热电厂启动方案(初稿)讲解

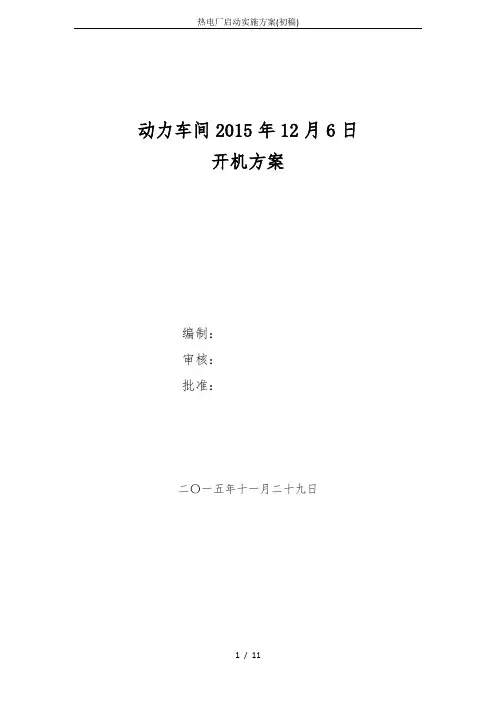

动力车间2015年12月6日开机方案编制：审核：批准：二〇一五年十一月二十九日前序根据公司安排，定于12月1日棉浆粕开机，12月10日短丝开车原液投料。

根据时间节点，动力车间必须于12月9日10:00正式对外供汽，12：00正常对外供电。

为确保本次开车一次成功，按时、保质、保量对外供汽、供电。

特成立开车领导小组，总指挥：刘佐智副总指挥：程彩龙、刘旭章成员：吕军、唐军、徐德东、张世斌、田昌明、付建东、周静一、开机计划负责人：刘旭章成员：吕军、唐军、徐德东、张世斌、田昌明、付建东、周静（一）启动前检查（1）启动前现场具备条件 11月30日前完成1、现场已清理干净，现场的沟道及孔洞的盖板齐全，临时孔洞装好护栏或盖板，各运行平台的楼梯、通道、栏杆及其底部护板完好。

2、现场具备足够数量的消防器材，消防水系统有足够的水源和压力并处于备用状态，事故排油系统处于备用状态。

3、现场照明已达到设计要求，事故照明系统可靠。

4、设备及管道保温完好，管道支吊架外观正常。

5、系统中的有关阀门经检查，开关灵活，方向正确并关闭严密，其行程指示与实际相符，并已编号、命名挂牌。

所有电动门及调节门已全部调试完毕处于待投状态。

6、系统中介质化验合格，满足设备运行要求。

7、所有热工仪表经校验合格，安装位置正确，其保护、联锁、灯光及音响信号装置以及远方控制及自动控制装置应安装完毕并经调试合格；操作电源、动力电源以及备用电源可靠。

8、检查主要设备不应有影响开机的缺陷，所有转动设备试运正常，润滑适量。

9、说有电机部件完整，绝缘完整，振动正常。

10、各保安系统工作正常。

11、各系统的所有阀阀调整到开机试验状态。

（2）缺陷汇报与处理 12月1日完成在准备阶段车间常白运行应安排整体启动过程及试运行中,大修外包单位及保运部检修项目，以不影响开机目标为前提；期间出现的缺陷，外包项目范围内由外包单位负责处理，其它的由保运部负责处理，必须按时保质完成。

（3）人员要求1、人员配备到位，新员工经“三级”安全教育，并制定师傅带徒，签订师徒协议。

2、工艺操作规程、安全操作规程、工艺参数、岗位记录到岗。

3、所有岗位安全防护措施到位，岗位工具配备齐全。

取得安监局和环保局的开工许可。

（二）启动前的准备工作1、锅炉专业负责人：吕军(1)、向锅炉上合格的除盐水至锅筒水位计-75mm处。

此后水位应不变，否则，查明原因予以消除。

12月4日前完(2)、向床内添装经筛选的粒度为0~10mm的点火炉料，铺料厚度为430~550mm。

点火床料的可燃物含量在5%以下。

12月4日前完(3)、解列布袋除尘器，使除尘器处于备用状态。

12月4日前完(4)、冷态流化试验，测定布风均匀性。

测定临界流化风量，用以估算热态运行时的最小流化风量。

测定返料系统运行的可靠性。

12月4日前完(5)、水压试验12月4日前完(6)、油枪雾化试验。

12月4日前完(7)、煮炉，煮炉步骤：根据煮炉方案操作。

12月4日前完 2、电气专业负责人：唐军(1)、发电机转子绕组的交流阻抗和功率损耗试验； 12月4日前完(2)、发电机空载特性试验； 12月4日前完(3)、发电机短路试验； 12月4日前完(4)、发电机轴电压测量；(5)、发电机通讯测试； 12月4日前完(6)、直流供电系统调试。

12月4日前完3、汽机专业负责人：徐德东(1)、汽轮机静态试验；12月日完成(2)、汽机惰走试验；开机后(3)、手打危急保安器试验；开机后(4)、手按紧急停机按钮试验；开机后(5)、排气管安全门定砣试验。

开机后(6)、主汽门、调门严密性试验（锅炉升压后）；开机中(7)、超速试验；开机后(8)、低油压试验；开机后(9)、辅机试验：汽动泵静态试验。

12月4日完成4、热控专业负责人：唐军(1)、DCS电源设施试验；12月2日完成(2)、网络测试；12月2日完成(3)、CPU掉电测试；12月2日完成(4)、DCS系统功能测试；12月2日完成5、化水专业负责人：张世斌(1)、化学监督药品配制；12月2日完成(2)、化学仪表调校；12月2日完成(3)、工艺处理合格，各加药系统运作正常，加药泵计量准确，药品满足调试要求；12月1日完成(4)、原水系统、预处理系统调试，活性炭产水合格；12月2日完成(5)、反渗透系统运行正常，产水符合阳床进水要求；12月2日完成(6)、阳床树脂复苏处理，产水合格；12月4日完成(7)、阴床复苏处理，产水合格；12月4日完成(8)、混床树脂复苏处理，产水合格；12月4日完成(9)、配合锅炉专业做好上水工作。

12月4日完成(10)、控制指标(11)、保证制备化学水1200方，以满足锅炉开机要求。

12月6日完成6、输煤专业负责人：田昌明12月6日完成(1)、监控、监视、报警装置完好并调试正常(2)、皮带、碎煤机、滚筒筛保护均可靠投入，设备试运正常(3)、入炉煤颗粒适中，发热量符合锅炉设计要求。

(4)、煤仓提前上煤300t7、保运专业负责人：付建东保证开机进度在开机期间严密注意设备运转情况，及时处理设备缺陷，整体启动过程及试运行中,大修外包单位及保运部安排好值班人员；期间出现的缺陷，外包项目范围内由外包单位负责处理，其它的由保运部负责处理。

(三)启动前的联系确认负责人：刘旭章 12月3日完成1、联系检修人员，确认所有检修工作均已结束，工作票已终结，检修现场已清理干净。

2、联系电气人员做好辅机的绝缘测试工作和送电工作。

3、联系燃料输煤人员上煤。

4、联系热工人员将各仪表及操作装置置于工作状态；DCS系统各调节阀切换为手动。

4、联系汽机人员做好有关上水工作。

6、联系化验人员做好汽水取样及锅炉加药工作。

7、通知除尘值班员。

8、锅炉启动应在值长的安排下进行。

新安装或大修后的锅炉启动应经有关领导批准。

（四）启动1、锅炉启动负责人：吕军1.1、锅炉点火 12月9日10:00前完成1.1.1启动引风机，一次风机，保持炉室出口负压为-50Pa，逐渐打开一次风门，直至底料处于微沸腾状态。

1.1.2将高能点火器就位，进行点火操作，节油量、雾化风、燃烧风和混合风量，保证燃烧良好，将燃烧高温管温度控制在1200~1300℃，燃烧后的混合烟气温度不超过950℃。

控制锅筒升压，升温速度不超过40℃/h。

并且严格控制风室温度，确保不超过900℃，以免烧坏风帽。

1.1.3调节煤量和风量控制床温，待沸下调节升至900℃，并能稳定在900℃±50℃时，点火阶段结束。

1.1.4点火过程中为了预热旋风分离及返料装置，应在点火开始后约半小时待返料装置充满灰后就应开启返料装置，进行物料循环。

1.1.5为保证锅炉均匀受热，避免过大的热应力，冷态启动时，点火时间应控制在6~8小时。

1.2、锅炉升压 12月9日13:00前完成1.2.1升压过程中，应使各受热面均匀受热，严格控制锅筒上、下壁温差不超过40℃。

1.2.2锅筒压力升至0.1~0.2Mpa时，冲洗水位计，校正水位计的指示正确性，保证其正常工作。

1.2.3锅筒压力升至0.1~0.2Mpa时，关闭锅筒及过热器各处的空气门、疏水门，但过热器出口汇集箱的疏水门不关闭仍应保持开启状态，并应根据过热器壁温及过热蒸汽温度进行调节，保证壁温和蒸汽温度不超过额定值。

1.2.4锅筒压力升至0.2~0.3Mpa时，热工冲洗仪表管。

1.2.5锅筒压力升至0.3~0.5MPa时，对各承压部件的连接螺栓进行热紧螺栓工作。

1.2.6锅筒压力升至0.5～1.0Mpa时，进行一次定期排污。

1.2.7锅炉升压，升温的速度,应按运行规程的规定执行。

1.3带负荷 12月9日15:00前完成汽轮发电机冲转、并网后，锅炉应根据汽机的要求，调整给煤量和风量稳定燃烧，维持汽温、汽压的稳定。

1.3.1负荷的调整通过改变给煤量和风量来完成。

1.3.2用给煤量和一次风量控制床温在790℃～920℃的范围内。

1.3.3当一次风量开到相当于满负荷总风量的40%时，继续升负荷，则应启动二次风机，用二次风控制总风量。

1.3.4满负荷时一、二次风量比约为60：40。

1.3.5维持炉室出口负压-20Pa。

布风板压差不得大于500mmH2O，或小于200mmH2O。

1.3.6保持一次风室内的风压在8000~9000±500Pa范围内。

2、汽机启动负责人：徐德东2.1启动要求：蒸汽温度：＞250℃压力＞2.5MPa2.2检查机组各轴承回油是否正常，冷油器出口油温不高于35℃。

确认准备工作完成后，汽机挂闸；调门全开。

12月9日15:00前完成2.3投入有关汽机保护：汽机转速超速停机、轴向位移大停机、回油温度超限停机、轴瓦温度超限、推力瓦温度超限、润滑油压低停机、DCS紧急停机、伺服油压低停机。

12月9日15:00前完成2.4缓慢开启主汽门，转子冲动后立即关回，保持一定转速，检查通流部分、轴封、主油泵等处有否不正常响声。

当转速超过盘车齿轮脱开，电机停转，手柄锁住。

12月9日15:00前完成2.5一切正常后，将转速保持在300-500r/min，暖机20-30分钟，注意各轴承及各部位的膨胀、振动情况。

随时监测2.6当轴承进口油温高于40-45℃时，将冷油器投入运行，冷油器出口油温保持在35-45℃。

根据现场2.7低速暖机后，确定机组正常，可逐渐开大主汽门，将转速升到1000-1200r/min,保持60-90分钟。

再次检查：根据现场a.油温、油压、油箱油位。

b.各轴承的温度及回油情况。

c.油泵的工作情况。

d.汽轮机各部位的膨胀情况。

e.上、下半汽缸的温差，应不超过50℃。

2.8一切正常后，即可迅速而平稳地越过临界转速（2081r/min），然后以300r/min的速度升速，当调节器开始动作后，全开主汽门（开足后将手轮关回半转），操作同步器手轮调整转速至额定转速。

根据现场2.9达到额定转速后检查及调整：根据现场a主油泵进/出口油压b安全油压；c轴承油温及润滑油压；d轴承振动;e控制升速、降速是否平稳；f使各保安装置分别动作，主汽门、调节汽阀、是否迅速关闭；g可按下表进行升速及暖机2.10达到额定转速后,完成下列各项试验：根据现场a手动及远方停机试验。

b主油泵切换高压启动油泵试验c主汽门严密性试验。

d高压调节汽门严密性试验。

e超速试验危急保安器试验f电气完成发电机空载特性试验。

g并网试验。

h机组惰走试验。

i.危急遮断器动作试验。

j汽机带负荷试验。

2.11机组带热负荷: 根据现场1) 运转正常后，按规定作各部套试验并作全面检查，一切正常后，即准备并网和接带负荷。

2) 并入电网后立即带0.6MW电负荷，停留10min，再以0.24MW/min的速度增负荷至3MW，停留10min，以0.3MW/min的速度增负荷至6MW，停留8min，仍以0.3MW/min的速度增负荷至12MW。
