检同期-检无压
继电保护问答题
自动迅速有选择性的将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证故障部分迅速恢复正常运行。
反应电器元件不正常运行状态，并根据运行维护条件而动作于发出信号或跳闸。
2、电力系统对继电保护的四个基本要求是什么分别对这四个基本要求进行解释正确理解”四性”的统一性和矛盾性.选择性：电力系统发生故障时，保护装饰仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。
速动性：尽可能快地切除故障灵敏性：在规定的保护范围内，对故障情况的反应能力。
满足灵敏性要求的保护装置应在区内故障时，不论短路点的位置与短路的类型如何，都能灵敏的正确的反映出来。
可靠性：保护装置规定的保护范围内发生了应该动作的故障时，应可靠动作，即不发生拒动；而在其他不改动作的情况下，应可靠不动作，即不发生误动作。
继电保护的科学研究设计制造和运行的绝大部分工作是围绕着如何处理好这四个基本要求之间的辩证统一关系而进行的。
3、继电保护装置的组成包括那几个部分各部分的功能是什么测量部分：测量从被保护对象输入的有关电气量进行计算，并与已给定的整定值进行比较，根据比较的结果，给出“是”“非”“大于”“不大于”等于“0”或“1”性质的一组逻辑符号，从而判断保护是否该启动。
逻辑部分：根据测量部分各输出量大小，性质，输出的状态，出现的顺序或其组合，使保护装置按一定的逻辑关系工作，最后确定时候应该使断路器跳闸货发出信号，并将有关命令传给执行部分。
执行部分：根据逻辑部分输出的信号，完成保护装置所担负的任务，如被保护对象故障时，动作与跳闸，不正常运行时，发出信号，正常运行时，不动作等。
4、何谓主保护、后备保护和辅助保护远后备和近后备保护有何区别各有何优、缺点主保护：反映被保护元件本身的故障，并以尽可能短的时限切除故障的保护。
后备保护：主保护或断路器拒动时用来切除故障的保护，又分为近后备保护和远后备保护。
辅助保护：为补充主保护和后备保护的性能或当主保护和后备保护退出运行时而增设的简单保护。
线路PT作用
精心整理线路PT作用
线路PT只有单相有的（A、B、C都可以），它的作用重合闸需要检无压或检同期时用
1、线路跳闸时，用于检定线路无电压，重合闸才能动作重合
2、当线路送电时，用线路PT采电压量，用于进行线路和母线电压比较，以便进行
PT则检
重方式时是不考虑同期检定的，也就是说三相重合闸才考虑，那么三相重合闸的前提则是三相跳闸，可见，已知三相是同时跳闸的情况下，只要检测一相没有电压，也就等于是三相都没有电压了，从而检无压成立。
此外，在同期检定的时候，发电机组同期检定比较严格，所以发电机和系统侧的三相电压都要送到自动准同期装置里进行判别，而线路同期检定就比较简化一些，只要把待并两侧事先约定好的同一
精心整理
相进行同期检定，相位等条件满足就可以了。
也就是说，线路同期检定只需要线路PT的单相电压和对应母线PT与线路PT同相的那一相电压进行比对即可，所以，线路PT只有一相也就够用了。
而且前面已经提到了，只要是事先约定好的同一相进行检定就可以，所以，线路PT有的装在C相，有的装在A相，这个都是没有问题的。
而线路保护所用的电压量，那是取自母线PT的，而且基本都是三相电压量了。
????下边摘一段线路重合闸装置的说明书原文：
????
????倍额????
??????
???????
二期的
是3/2
不同，方式也不是一成不变的。
国电南自 PSL 641U线路保护测控装置技术说明书V1.1
国电南自Q/GDNZ.JB051-2007标准备案号：708-2007PSL 641U线路保护测控装置技术说明书国电南京自动化股份有限公司GUODIAN NANJING AUTOMATION CO.，LTDPSL 641U线路保护测控装置技术说明书编写审核批准V 1.10国电南京自动化股份有限公司2009年04月版本声明本说明书适用于PSL 641U线路保护测控装置V1.10版本。
a)软件PSL 641U V1.10b)硬件PSL 641U线路保护测控装置硬件模件版本修改记录表PSL 641U线路保护测控装置产品说明书版本修改记录表* 技术支持电话：（025）83537263传真：（025）83537200* 本说明书可能会被修改，请注意核对实际产品与说明书的版本是否相符* 2007年4月第2版第1次印刷* 国电南自技术部监制目录1概述 (1)1.1保护功能配置 (1)1.2测量和控制 (1)2技术参数 (2)2.1保护元件精确工作范围 (2)2.2保护元件定值误差 (2)2.3保护整组动作时间 (2)2.4通信接口 (2)3保护功能及原理 (3)3.1相间过电流保护 (3)3.1.1相间方向元件 (3)3.1.2低电压闭锁元件 (3)3.1.3负序过电压闭锁元件 (3)3.2相间电流反时限元件 (3)3.3零序过电流 (4)3.3.1零序方向元件 (4)3.3.2零序反时限元件 (4)3.3.3零序电流告警元件 (4)3.4合闸加速 (4)3.5三相重合闸 (4)3.5.1充电条件 (5)3.5.2启动方式 (5)3.5.3重合闸方式 (5)3.5.4闭锁条件 (5)3.5.5二次重合闸 (5)3.6手动同期合闸 (5)3.7低频减载 (6)3.8低压减载 (6)3.9过负荷 (6)3.10小电流接地选线 (7)3.11TV断线 (7)3.11.1母线TV断线 (7)3.11.2线路抽取电压断线 (7)4端子说明 (8)4.1总端子图 (8)4.2交流模件端子X1、X2、X3定义 (8)4.3DI模件端子X4定义 (9)4.4DI0模件端子X5定义 (10)4.5DI0模件端子X6定义 (10)4.6TRIP模件端子X7定义 (11)4.7TRIP模件端子X8定义 (11)5定值整定说明 (12)5.1保护定值清单及说明 (12)5.2运行参数清单及说明 (14)5.3软压板清单及说明 (15)6装置信息代码表 (16)6.1事件信息表 (16)6.2告警信息表 (16)6.3软压板信息表 (18)6.4遥信量信息表 (18)6.5遥测信息表 (19)6.6遥控量信息表 (19)7保护逻辑框图 (21)1概述PSL 641U线路保护测控装置以电流电压保护为基本配置，同时集成了各种测量和控制功能，适用于66kV及以下电压等级的配电线路。
341G说明书
第三章ISA341G单元测控装置341G为变电站现场级的测控装置，具有遥测、遥信、遥控、遥调等远动功能。
采用标准4U （半层）机箱，由交流（WB7141）、CPU（WB720A）、开入（WB733）、开出（WB732）电源（WB760B）等5个插件组成，使用WB700总线板。
341G按无人值班思想设计，既可分散安装，也可集中组屏。
根据所配插件的不同，ISA341G有A、B两种型号，见附图。
1同期说明1.1功能使用装置的同期功能用于需同期的手合及遥合。
可实现一条线路的同期输出。
其中装置的第1组交流电压(P10-01~02、P9-01~02) 接入系统母线电压，装置的线路电压(对应于341GA 为P10-11、P9-11)或者第2组交流电压C相(对应于341GB为P10-08、P9-08) 接入系统线路电压，线路侧电压可接任意相电压和线电压，可界面设定线路电压相别。
装置通过开入KI2(P01-10)区分手合同期还是遥合同期，当KI2为1时，只能进行远方遥控；为0时，只能进行就地手合。
就地手合时需接入手动合闸信号KI3(P01-11)，装置检测到有手合信号时，进行同期逻辑判断。
遥控合闸时，在接收到遥合报文时且KI2为1时，进行同期逻辑判断。
同期出口固定为YK1(P08-01~03)。
KI1(P01-09)定义为退出同期，用于外部退出同期检定。
状态栏图中的锁图标用于显示同期状况，有锁标志时，表示装置投入了同期功能且没有退出，当锁打开时表示同期条件不满足，当锁关闭时，表示同期条件满足。
同期是选配功能，在〖配置〗-配置保护段中可投退此功能。
当退出同期功能时，YK1、KI1~KI3可作为标准遥控和遥信使用。
1.2逻辑原理同期可选用检无压和检同期两种检定方式。
当检无压合检同期都退出时，同期开放；若检无压和检同期同时投入，则先判检无压，检无压不成功再进行检同期，原理见图1。
退退退退 IN1退退退退 IN3退退退退退退退退退YK1退退退退 IN2图1. 同期逻辑框图检同期合闸具有频差闭锁，压差闭锁，角差闭锁、频差加速度闭锁功能。
浅谈检无压重合闸在提高广宁电网供电可靠性上的具体应用
Ｃ向变电站 Ｂ供电时，线路 Ｌ ５的变 电站 ｃ侧 １７开关 的重合 ０
闸方 式 设 置 为 检 线 路无 压 。
图 １ 系统接线示意பைடு நூலகம்一
由于 联 络 线 Ｌ 故 联 跳 开后 ， 并 不 影 响 系 统 对 变 电站 Ａ 的 ２ 供 电 ， 其 两 侧 的 重 合 闸方 式 仍 按 传 统 配 置 ， 电 站 侧 的 重 合 故 变 闸采 用 检 线 路 无 压 方 式 ， 电厂 侧 的 重 合 闸 则 采 用 检 同期 方 式 （ 由于 该 侧 重 合 闸成 功 率 太 低 ， 议 停 用） 建 。
测 到线路无压 并经过整 定时 限后将本侧 开关合上 ， 此 ， 可 如 就
路无压方 式重合 闸动作 ， 将本侧 开关合 上 ， 若线路两侧 电源仍 未失去 同步， 能够满足 同期并列 条件 ， 小电源侧采用 检 同期 则 方式重合闸来进 行重合 ， 合上该侧开关， 线路恢复运行 。由此可
见 ， 同期 重 合 闸成 功 的 条 件 是 ： 侧 电源 在 线 路 故 障 被 切 除 检 两 后 ， 能 保 持 同步 运 行 。 而 对 大 多数 发 电上 网 的小 电厂 而 言 ， 仍 然 由于 通 常 采 用 单 线 并 网 方 式 ， 线 路 跳 闸 后 ， 网运 行 的 小 电 当 孤
以继 续 向变 电站 Ａ的本站 负荷 供 电，显 著提高其供 电可靠 水
平 。 同 时 ， 多 时候 ， 电站 的主 变 低 压 侧 还 涉 及 到 部 份 １ｋ 很 变 ０Ｖ 小水 电上 网线路 ， 因此 还 需要 增设 主变 间隙保 护 动作 联跳 １ｋ 小 电源 线 路 开 关 的 回路 ， 由于 高 压 输 电 线 路 的 故 障 情 况 ０Ｖ 多为 不 对 称 短 路 故 障 ， １０ Ｖ 侧 线 路 故 障 系 统 侧 （ 电源 侧 ） 当 １ｋ 大 跳 闸 后 ，１ ｋ 系 统 由 原 来 的 中 性 点 接 地 变 为 不 接 地 系 统 ， １０ Ｖ 导

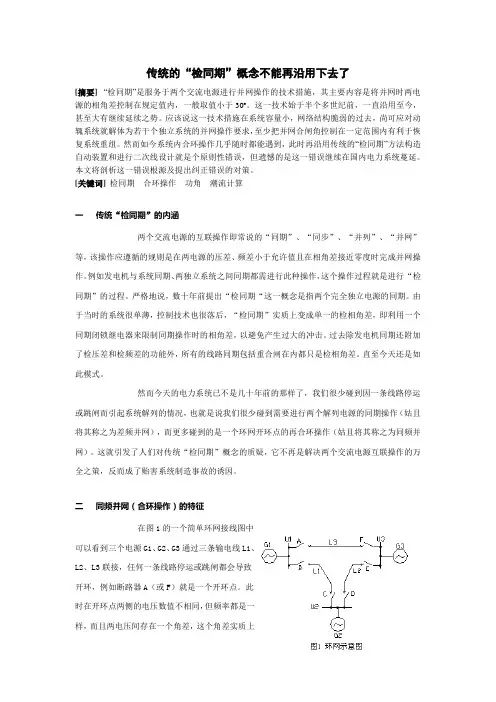

传统的“检同期”概念不能再沿用下去了
传统的“检同期”概念不能再沿用下去了[摘要] “检同期”是服务于两个交流电源进行并网操作的技术措施，其主要内容是将并网时两电源的相角差控制在规定值内，一般取值小于30º。
这一技术始于半个多世纪前，一直沿用至今，甚至大有继续延续之势。
应该说这一技术措施在系统容量小，网络结构脆弱的过去，尚可应对动辄系统就解体为若干个独立系统的并网操作要求，至少把并网合闸角控制在一定范围内有利于恢复系统重组。
然而如今系统内合环操作几乎随时都能遇到，此时再沿用传统的“检同期”方法构造自动装置和进行二次线设计就是个原则性错误，但遗憾的是这一错误继续在国内电力系统蔓延。
本文将剖析这一错误根源及提出纠正错误的对策。
[关键词]检同期合环操作功角潮流计算一传统“检同期”的内涵两个交流电源的互联操作即常说的“同期”、“同步”、“并列”、“并网”等，该操作应遵循的规则是在两电源的压差、频差小于允许值且在相角差接近零度时完成并网操作。
例如发电机与系统同期、两独立系统之间同期都需进行此种操作，这个操作过程就是进行“检同期”的过程。
严格地说，数十年前提出“检同期“这一概念是指两个完全独立电源的同期。
由于当时的系统很单薄，控制技术也很落后，“检同期”实质上变成单一的检相角差，即利用一个同期闭锁继电器来限制同期操作时的相角差，以避免产生过大的冲击。
过去除发电机同期还附加了检压差和检频差的功能外，所有的线路同期包括重合闸在内都只是检相角差。
直至今天还是如此模式。
然而今天的电力系统已不是几十年前的那样了，我们很少碰到因一条线路停运或跳闸而引起系统解列的情况，也就是说我们很少碰到需要进行两个解列电源的同期操作（姑且将其称之为差频并网），而更多碰到的是一个环网开环点的再合环操作（姑且将其称之为同频并网）。
这就引发了人们对传统“检同期”概念的质疑，它不再是解决两个交流电源互联操作的万全之策，反而成了贻害系统制造事故的诱因。
二同频并网（合环操作）的特征在图1的一个简单环网接线图中可以看到三个电源G1、G2、G3通过三条输电线L1、L2、L3联接，任何一条线路停运或跳闸都会导致开环，例如断路器A（或F）就是一个开环点。
重合闸
重合闸在电力系统线路故障中，大多数都是“瞬时性”故障，如雷击、碰线、鸟害等引起的故障，在线路被保护迅速断开后，电弧即行熄灭。
对这类瞬时性故障，待去游离结束后，如果把断开的断路器再合上，就能恢复正常的供电。
此外，还有少量的“永久性故障”，如倒杆、断线、击穿等。
这时即使再合上断路器，由于故障依然存在，线路还会再次被保护断开。
由于线路故障的以上性质，电力系统中广泛采用了自动重合闸装置，当断路器跳闸以后，能自动将断路器重新合闸。
1.重合闸的利弊显然，对于瞬时性故障，重合闸以后可能成功；而对于永久性故障，重合闸会失败。
统计结果，重合闸的成功率在70%~90%。
重合闸的设置对于电力系统来说有利有弊。
当重合于瞬时性故障时：（1）可以提高供电的可靠性，减少线路停电次数及停电时间。
特别是对单侧电源线路；（2）可以提高电力系统并列运行的稳定性，提高输电线路传输容量；（3）可以纠正断路器本身机构不良或保护误动等原因引起的误跳闸；当重合于永久性故障时：（1）使电力系统再一次受到冲击，影响系统稳定性；（2）使断路器在很短时间内，连续两次切断短路电流，工作条件恶劣；由于线路故障绝大多数都是瞬时性故障，同时重合闸装置本身投资低，工作可靠，因此在电力系统中得到了广泛的应用。
2.重合闸的分类理论上来讲，除了线路重合闸，还有母线重合闸和变压器重合闸，但权衡利弊，后两者用的很少。
因此我们只讨论线路重合闸。
按重合闸动作次数可分为：一次重合闸、二次（多次）重合闸；重合闸如果多次重合于永久性故障，将使系统遭受多次冲击，后果严重。
所以在高压电网中基本上均采用一次重合闸。
只有110kV及以下单侧电源线路，当断路器断流容量允许时，才有可能采用二次重合闸。
按重合闸方式可分为：三相重合闸、单相重合闸。
通常，保护装置设有四种重合闸方式：三重、单重、重合闸停用。
这四种方式可以由屏上的转换把手或定值单中的控制字来选择。
下面我们简单了解三重、单重和综重的区别。
安全自动装置之自动重合闸讲解
12.10.4 线路故障跳闸后，当开关允许遮断故障次 数（220千伏以上分相统计）少于两次时，输变电 设备运维人员、厂站运行值班人员应向管辖调度提 出要求，停用该开关的重合闸。若开关的故障切除 次数已达到规定次数，厂站运行值班人员、输变电 设备运维人员应根据规定向相关调控机构提出运行 建议。 12.18.5.3 线路故障跳闸后，投入无压重合闸的开 关未重合，当判明线路上确实无电压时，可立即强 送一次。
三相重合闸，是指不论在输配电线路上发生单相 短路还是相间短路，继电保护装置均将线路三相 断路器同时跳开，然后启动自动重合闸再同时合 三相断路器的方式。 一般在线路两侧分别为电源与用户，相互联系较 强的线路采用三相重合闸。
优点：
使用三相重合闸时，各种保护的出口回路可以直 接动作于断路器。
缺点：
在每一侧都装设同步检定和无电压检定的继电器利用连片进行切换使两侧断路器工作的条件接近相同即两侧断路器切断故障的次数大致相同避免长期用某一侧断路器切断故障为了尽可能利用自动重合闸所提供的条件以加速切除故障继电保护与之配合时一般采用如下两种方式
安全自动装置 ——自动重合闸
2018.01
目
录
基本介绍 重合闸的基本要求 动作时限选择原则 重合闸启动方式 与继电保护的配合 重合闸分类
重合闸前加速就是当线路上发生故障时，靠近电源
缺点：靠近电源一侧断路器工作条件恶化， 侧的线路保护首先瞬时无选择性地动作跳闸，而后 切除故障次数与合闸次数多，当重合闸拒 动或断路器拒动时，将扩大停电范围；重 借助重合闸来纠正这种非选择性的动作。当重合于 合于永久性故障时，故障切除的时间较长。
永久性故障时，无选择的保护自动解除，保护按各
主要的继电保护原理归纳总结
主要的继电保护相关原理归纳总结一、线路主保护（纵联保护）纵联保护：利用某种通信通道将输电线路两端的保护装置纵向连接起来，将各端的电气量传送到对端，将各端的电气量进行比较，一判断故障在本线路范围内还是范围之外，从而决定是否切断被保护线路。
任何纵联保护总是依靠通道传送的某种信号来判断故障的位置是否在被保护线路内，信号按期性质可分为三类：闭锁信号、允许信号、跳闸信号。
闭锁信号：收不到这种信号是保护动作跳闸的必要条件。
允许信号：收到这种信号是保护动作跳闸的必要条件。
跳闸信号：收到这种信号是保护动作与跳闸的充要条件。
按输电线路两端所用的保护原理分，可分为：（纵联）差动保护、纵联距离保护、纵联方向保护。
通道类型：一、导引线通道；二、载波（高频）通道；三、微波通道；四、光纤通道。
1.（纵联）差动保护（纵联）差动保护：原理是根据基尔霍夫定律，即流向一个节点的电流之和等于零。
差动保护存在的问题：(一).对于输电线路1.电容电流：电容电流从线路内部流出，因此对于长线路的空载或轻载线路容易误动。
解决办法：提高启动电流值（牺牲灵敏度）；加短延时（牺牲快速性）；必要是进行电容电流补偿。
*注：穿越性电流就是在保护区外发生短路时，流入保护区内的故障电流。
穿越电流不会引起保护误动。
2.TA断线，造成保护误动解决办法：使差动保护要发跳闸命令必须满足如下条件：本侧起动原件起动；本侧差动继电器动作；收到对侧“差动动作”的允许信号。
保护向对侧发允许信号条件：保护起动；差流元件动作3.弱电侧电流纵差保护存在问题（变压器不接地系统的弱电侧在轻载或空载时电流几乎没有变化）解决办法：除两侧电流差突变量起动元件、零序电流起动元件和不对应起动元件外，加装一个低压差流起动元件。
4.高阻接地是保护灵敏度不够在线路一侧发生高阻接地短路时，远离故障点的一侧各个起动元件可能都不启动，造成两侧差动保护都不能切除故障。
解决办法：由零序差动继电器，通过低比率制动系数的稳态相差元件选相，构成零序1 段差动继电器，经延时动作。
华北电力大学继电保护综合实验报告完整版
华北电⼒⼤学继电保护综合实验报告完整版华北电⼒⼤学继电保护与⾃动化综合实验报告院系班级姓名学号同组⼈姓名⽇期年⽉⽇教师肖仕武成绩Ⅰ. 微机线路保护简单故障实验⼀、实验⽬的通过微机线路保护简单故障实验，掌握微机保护的接线、动作特性和动作报⽂。
⼆、实验项⽬1、三相短路实验投⼊距离保护，记录保护装置的动作报⽂。
2、单相接地短路实验投⼊距离保护、零序电流保护，记录保护装置的动作报⽂。
三、实验⽅法1表1- 12、三相短路实验1) 实验接线图1- 1表1- 2表1- 3 三相短路故障，距离保护记录4) 保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=74.00R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=136.003、单相接地短路实验1) 实验接线见三相短路试验中的图1-12) 实验中短路故障参数设置见三相短路试验中的表1-2表1- 4 A相接地故障，保护记录4) 报⽂及保护动作结果分析R=5.0Ω，X=1.0Ω时，距离保护I段动作，故障距离L=20.00R=5.0Ω，X=3.3Ω时，距离保护II段动作，故障距离L=77.50R=5.0Ω，X=6.0Ω时，距离保护III段动作，故障距离L=142.00四、思考题1、微机线路保护装置161B包括哪些功能？每个功能的⼯作原理是什么？与每个功能相关的整定值有哪些？功能：距离保护，零序保护，⾼频保护，重合闸1）距离保护是反应保护安装处到故障点的距离，并根据这⼀距离远近⽽确定动作时限的⼀种动作距离保护三段1段：Z1set=（0.8~0.85）Z l，瞬时动作2段：Z1set=K（Z l+Z l1）,t=0.053段：躲过最⼩负荷阻抗，阶梯时限特性与距离保护相关的整定值：KG，KG2，KG3，R DZ，XX1.XX2，XX3，XD1，XD2，XD3，,TD2，TD3，T ch，I DQ，I jw，CT,PT,X2）三相电流平衡时，没有零序电流，不平衡时产⽣零序电流，零序保护就是⽤零序互感器采集零序电流，当零序电流超过⼀定值（综合保护中设定），综和保护接触器吸合，断开电路.与零序保护相关的整型值KG1，KG2，KG3，I01，I02，I03.I04，T02.T03，T04，TCH,TQD,IIW,KX,K12,GT,PT3）⾼频保护是⽤⾼频载波代替⼆次导线,传送线路两侧电信号的保护,原理是反应被保护线路⾸末两端电流的差或功率⽅向信号，⽤⾼频载波将信号传输到对侧加以⽐较⽽决定保护是否动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
检同期是指：在合开关之前,先检测开关两端（线路侧和母线侧）是否满足同期条件(即电压和相位都相同）时，再合开关。
检无压是指：在和开关前，先检测开关线路侧是否有电压，确定无电压后，再合开关。
检无压和检同期合闸，主要应用在具有两个电源点的联络线上，一般整定为一侧检无压，另一侧检同期。
当联络线两端跳闸后，线路肯定没有电压。
这时，投无压侧可以先将开关合上，另一侧检同期后在合闸。
如果两侧都投检同期，由于线路侧无电压，母线侧有电压的话，两侧开关都不满足同期条件，将无法操作。
检同期和检无压是重合闸的两种方式，同一条线路两侧必须各选一种方式。
当线路跳闸后，投检无压的一侧断路器保护检测到线路无电压或等于小于整定值时先重合，投检同期的一侧断路器保护检测到线路电压的相位跟变电站一侧电压相位相同或等于小于允许误差时重合。
要搞清楚系统运行方式和重合闸投入方式才能对问题分析对路。
简单的说就是：当线路两侧的断路器同时跳开的时候，先由检无压侧的断路器重合，之后在在另一侧，也就是投检同期的一侧，当检测到两侧电源同期的时候重合。
避免非同期重合(重合闸的单重方式不用检同期检无压检无压检同期是属于双侧电源线路三相跳闸后的重合闸检查条件。
对于不存在同期问题的线路上的重合闸在三相跳闸后可采用重合闸不检方式。
)，如果两侧电源非同期重合出现什么情况你应该知道。
这种线路两侧都有检同期和检无压装置。
具体的而说就是：如果采用一侧投无电压检定，另一侧投同期检定这种接线方式，那么，在使用无电压检定的那一侧，当其断路器在正常运行情况下由于某种原因（如误碰、保护误动等）而跳闸时，由于对侧并未动作，因侧线路上有电压，因而就不能实现重合，这是一个很大的缺陷。
为了解决这个问题，通常都是在检定无压的一侧也同时投入同期检定继电器，两者的触点并联工作（偷跳）----------------------------------------------------------------------------------------------------------------------------------------投检同期的一侧不能再投检无压；检无压得一侧同时要投入检同期，防止开关偷跳；两侧投退可以定期轮换，主要为了避免检无压得一侧长期首先工作，合于永久性故障时对重合闸本身寿命的影响。
500kV重合闸均由保护启动，若开关偷跳，不会重合。
若是一相或两相偷跳，三相不一致保护应该动作。
220kV重合闸由保护启动，同时开关位置不对应也启动重合闸。
故偷跳应能重合。
正常线路重合闸一侧投检无压，一侧投检同期。
如果线路故障，检无压侧开关先重合，如果是瞬时性故障,开关重合成功。
检同期侧捕到同期点后同期合闸。
如果是永久性故障,开关重合后再次跳开，同期侧不再重合。
无压侧先重合，如果成功，则线路故障已经消除，检同期侧重合，线路恢复正常运行。
如果无压侧重合不成功，表明线路永久故障，检同期侧不再重合。
一般同期装置都只取A相（对地）电压，准备在低压（10KV）侧开关用同期合闸，就与变压器的接线组别没关系。
对于也只有检同期保护在线路发生永久性故障时是无法实现检同期的。
众所周知，电力系统的三相都是按照一定规律的角度、压值运行的，在投运前进行了核相或定相后，就不必在考虑其相序会变化，同期时一相满足条件就是三相都满足，一相不满足就是三相都不满足，因此取一相来判断就可以了，这样也节省了投资，不会白白花多两个线路TV的钱。
-------------------------------------------------------------------------------------------------------------------------------------------，这样就可以将误跳闸的断路器重新投入，为了保证两侧断路器的工作条件一样，在检定同期侧也装设无压检定继电器，通过切换后，根据具体情况使用。
但应注意，一侧投入无压检定和同期检定继电器时，另一侧则只能投入同期检定继电器，否则，两侧同时实现无电压检定重合闸，将导致出现非同期合闸。
在同期检定继电器触点回路要串接检定线路有电压的触点。
------------------------------------------------------------------------------------------------------------------------------------------我们站500kV和220kV线路全部都是单相重合闸。
单相重合闸方式下，全部都是不检方式。
因为单跳时，系统另外两相还在联系当中，还是保持同步状态。
检同期或检无压只是对于重合闸为综重或三重方式才有意义。
此时，只能一侧为检无压，另一侧检同期，检无压先合，检同期后合。
至于楼上所说偷跳情况，此时是无法重合了。
不过对于220kV及以上电压等级，开关基本上都是分相，多相同时偷跳应该属于小概率事件。
--------------------------------------------------------------------------------------------------------------------------------------给你看一个110千伏线路保护正常运行方式，你就明白了1.馈线运行线路，电源侧保护投入，重合闸投检无压方式，若不具备检无压条件，重合闸投普通方式；受电侧保护及重合闸退出。
2.联络线线路两侧保护均投入，重合闸按自并网电厂侧检同期-检无压-检同期方式投入。
3.单电源并列运行线路两侧保护均投入，电源侧重合闸投检无压方式，受电侧重合闸投普通方式。
4.充电运行线路两侧保护投入，重合闸退出。
一侧检同期，另一侧检无压，检无压先合，检同期后合，由调度下定值。
500kV我们这里是边开关先合，联络开关后合。
两侧电源的情况，假如110kv线路区内故障，两侧开关跳掉，确认两侧开关都跳掉之后，采用“一侧检同期，一侧检无压”的方式重合闸我有个疑问，检无压倒是很容易，线路pt即可。
但是怎么检同期呢在重合闸动作之前，线路根本没有带电，怎么来检线路和母线的同期呢要搞清楚系统运行方式和重合闸投入方式才能对问题分析对路。
对于线路的重合闸检同期与否，每条线路的两侧都是对等的安装有检同期和检无压重合的。
其中一侧投检无压，另一侧检同期。
这是大家都知道的事实。
但比较少的有人知道，在检无压侧我们也将检同期投入了的。
出现你所问的问题就是属于这类。
正常情况下线路保护动作，两侧断路器跳闸，无压侧先重合，如果成功，则线路故障已经消除，检同期侧重合，线路恢复正常运行。
如果无压侧重合不成功，表明线路永久故障，检同期侧不再重合。
但考虑在线路无保护动作的情况下，比如断路器偷跳、人员误碰等，这时线路有压(对侧断路器不会跳闸)，无压重合不会启动。
为了在此情况下使线路恢复正常，我们投入了检同期，可以将线路重新投入运行。
但禁止在检同期侧投入检无压，否则易造成非同期。
我们站220KV线路只有在某一相或两相装了PT,那么我想问的是假如是在没有装设PT 的那相发生单相故障，要检同期或检无压是咋实现的呢、、、、！！！假如是在没有装设PT的那相发生单相故障，要检同期那是不可能实现的；检无压还是可以实现的。
就是，保护定值单中倒是没有说哪相检同期和检无压啊。
况且，有的保护也只有检同期啊.保护定值单中是没有说哪相检同期和检无压，线路取哪一相PT就用那一相检同期；对于也只有检同期保护在线路发生永久性故障时是无法实现检同期的。
检无压的逻辑方式上有正逻辑和反逻辑，就是检无压不投的时候当母线有压才重合和检无压投的时候母线有压才重合两种。
为什么110kV及其以上电压等级的测控装置中一般都有“检同期合闸”功能呢，检同期合闸不是线路保护装置才应该具备的功能吗这样做有什么好处呢传统操作是ZKK操作把手＋同期装置，自动化装置中一般内置同期功能，值班员只要在电脑上发出遥控令，装置自行完成同期功能，对于人来说也就是不用考虑同期装置的存在了保护装置中的同期应该是在重合闸的时候检测，而正常操作合闸的时候还是要用测控装置的同期功能。
以前是专门有同期装置的。
谢谢大家，我明白了，保护装置和测控装置中都应配有检同期功能，只是他们的应用对象不同罢了！当然，系统中有同期装置就更好了！请教一下,检同期和检无压是什么意思,有什么作用,谢谢能这样理解嘛：重合闸配合用，对于双电源联络线路，在投三相重合闸时，当线路两侧开关跳闸时，强送端投“检无压”，并列端投“检同期”。
因为对于电源联络线跳闸后，两侧可能不是一个系统了，为避免非同期合闸，所以就这样设置了。
对于重合闸投“单相”时，就不要麻烦了。
：检同期是指：在合开关之前,先检测开关两端（线路侧和母线侧）是否满足同期条件(即电压和相位都相同）时，再合开关。
检无压是指：在和开关前，先检测开关线路侧是否有电压，确定无电压后，再合开关。
检无压和检同期合闸，主要应用在具有两个电源点的联络线上，一般整定为一侧检无压，另一侧检同期。
当联络线两端跳闸后，线路肯定没有电压。
这时，投无压侧可以先将开关合上，另一侧检同期后在合闸。
如果两侧都投检同期，由于线路侧无电压，母线侧有电压的话，两侧开关都不满足同期条件，将无法操作。
：检同期中包含电压和相位；那么相位相同怎么理解：相位相同就是相角差为0，不过检同期有一个角度定值，只要小于这个定值就认为满足同期条件！：相位相同就是相角差为0。
在检定同期和检定无压重合闸装置中为什么两侧都要装检定同期和检定无压继电器：如果采用一侧投无电压检定,另一侧投同期检定这种接线方式。
那么,在使用无电压检定的那一侧,当其断路器在正常运行情况下由于某种原因(如误碰、保护误动等)而跳闸时,由于对侧并未动作,因此线路上有电压,因而就不能实现重合,这是一个很大的缺陷。
为了解决这个问题,通常都是在检定无压的一侧也同时投入同期检定继电器,两者的触点并联工作,这样就可以将误跳闸的断路器重新投入。
为了保证两侧断路器的工作条件一样,在检定同期侧也装设无压检定继电器,通过切换后,根据具体情况使用。
但应注意,一侧投入无压检定和同期检定继电器时,另一侧则只能投入同步检定继电器。
否则,两侧同时实现无电压检定重合闸,将导致出现非同期合闸。
在同期检定继电器触点回路中要串接检定线路有电压的触点。
：重合闸，一般系统侧投检无压，靠近电厂侧投检同期，为什么？：系统侧投检无压，发电厂侧投检同期是为了防止重合于永久因障上时，再一次对发电机组造成冲击，如果系统侧合闸了，说明固障已消失了，发电厂侧检同期合闸，这样发电机组就不会重合在故障上，减少了短路电流对发电机的冲击！！！！！：支持4楼的说法，记得象是在反措上有吧。
