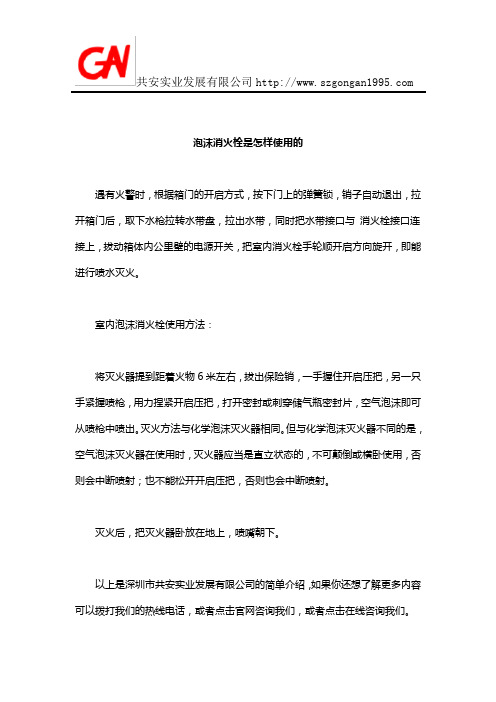

泡沫消火栓是怎样使用的
遇有火警时，根据箱门的开启方式，按下门上的弹簧锁，销子自动退出，拉开箱门后，取下水枪拉转水带盘，拉出水带，同时把水带接口与消火栓接口连接上，拔动箱体内公里壁的电源开关，把室内消火栓手轮顺开启方向旋开，即能进行喷水灭火。
室内泡沫消火栓使用方法：
将灭火器提到距着火物6米左右，拔出保险销，一手握住开启压把，另一只手紧握喷枪，用力捏紧开启压把，打开密封或刺穿储气瓶密封片，空气泡沫即可从喷枪中喷出。
灭火方法与化学泡沫灭火器相同。
但与化学泡沫灭火器不同的是，空气泡沫灭火器在使用时，灭火器应当是直立状态的，不可颠倒或横卧使用，否则会中断喷射；也不能松开开启压把，否则也会中断喷射。
灭火后，把灭火器卧放在地上，喷嘴朝下。
以上是深圳市共安实业发展有限公司的简单介绍，如果你还想了解更多内容可以拨打我们的热线电话，或者点击官网咨询我们，或者点击在线咨询我们。
共安实业发展有限公司
深圳市共安实业发展有限公司是一家专业从事阀门设计、开发、生产销售、服务为一体，专门研究和生产利用水力自动控制和流量调控方面的高科技节能阀门，主要产品有：弹性座封闸阀，蝶阀，低阻力倒流防止器，水力控制阀，止回阀，多功能水泵控制阀等系列产品，同时还生产不同材质、压力、规格、驱动方式的减压阀、蝶阀、调节阀、闸阀等系列。
我们的产品广泛应用于水力供、排水、水处理、消防、建筑、电力、冶金、造纸、机械、农业等各个领域，行程了全国性的销售服务网络，是阀门行业中家喻户晓的品牌。
消防设施图解大全.
水流指示器结构
5.5.2工作原理
在自动喷水灭火系统中，水流指示器是一种把水的流动转换成电信号报警的部件，它的电气开关可以导通电警铃，也可直接启动消防水泵供水灭火。延时型水流指示器可克服由于水源波动引起的误动作，给延时电路供电，经过预设的时间后，延时继电器动作，通过一组无源常开触点发出报警信号。
6操作说明
6.1系统操作
6.1.1关闭系统主供水阀（湿式报警阀进口端信号蝶阀）、末端试验阀。
4.4.2打开系统排水阀（湿式报警阀排水阀），排出系统侧管网水。水排尽后关闭系统排水阀。
6.1.3打开区域信号阀。
6.1.4.缓慢打开主供水阀向系统供水，逐步打开所有保护区域的末端试验阀，直到有稳定的水流从末端试验阀流出，关闭末端试验阀。
5.5.3功能特点
1）灵敏度：①不报警流量≤15L/min
②报警流量>15L/min、≤37.5L/min
2）开关接点容量：交流220V2A;直流24V3A。
3）延时型水流指示器可在2～60s范围内调节延时时间。
4）适用场所：适用于湿式、干式、预作用系统中。
5.6.1安装调整
1）水流指示器建议在设计安装位置时应考虑安装操作方便。
建筑消防设施操作图解
一、
1.系统用途
用于环境温度不低于4℃，且不高于70℃的高层建筑、宾馆、医院、剧院、办公楼、仓库、车库、工厂、船舶、地下工程等场所。
2.系统结构
湿式系统结构示意图
由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。
4.系统工作流程图
5.系统各部件构成及用途
5.1干式报警阀
5.1.1干式报警阀结构及安装示意图如下图所示
室外地上式消火栓
室外地上式消火栓1. 引言室外地上式消火栓是一种常见的消防设施，安装在各类建筑物的周围，用于应对突发火灾事件。
它以其便捷性、高效性和可靠性在消防救援中发挥着重要作用。
本文将详细介绍室外地上式消火栓的结构组成、工作原理、安装要点和维护保养等方面的内容。
2. 结构组成室外地上式消火栓的主要结构由下述组成部分构成：1) 消火栓主体：通常为钢制或铸铁制的柱状物体，具有一定的高度，上部留有出水口。
2) 消防栓帽：用于保护消火栓主体免受外界灰尘、污染和损坏的影响。
通常采用红色或黄色的可见性较高的材料制成，易于在紧急情况下被发现。
3) 接头：连接消火栓和消防水龙带，保证稳定的水流传输。
4) 水龙带：供应水源，将水从消火栓输送至火灾现场。
5) 水嘴：位于消防水源和水龙带之间，可根据需要调节水流的量和方向。
3. 工作原理室外地上式消火栓通过一个复杂的系统实现其工作原理。
当发现火灾时，消防员首先打开附近的消火栓帽，暴露出消火栓主体。
然后将消防水龙带连接到消火栓上的接头上。
打开水源，水流通过接头进入消火栓，并通过水龙带输送到灭火现场。
消防员可以通过调节水嘴来调节水流的强度和方向，使其满足灭火需求。
4. 安装要点安装室外地上式消火栓时需注意以下要点：1) 选择合适的位置：消火栓应该安装在容易被发现且与建筑物不易被阻挡的地方，方便消防员快速找到并使用。
2) 固定牢固：消火栓应该牢固地安装在地面上，以确保在使用时不会发生移位或倾倒的情况。
3) 进水管道的连接：消火栓的进水管道应连接到可靠的水源系统，并保证供水压力稳定。
安装前应对供水压力进行测试。
4) 表面涂层：为了能够长时间耐用，消火栓的表面应进行防腐处理和耐候涂层，以防止腐蚀和氧化。
5. 维护保养为保证室外地上式消火栓的长期有效使用，需要进行定期的维护保养。
具体包括：1) 定期检查：每半年至一年进行一次消火栓的全面检查，包括检查消火栓主体、水嘴和接头的情况。
2) 清洁消火栓：定期清洁消火栓，去除附着在其表面的灰尘和污垢，以确保正常工作。
减压稳压消火栓工作原理
减压稳压消火栓工作原理减压稳压消火栓是一种常见的消防设施，其工作原理是通过控制水流的压力来实现消防水源的供给和稳定。
下面将详细介绍减压稳压消火栓的工作原理。
一、减压稳压消火栓的作用与分类减压稳压消火栓主要用于消防水源的供给和稳定，确保消防水源的压力在一定范围内稳定，并能满足消防设备的使用需求。
根据其工作原理和结构特点，减压稳压消火栓可分为减压消火栓和稳压消火栓两种类型。
二、减压消火栓的工作原理减压消火栓主要通过减小水流的压力来实现消防水源的供给和稳定。
其工作原理如下：1. 减压阀控制水流压力：减压消火栓内部设有减压阀，该阀门能够根据消防设备的需求自动调节水流的压力，使其保持在一定范围内。
当消防设备使用水源时，减压阀会自动打开，通过调节阀门的开度来减小水流的压力，从而保证消防设备能够正常使用。
2. 减压装置减小水压：减压消火栓还设有减压装置，该装置能够将进入消火栓的高压水通过一系列减压装置逐步降低水压，使其达到消防设备所需的工作压力。
减压装置通常由多级减压阀组成，每个减压阀的减压量都相对较小，通过串联使用可以逐级减小水压。
这样，即使进入消火栓的水压较高，也能通过减压装置将其降低到合适的压力范围。
3. 稳压装置保持水压稳定：减压消火栓内部还设有稳压装置，该装置能够根据进入消火栓的水压自动调节阀门的开度，以保持消防水源的压力稳定。
当进入消火栓的水压过高时，稳压装置会自动调节阀门的开度，减小水流的流量，从而降低水压；当进入消火栓的水压过低时，稳压装置会自动调节阀门的开度，增大水流的流量，从而提高水压。
稳压装置的作用是保持消防水源的压力在一定范围内稳定，并能根据消防设备的需求进行调节，确保消防设备能够正常工作。
三、稳压消火栓的工作原理稳压消火栓不仅具备减压消火栓的功能，还能够在水压变化较大的情况下保持消防水源的压力稳定，确保消防设备能够正常使用。
其工作原理如下：1. 压力稳定装置调节水压：稳压消火栓内部设有压力稳定装置，该装置能够根据进入消火栓的水压自动调节阀门的开度，以保持消防水源的压力稳定。
消火栓系统图(二)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
泡沫消火栓的结构图及原理介绍
源自：andahu
一、组成结构
泡沫消火栓箱主要由箱体、泡沫液贮罐、比例混合器、
泡沫枪、软管卷盘（消防水带）、供泡沫液阀门、管道及
报警组成。 PMZ系列栓箱体用优质钢板制成，内外表面
均用环氧聚酯粉末静电喷涂，涂层附着性好，光亮平整，
美观大方，一般碰撞不会脱落。泡沫液储罐采用不锈钢材
质，具有耐腐蚀性。
二、原理
泡沫消火栓箱在灭火时当有不低于0.35MPa压力的水以
很高的速度流过泡沫消火栓箱的管道及管线比例混合器时，
由于射流质点的横向移动的扩散作用，比例混合器的室内
形成真空（负压），于是泡沫液储罐内的泡沫液在大气的
压力作用下通过吸液管进入混合器，与压力水混合，最终
达到一定比例的混合液。当具有一定压力的混合液流到喷
枪时使泡沫混合液发泡。从而达到泡沫灭火的效果。
三、使用操作
用时先打开箱门，取下泡沫枪然后打开球阀，管网中水
流即通过比例混合器与泡沫液混合由泡沫枪喷出灭火泡沫
液。罐装时可将罐体上下的固定螺母和罐头泡沫液出口的
连接铜管卸掉，把罐体取下安装泡沫液。
四、维护保养
1）剂的罐装：设备使用后，用户必须购置同类型的泡沫
液进行补充罐装。设备应放在阴凉、通风、进出取用方便
的处所。
2）存放未使用本设备，应每年复检一次泡沫液质量是否变
质，若发现变质应及时更换。 3）检查管道及阀，及时
更换开裂的软管(水带)、密封件。
4）备使用后，应清洗消防水带(胶管)，并将其晾干后再缠
绕在设备卷盘上。
5）使设备长期处于良好的防火状态及罐内泡沫液的质量；
应每3年打开清洗一次。
