《复杂直流电路》测试题2-3
计算机专业用复杂直流电路习题(各种方法运用)
叠加定理习题1、电路如图所示，用叠加定理求电压U 。
2、 在图中，（1）当将开关S 和在a 点时，求123I I I 、和；（2）当将开关合在b 点时，利用（1）的结果，用叠加定理求支路电流123I I I 、和3、在图中，已知当S U =16V 时，ab U =8V ,求S U =0 时的ab U 。
4、在图所示电路中，已知0N 为一无源网络，当S U =2V 、S I =2A 时0U =5V;求S U =5V 、S I =5A时的0U 。
5、在图2-33所示电路中，已知0N 为一无源网络，当S U =2V 、S I =3A 时0U =10V; 当S U =3V 、S I =2A 时0U =10V ，求S U =10V 、S I =10A 时的0U 。
弥尔曼定理习题1、求如图所示电路中的电流i 。
2、求如图电路中A 点的电位。
3、求图所示电路中的各支路电流，并计算2 电阻吸收的功率。
6Ω6V 6Ω34、求如图所示电路中的支路电流I 1、I 2、I 3。
5、如图所示电路中，E 1=12V ，E 2=30V ，I S =2A ，R 1=3Ω，R 2=6Ω，求I 1、I 2。
6、电路如图所示，求各支路电流。
7、如图所示电路，求出各支路电流。
网孔电流法习题1、图示电路，已知E1 = 42 V，E2 = 21 V，R1 = 12 Ω，R2 = 3 Ω，R3 = 6 Ω，求各支路电流I1、I2、I3 。
2、求解电路中各条支路电流3、试用网孔电流法求如图所示电路中的支路电流I1、I2、I3。
4、如图所示电路中，U S=10V，I S=2A，R1=10Ω，R2=50Ω，R3=2Ω，R4=8Ω，用网孔电流法求I1、I2、I3。
5、如图所示电路，求出各支路电流。
6、电路如图所示，求各支路电流。
戴维宁定理习题1、在图所示的电路中，分别用戴维宁定理求电流LI。
2、电路如图所示，（1）用戴维宁定理求电阻R L 中的电流IL；（2）若RL为可变电阻，求RL获得的最大功率及此时的RL值。
第二章复杂直流电路的分析与计算
学习情境二电桥电路的设计与测试第一部分思考题2.1 什么叫做电压源和电流源？二者之间的等效变换条件什么？二者在方向上有何联系？2.2 什么叫理想电压源和理想电流源？为什么它们之间不能进行等效变换？2.3 叙述支路电流法的解题步骤。
2.4 节点电压法适用于计算什么电路？如何列节点电压方程？试述节点电压法解题步骤。
2.5 什么是叠加定理？请叙述应用叠加定理求电路中各支路电流的步骤。
2.6 简述戴维南定理的内容，说明使用条件用来分析电路的基本步骤。
2.7 “一线性有源二端电路的戴维南等效源的内阻为，则上消耗的功率就是有源二端电路中所有电阻及电源所吸收的功率之和。
”？这种观点对吗？为什么？2．8若电路两端既不允许短路也不允许断路，如何用实验方法确定其戴维南等效电路？2．9设计两种测量输入电阻的方法，写出原理和步骤，可做实际练习。
第二部分精选习题2.1 如图所示，试求电源发出的功率。
2.2 试求图示电路的等效电压源。
2.3 已知，Ω，试运用电源的等效变换法求图示中的电流。
2.4 用电源等效变换法求图示电路中的电流I。
2.5 用回路电流法求图示电路中的电压U。
2.6 用回路电流法求图示电路中受控源的功率。
2.7 用节点电位法求图示电路中各支路的电流。
2.8 用节点电位法求图示电路中电压源支路的电流I。
2.9 如图所示为一种模拟计算机的加法电路。
图中、、为被加电源电压，试用节点电压法证明：⑴当时，⑵当＜＜2.10 利用节点电压法求图示各支路电流。
2.11 如图所示，试用叠加定理求通过恒压源的电流（写过程、列式）。
2.12 用叠加定理计算图示电路中电压的数值。
如果右侧电源反向，电压变化多大？2.13用叠加定理求图示电路中的U。
2.14 测得一个有源二端网络的开路电压为60伏，短路电流为3安，如把=100欧的电阻接支网络的引出端点，试问上的电压是多大？2.15 有一个有源二端网络，用内阻为50 千欧的电压表测得它两端的电压为30伏，用内阻为100 千欧的电压表测得它两端的电压为50伏，试求这个网络的等效电压源。
(完整版)复杂直流电路习题戴维南专题
复杂直流电路戴维宁定理专题1.利用戴维南定理求解如题 83图中的电流I 。
（1） 断开待求支路，则开路电压U O = _____ V ; （5分） （2） 等效电阻R O = ______ Q ; （4分） （3） 电流 I = A o （ 3 分）题83图83. 如图如示，试求：（1） 用电源模型的等效变换求 ab 支路电流I ; （6分，要有解题过程） （2） 电压源端电压 U; （3分）（3） 3A 恒流源的功率（2分），判断它是电源还是负载（1分）。
第83题图84. （12分）如题84图所示，试分析计算： （1）断开R,利用戴维南定理求有源二端网络的等效电压源模型。
（6分）（2） 若a 、b 两端接上负载 R ,则R 可获得最大功率是多少 ？（3分）第一步，开路电压 u ab = ____ V o第二步，将题84图电路除源，画出无源二端网络如下:?（3 分）解：（1）利用戴维南定理求解过3。
则无源二端网络的等效电阻 Rb= ___ Q .第三步，画出题84图的等效电路如下：(2)负载R 可获得最大功率的计算如下:⑶ 电容C 储存的电场能量的计算如下:84•有源二端网络如图 ⑻所示，试分析计算： (1) 利用戴维南定理求其等效电压源。
(8分)(2) 若a 、b 两端接如图(b )所示电路图，贝U R L 可获得的最大功率是多少解:(1)利用戴维南定理求解过程:3LJ30?（4 分）第一步，开路电压U ab= _____ V。
（3分）第二步，将图（a）电路除源，画出无源二端网络如下：（2分）则无源二端网络的等效电阻R ab= ___ Q. （1分）第三步，画出图（a）的等效电路如下：（2分）⑵如图（b）所示，负载R L可获得最大功率的计算如下：（4 分）84、如题84 （a）图所示电路中，用戴维宁定理求 6 Q电阻中的电流I的大小，并计算30V 电压源的功率Pus，并说明是吸收功率还是产生功率。

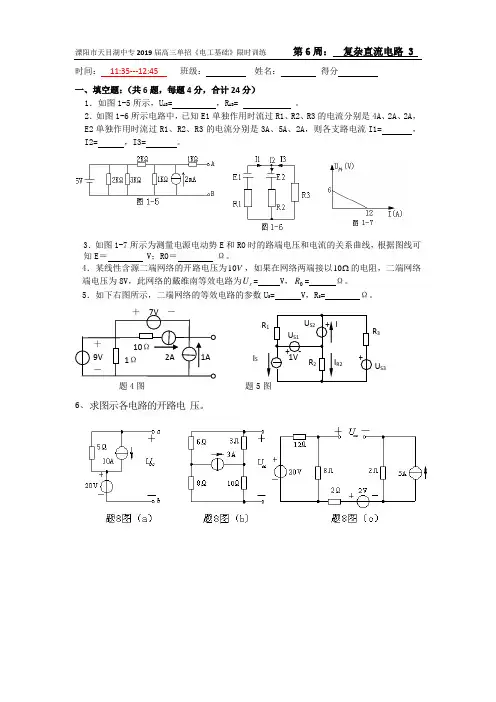

电工基础限时训练6复杂直流电路3
时间：11:35---12:45 班级：姓名：得分一、填空题：（共6题，每题4分，合计24分）1．如图1-5所示，U AB= ，R AB= 。
2．如图1-6所示电路中，已知E1单独作用时流过R1、R2、R3的电流分别是4A、2A、2A，E2单独作用时流过R1、R2、R3的电流分别是3A、5A、2A，则各支路电流I1= ，I2= ，I3= 。
3．如图1-7所示为测量电源电动势E和R0时的路端电压和电流的关系曲线，根据图线可知E＝ V；R0＝Ω。
4．某线性含源二端网络的开路电压为V10，如果在网络两端接以10的电阻，二端网络端电压为8V，此网络的戴维南等效电路为sU= V，0R= Ω。
5．如下右图所示，二端网络的等效电路的参数U S= V，R S= Ω。
题4图题56、压。
求图示各电路的开路电3U S3 I S1A（a）V ,(b) V , (c) V .二、选择题（共2题，每题4分，合计8分）1．如图所示，当Rp活动触点下移时，10V恒压源产生的电功率( )。
A.增大B.不变C. 减少D. 不能确定第1题第2题2．如图所示，电路中的网孔电流Ia=2A，Ib=1A,则Us1和R应为( )。
A.-16V 17ΩB. -16V 9ΩC. 16V 17ΩD.16V 9Ω三、解答题（共10题，每题7分，合计70分）1．电路如图所示，（1）用戴维宁定理求电阻R L中的电流I L；（2）若R L为可变电阻，求R L获得的最大功率及此时的R L值。
2．如图所示，求（1）图中所示电压；（2）4A恒流源的功率，说明4A恒流源是电源还是负载。
3．试用电压源与电流源等效变换的方法计算如图所示电路中电流I 。
4、如图中，用电源等效变换法求I5．电路如图所示，求I 。
6．如图所示电路，试求（1）电流I ；（2）恒压源2S U 的功率并判断它是电源还是负载； （3）A 点电位A V 。
7、某一有源二端线性网络N ，测得其开路电压为18V ，当输出端接一只9Ω电阻时，通过的电流为1.8A 。
复杂电路测试题2
复杂电路测试题2
1.如图所示的电路中，N 为含源电阻线性网络，开关断开时13ab U V =；S 闭合时 3.9ab I A =，求网络N 的最简等效电路。
2.如图所示，某一有源二端线性网络N ，测得其开路电压为18V 。
当输出端接一只9Ω电阻时，通过的电流为1.8A 。
现将该二端网络连成如图所示电路，图中8S I A =。
试求：
(1)该二端网络的输出电流I ；
(2)该二端网络的输出功率P 。
3.如图所示电路中，网络N 由线性电阻构成，已知当1S U V =，0S I A =时，1I A =；当0S U V =，1S I A =时，1I A =-。
求5S U V =，4S I A =时，通过电阻R 中电流I 。
4.如图所示电路，125S U V =，213S U V =，350S U V =，05R =Ω，190R =Ω，24R =Ω，330R =Ω，460R =Ω，520R =Ω，3S I A =，求：
(1)用戴维南定理求电流1I ；
(2)恒流源S I 功率。
5.电路如图所示，试计算：(1)S 打开时A 点电位和恒流源S I 的功率及其功率类型。
(2)S 闭合时，A 点电位和1I 、2I 、3I 的值。
6.如图所示电路和各元件参数，试求电流源的功率。
复杂直流电路习题
?
ib=i1=1 A
?
ia=is1-ib=2-1=1 A
3 、如图所示电路，用支路电流法求各支路电
流及各元件功率。
解： 2个电流变量I1和I2，
a I1
只需列 2个方程 。
2A
I2
5Ω
对节点 a列KCL方程：
10Ω
+
I2=2+ I1
5V
对图示回路列 KVL方程：
－
5I1+10I2=5
b
解得： I1=－1A
P4=－2U=－2×10=－20W 由以上的计算可知， 2A电流源发出 20W功率 ，其余 3个元件总共吸收的功率也是 20W ，可见
电路功率平衡。
4、用叠加原理求 I2
I1 A I2
A
I
'
2
A
I
'' 2
R1
+ R3 _ U1
I3
R2 +
U2 _
2?
+ 3? 6? _ 12V
2?Байду номын сангаас
3? 6?
+
7.2V _
ib
R2
is1
ia
R1
R3
＋
u s3 － i c
(a)
id
R1
R4
＋
R1 i s1
－
R2
R3
＋
i1 us3
－
(b)
R4
i2
解 根据电源等效变换， 可将图 (a)所示的电路等效变换成图 (b)所 示的电路。 在图 (b) 中， 假设回路电流为 i1和i2， 绕行方向如图 (b)所示， 其回路电流方程组为
第九章-复杂直流电路的分析与计算试题及答案(2)课案
基尔霍夫方程组基尔霍夫方程组（1）基尔霍夫第一方程组又称结点电流方程组，它指出，会于节点的各支路电流强度的代数和为零即：∑I = 0 。
上式中可规定，凡流向节点的电流强度取负而从节点流出的电流强度取正（当然也可取相反的规定），若复杂电路共有n个节点，则共有n-1个独立方程。
基尔霍夫第一方程组是电流稳恒要求的结果，否则若流入与流出节点电流的代数和不为零，则节点附近的电荷分布必定会有变化，这样电流也不可能稳恒。
（2）基尔霍夫第二方程组又称回路电压方程组，它指出，沿回路环绕一周，电势降落的代数和为零即：∑IR —∑ε= 0。
式中电流强度I的正、负，及电源电动势ε的正、负均与一段含源电路的欧姆定律中的约定一致。
由此，基尔霍夫第二方程组也可表示为：∑IR = ∑ε 。
列出基尔霍夫第二方程组前，先应选定回路的绕行方向，然后按约定确定电流和电动势的正、负。
对每一个闭合回路都可列出基尔霍夫第二方程，但要注意其独立性，可行的方法是：从列第二个回路方程起，每一个方程都至少含有一条未被用过的支路，这样可保证所立的方程均为独立方程；另外为使有足够求解所需的方程数，每一个方程都至少含有一条已被用过的支路。
用基尔霍夫方程组解题的步骤：1．任意地规定各支路电流的正方向。
2．数出节点数n，任取其中（n-1）个写出（n-1）个节点方程。
3．数出支路数p，选定m=p-n+1个独立回路，任意指定每个回路的绕行方向，列出m 个回路方程。
4．对所列的（n-1）+ （p-n+1）=p个方程联立求解。
5．根据所得电流值的正负判断各电流的实际方向。
第九章 复杂直流电路的分析与计算一、填空题1．所谓支路电流法就是以____ 为未知量，依据____ 列出方程式，然后解联立方程得到____ 的数值。
2．用支路电流法解复杂直流电路时，应先列出____ 个独立节点电流方程，然后再列出_____个回路电压方程（假设电路有n 条支路，m 各节点，且n>m ）。
《电路基础电子课件》项目二 复杂直流电路的分析与测试
在如图2-11所示电路中，两种模型对应的端口电压均为u，等效变换的条件是端口
电流必须相等，即均等于i，由KVL可知，图2-11(a)电压源模型的端口电压、电
流关系为 即
u iRS uS 0 i uS u
RS RS
由KCL可知，图2-11(b)电流源模型的端口电压电流关系为
比较两式得到
iS
uS RS
混联也称为串-并联连接，是由串联电阻和并联电阻组合而成的电路。如图28所示，为线性电阻元件混联的一个例子。
图2-8 电阻的混联
从ab端口看，R1和R2并联后与R3串联，然后与R4和R5的并联电路再并联在一起。
R1和R2、R3连接的等效电阻为
R
R1 R2 R1 R2
R3
ab端口的等效电阻为
R
1
RR4 R5
I 0.5
图2-17 例2-4图
例2-5 电路如图2-18(a)所示，求电压。
图2-18 例2-5图
解 首先将与电流源串联的电阻短路，得到等效电路如图2-18(b)所示；再将
电流源与电阻并联支路等效化为电压源和电阻串联支路，得到等效电路如图2-
18(c)所示。
图2-10 Y形连接和△形连接的电阻
三角形连接和星形连接的电阻之间的等效变换是一个三端网络的等效变换问题。 当两种连接的电阻之间满足一定关系时，具有相同的端钮电压与电流关系，可以求 出两种连接方式等效变换的关系式。
Y形电阻
形相邻电阻的乘积 形电阻之和
形电阻
Y形电阻两两乘积之和 Y形不相邻电阻
(2-3)
并联以后仍等于一个相同电压值的电压源。当电压值不等的两个电压源并联时， 不满足KVL，无解。同样，两个没有并联电阻的电流源串联，也有类似的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高三计算机专业电子技术复习题
《复杂直流电路》测试题
班级
学号 姓名 得分
一、 判断题
l.基尔霍夫定律适用于任何电路。
( ) 2.基尔霍夫电压定律公式中的正负号， 只与回路的绕行方向有关， 而与电流、 电压、电动势的方向无关。
（ ） 3.理想电压源与理想电流源是可以等效互换的。
( ) 4.戴维南定理适用于有源二端网络，对其中的元件没有要求。
( ) 5.若电源的开路电压为 60V ，短路电流为 2A ，则负载从该电源获得的最大功 率为 30W 。
( ) 6.任何一个有源二端网络都可以用一个等效电源来替代。
（ ） 7.在电路中恒压源、恒流源一定都是发出功率。
（ ） 8.叠加定理可以叠加电压、电流，但不能叠加功率。
（ ） 9.叠加定理只适用于直流电路，不适用于交流电路。
（ ）
10.某电路有 3 个节点和 7 条支路，若采用支路电流法求解各支路电流时， 应列 5 个方程。
（ ） 二、 选择题
1、如图所示，电阻 R1 阻值增大时，则（ A.恒压源 E 产生的电功率减小 B.恒压源 E 产生的电功率增大 C.恒压源 E 消耗的电功率减小 D.恒压源 E 消耗的电功率增大
）
2、如图示电路中，开关 S
A.电压 U
B.电流 I
C.电压源功率
D.电流源功率
由打开到闭合，电路内发生变化的是（ ）
3、在图 1-3 所示的电路中， R L =2Ω，图(a)电路中， R L 消耗的功率为 2W ，图 (b)电路中， R L 消耗的功率为 8W ，则图(c)电路中， R L 消耗的功率为（ ）。
＋
4Ω 1Ｖ
Ｕ
＋ －
Ｓ R 1
R 2
E
-
+
u C 60 Ω
(c)
1 页
R L
2A
3Ω
2Ω Ｉ 1Ω
Ｉｓ
+
U
S
R L
-
(a)戚志将I S
(b)
I S
+
U S
-
第
S
30 Ω
100 μF
12V
4/10/2014 R L
高三计算机专业电子技术复习题
A 、2W
B 、8W
C 、10W
4、如图示电路中， R 能获得的最大功率是（ A.60W B.90W C.30W
6Ω 20V
＋
2
Ω
－
＋
20V
2Ω 5A
4Ω
－
第 4 小题
5、由叠加定理可求得图中， U=（ ） A.15V B. －5V C.5V
6、如图，NA 为线性有源二端网络当 S 置“1”位置时电流表读数为 2A ，S 置 “2”时，电压表读数为 4V ，则当 S 置“3”时，电压 U 为（ ） A.4V B.10V C.18V D.8V
S
3
1 2 ＋
NA
U 2A
A V
－
7、如图示电路中， A 点电位为（ ）
A ．12V
B ．34V
C ．14V
D ．8V
＋
6A 5Ω U
12 V ＋ － 1Ω 1Ω
第 5 小题
D. －15V
D.120W
D 、18W
）
1Ω
R
－
2A 10V
3
Ω
6Ω
I
a
6V 2Ω
c
b
1
Ω
10V
－10V ＋
V
第 7 小题图 第 8 小题图
8．如图所示电路中， U bc 和 I 为( )
A ．U bc ＝-16V ，I ＝ -8A
B ．U bc ＝l0V ，I ＝5A
C ．U bc ＝16V ，I ＝ 8A
D ．U bc ＝16V ，I ＝ -8A
9．如图所示电路中，下列各式正确的是 ( ) A.I1=E1/R1 B.I2=-E2/R2 C.I1=(-E1-E2)/(R1+R2) D.I2=(-E2-Uab)/R2
戚志将
第 2 页 4/10/2014
高三计算机专业电子技术复习题
10．如图所示， 要使 21Ω 电阻的电流 I 增大到 3I ，则 21Ω 电阻应换为 ( ) A ．50Ω B ．40Ω C ．3Ω D ．10Ω
三、填空题
1．求图中，等效电阻 Rab ＝
Ω 。
A
4Ω
12Ω
4Ω 4Ω
4Ω B
填空第 1 小题图
2．如图电路，开关 S 打开时， A 点的电位 V A ＝ V ；开关 S 闭合时， A 点
的电位 V A ＝ V 。
3．如图电路， Il ＝ A ，Uab ＝ V 。
3Ω
2Ω
8V
14Ω
6V
填空第 4 小题
填空第 3 小题
4．如图电路所示，
+30V
1Ω
Ω
B
，U B ＝ 第 9 小题
4Ω
Ｖ。
R ＝ Uab ＝ V ，Rab ＝ I1
A 2Ω
4Ω。
1Ω
＋10V
填空第 2 小题图
－30V
第 10 小题
5．如图电路所示，
6．某电路用支路电流法求解的方程组如下：
①Il十 12 十I3 十I4＝0
②RlIl－R4I4 十E1＝0
②R2I2－R4I4 十E1—E2＝0
④－R2I2 十R3I3 十E2 十E3＝0
则该电路的节点数为个，支路数个，回路数为个。
四、计算题
1.如图所示电路，设二极管V
的正向电阻为零，反向电阻无穷大，求 a
D
戚志将
第 3 页4/10/2014
高三计算机专业电子技术复习题
点电位Va 。
2．如图 6 所示电路，其中电压源电压和电流源电流不得为零。
(1)电流源提供的功率为零时，电流源的电流等于多少?
(2)电压源提供的功率为零时，电流源的电流等于多少?
3．试用电源的等效交换求图示电路中的电流 I。
戚志将
第 4 页4/10/2014。
