液压与气压传动习题库及参考答案
液压与气压传动习题库及参考答案

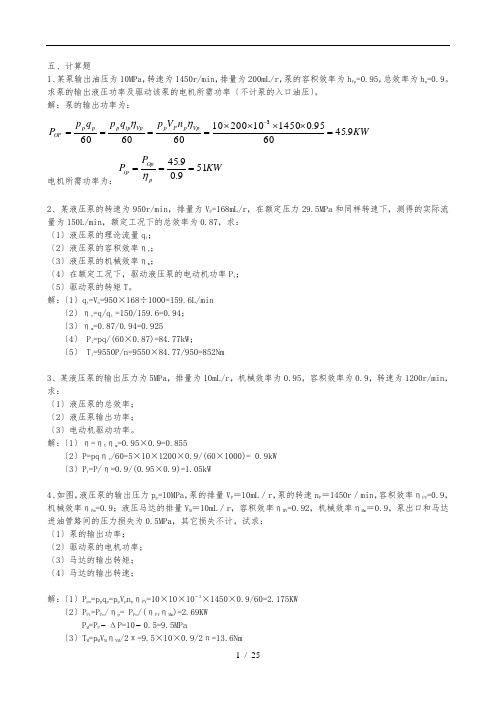

五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。
解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。
解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
(完整版)液压与气压传动试题及答案【可修改文字】
可编辑修改精选全文完整版《液压与气压传动》复习资料及答案液压传动试题一、填空题1．液压系统由 元件、 元件、 元件、 元件和 元件五部分组成。
2．节流阀通常采用 小孔；其原因是通过它的流量与 无关，使流量受油温的变化较小。
3．液体在管道中流动时有两种流动状态，一种是 ，另一种是 。
区分这两种流动状态的参数是 。
4．在液压系统中，当压力油流过节流口、喷嘴或管道中狭窄缝隙时，由于 会急剧增加，该处 将急剧降低，这时有可能产生气穴。
5．液压马达把 能转换成 能，输出的主要参数是 和 。
6．液压泵的容积效率是该泵 流量与 流量的比值。
7．液压缸的泄漏主要是由 和 造成的。
8．外啮合齿轮泵中，最为严重的泄漏途径是 。
9．和齿轮泵相比，柱塞泵的容积效率较 ，输出功率 ，抗污染能力 。
10．在旁油路节流调速回路中，确定溢流阀的 时应考虑克服最大负载所需要的压力，正常工作时溢流阀口处于 状态。
11．常用方向阀的操作方式有 、 、 等三种。
二、选择题1．液压缸差动连接工作时，缸的（ ）。
A ．运动速度增加了B ．压力增加了C ．运动速度减小了D ．压力减小了 2．液压缸差动连接工作时活塞杆的速度是（ ）。
A ．24dQ v π=B ．)(222d D Q v -=π C ．24DQ v π= D ．)(422d D Q -π 3．液压缸差动连接工作时作用力是（ ）。
A ．)(222d D pF -=πB ．22d pF π=C ．)(422d D p F -=π D ．42d p F π=4．在液压系统中，液压马达的机械效率是（ ）。
A ．TM M∆=η B ．M M M T T ∆+=ηC ．T M M ∆-=1ηD ．MM MT ∆+∆=η5．在液压系统中，液压马达的容积效率是（ ）。
A ．TQ Q∆-=1η B ．T T Q Q Q ∆-=ηC ．TQ Q∆=η D ．Q Q Q T T ∆+=η6．液压系统的真空度应等于（ ）。
液压与气压传动(课题习题库及参考答案)

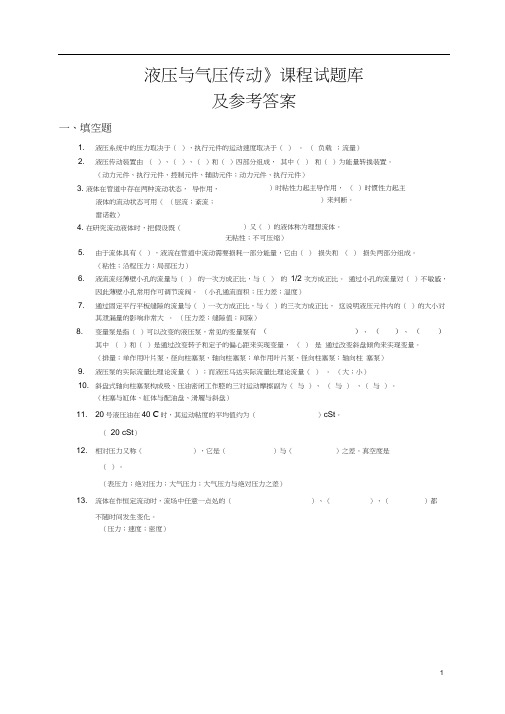

液压与气压传动》课程试题库及参考答案一、填空题1. 液压系统中的压力取决于（ ），执行元件的运动速度取决于（ ） 。
（ 负载 ；流量）2.液压传动装置由 （ ）、（ ）、（ ）和（ ）四部分组成， 其中（ ） 和（ ）为能量转换装置。
（动力元件、执行元件、控制元件、辅助元件；动力元件、执行元件））时粘性力起主导作用， （ ）时惯性力起主）来判断。
）又（ ）的液体称为理想流体。
无粘性；不可压缩）5. 由于流体具有（ ），液流在管道中流动需要损耗一部分能量，它由（ ） 损失和 （ ） 损失两部分组成。
（粘性；沿程压力；局部压力）6. 液流流经薄壁小孔的流量与（ ） 的一次方成正比，与（ ） 的 1/2 次方成正比。
通过小孔的流量对（ ）不敏感，因此薄壁小孔常用作可调节流阀。
（小孔通流面积；压力差；温度）7. 通过固定平行平板缝隙的流量与（ ）一次方成正比，与（ ）的三次方成正比， 这说明液压元件内的（ ）的大小对其泄漏量的影响非常大 。
（压力差；缝隙值；间隙） 8.变量泵是指（ ）可以改变的液压泵，常见的变量泵有 （）、 （ ）、 （ ）其中 （ ）和（ ）是通过改变转子和定子的偏心距来实现变量， （ ） 是 通过改变斜盘倾角来实现变量。
（排量；单作用叶片泵、径向柱塞泵、轴向柱塞泵；单作用叶片泵、径向柱塞泵；轴向柱 塞泵）9.液压泵的实际流量比理论流量（ ）；而液压马达实际流量比理论流量（ ） 。
（大；小）10. 斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为（ 与 ）、 （ 与 ） 、（ 与 ）。
（柱塞与缸体、缸体与配油盘、滑履与斜盘）11. 20号液压油在40 C 时，其运动粘度的平均值约为（）cSt 。
（ 20 cSt ）12. 相对压力又称（），它是（ ）与（ ）之差。
真空度是（ ）。
（表压力；绝对压力；大气压力；大气压力与绝对压力之差）13. 流体在作恒定流动时，流场中任意一点处的（）、（ ）、（ ）都不随时间发生变化。
液压与气压传动测验库附参考完整答案
液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（）定律。
即密封容积中的液体既可以传递（），又可以传递（）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（），一种是（局）。
（沿程压力损失、局部压力损失）3、液体的流态分为（）和（），判别流态的准则是（）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（），它是用（）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（）。
6、齿轮泵存在径向力不平衡，减小它的措施为（）7、单作用叶片泵的特点是改变（）就可以改变输油量，改变（）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（），其装置名称为（）；叶片泵的配流方式为（），其装置名称为（）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（）环（）环和（）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（）和（）。
11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（）。
12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（）容积调速回路（）容积调速回路、（）容积调速回路、（）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（）；液体所受的压力越大，其粘度越（）。
（内摩擦力，小，大）14、绝对压力等于大气压力（），真空度等于大气压力（）。
（+相对压力，－绝对压力）16、液压泵将（）转换成（），为系统提供（）；液压马达将（）转换成（），输出（）和（）。
（机械能，液压能，压力油；液压能，机械能，转矩，转速）17、在实际工作中，泵的q实（）q理，马达的q实（）q 理，是由（）引起的，缩小q实、q理二者之差的主要措施为（改善密封）。
液压与气压传动习题库与参考答案
五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为h Vp =0.95，总效率为h p =0.9。
求泵的输出液压功率及驱动该泵的电机所需功率〔不计泵的入口油压〕。
解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： 〔1〕液压泵的理论流量q t ； 〔2〕液压泵的容积效率ηv ； 〔3〕液压泵的机械效率ηm ；〔4〕在额定工况下，驱动液压泵的电动机功率P i ； 〔5〕驱动泵的转矩T 。
解：〔1〕q t =V n =950×168÷1000=159.6L/min 〔2〕ηv =q/q t =150/159.6=0.94； 〔3〕ηm =0.87/0.94=0.925〔4〕 P i =pq/(60×0.87)=84.77kW ；〔5〕 T i =9550P/n=9550×84.77/950=852Nm3、某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：〔1〕液压泵的总效率； 〔2〕液压泵输出功率； 〔3〕电动机驱动功率。
解：〔1〕η=ηV ηm =0.95×0.9=0.855〔2〕P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW 〔3〕P i =P/η=0.9/(0.95×0.9)=1.05kW 4、如图，液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： 〔1〕泵的输出功率； 〔2〕驱动泵的电机功率； 〔3〕马达的输出转矩； 〔4〕马达的输出转速；解：〔1〕P po =p p q p =p p V p n p ηPV =10×10×10−3×1450×0.9/60=2.175KW 〔2〕P Pi =P Po /ηp = P Po /(ηPV ηMm )=2.69KWP M =P P −ΔP=10−0.5=9.5MPa〔3〕T M =p M V M ηVM /2π=9.5×10×0.9/2π=13.6Nm〔4〕n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如下图，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
液压与气压传动习题库及参考答案

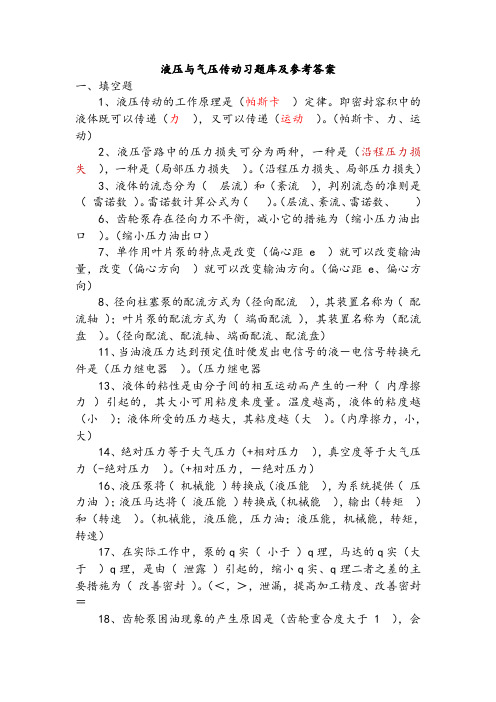

液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。
即密封容积中的液体既可以传递（力），又可以传递（运动）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。
（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。
雷诺数计算公式为（）。
（层流、紊流、雷诺数、）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。
（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距 e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。
（径向配流、配流轴、端面配流、配流盘）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。
（压力继电器13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。
（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。
（+相对压力，－绝对压力）16、液压泵将（机械能）转换成（液压能），为系统提供（压力油）；液压马达将（液压能）转换成（机械能），输出（转矩）和（转速）。
（机械能，液压能，压力油；液压能，机械能，转矩，转速）17、在实际工作中，泵的q实（小于）q理，马达的q实（大于）q理，是由（泄露）引起的，缩小q实、q理二者之差的主要措施为（改善密封）。
（＜，＞，泄漏，提高加工精度、改善密封＝18、齿轮泵困油现象的产生原因是（齿轮重合度大于 1 ），会造成（震动和噪音），解决的办法是（在泵盖上加工卸荷槽）。
（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽）19、双作用叶片泵通常作（定）量泵使用，单作用叶片泵通常作（变）量泵使用。
(完整版)液压与气压传动习题库及参考答案
五、计算题 1、某泵输出油压为10MPa ，转速为1450r/min ，排量为200mL/r ，泵的容积效率为ηVp =0.95，总效率为ηp =0.9。
求泵的输出液压功率及驱动该泵的电机所需功率（不计泵的入口油压）。
解：泵的输出功率为：KWn V p q p q p P Vpp P p Vptp p p p OP 9.456095.0145010200106060603=⨯⨯⨯⨯====-ηη电机所需功率为：KW P P pOpip 519.09.45===η2、已知某液压泵的转速为950r/min ，排量为V P =168mL/r ，在额定压力29.5MPa 和同样转速下，测得的实际流量为150L/min ，额定工况下的总效率为0.87，求： （1）液压泵的理论流量q t ； （2）液压泵的容积效率ηv ； （3）液压泵的机械效率ηm ；（4）在额定工况下，驱动液压泵的电动机功率P i ； （5）驱动泵的转矩T 。
解：（1）q t =V n =950×168÷1000=159.6L/min （2）ηv =q/q t =150/159.6=0.94； （3）ηm =0.87/0.94=0.925（4） P i =pq/(60×0.87)=84.77kW ；（5） T i =9550P/n=9550×84.77/950=852Nm 3、已知某液压泵的输出压力为5MPa ，排量为10mL/r ，机械效率为0.95，容积效率为0.9，转速为1200r/min ，求：（1）液压泵的总效率； （2）液压泵输出功率； （3）电动机驱动功率。
解：（1）η=ηV ηm =0.95×0.9=0.855（2）P=pq ηv /60=5×10×1200×0.9/(60×1000)= 0.9kW （3）P i =P/η=0.9/(0.95×0.9)=1.05kW4、如图，已知液压泵的输出压力p p =10MPa ，泵的排量V P ＝10mL ／r ，泵的转速n P ＝1450r ／min ，容积效率ηPV =0.9，机械效率ηPm =0.9；液压马达的排量V M ＝10mL ／r ，容积效率ηMV =0.92，机械效率ηMm ＝0.9，泵出口和马达进油管路间的压力损失为0.5MPa ，其它损失不计，试求： （1）泵的输出功率； （2）驱动泵的电机功率； （3）马达的输出转矩； （4）马达的输出转速；解：（1）P po=p p q p=p p V p n pηPV=10×10×10−3×1450×0.9/60=2.175KW（2）P Pi=P Po/ηp= P Po/(ηPVηMm)=2.69KWP M=P P−ΔP=10−0.5=9.5MPa（3）T M=p M V MηVM/2π=9.5×10×0.9/2π=13.6Nm（4）n M=-n p V pηPVηMV/V M=1450×10×0.9×0.92/10=1200.6r/min5、如图所示，由一直径为d，重量为G的活塞浸在液体中，并在力F的作用下处于静止状态。
液压与气压传动习题及参考答案
液压与⽓压传动习题及参考答案《液压与⽓压传动》复习题⼀、填空题1、液压传动中，动⼒的传递是靠来实现的，速度的传递按进⾏。
2、液体在管道中存在两种流动状态，时粘性⼒起主导作⽤，时惯性⼒起主导作⽤，液体的流动状态可⽤来判断。
3、液压传动装置除⼯作液体外，由、、和辅助元件四部分组成。
4、液压泵的实际流量⽐理论流量；⽽液压马达实际流量⽐理论流量。
5、液压泵吸油⼝的真空度是由、和三部分组成。
6、已知单活塞杆液压缸两腔有效⾯积21A 2A ，液压泵供油流量为q ，如果将液压缸差动连接，活塞实现差动快进，那么进⼊⽆杆腔的流量是，如果不差动连接，则活塞杆腔的排油流量是。
7、溢流阀的进⼝压⼒随流量变化⽽波动的性能称为，性能的好坏⽤或、和评价。
8、调速阀是由和节流阀⽽成。
9、选⽤过滤器应考虑、、⼯作压⼒、油液粘度和⼯作温度等因素，它在系统中可安装在、、和系统的分⽀油路上。
10、顺序动作回路的功⽤在于使⼏个执⾏元件严格按预定顺序动作，按控制⽅式不同，分为控制和控制。
同步回路的功⽤是使相同尺⼨的执⾏元件在运动上同步，同步运动分为同步和同步两⼤类。
11、典型的液压系统主要由、、、和五部分组成。
12、常⽤的三种粘度表⽰形式为、和。
13、齿轮泵存在、和三种形式的泄漏。
14、三位四通滑阀的中位机能可实现卸载功能的有、和三种形式；可实现液压缸差动连接的形式为。
15、⽓动三⼤件指、和。
16、某泵进⼝处真空度为30kPa,出⼝处表压为0.2MPa,若当地⼤⽓压为750mmHg，则泵进⼝处绝对压⼒为 ,出⼝处绝对压⼒为。
17、在变量泵—变量马达调速回路中，为了在低速时有较⼤的输出转矩、在⾼速时能提供较⼤功率，往往在低速段，先将调⾄最⼤，⽤调速；在⾼速段，为最⼤，⽤调速。
18、旁通型调速阀是由和节流阀⽽成。
19、溢流阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油与阀的出⼝相通。
20、定值减压阀为压⼒控制，阀⼝常，先导阀弹簧腔的泄漏油必须单独引回油箱。
液压与气压传动习题库及参考答案-复习
汽车液压与气压传动习题库及参考答案一、填空题1、液压传动的工作原理是（帕斯卡）定律。
即密封容积中的液体既可以传递（力），又可以传递（运动）。
（帕斯卡、力、运动）2、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。
（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。
（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。
（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。
（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。
（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。
（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。
（径向配流、配流轴、端面配流、配流盘）9、V型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。
（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。
（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。
12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。
（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。
温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。
（内摩擦力，小，大）14、绝对压力等于大气压力（+相对压力），真空度等于大气压力（-绝对压力）。
液压与气压传动习题答案
《液压与气压传动》试题库及参考答案一、填空题1．液压系统中的压力取决于负载，执行元件的运动速度取决于流量。
2．液压传动装置由动力元件、执行元件、控制元件和辅助元件四部分组成，其中动力元件和执行元件为能量转换装置。
6．液体的可压缩性随温度的升高而增大，因压力的增高而降低。
7．液体在管道中存在两种流动状态，层流时粘性力起主导作用，紊流时惯性力起主导作用，液体的流动状态可用雷诺数来判断。
8．在研究流动液体时，把假设既无粘性又不可压缩的液体称为理想流体。
10．绝对压力是以绝对真空为基准的压力，相对压力是以大气压力为基准的压力，真空度定义为当绝对压力小于相对压力时，绝对压力小于大气压力的那部分压力值。
12．流体流经管道的能量损失可分为沿程压力损失和局部压力损失。
15．系统工作压力较低环境温度较高时宜选用粘度较高的油液。
16．液压传动所使用的泵是容积式，液压传动是利用液体的压力能量工作的。
17．容积式液压泵是靠密闭容积的容积变化来实现吸油和排油的。
18．液压泵是把机械能转变为液体的压力能输出的能量转换装置，液压马达是把液体的压力能转变为液体的机械能输出的能量转换装置。
19．变量泵是指排量可以改变的液压泵，常见的变量泵有单作用叶片泵、径向柱塞泵、轴向柱塞班其中单作用叶片泵和径向柱塞泵是通过改变转子和定子的偏心距来实现变量，轴向柱塞泵是通过改变斜盘倾角来实现变量。
20．由于泄漏的原因，液压泵的实际流量比理论流量大；而液压马达实际流量比理论流量小。
23．为了消除齿轮泵的困油现象，通常在两侧盖板上开卸荷槽，使闭死容积由大变少时与压油腔相通，闭死容积由小变大时与吸油腔相通。
24．齿轮泵产生泄漏的泄漏途径为：端面间隙泄漏、径向泄漏和齿合泄漏，其中端面泄漏占总泄漏量的80%～85%。
25．油泵的额定流量是指泵在额定压力和额定转速下的输出流量。
26．泵在额定转速和额定压力下的输出流量称为额定流量；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为理论流量，它反映液压泵在理想状况下单位时间所排出油液的体积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压与气压传动习题库及参考答案 一、填空题 1、液压传动的工作原理是（ ）定律。即密封容积中的液体既可以传递（ ），又可以传递（ ）。（帕斯卡、力、运动） 2、液压管路中的压力损失可分为两种，一种是（ ），一种是（ ）。（沿程压力损失、局部压力损失） 3、液体的流态分为（ ）和（ ），判别流态的准则是（ ）。（层流、紊流、雷诺数） 4、我国采用的相对粘度是（ ），它是用（ ）测量的。（恩氏粘度、恩氏粘度计） 5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（ ）。（液压冲击） 6、齿轮泵存在径向力不平衡，减小它的措施为（ ）。（缩小压力油出口） 7、单作用叶片泵的特点是改变（ ）就可以改变输油量，改变（ ）就可以改变输油方向。（偏心距e、偏心方向） 8、径向柱塞泵的配流方式为（ ），其装置名称为（ ）；叶片泵的配流方式为（ ），其装置名称为（ ）。（径向配流、配流轴、端面配流、配流盘） 9、V型密封圈由形状不同的（ ）环（ ）环和（ ）环组成。（支承环、密封环、压环） 10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（ ）和（ ）。（均压、密封） 11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是 （ ）。（压力继电器 12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（ ）容积调速回路（ ）容积调速回路、（ ）容积调速回路、（ ）容积调速回路。（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达） 13、液体的粘性是由分子间的相互运动而产生的一种（ ）引起的，其大小可用粘度来度量。温度越高，液体的粘度越（ ）；液体所受的压力越大，其粘度越（ ）。（内摩擦力，小，大） 14、绝对压力等于大气压力（ ），真空度等于大气压力（ ）。（+相对压力，－绝对压力） 15、液体的流态分为（ ）和（ ）两种，判断两种流态的准则是（ ）。（层流，紊流，雷诺数） 16、液压泵将（ ）转换成（ ），为系统提供（ ）；液压马达将（ ）转换成（ ），输出（ ）和（ ）。（机械能，液压能，压力油；液压能，机械能，转矩，转速） 17、在实际工作中，泵的q实（ ）q理，马达的q实（ ）q理，是由（ ）引起的，缩小q实、q理二者之差的主要措施为（ ）。（＜，＞，泄漏，提高加工精度、改善密封＝ 18、齿轮泵困油现象的产生原因是（ ），会造成（ ），解决的办法是（ ）。（齿轮重合度ε≥1，振动和噪音，在泵盖上加工卸荷槽） 19、双作用叶片泵通常作（ ）量泵使用，单作用叶片泵通常作（ ）量泵使用。（定，变） 20、轴向柱塞泵改变（ ）的倾角可改变（ ）和（ ）。（斜盘，排量，流量） 21、单杆液压缸可采用（ ）连接，使其活塞缸伸出速度提高。（差动） 22、在先导式溢流阀中，先导阀的作用是（ ），主阀的作用是（ ）。（调压、溢流） 23、液压传动的工作原理是（ ）定律。即密封容积中的液体既可以传递（ ），又可以传递（ ）。（帕斯卡、力、运动） 24、过滤器可安装在液压系统的（ ）管路上、（ ）管路上和（ ）管路上等。（吸油、压力油、回油） 25、液体的流态分为（ ）和（ ），判别流态的准则是（ ）。（层流、紊流、雷诺数） 26、我国采用的相对粘度是（ ），它是用（ ）测量的。（恩氏粘度、恩氏粘度计） 27、容积调速是利用改变变量泵或变量马达的（ ）来调节执行元件运动速度的。（排量） 28、齿轮泵存在径向力不平衡，减小它的措施为（ ）。（缩小压力油出口） 29、双作用叶片泵也称（ ）量泵，单作用叶片泵也称（ ）量泵。（定、变） 30、在定量泵供油的系统中，用流量控制阀实现对执行元件的速度调节。这种回路称为（ ）。（节流调速回路） 31、V型密封圈由形状不同的（ ）环、（ ）环和（ ）环组成。（支 承环、密封环、压环） 32、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（ ）和（ ）。（均压、密封） 33、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（ ）。（压力继电器） 34、溢流阀在液压系统中起调压溢流作用，当溢流阀进口压力低于调整压力时，阀口是 的，溢流量为（ ），当溢流阀进口压力等于调整压力时，溢流阀阀口是（ ），溢流阀开始（ ）。（关闭、0、开启、溢流） 35、液压泵按其输出液流的方向可分为（ ）向泵和（ ）向泵。液压泵的卸荷有（ ）卸荷和（ ）卸荷两种方式。（单、双、压力、流量） 36、液体的流动状态由（ ）来判断，流态分为（ ）和（ ）。（雷诺数、层流、紊流） 37、液压油(机械油)的牌号是用（ ）表示的。N32表示（ ）。（运动粘度、40℃时油液的运动粘度为32cst（厘斯）） 38、在液压流动中，因某处的压力低于空气分离压而产生大量气泡的现象，称为（ ）。（气穴现象） 39、液压系统若能正常工作必须由（ ）、（ ）、（ ）、（ ）和工作介质组成。（动力元件、执行元件、调节控制元件、辅助元件） 40、活塞缸按其结构不同可分为（ ）和（ ）两种，其固定方式有（ ）固定和（ ）固定两种。（双杆式、单杆式、缸体、活塞杆） 41、液压控制阀按其用途可分为（ ）、（ ）和（ ）三大类，分别调节、控制液压系统中液流的（ ）、（ ）和（ ）。（压力控制阀、流量控制 阀、方向控制阀、压力、流量、方向） 42、节流调速回路按节流阀的位置不同可分为（ ）节流调速、（ ）节流调速和（ ）节流调速回路三种。（进油路、回油路、旁油路） 43、容积节流调速是采用（ ）供油，节流阀（调速阀）调速，（ ）的流量去适应（ ）的流量。（变量泵、变量泵、节流阀（调速阀）） 44、液压传动系统由（ ）、（ ）、（ ）、（ ）和（ ）五部分组成。（动力元件、执行元件、控制调节元件、辅助元件、传动介质（或液压油）） 45、液压系统中的能量损失表现为压力损失，压力损失可分为两类，一种是（ ）损失，一种是（ ）损失。（远程压力损失、局部压力损失） 46、外啮合齿轮泵的（ ）、（ ）、（ ）是影响齿轮泵性能和寿命的三大问题。（困油现象、径向不平衡力、泄漏） 47、调速阀是由（ ）与（ ）串联而成的组合阀。（定差减压阀、节流阀） 48、径向柱塞泵改变排量的途径是（ ），轴向柱塞泵改变排量的途径是（ ）。（改变定子和转子间的偏心距、改变斜盘的倾角） 49、根据液流连续性原理，同一管道中各个截面的平均流速与过流断面面积成反比，管子细的地方流速（ ），管子粗的地方流速（ ）。（大、小） 50、节流调速回路根据流量控制阀在回路中的位置不同，分为（ ）、（ ） 和（ ）三种回路。（进油路节流调速回路、回油路节流调速回路、旁油路节流调速回路） 51、常利用三位四通阀的O型中位机能具有（ ）功能。（锁紧） 52、液体在外力作用下流动时，液体分子间的内聚力阻碍分子间的相对 运动而产生一种内摩擦力叫（ ），其大小可用（ ）来衡量。（粘性、粘度） 53、外啮合齿轮泵消除困油现象的方法是（ ），为减小径向不平衡力齿轮泵的（ ）口小于（ ）口。（在端盖上铣两条卸荷槽、压油、吸油） 54、先导式溢流阀由（ ）和（ ）两部分组成。（先导阀、主阀） 55、理想液体的伯努利方程的物理意义为：在管内作稳定流动的理想液体具有（ ）、（ ）和（ ）三种形式的能量，在任意截面上这三种能量都可以（ ），但总和为一定值。（比压能、比位能、比动能、相互转化） 56、调速阀由（ ）和（ ）串接组合而成。（定差减压阀、节流阀） 57、调速回路有（ ）、（ ）和（ ）三种形式。（节流调速回路、容积调速回路、容积节流调速回路） 58、造成液体在间隙中流动的原因有两个，一种是（ ），一种是（ ）。（压差流动、剪切流动） 59、液压控制阀是液压系统中控制油液（ ）、（ ）及流动方向的元件。（压力、流量） 60、液压传动是以（ ）为工作介质，依靠液体的（ ）来实现运动和动力传递的一种传动方式。（液体、压力能） 61、液体流动时分子间的（ ）要阻止分子（ ）而产生的一种（ ），这种现象叫液体的粘性。（内聚力、相对运动、内摩擦力） 62、理想液体作定常流动时，液流中任意截面处流体的（ ）由（ ）、（ ）与比位能组成，三者之间可以互相（ ），但（ ）为一定值。（总比能、比压能、比动能、转化、总和） 63、变量轴向柱塞泵排量的改变是通过调整斜盘（ ）的大小来实现的。 （倾角） 64、液压系统的压力大小取决于（ ）的大小，执行元件的运动速度取决于（ ）的大小。（负载、流量） 65、常用的液压泵有（ ），（ ）和（ ）三大类。液压泵的总效率等于（ ）和（ ）的乘积。（齿轮泵、叶片泵、柱塞泵、容积效率、机械效率） 66、双作用式叶片泵的转子每转一转，吸油、压油各（ ）次，单作用式叶片泵的转子每转一转，吸油、压油各（ ）次。2次、1次 67、液压阀按其用途不同分为（ ）控制阀、（ ）控制阀和（ ）控制阀。（压力、流量、方向） 68、比例阀可以通过改变输入电信号的方法对压力、流量进行（ ）控制。（连续） 69、液压基本回路就是能够完成某种特定控制功能的（ ）和管件的组成。（液压元件） 70、液压系统的压力取决于（ ）的大小。（负载） 71、为减小困油现象的危害，常在齿轮泵啮合部位侧面的泵盖上开（ ）。（卸荷槽） 72、滑环式组合密封圈由（ ）和（ ）组成。（滑环、O形密封圈）
二、判断题 1、标号为N32的液压油是指这种油在温度为400C时，其运动粘度的平均值为32mm2/s。（√） 2、当溢流阀的远控口通油箱时，液压系统卸荷。（√） 3、由间隙两端的压力差引起的流动称为剪切流动。（×）
