实验二 局域网组网
实验二 局域网组建
实验二局域网组建【实验目的】1. 掌握五类双绞线制作直通线和交叉线的方法、线序。
2. 掌握测线仪的使用方法。
3. 学会组建简单的局域网。
4.学习在Windows系统中进行IP地址、网络掩码等配置，进一步掌握用ping、ipconfig、tracert等命令工具来进行网络测试和查看网络状态。
【实验任务】1. 掌握直通线和交叉线的制作方法，线序及线序的原因。
2. 掌握测线仪的使用方法。
3. 学会使用直通线、交叉线和网络设备组建简单的对等网。
4. 进一步常用的网络命令（ipconfig、ping、net、netstat、tracert、arp等）。
【实验工具】Quidway R2621模块化路由器、QuidwayS3026E交换机、Console 配置线缆、双绞线、V24串口线缆、调制解调器、网络检测设备、PC、Window XP 等。
【预备知识】一、双绞线及其制作（一）工具和线序标准本节主要介绍目前局域网中使用最多的双绞线和RJ-45接口的制作过程。
在制作工作开始之前，先来认识在制作过程中要用到的工具和线序标准。
UTP-5双绞线图2.1 非屏蔽双绞线UTP-5(5类非屏蔽双绞线)是目前局域网中使用最为广泛的网线。
它有八根铜质导线两两绞合在一起,每英才旋绞3~4次，绞合的目的是为了减少导线之间的电磁干扰，提高信号传输质量。
导线的主体颜色分别为：橙、蓝、绿、棕。
与橙色线绞合在一起的白线为橙白，与蓝色线绞合在一起的白线为蓝白，与绿色线绞合在一起的白线为绿白，与棕色线绞合在一起的白线为棕白。
UTP-5的有效传输距离为100米/段，传输速率可达100Mbps。
✧RJ-45压线钳图2.2压线钳RJ-45压线钳有三处不同的功能，最前端是剥线口，它用来剥开双绞线外壳。
中间是压制RJ-45头工具槽，这里可将RJ-45头与双绞线合成（将RJ-45接头上的金属片压入线路中，让金属片穿过双绞线的塑料皮，从而和内部铜质导线接触）。
实验二 组建局域网
实验二组建局域网在当今数字化的时代，网络已经成为我们生活和工作中不可或缺的一部分。
局域网作为一种在有限区域内实现设备互联和资源共享的网络架构，具有重要的实用价值。
下面就让我们一起来了解如何组建一个局域网。
要组建局域网，首先得明确我们的需求和目标。
是为了在办公室实现文件共享和协同办公？还是为了在家庭中让多台设备能够同时上网并共享打印机？不同的需求会影响到我们的网络规划和设备选择。
第一步，准备所需的硬件设备。
常见的硬件设备包括计算机、交换机、路由器、网线等。
计算机是局域网中的终端设备，用于数据处理和应用运行。
交换机用于连接多台计算机，实现数据的交换和传输。
路由器则主要用于连接不同的网络，并提供网络地址转换（NAT）等功能。
网线则用于连接各个设备，确保数据的稳定传输。
在选择硬件设备时，需要考虑一些关键因素。
例如，交换机的端口数量要足够满足我们连接设备的需求。
如果需要实现无线网络覆盖，还得选择支持无线功能的路由器。
网线的质量也会影响网络的稳定性，尽量选择质量较好的网线。
第二步，进行网络布线。
根据实际的场地布局和设备位置，合理规划网线的走向。
一般来说，网线应该沿着墙壁或者天花板的隐蔽位置铺设，以保持美观和安全。
在布线过程中，要注意避免网线过度弯曲或者拉扯，以免影响数据传输质量。
第三步，连接设备。
将计算机通过网线连接到交换机的端口上，然后将交换机与路由器相连。
如果有打印机等其他设备，也可以按照相应的接口连接到网络中。
接下来，我们需要对网络设备进行配置。
首先是计算机的网络设置。
在 Windows 操作系统中，打开“控制面板”，选择“网络和共享中心”，然后点击“更改适配器设置”。
右键单击本地连接，选择“属性”，在弹出的对话框中选择“Internet 协议版本4（TCP/IPv4）”，点击“属性”按钮。
在接下来的对话框中，可以选择“自动获取 IP 地址”和“自动获取 DNS服务器地址”，也可以手动设置固定的 IP 地址和 DNS 服务器地址。
实验二：计算机局域网的设计与组建课件
Company Logo
计算机局域网的几种拓扑结构:
星型网络拓扑结构
Company Logo
计算机局域网的几种拓扑结构:
树形网络拓扑结构
Company Logo
计算机局域网的几种拓扑结构:
Company Logo
LOGO
Company Logo
需掌握的内容：
介绍计算机网络的结构特点
介绍计算机局域网的几种拓扑结构
网线的两种不同制作方法
路由器的基本配置 设计、组建一个实验室的计算机局域网
Company Logo
介绍计算机网络的结构特点:
（4）设置计算机
在计算机桌面，鼠标右键单击网上邻居选择属 性→鼠标右键单击本地连接选择属性→双击Internet协议(TCP/IP)
→选择自动获得IP地址和自动获得DNS服务器地址→点击确定。
Company Logo
设计、组建一个实验室的计算机局域网
（5）设置路由器 打开网页浏览器，输入192.168.1.1(路由器给定)，输入用户名和 密码(默认均为guest)。进入路由器设置界面，在页面上选择上网 方式(WAN连接类型选静态IP)，设置上网参数即IP地址(由指导教师 提供IP地址)，点击保存并重启。等待1~2分钟后，打开路由器配置 页面，点击运行状态，即可看到路由器已经正常连接Internet。 （6）调试检测网络。 检查计算机上网情况，进入路由器设置页面，调试路由器其它功能
Company Logo
路由器的基本配置
图2打开网上邻居属性
Company Logo
路由器的基本配置
图3本地连接属性
实验二 组建局域网

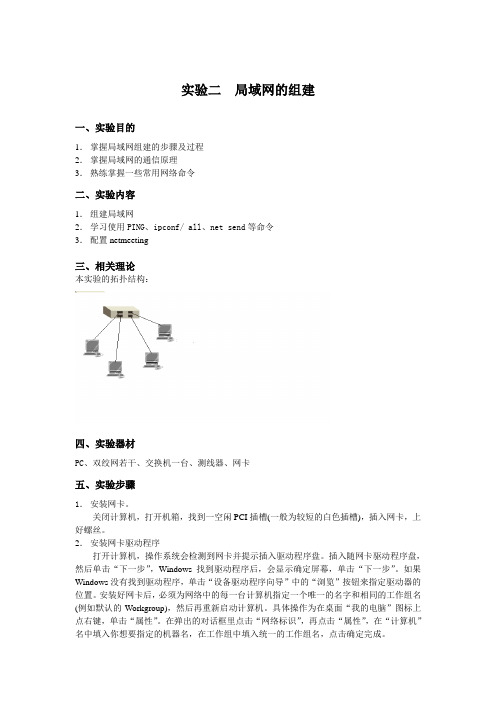

实验二局域网的组建一、实验目的1．掌握局域网组建的步骤及过程2．掌握局域网的通信原理3．熟练掌握一些常用网络命令二、实验内容1．组建局域网2．学习使用PING、ipconf/ all、net send等命令3．配置netmeeting三、相关理论本实验的拓扑结构：四、实验器材PC、双绞网若干、交换机一台、测线器、网卡五、实验步骤1．安装网卡。
关闭计算机，打开机箱，找到一空闲PCI插槽(一般为较短的白色插槽)，插入网卡，上好螺丝。
2．安装网卡驱动程序打开计算机，操作系统会检测到网卡并提示插入驱动程序盘。
插入随网卡驱动程序盘，然后单击“下一步”，Windows找到驱动程序后，会显示确定屏幕，单击“下一步”。
如果Windows没有找到驱动程序，单击“设备驱动程序向导”中的“浏览”按钮来指定驱动器的位置。
安装好网卡后，必须为网络中的每一台计算机指定一个唯一的名字和相同的工作组名(例如默认的Workgroup)，然后再重新启动计算机。
具体操作为在桌面“我的电脑”图标上点右键，单击“属性”。
在弹出的对话框里点击“网络标识”，再点击“属性”，在“计算机”名中填入你想要指定的机器名，在工作组中填入统一的工作组名，点击确定完成。
3．安装必要的网络协议在桌面“网上邻居”图标上单击右键，点击“属性”，在“本地连接”图标上单击右键，在弹出的属性对话框里点击“安装”，双击“协议”安装“Internet协议(TCP/IP)”，双击“客户”安装“Microsoft网络客户端”，重新启动计算机。
4．连接网线首先使用测线器检测网线是否可用，检查完后将网线一头插在网卡接头处，一头插到交换机，看到网卡和交换机指示灯亮起，及网线连接完毕。
交换机指示灯为一黄灯，一绿灯。
5．设置IP地址在局域网上的所有计算机，其IP 地址的前三个字节都应该是相同的。
比如说，若有一个包括128 台主机的局域网，这些主机的IP 地址就可以从192.168.1. x 开始分配，其中x 表示1到128中任意一个数字。
最新网络实验二组网实验实验报告
最新网络实验二组网实验实验报告
实验目的：
1. 掌握网络实验中二组网的基本原理和配置方法。
2. 学习如何通过实验环境搭建和优化网络性能。
3. 理解网络故障诊断的基本流程和处理方法。
实验环境：
1. 硬件设备：交换机、路由器、计算机、网络测试仪器。
2. 软件工具：网络协议分析软件、虚拟局域网（VLAN）配置工具、网络模拟软件。
实验步骤：
1. 设计网络拓扑结构，明确各设备之间的连接关系。
2. 配置交换机和路由器，包括VLAN划分、路由协议配置等。
3. 在计算机上设置IP地址和子网掩码，确保设备间可以通信。
4. 使用网络测试工具进行连通性测试，记录测试结果。
5. 分析网络性能，如传输速率、延迟等，并尝试进行优化。
6. 模拟网络故障，进行故障诊断和恢复操作。
实验结果：
1. 成功搭建了二组网环境，各设备间通信正常。
2. VLAN配置正确，不同VLAN间的隔离效果符合预期。
3. 路由协议配置有效，网络中的路由选择正确。
4. 网络性能测试显示，传输速率和延迟均在可接受范围内。
5. 通过调整配置参数，优化了部分网络性能。
6. 故障模拟和恢复操作顺利，加深了对网络故障处理的理解。
实验结论：
通过本次实验，我们对二组网的搭建、配置和优化有了更深入的理解。
同时，我们也学习到了如何进行网络故障的诊断和处理，这将对我们
未来在网络管理和维护方面的工作大有裨益。
实验局域网组网方案设计
理工大学Intranet组建与管理实验报告院〔系〕：计算机工程学院专业：网络工程姓名:班级：网络学号:实验名称：局域网组网方案设计实验时间: 2021.3.22 实验地点: 网络工程实验室实验1 局域网组网方案设计一实验目的：〔1〕掌握按照接入层、会聚层、核心层三层模型设计局域网拓扑结构的方法。
〔2〕掌握网络设备选型的方法。
〔3〕掌握对局域网综合布线系统进行需求分析的方法和步骤。
〔4〕掌握对局域网综合布线系统进行设计的方法和步骤。
〔5〕学会正确选择布线材料。
〔6〕学会正确绘制综合布线系统工程图。
二实验内容：某建筑物10层，每层结构都一样，如以下图所示〔以5楼为例〕，即建筑平面示意图。
两边是房间，中间是走廊。
楼的总长度59m，其中每层弱点竖井间长为3m，02至17号房每个房间长各6m，18和19号房长8m；楼宽为17m，房间宽5m，走廊宽7m。
该楼房房间和走廊都有吊顶，楼高3.5m，吊顶后楼的净高2.8m。
现在准备为该建筑物组建计算机网络，设备间放在一楼的弱点井房，其他楼层的弱点井房为楼层配线间，配线间都使用立式机柜，机柜放在弱电井下侧。
信息点分布在各个房间中。
请为该建筑物设计局域网组网方案。
三实验步骤1、为该建筑物局域网综合布线作简单的需求分析，给出工作区信息点数量的估算和在各个房间里的分布位置情况；符合的国际/国内标准；使用的年限、综合布线系统要到达的目标和性能要求等。
以下图为楼层信息点分布的一个例如，做信息点数量估算时可参考以下图格式。
楼层1F 2F 3F 4F 5F 6F01 房 6 6 6 6 6 602 房 6 6 6 6 6 6 合 计03 房 6 6 6 6 6 6 04 房 6 6 6 6 6 6 05 房 6 6 6 6 6 6 06 房 6 6 6 6 6 6 07 房 6 6 6 6 6 6 08 房 6 6 6 6 6 6 09 房 6 6 6 6 6 6 10 房 6 6 6 6 6 6 11 房 6 6 6 6 6 6 12 房 5 4 6 6 6 6 13 房 5 3 4 3 5 5 14 房 4 6 5 6 5 5 15 房 4 5 5 5 3 3 小计 78 78 90 84 90 90510楼层信息点分布图:2、用Visio软件绘制出网络拓扑结构图、综合布线系统拓扑结构图。
实验二 组网入门
实验二 网线的制作（一）一、 目的要求1．了解局域网的组网方式以及标准568A 与568B 网线的线序；2．掌握RJ-45头的制作，网线的连通性测试。
二、 实验环境RJ －45头若干、双绞线若干米、RJ －45压线钳一把、测试仪一套。
三、 预备知识1．双绞线双绞线（Twisted Pair ）是综合布线工程中最常用的一种传输媒体，由两根绝缘的铜线互绞在一起构成而得名。
双绞线这样互相缠绕的目的，就是利用铜线中电流产生的电磁场互相作用抵消邻近线路的干扰，并减少来自外界的干扰。
每对线在每英寸上相互缠绕的次数决定其抗干扰的能力和通信的质量，缠绕得越紧密其通信质量越高，就可以支持更高的网络数据传输速率，当然它的成本也就越高。
双绞线的连接器也已标准化，在日常的局域网当中，一般的双绞线、集线器和交换机均使用RJ-45连接器进行连接。
2．RJ-45连接器RJ-45连接器俗称水晶头，前端有8个凹槽，凹槽内有8个金属接点，当金属片面对我们时从左至右引脚序号是1-8（如图1-1），序号对网络连线非常重要，不能颠倒。
3．568A 及568BEIA/TIA 的布线标准中规定了两种双绞线的线序568A 和568B 。
对RJ-45接线方式规定如下：1、2用于发送，3、6用于接收，4、5，7、8是双向线。
图1-1 RJ-45连接器1、2线必须双绞，3、6双绞，4、5双绞，7、8双绞。
这样可以最大限度地抑制干扰信号，提高传输质量。
标准568A ：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8 标准568B ：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--84．直通双绞线如果双绞线的两端均采用同一标准（如568B ），则称这根双绞线为：直通线。
能用于异种网络设备间的联接，如计算机与集线器的联接、集线器与路由器的联接。
这是一种用得最多的联接方式，在实际的使用中，用568A 还是568B 进行连接并没有本质的区别，但使用哪种标准必须明确。
实验二局域网组网new
局域网组网一、实验目的1.掌握交换式以太网的组网方法2.掌握以太网交换机的简单配置3.掌握VLAN的规划和配置二、实验设备一台H3C系列交换机、三台计算机、网线等。
三、实验内容1.构建单交换机以太网2.单交换机VLAN规划和配置将PC1和PC2设为VLAN10，PC3设为VLAN20。
划分VLAN之前，三台计算机之间都可以相互通信，即能够ping通。
划分VLAN之后，只有同一个VLAN中的计算机能够通信（即能ping通），不同VLAN之间的计算机不能通信（即不能ping通）。
单交换机VLAN配置实验组网图三、实验步骤1. 单交换机以太网●使用设备:交换机、计算机、双绞线。
●拓扑结构：星型●连接要求: 计算机分别连入交换机的端口。
必须仔细检查清楚每台PC机连入的交换机端口号，配置好计算机的IP地址。
●连通性测试2. VLAN划分1.在配线架上，分别将表示PC1、PC2、PC3的测试端口与表示交换机的三个端口E1/0/1、E1/0/2、E1/0/3用缆线连接；然后给PC1、PC2、PC3分别配置好IP地址，各计算机的IP地址配置如下表：任务1：在PC1、PC2、PC3之间互相ping，查看它们之间是否可以ping通？2.配置H3C交换机在配线架上，将表示交换机对应的console端口与表示PC1的COM端口相连。
下面，在PC1上通过超级终端对交换机进行配置。
划分VLAN10和VLAN20，并把e1/0/1和e1/0/2加入到VLAN10，把e1/0/3加入到VLAN20。
在交换机上划分两个VLAN的命令配置如下：<H3C>system-view // 进入系统视图[H3C]vlan 10 //划分VLAN 10[H3C–vlan10]port e1/0/1 e1/0/2 //将端口加入VLAN10[H3C–vlan10]quit //退出VLAN10[H3C]vlan 20 //划分VLAN 20[H3C–vlan20]port e1/0/3 //将端口加入VLAN20[H3C–vlan20]quit //退出在配置过程中，随时可以使用display vlan all命令来查看虚拟局域网的划分情况任务2：在PC1、PC2、PC3之间互相ping，查看它们之间是否可以ping通？并分析原因。
实验二 对等网、局域网组网
实验二对等网、局域网组网一、实验目的1．掌握使用交换机进行局域网的连接方法。
2．掌握Windows 2000 Server网络操作系统的安装与交换机的使用方法。
3．掌握局域网中客户机协议的配置与网络资源共享的方法。
二、实验内容1．网络的物理连接1）分小组，每个小组一台8口交换机，将实验一制作的直通双绞线的两个水晶头分别连接接到交换机的接口和计算机的网卡接口。
2）计算机和交换机都加电，检查网络交换和端口指示灯和计算机的网卡指导灯是否正常，若正常则表示物理连接没问题，否则检查原因。
3）配置网络协议网上邻居右键→属性→本地连接的右键→属性，在对话框中设置TCP/IP地址、子网掩码、网关、DNS等。
其中包括：（1）安装网络客户（2）安装网络协议（3）配置工作组（4）配置客户机网卡的IP地址通常在安装网卡后，基本的网络组件，如网络客户、TCP／IP协议都已安装，我们只需进行一些必要的配置即可。
步骤如下：第1步，在控制面板中双击“网络”选项，出现如图1所示的网络属性对话框（如果在桌面上已有“网上邻居”项，也可直接在其上单击鼠标右键，然后选择“属性”选项，同样可打开这样一个网络属性对话框）。
图1(*)第2步，系统自动安装的TCP／IP协议外，我们还需添加NetBEUI协议安装的方法很简单，只需在如图1所示对话框中单击“安装”→“协议”→“添加”。
如图2所示。
图2(*)第3步，在“选择网络协议”对话框中选择“NetBEUI”选项即可。
(*)第4步，安装“Microsoft网络的文件及打印机共享”服务。
在第1步打开的“本地连接属性”对话框中选“安装”→“服务”→“添加”，选“Microsoft网络的文件及打印机共享”即可。
第5步，安装了协议和服务后，现在就要来配置客户机网卡的IP地址了。
在如图3所示对话框中选择对应网卡的TCP／IP项。
图3然后单击“属性”按钮，打开网卡的TCP／IP属性配置对话框，如图4所示。
在下面的“IP地址”和“子网掩码”栏中分别输入一个IP地址和子网掩码。
实验二 局域网组网
实验二局域网组网一、实验目的对等网是常见的架设局域网的方法之一1．熟悉组建对等网络所需的主要步骤和过程2．掌握在对等网络中实现资源共享的基本方法二、实验环境硬件环境：两台或两台以上计算机、网卡、带有RJ-45接头的5类非屏蔽双绞线若干，集线器一台、打印机一台软件环境：Windows 2000 Professional三、实验内容本实验主要完成Windows 2000 Professional对等网络的组建，并采用拓朴结构为星形结构，传输介质为双绞线的方案，主要内容包括：网卡驱动程序的安装、网络协议的添加及配置、共享设置、标识计算机与内容四、实验步骤范例：实现一个对等网的组建，其过程主要分为以下几个步骤：1．安装网卡：关闭各计算机的电源，打开计算机的机箱，将网卡插入适当的扩展槽中，拧紧螺丝钉，再重新安装好机箱盖。
（对于内嵌网卡的主板，此步可省略。
）2．连接网线：此步主要是网卡、网线与网络设备的连接，用带RJ-45接口的双绞线连接计算机网卡口与集线器端口。
3．安装网卡驱动程序。
正确安装完网卡后，打开计算机，Windows都会自动检测到新安装的网卡，会出现硬件设备的提示，根据提示来安装网卡的驱动程序。
4．配置网络协议。
右击桌面上的“网络邻居”，在快捷菜单中选择“属性”。
右击“本地连接”，在快捷菜单中选择“属性”。
在出现的“本地连接属性”对话框中选择“Internet协议（TCP/IP）”项，单击“属性”按钮，如图所示。
设置完毕后，单击“确定”按钮。
不用重新启动计算机设置即可生效。
5．标识计算机。
右击“我的电脑”，在弹出的快捷菜单中选择“属性”，在“系统特性”对话框中单击“网络标识”标签。
6．测试网络的连通性网络配置好后，测试它是否畅通是非常必要的，通常采用的方法有：（1）通过“网上邻居”查看连接到网络上的所有计算机。
（2）通过“网上邻居”搜索指定的计算机。
（3）使用ping命令网络的连通性。
7．设置共享五、调试过程及实验结果六、总结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一 RJ-45接口连线实验
一、实验题目
RJ-45接口连线实验
二、实验课时
4课时。
三、实验目的：
掌握使用双绞线作为传输介质的网络连接方法，学会制作两种类型的接头。
学会测线器的使用方法。
四、实验内容和要求：
1．仔细阅读实验文档，决定实验环境中需要制作的网线的类型和需要使用的线序。
2．按以下步骤制作网线（两人合作制作一根网线）：
（1）抽出一小段线，然後先把外皮剥除一段（一般为3~4cm）
（2）将双绞线反向缠绕开(按顺序)
（3）根据标准排线（注意这里非常重要）排线顺序为：
直通线：（机器与集线器连）
1 2 3 4 5 6 7 8
A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；
B端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
（4）铰齐线头（注意线头长度）与水晶头长度一致即可，过长会造成外漏过多，不牢固。
（5）插入插头（将双绞线按照排好的顺序，用双手按紧使其成一字排开，然后贴着水晶头
壁快速插入）
（6）用打线钳夹紧
（7）用同样方法制作另一端
3．使用测试仪或万用表测试连接逻辑正确与否，断路导致无法通信，短路可能损坏网卡或集线器。
五．实验心得：
通过对水晶头的制作，我了解到我们不论作什么都不能“人云亦云”，只看到事态发展的
结果而忽略了过程与原理，在使用设备是要多问几个为什么，并且动手实践一下，毕竟
“实践是检验真理的唯一标准”。
/view/c94f2e669b6648d7c1c746a4.html
实验二局域网组网
一、实验题目
局域网组网。
二、实验课时
4课时。
三、实验目的
1．参观校园网或商学院局域网，对计算机网络组成、硬件设备等有一定的了解。
2．利用网络设备，学生自己组成局域网，培养学生的动手能力。
3．使学生进一步了解局域网组网技术，培养分析问题、解决问题的能力，提高查询资料和撰写书面文件的能力。
四、实验内容和要求
1．了解局域网的组成、各种设备的用途。
网线、交换机、两台以上带网卡的电脑就可以组成局域网
作用是资源共享、上网共享、打印机共享
路由器的功能主要就是创建存储转发表提供数据的寻址转发。
是个向导。
集线器的功能要简单得多，仅仅实现了物理层的功能，就是起到把多个终端简单连接的作用。
交换机是一种基于MAC（网卡的硬件地址）识别，能完成封装转发数据包功能的网络设备。
交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发
者和目标接收者之间建立临时的交换路径，使数据帧直接由源地址到达目的地址Hub就是中心的意思，像树的主干一样，它是各分支的汇集点。
HUB是一个共享设备，主要提供信号放大和中转的功能，它把一个端口接收的所有信号向所有端口分发出去。
包括网络硬件和网络软件二大部分。
网络硬件主要包括网络服务器、工作站、外设等，如果要进行网络互连，还需要网桥、路由器、网关，以及网间互连线路等。
网络软件网络
接口卡、传输介质，根据传输介质和拓扑结构的不同，还需要集线器（HUB）、集中器
（concentrato主要是网络操作系统和满足特定应用要求的网络应用软件。
局域网(LAN)的名字本身就隐含了这种网络地理范围的局域性。
由于较小的地理范围的局限性。
由于较小的地理范围,LAN通常要比广域网(WAN)具有高的多的传输速率,例如，目
前LAN的传输速率为10Mb/s,FDDI的传输速率为100Mb/s,而WAN的主干线速率国内目前仅
为64kbps或 2.048Mbps,最终用户的上线速率通常为14.4kbps。
LAN的拓扑结构目前常用的是总线型和环行。
这是由于有限地理范围决定的。
这两种结构很少在广域网环境下使用。
LAN还有诸如高可靠性、易扩缩和易于管理及安全等多种特性
2．利用实验室提供的网络设备和双绞线，5～6位同学一组，将计算机组成一局域网，并对局域网进行相应配置。
首先，要保证所有电脑访问一个大的局域网，就必须让所有电脑都在一个局域网IP地址段内。
这只要将所有电脑、数据服务器、局域网接入网线连接到交换机上即可，不知道你的交换机是多少口的，够不够。
不够就再添加一个或几个集线器就行。
而要上网的电脑需要单独连接一个带网管的交换机，这个交换机要连接上网设备，比如拨号用的ADSL猫之类的设备。
然后设置这个交换机那些能上网，那些不能上网。
3．独立完成上述内容，并提交书面实验报告。
