一、凝汽设备的组成及任务
凝汽器（也称复水器）除了进汽口之外，可以认为它是一个密 闭的容器。凝汽器内布臵了很多冷却管。冷却水（也称循环水）源 源不断地在冷却管内流过，这时冷却水就构成了凝汽器的冷源。进 入凝汽器的蒸汽遇冷凝结成水，放出的汽化潜热被冷却水带走，使 凝汽器内的蒸汽接近冷源温度，由于蒸汽的饱和压力与其饱和温度 是相对应的，因此凝汽器内能够形成高度真空。 例如：从饱和水蒸气表上可查到： 对应30℃的饱和蒸汽，其饱和压力是0.004241MPa； 对应35℃的饱和蒸汽，其饱和压力是0.005622MPa。
2．传热端差 δt
凝汽器的端差反映了凝汽器内部的传热好坏。若端差小则传热效果好同 时真空也会较高。 当冷却水量和冷却水进口温度一定时：凝汽器真空随机组负荷减小而升高； 当冷却水量和机组负荷一定时：凝汽器的真空将随冷却水进口温度的降低而 升高。因此，在其他条件相同的情况下，凝汽器的真空，冬天要比夏天高些。
本节需要掌握以下几个知识点
凝汽设备的组成及任务 凝汽器的结构 凝汽器的热力特性 抽气器的作用及工作原理
凝汽器是属于凝汽式汽轮机的辅机范畴的，它是凝汽式机组的一个 重要组成部分，因为它工作性能的好坏直接影响着整个机组的热经济性 和安全性，所以，掌握凝汽器的工作原理及特性是十分必要的。
最后应该明确，对每一个工况，凝汽器都有一个对应的最有利真空。以 此为基准，真空再提高，将使机组的热经济性降低。真空过度降低，即所谓 真空恶化，将引起一系列不良后果。如使机组的理想焓降相应减小，在认为 此时机组的损失基本不变的前提下，机组的效率要降低；低压缸因蒸汽温度 升高而变形，使机组内动静之间的间隙变化，间隙消失会引起机组振动；有 的机组，低压转子的轴承座落在低压缸上（亦称轴承不落地，国产 50MW、 100MW、200MW汽轮机就是这种结构），当低压缸膨胀时，原来分配在轴系各 轴承上的负荷要发生变化，这也能引起机组振动；机组背压变化，轴向推力 也随着变化，变化幅度大了，也影响机组的安全运行；由于铜管和凝汽器壳 体的线胀系数不一样，真空的频繁变化，会使铜管端部在管板中的胀紧程度 遭到破坏；真空恶化时，空气分压力增大，使凝结水中的含氧量增加等等。 因此，一旦真空恶化时，机组被迫减负荷或停机。
汽轮机凝汽器主要功能与结构
汽轮机凝汽器主要功能与结构一、主要功能：1.冷凝高温高压蒸汽：汽轮机排出的高温高压蒸汽在凝汽器中经过冷却和凝结，将其转化为液态水。
冷凝过程中，蒸汽中的热量被传递给冷却介质，从而使蒸汽降温冷凝，同时冷却介质被加热，实现热量的传递和能量的回收。
2.回收热量和能量：在凝汽器中，蒸汽的冷凝释放出的热量可被用于加热水或其他介质，实现余热回收和能量再利用，提高动力装置的热效率和经济性。
通过热量回收，可减少外部供热和燃料消耗，从而降低能源消耗和环境污染。
3.提高汽轮机的工作性能：凝汽器可以在较低的背压下运行，通过保持凝汽器中的真空度，避免蒸汽泄漏和背压升高，确保汽轮机的正常工作。
降低背压有助于提高汽轮机的出力和总效率，减少功率损失和能量浪费。
4.防止蒸汽回流：凝汽器还起到阻止蒸汽回流到汽轮机中的作用。
当蒸汽冷凝成液态水后，通过排放系统排出，避免了蒸汽回流到汽轮机中，保护汽轮机的工作性能和正常运行。
二、结构：1.蒸汽进口：汽轮机排出的高温高压蒸汽通过进口管道进入凝汽器，通常位于凝汽器的上部。
蒸汽进口处还常设置雾化器，用于将蒸汽雾化成细小水滴，增加其与冷却介质的接触面积，促进热量传递和冷凝。
2.冷却介质流动通道：在凝汽器中，冷却介质（如冷却水）通过流动通道与蒸汽接触，从而吸收蒸汽的热量，实现蒸汽的冷凝和能量的回收。
冷却介质流动通道通常采用多管或盘管结构，以增加接触面积，提高换热效果。
3.凝结器：凝汽器中的凝结器是蒸汽冷凝的主要部分，通常采用多管或盘管结构。
冷凝器壁与冷却介质之间的接触面积较大，有利于热量的传递和冷凝。
凝结器内部常设有除气装置，用于去除凝结器中的气体，以保持凝汽器的真空度。
4.液态水排出：冷凝后的液态水通过排水系统排出凝汽器。
排水系统需要具备良好的排水性能，以确保液态水能够顺利排出，避免积水和堵塞。
排水系统还常设置与增压器，用于提升液态水的压力，方便排出。
5.真空系统：凝汽器内部需要保持一定的真空度，以阻止蒸汽泄漏和背压升高。

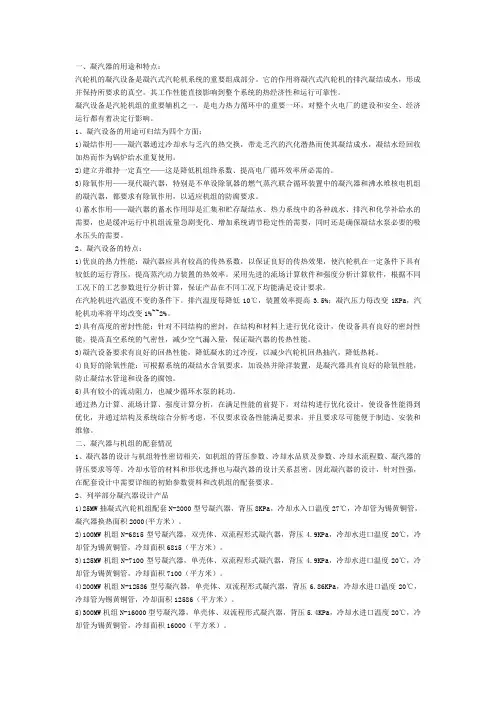

凝汽器型号知识
一、凝汽器的用途和特点：汽轮机的凝汽设备是凝汽式汽轮机系统的重要组成部分。
它的作用将凝汽式汽轮机的排汽凝结成水，形成并保持所要求的真空。
其工作性能直接影响到整个系统的热经济性和运行可靠性。
凝汽设备是汽轮机组的重要辅机之一，是电力热力循环中的重要一环，对整个火电厂的建设和安全、经济运行都有着决定行影响。
1、凝汽设备的用途可归结为四个方面：1)凝结作用——凝汽器通过冷却水与乏汽的热交换，带走乏汽的汽化潜热而使其凝结成水，凝结水经回收加热而作为锅炉给水重复使用。
2)建立并维持一定真空——这是降低机组终系数、提高电厂循环效率所必需的。
3)除氧作用——现代凝汽器，特别是不单设除氧器的燃气蒸汽联合循环装置中的凝汽器和沸水堆核电机组的凝汽器，都要求有除氧作用，以适应机组的防腐要求。
4)蓄水作用——凝汽器的蓄水作用即是汇集和贮存凝结水、热力系统中的各种疏水、排汽和化学补给水的需要，也是缓冲运行中机组流量急剧变化、增加系统调节稳定性的需要，同时还是确保凝结水泵必要的吸水压头的需要。
2、凝汽设备的特点：1)优良的热力性能：凝汽器应具有较高的传热系数，以保证良好的传热效果，使汽轮机在一定条件下具有较低的运行背压，提高蒸汽动力装置的热效率。
采用先进的流场计算软件和强度分析计算软件，根据不同工况下的工艺参数进行分析计算，保证产品在不同工况下均能满足设计要求。
在汽轮机进汽温度不变的条件下。
排汽温度每降低10℃，装置效率提高3.5%；凝汽压力每改变1KPa，汽轮机功率将平均改变1%~~2%。
2)具有高度的密封性能：针对不同结构的密封，在结构和材料上进行优化设计，使设备具有良好的密封性能，提高真空系统的气密性，减少空气漏入量，保证凝汽器的传热性能。
3)凝汽设备要求有良好的回热性能，降低凝水的过冷度，以减少汽轮机回热抽汽，降低热耗。
4)良好的除氧性能：可根据系统的凝结水含氧要求，加设热并除洋装置，是凝汽器具有良好的除氧性能，防止凝结水管道和设备的腐蚀。
汽轮机凝汽器 (2)
汽轮机凝汽器1. 引言汽轮机凝汽器是汽轮机系统中非常关键的组件，其主要功能是将汽轮机排出的高温高压蒸汽冷却凝结，并收集凝结后的水蒸气，以便再次送入汽轮机进行循环使用。
本文将对汽轮机凝汽器的工作原理、结构、性能以及应用进行详细介绍。
2. 工作原理汽轮机凝汽器的工作原理是利用冷却介质（一般为水）将高温高压蒸汽冷却至饱和状态以下，从而使蒸汽凝结为水，并将凝结后的水排出。
具体而言，汽轮机排出的高温高压蒸汽经过凝汽器内部的换热管道，通过外部注入的冷却水将其冷却降温，同时冷却水也被加热而变成蒸汽。
最终，冷却后的蒸汽凝结成水，流入凝汽器的底部集水器，再经由排水管道排出系统。
3. 结构汽轮机凝汽器通常由几个主要部分组成，包括换热管道、冷却水系统、集水器、排水管道等。
3.1 换热管道换热管道是汽轮机凝汽器中起关键作用的部分。
通常由一系列平行布置的管道组成，旨在提供充足的表面积以促进热量的传递与交换。
这些管道通常采用耐腐蚀材料制成，以应对高温高压下的工作环境。
3.2 冷却水系统冷却水系统用于提供冷却介质以将高温高压蒸汽冷却至饱和状态以下。
一般而言，冷却水系统由水源、泵站和循环系统组成。
水源可以是自来水、河水、湖水等，在经过处理后供给凝汽器使用。
3.3 集水器集水器位于凝汽器的底部，用于收集凝结后的水并将其排出。
集水器通常由锥形结构构成，以在凝结水流入时，引导水流向中心集中并加速排出。
3.4 排水管道排水管道用于将集水器中的凝结水排出系统。
排水管道通常通过重力作用或者辅助排水装置，将凝结水导向到目标地点，以可以再次利用或者排出系统。
4. 性能及影响因素汽轮机凝汽器的性能直接关系到汽轮机的工作效率。
以下是一些影响汽轮机凝汽器性能的重要因素：4.1 温度差汽轮机凝汽器的效率与凝汽器出口水温与环境温度的温度差有关。
温度差越大，排出的冷凝汽水温度越低，效率越高。
4.2 冷却水质量冷却水的质量也直接影响凝汽器的性能。
水中的杂质和硬度会导致管道堵塞或者产生腐蚀。
凝汽器
分类
分类
按蒸汽凝结方式的不同凝汽器可分为表面式（也称间壁式）和混合式（也称接触式）两类。在表面式凝汽器 中，与冷却介质隔开的蒸汽在冷却壁面上（通常为金属管子）被冷凝成液体。冷却介质可以是水或空气。水冷表 面式凝汽器按冷却水的流动方式分为单流程(图1)、双流程(图2)两种。在混合式凝汽器中，蒸汽是在与冷却介质 混合的情况下被冷凝成液体的。被冷凝的蒸汽既可是水蒸汽，也可是其他物质的蒸气。
高分子材料保护凝汽器腐蚀源自 谢谢观看清洗清洗
凝汽式汽轮机是现代火电站和核电站广泛采用的典型汽轮机。凝汽设备是汽轮机装置的重要组成部分，它的 设计制造和运行质量的优劣，直接影响汽轮机装置的经济性和安全性。
凝汽器清洗凝汽设备在汽轮机装置的热力循环中起到冷源的作用。降低汽轮机排气温度和排气压力，可以提 高热循环效率。凝汽器的主要作用，一是在汽轮机排汽口建立并保持高度真空，二是在汽轮机排汽凝结的水作为 锅炉给水，构成一个完整的循环。而凝汽器通过与循环水进行热交换，使凝汽器保持较高的真空度。凝汽器真空 过低会严重影响电厂机组的安全经济运行,而造成凝汽器真空过低其中一个重要原因就是凝汽器冷却水管结垢。凝 汽器的结垢对凝集器的性能影响较大，它不仅使汽机端差增大，而且使汽机真空度降低，排气温度升高，影响汽 轮机的经济性和安全性。
5、成本低：清洗价格只有高压水射流清洗价格的1/2。
设计
设计
设计汽轮机凝汽器时，应根据汽轮机排汽量、排汽面积、年或月平均水温和供水方式，对背压、冷却水倍率 （指冷却水量与被冷凝蒸汽量的质量比，一般为 50～120）和冷却水管内流速等进行技术经济比较，确定最佳方 案。凝汽器在结构上应有合理的管束排列，以提高总的传热系数和降低汽侧阻力；合理布置空气冷却区和抽气口， 防止形成空气死区；配备有效的抽气设备，以保证良好的热交换；喉部要有良好的空气动力特性，以保证排汽较 均匀地进入冷却管束表面，不致形成汽流旋涡而浪费部分冷却面积；整个外壳要有良好的气密性和足够的刚度， 以利于提高真空严密性和防止外壳变形；要使汽流良好地加热凝结水，并达到一定的除氧效果；根据管子振动计 算选择合理的中间支撑板跨距，避免运行时引起管束共振而使管束遭到破坏。

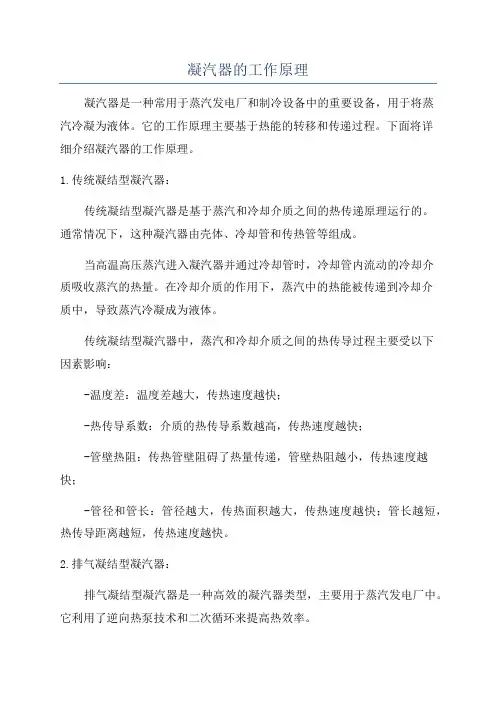

凝汽器的工作原理
凝汽器的工作原理凝汽器是一种常用于蒸汽发电厂和制冷设备中的重要设备，用于将蒸汽冷凝为液体。
它的工作原理主要基于热能的转移和传递过程。
下面将详细介绍凝汽器的工作原理。
1.传统凝结型凝汽器：传统凝结型凝汽器是基于蒸汽和冷却介质之间的热传递原理运行的。
通常情况下，这种凝汽器由壳体、冷却管和传热管等组成。
当高温高压蒸汽进入凝汽器并通过冷却管时，冷却管内流动的冷却介质吸收蒸汽的热量。
在冷却介质的作用下，蒸汽中的热能被传递到冷却介质中，导致蒸汽冷凝成为液体。
传统凝结型凝汽器中，蒸汽和冷却介质之间的热传导过程主要受以下因素影响：-温度差：温度差越大，传热速度越快；-热传导系数：介质的热传导系数越高，传热速度越快；-管壁热阻：传热管壁阻碍了热量传递，管壁热阻越小，传热速度越快；-管径和管长：管径越大，传热面积越大，传热速度越快；管长越短，热传导距离越短，传热速度越快。
2.排气凝结型凝汽器：排气凝结型凝汽器是一种高效的凝汽器类型，主要用于蒸汽发电厂中。
它利用了逆向热泵技术和二次循环来提高热效率。
这种凝汽器的核心是一个独立的排气器。
在蒸汽轮机中，蒸汽从高压侧流向低压侧，蒸汽中含有大量的潜热和显热。
排气凝结型凝汽器使得高温高压蒸汽在压缩阶段产生的热能可以回收利用。
工作过程如下：-高温高压蒸汽从高压侧进入排气凝结器的冷凝区；-在冷凝区，蒸汽通过传热管散发热量，冷却介质吸收这些热量并升温；-升温后的冷却介质继续流动到蒸汽压缩区；-在蒸汽压缩区，冷却介质和压缩机工作，则冷凝区的蒸汽中的热量被吸收，压缩机产生的热量由冷却介质带走；-蒸汽压缩后再次进入热回路循环。
这种方式能够提高发电厂的热效率，减少热能的浪费。
总之，凝汽器的工作原理是通过热传递的过程将蒸汽冷凝成为液体。
对于传统凝结型凝汽器来说，蒸汽和冷却介质之间的热传导是关键；而排气凝结型凝汽器则利用了二次循环和逆向热泵技术来提高热效率。
这些工作原理在蒸汽发电厂和制冷设备中得到广泛应用，发挥着重要的作用。
凝汽器参数
凝汽器参数凝汽器是蒸汽动力系统中的重要设备，主要用于将高温高压蒸汽冷凝为液体，实现能量转换和循环利用。
凝汽器参数是指凝汽器在设计和运行中所需要关注的一些重要参数，下面将对几个常见的凝汽器参数进行介绍。
1. 凝汽器热负荷：凝汽器热负荷是指单位时间内需要冷凝的蒸汽量，通常以千瓦或吨的形式表示。
凝汽器的热负荷大小直接影响凝汽器的尺寸和冷却能力，对于设计和选型非常重要。
2. 凝汽器温度差：凝汽器温度差是指凝汽器冷却介质（通常为冷却水）进口温度与蒸汽饱和温度之间的差值。
温度差越大，冷凝效果越好，但也会增加冷却介质的消耗。
3. 凝汽器冷却面积：凝汽器冷却面积是指凝汽器内部用于冷凝蒸汽的表面积，通常以平方米表示。
冷却面积的大小直接影响凝汽器的冷却效果和热负荷能力。
4. 凝汽器压力损失：凝汽器压力损失是指蒸汽在凝汽器内部流动时由于阻力而造成的压力降低。
压力损失越大，蒸汽流速越慢，冷凝效果越好，但也会增加能耗。
5. 凝汽器效率：凝汽器效率是指凝汽器实际冷凝热量与理论冷凝热量之间的比值。
凝汽器效率越高，能量转换越有效率。
6. 凝汽器冷却水流量：凝汽器冷却水流量是指用于冷却凝汽器的冷却水的流量，通常以立方米/小时表示。
冷却水流量的大小直接影响凝汽器的冷却效果和热负荷能力。
7. 凝汽器冷却水温升：凝汽器冷却水温升是指冷却水在流经凝汽器后的温度上升值。
温升越大，冷却效果越好，但也会增加冷却水的能耗。
8. 凝汽器冷却水压降：凝汽器冷却水压降是指冷却水在流经凝汽器时由于阻力而造成的压力降低。
冷却水压降越大，冷却效果越好，但也会增加能耗。
9. 凝汽器材质：凝汽器材质是指凝汽器的主要构成材料。
常见的凝汽器材质有铜管、钢管、不锈钢管等，选择合适的材质可以提高凝汽器的抗腐蚀性和使用寿命。
10. 凝汽器排污方式：凝汽器排污方式是指凝汽器中积聚的冷凝液体如何排出。
常见的排污方式有自动排污和手动排污两种，选择合适的排污方式可以方便凝汽器的维护和使用。
凝汽器工作原理
凝汽器工作原理
凝汽器是一种常见的热交换设备，广泛应用于蒸汽动力系统、
空调系统等领域。
它的主要作用是将蒸汽冷凝成液体，并将其排出
系统，同时回收热量。
那么，凝汽器是如何工作的呢？接下来，我
们将详细介绍凝汽器的工作原理。
首先，凝汽器通常由管束和冷却介质组成。
当高温高压的蒸汽
进入凝汽器时，它与管束表面的冷却介质接触，导致蒸汽的温度迅
速下降。
在这个过程中，蒸汽释放出的热量被传递给冷却介质，使
其升温。
随着温差的减小，蒸汽逐渐冷凝成液体，并在管束内壁上
凝结成水滴。
这些水滴会不断增多，最终汇聚成液体，被排出系统。
其次，凝汽器的工作原理涉及热量传递和相变过程。
在蒸汽冷
凝的过程中，热量从蒸汽传递给冷却介质，使其升温。
同时，蒸汽
由气态转变为液态，释放出潜热。
这种热量传递和相变过程是凝汽
器能够实现蒸汽冷凝的关键。
最后，凝汽器的工作原理还与流体力学有关。
在凝汽器内部，
蒸汽和冷却介质之间存在着复杂的流动和传热过程。
通过合理设计
管束结构和流体流动方式，可以最大限度地提高热交换效率，从而
实现快速、高效的蒸汽冷凝。
总的来说，凝汽器通过热量传递和相变过程，将高温高压的蒸汽冷凝成液体，并将其排出系统，同时回收热量。
它在热动力系统和空调系统中发挥着重要作用，是保证系统正常运行的关键设备之一。
通过深入了解凝汽器的工作原理，可以更好地应用和维护这一重要设备，确保系统的稳定运行和高效工作。
凝汽器的概述
凝汽器的概述
凝汽器是一种用于将蒸汽转化为液态水的装置。
凝汽器广泛应用于电力、石油化工、制药、食品等行业，其主要作用是将汽轮发电机中的饱和蒸汽在回路中冷却并凝结成液体。
凝汽器可以提高发电机的效率，降低能源消耗，缩短工作周期，减少污染和排放，具有重要的意义和价值。
凝汽器的原理是利用水冷却管或空气冷却器降低蒸汽的温度，使其凝结成液体，并回收利用。
凝汽器的种类比较多，主要分为风冷和水冷两种。
风冷凝汽器主要是利用自然风或风扇将空气流过蒸汽管和冷却管，将蒸汽冷却成液态水并排放。
水冷凝汽器利用冷却水流经蒸汽管和冷却管，将蒸汽冷却成液态水并进行回收利用。
凝汽器的性能主要表现在四个方面：冷却效果、排放效果、水资源利用效果和工作效率。
冷却效果是凝汽器的关键指标之一，影响着凝汽器使用效果和成本。
排放效果是考察凝汽器是否污染环境和对气体排放的贡献，水资源利用效果是指凝汽器是否节约水资源，避免造成水资源浪费和污染。
工作效率则是指凝汽器的作业效率和稳定性，直接影响到工程的设计和生产效果。
作为一种重要的能源应用设备，凝汽器不仅需要具备可靠的性能指标，还需要注重节能、环保、资源利用等方面。
在未来，随着绿色能源越来越受到重视，凝汽器的应用领域也将不断拓宽和深化。
凝汽器的发展将推动行业稳步发展，创造更大的经济效益和社会价值。
汽轮机辅机介绍之凝汽器
汽轮机辅机介绍之凝汽器凝汽器作为凝汽式汽轮机组最主要的凝汽设备，其任务是在汽轮机排汽口建立并保持高度真空，把汽轮机的排汽凝结成水，通过凝结水泵送至除氧器，形成供给锅炉的给水；凝汽器真空的好坏会直接影响机组正常工况的运行，可以说凝汽器运行效果的优劣直接会影响到汽轮机组的安全、经济、高效运行。
1.凝汽器的工作原理：凝汽器中的真空的形成主要原因是由于汽轮机排出的乏汽被冷却凝结成水，其比容急剧缩小。
如蒸汽在绝对压力4Kpa时蒸汽的体积比水的体积大3万多倍，当排汽凝结成水后，体积就大为缩小，使凝汽器形成高度真空。
2.凝汽器的作用：凝汽器是使驱动汽轮机做功后排出的蒸汽变成凝结水的热交换设备。
蒸汽在汽轮机内完成一个膨胀过程后，在凝结过程中，排汽体积急剧缩小，原来被蒸汽充满的空间形成了高度真空。
凝结水则通过凝结水泵经给水加热器、给水泵等输送进锅炉，从而保证整个热力循环的连续进行，其作用如下：1)在汽轮机排汽口造成较高真空，使蒸汽在汽轮机中膨胀到最低压力，增大蒸汽在汽轮机中的可用焓降，提高循环热效率；2)将汽轮机的低压缸排出的蒸汽凝结成水，重新送回锅炉进行循环；3)汇集各种疏水，减少汽水损失。
4)凝汽器也用于增加除盐水(正常补水) 3.凝汽器真空形成和维持必须具备的条件：①凝汽器铜管必须通过一定的冷却水量；②凝结水泵必须不断的把凝结水抽走，避免水位升高，影响蒸汽的凝结；③抽气器必须把漏入的空气和排汽中的其它不凝结气体抽走。
4.凝汽器的端差凝汽器压力下的饱和水蒸气温度与凝汽器冷却水出口温度之差称为端差。
对一定的凝汽器，端差的大小与凝汽器冷却水入口温度、凝汽器单位面积蒸汽负荷、凝汽器铜管的表面洁净度，凝汽器内的漏入空气量以及冷却水在管内的流速有关。
一个清洁的凝汽器，在一定的循环水温度和循环水量及单位蒸汽负荷下就有一定的端差值指标，一般端差值指标是当循环水量增加，冷却水出口温度愈低，端差愈大，反之亦然；单位蒸汽负荷愈大，端差愈大，反之亦然。
