77.预应力锚固系统安装
预应力锚索施工技术
预应力锚索施工技术预应力锚索是一种广泛应用于岩土工程中的加固技术，它通过将高强度的钢绞线或钢丝束锚固在岩土体中，施加预应力来提高岩土体的稳定性和承载能力。
预应力锚索施工技术具有施工灵活、效果显著、适应性强等优点，在边坡防护、隧道支护、坝体加固等工程中发挥着重要作用。
一、预应力锚索的构成与工作原理预应力锚索通常由锚头、锚索体和锚固体三部分组成。
锚头位于锚索的外端，用于连接张拉设备并锁定预应力；锚索体一般采用高强度的钢绞线或钢丝束，是传递预应力的主要部件；锚固体则埋设在岩土体中，通过粘结或机械锚固的方式将锚索固定。
其工作原理是在锚索体上施加预应力，使岩土体产生压缩变形，从而提高岩土体的抗剪强度和稳定性。
预应力锚索可以有效地限制岩土体的变形和位移，增强岩土体的自承能力，降低工程风险。
二、施工前的准备工作在进行预应力锚索施工之前，需要进行充分的准备工作。
首先，要对施工现场进行详细的勘察，了解岩土体的性质、结构和地下水情况等，为设计和施工提供依据。
其次，根据勘察结果和工程要求，进行预应力锚索的设计，确定锚索的长度、直径、间距、预应力大小等参数。
此外，还需要准备好施工所需的材料和设备，如钢绞线、锚具、钻孔设备、注浆设备、张拉设备等，并对设备进行调试和检验，确保其性能良好。
三、钻孔施工钻孔是预应力锚索施工中的关键工序之一。
钻孔的质量直接影响到锚索的锚固效果和工程质量。
在钻孔过程中，要根据设计要求选择合适的钻孔设备和钻进工艺，控制钻孔的直径、深度和倾斜度。
一般来说，钻孔直径应比锚索体直径大 10 20mm ，钻孔深度应超过锚索设计长度 05 10m ，钻孔倾斜度应符合设计要求。
在钻孔过程中，要注意防止孔壁坍塌和卡钻等事故的发生。
如果遇到软弱地层或破碎带，可以采用跟管钻进、护壁泥浆等措施进行处理。
钻孔完成后，要及时进行清孔，清除孔内的岩屑和泥浆，保证孔底干净。
四、锚索制作与安装锚索制作是将钢绞线或钢丝束按照设计要求进行下料、编束和组装。

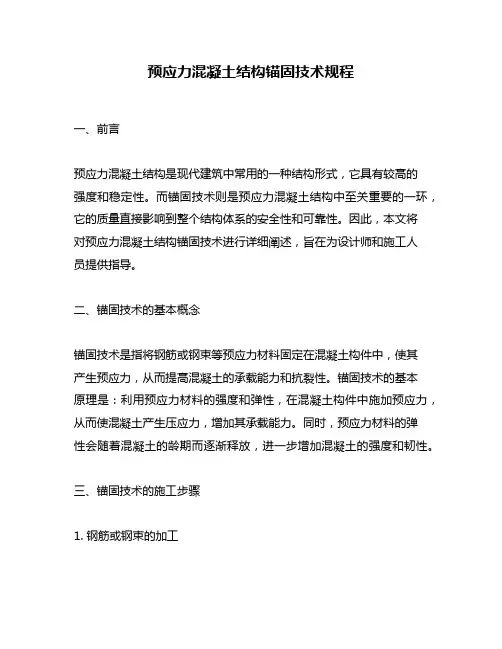

预应力混凝土结构锚固技术规程
预应力混凝土结构锚固技术规程一、前言预应力混凝土结构是现代建筑中常用的一种结构形式，它具有较高的强度和稳定性。
而锚固技术则是预应力混凝土结构中至关重要的一环，它的质量直接影响到整个结构体系的安全性和可靠性。
因此，本文将对预应力混凝土结构锚固技术进行详细阐述，旨在为设计师和施工人员提供指导。
二、锚固技术的基本概念锚固技术是指将钢筋或钢束等预应力材料固定在混凝土构件中，使其产生预应力，从而提高混凝土的承载能力和抗裂性。
锚固技术的基本原理是：利用预应力材料的强度和弹性，在混凝土构件中施加预应力，从而使混凝土产生压应力，增加其承载能力。
同时，预应力材料的弹性会随着混凝土的龄期而逐渐释放，进一步增加混凝土的强度和韧性。
三、锚固技术的施工步骤1. 钢筋或钢束的加工首先，需要对钢筋或钢束进行加工。
钢筋或钢束应按照设计要求进行切割、弯曲等加工，同时应注意加工的精度和质量。
加工完成后，应对钢筋或钢束进行清洗，以确保其表面光洁无杂质。
2. 锚固孔的钻制在混凝土构件中钻制锚固孔。
钻孔的位置、深度和直径应符合设计要求，并应注意孔的质量和精度。
钻孔时应采取有效的防尘措施，以避免孔内沉积物对锚固效果的影响。
3. 锚固套筒的安装安装锚固套筒。
锚固套筒应与孔的尺寸匹配，并应注意安装的深度和角度。
安装过程中应使用专用工具，并应保证套筒的垂直度和水平度。
4. 钢筋或钢束的穿线穿线是指将钢筋或钢束从锚固套筒的一侧穿过，然后在另一侧拉紧。
穿线过程中应注意钢筋或钢束的位置和方向，以确保其满足设计要求。
5. 锚固胶的注入将锚固胶注入锚固套筒中。
注入时应注意胶的质量和流动性，并应控制注入量和速度。
注入完成后，应充分挤压胶体，以确保其充满整个锚固孔。
6. 拉力试验在注入胶体后，应进行拉力试验，以检验锚固的质量和可靠性。
试验时应注意试验设备的精度和标准，以确保试验结果的准确性。
四、锚固技术的注意事项1. 设计要求在进行锚固技术施工前，应仔细阅读设计方案，了解钢筋或钢束的数量、类型和规格，以及锚固孔的位置、深度、直径等要求。
风力发电机组预应力锚栓基础安装
风力发电机组预应力锚栓基础安装近几年，随着开发大规模风力发电，我国已经成为全球风电设备制造第一大国和风电装机容量第一大国。
截至2012年年底，中国已突破62GW风力发电装机容量。
在风电场大规模开发的同时，风场开发技术和风电设备技术也得到了发展和日臻完善。
下面为大家介绍的是在风场建设中，我公司研发制造的新型风电机组基础-预应力锚栓基础，该技术的应用不仅缩短了施工工期，为业主方节约了大量投资，由于减少了钢筋用量和混凝土，还发挥了节能减排的作用。
在风的推动下风电机组是生产电力。
风是不稳定的，众所周知，不仅有方向的变化，还有大小的变化，紊流相互影响。
甚至转到不同位置的风轮上叶片，所经受的风的大小，不同的时间也不一样。
风电机组的运行特点就是这种变化有时还非常大。
一、新型预应力锚栓基础用于固定机组的混凝土结构是风电机组基础，它不仅要对机组的最大倾覆载荷进行抵抗，而且要承受塔筒及机组的重量，在各种载荷下确保机组的安全运行。
作为风电场建设重要组成部分的风电机组基础，不仅关系风场的投资，还影响着风场的安全可靠运行。
传统的风电机组基础（图1）是埋入一段塔筒（基础环）在承台式基础中，机组安装时，将基础环法兰和塔筒法兰连接。
图1传统风电机组基础改为预应力锚栓基础（图2）是典型的米字梁基础，通过载荷计算和受力分析将基础结构优化，使得整个基础的钢筋用量和混凝土用量减少了 30%的，为业主节约了投资成本。
图2新型梁板式预应力锚栓基础将混凝土浇筑和锚栓固定在一起并不是这种基础形式，它是由下锚板、上锚板、PVC护管、锚栓等组成，用PVC护管在下锚板和上锚板之间将混凝土与锚栓隔离，而且要密封，水不能进入到护管内在浇筑过程中，对锚栓以免造成腐蚀（图3）。
当锚栓承受拉力时，会均匀受力在锚栓的下锚板以上部分，整个锚栓成为弹性体，没有刚性部分和弹性部分的界面，从而应力集中的现象可以避免，增强风机运行的安全可靠性。
图3预应力锚栓基础的现场安装二、预应力锚栓基础组合件的安装过程1、准备工作1.1图纸中根据预应力锚栓基础锚栓组合件清单，对各部件清点各部件数量，并进行外观检查。
预应力锚索施工技术
预应力锚索施工技术一、预应力锚索施工技术原理预应力锚索的原理是利用锚索的预应力将不稳定的岩土体与稳定的地层连接在一起，形成一个整体，共同承担外部荷载。
当锚索受到张拉时，钢绞线或钢丝束产生弹性伸长，对岩土体施加压力，增加岩土体之间的摩擦力和粘结力，提高岩土体的抗剪强度和稳定性。
二、预应力锚索施工工艺流程1、施工准备熟悉施工图纸和技术要求，进行现场勘察和测量。
准备施工所需的材料、设备和机具，如钢绞线、锚具、钻孔机、注浆机等。
搭建施工平台和安全防护设施。
2、钻孔根据设计要求确定钻孔位置和角度。
使用钻孔机进行钻孔，钻孔过程中要注意控制钻孔的直径、深度和垂直度。
钻孔完成后，进行清孔，清除孔内的岩屑和泥浆。
3、锚索制作与安装根据设计要求截取钢绞线或钢丝束，并进行编束。
在钢绞线或钢丝束的一端安装锚具。
将制作好的锚索缓慢地插入钻孔中，确保锚索的位置和角度正确。
4、注浆采用压力注浆法，将水泥浆或水泥砂浆注入钻孔中。
注浆过程中要控制注浆压力和注浆量，确保浆液充满钻孔和锚索周围的空隙。
5、张拉与锁定待浆液达到设计强度后，对锚索进行张拉。
按照设计的张拉顺序和张拉力进行分级张拉，每级张拉后要持荷一定时间。
张拉完成后，使用锚具将锚索锁定。
6、封锚对锚头进行保护和处理，采用混凝土或水泥砂浆进行封锚。
三、预应力锚索施工要点1、钻孔质量控制钻孔直径和深度要符合设计要求，偏差应在允许范围内。
控制钻孔的垂直度，避免孔斜过大影响锚索的安装和受力。
2、锚索制作钢绞线或钢丝束的材质和规格要符合设计要求，无锈蚀和损伤。
编束要整齐，锚固段和自由段的长度要准确。
3、注浆质量浆液的配合比要符合设计要求，保证浆液的强度和流动性。
注浆压力和注浆量要控制得当，确保浆液充满钻孔。
4、张拉控制张拉设备要进行标定和校验，确保张拉力的准确性。
严格按照设计的张拉顺序和张拉力进行张拉，记录张拉数据。
5、封锚处理封锚混凝土或水泥砂浆要密实，无裂缝和空鼓。
四、预应力锚索施工质量控制1、原材料质量控制对钢绞线、锚具、水泥等原材料进行检验，确保质量合格。

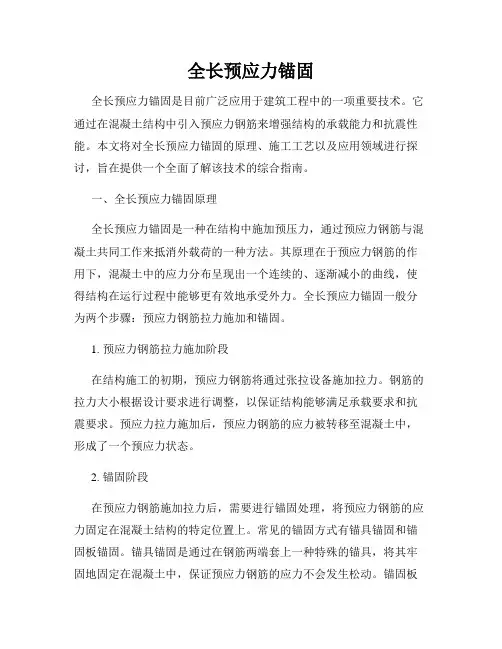

全长预应力锚固
全长预应力锚固全长预应力锚固是目前广泛应用于建筑工程中的一项重要技术。
它通过在混凝土结构中引入预应力钢筋来增强结构的承载能力和抗震性能。
本文将对全长预应力锚固的原理、施工工艺以及应用领域进行探讨，旨在提供一个全面了解该技术的综合指南。
一、全长预应力锚固原理全长预应力锚固是一种在结构中施加预压力，通过预应力钢筋与混凝土共同工作来抵消外载荷的一种方法。
其原理在于预应力钢筋的作用下，混凝土中的应力分布呈现出一个连续的、逐渐减小的曲线，使得结构在运行过程中能够更有效地承受外力。
全长预应力锚固一般分为两个步骤：预应力钢筋拉力施加和锚固。
1. 预应力钢筋拉力施加阶段在结构施工的初期，预应力钢筋将通过张拉设备施加拉力。
钢筋的拉力大小根据设计要求进行调整，以保证结构能够满足承载要求和抗震要求。
预应力拉力施加后，预应力钢筋的应力被转移至混凝土中，形成了一个预应力状态。
2. 锚固阶段在预应力钢筋施加拉力后，需要进行锚固处理，将预应力钢筋的应力固定在混凝土结构的特定位置上。
常见的锚固方式有锚具锚固和锚固板锚固。
锚具锚固是通过在钢筋两端套上一种特殊的锚具，将其牢固地固定在混凝土中，保证预应力钢筋的应力不会发生松动。
锚固板锚固则是将预应力钢筋穿过一块金属板，在其两端进行焊接，形成一个稳定的固定点。
锚固的目的在于保证预应力钢筋的作用不会因为外界因素而失效。
二、全长预应力锚固的施工工艺全长预应力锚固的施工过程需要严格按照规范进行，以确保结构的稳定性和安全性。
下面主要介绍全长预应力锚固的施工工艺。
1. 钢筋制作与加工在施工前，需要对预应力钢筋进行制作与加工。
根据设计图纸中的要求，预应力钢筋将被制作成特定的长度和截面形状。
在制作过程中，需要采用专用设备对钢筋进行张拉和弯曲处理，以满足结构的设计要求。
2. 锚具/锚固板的安装根据设计要求，预应力钢筋的锚具或锚固板将被安装在混凝土中予以锚固。
在安装过程中，需要确保锚具或锚固板与混凝土之间的质量以及其固定性能。

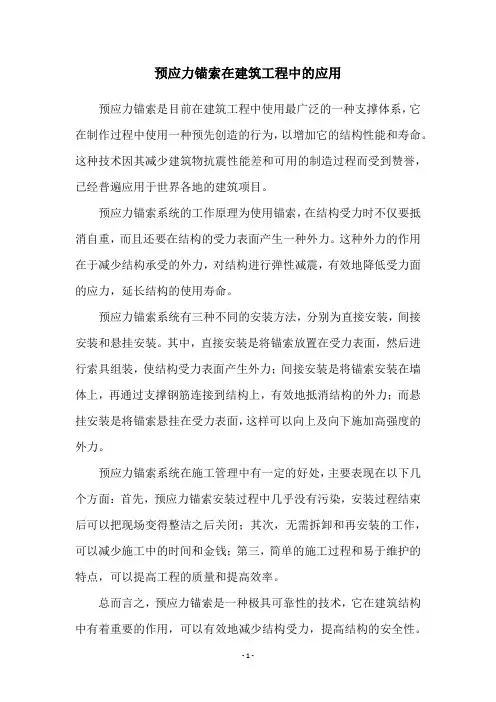

预应力锚索在建筑工程中的应用
预应力锚索在建筑工程中的应用
预应力锚索是目前在建筑工程中使用最广泛的一种支撑体系，它在制作过程中使用一种预先创造的行为，以增加它的结构性能和寿命。
这种技术因其减少建筑物抗震性能差和可用的制造过程而受到赞誉，已经普遍应用于世界各地的建筑项目。
预应力锚索系统的工作原理为使用锚索，在结构受力时不仅要抵消自重，而且还要在结构的受力表面产生一种外力。
这种外力的作用在于减少结构承受的外力，对结构进行弹性减震，有效地降低受力面的应力，延长结构的使用寿命。
预应力锚索系统有三种不同的安装方法，分别为直接安装，间接安装和悬挂安装。
其中，直接安装是将锚索放置在受力表面，然后进行索具组装，使结构受力表面产生外力；间接安装是将锚索安装在墙体上，再通过支撑钢筋连接到结构上，有效地抵消结构的外力；而悬挂安装是将锚索悬挂在受力表面，这样可以向上及向下施加高强度的外力。
预应力锚索系统在施工管理中有一定的好处，主要表现在以下几个方面：首先，预应力锚索安装过程中几乎没有污染，安装过程结束后可以把现场变得整洁之后关闭；其次，无需拆卸和再安装的工作，可以减少施工中的时间和金钱；第三，简单的施工过程和易于维护的特点，可以提高工程的质量和提高效率。
总而言之，预应力锚索是一种极具可靠性的技术，它在建筑结构中有着重要的作用，可以有效地减少结构受力，提高结构的安全性。
它不仅可以减少施工过程中所耗费的时间和金钱，更重要的是，它可以延长结构的使用寿命，提高结构的抗震性能，使建筑结构更加安全可靠，为普通市民提供更安全舒适的生活环境。
风力发电机组预应力锚栓安装施工技术
风力发电机组预应力锚栓安装施工技术摘要：目前，国内风电场的建设数目和规模不断增加，但是，在风电机组中，一般都是将基础环嵌入到基础环境中，使其与风机上半部分的基础相连。
在此情况下，地基圈是将风机上半部分所受的力，转移至地面，以保证整个风机上半部分的稳定性。
但基础环埋入深度不大，基础环壁上留有少量的孔洞，很少有钢筋穿过，也没有设置螺栓；由于没有与地基的钢筋进行焊接，所以地基的整体性、耐久性和抵抗疲劳荷载的能力都会受到影响。
而预应力锚栓基础则是将锚杆整体贯穿于地基中，并将钢筋与锚杆进行交叉安装，因此，地基的整体性较好；采用高强度锚杆水力张拉器对锚杆进行预张力，使上部锚杆和下部锚杆同时受拉，从而提高了地基的耐久性和抵抗疲劳荷载的能力。
关键词：风力发电机组；预应力锚栓；安装施工技术近年来，国内风电场建设规模日益扩大，但大多数风电机组采用的都是埋设于地下的基座。
基础环的作用是将风箱的基础与风箱的上半部分相连，因此，基础环的作用就是将风箱的上半部分承受的荷载传递到基座上，从而确保风箱的稳定。
但基础环埋设深度较浅，基础环壁孔隙度较小，内含的钢筋较少，且无锚栓；未与地基钢筋焊接，导致地基环的耐久性、承载力和完整性较差。
预应力锚栓基础主要是利用锚杆在地基中均匀地布置，钢筋与锚杆之间的交叉框架结构，使地基的整体性高。
1风机预应力锚栓基础应用研究现状在此基础上，重点是对基础的承载力进行检测，并对基础的稳定性进行检测，确定基础的容许沉降与倾斜；进行了地基锚固件的设计和其它一些问题的探讨。
随着风电场建设规模的扩大，风电场向大型化方向发展，以百万级风力发电机为代表的大型风力发电机得到了广泛的应用。
但是，由于大型机组的单机自重增大，施工现场的地质情况比较复杂，对风机的联接形式提出了更高的要求。
2011年，我国将该技术与锚杆组件产品的生产工艺进行了结合，并将融合创新后的技术应用到了国内的风电场建设中，这是风电建设技术中的一次重要创新。
预应力锚固工程施工安全技术规程
预应力锚固工程施工安全技术规程前言预应力锚固工程作为一项大型施工工程，涉及到工程建设的多个方面以及众多的参与人员和设备。
同时，预应力锚固工程的施工质量和安全性也直接影响整个工程的使用寿命和安全性。
为了确保预应力锚固工程的质量和安全性，特制定本安全技术规程。
正文一、施工前准备1.施工前必须进行现场安全检查，并严格遵守各项安全操作规定。
2.在施工前，应当制定详细的施工计划，并安排好人员和机械设备的调度安排。
3.为了确保锚杆在固定期限内保持有效的作用，施工前需进行预应力力值检查，同时将测试结果纪录在工程记录簿上。
二、材料的现场检查1.所有要用的材料应当在施工前进行现场检查，并严格遵照规范要求及描绘图纸的要求。
2.施工现场应当有足够的工具和机械设备，以确保施工的质量和效率，并保证施工安全。
三、锚固孔洞的准备1.锚固孔洞必须在施工之前充分清理，并确保孔洞的直径、深度、倾斜度等符合要求。
2.在清理孔洞的过程中，必须使用适当的工具和设备，并避免有害物质污染孔洞。
3.施工人员必须配备适当的安全装备和防护设施，以便在孔洞中进行施工。
四、预应力锚杆的安装1.初次锚固的预应力锚杆的细节处理要进行特别注意。
2.在安装过程中，必须使用适当的工具和设备，并严格遵照规范一步步施工。
在完全锚固之前，不能停止工作。
3.施工现场必须进行充分的安全检查，并严格遵守卫生、安全等各项要求。
4.预应力锚杆必须在常规检查期限内进行检查，以需求其满足设计要求。
五、结论通过此次预应力锚固工程施工安全规程的制定，我们将提高工程质量和安全性，并提高施工效率和工作质量。
我们的目标是确保锚杆在固定期限内保持有效的作用，并为工程的安全和可靠性提供保证。
结束语特别提醒：未在规程范围内详细覆盖到的安全要求和操作规程，都应该根据施工现场实际情况，在审慎考虑之后，按照规范的要求进行操作。
