微机原理存储器读写实验
微机原理存储器读写
微机原理存储器读写存储器是计算机的重要组成部分，用于存储指令和数据。
在微机原理中，存储器读写是指计算机从存储器中读取数据或将数据写入存储器的过程。
本文将重点介绍存储器的读写流程和常见的存储器读写技术。
首先，我们来看一下存储器的基本原理。
存储器由若干个存储单元组成，每个存储单元可以存储一个二进制数据。
存储单元通过地址进行寻址，每个存储单元都有一个唯一的地址。
计算机通过地址线将地址信息发送给存储器，存储器根据地址将相应的数据传输给计算机。
存储器读写是通过存储器控制器来实现的。
存储器控制器是一个电路，它负责处理计算机对存储器的读写请求，并控制存储器的工作。
在读取数据时，计算机将需要读取的地址发送给存储器控制器，控制器将地址传输给存储器，存储器读取相应地址上的数据，并返回给控制器。
控制器再将数据传输给计算机。
在写入数据时，计算机将需要写入的地址和数据发送给控制器，控制器将数据写入相应地址的存储单元。
现在我们来介绍几种常见的存储器读写技术。
1.静态存储器（SRAM）：静态存储器是一种基于触发器电路的存储器，它可以保持存储的数据不变。
SRAM的读写速度快，但占用面积和功耗较大。
SRAM常用于高速缓存和寄存器等需要快速访问的存储器。
2.动态存储器（DRAM）：动态存储器是一种基于电容器的存储器，数据存储在电容器中，并通过刷新电路进行维护。
DRAM的读写速度相对较慢，但占用面积和功耗较小。
DRAM常用于主存储器。
3.只读存储器（ROM）：只读存储器是一种只能读取数据而不能写入数据的存储器。
ROM中的数据在制造过程中被预先编程，无法改变。
ROM 常用于存储固定的指令或数据。
4.可擦除可编程存储器（EPROM）：EPROM是一种可以被电子擦除和重新编程的存储器。
它与ROM类似，但可以通过特定的电压擦除数据并重新编程。
EPROM常用于存储固件和BIOS等需要更新的数据。
5.闪存存储器：闪存存储器是一种非易失性存储器，类似于EPROM。
西电微机原理上机
西电微机原理上机西电微机原理上机主要是通过实验的方式来验证微机原理课程中所学到的理论知识。
通过上机实验，我们可以更好地了解微机的工作原理、数据传输与控制、接口技术以及常见的微机系统组成。
在微机原理上机实验中，通常会有以下几个实验项目：1. 单总线存储器读写实验：通过这个实验项目，我们可以了解到微机存储器的基本原理及其在微机系统中的应用。
通过编写程序来完成对存储器的读写操作，进一步掌握总线操作的相关知识。
2. 中断控制实验：中断是微机系统中重要的一种输入/输出方式。
通过这个实验，我们可以深入了解中断的工作原理以及中断控制的编程技术。
3. 并行与串行接口实验：在微机系统中，与外部设备的数据交互离不开接口技术。
通过这个实验，我们可以学习并熟悉并行与串行接口电路的原理，掌握相应接口的编程技术。
4. 定时器/计数器实验：定时器/计数器是微机系统中常用的计时与计数设备。
通过这个实验，我们可以了解定时器/计数器的基本工作原理以及如何通过编程来实现相应的定时与计数功能。
5. 数字/模拟转换实验：在微机系统中，数字/模拟转换技术被广泛应用于数据采集、信号处理等方面。
通过这个实验，我们可以学习数字/模拟转换的基本原理及其在微机系统中的应用。
通过以上实验项目，我们可以逐步深入了解微机原理的相关知识，掌握相应的实验技术和方法，同时能够独立进行微机系统的设计、搭建与调试工作。
关于每个实验项目的具体操作步骤和实验结果分析，这里就以其中一个实验项目为例来进行详细的说明。
以单总线存储器读写实验为例，具体操作步骤和实验结果分析如下：1. 操作步骤：(1) 连接实验所需的硬件设备，包括微型机实验板、开发板和串口线等；(2) 打开相应的编程开发环境，如Proteus、Keil等；(3) 编写相应的存储器读写程序，包括初始化存储器、写入数据、读取数据等；(4) 下载程序并进行调试，观察存储器读写操作是否正确。
2. 实验结果分析：通过上述操作步骤，我们可以得到以下实验结果：(1) 存储器的读写操作是否正确，即写入的数据是否能够成功地被读取出来；(2) 存储器的读写速度是否满足要求，即存储器读写的时序是否正确；(3) 存储器的容量是否满足要求，即存储器能够存储的数据量大小。
计算机组成原理实验报告6-存储器EM实验（推荐5篇）
计算机组成原理实验报告6-存储器EM实验（推荐5篇）第一篇：计算机组成原理实验报告6-存储器EM实验2.6 存储器EM实验姓名：孙坚学号：134173733班级：13计算机日期：2015.5.29一．实验要求：利用CPTH 实验仪上的K16..K23 开关做为DBUS 的数据，其它开关做为控制信号，实现程序存储器EM 的读写操作。
二．实验目的：了解模型机中程序存储器EM 的工作原理及控制方法。
三．实验电路：存储器EM 由一片6116RAM 构成，是用户存放程序和数据的地方。
存储器EM 通过一片74HC245 与数据总线相连。
存储器EM 的地址可选择由PC或MAR 提供。
存储器EM 的数据输出直接接到指令总线IBUS，指令总线IBUS 的数据还可以来自一片74HC245。
当ICOE 为0 时，这片74HC245 输出中断指令B8。
EM原理图连接线表四．实验数据及步骤：实验1：PC/MAR 输出地址选择置控制信号为：以下存贮器EM实验均由MAR提供地址实验2：存储器EM 写实验将地址0 写入MAR二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据00H 置控制信号为：按STEP键, 将地址0 写入MAR将数据11H写入EM[0]二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据11H 置控制信号为：按STEP键, 将数据11H写入EM[0]将地址1 写入MAR二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据01H 置控制信号为：按STEP键, 将地址1 写入MAR将数据22H写入EM[1]二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据22H 置控制信号为：按STEP键，将数据22H写入EM[1]实验3：存储器EM 读实验将地址0 写入MAR二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据00H 置控制信号为：按STEP键, 将地址0 写入MAR读EM[0]置控制信号为：EM[0]被读出：11H将地址1写入MAR二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据01H 置控制信号为：按STEP键，将地址0写入MAR读EM[1]置控制信号为：EM[1]被读出：22H实验4：存储器打入IR指令寄存器/uPC实验将地址0写入MAR 二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据00H 置控制信号为：按STEP键，将地址0写入MAR读EM[0]，写入IR及uPC置控制信号为：EM[0]被读出：11H 按STEP键，将EM[0]写入IR及uPC，IR=11H，uPC=10H将地址1写入MAR二进制开关K23-K16用于DBUS[7:0]的数据输入，置数据01H 置控制信号为：按STEP键，将地址1写入MAR读EM[1]，写入IR及uPC置控制信号为：EM[1]被读出：22H 按STEP键，将地址EM[1]写入IR及uPC，IR=22H，uPC=20H实验5：使用实验仪小键盘输入EM1．连接J1，J22．打开电源3．按TV/ME键，选择EM4．输入两位地址，00 5．按NEXT，进入程序修改6．按两位程序数据7．按NEXT选择下个地址/按LAST选择上个地址8．重复6，7 步输入程序 9．按RST结束五．心得体会：通过此次实验，我了解了模型机中程序存储器EM 的工作原理及控制方法。
01 存储器读写实验报告
《单片机原理与应用》实验报告2015年10月实验一存储器读写一、实验目的1. 初步掌握Keil C51软件的使用，包括单片机CPU源程序的编辑、编译、模拟调试；2. 强化MCU知识点，MCU应用系统设计技巧。
3. 熟悉在Keil C51环境下观察MCU的内部RAM、外部RAM、I/O端口、程序存储器中内容的方法。
二、实验内容1. 实验前，先看懂下列程序，给每条语句添加注释，并给出程序执行的结果。
2. 在Keil C51环境下编辑程序、编译程序、调试上面的程序。
二、实验步骤1. 启动PC机，打开KEIL软件。
创建工程：工程名称为“存储器读写”。
编辑源程序，其内容为上述汇编语言程序，并保存为文件memoryReadWrite_1.asm。
在所创建的Project文件中，添加文件memoryReadWrite_1.asm，编译程序并进行调试。
（如何建立工程请看JC-51A 说明书.pdf）2. 打开Memory观察窗口、P1观察窗口、CPU寄存器窗口，选择单步执行方式运行程序，观察并记录寄存器（R0、R1）、累加器A、程序状态字PSW、外部存储器RAM的2000H 单元、程序存储器0x0000~0x00003e单元的内容。
三、源程序清单; 存储器读写实验程序; 使用资源：R0、R1、A、DPTR、内存单元2000H、P1、CyORG 0000HSJMP startORG 30Hstart:MOV R0, #07HMOV R1, #0FEHADD A, R0ADDC A, R1 ;将R0值07H与R1值0FEH进位相加，传送到A中MOV DPTR, #2000H ;将数据指针DPTR指向2000HMOVX @DPTR, A ;将相加结果A储存到2000H中MOVX A, @DPTR ;从2000H中提取数据存放到A中INC A ;A中的值加1MOV P1, A ;将A中的值输出到P1口END三、仿真结果寄存器、内存结果如图所示，源程序功能请看源程序清单注释。

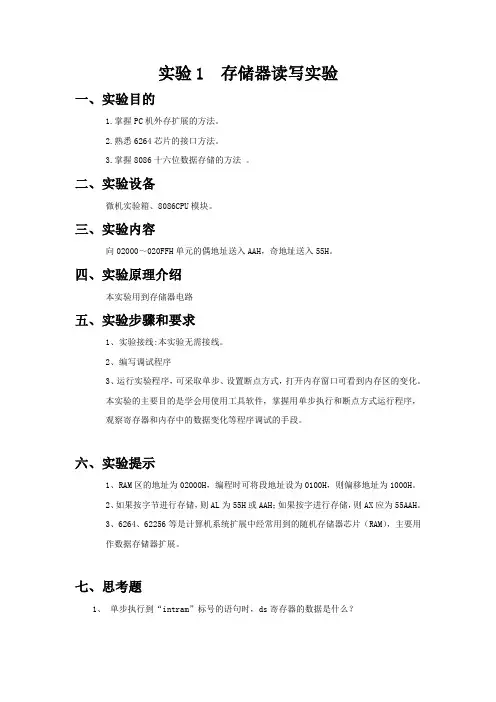

东华大学微机硬件实验
实验1 存储器读写实验一、实验目的1.掌握PC机外存扩展的方法。
2.熟悉6264芯片的接口方法。
3.掌握8086十六位数据存储的方法。
二、实验设备微机实验箱、8086CPU模块。
三、实验内容向02000～020FFH单元的偶地址送入AAH，奇地址送入55H。
四、实验原理介绍本实验用到存储器电路五、实验步骤和要求1、实验接线:本实验无需接线。
2、编写调试程序3、运行实验程序，可采取单步、设置断点方式，打开内存窗口可看到内存区的变化。
本实验的主要目的是学会用使用工具软件，掌握用单步执行和断点方式运行程序，观察寄存器和内存中的数据变化等程序调试的手段。
六、实验提示1、RAM区的地址为02000H，编程时可将段地址设为0100H，则偏移地址为1000H。
2、如果按字节进行存储，则AL为55H或AAH；如果按字进行存储，则AX应为55AAH。
3、6264、62256等是计算机系统扩展中经常用到的随机存储器芯片（RAM），主要用作数据存储器扩展。
七、思考题1、单步执行到“intram”标号的语句时，ds寄存器的数据是什么？答：DS寄存器的数据为0100。
2、采用断点方式运行时执行到第一个断点处，2000H~202FH内存单元的数据是什么？答：2000H~202FH内存单元的数据全为0。
3、执行到第二个断点处，2000H~200FH内存单元的数据是什么？答：2000H~200FH内存单元的数据为AA和55交替出现。
4、并根据观察结果和对源程序的判读简述源程序的运行效果。
答：程序首先将数据段的地址设为0100H，则基址为1000H，然后将SI设为1000H，则物理地址即为2000H，因为要连续给100H个字节写数据，用循环比较方便，给将CX设为100H，用LOOP循环。
首先都写0，然后再写所要的值，仍然用循环。
程序运行到第一个断点，将02000H-020FFH的空间都写为0。
运行到第二个断点，将偶地址写入AA，奇地址写55。

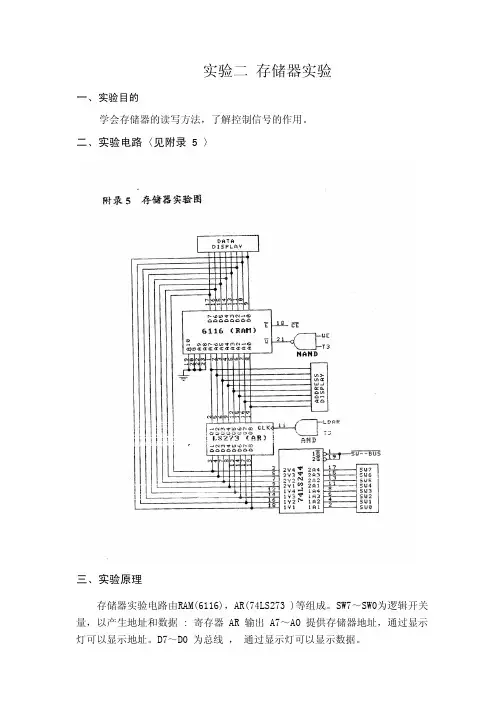

实验二存储器实验
实验二 存储器实验一、实验目的学会存储器的读写方法，了解控制信号的作用。
二、实验电路〈见附录 5 〉三、实验原理存储器实验电路由RAM(6116)，AR(74LS273 )等组成。
SW7～SW0为逻辑开关量，以产生地址和数据 : 寄存器 AR 输出 A7～AO 提供存储器地址，通过显示灯可以显示地址。
D7～D0 为总线 ， 通过显示灯可以显示数据。
当LDAR 为高电平、BUSSW→为低电平 ，T3 信号上升沿到来时， 开关 SW7～SW0 产生的地址信号送入地址寄存器 AR。
当 CE 为低电平、 WE 为高电平、BUSSW→为低电平，T3 上升沿到来时，开关SW7～SW0 产生的数据写入存储器由A7-A0确定的存储单元内。
当CE为低电平、WE为低电平、BUSSW→为高电平，T3上升沿到来时，存储器为读出数据 ，D7～D0显示由A7-A0所确定的地址中的数据。
实验中，除T3信号外，CE、WE、LDAR、BUSSW→为电位控制信号，因此通过对应逻辑开关来模拟控制信号的电平，而LDAR、WE控制信号受时序信号T3定时。
四、实验步骤实验前预置下列逻辑电平状态 :BUSALU→=1、 /PC→SW→=1、BUSBUS=1，BUS0=1、Rl→BUS=1，R2→BUS=1使总线处在空闲状态, TJ、DP对应R→的逻辑开关置成11状态(高电平输出)，时序发生器处于单拍输出状态，实验是在单步状态下进行的， 以便能清楚地看见每一步的运算过程。
将时钟脉冲f0-f3任选一个为“1”，其他三个均为“0”。
实验步骤按表2进行。
实验对表中的开关进行置1或置0，即对有关控制信号置l或置0。
表3中只列出了存储器实验步骤中的一部分，即对几个存储器单元进行了读写，对其它存储单元的操作与之相类似。
表中带↑的地方表示按一次单次脉冲P0。
注意：表中列出的总线显示 D7～DO及地址显示A7～A0，显示情况是:在写入RAM地址时，由 SW7～SW0开关量地址送至 D7～D0，总线显示SW7～SW0开关量，而A7～A0则显示上一个地址，在按P0后，地址才进入AR锁存器， 即在单次脉冲(T3)作用后， A7～A0 同D7～D0才显示一样。
存储器实验实验总结
存储器实验实验总结
以下是存储器实验的实验总结：
实验目的：
通过实验，理解存储器的工作原理，学习如何通过操作存储器实现数据的读写。
实验原理：
存储器是计算机中非常重要的一部分。
它可以存储数据，包括程序和数据。
存储器分为随机存取存储器（RAM）和只读存储器（ROM）两种类型。
RAM存储器可以读写，ROM存储器只读不写。
存储器根据存储单元长度的不同，又可分为字节存储器、字存储器和块存储器。
实验步骤：
1. 准备实验设备：单片机、存储芯片、PC机等。
2. 将存储芯片插入到单片机的适配器中，连接到PC机上。
3. 打开单片机的开关，启动PC机。
4. 在PC机上打开编写好的程序，将程序下载到单片机中。
5. 通过单片机的读写指令，将数据写入存储芯片中。
6. 通过单片机的读指令，从存储芯片中读取指定数据。
7. 程序执行完毕后，可以通过单片机的清零指令清空存储器中的数
据。
实验结果：
通过实验，可以发现存储器的读写速度非常快，可以存储大量的数据。
同时，在读写数据时需要注意数据的地址和格式，否则数据可能会被误读或写入错误的地址。
实验结论：
存储器是计算机中重要的组成部分，掌握存储器的读写原理对于实现计算机的高效运行非常重要。
在进行存储器实验时需要注意数据的格式和地址，避免数据的错误操作。
微机原理实验---存储器的扩展实验
深圳大学实验报告课程名称：微机计算机设计实验项目名称：静态存储器扩展实验学院：信息工程学院专业：电子信息工程指导教师：报告人：学号： 2009100000班级： <1>班实验时间： 2011. 05. 05 实验报告提交时间： 2011. 05. 31教务处制一、实验目的1. 了解存储器扩展的方法和存储器的读/写。
2. 掌握CPU对16位存储器的访问方法。
二、实验要求编写实验程序，将0000H～000FH 共16 个数写入SRAM 的从0000H 起始的一段空间中，然后通过系统命令查看该存储空间，检测写入数据是否正确。
三、实验设备PC 机一台，TD-PITE 实验装置或TD-PITC 实验装置一套。
四、实验原理1、存储器是用来存储信息的部件，是计算机的重要组成部分，静态RAM 是由MOS 管组成的触发器电路，每个触发器可以存放1 位信息。
只要不掉电，所储存的信息就不会丢失。
此，静态RAM 工作稳定，不要外加刷新电路，使用方便。
2、本实验使用两片的62256芯片，共64K 字节。
本系统采用准32 位CPU，具有16 位外部数据总线，即D0、D1、…、D15，地址总线为BHE＃（＃表示该信号低电平有效）、BLE＃、A1、A2、…、A20。
存储器分为奇体和偶体，分别由字节允许线BHE＃和BLE＃选通。
存储器中，从偶地址开始存放的字称为规则字，从奇地址开始存放的字称为非规则字。
处理器访问规则字只需要一个时钟周期，BHE＃和BLE ＃同时有效，从而同时选通存储器奇体和偶体。
处理器访问非规则字却需要两个时钟周期，第一个时钟周期BHE＃有效，访问奇字节；第二个时钟周期BLE＃有效，访问偶字节。
处理器访问字节只需要一个时钟周期，视其存放单元为奇或偶，而BHE＃或BLE＃有效，从而选通奇体或偶体。
五、实验过程1、按图接线好电路。
2. 编写实验程序，经编译、链接无误后装入系统。
实验部分代码如下：STACK SEGMENT STACKDW 32 DUP(?)STACK ENDSCODE SEGMENTSTART PROC FARASSUME CS:CODEMOV AX, 8000H ;MOV DS, AXAA0: MOV SI, 0000H ;MOV CX, 0010HMOV AX, 0000HAA1: MOV [SI], AXINC AXINC SIINC SILOOP AA1MOV AX,4C00HINT 21H ;START ENDPCODE ENDSEND START3. 先运行程序，待程序运行停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
微机原理及单片机应用实验
实验报告
实验 存储器读写实验
实验内容
对指定地址区间的RAM（4000H～4FFH）先进行写数据55AAH，然后将
其内容读出再写到5000H～5FFH中。
实验步骤
l、在系统提示符“P”状态下，按SCAL键。 2、输入执行地
址1850后，按EXEC键。 3、稍后按RST键退出，用存贮
器读方法检查4000H～43FFH中的内容和5000～53FFH中的内容应都是
55AA。
实验程序清单
CODE SEGMENT ;RAM.ASM
ASSUME CS:CODE
PA EQU 0FF20H ;字位口
PB EQU 0FF21H ;字形口
PC EQU 0FF22H ;键入口
ORG 1850h
START: JMP START0
BUF DB ?,?,?,?,?,?
data1:
db0c0h,0f9h,0a4h,0b0h,99h,92h,82h,0f8h,80h,90h,88h,83h,0c6h,0a1h
db 86h,8eh,0ffh,0ch,89h,0deh,0c7h,8ch,0f3h,0bfh,8FH
START0: MOV AX,0H
MOV DS,AX ;写数据段地址
MOV BX,4000H ;内存首址
MOV AX,55AAH ;要写入的字
MOV CX,0200H ;数据长度
RAMW1: MOV DS:[BX],AX ;写数据
ADD BX,0002H ;下一个单元
LOOP RAMW1 ;循环写
MOV AX,4000H ;首址
MOV SI,AX ;SI置源首址
MOV AX,5000H
MOV DI,AX ;DI置目首址
MOV CX,0400H ;数据长度
CLD ;增址
REP MOVSB ;串传送
call buf1 ;写”62256-”
mov cx,0ffh
con1: push cx
call disp ；显示
pop cx
loop con1
call buf2 ;写”--good”
con2: call disp ;显示
jmp con2
DISP: MOV AL,0FFH ;显示子程序 ,5ms
MOV DX,PA
OUT DX,AL
MOV CL,0DFH ;20H ;显示子程序 ,5ms
MOV BX,OFFSET BUF
DIS1: MOV AL,[BX]
MOV AH,00H
PUSH BX
MOV BX,OFFSET DATA1
ADD BX,AX
MOV AL,[BX]
POP BX
MOV DX,PB
OUT DX,AL
MOV AL,CL
MOV DX,PA
OUT DX,AL
PUSH CX
DIS2: MOV CX,00A0H
LOOP $
POP CX
CMP CL,0FEH ;01H
JZ LX1
INC BX
ROR CL,1 ;SHR CL,1
JMP DIS1
LX1: MOV AL,0FFH
MOV DX,PB
OUT DX,AL
RET
BUF1: MOV BUF,06H ;写”62256-”
MOV BUF+1,02H
MOV BUF+2,02H
MOV BUF+3,05H
MOV BUF+4,06H
MOV BUF+5,17H
RET
BUF2: MOV BUF,17H ;写”--good”
MOV BUF+1,17H
MOV BUF+2,09H
MOV BUF+3,00H
MOV BUF+4,00H
MOV BUF+5,0dH
RET
CODE ENDS
END START
实验总结
通过实验进一步了8086的使用，学习汇编语言编程方法及调试技巧。
学会读写存储器。
