【CN209864942U】一种呼吸机气管接头【专利】

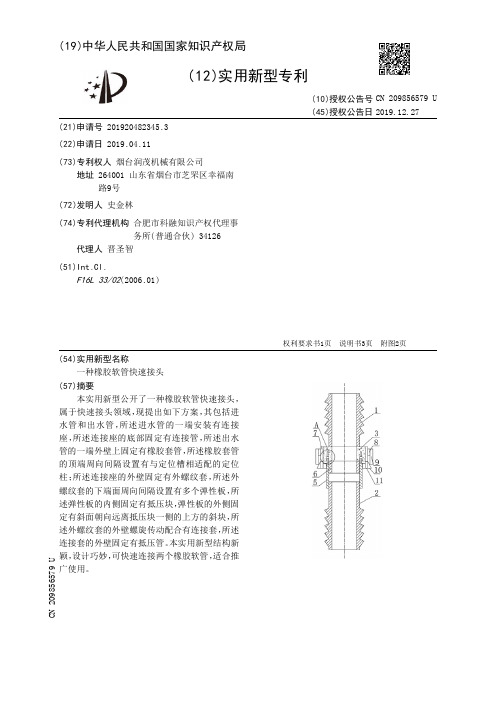

【CN209856579U】一种橡胶软管快速接头【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920482345.3(22)申请日 2019.04.11(73)专利权人 烟台润茂机械有限公司地址 264001 山东省烟台市芝罘区幸福南路9号(72)发明人 史金林 (74)专利代理机构 合肥市科融知识产权代理事务所(普通合伙) 34126代理人 晋圣智(51)Int.Cl.F16L 33/02(2006.01)(54)实用新型名称一种橡胶软管快速接头(57)摘要本实用新型公开了一种橡胶软管快速接头，属于快速接头领域，现提出如下方案，其包括进水管和出水管，所述进水管的一端安装有连接座，所述连接座的底部固定有连接管，所述出水管的一端外壁上固定有橡胶套管，所述橡胶套管的顶端周向间隔设置有与定位槽相适配的定位柱；所述连接座的外壁固定有外螺纹套，所述外螺纹套的下端面周向间隔设置有多个弹性板，所述弹性板的内侧固定有抵压块，弹性板的外侧固定有斜面朝向远离抵压块一侧的上方的斜块，所述外螺纹套的外壁螺旋传动配合有连接套，所述连接套的外壁固定有抵压管。
本实用新型结构新颖，设计巧妙，可快速连接两个橡胶软管，适合推广使用。
权利要求书1页 说明书3页 附图2页CN 209856579 U 2019.12.27C N 209856579U权 利 要 求 书1/1页CN 209856579 U1.一种橡胶软管快速接头，包括进水管（1）和出水管（2），其特征在于，所述进水管（1）的一端安装有连接座（3），所述连接座（3）的底部固定有连接管（6），所述出水管（2）的一端外壁上固定有橡胶套管（5），所述连接座（3）的底部设有与橡胶套管（5）相配合的环形槽（13），所述环形槽（13）的内顶壁周向间隔设置有定位槽（12），所述橡胶套管（5）的顶端周向间隔设置有与定位槽（12）相适配的定位柱（14）；所述连接座（3）的外壁固定有外螺纹套（7），所述外螺纹套（7）的下端面周向间隔设置有多个弹性板（11），所述弹性板（11）的内侧固定有抵压块，弹性板（11）的外侧固定有斜面朝向远离抵压块一侧的上方的斜块（10），所述外螺纹套（7）的外壁螺旋传动配合有连接套（8），所述连接套（8）的外壁固定有抵压管（9）。
【CN209992222U】一种呼吸代谢水的收集装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920638698.8(22)申请日 2019.05.06(73)专利权人 深圳鼎邦健康科技有限公司地址 518000 广东省深圳市南山区高新南一道9号中科研发园3号楼裙楼202(72)发明人 谭庆芝 杨晓军 阮英恒 (74)专利代理机构 深圳市硕法知识产权代理事务所(普通合伙) 44321代理人 王久明(51)Int.Cl.G01N 1/10(2006.01)(54)实用新型名称一种呼吸代谢水的收集装置(57)摘要本实用新型涉及一种呼吸代谢水的收集装置，包括透明的吸管、用以收集代谢水的透明的球冠形的水槽，水槽与吸管可拆装密封连接，吸管成弧形其一端是吸嘴另一端是与水槽连接的截面为圆形的连接部，水槽侧壁向外延伸有与连接部密封连接的圆桶形连接配合部，连接配合部底面的中部设有与吸管相导通并贯通水槽侧壁的通孔，水槽的顶部密封连接有中间设有气孔的顶盖，顶盖上可拆装连接有底座，底座的中部设有圆形通孔并围绕圆形通孔沿底座的轴向向上延伸有空心的球台，球台顶部开口并在内部装有空心塑料球，球台顶部直径大于底部直径。
该实用新型将趣味性和实用性相结合，结构简单，使用方便。
权利要求书1页 说明书4页 附图3页CN 209992222 U 2020.01.24C N 209992222U权 利 要 求 书1/1页CN 209992222 U1.一种呼吸代谢水的收集装置，其特征在于：包括透明的吸管、用以收集呼吸代谢水的透明的球冠形的水槽，所述水槽与吸管可拆装密封连接，所述吸管成弧形其一端是吸嘴另一端是与水槽连接的截面为圆形的连接部，所述水槽外壁向外延伸有与连接部密封连接的圆桶形连接配合部，所述连接配合部底面的中部设有与吸管相导通并贯通水槽侧壁的通孔，所述水槽的顶部密封连接有中间设有气孔的顶盖，所述顶盖上可拆装连接有底座，所述底座的中部设有对应于气孔的圆形通孔并围绕圆形通孔沿底座的轴向向上延伸有空心的球台，所述球台顶部开口并在内部装有空心塑料球，所述球台顶部直径大于底部直径。

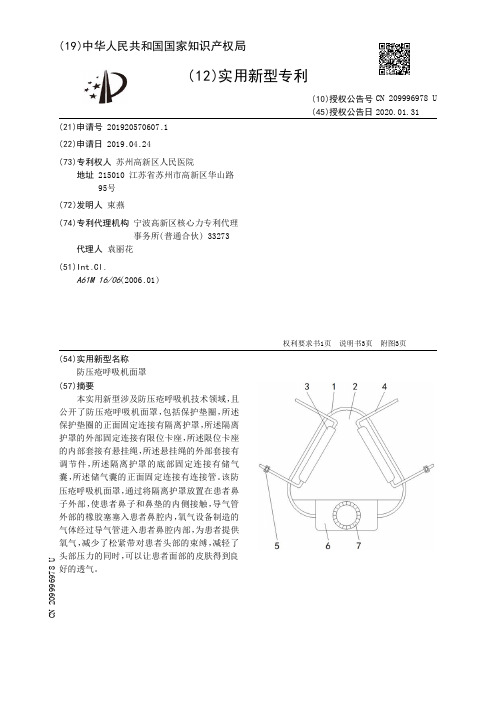

【CN209996978U】防压疮呼吸机面罩【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920570607.1(22)申请日 2019.04.24(73)专利权人 苏州高新区人民医院地址 215010 江苏省苏州市高新区华山路95号(72)发明人 束燕 (74)专利代理机构 宁波高新区核心力专利代理事务所(普通合伙) 33273代理人 袁丽花(51)Int.Cl.A61M 16/06(2006.01)(54)实用新型名称防压疮呼吸机面罩(57)摘要本实用新型涉及防压疮呼吸机技术领域，且公开了防压疮呼吸机面罩，包括保护垫圈，所述保护垫圈的正面固定连接有隔离护罩，所述隔离护罩的外部固定连接有限位卡座，所述限位卡座的内部套接有悬挂绳，所述悬挂绳的外部套接有调节件，所述隔离护罩的底部固定连接有储气囊，所述储气囊的正面固定连接有连接管。
该防压疮呼吸机面罩，通过将隔离护罩放置在患者鼻子外部，使患者鼻子和鼻垫的内侧接触，导气管外部的橡胶塞塞入患者鼻腔内，氧气设备制造的气体经过导气管进入患者鼻腔内部，为患者提供氧气，减少了松紧带对患者头部的束缚，减轻了头部压力的同时，可以让患者面部的皮肤得到良好的透气。
权利要求书1页 说明书3页 附图3页CN 209996978 U 2020.01.31C N 209996978U权 利 要 求 书1/1页CN 209996978 U1.防压疮呼吸机面罩，包括保护垫圈(1)，其特征在于：所述保护垫圈(1)的正面固定连接有隔离护罩(2)，所述隔离护罩(2)的外部固定连接有限位卡座(3)，所述限位卡座(3)的内部套接有悬挂绳(4)，所述悬挂绳(4)的外部套接有调节件(5)，所述隔离护罩(2)的底部固定连接有储气囊(6)，所述储气囊(6)的正面固定连接有连接管(7)，所述储气囊(6)的顶部固定连接有导气管(8)，所述导气管(8)的外部固定连接有橡胶塞(9)，所述隔离护罩(2)内腔前侧壁固定连接有鼻垫(10)，所述隔离护罩(2)由外到内依次包括抗磨层(11)、第一弹力层(12)、阻燃层(13)和第二弹力层(14)。

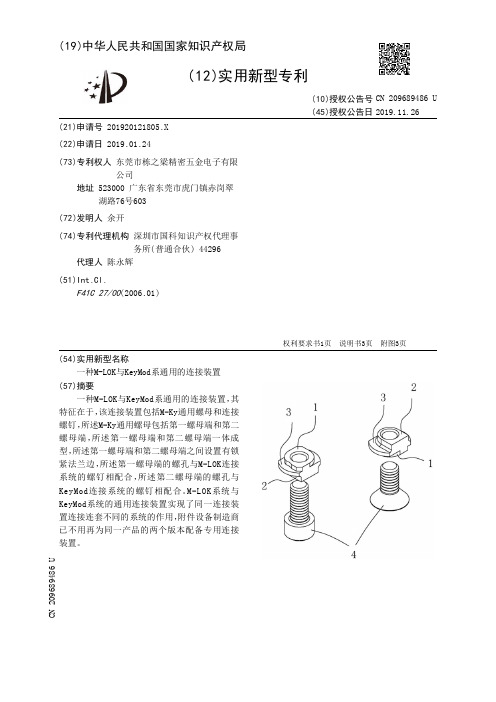

【CN209689486U】一种MLOK与KeyMod系通用的连接装置【专利】
发明内容 [0005] 本实用新型实施例提供一种M-LOK与KeyMod系通用的连接装置，旨在解决提供一 种M-LOK系统和KeyMod系统通用的连接装置的问题。 [0006] 本实用新型实施例是这样实现的，一种M-LOK与KeyMod系通用的连接装置，其特征 在于，该连接装置包括M-Ky通用螺母和连接螺钉，所述M-Ky通用螺母包括第一螺母端和第 二螺母端 ，所述第一螺母端和第二螺母端一体成型 ，所述第一螺母端和第二螺母端之间设 置有锁紧法兰边，所述第一螺母端的螺孔与 M-LOK连接系统的螺钉相配合，所述第二螺母 端的螺孔与KeyMod连接系统的螺钉相配合。 [0007] 在一实施方式中，所述第一螺母端一体成型于M-Ky通用螺母的正面，所述第二螺 母端一体成型于M-Ky通用螺母的反面。 [0008] 在一实施方式中，所述锁紧法兰边为M-Ky通用螺母的前后侧外圆向外延伸的法兰 边。 [0009] 在一实施方式中，所述第一螺母端的螺孔与所述第二螺母端的螺孔相连通。 [0010] 在一实施方式中，所述第一螺母端的螺孔与所述第二螺母端的螺孔为相同系列的 螺纹孔。 [0011] 在一实施方式中，所述连接螺钉采用8-32UNC-2A系列螺纹。 [0012] 本实用新型区别于传统的适用于单一系统的连接装置，通过将适用于 M-LOK系统 的第一螺母端和适用于KeyMod系统的第二螺母端一体成型于M-Ky 通用螺母的正面与反
4 .如权利要求1所述的M-LOK与KeyMod系通用的连接装置，其特征在于，所述第一螺母 端的螺孔与所述第二螺母端的螺孔相连通。
5 .如权利要求1所述的M-LOK与KeyMod系通用的连接装置，其特征在于，所述第一螺母 端的螺孔与所述第二螺母端的螺孔为相同系列的螺纹孔。
6 .如权利要求1所述的M-LOK与KeyMod系通用的连接装置，其特征在于，所述连接螺钉 采用8-32UNC-2A系列螺纹。

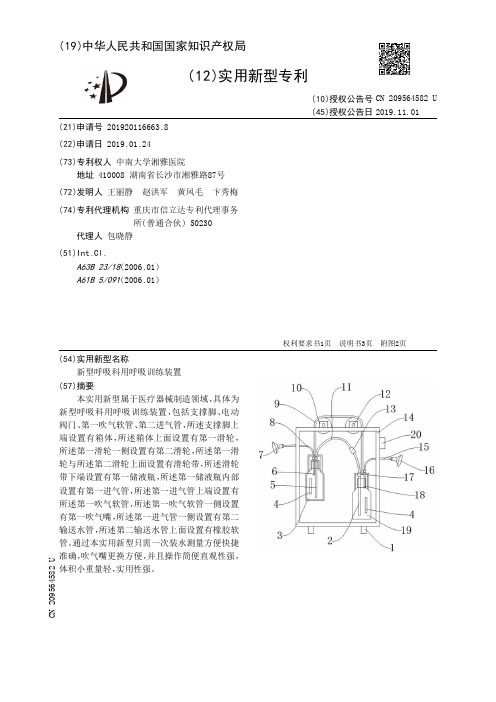

【CN209564582U】新型呼吸科用呼吸训练装置【专利】
( 12 )实 用新型专利
(21)申请号 201920116663 .8
(22)申请日 2019 .01 .24
(73)专利权人 中南大学湘雅医院 地址 410008 湖南省长沙市湘雅路87号
(72)发明人 王丽静 赵洪军 黄凤毛 卞秀梅
(74)专利代理机构 重庆市信立达专利代理事务 所(普通合伙) 50230
实用新型内容 [0003] 本实用新型的目的就在于提供新型呼吸科用呼吸训练装置。 [0004] 本实用新型所采用的技术方案如下： [0005] 新型呼吸科用呼吸训练装置，包括支撑脚、电动阀门、第一吹气软管、第二进气管， 所述支撑脚上端设置有箱体 ，所述箱体上面设置有第一滑轮 ，所述第一滑轮一 侧设置有第 二滑轮 ，所述第一滑轮与所述第二滑轮上面设置有滑轮带 ，所述滑轮带下端设置有第一储 液瓶 ，所述第一储液瓶内部设置有第一进气管 ，所述第一进气管上端设置有所述第一吹 气 软管 ，所述第一吹气软管一侧设置有第一吹气嘴 ，所述第一进气管一侧设置有第二输送水 管 ，所述第二输送水管上面设置有橡胶软管 ，所述橡胶软管上面设置有所述电 动阀门 与第 一输送水管 ，所述第一输送水管一 侧设置有所述第二进气管 ，所述第二进气管上面设置有 第二吹气软管 ，所述第二吹气软管一侧设置有第二吹气嘴 ，所述第一储液瓶一侧设置有第 二储液瓶 ，所述第一储液瓶与所述第二储液瓶上面设置有刻度 ，所述橡胶软管与所述第一 输送水管之间设置有管接头，所述箱体侧面设置有控制箱，所述控制箱内部设置有控制器， 所述控制器的型号是SPC-STW-26A1 ，所述控制箱上面设置有电 源开关 ，所述橡胶软管与所 述第一输送水管通过所述管接头连接，所述滑轮带与所述第一滑轮是滑动连接，所述第一 进气管与所述第一储液瓶是插接 ，所述第二输送水管与所述第一储液瓶是插接 ，所述第一 输送水管与所述第二储液瓶是插接，所述第二进气管与所述第二储液瓶是插接。 [0006] 进一步设置：所述第二滑轮与所述滑轮带是滑动连接。 [0007] 如此设置，滑动连接使所述滑轮带在所述第二滑轮上面滑动。 [0008] 进一步设置：所述第一滑轮通过销轴固定在所述箱体上面。 [0009] 如此设置，销轴起固定作用使所述第一滑轮可以转动。 [0010] 进一步设置：所述支撑脚焊接在所述箱体下端。 [0011] 如此设置，焊接起固定作用，使所述支撑脚固定在所述箱体下端不动。 [0012] 进一步设置：所述第二滑轮通过销轴固定在所述箱体上面。 [0013] 如此设置，销轴起固定作用，使所述第二滑轮可以转动。 [0014] 进一步设置：所述控制箱通过螺栓固定在所述箱体侧面。 [0015] 如此设置，螺栓起固定作用，使所述控制箱便于安装与拆卸。
【CN209865065U】正压氧气呼吸器中压氧气快速补给装置【专利】

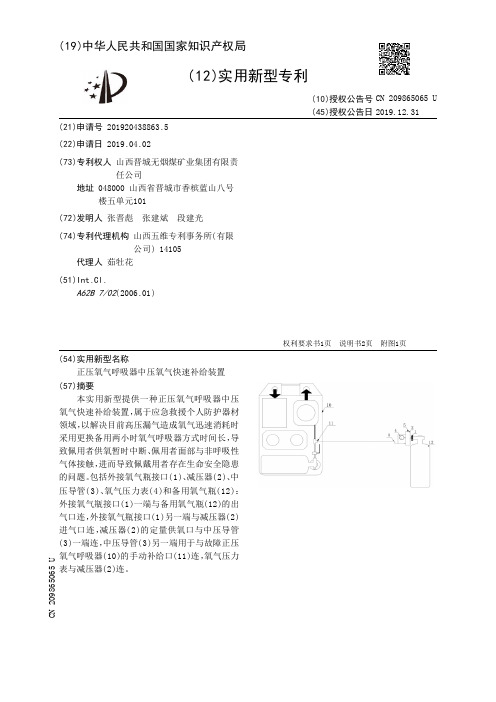

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920438863.5(22)申请日 2019.04.02(73)专利权人 山西晋城无烟煤矿业集团有限责任公司地址 048000 山西省晋城市香槟蓝山八号楼五单元101(72)发明人 张晋彪 张建斌 段建光 (74)专利代理机构 山西五维专利事务所(有限公司) 14105代理人 茹牡花(51)Int.Cl.A62B 7/02(2006.01)(54)实用新型名称正压氧气呼吸器中压氧气快速补给装置(57)摘要本实用新型提供一种正压氧气呼吸器中压氧气快速补给装置，属于应急救援个人防护器材领域，以解决目前高压漏气造成氧气迅速消耗时采用更换备用两小时氧气呼吸器方式时间长，导致佩用者供氧暂时中断、佩用者面部与非呼吸性气体接触，进而导致佩戴用者存在生命安全隐患的问题。
包括外接氧气瓶接口(1)、减压器(2)、中压导管(3)、氧气压力表(4)和备用氧气瓶(12)：外接氧气瓶接口(1)一端与备用氧气瓶(12)的出气口连，外接氧气瓶接口(1)另一端与减压器(2)进气口连，减压器(2)的定量供氧口与中压导管(3)一端连，中压导管(3)另一端用于与故障正压氧气呼吸器(10)的手动补给口(11)连，氧气压力表与减压器(2)连。
权利要求书1页 说明书2页 附图1页CN 209865065 U 2019.12.31C N 209865065U权 利 要 求 书1/1页CN 209865065 U1.一种正压氧气呼吸器中压氧气快速补给装置，其特征在于，包括外接氧气瓶接口(1)、减压器(2)、中压导管(3)、氧气压力表(4)和备用氧气瓶(12)，其中：所述外接氧气瓶接口(1)的一端与备用氧气瓶(12)的出气口连接，外接氧气瓶接口(1)的另一端与减压器(2)的进气口连接，减压器(2)的定量供氧口与中压导管(3)的一端连接，中压导管(3)的另一端用于与故障正压氧气呼吸器(10)的手动补给口(11)连接，氧气压力表(4)与减压器(2)连接。
【CN209848075U】一种用于气管插管套囊充气的压力调节器【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920366956.1(22)申请日 2019.03.22(73)专利权人 右江民族医学院附属医院地址 533000 广西壮族自治区百色市右江区中山二路18号
(72)发明人 李军 李翰珂 谢素青 梁裕梅 黄高 宁中兴 项琳 苑东杰
(74)专利代理机构 北京天奇智新知识产权代理有限公司 11340代理人 王迎娣
(51)Int.Cl.A61M 16/04(2006.01)
(54)实用新型名称一种用于气管插管套囊充气的压力调节器(57)摘要本实用新型属于医疗用具技术领域，具体公开了一种用于气管插管套囊充气的压力调节器。该压力调节器包括均为中空的主管和侧管，侧管的头端与主管侧壁的中部连通，末端与侧管上盖连接；侧管上盖的内侧面连接有压缩弹簧，压缩弹簧的自由端连接有活塞；侧管的外管壁上开设有滑行凹槽，滑行凹槽底面开设有排气孔，滑行凹槽的顶端设有滑盖，滑盖刚好嵌合在滑行凹槽内且可与滑行凹槽滑动连接。该压力调节器不仅可以根据实际需要具体调控套囊的气压值，提升了气管插管使用的安全性和有效性，而且还无需改变现有的气管插管结构，适用于各种现有的气管插管，节约现有资源且成本低，实用性强。
权利要求书1页 说明书5页 附图5页
CN 209848075 U2019.12.27
CN 209848075 U1.一种用于气管插管套囊充气的压力调节器，包括均为中空的主管和侧管，所述侧管与所述主管侧壁的中部连通，其特征在于：所述侧管的头端与所述主管连通，所述侧管的末端与侧管上盖螺纹连接，所述侧管上盖的内侧面连接有压缩弹簧，所述压缩弹簧的自由端连接有活塞，所述活塞的边缘与所述侧管的内管壁紧密贴合，在所述压缩弹簧处于自然状态时，所述活塞刚好位于所述侧管的头端，在所述压缩弹簧受力朝所述侧管的末端压缩时，所述活塞可随之相对所述侧管滑动；所述侧管的外管壁上开设有滑行凹槽，所述滑行凹槽沿所述侧管的长度方向设置，所述滑行凹槽底面的上部开设有与所述侧管内壁连通的排气孔，所述排气孔沿所述滑行凹槽的长度方向设置，所述滑行凹槽位于所述排气孔两侧的底面分别开设有第一滑轨和第二滑轨，所述第一滑轨和所述第二滑轨均从所述滑行凹槽的头端延伸至所述滑行凹槽的末端，所述滑行凹槽内设有用于不同程度打开所述排气孔的滑盖，所述滑盖刚好嵌合在所述滑行凹槽内且通过所述第一滑轨和所述第二滑轨与所述滑行凹槽滑动连接。2.根据权利要求1所述一种用于气管插管套囊充气的压力调节器，其特征在于：所述侧管对应于所述排气孔的外管壁上还设有气压刻度，所述气压刻度沿所述排气孔的长度方向设置。3.根据权利要求1所述一种用于气管插管套囊充气的压力调节器，其特征在于：所述滑行凹槽的长度至少为所述排气孔长度的两倍，所述排气孔的长度和所述滑盖的长度相同。4.根据权利要求1所述一种用于气管插管套囊充气的压力调节器，其特征在于：所述滑盖的上表面设有防滑纹。5.根据权利要求1所述一种用于气管插管套囊充气的压力调节器，其特征在于：所述滑盖的下表面贴设有密封层。6.根据权利要求1所述一种用于气管插管套囊充气的压力调节器，其特征在于：所述主管头端的内径与注射器乳头的外径相适配，用于套接在注射器的乳头上；所述主管末端的外径与气管插管气嘴开口端的内径相适配，用于插接入气管插管的气嘴内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920211091.1
(22)申请日 2019.02.18
(73)专利权人 中国人民解放军南京军区福州总
医院
地址 350001 福建省福州市鼓楼区西二环
北路156号
(72)发明人 黄晓琼
(74)专利代理机构 昆明合众智信知识产权事务
所 53113
代理人 钱磊
(51)Int.Cl.
A61M 16/04
(2006.01)
A61M 16/08
(2006.01)
(54)实用新型名称
一种呼吸机气管接头
(57)摘要
本实用新型涉及一种呼吸机气管接头，包括
气管，气管的出气端设固定套管，固定套管外侧
设环形槽，环形槽内连接转动环，转动环外侧设
两个固定通孔，固定通孔内侧设凹环，固定通孔
内设移动杆，移动杆外侧设若干凸环，移动杆底
部设弹性板，弹性板包括上固定板和下转动板，
上固定板底部铰接下转动板顶部，上固定板铰接
有铰接杆，弹簧板内侧固定连接弹簧的一端，弹
簧的另一端固定连接下转动板，实弹性板底部设
钩块，钩块与弹性板之间所成夹角为锐角，钩块
距离弹性板的最远端到气管中轴线的水平距离
小于气管出气端的半径长度，现了气管与气切套
管之间的稳定连接，不易滑脱，对不同管径的气
切套管都可以进行固定，同时拆卸方便，不妨碍
医护人员的操作。
权利要求书1页 说明书3页 附图2页
CN 209864942 U
2019.12.31
C
N
2
0
9
8
6
4
9
4
2
U
1.一种呼吸机气管接头，包括气管，其特征在于：所述气管的出气端设有固定套管，所
述固定套管外侧设有环形槽，所述环形槽内连接转动环，所述转动环外侧设有两个相对所
述转动环中轴线对称的固定通孔，所述固定通孔内侧设有凹环，所述固定通孔内设有移动
杆，所述移动杆外侧设有若干与所述凹环相配适的凸环，所述移动杆底部设有弹性板，所述
弹性板包括上固定板和下转动板，所述上固定板上方与所述移动杆底部固定连接，所述上
固定板底部铰接所述下转动板顶部，所述上固定板底部外侧设有外挡板，所述上固定板与
所述下转动板铰接处上方铰接有铰接杆，所述铰接杆一端固定连接弹簧板，所述弹簧板的
所述上固定板内侧一侧设有内挡板，所述弹簧板内侧固定连接弹簧的一端，所述弹簧的另
一端固定连接所述下转动板侧面，所述弹簧板与所述上固定板之间设有固定装置，所述弹
性板底部设有钩块，所述钩块与所述弹性板之间所成夹角为锐角，所述钩块距离所述弹性
板的最远端到所述气管中轴线的水平距离小于所述气管出气端的半径长度。
2.如权利要求1所述的一种呼吸机气管接头，其特征在于：所述固定装置包括左顶块和
右顶块，所述左顶块和右顶块位于所述弹簧板铰接所述上固定板处内侧，所述上固定板上
设有与所述顶块相配适的上插孔和下插孔，所述插孔的中轴线到所述铰接杆中轴线的距离
等于所述顶块中轴线到所述铰接杆中轴线的距离，所述两插孔的两中轴线与所述铰接杆的
中轴线三者平行且位于同一平面内，所述两顶块的两条中轴线与所述铰接杆的中轴线三者
平行且位于同一平面内。
3.如权利要求2所述的一种呼吸机气管接头，其特征在于：所述两插孔的两中轴线所在
平面与所述两顶块的两条中轴线所在平面垂直，且两平面的交线为所述铰接杆的中轴线。
4.如权利要求2所述的一种呼吸机气管接头，其特征在于：所述铰接杆外部设有阻力
套。
5.如权利要求1至4任一所述的一种呼吸机气管接头，其特征在于：所述气管的出气端
底面和所述固定套管底面位于同一平面内，所述气管出气端设有橡胶塞，所述橡胶塞外缘
设有橡胶筒，所述橡胶筒与所述气管与所述固定套管之间的夹层相配适所述橡胶塞内部设
有通孔，所述通孔的气管内一端设有固定环。
6.如权利要求3所述的一种呼吸机气管接头，其特征在于：所述转动环与所述环形槽转
动连接，所述环形槽内侧面设有防滑纹。
权 利 要 求 书
1/1页
2
CN 209864942 U
