(浙江)2021届高考物理：电磁感应(一轮)练习及答案
（浙江）2021届高考物理：电磁感应（一轮）练习及答案专题（一轮）：电磁感应一、选择题1、(多选)如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd，用绝缘轻质细杆悬挂在O点，并可绕O点左右摆动。
金属线框从图示位置的右侧某一位置由静止释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。
则下列说法中正确的是()A．线框中感应电流的方向先是d→c→b→a→d，后是a→b→c→d→aB．线框中感应电流的方向是d→c→b→a→dC．穿过线框中的磁通量先变大后变小D．穿过线框中的磁通量先变小后变大2、两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，在导轨上接触良好的导体棒AB和CD可以自由滑动．当AB在外力F作用下向右运动时，下列说法中正确的是()A．导体棒CD内有电流通过，方向是D→CB．导体棒CD内有电流通过，方向是C→DC．磁场对导体棒CD的作用力向左D．磁场对导体棒AB的作用力向左3、(多选)如图所示，两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环。
当B绕轴心顺时针转动且转速增大时，下列说法正确的是()A．A中产生逆时针方向的感应电流B．A中产生顺时针方向的感应电流C．A具有收缩的趋势D．A具有扩展的趋势4、如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2．5 Ω，边长L＝0．3 m，处在两个半径均为r＝0．1 m的圆形匀强磁场中．线框顶点与右侧圆心重合，线框底边与左侧圆直径重合．磁感应强度B1垂直水平面向外，B2垂直水平面向里；B1、B2随时间t的变化图线如图乙所示．线框一直处于静止状态．计算过程中取π＝3，下列说法中正确的是()A．线框具有向左运动的趋势B．t＝0时刻穿过线框的磁通量为0．5 WbC．t＝0．4 s时刻线框中感应电动势为1．5 VD．0～0．6 s内通过线框截面电荷量为0．36 C5、如图甲所示，一个圆形线圈的匝数n＝100，线圈的面积S＝200 cm2，线圈的电阻r＝1 Ω，线圈外接一个阻值R＝4 Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示．下列说法中正确的是()A．线圈中的感应电流方向为顺时针方向B．电阻R两端的电压随时间均匀增大C．线圈电阻r消耗的功率为4×10－4 WD．前4 s内通过R的电荷量为4×10－4 C6、(2019·全国卷Ⅱ)(多选)如图所示，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。
虚线ab、cd均与导轨垂直，在ab与cd之间的区域存在垂直于导轨所在平面的匀强磁场。
将两根相同的导体棒PQ、MN先后自导轨上同一位置由静止释放，两者始终与导轨垂直且接触良好。
已知PQ进入磁场时加速度恰好为零。
从PQ进入磁场开始计时，到MN离开磁场区域为止，流过PQ 的电流随时间变化的图象可能正确的是()A B C D7、(双选)如图所示，在水平面内固定有两根相互平行的无限长光滑金属导轨，其间距为L，电阻不计。
在虚线l1的左侧存在竖直向上的匀强磁场，在虚线l2的右侧存在竖直向下的匀强磁场，两部分磁场的磁感应强度大小均为B。
ad、bc两根电阻均为R的金属棒与导轨垂直，分别位于两磁场中，现突然给ad棒一个水平向左的初速度v0，在两棒达到稳定的过程中，下列说法正确的是()A．两金属棒组成的系统的动量守恒B．两金属棒组成的系统的动量不守恒C．ad棒克服安培力做功的功率等于ad棒的发热功率D．ad棒克服安培力做功的功率等于安培力对bc棒做功的功率与两棒总发热功率之和*8、如图所示，一个闭合三角形导线框ABC位于竖直平面内，其下方(略靠前)固定一根与导线框平面平行的水平直导线，导线中通以图示方向的恒定电流．释放导线框，它由实线位置下落到虚线位置未发生转动，在此过程中()A．导线框中感应电流的方向依次为ACBA→ABCA→ACBAB．导线框的磁通量为零时，感应电流却不为零C．导线框所受安培力的合力方向依次为向上→向下→向上D．导线框所受安培力的合力为零，做自由落体运动*9、如图所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A 的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与圆盘面平行，其轴线与胶木盘A的轴线OO′重合。
现使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则()A．金属环B的面积有扩大的趋势，丝线受到的拉力增大B．金属环B的面积有缩小的趋势，丝线受到的拉力减小C．金属环B的面积有扩大的趋势，丝线受到的拉力减小D．金属环B的面积有缩小的趋势，丝线受到的拉力增大*10、如图所示，边长为L的正方形金属框abcd在竖直平面内下落，ab边以速度v进入下方的磁感应强度大小为B，方向垂直纸面向里的匀强磁场，则金属框进入磁场时，ab边两端的电势差U ab为()A．BL v B．14BL v C．34BL v D．－14BL v*11、(多选)如图所示，光滑水平面上存在有界匀强磁场，磁感应强度大小为B，方向垂直纸面向里。
质量为m、边长为a的正方形线框ABCD斜向穿进磁场，当AC刚进入磁场时线框的速度大小为v，方向与磁场边界所成夹角为45°。
若线框的总电阻为R，则()A．线框穿进磁场过程中，框中电流的方向为D→C→B→A→DB．AC刚进入磁场时线框中感应电流为2Ba v RC．AC刚进入磁场时线框所受安培力大小为2B2a2v RD．此时CD两端电压为34Ba v二、非选择题1、如图所示，足够长的平行光滑金属导轨水平放置，宽度L＝0．4 m，一端连接R＝1 Ω的电阻．导轨所在空间存在竖直向下的匀强磁场，磁感应强度B＝1 T．导体棒MN放在导轨上，其长度恰好等于导轨间距，与导轨接触良好．导轨和导体棒的电阻均可忽略不计．在平行于导轨的拉力F作用下，导体棒沿导轨向右匀速运动，速度v＝5 m/s．求：(1)感应电动势E和感应电流I；(2)在0．1 s时间内，拉力冲量I F的大小；(3)若将MN换为电阻r＝1 Ω的导体棒，其他条件不变，求导体棒两端的电压U．2、如图所示，在大小为B的匀强磁场区域内，垂直磁场方向的水平面中有两根固定的足够长的金属平行导轨，在导轨上面平放着两根导体棒ab和cd，两棒彼此平行，构成一矩形回路。
导轨间距为l，导体棒的质量均为m，电阻均为R，导轨电阻可忽略不计。
设导体棒可在导轨上无摩擦地滑行，初始时刻ab棒静止，给cd棒一个向右的初速v0，求：(1)当cd棒速度减为0.8v0时的加速度大小；(2)从开始运动到最终稳定，电路中产生的电能为多大；(3)两棒之间距离增长量x的上限。
（浙江）2021届高考物理：电磁感应（一轮）练习及答案专题（一轮）：电磁感应一、选择题1、(多选)如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd，用绝缘轻质细杆悬挂在O点，并可绕O点左右摆动。
金属线框从图示位置的右侧某一位置由静止释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面。
则下列说法中正确的是()A．线框中感应电流的方向先是d→c→b→a→d，后是a→b→c→d→aB．线框中感应电流的方向是d→c→b→a→dC．穿过线框中的磁通量先变大后变小D．穿过线框中的磁通量先变小后变大BD[线框从题图所示位置的右侧摆到最低点的过程中，穿过线框的磁通量减小，由楞次定律可判断感应电流的方向为d→c→b→a→d，从最低点到左侧最高点的过程中，穿过线框的磁通量增大，由楞次定律可判断感应电流的方向为d→c→b→a→d。
]2、两根相互平行的金属导轨水平放置于如图所示的匀强磁场中，在导轨上接触良好的导体棒AB和CD可以自由滑动．当AB在外力F作用下向右运动时，下列说法中正确的是()A．导体棒CD内有电流通过，方向是D→CB．导体棒CD内有电流通过，方向是C→DC．磁场对导体棒CD的作用力向左D．磁场对导体棒AB的作用力向左解析：选BD．本题中AB导体棒切割磁感线，根据右手定则判定AB棒中的电流方向为B→A，则CD棒中的电流方向为C→D，所以A错误，B正确；根据左手定则，判定CD棒受到的安培力的方向为水平向右，所以C项错误；AB 棒中感应电流方向为B→A，根据左手定则判定AB棒所受安培力的方向为水平向左，即安培力的方向阻碍AB棒的相对运动，所以D项正确．3、(多选)如图所示，两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环。
当B绕轴心顺时针转动且转速增大时，下列说法正确的是()A．A中产生逆时针方向的感应电流B．A中产生顺时针方向的感应电流C．A具有收缩的趋势D．A具有扩展的趋势BD[由题图可知，B为均匀带负电绝缘环，B中电流为逆时针方向，由右手螺旋定则可知，电流的磁场垂直纸面向外且逐渐增强；由楞次定律可知，磁场增强时，感应电流的磁场与原磁场的方向相反，所以感应电流的磁场的方向垂直纸面向里，A中感应电流的方向为顺时针方向，故选项A错误，B正确；B环外的磁场的方向与B环内的磁场的方向相反，当B环内的磁场增强时，A环具有面积扩展的趋势，故选项C错误，D正确。
]4、如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2．5 Ω，边长L＝0．3 m，处在两个半径均为r＝0．1 m的圆形匀强磁场中．线框顶点与右侧圆心重合，线框底边与左侧圆直径重合．磁感应强度B1垂直水平面向外，B2垂直水平面向里；B1、B2随时间t的变化图线如图乙所示．线框一直处于静止状态．计算过程中取π＝3，下列说法中正确的是()A．线框具有向左运动的趋势B．t＝0时刻穿过线框的磁通量为0．5 WbC ．t ＝0．4 s 时刻线框中感应电动势为1．5 VD ．0～0．6 s 内通过线框截面电荷量为0．36 C解析：选CD ．B 1垂直水平面向外，大小随时间均匀增加，根据楞次定律知，线框具有向右的运动趋势，选项A 错误；t ＝0时刻穿过线框的磁通量Φ＝B 1×12πr 2＋B 2×16πr 2＝0．025 Wb ，选项B 错误；t ＝0．4 s 时刻线框中感应电动势E ＝n ΔΦΔt ＝n ×12πr 2×ΔB 1Δt＝1．5 V ，选项C 正确；0．6 s 时穿过线框的磁通量Φ′＝B′1×12πr 2＋B 2×16πr 2＝0．07 Wb ，根据q ＝n ΔΦR ＝n Φ′－ΦR得，在0～0．6 s 内通过线框截面的电荷量为0．36 C ，选项D 正确．5、如图甲所示，一个圆形线圈的匝数n ＝100，线圈的面积S ＝200 cm 2，线圈的电阻r ＝1 Ω，线圈外接一个阻值R ＝4 Ω的电阻，把线圈放入一方向垂直线圈平面向里的匀强磁场中，磁感应强度随时间变化规律如图乙所示．下列说法中正确的是( )A ．线圈中的感应电流方向为顺时针方向B ．电阻R 两端的电压随时间均匀增大C ．线圈电阻r 消耗的功率为4×10－4 WD ．前4 s 内通过R 的电荷量为4×10－4 C解析：选C ．由楞次定律，线圈中的感应电流方向为逆时针方向，选项A 错误；由法拉第电磁感应定律，产生的感应电动势恒定为E ＝nS ΔB Δt＝0．1 V ，电阻R 两端的电压不随时间变化，选项B 错误；回路中电流I ＝E R ＋r ＝0．02 A ，线圈电阻r 消耗的功率为P ＝I 2r ＝4×10－4 W ，选项C 正确；前4 s 内通过R 的电荷量为q ＝It ＝0．08 C ，选项D 错误．6、(2019·全国卷Ⅱ)(多选)如图所示，两条光滑平行金属导轨固定，所在平面与水平面夹角为θ，导轨电阻忽略不计。

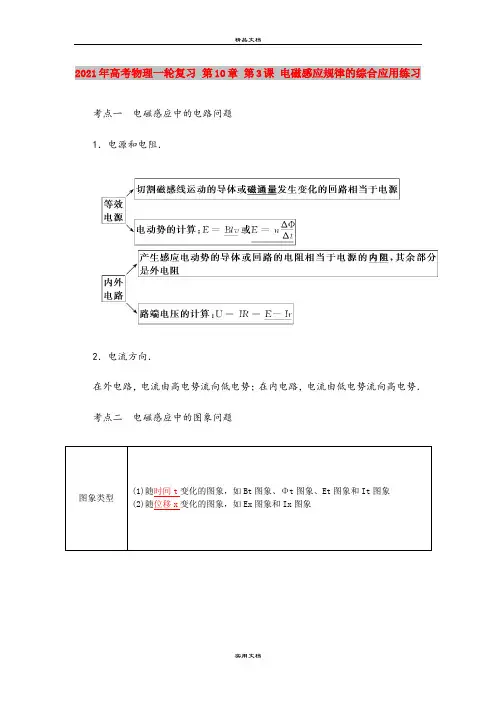

2021年高考物理一轮复习 第10章 第3课 电磁感应规律的综合应用练习
2021年高考物理一轮复习第10章第3课电磁感应规律的综合应用练习考点一电磁感应中的电路问题1．电源和电阻．2．电流方向．在外电路，电流由高电势流向低电势；在内电路，电流由低电势流向高电势．考点二电磁感应中的图象问题图象类型(1)随时间t变化的图象，如Bt图象、Φt图象、Et图象和It图象(2)随位移x变化的图象，如Ex图象和Ix图象问题类型(1)由给定的电磁感应过程判断或画出正确的图象(2)由给定的有关图象分析电磁感应过程，求解相应的物理量(用图象)应用知识左手定则、安培定则、右手定则、楞次定律、法拉第电磁感应定律、欧姆定律、牛顿运动定律、函数图象等知识考点三电磁感应现象中的动力学问题1．安培力的大小．⎭⎪⎬⎪⎫安培力公式：F＝BIl感应电动势：E＝Blv感应电流：I＝ER⇒F＝B2l2vR．2．安培力的方向．(1)先用右手定则判定感应电流的方向，再用左手定则判定安培力的方向．(2)根据楞次定律，安培力的方向一定和导体切割磁感线运动的方向相反．考点四电磁感应现象中的能量问题1．电磁感应现象的实质是其他形式的能和电能之间的转化．2．感应电流在磁场中受安培力，外力克服安培力做功，将其他形式的能转化为电能，电流做功再将电能转化为其他形式的能．3．电流做功产生的热量与安培力做功相等．1．如图所示，图中两条平行虚线之间存在匀强磁场，虚线间的距离为l，磁场方向垂直纸面向里．abcd是位于纸面内的梯形线圈，ad与bc间的距离也为l.t＝0时刻，bc边与磁场区域边界重合(如图)．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域．取沿a→b→c→d→a的感应电流为正，则在线圈穿越磁场区域的过程中，感应电流i随时间t变化的图线可能是下图中的(B)解析：当线圈进入磁场的过程中，由楞次定律可判断感应电流的方向为a→d→c→b→a，与规定的电流正方向相反．所以电流值为负值，当线圈出磁场的过程中，由楞次定律可判断感应电流的方向为a→b→c→d→a，与规定的电流方向相同．所以电流值为正值，又两种情况下有效切割磁感线的长度均不断增加，则感应电动势逐渐增大，感应电流逐渐增大，所以B选项正确．2．如图所示电路，两根光滑金属导轨，平行放置在倾角为θ的斜面上，导轨下端接有电阻R，导轨电阻不计，斜面处在竖直向上的匀强磁场中，电阻可略去不计的金属棒ab质量为m，受到沿斜面向上且与金属棒垂直的恒力F的作用，金属棒沿导轨匀速下滑，则它在下滑高度h的过程中．以下说法正确的是(AC)A．作用在金属棒上各力的合力做功为零B．重力做的功等于系统产生的电能C．金属棒克服安培力做的功等于电阻R上产生的焦耳热D．金属棒克服恒力F做的功等于电阻R上产生的焦耳热解析：根据动能定理，合力做的功等于动能的增量，故A对；重力做的功等于重力势能的减少，重力做的功等于克服F所做的功与产生的电能之和．而克服安培力做的功等于电阻R上产生的焦耳热，所以B、D错，C对．3．如图所示，质量m 1＝0.1 kg，电阻R1＝0.3 Ω，长度l＝0.4 m的导体棒ab横放在U型金属框架上，框架质量m2＝0.2 kg，放在绝缘水平面上，与水平面间的动摩擦因数μ＝0.2，相距0.4m的MM′、NN′导轨相互平行，电阻不计且足够长．电阻R2＝0.1Ω的MN垂直于MM′.整个装置处于竖直向上的匀强磁场中，磁感应强度B＝0.5 T．垂直于ab施加F＝2 N的水平恒力，ab从静止开始无摩擦地运动，始终与MM′、NN′保持良好接触，当ab运动到某处时，框架开始运动．设框架与水平面间最大静摩擦力等于滑动摩擦力，g取10 m/s2.(1)求框架开始运动时ab速度v的大小；(2)从ab开始运动到框架开始运动的过程中，MN上产生的热量Q＝0.1 J．求该过程ab 位移x的大小．解析：(1)ab对框架的压力：F1＝m1g，框架受水平面的支持力：F N ＝m 2g ＋F 1，依题意，最大静摩擦力等于滑动摩擦力，则框架受到最大静摩擦力：F 2＝μF N ，ab 中的感应电动势：E ＝Blv ，MN 中电流：I ＝E R 1＋R 2， MN 受到的安培力：F 安＝IlB ，框架开始运动时：F 安＝F 2，由上述各式代入数据解得：v ＝6 m/s.(2)闭合回路中产生的总热量：Q 总＝R 1＋R 2R 2Q ， 由能量守恒定律，得：Fx ＝12m 1v 2＋Q 总． 代入数据解得：x ＝1.1 m.答案：(1)6 m/s (2)1.1 m课时作业一、单项选择题1．如图所示，竖直平面内有一金属环，半径为a ，总电阻为R(指拉直时两端的电阻)，磁感应强度为B 的匀强磁场垂直穿过环平面，在环的最高点A 用铰链连接长度为2a 、电阻为R 2的导体棒AB ，AB 由水平位置紧贴环面摆下，当摆到竖直位置时，B 点的线速度为v ，则这时AB 两端的电压大小为(A )A.Bav 3B.Bav 6C.2Bav 3D ．Bav 解析：摆到竖直位置时，AB 切割磁感线的瞬时感应电动势E ＝B·2a·⎝ ⎛⎭⎪⎫12v ＝Bav.由闭合电路欧姆定律，U AB ＝E R 2＋R 4·R 4＝13Bav ，故选A. 2．如图所示，用粗细相同的铜丝做成边长分别为L 和2 L 的两只闭合线框a 和b ，以相同的速度从磁感应强度为B 的匀强磁场区域中匀速地拉到磁场外，不考虑线框的动能，若外力对环做的功分别为W a 、W b ，则W a ∶W b 为(A )A ．1∶4B ．1∶2C ．1∶1D ．不能确定解析：根据能量守恒可知，外力做的功等于产生的电能，而产生的电能又全部转化为焦耳热．W a ＝Q a ＝（BLv ）2R a ·L v ，W b ＝Q b ＝（B·2Lv）2R b ·2L v. 由电阻定律知R b ＝2R a ，故W a ∶W b ＝1∶4.A 项正确．3．如图所示，两光滑平行金属导轨间距为L ，直导线M N 垂直跨在导轨上，且与导轨接触良好，整个装置处于垂直纸面向里的匀强磁场中，磁感应强度为 B.电容器的电容为C ，除电阻R 外，导轨和导线的电阻均不计．现给导线MN 一初速度，使导线MN 向右运动，当电路稳定后，MN 以速度v 向右做匀速运动，则(C )A ．电容器两端的电压为零B ．电阻两端的电压为BLvC ．电容器所带电荷量为CBLvD ．为保持MN 匀速运动，需对其施加的拉力大小为B 2L 2v R解析：当导线MN 匀速向右运动时，导线MN 产生的感应电动势恒定，稳定后，电容器既不充电也不放电，无电流产生，故电阻两端无电压，电容器两极板间电压U ＝E ＝BLv ，所带电荷量Q ＝CU ＝CBLv ，故A 、B 错，C 对；MN 匀速运动时，因无电流而不受安培力，故拉力为零，D 错．4．如图所示，有一用铝板制成的U 型框，将一质量为m 的带电小球用绝缘细线悬挂在框中，使整体在匀强磁场中沿垂直于磁场方向向左以速度v 匀速运动，悬线拉力为F T ，则(A )A ．悬线竖直，F T ＝mgB ．悬线竖直，F T >mgC ．悬线竖直，F T <mgD ．无法确定F T 的大小和方向解析：设两板间的距离为L ，由于向左运动的过程中竖直板切割磁感线，产生动生电动势，由右手定则判断下板电势高于上板，动生电动势大小E ＝BLv ，即带电小球处于电势差为BLv 的电场中，所受电场力F电＝qE 电＝q E L ＝q BLv L＝qvB.设小球带正电，则所受电场力方向向上．同时小球所受洛伦兹力F 洛＝qvB ，方向由左手定则判断竖直向下，即F 电＝F 洛，所以F T ＝mg.同理分析可知当小球带负电时，F T ＝mg.故无论小球带什么电，F T ＝mg.选项A 正确．5．如图甲所示，光滑导轨水平放置在与水平方向夹角为60°的斜向下的匀强磁场中，匀强磁场的磁感应强度B 随时间t 的变化规律如图乙所示(规定斜向下为正方向)，导体棒ab 垂直导轨放置，除电阻R 的阻值外，其余电阻不计，导体棒ab 在水平外力F 作用下始终处于静止状态．规定a→b 的方向为电流的正方向，水平向右的方向为外力F 的正方向，则在0～t 1时间内，如图中能正确反映流过导体棒ab 的电流i 和导体棒ab 所受水平外力F 随时间t 变化的图象是(D)解析：由楞次定律可判定回路中的电流方向始终为b→a，由法拉第电磁感应定律可判定回路中电流大小恒定，故A 、B 错；由F 安＝BIL 可得F 安随B 的变化而变化，在0～t 0时间内，F 安方向向右，故外力F 与F 安等值反向，方向向左为负值；在t 0～t 1时间内，F 安方向改变，故外力F 方向也改变为正值，故C 错误，D 正确．二、不定项选择题6．如图所示，有两根和水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R ，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B.一根质量为m 的金属杆从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会趋近于一个最大速度v m ，则(ABC )A ．如果B 增大，v m 将变小 B ．如果α变大，v m 将变大C ．如果R 变大，v m 将变大D ．如果m 变小，v m 将变大解析：以金属杆为研究对象，受力如图所示．根据牛顿第二定律得：mgsin α－F 安＝ma ，其中F 安＝B 2L 2v R. 当a→0时，v →v m ，解得：v m ＝mgRsin αB 2L， 结合此式分析即得A 、B 、C 选项正确．7．如图甲所示，光滑导体框架abcd 水平放置，质量为m 的导体棒PQ 正好卡在垂直于轨道平面的4枚光滑小钉(图中未画出)之间，与导轨良好接触．回路总电阻为R ，整个装置放在垂直于框架平面的磁场中，磁感应强度B 随时间t 的变化如图乙所示(规定磁感应强度向上为正)的匀强磁场中，则在0～t 时间内，关于回路内的感应电流I 及小钉对PQ 的弹力N ，下列说法中正确的是(BD )A ．I 的大小和方向都在变化B ．I 的大小和方向都不发生变化C ．N 的大小和方向都不发生变化D ．N 的大小发生了变化，方向也发生了变化解析：根据法拉第电磁感应定律及闭合电路的欧姆定律可知，I ＝E R ＝ΔB ·S Δt ·R ＝k S R，由乙图可知k 不变，故I 的大小不变；由楞次定律可知，B 先向上变小而后改为向下变大，则感应电流顺时针方向不变，故B 项正确；根据安培力的公式可知，F 安＝BIL ，因B 先向上变小而后改为向下变大，故F 安先变小且向左，后变大且向右，根据力的平衡，N 的大小发生了变化，方向也发生了变化，可知D 项正确．8．如图所示，闭合小金属环从h 高的光滑曲面上端无初速度滚下，又沿曲面的另一侧上升，水平方向的磁场与光滑曲面垂直，则(BD )A ．若是匀强磁场，环在左侧滚上的高度小于hB ．若是匀强磁场，环在左侧滚上的高度等于hC ．若是非匀强磁场，环在左侧滚上的高度等于hD ．若是非匀强磁场，环在左侧滚上的高度小于h解析：本题可用能量守恒定律分析，若为匀强磁场，则无感应电流，机械能守恒；若为非匀强磁场，则一部分机械能转化为电能．9．如图所示，固定放置在同一水平面内的两根平行长直金属导轨的间距为d ，其右端接有阻值为R 的电阻，整个装置处在竖直向上的磁感应强度大小为B 的匀强磁场中．一质量为m(质量分布均匀)的导体杆ab 垂直于导轨放置，且与两导轨保持良好接触，杆与导轨之间的动摩擦因数为μ.当杆在水平向左、垂直于杆的恒力F 作用下从静止开始沿导轨运动距离l 时，速度恰好达到最大(运动过程中杆始终与导轨保持垂直)．设杆接入电路的电阻为r ，导轨电阻不计，重力加速度大小为g.则此过程(ABD )A ．杆的速度最大值为（F －μmg）（R ＋r ）B 2d2 B ．流过电阻R 的电荷量为Bdl R ＋rC ．恒力F 做的功与摩擦力做的功之和等于杆动能的变化量D ．恒力F 做的功与安培力做的功之和大于杆动能的变化量解析：当杆的速度达到最大时，安培力F 安＝B 2d 2v R ＋r，杆受力平衡，故F －μmg－F 安＝0，所以v ＝（F －μmg）（R ＋r ）B 2d 2，A 对；流过电阻R 的电荷量为q ＝ΔΦR ＋r ＝B ΔS R ＋r ＝Bdl R ＋r，B 对；根据动能定理，恒力F 、安培力、摩擦力做功的代数和等于杆动能的变化量，由于摩擦力做负功，所以恒力F 、安培力做功的代数和大于杆动能的变化量，C 错，D 对．10．如图所示，一个“∠”形导轨垂直于磁场固定在磁感应强度为B 的匀强磁场中，ab 是与导轨相同的导体棒，导体棒与导轨接触良好．在外力作用下，导体棒以恒定速度v 向右运动，以导体棒在图中所示位置的时刻作为计时起点，则回路中感应电动势E 、感应电流I 、导体棒所受外力的功率P 和回路中产生的焦耳热Q 随时间变化的图象中正确的是下图中的(AC )解析：E ＝Blv ＝Bv·vt tan θ＝Bv 2ttan θ∝t ，A 正确；I ＝Bvl R，而R 与三角形回路的周长成正比，可把R 表示为R ＝kc(式中c 为周长)代入I 的表达式中I ＝Bvl kc ，而l c为一定值，所以I 是一定值，B 错误；P ＝IE ，I 不变，E 与t 成正比，所以P∝t，C 正确；Q ＝Pt∝t 2，D 错误．三、非选择题11．如图甲所示，用粗细均匀的导线制成的一只圆形金属圈，现被一根绝缘丝线悬挂在竖直平面内处于静止状态，已知金属圈的质量为m ，半径为r ，导线的电阻率为ρ，截面积为S.金属圈的上半部分处在一方向垂直圈面向里的有界匀强磁场中，磁感应强度B 随时间t 的变化满足B ＝kt(k 为常量)，如图乙所示．金属圈下半部分在磁场外．若丝线所能承受的最大拉力F Tm ＝2mg ，求：从t ＝0时刻起，经过多长时间丝线会被拉断？解析：设金属圈受重力mg 、拉力F T 和安培力F 的作用处于静止状态，则F T ＝mg ＋F ，又F ＝2BIr ， 金属圈中的感应电流I ＝E R， 由法拉第电磁感应定律得： E ＝ΔΦΔt ，ΔΦΔt ＝ΔB Δt ·πr 22， 金属圈的电阻R ＝ρ2πr S， 又B ＝kt ，F Tm ＝2mg ，由以上各式求得t ＝2mg ρk 2Sr2. 答案：2mg ρk 2Sr2 12．如图所示，两平行长直金属导轨置于竖直平面内，间距为L ，导轨上端有阻值为R 的电阻，质量为m 的导体棒垂直跨放在导轨上，并搁在支架上，导轨和导体棒电阻不计，接触良好，且无摩擦．在导轨平面内有一矩形区域的匀强磁场，方向垂直于纸面向里，磁感应强度为B.开始时导体棒静止，当磁场以速度v 匀速向上运动时，导体棒也随之开始运动，并很快达到恒定的速度，此时导体棒仍处在磁场区域内，试求：(1)导体棒的恒定速度；(2)导体棒以恒定速度运动时，电路中消耗的电功率．解析：(1)设棒速为v′，有：E ＝BL(v －v′)，①F 安＝BIL ＝BLE R ＝B 2L 2（v －v′）R，② 棒受力平衡有：mg ＝F 安，③联立得：v′＝v －mgR B 2L，方向向上．④ (2)P ＝E 2R，⑤ 联立①④⑤得：P ＝m 2g 2R B 2L 2. 答案：(1)v －mgR B 2L 向上 (2)m 2g 2R B 2L 2 13．在拆装某种大型电磁设备的过程中，需将设备内部的处于强磁场中的线圈先闭合，然后再提升直至离开磁场，操作时通过手摇轮轴A 和定滑轮O 来提升线圈．假设该线圈可简化为水平长为L 、上下宽度为d 的矩形线圈，其匝数为n ，总质量为M ，总电阻为R.磁场的磁感应强度为B ，如图所示．开始时线圈的上边缘与有界磁场的上边缘平齐，若转动手摇轮轴A ，在时间t 内把线圈从图示位置匀速向上拉出磁场．求此过程中：(1)流过线圈中每匝导线横截面的电荷量是多少？(2)在转动轮轴时，人至少需做多少功？(不考虑摩擦影响)解析：(1)在匀速提升的过程中线圈运动速度v ＝d t，① 线圈中感应电动势E ＝nBLv ，②产生的感应电流I ＝E R，③ 流过导线横截面的电荷量q ＝It ，④联立①②③④得：q ＝nBLd R. (2)匀速提升的过程中，要克服重力和安培力做功，即：W ＝W G ＋W 安，⑤又W G ＝Mgd ，⑥W 安＝nBILd ，⑦联立①②③④⑤⑥⑦得：W ＝Mgd ＋n 2B 2L 2d 2Rt. 答案：(1)nBLd R (2)Mgd ＋n 2B 2L 2d 2Rt ?')440085 9C95 鲕精品文档7\j 33834 842A 萪23203 5AA3 媣22225 56D1 囑33026 8102 脂32579 7F43 罃实用文档。
2021届高考物理一轮复习热点题型专题4.8电磁感应中的“杆+导轨”模型学案
专题4.8 电磁感应中的“杆＋导轨〞模型题型1 “单杆＋导轨〞模型1. 单杆水平式(导轨光滑)物理模型动态分析设运动过程中某时刻棒的速度为v，加速度为a＝Fm－B2L2vmR，a、v同向，随v的增加，a减小，当a＝0时，v最大，I＝BLvR恒定收尾状态运动形式匀速直线运动力学特征a＝0，v最大，v m＝FRB2L2电学特征I恒定2.单杆倾斜式(导轨光滑)物理模型动态分析棒释放后下滑，此时a＝g sin α，速度v↑E＝BLv↑I ＝ER↑F＝BIL↑a↓，当安培力F＝mg sin α时，a＝0，v最大收尾状态运动形式匀速直线运动力学特征a＝0，v最大，v m＝mgR sin αB2L2电学特征I恒定【典例1】如下图，足够长的金属导轨固定在水平面上，金属导轨宽度L＝1.0 m，导轨上放有垂直导轨的金属杆P，金属杆质量为m＝0.1 kg，空间存在磁感应强度B＝0.5 T、竖直向下的匀强磁场。
连接在导轨左端的电阻R＝3.0 Ω，金属杆的电阻r＝1.0 Ω，其余局部电阻不计。
某时刻给金属杆一个水平向右的恒力F，金属杆P由静止开场运动，图乙是金属杆P运动过程的v－t图象，导轨与金属杆间的动摩擦因数μ＝0.5。
在金属杆P 运动的过程中，第一个2 s 内通过金属杆P 的电荷量与第二个2 s 内通过P 的电荷量之比为3∶5。
g 取10 m/s 2。
求：(1)水平恒力F 的大小；(2)前4 s 内电阻R 上产生的热量。
【答案】 (1)0.75 N (2)1.8 J【解析】 (1)由图乙可知金属杆P 先做加速度减小的加速运动，2 s 后做匀速直线运动 当t ＝2 s 时，v ＝4 m/s ，此时感应电动势E ＝BLv 感应电流I ＝ER ＋r安培力F ′＝BIL ＝B 2L 2vR ＋r根据牛顿运动定律有F －F ′－μmg ＝0 解得F ＝0.75 N 。
前4 s 内由能量守恒定律得F (x 1＋x 2)＝12mv 2＋μmg (x 1＋x 2)＋Q r ＋Q R其中Q r ∶Q R ＝r ∶R ＝1∶3 解得Q R ＝1.8 J 。
2021版高考物理一轮复习第十章电磁感应阶段素养提升课练习(含解析)
电磁感应阶段素养提升课命题热点考点与题型(1)电磁感应中的图像问题。
(2)电磁感应中的电路问题。
(3)电磁感应中的动力学问题。
(4)电磁感应中的能量问题。
(5)金属杆在导轨上的运动问题。
(1)选择题:电磁感应的图像问题、电磁感应中的电路问题和动力学问题。
(2)计算题:用能量、动量的观点分析金属杆在导轨上的运动问题。
角度一注重对易混知识、重要知识点和重要物理思想方法的考查【典例1】(多选)(2016·全国卷Ⅱ)法拉第圆盘发电机的示意图如图所示。
铜圆盘安装在竖直的铜轴上,两铜片P、Q分别与圆盘的边缘和铜轴接触。
圆盘处于方向竖直向上的匀强磁场B 中。
圆盘旋转时,关于流过电阻R的电流,下列说法正确的是( )A.若圆盘转动的角速度恒定,则电流大小恒定B.若从上往下看,圆盘顺时针转动,则电流沿a到b的方向流动C.若圆盘转动方向不变,角速度大小发生变化,则电流方向可能发生变化D.若圆盘转动的角速度变为原来的2倍,则电流在R上的热功率也变为原来的2倍【素养解读】核心素养素养角度具体表现科学探究问题流过电阻R的电流的大小和方向如何科学思维模型建构圆盘转动相当于导体棒转动切割模型科学推理圆盘的角速度恒定,则产生的感应电动势恒定科学论证用右手定则判定感应电流的方向【解析】选A、B。
若圆盘转动的角速度恒定,则相当于无数切割磁感线的导体的运动速度恒定,切割磁感线感应电动势为E=Br2ω也恒定,则电流大小恒定,A正确;由右手定则可知,从上往下看,只要圆盘顺时针转动,电流就沿a到b的方向流动,不会改变,B正确,C错误;由于电流在R上的热功率与电流的平方成正比,圆盘转动的角速度变为原来的2倍时,圆盘切割磁感线产生的感应电动势变为原来的2倍,电流也变为原来的2倍,电流在R上的热功率变为原来的4倍,选项D错误。
【素养特训】(多选)如图所示,两个相同的光滑U形导轨相互靠近固定在绝缘水平面上,右侧导轨处在垂直于导轨平面向下的匀强磁场中,ab、cd导体棒分别放在两个导轨上并与导轨垂直,ab导体棒在水平拉力作用下向右做匀加速运动,导体棒运动过程中始终与导轨接触良好并与导轨垂直,只计导体棒电阻,导轨电阻不计,则下列判断正确的是( )A.导体棒ab中有从a到b的电流B.导体棒cd中有从c到d的电流C.导体棒cd会向左移动D.拉力F随时间均匀增大【解析】选B、D。

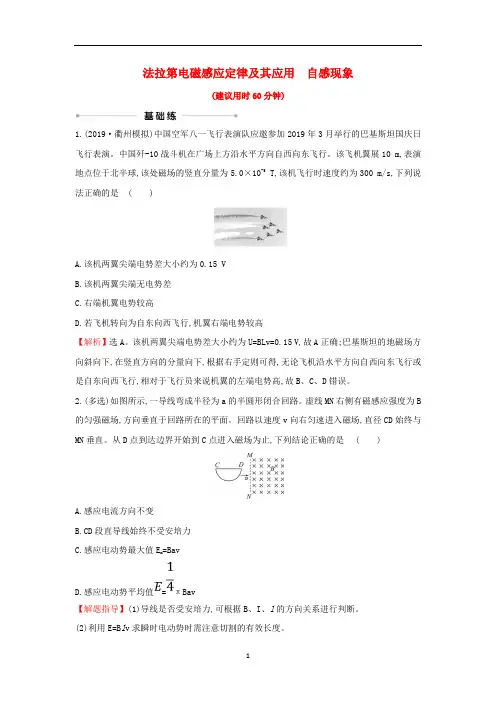

2021届高考物理一轮复习课时练习二十七法拉第电磁感应定律及其应用自感现象及答案
法拉第电磁感应定律及其应用自感现象(建议用时60分钟)1.(2019·衢州模拟)中国空军八一飞行表演队应邀参加2019年3月举行的巴基斯坦国庆日飞行表演。
中国歼-10战斗机在广场上方沿水平方向自西向东飞行。
该飞机翼展10 m,表演地点位于北半球,该处磁场的竖直分量为5.0×10-5 T,该机飞行时速度约为300 m/s,下列说法正确的是( )A.该机两翼尖端电势差大小约为0.15 VB.该机两翼尖端无电势差C.右端机翼电势较高D.若飞机转向为自东向西飞行,机翼右端电势较高【解析】选A。
该机两翼尖端电势差大小约为U=BLv=0.15 V,故A正确;巴基斯坦的地磁场方向斜向下,在竖直方向的分量向下,根据右手定则可得,无论飞机沿水平方向自西向东飞行或是自东向西飞行,相对于飞行员来说机翼的左端电势高,故B、C、D错误。
2.(多选)如图所示,一导线弯成半径为a的半圆形闭合回路。
虚线MN右侧有磁感应强度为B 的匀强磁场,方向垂直于回路所在的平面。
回路以速度v向右匀速进入磁场,直径CD始终与MN垂直。
从D点到达边界开始到C点进入磁场为止,下列结论正确的是( )A.感应电流方向不变B.CD段直导线始终不受安培力C.感应电动势最大值E m=BavD.感应电动势平均值=πBav【解题指导】(1)导线是否受安培力,可根据B、I、l的方向关系进行判断。
(2)利用E=B l v求瞬时电动势时需注意切割的有效长度。
【解析】选A、C、D。
闭合回路进入磁场过程中,磁通量始终增加,感应电流的方向沿逆时针方向,A对。
CD段的电流方向由D→C,安培力的方向垂直CD沿纸面向下,B错。
最大有效切割长度为a,感应电动势的最大值E m=Bav,C对。
ΔΦ=B·S=B,Δt=,==πBav,D对。
3.如图所示,半径为r的金属圆盘在垂直于盘面的匀强磁场B中,绕过O点的轴以角速度ω沿逆时针方向匀速转动,则通过电阻R的电流的方向和大小是(金属圆盘的电阻不计) ( )A.由c到d,I=B.由d到c,I=C.由c到d,I=D.由d到c,I=【解析】选D。
2021高考物理：电磁感应一轮练习及答案
专题电磁感应一、选择题1、(2019·玉林模拟)如图所示为感应式发电机，a、b、c、d是空间四个可用电刷与铜盘边缘接触的点，O1、O2是铜盘轴线导线的接线端，M、N是电流表的接线端。
现在将铜盘转动，能观察到感应电流的是()A．将电流表的接线端M、N分别连接a、c位置B．将电流表的接线端M、N分别连接O1、a位置C．将电流表的接线端M、N分别连接O1、O2位置D．将电流表的接线端M、N分别连接c、d位置2、如图所示，固定的光滑金属导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时()A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为g D．磁铁的加速度小于g3、(一题多法)如图所示，光滑平行导轨M、N固定在同一水平面上，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，当一条形磁铁从高处下落接近回路时()A．P、Q将互相靠拢B．P、Q将互相远离C．磁铁的加速度仍为gD．磁铁的加速度大于g4、如图，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好．在向右匀速通过M、N两区的过程中，导体棒所受安培力分别用F M、F N表示．不计轨道电阻．以下叙述正确的是()A．F M向右B．F N向左C．F M逐渐增大D．F N逐渐减小5、(2019·太原模拟)如图所示，一电阻为R的导线弯成边长为L的等边三角形闭合回路。
虚线MN 右侧有磁感应强度大小为B的匀强磁场，方向垂直于闭合回路所在的平面向里。
下列对三角形导线框以速度v向右匀速进入磁场过程中的说法正确的是()A．回路中感应电流方向为顺时针方向B．回路中感应电动势的最大值E＝32BL vC．回路中感应电流的最大值I＝32RBL vD．导线所受安培力的大小可能不变6、如图所示是两个互连的金属圆环，小金属环的电阻是大金属环电阻的二分之一，磁场垂直穿过大金属环所在区域．当磁感应强度随时间均匀变化时，在大环内产生的感应电动势为E，则a、b两点间的电势差为()A．12E B．13E C．23E D．E7、如图甲所示，正三角形硬导线框abc固定在磁场中，磁场方向与线框平面垂直。
2021年高考物理第一轮复习第11单元电磁感应增分加练答案
选择题增分特训(十)1.C[解析] 奥斯特观察到电流的磁效应,表明电流可以产生磁场,揭示了电与磁的联系,A正确;安培根据通电螺线管和条形磁铁磁场的相似性,提出了分子环流假说,符合物理史实,B正确;法拉第发现处于变化的磁场中的闭合线圈中会产生感应电流,C错误;D项的叙述符合楞次定律的发现过程,D正确.2.C[解析] 根据右手螺旋定则,通电直导线上方的磁场方向向外,下方的磁场方向向里,离导线近的地方磁感应强度大,离导线远的地方磁感应强度小.线框从上向下靠近导线的过程,穿过线框的磁通量向外增加,根据楞次定律,线框中产生顺时针方向的电流,经过导线时,向外的磁通量和向里的磁通量叠加,磁通量先向外减小至零,之后变成向里,并逐渐增大,直至最大,根据楞次定律,线框中产生逆时针方向的电流,磁通量向里变成最大后,线框继续向下运动,磁通量又逐渐减小,这时线框中的电流方向又变成了顺时针,且这一过程是连续的,线框中始终有感应电流存在,故A、B错误;根据楞次定律,感应电流始终阻碍线框相对磁场的运动,所以安培力的方向始终竖直向上,故C正确;根据能量守恒定律,线框从实线位置由静止释放至运动到虚线位置过程中,减少的重力势能转化为电能和自身动能,故D错误.3.C[解析] 根据法拉第电磁感应定律知,电势差大小为E=n S;根据楞次定律可知,b点电势较高,故φa-φb小于0,C正确.4.D[解析] 0~1 s内,螺线管中电流增大,产生的磁场磁感应强度增大,圆环中磁通量增大,面积有缩小的趋势,故A错误;1 s末,圆环中感应电流为零,与螺线管间无相互作用,所以1 s末圆环对桌面的压力等于圆环的重力,故B错误;1~2 s内,螺线管中正方向电流减小,2~3 s内,反方向电流增大,根据楞次定律,圆环中感应电流的磁场方向不变,感应电流方向不变,故C错误;0~1 s内,螺线管中正方向电流增大,产生的磁场增强,圆环中磁通量增大,根据楞次定律可知,从上往下看,圆环中产生的感应电流沿顺时针方向,1~2 s内螺线管中正方向电流减小,产生的磁场减弱,圆环中磁通量减小,根据楞次定律可知,从上往下看,圆环中产生的感应电流沿逆时针方向,故D正确.5.B[解析] 设线圈电阻为R,完全进入磁场时的速度为v x.线圈在穿过磁场的过程中所受的合外力为安培力.对于线圈进入磁场的过程,根据动量定理可得-FΔt=-Ba=-Ba=mv x-mv0,对于线圈穿出磁场的过程,根据动量定理得-F'Δt'=-Ba=-Ba=mv-mv x,联立可得v x=,选项B正确.6.B[解析] 位移在0~L过程,磁通量增大,由楞次定律可判断,感应电流方向为顺时针方向,为正值,I=,l=x,则I=x;位移在L~2L过程,磁通量先增大后减小,由楞次定律可判断,感应电流方向先为顺时针方向,为正值,后为逆时针方向,为负值;位移在2L~3L过程,磁通量减小,由楞次定律可判断,感应电流方向为逆时针方向,为负值,I=(3L-x),故B正确.7.B[解析] 线圈A内有竖直向上的磁场,磁感应强度B随时间均匀增大,根据楞次定律可判断,a中电流的方向向下,a、b相互吸引,说明b中电流的方向也向下,则P1带正电,说明正离子向上偏转,根据左手定则可判断,P1、P2两极板间磁场的方向为垂直于纸面向里,B正确.8.C[解析] 在闭合开关S时,流过D2的电流立即增大到稳定值I2',流过D1的电流由于线圈的自感作用并不能立即增大,而是缓慢地增大到稳定值I1',且I1'=2I2',在断开开关S时,线圈中产生自感电动势,D1、D2和D3组成回路,回路中有逆时针方向的电流,且电流从I1'逐渐减小,最后减为零,选项A、B、D错误,选项C正确.9.BD[解析] 闭合开关S接通电路时,A2立即亮,线圈对电流的增大有阻碍作用,所以通过A1的电流慢慢变大,最后两灯泡两端的电压一样大,所以一样亮,故A错误,B正确;断开开关S切断电路时,线圈对电流的减小有阻碍作用,相当于电源,与A1和A2串联,所以两灯泡都要过一会儿才熄灭,故C错误,D正确.10.AD[解析] 磁感应强度均匀变化,产生恒定电动势,电容器C的电荷量大小始终不变,选项A正确;根据楞次定律,MN与R构成的回路中,感应电流沿逆时针方向,a板一直带正电,B错误;由于磁感应强度变化,根据楞次定律和左手定则可知,MN所受安培力的方向先向右后向左,其大小先减小后增大,选项C 错误,D正确.11.BC[解析] 根据题意,穿过线框的磁通量变小,根据楞次定律可判断,感应电流的磁场方向与原磁场相同,由安培定则可判断,感应电流方向为E→F→G→E,A错误,B正确;根据几何关系可得,磁场穿过线框的有效面积减小了ΔS=a2,根据法拉第电磁感应定律得平均感应电动势=B=,C正确,D错误.12.BC[解析] 穿过线框的磁通量先向下减小,后向上增大,则根据楞次定律可知,感应电流方向不变,选项A错误;因磁感应强度的变化率不变,则感应电动势不变,感应电流不变,而磁感应强度的大小先减小后增大,根据F=BIL可知,MN边受到的安培力先减小后增大,选项B正确;因线框平行的两边电流等大反向,则整个线框受到的安培力为零,则线框下滑的加速度不变,线框做匀加速直线运动,选项C正确;因安培力对线框做功为零,斜面光滑,则线框的机械能守恒,选项D错误.13.AD[解析] 金属圆环速度稳定后,Δt时间内,磁通量变化为ΔΦ=Φ2-Φ1=kΦ0vΔt,所以感应电动势为E==kΦ0v,故A正确;金属圆环速度稳定后,产生的电流为I==,热功率为P=I2R=,故B错误,D正确;由能量守恒定律可知,重力的功率等于热功率,即mgv=I2R=,解得m=,故C错误.非选择题增分特训(八)1.(1)5 A(2)Q→P(3)10 W[解析] (1)根据法拉第电磁感应定律可知,PQ产生的感应电动势E=BLv=1×0.5×4 V=2 V又R外==Ω=0.2 Ω则感应电流的大小I== A=5 A(2)根据右手定则可判断,电流方向为Q→P(3)导体棒PQ匀速运动,则F=F安=BIL=1×5×0.5 N=2.5 N故外力做功的功率P=Fv=2.5×4 W=10 W.2.(1)(2)Pt-[解析] (1)导体棒切割磁感线产生的感应电动势E=BLv回路中的电流I=导体棒所受的安培力F安=BILP=Fv匀速运动时,有F=F安联立解得v=.(2)导体棒由静止开始加速过程,根据动能定理得W F+W安=mv2其中W F=Pt回路中产生的焦耳热等于克服安培力所做的功,即Q=-W安联立可得Q=Pt-.3.(1)由a至b(2)mv2(3)丙图正确见解析[解析] (1)根据右手定则,棒中感应电流方向为由a至b.棒刚要运动时,受摩擦力大小等于安培力,即F f=F A而F A=BI1L,I1=联立解得F f=.(2)设棒的平均速度为,根据动量定理得-Ft-F f t=0-2mv而F=B L,=,x=t联立解得x=根据动能定理得-F f x-W A=0-m(2v)2根据功能关系得Q=W A解得Q=mv2.(3)丙图正确当磁场速度小于v时,棒ab静止不动;当磁场速度大于v时,E=BLΔv,棒ab的加速度从零开始增大,a棒<a时,Δv逐渐增大,电流逐渐增大,F A逐渐增大,棒做加速度逐渐增大的加速运动; 当a棒=a时,Δv保持不变,电流不变,F A不变,棒ab的加速度保持不变,开始做匀加速运动.4.(1)2 V(2)1.6 V 2 m/s2(3)0.25 W[解析] (1)由图像可知,线圈内磁感应强度变化率为=0.1 T/s由法拉第电磁感应定律得E1=n=n S=2 V(2)t=0时,回路中电流I==0.4 A导体棒ab两端的电压U=IR=1.6 V设此时导体棒的加速度为a,有mg-B2Il=ma解得a=g-=2 m/s2(3)当导体棒ab达到稳定状态时,感应电动势由感生电动势和动生电动势两个部分构成,且形成的电流方向相同,满足mg=B2I'lI'=解得v=5 m/s此时导体棒所受重力的瞬时功率P=mgv=0.25 W.5.(1)1.2 m/s(2)0.125 s[解析] (1)在进入磁场前的加速度a=g sin 37°-μg cos 37°=2 m/s2由=2as1解得v1=1.2 m/s(2)金属线框进入磁场的过程中,减少的机械能等于克服摩擦力和安培力所做的总功,由图像知机械能随位移均匀减小,因此安培力为恒力,线框匀速进入磁场.设线框的侧边长为s2,即线框进入磁场过程运动的距离为s2.根据功能关系,ΔE=E1-E0=-(F f+F A)s2因为是匀速运动,所以F f+F A=mg sin 37°=0.6 N解得s2=0.15 m故t== s=0.125 s6.(1)6 m/s(2)1.5 m/s(3)0.25 J[解析] (1)对杆ab受力分析,匀速运动时重力沿导轨向下的分力与安培力平衡.感应电动势E=B1lv0电流I==安培力F=B1Il匀速运动,有mg sin θ=F联立解得v0=6 m/s.(2)杆ab与“联动双杆”发生碰撞时,由动量守恒定律得mv0=4mv解得v=1.5 m/s.(3)“联动三杆”进入磁场区域Ⅱ过程,设速度变化大小为Δv,根据动量定理有-B2'lΔt=-4mΔv'Δt=q==解得Δv=0.25 m/s同理,出磁场过程速度变化大小也为Δv出磁场区域Ⅱ后“联动三杆”的速度为v'=v-2Δv=1.0 m/s根据能量守恒定律得Q=×4m×(v2-v'2)=0.25 J.。
2021届高三物理一轮复习电磁学电磁感应电磁感应中的能量转化导体棒在导轨上运动问题专题练习
2021届高三物理一轮复习电磁学电磁感应电磁感应中的能量转化导体棒在导轨上运动问题专题练习一、填空题1．如图所示，“日”字形线框质量为m，长短边长分别为2l、l，短边电阻为r，竖直边电阻不计.当它的下边刚落进宽度为l的匀强磁场B时，即做匀速运动，则线框穿过磁场的时间为___________.2．如图所示，两平行金属导轨上有一个导体棒ab，导与导体棒电阻均不计，导轨间接有一个阻值为1Ω的F=向拉导体棒，使其以6m/s的速度匀速运动时，电电R，匀强磁场方向与导轨平面垂直.现用力0.015N路中的感电流大小为______A，外力的功率为______W.3．如图所示，质量为m的导体棒a从h高处由静止起沿足够长的光滑导电轨道滑下，另一质量为2m的导体棒b静止在宽为L的光滑水平导轨上，在水平轨道区域有垂直于轨道平面向上的匀强磁场，磁感应强度为B，a、b导体棒不会相碰，重力加速度取g，则a、b导体棒的最终的共同速度为__________，回路中最多能产生焦耳热为__________。
4．如图所示，PN与QM两平行金属导轨相距1 m，电阻不计，两端分别接有电阻R1和R2，且R1＝6 Ω，ab 导体的电阻为2 Ω，在导轨上可无摩擦地滑动，垂直穿过导轨平面的匀强磁场的磁感应强度为1 T．现ab 以恒定速度v＝3 m/s匀速向右移动，这时ab杆上消耗的电功率与R1、R2消耗的电功率之和相等，则R2=______ Ω,R1与R2消耗的电功率分别为______W;______W,拉ab杆的水平向右的外力F为______N.5．如图甲所示，一对平行光滑轨道放置在水平面上，两轨道间距l=0.20m，电阻R=1.0Ω；有一导体杆静止地放在轨道上，与两轨道垂直，杆及轨道的电阻皆可忽略不计，整个装置处于磁感应强度B =0.5T 的匀强磁场中，磁场方向垂直轨道向下。
现用一外力F 沿轨道方向拉杆，使之做匀加速运动，测得力F 与时间t 的关系如图乙所示。
2021届高考物理新课标一轮复习专题精讲精练之电路和电磁感应Word版含答案
电路和电磁感应(满分：100分时间：60分钟)一、选择题(本大题共8小题，每小题6分，共48分．在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)1．(2021·启东中学质检)如图1所示电路中的电源为恒流电源，不管外电路的电阻如何变，它都能够供应持续的定值电流．当滑动变阻器的滑动触头向上滑动时，电压表的读数变化量与电流表的读数变化量之比的确定值是()图1A．R1B．R2C．R3D．不能确定【解析】由于电源为恒流电源，R2两端电压不变．当滑动变阻器的滑动触头向上滑动时，电压表的读数变化量等于R1两端电压变化量，电流表的读数变化量等于R1电流变化量，依据欧姆定律，电压表的读数变化量与电流表的读数变化量之比的确定值是R1，选项A正确．【答案】 A2．如图2所示，抱负变压器初级线圈的匝数为n1，次级线圈的匝数为n2，初级线圈的两端a、b接正弦沟通电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.20 A．下列推断中正确的是()图2A．初级线圈和次级线圈的匝数比为2∶1B．初级线圈和次级线圈的匝数比为5∶1C．电流表A2的示数为0.1 AD．电流表A2的示数为0.4 A【解析】由题意可求得初级线圈的功率，利用抱负变压器初、次级线圈中的功率相等可求得次级线圈中的电流，再利用初、次级线圈中的电流之比可求得两线圈的匝数比．由电压表V 的示数和电流表A1的示数可得初级线圈中的功率P1＝U1I1，P1＝P2＝I22R，所以电流表A2的示数为I2＝U1I 1R＝220×0.244A＝1.0 A，C、D错误；初级线圈和次级线圈的匝数比n1n2＝I2I1＝51，A 错误，B正确．【答案】 B3.如图3所示，在坐标系xOy中，有边长为l的正方形金属线框abcd，其一条对角线ac和y 轴重合、顶点a位于坐标原点O处．在y轴的右侧的Ⅰ象限内有一垂直纸面对里的匀强磁场，磁场的上边界与线框的ab边刚好完全重合，下边界与x轴重合，右边界与y轴平行．t＝0时刻，线圈以恒定的速度v沿垂直于磁场上边界的方向穿过磁场区域．取沿a→b→c→d→a的感应电流方向为正，则在线圈穿越磁场区域的过程中，感应电流i、ab间的电势差U ab随时间t变化的图线是下图中的()图3【解析】线圈穿过磁场区域的过程可分为三段，当ab进入磁场时，线圈中电流为正方向，且渐渐减小，ab间的电势差为除ab外其他三边上的电压，ab出磁场，cd还未进入磁场，线圈中电流和ab间电势差都为零．cd边进入磁场穿过磁场的过程中，线圈中的电流为负方向，且渐渐减小，ab间的电势差等于ab一条边上的电压，故只有A正确．【答案】 A4．(2021·广东省广州市一模)如图4所示，虚线表示a、b两个相同圆形金属线圈的直径，圆内的磁场方向如图所示，磁感应强度大小随时间的变化关系B＝kt(k为常量)．当a中的感应电流为I时，b中的感应电流为()图4A．0B．0.5IC．I D．2I【解析】磁感应强度大小随时间变化，b中磁通量始终为零，b中的感应电流为0，选项A 正确．【答案】 A5. (2022·合肥模拟)如图5所示，足够长的光滑U型导轨宽度为L，其所在平面与水平面的夹角为α，上端连接一个阻值为R的电阻，置于磁感应强度大小为B，方向垂直于导轨平面对上的匀强磁场中，今有一质量为m、有效电阻为r的金属杆沿框架由静止下滑，设磁场区域无限大，当金属杆下滑达到最大速度时，运动的位移为x，则()图5A．金属杆下滑的最大速度v m＝mgR sin αB2l2B．在此过程中电阻R 产生的焦耳热为RR＋r (mgx sin α－12m v2m)C．在此过程中电阻R产生的焦耳热为mgx sin α－12m v2mD．在此过程中流过电阻R的电荷量为BLxR【解析】感应电动势为E＝BL v感应电流为I＝ER＋r安培力为F＝BIL＝B2L2vR＋r依据平恒条件得mg sin α－F＝0解得v m＝mg(r＋R)sin αB2l2由能量守恒定律得mgx sin α－12m v2m＝Q又因Q R＝RR＋rQ所以Q R＝RR＋r(mgx sin α－12m v2m)由法拉第电磁感应定律得通过R的电荷量为q＝ΔΦR＋r＝BLxR＋r所以选项B正确．【答案】 B6．(2021·江苏扬州中学检测)已知磁敏电阻在没有磁场时电阻很小，有磁场时电阻变大，并且磁场越强阻值越大．为探测磁场的有无，利用磁敏电阻作为传感器设计了如图6所示电路，电源的电动势E和内阻r不变，在没有磁场时调整变阻器R使电灯L正常发光，若探测装置从无磁场区进入强磁场区．则()。
2021版高考物理(基础版)一轮复习：第十章 4 素养探究课(九) 科学思维——电磁感应
[学生用书P377(单独成册)](建议用时：40分钟)一、单项选择题1.如图所示，在一匀强磁场中有一U 形导线框abcd ，线框处于水平面内，磁场与线框平面垂直，R 为一电阻，ef 为垂直于ab 的一根导体杆，它可在ab 、cd 上无摩擦地滑动．杆ef 及线框中导线的电阻都可不计．开始时，给ef 一个向右的初速度，则( )A ．ef 将减速向右运动，但不是匀减速B ．ef 将匀减速向右运动，最后停止C ．ef 将匀速向右运动D ．ef 将往返运动解析：选A.ef 向右运动，切割磁感线，产生感应电动势和感应电流，会受到向左的安培力而做减速运动，直到停止，但不是匀减速，由F ＝BIL ＝B 2L 2v R＝ma 知，ef 做的是加速度减小的减速运动，故A 正确．2.(2020·上海闵行调研)如图所示，纸面内有一矩形导体闭合线框abcd ，ab 边长大于bc 边长．从置于垂直纸面向里、边界为MN 的匀强磁场外，线框两次匀速地完全进入磁场，两次速度大小相同，方向均垂直于MN .第一次ab 边平行MN 进入磁场，线框上产生的热量为Q 1，通过线框导体横截面的电荷量为q 1；第二次bc 边平行MN 进入磁场，线框上产生的热量为Q 2，通过线框导体横截面的电荷量为q 2，则 ( )A ．Q 1>Q 2 q 1＝q 2B ．Q 1>Q 2 q 1>q 2C ．Q 1＝Q 2 q 1＝q 2D ．Q 1＝Q 2 q 1>q 2解析：选A.设ab 和bc 边长分别为L 1、L 2，线框电阻为R ，若假设穿过磁场区域的时间为t .通过线框导体横截面的电荷量q ＝I －t ＝ΔΦR ＝BL 1L 2R，因此q 1＝q 2.线框上产生的热量为Q ，第一次：Q 1＝BL 1I 1L 2＝BL 1BL 1v R L 2，同理可以求得Q 2＝BL 2I 2L 1＝BL 2BL 2v R L 1，由于L 1>L 2，则Q 1>Q 2，故A 正确．3.如图所示，质量均为m 的金属棒ab 、cd 与足够长的水平金属导轨垂直且接触良好，两金属棒与金属导轨间的动摩擦因数为μ，磁感应强度为B 的匀强磁场的方向竖直向下．则ab 棒在恒力F ＝2μmg 作用下向右运动的过程中，有( )A ．安培力对ab 棒做正功B ．安培力对cd 棒做正功C ．ab 棒做加速度逐渐减小的加速运动，最终匀速运动D ．cd 棒做加速度逐渐减小的加速运动，最终匀速运动解析：选C.对于ab 棒，因为F ＝2μmg >μmg ，所以从静止开始加速运动，ab 棒运动会切割磁感线产生感应电流，从而使ab 棒受到一个向左的安培力，这样加速度会减小，最终会做匀速运动；而cd 棒所受到的最大安培力与摩擦力相同，所以总保持静止状态，即安培力对ab 棒做负功，对cd 棒不做功，C 正确，A 、B 、D 错误．4.如图所示，相距为d 的两条水平虚线之间有方向垂直纸面向里的匀强磁场，磁感应强度大小为B ，正方形线圈abec 边长为L (L <d )、质量为m 、电阻为R ，将线圈在磁场上方h 高处由静止释放，ce 边刚进入磁场时的速度为v 0，刚离开磁场时的速度也为v 0，重力加速度大小为g ，则线圈穿过磁场的过程中(即从ce 边刚进入磁场到ab 边离开磁场的过程)，有( )A ．产生的焦耳热为mgdB ．产生的焦耳热为mg (d －L )C ．线圈的最小速度一定为22g （h ＋L －d ）D ．线圈的最小速度可能为mgR B 2L 2解析：选D.根据能量守恒定律，在ce 边刚进入磁场到ce 边刚穿出磁场的过程中，线圈的动能不变，重力势能全部转化为线圈进入磁场的过程中产生的热量，即Q ＝mgd ，即从ce 边刚进入磁场到ab 边刚进入磁场过程产生的焦耳热为mgd ，从ce 边刚穿出磁场到ab 边离开磁场的过程，线圈产生的热量与从ce 边刚进入磁场到ab 边刚进入磁场的过程中产生的热量相等，故从线圈的ce 边进入磁场到ab 边离开磁场的过程，产生的热量为2Q ＝2mgd ，A 、B 错误；若线圈进入磁场的整个过程做减速运动，线圈全部进入磁场后做匀加速运动，则可知线圈刚全部进入磁场时的瞬时速度最小，设线圈的最小速度为v min ，线圈从开始下落到线圈刚完全进入磁场的过程，根据能量守恒定律得mg (h ＋L )＝Q ＋12m v 2min ，代入数据解得线圈的最小速度为v min ＝2g （h ＋L －d ），C 错误；线圈在进入磁场的过程中，先做减速运动，可能在完全进入磁场前已经做匀速运动，则有mg ＝BIL ＝B 2L 2v min ′R ，解得v min ′＝mgR B 2L2，D 正确．5.竖直平面内有一形状为抛物线的光滑曲面轨道，如图所示，抛物线方程是y ＝x 2，轨道下半部分处在一个水平向外的匀强磁场中，磁场的上边界是y ＝a 的直线(图中虚线所示)，一个小金属环从抛物线上y ＝b (b >a )处以速度v 沿抛物线下滑，假设抛物线足够长，金属环沿抛物线下滑后产生的焦耳热总量是( )A ．mgbB.12m v 2 C ．mg (b －a ) D ．mg (b －a )＋12m v 2 解析：选D.小金属环进入或离开磁场时，磁通量会发生变化，并产生感应电流，产生焦耳热；当小金属环全部进入磁场后，不产生感应电流，小金属环最终在磁场中做往复运动，由能量守恒可得产生的焦耳热等于减少的机械能，即Q ＝12m v 2＋mgb －mga ＝mg (b －a )＋12m v 2.6．如图，在光滑水平桌面上有一边长为L 、电阻为R 的正方形导线框；在导线框右侧有一宽度为d (d ＞L )的条形匀强磁场区域，磁场的边界与导线框的一边平行，磁场方向竖直向下．导线框以某一初速度向右运动，t ＝0时导线框的右边恰与磁场的左边界重合，随后导线框进入并通过磁场区域．下列v －t 图象中，能正确描述上述过程的是 ( )解析：选D.导体切割磁感线时产生感应电流，同时产生安培力阻碍导体运动，利用法拉第电磁感应定律、安培力公式及牛顿第二定律可确定线框在磁场中的运动特点．线框进入和离开磁场时，安培力的作用都是阻碍线框运动，使线框速度减小，由E ＝BL v 、I ＝E R及F ＝BIL ＝ma 可知安培力减小，加速度减小，当线框完全进入磁场后穿过线框的磁通量不再变化，不产生感应电流，不再产生安培力，线框做匀速直线运动，D 正确．二、多项选择题7.如图所示，有两根与水平方向成α角的光滑平行的金属轨道，上端接有可变电阻R ，下端足够长．空间有垂直于轨道平面的匀强磁场，磁感应强度为B ，一根质量为m 的金属杆从轨道上由静止滑下．经过足够长的时间后，金属杆的速度会趋近于一个最大速度v m ，则( )A ．如果B 增大，v m 将变大B ．如果α变大，v m 将变大C ．如果R 变大，v m 将变大D ．如果m 变小，v m 将变大解析：选BC.金属杆在下滑过程中先做加速度减小的加速运动，速度达到最大后做匀速运动．所以当F 安＝mg sin α时速度最大，F 安＝BIl ＝B 2l 2v m R ，所以v m ＝mgR sin αB 2l 2，分析知B 、C 正确．8.如图所示，足够长的U 形光滑金属导轨平面与水平面成θ角(0＜θ＜90°)，其中MN 与PQ 平行且间距为L ，导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计．金属棒ab 由静止开始沿导轨下滑，并与两导轨始终保持垂直且接触良好，ab 棒接入电路的电阻为R ，当流过ab 棒某一横截面的电荷量为q 时，棒的速度大小为v ，则金属棒ab 在这一过程中( )A ．运动的平均速度大于 12v B ．受到的最大安培力大小为 B 2L 2v Rsin θ C ．下滑的位移大小为 qR BLD ．产生的焦耳热为qBL v解析：选AC.金属棒ab 开始做加速度逐渐减小的变加速运动，不是匀变速直线运动，平均速度大于12v ，故A 正确；金属棒受到的安培力F 安＝BIL ＝BL ·E R ＝BL ·BL v R ＝B 2L 2v R，故B 错误；由q ＝ΔΦR ＝BLx R 可知下滑的位移x ＝qR BL，故C 正确；产生的焦耳热Q ＝I 2Rt ＝qIR ，而这里的电流I 比棒的速度大小为v 时的电流I ′＝BL v R小，故这一过程产生的焦耳热小于qBL v ，故D 错误．9.如图所示的竖直平面内，水平条形区域Ⅰ和Ⅱ内有大小相等，方向垂直竖直面向里的匀强磁场，其宽度均为d ，Ⅰ和Ⅱ之间有一宽度为h 的无磁场区域，h >d .一质量为m 、边长为d 的正方形线框由距区域Ⅰ上边界某一高度处静止释放，在穿过两磁场区域的过程中，通过线框的电流及其变化情况相同．重力加速度为g ，空气阻力忽略不计．则下列说法正确的是( )A ．线框进入区域Ⅰ时与离开区域Ⅰ时的电流方向相同B ．线框进入区域Ⅱ时与离开区域Ⅱ时所受安培力的方向相同C ．线框有可能匀速通过磁场区域ⅠD ．线框通过区域Ⅰ和区域Ⅱ产生的总热量为Q ＝2mg (d ＋h )解析：选BD.由楞次定律可知，线框进入区域Ⅰ时感应电流为逆时针方向，而离开区域Ⅰ时的电流方向为顺时针方向，A 错误；由楞次定律可知，线框进入区域Ⅱ时与离开区域Ⅱ时所受安培力的方向相同，均向上，B 正确；因穿过两磁场区域的过程中，通过线框的电流及其变化情况相同，则可知线框进入区域Ⅰ时一定是做减速运动，C 错误；线框离开磁场区域Ⅰ的速度应等于离开磁场区域Ⅱ的速度，则在此过程中，线圈的机械能的减少量等于线框通过区域Ⅱ产生的电能，即Q 2＝mg (d ＋h )，则线框通过区域Ⅰ和区域Ⅱ产生的总热量为Q ＝2Q 2＝2mg (d ＋h )，D 正确．10.如图所示，abcd 为一矩形金属线框，其中ab ＝cd ＝L ，ab 边接有定值电阻R ，cd 边的质量为m ，其他部分的电阻和质量均不计，整个装置用两根绝缘轻弹簧悬挂起来．线框下方处在磁感应强度大小为B 的匀强磁场中，磁场方向垂直于纸面向里．初始时刻，使两弹簧处于自然长度，且给线框一竖直向下的初速度v 0，在cd 边第一次运动至最下端的过程中，R 中产生的焦耳热为Q ，此过程及以后的运动过程中ab 边未进入磁场、cd 边始终未离开磁场，已知重力加速度大小为g .下列说法中正确的是( )A ．初始时刻cd 边所受安培力的大小为B 2L 2v 0R－mg B ．线框中产生的最大感应电流可能为BL v 0RC ．在cd 边第一次到达最下端的时刻，两根弹簧具有的弹性势能总量大于12m v 20－Q D ．在cd 边反复运动过程中，R 中产生的焦耳热最多为12m v 20解析：选BC.初始时刻，cd 边切割磁感线的速度为v 0，若此时所受重力不大于安培力，则产生的感应电动势最大，为E ＝BL v 0，感应电流最大，为I ＝E R ＝BL v 0R，cd 边所受安培力的大小F ＝BIL ＝B 2L 2v 0R，A 错误，B 正确．在cd 边第一次运动至最下端的过程中，由能量守恒定律有12m v 20＋mgh ＝Q ＋E p ，在cd 边第一次到达最下端的时刻，两根弹簧具有的弹性势能的总量为E p ＝12m v 20－Q ＋mgh ，大于12m v 20－Q ，C 正确．由题意可知，cd 边最后静止在初始位置下方，设弹簧的劲度系数为k ，由mg ＝2kx 得：x ＝mg 2k，由能量守恒定律可知，导体棒的动能和减少的重力势能转化为焦耳热及弹簧的弹性势能，减少的重力势能为m 2g 22k ，弹性势能为E p ＝2×12kx 2＝m 2g 24k，则减少的重力势能大于弹簧的弹性势能，所以R 中产生的焦耳热应大于12m v 20，D 错误． 三、非选择题11．(2020·广东台山模拟)如图所示，两根正对的平行金属直轨道MN 、M ′N ′位于同一水平面上，两轨道之间的距离l ＝0.50 m ．轨道的MM ′端接一阻值为R ＝0.50 Ω的定值电阻，直轨道的右端处于竖直向下、磁感应强度大小为B ＝0.60 T 的匀强磁场中，磁场区域右边界为NN ′、宽度d ＝0.80 m ；水平轨道的最右端与两条位于竖直面内的半圆形光滑金属轨道NP 、N ′P ′平滑连接，两半圆形轨道的半径均为R 0＝0.50 m ．现有一导体杆ab 静止在距磁场的左边界s ＝2.0 m 处，其质量m ＝0.20 kg 、电阻r ＝0.10 Ω.ab 杆在与杆垂直的、大小为2.0 N 的水平恒力F 的作用下开始运动，当运动至磁场的左边界时撤去F ，杆穿过磁场区域后，沿半圆形轨道运动，结果恰好能通过半圆形轨道的最高位置PP ′.已知杆始终与轨道垂直，杆与直轨道之间的动摩擦因数μ＝0.10，轨道电阻忽略不计，取g ＝10 m/s 2.求：(1)导体杆刚进入磁场时，通过导体杆的电流的大小和方向；(2)在导体杆穿过磁场的过程中，通过电阻R 的电荷量；(3)在导体杆穿过磁场的过程中，整个电路产生的焦耳热．解析：(1)设导体杆在F 的作用下运动至磁场的左边界时的速度为v 1由动能定理得(F －μmg )s ＝12m v 21－0 导体杆刚进入磁场时产生的感应电动势为E ＝Bl v 1此时通过导体杆的电流大小为I ＝E R ＋r代入数据解得I ＝3 A由右手定则可知，电流的方向为由b 指向a .(2)ΔΦ＝B ·ld ，E －＝ΔΦΔt ，I －＝E －R ＋r，q ＝I －·Δt 联立解得q ＝0.4 C.(3)由(1)可知，导体杆在F 的作用下运动至磁场的左边界时的速度v 1＝6.0 m/s设导体杆通过半圆形轨道的最高位置时的速度为v ，则有mg ＝m v 2R 0在导体杆从刚进入磁场到滑至最高位置的过程中，由能量守恒定律有 12m v 21＝Q ＋mg ×2R 0＋12m v 2＋μmgd 解得Q ＝0.94 J.答案：(1)3 A 方向为由b 指向a (2)0.4 C(3)0.94 J。
2021年高考物理一轮复习考点过关检测题—12.9电磁感应综合—线框进出磁场问题
2021年高考物理一轮复习考点过关检测题12.9 电磁感应综合—线框进出磁场问题一、单项选择题1．如图所示，在粗糙绝缘水平面上有一正方形闭合金属线框abcd，其边长为L、质量为m，金属线框与水平面的动摩擦因数为μ。
虚线框a b c d''''内有一匀强磁场，磁场方向竖直向下。
开始时金属线框的ab 边与磁场的d c''边重合。
现使金属线框以初速度v0沿水平面滑入磁场区域，运动一段时间后停止，此时金属线框的dc边与磁场区域的边d c''距离为L。
在这个过程中，金属线框产生的焦耳热为（）A．12mv2＋μmgL B．12mv2－μmgLC．12mv2＋2μmgL D．12mv2－2μmgL2．如图所示，闭合导线框的质量可以忽略不计，将它从如图所示的位置匀速拉出匀强磁场．若第一次用时间t拉出，外力所做的功为W1，外力的功率为P1，通过导线截面的电荷量为q1；第二次用时间3t拉出，外力所做的功为W2，外力的功率为P2，通过导线截面的电荷量为q2，则（）A．W1=W2，P1= P2，q1<q2B．W1=3W2，P1=3P2，q1＝q2C．W1=3W2，P1= 9P2，q1＝q2D．W1=W2，P1= 9P2，q1=3q23．一正方形金属线框位于有界匀强磁场区域内，线框平面与磁场垂直，线框的右边紧贴着磁场边界，如图甲所示。
t＝0时刻对线框施加一水平向右的外力，让线框从静止开始做匀加速直线运动穿过磁场，外力F随时间t变化的图象如图乙所示。
已知线框质量m＝1kg、电阻R＝1Ω，以下说法不正确的是（）A．线框边长为1mB．匀强磁场的磁感应强度为TC．线框穿过磁场的过程中，通过线框的电荷量为2CD．线框做匀加速直线运动的加速度为1m/s24．如图，空间中存在一匀强磁场区域，磁感应强度大小为B，磁场方向与竖直面（纸面）垂直，磁场的上、下边界（虚线）均为水平面，间距为2L，纸面内磁场上方有一个质量为m、电阻为R的正方形导线框abcd，边长为L，其上、下两边均与磁场边界平行，若线框从上边界上方某处自由下落，恰能匀速进入磁场，则（）A．线框释放处距离磁场上边界的高度为22222m gR hB L =B．线圈进入磁场的过程中机械能的减少量为mgLC．线圈进入磁场的过程中流过线圈横截面的电量为BL RD．线圈的ab5．如图所示，边长为L的单匝均匀金属线框置于光滑水平桌面上，在拉力作用下以恒定速度通过宽度为D（D>L）、方向竖直向下的有界匀强磁场。
