电磁感应(一)
高中物理选择性必修2 第二章电磁感应 第二节法拉第电磁感应定律(一)-教案
2.2 法拉第电磁感应定律（第一课时）教学目标：（一）知识与技能1、从实验中得出影响感生电动势大小的因素，学会分析实验的方法。
2、知道磁通量的变化率是表示磁通量变化快慢的物理量，并能区别Φ、ΔΦ、t∆∆Φ。
3、理解法拉第电磁感应定律内容、数学表达式及应用。
（二）过程与方法培养学生的探究实验能力、定性分析和总结的能力。
（三）情感态度与价值观1、培养学生对不同事物进行分析，找出共性与个性的辩证唯物主义思想2、通过探究实验，引导学生把握主要矛盾，忽略次要因素。
【教学难点】法拉第电磁感应定律的物理意义【教学重点】实验分析，得出影响感应电动势的因素，感应电动势公式的应用【教学方法】实验、讨论分析、总结归纳【教学过程设计】（一）引入新课：复习提问：1、在电磁感应现象中，产生感应电流的条件是什么？答：闭合回路、磁通量发生变化2、恒定电流中学过，电路中存在持续电流的条件是什么？答：电路闭合，一定有电源。
3、试从本质上比较甲、乙两电路的异同相同点：两电路都是闭合的，有电流不同点：甲中有电池（电源）,乙中有螺线管（相当于电源）既然闭合电路中有感应电流，这个电路中就一定有电动势。
问题4上图中，若开关断开，电路中有电流吗？（没有）问题5：如果电路不是闭合的，电路中就没有电流，电源的电动势是否还存在呢？（存在）由此可见，在电磁感应现象中，不论电路是否闭合，只要穿过电路的磁通量发生变化，电路中就有感应电动势，但产生感应电流还需要电路闭合，因此研究感应电动势更有意义。
二、进行新课如图所示，产生感应电动势的那部分导体相当于电源（一）、感应电动势1、定义：在电磁感应现象中产生的电动势。
2、条件：只要穿过电路的磁通量发生变化，电路中就产生感应电动势。
与电路是否闭合无关。
3、电磁感应现象的本质磁通量变化是电磁感应的根本原因; 产生感应电动势是电磁感应现象的本质，产生感应电流只不过是一个现象，表示电路中输送着电能；而产生感应电动势才是电磁感应现象的本质，它表示电路已经具备随时输出电能的能力。
电磁感应一解答
回路旋转时，OC、OD段交替切割磁场线，二者产生的E大小相等、方向相反。E的大小为
OC切割时UO>UC
OD切割时UO>UD
3．如图，导体棒AB在均匀磁场B中绕通过C点的垂直于棒长且沿磁场方向的轴OO’转动（角速度w与B同方向），BC的长度为棒长的1/3，则 (A) A点比B点电势高． (B) A点与B点电势相等． (C) A点比B点电势低． (D) 有稳恒电流从A点流向B点．
一、选择题
1. 一无限长直导体薄板宽为 l，板面与 z 轴垂直，板的长度方向沿 y 轴，板的两侧与一个伏特计相接，如图.整个系统放在磁感强度为 B 的均匀磁场中，B 的方向沿z 轴正方向．如果伏特计与导体平板均以速度 u 向 y 轴正方向移动，则伏特计指示的电压值为
(A) 0
(B) uBl/2
(C) uBl
无感应电流
无感应电流
无磁通量变化.
a>>r时,圆环中心的磁场可视为均匀的
2．如图，一半径为r的很小的金属圆环，在初始时刻与一半径为a(a>>r)的大金属圆环共面且同心．在大圆环中通以恒定的电流I，方向如图．如果小圆环以匀角速度w绕其任一方向的直径转动，并设小圆环的电阻为R,则任一时刻 t 通过小圆环的磁通量F =______．小圆环中的感应电流 i =_____________________．
z轴正方向
1．如图，一根长为L的金属细杆ab绕竖直轴O1O2以角速度w在水平面内旋转，O1O2在离细杆a端L/5处．若已知地磁场在竖直方向的分量为B ．求ab两端间的电势差Ua-Ub．
解： 由右手螺旋法则知，a端、b端的电位均高于O点
由法拉第电磁感应定律有
三、计算题
2．长为L、质量为m的均匀金属细棒，以棒端O为中心在水平面内旋转，棒的另一端在半径为L的金属环上滑动，棒端O和金属环之间接一电阻R，整个环面处于均匀磁场B中，B的方向垂直于纸面向外，如图．设t=0时初角速度为w0 ．忽略摩擦力及金属棒、导线和圆环的电阻．求（1）当角速度为w时金属棒内的动生电动势的大小．（2）棒的角速度随时间变化表达式．
第2课时：法拉第电磁感应定律(一)
第二课时法拉第电磁感应定律（一）基础知识回顾1. （1）法拉第电磁感应定律: 电路中感应电动势的大小,表达式为E=。
（2）当导体在匀强磁场中做切割磁感线的相对运动时产生的感应电动势E= ，θ是B与v之间的夹角。
（3）导体棒绕某一固定转轴旋转切割磁感线，虽然棒上各点的切割速度并不相同，但可用棒上等效替代切割速度。
常用公式E= 。
2.应用法拉第电磁感应定律时应注意：（1）E= 适用于一般回路。
若磁通量不随时间均匀变化，则ΔΦ/Δt为Δt时间内通过该回路的磁通量的。
(2)E= ，适用于导体各部分以相同的速度切割磁感线的情况，式中L为导线的有效切割长度，θ为运动方向和磁感线方向的夹角。
若v为瞬时速度,则E为。
若v 为平均速度，则E为。
（3）.若磁感应强度B不变，回路的面积S发生变化，则E= ；若回路的面积S不变，磁感应强度B发生变化，则E= ；若磁感应强度B、回路的面积S都发生变化，则E= 。
3.要注意严格区分Φ、ΔΦ、ΔΦ/Δt的物理意义Φ是指。
ΔΦ是指。
ΔΦ/Δt是指。
要点讲练：【例1】如图所示，长L1宽L2的矩形线圈电阻为R，处于磁感应强度为B的匀强磁场边缘，线圈与磁感线垂直。
求：将线圈以向右的速度v匀速拉出磁场的过程中，⑴拉力F大小；⑵拉力的功率P；⑶拉力做的功W；⑷线圈中产生的电热Q；⑸通过线圈某一截面的电荷量q。
例2如图所示，空间存在垂直于纸面的均匀磁场，在半径为a的圆形区域内外，磁场方向相反，磁感应强度大小均为B。
一半径为b ,电阻为R 的圆形导线环放置在纸面内，其圆心与圆形区域的中心重合，在内、外磁场的磁感应强度同时由B均匀地减小到零的过程中，通过导线截面的电量q=。
1图例3（06 全国卷）如图所示，在匀强磁场中固定放置一根串接一电阻R 的直角形金属导轨aob （在纸面内），磁场方向垂直纸面朝里，另有两根金属导轨c 、d 分别平行于oa 、ob 放置。
保持导轨之间接触良好，金属导轨的电阻不计。
初中九年级(初三)物理 电磁感应 发电机(一)知识讲解
第五节电磁感应发电机重点难点1．电磁感应现象及产生感应电流的条件，发电机的工作过程。
2．理解电磁感应，弄清发电机的工作原理。
内容讲解一、电磁感应现象电磁感应现象——利用磁场产生电流的现象叫做电磁感应现象。
电磁感应现象中产生的电流叫做感应电流。
二、感应电流1．产生感应电流的条件：①电路必须是闭合的；②电路中的一部分导体在磁场中做切割磁感线运动。
2．感应电流的方向跟导体切割磁感线的运动方向和磁感线方向(即磁场方向)有关。
3．若导体的运动方向和磁场方向同时改变，则感应电流方向不变。
4．闭合电路感应电流方向跟导体运动方向、磁场方向有关。
三、发电机的工作原理及能量转化1．原理：发电机是根据电磁感应现象制成的。
2．发电机的构造：由定子和转子两部分组成，包括磁极、线圈、铜环、电刷等。
3．能量转化：发电机是将机械能转化为电能的机器。
说明：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流。
（1）“闭合电路的一部分导体”这句话包含两层意思，一是电路必须是闭合的，即组成电路的各个器件连接成一个电流的通路；二是电路中的一部分导体在磁场中，而不是整个电路在磁场中做切割磁感线运动。
（2）“做切割磁感线运动”，这是反映导体垂直切割或斜着切割，即导体的运动方向和磁感线方向一定要成一定角度，不能与磁感线平行．切割磁感线运动指的是导体与磁场的相对运动，可以是导体运动，也可以是磁场运动。
（3）要注意“时”字，即必须是导体正在做切割磁感线的运动的时候，才能同时产生感应电流。
如果某部分导体虽然做过切割磁感线运动，但现在处于静止状态，那么该电路中也不会有感应电流。
在电磁感应现象中，感应电流方向踉导体切割磁感线的运动方向磁感线方向有关；在相同条件下，线圈匝数越多，感应电流越大。
发电机是电磁感应现象的重要应用。
周期性改变方向和大小的电流叫交流电。
电流经过一个周期变化所需时间叫交流电的周期，周期的单位秒(s)，每秒电流发生周期性变化的次数叫频率，频率的单位是赫兹(Hz)，频率和周期的数值互为倒数。
法拉第电磁感应的应用(一)
法拉第电磁感应的应用(一)【知识梳理】：电磁感应现象中的力学和能量问题;1.电磁感应中,导体运动切割磁感线而产生感应电流,感应电流在磁场中将受到安培力的作用,动态分析中,抓住“速度变化引起安培力的变化”,正确分析受力情况和运动情况.结合平衡问题和牛顿第二定律以及运动学公式求解.例题2.如图，光滑斜面的倾角α= 30°，在斜面上放置一矩形线框abcd ，ab 边的边长l 1 = l m ，bc 边的边长l 2= 0.6 m ，线框的质量m = 1 kg ，电阻R = 0.1Ω，线框通过细线与重物相连，重物质量M = 2 kg ，斜面上ef 线（ef ∥gh ）的右方有垂直斜面向上的匀强磁场，磁感应强度B = 0.5 T ，如果线框从静止开始运动，进入磁场最初一段时间是匀速的，ef 线和gh 的距离s = 11.4 m ，（取g = 10.4m/s 2），求：（1）线框进入磁场前重物M 的加速度； （2）线框进入磁场时匀速运动的速度v ；（3）ab 边由静止开始到运动到gh 线处所用的时间t ； （4）ab 边运动到gh 线处的速度大小和在线框由静止开始到运动到gh 线的整个过程中产生的焦耳热。
“思路分析”（1）线框进入磁场前，线框仅受到细线的拉力F T ，斜面的支持力和线框重力，重物M 受到重力和拉力F T 。
运用牛顿第二定律可得因为线框进入磁场的最初一段时间做匀速运动所以重物受力平衡（3）线框abcd 进入磁场前时，做匀加速直线运动；进磁场的过程中，做匀速直线运动；进入磁场后到运动到gh 线，仍做匀加速直线运动。
“解答” (1)对线框，由F T – mg sin α= ma .平向右或有水平向右的分量，但安培力若有竖直向上的分量，应小于导体棒所受重力，否则导体棒会向上跳起而不是向右摆，由左手定则可知，磁场方向斜向下或竖直向下都成立，A 错；当满足导体棒“向右摆起”时，若磁场方向竖直向下，则安培力水平向右，在导体棒获得的水平冲量相同的条件下，所需安培力最小，因此磁感应强度也最小，B 正确；设导体棒右摆初动能为E k ，摆动过程中机械能守恒，有E k = mgl (1–cos θ)，导体棒的动能是电流做功而获得的，若回路电阻不计，则电流所做的功全部转化为导体棒的动能，此时有W = IEt = qE = E k ，得W = mgl (1–cos θ)，(1cos )mglq Eθ=-，题设条件有电源内阻不计而没有“其他电阻不计”的相关表述，因此其他电阻不可忽略，那么电流的功就大于mgl (1–cos θ)，通过的电量也就大于(1cos )mglEθ-，C 错D 正确．“解答”BD“解题回顾”安培力的冲量与通过导线的电量相关，“冲量→电量”、“做功→能量”是力电综合的二条重要思路。
电磁感应的原理(一)

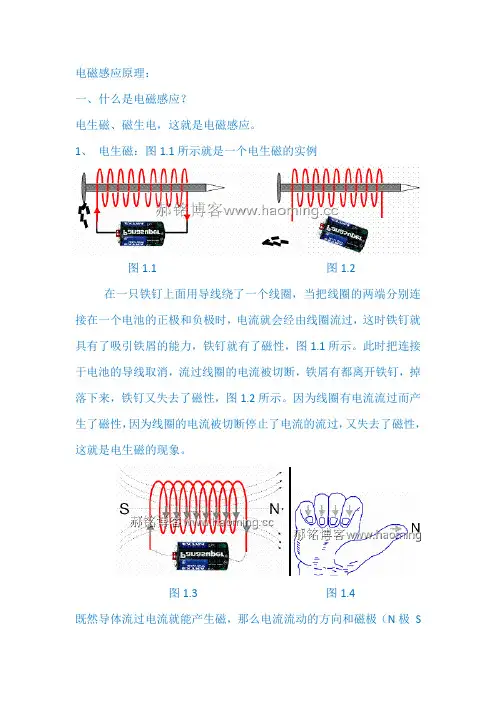

电磁感应原理：一、什么是电磁感应？电生磁、磁生电，这就是电磁感应。
1、电生磁：图1.1所示就是一个电生磁的实例图1.1 图1.2在一只铁钉上面用导线绕了一个线圈，当把线圈的两端分别连接在一个电池的正极和负极时，电流就会经由线圈流过，这时铁钉就具有了吸引铁屑的能力，铁钉就有了磁性，图1.1所示。
此时把连接于电池的导线取消，流过线圈的电流被切断，铁屑有都离开铁钉，掉落下来，铁钉又失去了磁性，图1.2所示。
因为线圈有电流流过而产生了磁性，因为线圈的电流被切断停止了电流的流过，又失去了磁性，这就是电生磁的现象。
图1.3 图1.4既然导体流过电流就能产生磁，那么电流流动的方向和磁极（N极S极）的方向有什么关系呢？。
在电工原理的概念中，有一个著名的定则“右手螺旋定则”（也称“安培定则”），就是依据右手握拳，拇指伸直这种手的形态；来判断磁场的方向。
也就是根据导体或者线圈内部电流的方向来判断磁场的方向：图1.3所示；这是一个闭合的回路，图中电流由电池的正极经过线圈流向负极，线圈上箭头方向是电流的方向，线圈内部产生磁力线的方向是左边是S极、右边是N极，这正好和图1.4所示的右手握拳，拇指伸直这种手的形态相吻合，即；右手四指所指是电流的方向，伸直拇指所指是磁场N极的方向（也就是磁力线的指向）。
同样通电的直导线的周围也会产生以导线为圆心的同心圆磁场，图1.5所示。
这个直导线流过电流的磁场和磁场的方向也可以采用右手握拳，拇指伸直这种手的形态来判断：如图1.6所示；右手握通电的直导线，拇指是电流的方向，握拳的四指就是围绕直导线磁场的方向。
图1.5图1.6结论：导体通过电流就会产生磁场，并且磁场的方向和电流的方向有关。
2、磁生电图1.7是自行车发电机的构造原理图；图1.7 图1.8在图1.7中，中间有标有N S极的是一个圆形永久磁铁，其磁力线的分布是从N（北极）极指向S（南极）极，图中有箭头的虚线是磁场磁力线的分布图。
在圆形永久磁铁的两边分别有两个串联在一起的线圈，由于线圈靠近永久磁铁，线圈也置身于磁场中；磁力线从线圈中穿过。
第十二章 电磁感应电磁场(一)作业答案
一．选择题[ A ]1.（基础训练1）半径为a的圆线圈置于磁感强度为B 的均匀磁场中，线圈平面与磁场方向垂直，线圈电阻为R ，当把线圈转动使其法向与B 的夹角为α=60︒时，线圈中已通过的电量与线圈面积及转动时间的关系是：(A)与线圈面积成正比，与时间无关. (B) 与线圈面积成正比，与时间成正比. (C) 与线圈面积成反比，与时间无关. (D) 与线圈面积成反比，与时间成正比. 【解析】[ D ]2.（基础训练3）在一自感线圈中通过的电流I 随时间t 的变化规律如图(a)所示，若以I 的正流向作为的正方向，则代表线圈内自感电动势随时间t 变化规律的曲线应为图(b)中(A)、(B)、(C)、(D)中的哪一个？ 【解析】dt dI LL -=ε，在每一段都是常量。
dtdI ［ B ］3.（基础训练6）如图所示，直角三角形金属框架abc 放在均匀磁场中，磁场B平行于ab 边，bc 的长度为l ．当金属框架绕ab 边以匀角速度转动时，abc 回路中的感应电动势和a 、c 两点间的电势差U a – U c 为(A) =0，U a – U c =221l B ω (B) =0，U a – U c =221l B ω- (C) =2l B ω，U a – U c =221l B ω (D) =2l B ω，U a – U c=221l B ω-【解析】金属框架绕ab 转动时，回路中0d d =Φt，所以0=ε。
2012cL a c b c bc b U U U U v B d l lBdl Bl εωω→→→⎛⎫-=-=-=-⨯⋅=-=- ⎪⎝⎭⎰⎰［ C ］5.（自测提高1）在一通有电流I 的无限长直导线所在平面内，有一半经为r ，电阻为R 的导线环，环中心距直导线为a ，如图所示，且r a >>。
当直导线的电流被切断后，沿着导线环流过的电量约为：(A))11(220r a a R Ir +-πμ (B)ar a R Ir +ln 20πμ (C)aR Ir 220μ (D) rR Ia 220μ 【解析】直导线切断电流的过程中，在导线环中有感应电动势大小：td d Φ=εaIR q 21φφ-=感应电流为：tR Ri d d 1Φ==ε则沿导线环流过的电量为：∆Φ=⋅Φ==⎰⎰Rt t R t i q 1d d d 1daR Ir R r a I R S B 212120200μππμ=⋅⋅=⋅∆≈［ C ］6.（自测提高4）有两个长直密绕螺线管，长度及线圈匝数均相同，半径分别为r 1和r 2．管内充满均匀介质，其磁导率分别为1和2．设r 1∶r 2=1∶2，1∶2=2∶1，当将两只螺线管串联在电路中通电稳定后，其自感系数之比L 1∶L 2与磁能之比W m 1∶W m 2分别为：(A) L 1∶L 2=1∶1，W m 1∶W m 2 =1∶1． (B) L 1∶L 2=1∶2，W m 1∶W m 2 =1∶1． (C) L 1∶L 2=1∶2，W m 1∶W m 2 =1∶2． (D) L 1∶L 2=2∶1，W m 1∶W m 2 =2∶1．【解析】自感系数为l r n V n L 222πμμ==，磁能为221LI W m =［ B ］7.（附录C3）在圆柱形空间内有一磁感应强度为B 的均匀磁场，如图所示，B的大小以速率dB/dt 变化。
精品导学案：第1章 电磁感应1电磁感应的发现 感应电流产生的条件 Word版含答案
学案1电磁感应的发现感应电流产生的条件[学习目标定位] 1.能理解什么是电磁感应现象.2.能记住产生感应电流的条件.3.会使用线圈以及常见磁铁完成简单的实验.4.能说出磁通量变化的含义.5.会利用电磁感应产生的条件解决实际问题．1．磁通量的计算公式Φ＝BS的适用条件是匀强磁场且磁感线与平面垂直．若在匀强磁场B 中，磁感线与平面不垂直，公式Φ＝BS中的S应为平面在垂直于磁场方向上的投影面积．2．磁通量是标量，但有正、负之分．一般来说，如果磁感线从线圈的正面穿入，线圈的磁通量就为“＋”，磁感线从线圈的反面穿入，线圈的磁通量就为“－”．3．由Φ＝BS可知，磁通量的变化有三种情况：(1)磁感应强度B不变，有效面积S变化；(2)磁感应强度B变化，有效面积S不变；(3)磁感应强度B和有效面积S同时变化．一、奥斯特实验的启迪1820年，奥斯特从实验中发现了电流的磁效应，不少物理学家根据对称性的思考，提出既然电能产生磁，是否也存在逆效应，即磁产生电呢？二、电磁感应现象的发现1831年，英国物理学家法拉第发现了电磁感应现象．他将“磁生电”现象分为五类：(1)变化中的电流；(2)变化中的磁场；(3)运动中的恒定电流；(4)运动中的磁铁；(5)运动中的导线．三、电磁感应规律的发现及其对社会发展的意义1．电磁感应的发现，使人们发明了发电机，把机械能转化成电能；使人们发明了变压器，解决了电能远距离传输中能量大量损耗的问题；使人们制造出了结构简单的感应电动机，反过来把电能转化成机械能．2．法拉第在研究电磁感应等电磁现象中，从磁性存在的空间分布逐渐凝聚出“场”的科学创新思想．在此基础上，麦克斯韦建立了电磁场理论，并预言了电磁波的存在． 四、产生感应电流的条件 穿过闭合电路的磁通量发生变化时，这个闭合电路中就有感应电流产生.一、磁通量及其变化[问题设计]如图1所示，框架的面积为S ，匀强磁场的磁感应强度为B .试求：图1 (1)框架平面与磁感应强度B 垂直时，穿过框架平面的磁通量为多少？(2)若框架绕OO ′转过60°，则穿过框架平面的磁通量为多少？(3)若从图示位置转过90°，则穿过框架平面的磁通量的变化量为多少？(4)若从图示位置转过180°，则穿过框架平面的磁通量变化量为多少？答案 (1)BS (2)12BS (3)－BS (4)－2BS [要点提炼]1．磁通量的计算(1)公式：Φ＝BS(2)适用条件：①匀强磁场，②磁场方向和平面垂直．(3)B 与S 不垂直时：Φ＝BS ⊥，S ⊥为平面在垂直磁场方向上的投影面积，在应用时可将S 投影到与B 垂直的方向上，如图2所示Φ＝BS sin_θ.图2(4)磁通量与线圈的匝数无关．2．磁通量的变化量ΔΦ(1)当B 不变，有效面积S 变化时，ΔΦ＝B ·ΔS .(2)当B 变化，S 不变时，ΔΦ＝ΔB ·S .(3)B和S同时变化，则ΔΦ＝Φ2－Φ1，但此时ΔΦ≠ΔB·ΔS.特别提醒计算穿过某面的磁通量变化量时，要注意前、后磁通量的正、负值，如原磁通量Φ1＝BS，当平面转过180°后，磁通量Φ2＝－BS，磁通量的变化量ΔΦ＝－2BS.二、感应电流产生的条件[问题设计]实验1(导体在磁场中做切割磁感线的运动)：如图3所示，导体AB垂直磁感线运动时，线路中有电流产生，而导体AB沿着磁感线运动时，线路中无电流产生(填“有”或“无”)．图3实验2(通过闭合电路的磁场发生变化)：如图4所示，将小螺线管A插入大螺线管B中不动，当开关S接通或断开时，电流表中有电流通过；若开关S一直闭合，当改变滑动变阻器的阻值时，电流表中有电流通过；而开关一直闭合，滑动变阻器的滑动触头不动时，电流表中无电流产生．若将螺线管A放在螺线管B的正上方，并使两者的轴线互相垂直，则不管进行什么操作，电流表中均无电流产生(填“有”或“无”)．图41．实验2中并没有导体在磁场中做切割磁感线的运动，但在接通或断开电源的瞬间及改变滑动变阻器的阻值时，B线圈却出现感应电流，这说明什么？答案说明导体在磁场中做切割磁感线运动不是产生感应电流的本质原因，通过闭合电路的磁场变化也可以产生感应电流．2．当实验2中开关闭合后，A线圈电流稳定时，B线圈中也存在磁场，但不出现感应电流，这说明什么？答案说明感应电流的产生，不在于闭合回路中是否有磁场．3．实验2中同样的磁场变化，螺线管B套在螺线管A外边时，能产生感应电流，而两个线圈相互垂直放置时不能产生感应电流，这又说明什么？试总结产生感应电流的条件．答案说明感应电流的产生，不在于磁场是否变化．总结实验1中，磁场是稳定的，但在导体切割磁感线运动时，通过回路的磁通量发生变化，回路中产生了感应电流；实验2通过改变电流从而改变磁场强弱，进而改变了磁通量，从而产生了感应电流，所以可以将产生感应电流的条件描述为“只要穿过闭合电路的磁通量发生变化，闭合电路中就会产生感应电流”．[要点提炼]1．产生感应电流的条件：穿过闭合电路的磁通量发生变化．2．特例：闭合电路的一部分导体在磁场内做切割磁感线运动．在利用“切割”来讨论和判断有无感应电流时，应该注意：(1)导体是否将磁感线“割断”，如果没有“割断”就不能说切割．如图5所示，甲、乙两图中，导线是真“切割”，而图丙中，导体没有切割磁感线．图5(2)是否仅是闭合电路的一部分导体在磁场内做切割磁感线运动，如图丁．如果由切割不容易判断，则要回归到磁通量是否变化上去．[延伸思考]电路不闭合时，磁通量发生变化是否能产生电磁感应现象？答案当电路不闭合时，没有感应电流，但有感应电动势，只产生感应电动势的现象也可以称为电磁感应现象．一、磁通量Φ及其变化量ΔΦ的理解与计算例1如图6所示的线框，面积为S，处于磁感应强度为B的匀强磁场中，B的方向与线框平面成θ角，当线框转过90°到如图6所示的虚线位置时，试求：图6(1)初、末位置穿过线框的磁通量的大小Φ1和Φ2；(2)磁通量的变化量ΔΦ.解析(1)解法一：在初始位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥＝S sin θ，所以Φ1＝BS sin θ.在末位置，把面积向垂直于磁场方向进行投影，可得垂直于磁场方向的面积为S⊥′＝S cos θ.由于磁感线从反面穿入，所以Φ2＝－BS cos θ.解法二：如图所示，把磁感应强度B沿垂直于面积S和平行于面积S进行分解，得B上＝B sin θ，B左＝B cos θ所以Φ1＝B上S＝BS sin θ，Φ2＝－B左S＝－BS cos θ.(2)开始时B与线框平面成θ角，穿过线框的磁通量Φ1＝BS sin θ；当线框平面按顺时针方向转动时，穿过线框的磁通量减少，当转动θ时，穿过线框的磁通量减少为零，继续转动至90°时，磁感线从另一面穿过，磁通量变为“负”值，Φ2＝－BS cos θ.所以，此过程中磁通量的变化量为ΔΦ＝Φ2－Φ1＝－BS cos θ－BS sin θ＝－BS(cos θ＋sin θ)．答案(1)BS sin θ－BS cos θ(2)－BS(cos θ＋sin θ)二、产生感应电流的分析判断及实验探究例2如图7所示，在匀强磁场中有两条平行的金属导轨，磁场方向与导轨平面垂直．导轨上有两条可沿导轨自由移动的金属棒ab、cd，与导轨接触良好．这两条金属棒ab、cd的运动速度分别是v1、v2，且井字形回路中有感应电流通过，则可能()图7A．v1＞v2B．v1＜v2C．v1＝v2D．无法确定解析只要金属棒ab、cd的运动速度不相等，穿过井字形回路的磁通量就发生变化，闭合回路中就会产生感应电流．故选项A、B正确．答案AB例3在研究电磁感应现象的实验中所用器材如图8所示．它们是①电流表、②直流电源、③带铁芯的线圈A、④线圈B、⑤开关、⑥滑动变阻器(用来控制电流以改变磁场强弱)．试按实验的要求在实物图上连线(图中已连好一根导线)．图8答案连接电路如图所示1．(对电磁感应现象的认识)下列现象中，属于电磁感应现象的是()A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针答案 C解析电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动以及磁铁吸引小磁针，反映了磁场力的性质，所以A、B、D不是电磁感应现象，C是电磁感应现象．2．(对磁通量Φ及其变化量ΔΦ的理解)如图9所示一矩形线框，从abcd位置移到a′b′c′d′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动) ()图9A．一直增加B．一直减少C．先增加后减少D．先增加，再减少直到零，然后再增加，然后再减少答案 D解析离导线越近，磁场越强，当线框从左向右靠近导线的过程中，穿过线框的磁通量增大，当线框跨在导线上向右运动时，磁通量减小，当导线在线框正中央时，磁通量为零，从该位置向右，磁通量又增大，当线框离开导线向右运动的过程中，磁通量又减小；故A、B、C 错误，D正确，故选D.3．(产生感应电流的分析判断)如图10所示，开始时矩形线框与匀强磁场的方向垂直，且一半在磁场内，一半在磁场外，若要使线框中产生感应电流，下列办法中可行的是()图10A．将线框向左拉出磁场B．以ab边为轴转动(小于90°)C．以ad边为轴转动(小于60°)D．以bc边为轴转动(小于60°)答案ABC解析将线框向左拉出磁场的过程中，线框的bc部分切割磁感线，或者说穿过线框的磁通量减少，所以线框中将产生感应电流．当线框以ab边为轴转动(小于90°)时，线框的cd边的右半段在做切割磁感线运动，或者说穿过线框的磁通量在发生变化，所以线框中将产生感应电流．当线框以ad边为轴转动(小于60°)时，穿过线框的磁通量在减小，所以在这个过程中线框内会产生感应电流．如果转过的角度超过60°(60°～300°)，bc边将进入无磁场区，那么线框中将不产生感应电流．当线框以bc边为轴转动时，如果转动的角度小于60°，则穿过线框的磁通量始终保持不变(其值为磁感应强度与矩形线框面积的一半的乘积)．4．(产生感应电流的分析判断)如图11所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是()图11A．线圈中通以恒定的电流B．通电时，使滑动变阻器的滑片P做匀速移动C．通电时，使滑动变阻器的滑片P做加速移动D．将电键突然断开的瞬间答案 A解析只要通电时滑动变阻器的滑片P移动，电路中的电流就会发生变化，变化的电流产生变化的磁场，铜环A中磁通量发生变化，有感应电流；同样，将电键断开瞬间，电路中电流从有到无，仍会在铜环A中产生感应电流．题组一对磁通量Φ及其变化量ΔΦ的理解与计算1．关于磁通量，下列叙述正确的是()A．在匀强磁场中，穿过一个面的磁通量等于磁感应强度与该面面积的乘积B．在匀强磁场中，a线圈的面积比b线圈的大，则穿过a线圈的磁通量一定比穿过b线圈的磁通量大C．把一个线圈放在M、N两处，若放在M处时穿过线圈的磁通量比放在N处时大，则M 处的磁感应强度一定比N处大D．同一线圈放在磁感应强度大处，穿过线圈的磁通量不一定大答案 D解析磁通量等于磁感应强度与垂直磁场方向上的投影面积的乘积，A错误；线圈面积大，但投影面积不一定大，B错误；磁通量大，磁感应强度不一定大，C错误、D正确．2．关于磁通量的概念，以下说法中正确的是()A．磁感应强度越大，穿过闭合回路的磁通量越大B．磁感应强度越大，线圈面积越大，则磁通量越大C．穿过线圈的磁通量为零，但磁感应强度不一定为零D．磁通量发生变化，一定是磁场发生变化引起的答案 C解析根据磁通量的定义，Φ＝B·S·sin θ，因此A、B选项错误；穿过线圈的磁通量为零时，磁感应强度不一定为零；磁通量发生变化，可能是面积变化引起的，也可能是磁场变化引起的，D错．3.如图1所示，半径为R的圆形线圈共有n匝，其中心位置处半径为r的范围内有匀强磁场，磁场方向垂直线圈平面，若磁感应强度为B，则穿过线圈的磁通量为()图1A．πBR2B．πBr2C．nπBR2D．nπBr2答案 B解析由磁通量的定义式知Φ＝BS＝πBr2；故B正确．题组二产生感应电流的分析判断4．关于电磁感应现象，下列说法中正确的是()A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中就一定有感应电流产生答案 C解析产生感应电流的条件：(1)闭合电路；(2)磁通量Φ发生变化，两个条件缺一不可．5．下图中能产生感应电流的是()答案 B解析根据产生感应电流的条件：A中，电路没闭合，无感应电流；B中，面积增大，闭合电路的磁通量增大，有感应电流；C中，穿过线圈的磁感线相互抵消，Φ恒为零，无感应电流；D中，磁通量不发生变化，无感应电流．6．下列情况中都是线框在磁场中做切割磁感线运动，其中线框从开始进入到完全离开磁场的时间中有感应电流的是()答案BC解析A中虽然导体“切割”了磁感线，但穿过闭合线框的磁通量并没有发生变化，没有感应电流．B中线框的一部分导体“切割”了磁感线，穿过线框的磁感线条数越来越少，线框中有感应电流．C中虽然与A近似，但由于是非匀强磁场，运动过程中，穿过线框的磁感线条数增加，线框中有感应电流．D中线框尽管是部分切割，但磁感线条数不变，无感应电流，故选B、C.7.如图2所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L 的正方形导线框以速度v 匀速地通过磁场区域，已知d ＞L ，则导线框从开始进入到完全离开磁场的过程中无感应电流的时间等于( )图2A.d vB.L vC.d －L vD.d －2L v答案 C解析 只有导线框完全在磁场里面运动时，导线框中才无感应电流．8.如图3所示的匀强磁场中有一个矩形闭合导线框，初始位置线框与磁感线平行，则在下列四种情况下，线框中会产生感应电流的是( )图3A ．线框平面始终与磁感线平行，线框在磁场中左右运动B ．线框平面始终与磁感线平行，线框在磁场中上下运动C ．线框绕位于线框平面内且与磁感线垂直的轴线AB 转动D ．线框绕位于线框平面内且与磁感线平行的轴线CD 转动答案 C解析 四种情况中初始位置线框均与磁感线平行，磁通量为零，按A 、B 、D 三种情况线框运动后，线框仍与磁感线平行，磁通量保持为零不变，线框中不产生感应电流．C 中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C 项正确．9.为观察电磁感应现象，某学生将电流表、螺线管A 和B 、蓄电池、开关用导线连接成如图4所示的实验电路．当接通和断开开关时，电流表的指针都没有偏转，其原因是( )图4A．开关位置接错B．电流表的正、负极接反C．线圈B的3、4接头接反D．蓄电池的正、负极接反答案 A解析本题考查了感应电流产生的条件．因感应电流产生的条件是闭合电路中的磁通量发生变化，由电路图可知，把开关接在B与电流表之间，因与1、2接头相连的电路在接通和断开开关时，电流不改变，所以不可能有感应电流，电流表也不可能偏转，开关应接在A与电源之间．10.如图5所示，导线ab和cd互相平行，则下列四种情况中，导线cd中有电流的是()图5A．开关S闭合或断开的瞬间B．开关S是闭合的，滑动触头向左滑C．开关S是闭合的，滑动触头向右滑D．开关S始终闭合，滑动触头不动答案ABC解析开关S闭合或断开的瞬间；开关S闭合，滑动触头向左滑或向右滑的过程都会使通过导线ab段的电流发生变化，使穿过cd回路的磁通量发生变化，从而在cd导线中产生感应电流．因此本题的正确选项应为A、B、C.11．如图6所示，线圈Ⅰ与电源、开关、滑动变阻器相连，线圈Ⅱ与电流计相连，线圈Ⅰ与线圈Ⅱ绕在同一个铁芯上，在下列情况下，电流计中是否有示数？图6(1)开关闭合瞬间；(2)开关闭合稳定后；(3)开关闭合稳定后，来回移动滑动变阻器的滑片；(4)开关断开瞬间．答案(1)有(2)无(3)有(4)有解析本题主要考查闭合电路中，电流变化导致磁场变化从而产生感应电流的情况．(1)开关闭合时线圈Ⅰ中电流从无到有，电流的磁场也从无到有，穿过线圈Ⅱ的磁通量也从无到有，线圈Ⅱ中产生感应电流，电流计有示数．(2)开关闭合稳定后，线圈Ⅰ中电流稳定不变，电流的磁场不变，此时线圈Ⅱ中虽有磁通量但磁通量稳定不变，线圈Ⅱ中无感应电流产生，电流计无示数．(3)开关闭合稳定后，来回移动滑动变阻器的滑片，电阻变化，线圈Ⅰ中的电流变化，电流形成的磁场也发生变化，穿过线圈Ⅱ的磁通量也发生变化，线圈Ⅱ中有感应电流产生，电流计有示数．(4)开关断开瞬间，线圈Ⅰ中电流从有到无，电流的磁场也从有到无，穿过线圈Ⅱ的磁通量也从有到无，线圈Ⅱ中有感应电流产生，电流计有示数．12.如图7所示，固定于水平面上的金属架MDEN处在竖直向下的匀强磁场中，金属棒MN 沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN 构成一个边长为l的正方形．为使MN棒中不产生感应电流，从t＝0开始，磁感应强度B 应怎样随时间t变化？请推导出这种情况下B与t的关系式．图7答案B＝B0ll＋v t解析要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化在t＝0时刻，穿过线圈平面的磁通量Φ1＝B0S＝B0l2设t时刻的磁感应强度为B，此时磁通量为Φ2＝Bl(l＋v t)由Φ1＝Φ2得B＝B0ll＋v t.教学反思在新课改的形式下，如何激发教师的教研热情，提升教师的教研能力和学校整体的教研实效，是摆在每一个学校面前的一项重要的“校本工程”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁感应（一）12-1-1. 如图所示，一矩形金属线框，以速度v从无场空间进入一均匀磁场中，然后又从磁场中出来，到无场空间中．不计线圈的自感，下面哪一条图线正确地表示了线圈中的感应电流对时间的函数关系？(从线圈刚进入磁场时刻开始计时，I 以顺时针方向为正)[ ]12-1-2. 一无限长直导体薄板宽为l ，板面与z 轴垂直，板统放在磁感强度为B的长度方向沿y 轴，板的两侧与一个伏特计相接，如图．整个系的均匀磁场中，B的方向沿z 轴正方向．如果伏特计与导体平板均以速度v向y 轴正方向移动，则伏特计指示的电压值为(A) 0． (B) 21v Bl ．(C) v Bl ． (D) 2v Bl ． ［ ］12-1-3. 如图所示，矩形区域为均匀稳恒磁场，半圆形闭合导线回路在纸面内绕轴O 作逆时针方向匀角速转动，O 点是圆心且恰好落在磁场的边时．图(A)—(D)的--t 函缘上，半圆形闭合导线完全在磁场外时开始计数图象中哪一条属于半圆形导线回路中产生的感应电动势？［ ］12-1-4. 两根无限长平行直导线载有大小相等方向相反的电流I ，并各以d I /d t 的变化率增长，一矩形线圈位于导线平面内(如图)，则：(A) 线圈中无感应电流．(B) 线圈中感应电流为顺时针方向． (C) 线圈中感应电流为逆时针方向．(D) 线圈中感应电流方向不确定． ［ ］12-1-5. 一块铜板垂直于磁场方向放在磁感强度正在增大的磁场中时，铜板中出现的涡流(感应电流)将 (A) 加速铜板中磁场的增加． (B) 减缓铜板中磁场的增加．(C) 对磁场不起作用． (D) 使铜板中磁场反向． ［ ］12-1-6. 一导体圆线圈在均匀磁场中运动，能使其中产生感应电流的一种情况是 (A) 线圈绕自身直径轴转动，轴与磁场方向平行． (B) 线圈绕自身直径轴转动，轴与磁场方向垂直． (C) 线圈平面垂直于磁场并沿垂直磁场方向平移． (D) 线圈平面平行于磁场并沿垂直磁场方向平移． ［ ］12-1-7. 半径为a 的圆线圈置于磁感强度为B的均匀磁场中，线圈平面与磁场方向垂直，线圈电阻为R ；当把线圈转动使其法向与B的夹角α =60°时，线圈中通过的电荷与线圈面积及转动所用的时间的关系是(A) 与线圈面积成正比，与时间无关． (B) 与线圈面积成正比，与时间成正比． (C) 与线圈面积成反比，与时间成正比．(D) 与线圈面积成反比，与时间无关． ［ ］12-1-8. 将形状完全相同的铜环和木环静止放置，并使通过两环面的磁通量随时间的变化率相等，则不计自感时 (A) 铜环中有感应电动势，木环中无感应电动势． (B) 铜环中感应电动势大，木环中感应电动势小．BI O (D)I O (C)O (B)☜ t O (A) ☜ t O (C) ☜ t O (B)☜tO (D) I I(C) 铜环中感应电动势小，木环中感应电动势大．(D) 两环中感应电动势相等． ［ ］ 12-1-9. 在无限长的载流直导线附近放置一矩形闭合线圈，开始时线圈与导线在同一平面内，且线圈中两条边与导线平行，当线圈以相同的速率作如图所示的三种不同方向的平动时，线圈中的感应电流 (A) 以情况Ⅰ中为最大． (B) 以情况Ⅱ中为最大．(C) 以情况Ⅲ中为最大． (D) 在情况Ⅰ和Ⅱ中相同． ［ ］12-1-10. 在两个永久磁极中间放置一圆形线圈，线圈的大小和磁极大小约相等，线圈平面和磁场方向垂直．今欲使线圈中产生逆时针方向(俯视)的瞬时感应电流i (如图)，可选择下列哪一个方法？(A) 把线圈在自身平面内绕圆心旋转一个小角度． (B) 把线圈绕通过其直径的OO ′轴转一个小角度．(C) 把线圈向上平移．(D) 把线圈向右平移． ［ ］磁场B 中，另一半位于磁12-1-11. 一个圆形线环，它的一半放在一分布在方形区域的匀强场之外，如图所示．磁场B 的方向垂直指向纸内．欲使圆线环中产生逆时针方向的感应电流，应使(A) 线环向右平移． (B) 线环向上平移．(C) 线环向左平移． (D) 磁场强度减弱．［ ］12-1-12. 如图所示，一载流螺线管的旁边有一圆形线圈，欲使线圈产生图示方向的感应电流i ，下列哪一种情况可以做到？(A) 载流螺线管向线圈靠近．(B) 载流螺线管离开线圈．(C) 载流螺线管中电流增大．(D) 载流螺线管中插入铁芯． ［ ］12-1-13. 如图所示，闭合电路由带铁芯的螺线管，电源，滑线变阻器组成．问在下列哪一种情况下可使线圈中产生的感应电动势与原电流Ｉ的方向相反．(A) 滑线变阻器的触点A 向左滑动．(B) 滑线变阻器的触点A 向右滑动．(C) 螺线管上接点B 向左移动(忽略长螺线管的电阻)．(D) 把铁芯从螺线管中抽出． ［ ］ 12-1-14. 一矩形线框长为a 宽为b ，置于均匀磁场中，线框绕OO ′轴，以匀角速度ω 旋转(如图所示)．设t =0时，线框平面处于纸面内，则任一时刻感应电动势的大小为 (A) 2abB | cos ω t |． (B) ω abB (C) t abB ωωcos 21． (D) ω abB | cos ω t |． (E) ω abB | sin ω t |． ［ ］12-1-15. 如图所示，一矩形线圈，放在一无限长载流直导线附近，开始时线圈与导线在同一平面内，矩形的长边与导线平行．若矩形线圈以图(1)，(2)，(3)，(4)所示的四种方式运动，则在开始瞬间，以哪种方式运动的矩形线圈中的感应电流最大？ (A) 以图(1)所示方式运动． (B) 以图(2)所示方式运动． (C) 以图(3)所示方式运动．(D) 以图(4)所示方式运动． ［ ］b c d a b c d bv v II v ⊗ (4)向12-1-16.的转轴OO ′转动，转轴与磁场方向垂直，转动角速度为ω线圈中感应电流的幅值增加到原来的两倍(导线的电阻不能忽略)？(A) 把线圈的匝数增加到原来的两倍．(B) 把线圈的面积增加到原来的两倍，而形状不变． (C) 把线圈切割磁力线的两条边增长到原来的两倍．(D) 把线圈的角速度ω 增大到原来的两倍．［］ 12-1-17. 在如图所示的装置中，把静止的条形磁铁从螺线管中按图示情况抽出时(A) 螺线管线圈中感生电流方向如A 点处箭头所示． (B) 螺线管右端感应呈S 极． (C) 线框EFGH 从图下方粗箭头方向看去将逆时针旋转． (D) 线框EFGH 从图下方粗箭头方向看去将顺时针旋转． ［ ］ 12-1-18. 有甲乙两个带铁芯的线圈如图所示．欲使乙线圈中产生图示方向的感生电流i ，可以采用下列哪一种办法？ (A) 接通甲线圈电源． (B) 接通甲线圈电源后，减少变阻器的阻值． (C) 接通甲线圈电源后，甲乙相互靠近． (D) 接通甲线圈电源后，抽出甲中铁芯． ［ ］12-1-19. 在如图所示的装置中，当不太长的条形磁铁在闭合线圈内作振动时(忽略空气阻力)，(A) 振幅会逐渐加大． (B) 振幅会逐渐减小． (C) 振幅不变． (D) 振幅先减小后增大．［ ］12-1-20. 在一通有电流I 的无限长直导线所在平面内，有一半径为r 、电阻为R 的导线小环，环中心距直导线为a ，如图所示，且a >> r ．当直导线的电流被切断后，沿着导线环流过的电荷约为(A) )11(220ra a R Ir +-πμ． (B) a r a R Ir +ln 20πμ．(C) aR Ir 220μ． (D) rRIa 220μ． ［ ］电磁感应（二）12-2-1. 尺寸相同的铁环与铜环所包围的面积中，通以相同变化率的磁通量，当不计环的自感时，环中 (A) 感应电动势不同． (B) 感应电动势相同，感应电流相同． (C) 感应电动势不同，感应电流相同．(D) 感应电动势相同，感应电流不同． ［ ］12-2-2. 如图所示，一矩形线圈，以匀速自无场区平移进入均匀磁场区，又平移穿出．在(A)、(B)、(C)、(D)各I --t 曲线中哪一种符合线圈中的电流随时间的变化关系(取逆时针指向为电流正方向，且不计线圈的自感)？［ ］12-2-3. 如图所示，导体棒AB 在均匀磁场B 中C 点的垂直于棒长且的长度为棒长的31，则沿磁场方向的轴OO ' 转动（角速度ω与B 同方向），(A) A 点比B 点电势高． (B) A 点与B 点电势相等．甲乙(B) A 点比B 点电势低． (D) 有稳恒电流从A 点流向B 点．[ ]12-2-4. 如图，长度为l 的直导线ab 在均匀磁场B 中以速度v移动，直导线ab 中的电动势为 (A) Bl v ． (B) Bl v sin α． (C) Bl v cos α． (D) 0． ［ ］12-2-5. 如图所示，M 、N 为水平面内两根平行金属导轨，ab 与cd 为垂直于导轨并可在其上自由滑动的两根直裸导线．外磁场垂直水平面向上．当外力使ab 向右平移时，cd(A) 不动． (B) 转动． (C) 向左移动． (D) 向右移动．［ ］磁场B平行于ab 12-2-6. 如图所示，直角三角形金属框架abc 放在均匀磁场中，势 和a 、c 两点间边，bc 的长度为l ．当金属框架绕ab 边以匀角速度ω转动时，abc 回路中的感应电动的电势差U a – U c 为(A) =0，U a – U c =221l B ω． (B) =0，U a – U c =221l B ω-．(C) =2l B ω，U a – U c =221l B ω．(D) =2l B ω，U a – U c =221l B ω-． ［ ］12-2-7. 两条金属轨道放在均匀磁场中．磁场方向垂直纸面向里，如图所示．在这两条轨道上垂直于轨道架设两条长而刚性的裸导线P 与Q ．金属线P 中接入一个高阻伏特计．令导线Q 保持不动，而导线P 以恒定速度平行于导轨向左移动．(A)─(E)各图中哪一个正确表示伏特计电压V 与时间t 的关系？ ［ ］ 12-2-8. 两条金属轨道放在均匀磁场中．磁场方向垂直纸面向里，如图所示．在这两条轨道上垂直于轨道架设两条长而刚性的裸导线P 与Q ．金属线P 中接入一个高阻伏特计．令导线Q 保持不动，而导线P 以恒定速度平行于导轨向左移动．(A)─(E)各图中哪一个正确表示伏特计电压V 与时间t 的关系？ ［ ］ 12-2-9. 一根长度为L 的铜棒，在均匀磁场 B 中以匀角速度ω绕通过其一端O 的定轴旋转着，B的方向垂直铜棒转动的平面，如图所示．设t =0时，铜棒与Ob 成θ 角(b 为铜棒转动的平面上的一个固定点)，则在任一时刻t 这根铜棒两端之间的感应电动势是： (A))cos(2θωω+t B L ． (B)t B L ωωcos 212．(C) )cos(22θωω+t B L ． (D) B L 2ω．(E) B L 221ω． ［ ］12-2-10. 自感为 0.25 H 的线圈中，当电流在(1/16) s 内由2 A 均匀减小到零时，线圈中自感电动势的大小为：(A) 7.8 ×10-3 V ． (B) 3.1 ×10-2V ． (C) 8.0 V ． (D) 12.0 V ． ［ ］ 12-2-11. 两个相距不太远的平面圆线圈，怎样可使其互感系数近似为零？设其中一线圈的轴线恰通过另一线圈的圆心． (A) 两线圈的轴线互相平行放置． (B) 两线圈并联．(C) 两线圈的轴线互相垂直放置． (D) 两线圈串联． ［ ］Bvc abdNMBBab clωB12-2-12. 两个通有电流的平面圆线圈相距不远，如果要使其互感系数近似为零，则应调整线圈的取向使 (A) 两线圈平面都平行于两圆心连线． (B) 两线圈平面都垂直于两圆心连线．(C) 一个线圈平面平行于两圆心连线，另一个线圈平面垂直于两圆心连线． (D) 两线圈中电流方向相反． ［ ］12-2-13. 对于单匝线圈取自感系数的定义式为L =Φ /I ．当线圈的几何形状、大小及周围磁介质分布不变，且无铁磁性物质时，若线圈中的电流强度变小，则线圈的自感系数L (A) 变大，与电流成反比关系． (B) 变小． (C) 不变．(D) 变大，但与电流不成反比关系． ［ ］12-2-14. 已知一螺绕环的自感系数为L ．若将该螺绕环锯成两个半环式的螺线管，则两个半环螺线管的自感系数(A) 都等于L 21． (B) 有一个大于L 21，另一个小于L 21． (C) 都大于L 21． (D) 都小于L 21． ［ ］12-2-15. 有两个线圈，线圈1对线圈2的互感系数为M 21，而线圈2对线圈1的互感系数为M 12．若它们分别流过i 1和i 2的变化电流且tit i d d d d 21>，并设由i 2变化在线圈1中产生的互感电动势为 12，由i 1变化在线圈2中产生的互感电动势为 21，判断下述哪个论断正确．(A) M 12 = M 21， 21 = 12． (B) M 12≠M 21， 21 ≠ 12． (C) M 12 = M 21， 21 > 12．(D) M 12 = M 21， 21 < 12． ［ ］12-2-16. 在真空中一个通有电流的线圈a 所产生的磁场内有另一个线圈b ，a 和b 相对位置固定．若线圈b 中电流为零(断路)，则线圈b 与a 间的互感系数：(A) 一定为零． (B)一定不为零．(C) 可为零也可不为零, 与线圈b 中电流无关． (D) 是不可能确定的．［ ］12-2-17. 在一自感线圈中通过的电流I 随时间t 的变化规律如图(a)所示，若以I 的正流向作为 的正方向，则代表线圈内自感电动势 随时间t 变化规律的曲线应为图(b)中(A)、(B)、(C)、(D)中的哪一个？[ ]12-2-18. 如图，一导体棒ab作匀速运动，磁导率为常数，则达到稳定后在电容器的M 极板上(A) 带有一定量的正电荷． (B) (C) 带有越来越多的正电荷． (D) 带有越来越多的负电荷．[ ] 12-2-19. 如图所示，两个线圈P 和Q 并联地接到一电动势恒定的电源上．线圈P 的自感和电阻分别是线圈Q 的两倍，线圈P 和Q 之间的互感可忽略不计．当达到稳定状态后，线圈P 的磁场能量与Q 的磁场能量的比值是(A) 4． (B) 2． (C) 1． (D)21． ［ ］12-2-20. 有两个长直密绕螺线管，长度及线圈匝数均相同，半径分别为r 1和r 2．管内充满均匀介质，其磁导率分别为tt t (b)(a) vμ1和μ2．设r 1∶r 2=1∶2，μ1∶μ2=2∶1，当将两只螺线管串联在电路中通电稳定后，其自感系数之比L 1∶L 2与磁能之比W m 1∶W m 2分别为：(A) L 1∶L 2=1∶1，W m 1∶W m 2 =1∶1． (B) L 1∶L 2=1∶2，W m 1∶W m 2 =1∶1． (C) L 1∶L 2=1∶2，W m 1∶W m 2 =1∶2．(D) L 1∶L 2=2∶1，W m 1∶W m 2 =2∶1． ［ ］12-2-21. 真空中一根无限长直细导线上通电流I ，则距导线垂直距离为a 的空间某点处的磁能密度为(A)200)2(21a I πμμ． (B) 200)2(21aI πμμ ． (C) 20)2(21I a μπ． (D) 200)2(21aI μμ． ［ ］12-2-22. 两根很长的平行直导线，其间距离为a ，与电源组成闭合回路，如图．已知导线上的电流为I ，在保持I 不变的情况下，若将导线间的距离增大，则空间的(A) 总磁能将增大． (B) 总磁能将减少． (C) 总磁能将保持不变． (D) 总磁能的变化不能确定． ［ ］。
