sPS／PPS／CNT复合材料的增容作用及其热学、电学、机械性能的研究

合集下载

碳纳米管及碳纤维增强环氧树脂复合材料研究进展_邱军

收稿:2011-04-25;修回:2011-07-18;基金项目:国家高技术研究发展计划(863计划)项目(2009A A03Z528);作者简介:邱军,男,工学博士,教授,博士研究生导师,研究方向为高性能聚合物基复合材料;E -mail :qiujun @tong ji .edu .cn .碳纳米管及碳纤维增强环氧树脂复合材料研究进展邱　军,陈典兵(同济大学材料科学与工程学院,先进土木工程材料教育部重点实验室,上海　201804) 摘要:碳纳米管与碳纤维具有优异的力学、电学等性能,广泛用做复合材料增强体,但目前碳纳米管/碳纤维/环氧树脂复合材料的研究具有一定的局限性,只考虑了两相材料间的作用,即仅对单一相进行处理而忽略了另一相的改性。

本文从碳纳米管/碳纤维协同增强环氧树脂基体复合材料的思路入手,结合自己的研究成果,综述了国内外相关研究进展。

从研究结果可以看出,将三相材料之间完全有效地联系起来,发挥三者间的协同效应,复合材料的性能可以发生质的飞跃。

关键词:碳纳米管;碳纤维;环氧树脂;三相复合材料引言日本科学家Iijim a [1]在1991年首次发现碳纳米管(CN Ts )。

碳纳米管具有着优异的力学、电性能和热性能,抗拉强度达到200GPa ,弹性模量可达1TPa ,并且具有低密度、高长径比等结构特点,因此成为聚合物复合材料的理想增强材料。

碳纤维(CF )具有十分优异的力学性能,同时耐高温、耐腐蚀、耐摩擦、抗疲劳、低热膨胀系数、导电导性、电磁屏蔽性优良等。

碳纤维复合材料同样具有其它复合材料无法比拟的优良性能,广泛应用于航空航天、汽车、电子电气等领域[2]。

环氧树脂(EP )是一种高性能复合材料基体,具有优良的机械性能、绝缘性能、耐腐蚀性能、黏接性能和低收缩性能。

当前以环氧树脂为基体的高性能复合材料应用广泛,碳纳米管/环氧树脂复合材料和碳纤维/环氧树脂复合材料凸显了优异的力学和综合性能,那么如何再进一步提高这两类复合材料的性能呢?本文在简要综述碳纳米管和碳纤维对环氧树脂复合材料性能改善的前提下,进一步综述了碳纳米管/碳纤维/环氧树脂三相复合材料的研究进展,并对其可能的发展进行了预测。

连续碳纤维增强热塑性复合材料的性能优势及应用举例

- 64 -工业技术随着碳纤维增强热固性复合材料应用的日益成熟，碳纤维增强热塑性复合材料也逐步从航空航天领域走向工业机械、高端医疗、轨道交通、电子电器等多种民用领域。

与传统的热固性碳纤维复材相比，热塑性复合材料具有高韧性、高抗冲击和损伤容限、无限预浸料存储期、成型周期短、可回收利用、易修复等显著特征，具备环保、高效及高性能优势。

该文就分别以碳纤维增强聚醚醚酮、碳纤维增强热塑性聚酰亚胺、碳纤维增强聚苯硫醚这3种复合材料介绍碳纤维增强热塑性复合材料的性能优势，并结合生产和应用实际，重点介绍连续性碳纤维增强聚醚醚酮复合材料在骨外科医疗领域中的性能表现。

１　几种典型的碳纤维增强热塑性复合材料的性能优势１．１　碳纤维增强聚醚醚酮（ＰＥＥＫ）复合材料的性能优势聚醚醚酮刚性高、尺寸稳定性好、线膨胀系数小、能承受极大的应力，不会由于时间的延长而产生明显的延伸，而且其密度小，加工性能好，适用于对精细度要求高的部件。

聚醚醚酮本身就是热塑性树脂中耐热性较好的一种，长期的工作温度甚至能达到250℃，在这样的高温环境下，其力学性能基本不受影响。

不过，碳纤维材料的加入可以进一步提升聚醚醚酮材料的性能，尤其是强度、刚性和耐磨性等方面，对于制品的整体使用寿命也有明显的延长作用。

相关实验证明，碳纤维材料的占比在25%~30%时，以聚醚醚酮为基体的复合材料的耐磨性有显著提高。

另外，使用碳纤维增强的聚醚醚酮复合材料与传统的金属材料相比，至少可以减重70％以上，目前国内主要应用于骨科医疗器械，对耐高温、耐磨性要求较高的高端工业领域来说也是理想的制作材料。

１．２　碳纤维增强热塑性聚酰亚胺（ＴＰＩ）复合材料的性能优势热塑性聚酰亚胺材料在热稳定性、抗冲击性、抗辐射性和耐溶剂性能等方面都表现突出，在高温、高低压和高速等极端环境下，这种材料展现出优异的耐摩擦耐磨损性能。

采用碳纤维进行增强后，可进一步提高这类材料的应用性能，扩大其应用范围。

无水氯化铝原位催化增容聚丙烯聚苯乙烯共混物的研究

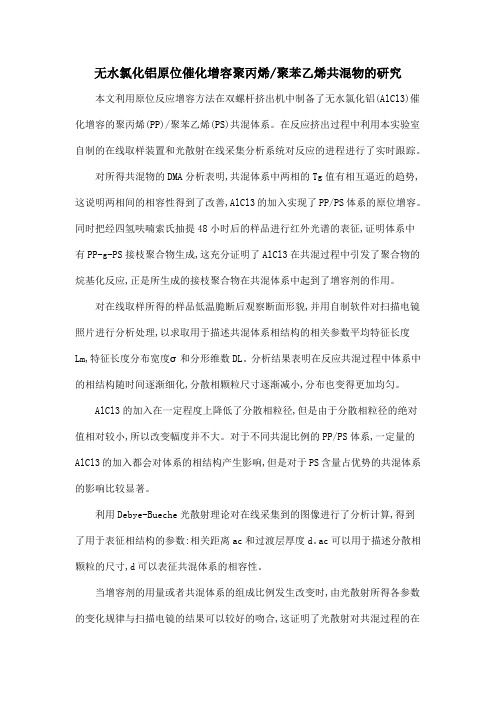

无水氯化铝原位催化增容聚丙烯/聚苯乙烯共混物的研究本文利用原位反应增容方法在双螺杆挤出机中制备了无水氯化铝(AlCl3)催化增容的聚丙烯(PP)/聚苯乙烯(PS)共混体系。

在反应挤出过程中利用本实验室自制的在线取样装置和光散射在线采集分析系统对反应的进程进行了实时跟踪。

对所得共混物的DMA分析表明,共混体系中两相的Tg值有相互逼近的趋势,这说明两相间的相容性得到了改善,AlCl3的加入实现了PP/PS体系的原位增容。

同时把经四氢呋喃索氏抽提48小时后的样品进行红外光谱的表征,证明体系中有PP-g-PS接枝聚合物生成,这充分证明了AlCl3在共混过程中引发了聚合物的烷基化反应,正是所生成的接枝聚合物在共混体系中起到了增容剂的作用。

对在线取样所得的样品低温脆断后观察断面形貌,并用自制软件对扫描电镜照片进行分析处理,以求取用于描述共混体系相结构的相关参数平均特征长度Lm,特征长度分布宽度σ和分形维数DL。

分析结果表明在反应共混过程中体系中的相结构随时间逐渐细化,分散相颗粒尺寸逐渐减小,分布也变得更加均匀。

AlCl3的加入在一定程度上降低了分散相粒径,但是由于分散相粒径的绝对值相对较小,所以改变幅度并不大。

对于不同共混比例的PP/PS体系,一定量的AlCl3的加入都会对体系的相结构产生影响,但是对于PS含量占优势的共混体系的影响比较显著。

利用Debye-Bueche光散射理论对在线采集到的图像进行了分析计算,得到了用于表征相结构的参数:相关距离ac和过渡层厚度d。

ac可以用于描述分散相颗粒的尺寸,d可以表征共混体系的相容性。

当增容剂的用量或者共混体系的组成比例发生改变时,由光散射所得各参数的变化规律与扫描电镜的结果可以较好的吻合,这证明了光散射对共混过程的在线分析的可行性。

对共混体系的力学性能进行了测试。

对于不同共混比例的PP/PS体系,一定量AlCl3的加入对杨氏模量的影响不明显,但是当PS含量占优时,共混体系的屈服强度有了显著提高。

PPSPPO合金相容性研究

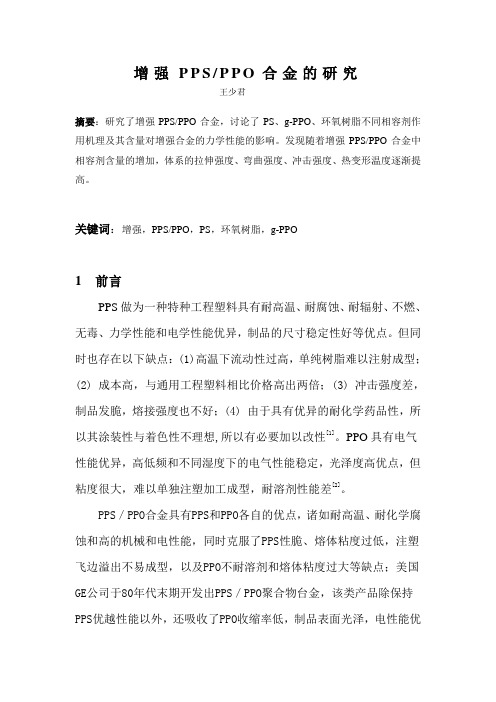

增强P P S/P P O合金的研究王少君摘要：研究了增强PPS/PPO合金，讨论了PS、g-PPO、环氧树脂不同相容剂作用机理及其含量对增强合金的力学性能的影响。

发现随着增强PPS/PPO合金中相容剂含量的增加，体系的拉伸强度、弯曲强度、冲击强度、热变形温度逐渐提高。

关键词：增强，PPS/PPO，PS，环氧树脂，g-PPO1前言PPS做为一种特种工程塑料具有耐高温、耐腐蚀、耐辐射、不燃、无毒、力学性能和电学性能优异，制品的尺寸稳定性好等优点。

但同时也存在以下缺点：(1)高温下流动性过高，单纯树脂难以注射成型；(2) 成本高，与通用工程塑料相比价格高出两倍；(3) 冲击强度差，制品发脆，熔接强度也不好；(4) 由于具有优异的耐化学药品性，所以其涂装性与着色性不理想,所以有必要加以改性[1]。

PPO具有电气性能优异，高低频和不同湿度下的电气性能稳定，光泽度高优点，但粘度很大，难以单独注塑加工成型，耐溶剂性能差[2]。

PPS／PPO合金具有PPS和PPO各自的优点，诸如耐高温、耐化学腐蚀和高的机械和电性能，同时克服了PPS性脆、熔体粘度过低，注塑飞边溢出不易成型，以及PPO不耐溶剂和熔体粘度过大等缺点；美国GE公司于80年代末期开发出PPS／PPO聚合物台金，该类产品除保持PPS优越性能以外，还吸收了PPO收缩率低，制品表面光泽，电性能优异的特点，其耐热性能介于通用工程塑料和特种工程塑料之间，正好填补了它们在150～220℃这段温度应用范围的空白[3]。

进入90年代，我国也进行了PPO/PPS合金的开发，并且取得了一定成果，但是由于PPO树脂是一种无定形聚合物，溶解度参数为9.0，PPS树脂是一种结晶性聚合物，溶解度参数为l3.5，二者显然缺乏相容性，欲直接共混形成合金性能技术难度较大，关于这类合金的技术文献很少，一般视为研发机构的技术机密【4】。

随着我国PPS、PPO两种树脂的国产化，对该合金进行系统研究的条件更加具备，也是势在必行。

PP滑石粉复合材料的制备及性能研究[整理版]

摘要聚丙烯PP具有密度小、透明性好、耐热性优良、加工成型性好、功能化复合容易、原材料丰富、价格便宜等优点,广泛应用于包装、农业、建筑、汽车、电子电气等行业。

但聚合物PP耐寒性差，低温易脆断，收缩率大，抗蠕变性差，制品尺寸稳定性差，低温韧性较差,耐光及抗老化性差限制了聚合物材料在结构材料领域中的拓展应用，因此，必须对PP进行改性处理。

己有的聚丙烯(PP)改性方法有共聚、接枝、交叉等化学方法,以及弹性体共混、刚性有机粒子填充、纤维增强、纯纳米粒子增强增韧等物理方法,但存在材料综合性能差、制备工艺复杂或材料成本偏高等综合问题。

本论文以PP材料的无机填料填充改性为研究对象,提出以滑石粉填充改性PP基材，且用磁性粒子Fe3O4帮助其分散的思路,以期用简单的复合工艺,廉价的改性材料,提高PP的综合性能。

论文通过用滑石粉填充改性PP，磁性粒子Fe3O4帮助其均匀分散来改善PP的综合性能。

通过制备PP/Talc复合材料研究其性能的变化，通过对复合材料力学性能的测试，来分析Talc填充改性PP的可行性。

通过DSC分析磁性粒子Fe3O4对PP及PP/Talc的成核效率及结晶度的影响，通过XRD分析PP/Talc晶型的变化，通过流变分析复合体系的流变行为，通过SEM分析Talc在PP中的分散情况，来深入探讨印证磁性粒子Fe3O4改善PP/Talc复合体系性能的原因。

关键词：Fe3O4，聚丙烯（PP），PP/Talc英文第1章绪论1.1研究背景自1957年在意大利最先实现工业化生产之后,聚丙烯迅速发展成为三大通用塑料之一，产量第二，消费量第三，且工业上对聚丙烯的需求逐年上升[2]。

1.2 聚丙烯的概述聚丙烯是在1954年由意大利的纳塔教授利用络合催化剂合成制得的具有高等规度的结晶性聚合物。

聚丙烯与聚氯乙烯、聚乙烯、聚苯乙烯、ABS 等其他通用热塑性塑料相比，密度最低，其相对密度只有0.89-0.91g/cm3；透明性好，耐热性优良，能在120℃下连续使用等；聚丙烯几乎不吸水，具有良好的化学稳定性，除发烟硫酸及强氧化剂外，与大多数介质均不起化学反应,它还拥有良好的电绝缘性和较小的介电率。

PPOPPSGF复合材料的制备及性能研究

2021,33(2)MODERN PLASTICSPROCESSING AND APPLICATIONSPPO/PPS/GF复合材料的制备及性能研究沈澄英宋功品张庆堂(江阴职业技术学院，江苏江阴214405)摘要：采用相容剂氢化丁苯胶接枝马来酸肝(SEBS-g-MAH)制备了聚苯醴/聚苯硫醴/玻璃纤维(PPO/PPS/GF)复合材料,分析了相容剂、GF以及高抗冲聚苯乙烯(HIPS)对复合材料性能的影响&结果表明:SEBS-g-MAH用量越大，复合材料冲击强度越高，其质量分数为3%时，复合材料(含有质量分数30%GF)拉伸强度达到最大值(105.4MPa)%掺用质量分数5%HIPS时，复合材料性能变化不大，但其熔体流动速率显著增加；GF在复合材料中分布较均匀，与树脂基材结合良好。

关键词：聚苯醸聚苯硫醸合金材料相容剂DOI：10.19690/j.issn1004-3055.20200159Preparation and Properties of PPO/PPS/GF CompositesA V :Shen Chengying Song Gongpin Zhang Qingtanga v \(Jiangyin Polytechnic College,Jiangyin,Jiangsu,214405)!Abstract:Polyphenylene oxide/polyphenylene sulfide/glass fiber(PPO/PPS/GF)!A....ycomposites were prepared by using maleic anhydride grafted styrene ethylene butylene g *M styrene(SEBS-g-MAH)as compatibilizer,and the effects of compatibilizer,glass fibera v J(GF)and high impact polystyrene(HIPS)on the properties of composites were analyzed.拉*v The results show that the larger the amount of SEBS-g-MAH,the higher the impact A M :strength of the composite.When the mass fraction of SEBS-g-MAH is3%,the tensile a v !!strength of the composite(including30%GF)reaches the maximum value(105.4MPa).When5%HIPS is added,the performance of composites hasli t le A.......y jj change,but its melt flow rate increases significantly.GF is distributed evenly in the: A M J composite and combines well with the resin base material.Key words：polyphenyl ether；polyphenylene sulfide；alloy material；compatilizer聚苯#KPPO)具有优良的电性能、热性能、耐沸水、耐辐射、性性等⑴，但存【动性差、刁加工的缺点，因此市场上都是以改性材料的形式&聚苯乙烯(PS)改性PPO会造:材料性、耐温性、力学性能下降。

PEDOT_PSS-SWCNTs复合热电薄膜的制备及器件设计

PEDOT_PSS-SWCNTs复合热电薄膜的制备及器件设计PEDOT: PSS/SWCNTs复合热电薄膜的制备及器件设计随着能源危机的日益严重，热电材料的研究受到了广泛关注。

热电材料能够将废热转化为电能，实现能源的高效利用。

在热电材料中，聚对苯二甲酸乙二醇盐酸盐/聚苯胺混合物（PEDOT: PSS）和单壁碳纳米管（SWCNTs）是两种常见的材料。

如何提高PEDOT: PSS/SWCNTs复合热电薄膜的性能成为了一个重要的研究课题。

本文将针对PEDOT: PSS/SWCNTs复合热电薄膜的制备及器件设计展开详细介绍。

首先是PEDOT: PSS/SWCNTs复合热电薄膜的制备方法。

目前常用的制备方法有溶液浇筑法、旋涂法和真空滴膜法。

在溶液浇筑法中，首先将PEDOT: PSS和SWCNTs分别溶解在适量的溶剂中，然后将两种溶液混合均匀，并快速涂布在基底上，通过控制溶液的浓度和制备过程中的温度等参数来调控复合薄膜的形貌和电学性能。

旋涂法则是将PEDOT: PSS和SWCNTs溶液依次均匀涂布在基底上，在旋涂的过程中，通过改变旋涂速度和时间来控制薄膜的形貌。

真空滴膜法则是在真空环境下，通过向基底表面滴加PEDOT: PSS和SWCNTs溶液，然后将溶液挥发，形成复合薄膜。

这些制备方法各有优缺点，需要根据具体需求选择合适的制备工艺。

其次是PEDOT: PSS/SWCNTs复合热电薄膜的性能调控策略。

通过控制PEDOT: PSS和SWCNTs的比例以及添加外界添加剂等手段可以调控复合薄膜的导电性能和热电性能。

PEDOT: PSS是一种有机导电材料，具有高导电性和柔韧性，但其热电性能较差；而SWCNTs具有优异的热电性能，但其导电性能较差。

因此，将两者复合可以发挥各自的优势，提高热电性能。

调控PEDOT: PSS和SWCNTs的比例可以改变复合薄膜的导电性能和热电性能，通常通过控制PEDOT: PSS和SWCNTs的质量比例来实现。

_聚丙烯-层状硅酸盐纳米复合材料的制备、结构和性能

聚丙烯/层状硅酸盐纳米复合材料的制备、结构和性能谢少波1,2,张世民1＊(1.中国科学院化学研究所分子科学中心工程塑料国家重点实验室,北京　100080;2.中国科学院研究生院,北京　100039) 摘要:聚丙烯/层状硅酸盐纳米复合材料可通过丙烯单体插层聚合、聚丙烯溶液插层和聚丙烯熔融插层等方法制备,得到插层型或剥离型纳米复合材料,形成了与传统填充型聚合物复合材料不同的微观结构,其机械性能、热性能、阻隔性能和流变性能等明显提高。

由于聚丙烯的非极性及层状硅酸盐纳米复合材料制备方法的特殊性,该研究具有一定的理论价值。

关键词:黏土;层状硅酸盐;聚丙烯/层状硅酸盐纳米复合材料1　概述聚丙烯(PP)是一类应用广泛的通用型聚烯烃塑料,且产量极大。

为了提高聚丙烯在应用中的竞争力,就必须使聚丙烯同时具有更高的尺寸稳定性、热变形温度、刚度、强度、阻隔性和低温冲击性能,而同时还不降低其易加工性能,因而采用熔融加工方法制备填充型的聚丙烯复合材料备受关注,通常使用的填料包括微米尺寸的玻璃纤维、CaCO3、SiO2云母和滑石粉等。

大的长径比或径厚比(即各向异性)的填料在树脂增强中特别有效,而纳米技术的发展使得制备多种具有各向异性的纳米材料成为现实,因此近年来采用纳米粒子增强增韧已经形成聚丙烯改性的热点课题。

但由于纳米粒子巨大的表面积和强大的粒子间相互作用使得填料极易团聚结块难以分散,难以直接将纳米粒子与聚丙烯基体形成纳米复合材料。

最近几年,人们又企图通过聚合或聚合物加工的方法原位生成均匀分散的具有高的长径比(或径厚比)和良好的界面粘接的各向异性纳米粒子来增强增韧聚合物材料,广泛应用的无机填料是层状硅酸盐(layered silicate),其结构单元的厚度约0.95nm,在形成的复合材料中纳米粒子的长径比可达到100～1000[1]。

目前研究较多并具有实际应用前景的层状硅酸盐是2:1型黏土矿物,如蒙脱石(montmorillonite),锂皂石(hectorite)和海泡石(sepiolite)等。

新型环保聚丙烯绝缘中压电力电缆的研究

新型环保聚丙烯绝缘中压电力电缆的研究发布时间：2021-12-07T05:59:08.767Z 来源：《学习与科普》2021年14期作者：李旭兴[导读] 电线电缆被称为国民经济的“动脉”和“神经”，其产品广泛应用于建筑、交通、发电厂、汽车、石化等领域。

抚顺石化公司烯烃厂摘要：电线电缆被称为国民经济的“动脉”和“神经”，其产品广泛应用于建筑、交通、发电厂、汽车、石化等领域。

目前比较常见的电力电缆大多是采用交联聚乙烯（ＸＬＰＥ）绝缘材料，在生产过程中，添加的交联剂及交联过程产生的副产物等杂质可能会引入绝缘层内部，使得在电场下空间电荷积聚更加严重，从而加速绝缘老化；在制造ＸＬＰＥ电缆时采用的交联工艺本身具有能耗大、效率低等不足，同时，交联时的硫化脱气，不仅使得工艺复杂化，而且生产环境也非常恶劣，难以循环再利用，其交联和去应力时间、成本远高于热塑性材料。

关键词：环保；聚丙烯；电力电缆引言当前环保型直流电缆绝缘材料中热塑性聚烯烃具有较大应用优势，常见聚烯烃材料包括聚乙烯、聚丙烯以及乙丙橡胶。

对于直流电缆绝缘材料的选择与制备项目的关键点在于材料空间电荷的积聚。

直流电场运行过程中，伴随加压时长不断增加，由于材料自身存在的缺陷，极易导致绝缘材料在直流电场的作用下产生空间电荷积聚问题。

当空间电荷积聚现象越来越明显，绝缘材料的电场也会出现畸变情况，产生部分电场不均匀情况，甚至会引发局部放电与绝缘击穿，直接缩短电缆的寿命。

材料空间电荷问题已成为当前直流电缆发展受限的主要原因之一。

为完善环保型直流电缆绝缘材料的优化研究，本文将系统性地对绝缘材料进行比对分析研究，进一步探析目前常见几种环保型直流电缆绝缘材料的性能特征与实际效果。

1电力电缆保护现状随着中国城市化的加快，对地铁和城市道路建设等电力电缆建设也产生了一定影响，影响了电力电缆运行的稳定性，造成了一定的安全风险。

要有效保护这一现象，首先需要电缆管，提高材料的实际使用性能，为电缆保护工作提供良好条件。

PEPP复合材料性能研究

PEPP 摘要：本文通过对 PEPP 复合材料的基本性质和应用进行介绍，为 PEPP 复合材料性能研究提供了重要的参考与指导。同时，本文还根据对 PEPP 复合材料的实验研究，得出了 PEPP 复合材料的强度、刚度等性能数据，并认为 PEPP 复合材料是一种高性能、高强度、高韧性的复合材料，具有广泛的应用前景。关键词： PEPP 复合材料、性能、强度、刚度、应用

一、 PEPP 复合材料概述 PEPP 复合材料是由聚酰亚胺(PEI)、环氧树脂(EP)和聚苯硫醚 ( PPS)等原材料复合而成的一种高强度、高韧性的复合材料。 PEPP 复合材料具有很高的热稳定性、耐腐蚀性、高温下的力学性能和良好的绝缘性能等优点，在航空、航天、汽车、电子、军工等领域得到了广泛的应用。二、 PEPP 复合材料性能研究

PEPP 复合材料的性能包括力学性能、物理性能、化学性能等。其中，力学性能是 PEPP 复合材料的主要性能之一，包括强度、刚度、韧性等。以下针对 PEPP 复合材料的强度、刚度等性能进行研究。 (一)强度性能

实验研究表明， PEPP 复合材料具有很高的强度，其中弯曲强度和拉伸强度较高。通过对 PEPP 复合材料进行弯曲强度测试，可以得到其弯曲强度约为 105 MPa。同时，拉伸测试也得出了 PEPP 复合材料的拉伸强度，其拉伸强度约为 100 MPa 以上。这表明， PEPP 复合材料具有很高的抗拉强度和抗弯曲强度，具有较好的承载能力。 (二)刚度性能 PEPP 复合材料的刚度是指材料在受力时的形变量，刚度越大，说明材料的形变越小。实验研究显示， PEPP 复合材料的刚度较高，其弹性模量约为 4000 MPa。这说明 PEPP 复合材料具有较好的弹性形变能力，在承载重物时具有一定的抗形变能力。 (三)韧性性能

PEPP 复合材料的韧性是指材料在受力破坏前的能量吸收能力，韧性越高，说明材料在受力时能够吸收更多的能量。实验研究发现， PEPP 复合材料的韧性较高，其断裂韧性大约在 30 kJ/m2 以上。这表明， PEPP 复合材料在受力破坏前具有较好的能量吸收能力，在实际应用中可以起到有效的保护作用。三、 PEPP 复合材料的应用

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

。
ｓＰＳ是一种新型的结晶型聚合物，其熔点高达２７０ ℃，具有极佳的耐热性和抗溶剂性，高强度、高模量以及尺寸稳定性好等优点，具有广泛应用前景。但由于其脆性较
大，共混改性是提高韧性的主要研究方向，有关ｓＰＳ共混物的研究已经有很多，本文将ｓＰＳ与ＰＰＳ共混，研究
Ｃｈｒｉｓｔ０ＰｈｅｒＣ．Ｂｅｒｎｄｔ，ＪａｍｅｓＷａｎｇ，Ｘｉａｏｄ０ｎｇＨｕａｎｇ，杜续生
（１暨南大学先进耐磨蚀及功能材料研究院广东广州５１０６３２）（２广东华斓汽车材料研究院广东清远５１１５１７）
两种聚合物的相容性、结构形貌和性能。并引入导电性能优异的ＣＮＴ，研究其对共混物力学性能，结晶性能和电性能的影响，并探究其在共混物体系中的分布情况。２样品的制备首先，将所有原料于真空干燥箱中１００ ℃下干燥１２ｈ，
破技术，提升施工质量。根据对预裂爆破技术的分析可以员要全面分析石灰石矿山工程的施工要求，创新爆破工程得知，预裂面的平整度与钻孔质量较为重要。因此，在实方案，科学控制施工成本，提升其经济效益，保证施工精际施工中，技术人员必须要对钻机的质量与性能进行控制，确度符合相关规定，逐渐优化其发展体系，达到预期的管
明确钻孑Ｌ工作角度，及时调整钻孔施工位置，减少其中存在的误差问题，保证可以将钻孔误差控制在３ｃｍ左右。在实际钻孔工作中，相关技术人员需要将其深度控制在２０ｍ左右，并制定完善的工作方案。在施工过程中，技术人员与管理人员需要科学应用相关施工技术，并对施工过程进行严格的控制，利用先进技术提升施工安全性与可靠性。同时，施工人员还要根据当地实际施工条件，制定完善的监督管理方案，动态性的开展监督工作，及时发现特殊地质中存在的工程施工问题，并采取有效措施对其进行处理，以此提升石灰石矿山工程预裂爆破技术的应用质量。对于钻孔深度与角度而言，相关设计人员要根据预裂爆破工程的实际施工要求对其进行控制，保证可以提升爆破密度的合理性与有效性，科学控制间距，严格控制炸药的使用量，并减少总装药量问题，对其进行分段处理。同时，技术人员要全面控制爆破地震与冲击力等问题，提升预裂爆破工作质量。技术人员在实际工作中，必须要科学分析爆破工程程序，在保证上一道工程质量的情况下，才能全面开展下一道工程，提高其工作质量。在预裂爆破工程实际施工中，相关技术人员与管理人
１引育
碳纳米管（ＣＮＴ）以其独特的力学、电学、磁学、光学和热学性质，而使其在物理、化学、功能材料、纳米电子器件、生物等方面有着广阔的应用前景．当ＣＮＴ作为填料加入到聚合物基体中时，可改善基体的热学、电学和力学等性能ｊ聚合物包括间规聚苯乙烯（ｓＰＳ），聚苯硫醚（ＰＰＳ），聚苯乙烯（Ｐｓ），聚氨酯（ＰＵ）等改｝生方面已有较多研究。ＣＮＴ单独改陛ＰＰＳ的报道有很多，但还未见ＣＮＴ改性ｓＰＳ／ＰＰＳ共混物的研究。ＰＰＳ是也—种综合｝生能优异的工程塑料，但由于加工范围窄，胞ｌ生大，使其在很多领域的应用受到限制。
ＵｎｉｖｅｒｓｉｔＹ０ｆＴｅＣｈｎｏｌｏｇｙ，Ｈａｗｔｈ０ｒ１＂１，ＶＩＣ，ＡｕＳｔｒａｌｉａ，３１２２）
【摘要】本文通过双螺杆挤出机熔融共混制备了高熔点的间规聚苯乙烯（ｓＰＳ）／聚苯硫醚（ＰＰＳ）共混物，习Ｂ毒龟＿步加入碳纳米管（ＣＮＴ）来改善ｓＰＳ／ＰＰＳ（８０／２０）共混物中两组分的界面粘结和相容性，获得ｓＰＳ／ＰＰＳ／ＣＮＴ多元复合材料。研究了ｓＰＳ／ＰＰＳ／ＣＮＴ复合材料的结晶熔融行为、微观形貌、力学性能和电性能。【关键词】间规聚苯乙烯；聚苯硫醚；高温聚合物；碳纳米管【中图分类号】ＴＢ３３２【文献标识码】Ａ【文章编号】１００９ — ５６２４（２０１７）１０ — ００２６ — ０４
（３Ｓｃｈ００ｌ０ｆＥｎｇｉｎｅｅｒｉ１１ｇ，ＦａｃｕｌｔＹ０ｆＳＣｉｅｎｃｅ，Ｅｎｇｉｎｅｅｒｉ１１ｇａ１３ｄＴｅＣｈｎ０ｌ０ｇｙ，Ｓｗｉｎｂｕｒｎｅ
信息记录材料２０１７年１０月第１８卷第１０期
ｓＰＳ／ＰＰＳ／ＣＮＴ复合材料的琳，邓淑玲，陈之善，汤汉良，林志丹，张鹏，王小健，
