高二物理选修3-2__变压器练习题(精选)
高中物理选修3-2变压器课后习题测试题复习题
4 变压器课时演练·促提升A组1.(多选)理想变压器原、副线圈匝数比为10∶1,以下说法中正确的是()A.穿过原、副线圈每一匝磁通量之比是10∶1B.穿过原、副线圈每一匝磁通量的变化率相等C.原、副线圈每一匝产生的电动势瞬时值之比为10∶1D.正常工作时原、副线圈的输入、输出功率之比为1∶1解析:对于理想变压器,穿过两个线圈的磁通量相同,磁通量变化率相同,每匝线圈产生的感应电动势相等,输入功率等于输出功率。
答案:BD2.如图所示,可以将电压升高供给电灯的变压器是图()解析:变压器应该接在交流电路中,升压变压器应该副线圈的匝数大于原线圈的匝数。
答案:C3.如图所示,L1和L2是高压输电线,甲、乙是两只互感器,若已知n1∶n2=1 000∶1,n3∶n4=1∶100,图中电压表示数为220 V,电流表示数为10 A,则高压输电线的送电功率为()A.2.2×103 WB.2.2×10-2 WC.2.2×108 WD.2.2×104 W解析:由电流互感器知高压输电线中电流I=1 000 A,由电压互感器知高压U=220×103 V,则高压输电线功率P=UI=2.2×108 W。
答案:C4.图甲中理想变压器原、副线圈的匝数之比n1∶n2=5∶1,电阻R=20 Ω,L1、L2为规格相同的两只小灯泡,S1为单刀双掷开关。
原线圈接正弦交流电源,输入电压u随时间t的变化关系如图乙所示。
现将S1接1、S2闭合,此时L2正常发光。
下列说法正确的是()A.输入电压u的表达式u=20sin(50πt) VB.只断开S2后,L1、L2均正常发光C.只断开S2后,原线圈的输入功率增大D.若S1换接到2后,R消耗的电功率为0.8 W解析:由图象知T=0.02 s,ω==100π rad/s,u=20sin(100πt) V,A项错误;由于副线圈两端电压不变,故只断开S2,两灯串联,电压为额定值的一半,不能正常发光,B项错误;只断开S2,副线圈电路电阻变为原来的2倍,由P=知副线圈消耗功率减小,则原线圈输入功率也减小,C项错误;输入电压额定值U1=20 V,由及P R=得P R=0.8 W,D项正确。
高二物理(选修3-2)试题

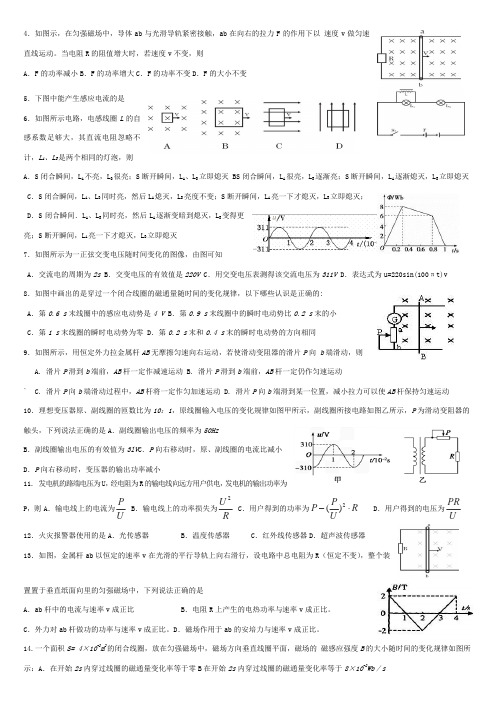

4．如图示，在匀强磁场中，导体ab 与光滑导轨紧密接触，ab 在向右的拉力F 的作用下以 速度v 做匀速直线运动。
当电阻R 的阻值增大时，若速度v 不变，则A ．F 的功率减小B ．F 的功率增大C ．F 的功率不变D ．F 的大小不变5．下图中能产生感应电流的是6．如图所示电路，电感线圈L 的自感系数足够大，其直流电阻忽略不计，L A 、L B 是两个相同的灯泡，则A ．S 闭合瞬间，L A 不亮，LB 很亮；S 断开瞬间，L A 、L B 立即熄灭 BS 闭合瞬间，L A 很亮，L B 逐渐亮；S 断开瞬间，L A 逐渐熄灭，L B 立即熄灭C ．S 闭合瞬间，L A 、L B 同时亮，然后L A 熄灭，L B 亮度不变；S 断开瞬间，L A 亮一下才熄灭，L B 立即熄灭；D ．S 闭合瞬间．L A 、L B 同时亮，然后L A 逐渐变暗到熄灭，L B 变得更亮；S 断开瞬间，L A 亮一下才熄灭，L B 立即熄灭7．如图所示为一正弦交变电压随时间变化的图像，由图可知 A ．交流电的周期为2s B ．交变电压的有效值是220V C ．用交变电压表测得该交流电压为311V D ．表达式为u=220sin(100πt)v8．如图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律，以下哪些认识是正确的:A ．第0.6 s 末线圈中的感应电动势是4 VB ．第0.9 s 末线圈中的瞬时电动势比0.2 s 末的小C ．第1 s 末线圈的瞬时电动势为零D ．第0.2 s 末和0.4 s 末的瞬时电动势的方向相同9．如图所示，用恒定外力拉金属杆AB 无摩擦匀速向右运动，若使滑动变阻器的滑片P 向 b 端滑动，则A. 滑片P 滑到b 端前，AB 杆一定作减速运动B. 滑片P 滑到b 端前，AB 杆一定仍作匀速运动` C. 滑片P 向b 端滑动过程中，AB 杆将一定作匀加速运动 D. 滑片P 向b 端滑到某一位置，减小拉力可以使AB 杆保持匀速运动10．理想变压器原、副线圈的匝数比为10：1，原线圈输入电压的变化规律如图甲所示，副线圈所接电路如图乙所示，P 为滑动变阻器的触头，下列说法正确的是A ．副线圈输出电压的频率为50HzB ．副线圈输出电压的有效值为3lVC ．P 向右移动时，原、副线圈的电流比减小D ．P 向右移动时，变压器的输出功率减小11. 发电机的路端电压为U ，经电阻为R 的输电线向远方用户供电，发电机的输出功率为P ，则 A ．输电线上的电流为P U B ．输电线上的功率损失为2U RC ．用户得到的功率为2()P P R U -⋅D ．用户得到的电压为PR U 12．火灾报警器使用的是A ．光传感器 B ．温度传感器 C ．红外线传感器D ．超声波传感器13．如图，金属杆ab 以恒定的速率v 在光滑的平行导轨上向右滑行，设电路中总电阻为R （恒定不变），整个装置置于垂直纸面向里的匀强磁场中，下列说法正确的是A ．ab 杆中的电流与速率v 成正比B ．电阻R 上产生的电热功率与速率v 成正比。
人教版 物理选修3-2 第五章 第四节 变压器
2）I2是由U2和负载决定的，I2决定I1；
3）输入功率P1等于输出功率P2，P2决定P1。
例1 理想变压器原副线圈的匝数比n1:n2=4:1， 当导体棒在匀强磁场中向左做匀速直线运动切 割磁感线时，图中电流表A1的示数为12mA， 则电流表A2的示数为（ B ） A. 3mA B. 0 C. 48mA D. 与负载R的值有关
（2）I1=0.095A。
U1
n1
U n2 2
× ×
U n3 3 I3
练习 如图所示，理想变压器的原线圈接上 220V交流电压，副线圈有A、B两组，A组接 4Ω的电阻，B组接规格为“10V 24W”的灯泡。 已知A组的线圈匝数为30匝，两端电压为6V， 灯泡正常发光，求原线圈的匝数和电流。 n1=1100匝；I1=0.15A。
P输入
没有能量损失
∽ U1
n1
n2
U2 ∽
P输出
理想变压器输出功率应等于输入功率：
P输入 P输出
理想变压器的电压规律
I1
原、副线圈产生的感应 电动势分别为：
I2 n1 r1 n2 r2 U2 ∽
∽ U1
E1 n1 t E2 n2 t
E1 n1 E 2 n2
r1 0 r2 0 U1 E1 U 2 E2
×
∽
L1 L2
n1
n2
×××
L3 L4
例3 为了保证用电安全，家庭居室的室内电路前端 一般都安装漏电保护开关，如图所示是保护开关的 电路原理简图，问： （1）电路正常工作时，b线圈是没有电流的，原因 是什么？ （2）如果站在地上的人不小心接触火线时，b线圈 为什么会产生感应电流？
例4 如图是4种亮度可调的台灯的电路示意图， 它们所用的灯泡相同，且都是“220V 40W”， 当灯泡消耗的功率都调至20W时，哪台台灯消 耗的功率最小？
高中物理人教版选修3-2课后习题整理
高中物理人教版3-2各章节课后习题4.14.21．图4.2-8所示的匀强磁场中有一个矩形闭合导线框。
在下列几种情况下，线框中是否产生感应电流？(1) 保持线框平面始终与磁感线垂直，线框在磁场中上下运动（图甲）。
(2) 保持线框平面始终与磁感线垂直，线框在磁场中左右运动（图乙）。
(3) 线框绕轴线 AB 转动（图丙）。
4.34.44.54.64.75.11. 让一个蹄形磁铁靠近白炽灯，观察灯丝，可以看到什么现象？这是什么原因造成的？2. 有人说，在图 5.1-3 中，线圈平面转到中性面的瞬间，穿过线圈的磁通量最大，因而线圈中的感应电动势最大；线圈平面跟中性面垂直的瞬间，穿过线圈的磁通量为零，因而感应电动势为零。
这种说法对不对？为什么？3. 图 5.1-3 中，设磁感应强度为 0.01 T，单匝线圈 AB 边长为 20 cm，宽 AD 为 10 cm，转速 n 为 50 r/s，求线圈转动时感应电动势的最大值。
4. 一台发电机在产生正弦式电流。
如果发电机电动势的峰值为E m ＝ 400 V，线圈匀速转动的角速度为ω＝ 314 rad/s，试写出电动势瞬时值的表达式。
如果这个发电机的外电路只有电阻元件，总电阻为2 kΩ，电路中电流的峰值为多少？写出电流瞬时值的表达式。
5. 如图5.1-5所示，KLMN是一个竖直的矩形导线框，全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，KL边水平，线框绕某竖直固定轴以角速度ω匀速转动。
在 KL 边与磁场方向到达 30°角的时刻（图示位置），导线框中产生的瞬时电动势 e的大小是多少？标出线框此时电流的方向。
已知线框按俯视的逆时针方向转动。
5.21. 我国电网中交变电流的周期是 0.02 s，1 s内电流方向发生多少次改变？2. 一个电容器，当它的两个极板间的电压超过 10 V 时，其间的电介质就可能被破坏而不再绝缘，这个现象叫做电介质的击穿，这个电压叫做这个电容器的耐压值。
高中物理选修3-2 第五章交流电-4.变压器(课件)(共70张PPT)
A组能力训练题1 1、一个正常工作的理想变压器的原副线圈中，下列 的哪个物理量不一定相等：（ B ） A、交变电流的频率 B、电流的有效值 C、电功率 D、磁通量的变化率
22
A组能力训练题2 2、变压器在使用中，下列说法中正确的是（ AC ） A.原线圈中输入的电流，随着副线圈中的输出电流的 增大而增大 B.原线圈输入的电压，随着副线圈中的输出电流的增 大而增大 C.当副线圈空载（断路）时，原线圈中无电流 D.当副线圈空载时，原线圈上电压为零
解析：对于一定的变压器来说，U2由U1决定，I1由I2 决定，P1由P2决定。
27
A组能力训练题7
7. 利用如图所示的电流互感器可以测量被测电路中的电
流,若互感器原副线圈的匝数比n1:n2=1:100, 交流电流表 A的示数是50mA，则被测电路的电流为（ B ）
A. 0.5A B. 5A C. 0.5mA D. 50mA
16
例1、 一个理想变压器，原线圈和副线圈的匝数分别 为n1和n2，正常工作时输入和输出的电压、电流、功 率分别为U1和U2、I1和I2、P1和P2，已知n1＞n2，则 （ BC ） A．U1＞U2，P1＜P2 B．P1＝P2 ，I1＜I2， C．I1＜I2，U1＞U2 D．P1＞P2，I1＞I2
解析：本题根据理想变压器电压与匝数的关系进行求解. 因理想变压器电压与匝数的成正比关系，
U1 U2 ΔU n1 n2 Δn 现副线圈电压下降3V，故U1:n1=3:18，
解得：n1=1320匝。
18
例3、 有5个完全相同的灯泡连接在理想变压器的原副
线圈电路中，如图所示，若将该电路与交流电源接通,
解见下页 19
解析： 电键接1时，灯均正常发光，表明 I1=I2', I2=4I1，n1/n2=I2/I1=4, 变压器为降压变压器
高二物理选修3-2__变压器练习题(精选)
……………………………………………………………最新资料推荐…………………………………………………1 / 11 / 11 / 1A1 VA2A2变压器练习题(经典）1.如图所示，在图甲中是两根不平行导轨，图乙中是两根平行导轨，其他物理条件都相同，金属棒MN都在导轨上向右匀速平动，在棒的运动过程中，将观察到A.两个小电珠都发光，只是亮度不同B.两个小电珠都不发光C.L2发光，L1不发光D.L1发光，L2不发光2、．如图所示，理想变压器原、副线圈的匝数比不变，副线圈上接有电阻不为零的负载，在原线圈上输入不变的电压Ｕ1，以下不．正确的是A．Ｕ1∶Ｕ2＝Ｎ1∶Ｎ2B．Ｉ1∶Ｉ2＝Ｎ2∶Ｎ1C．当Ｉ2减小时，Ｉ1增大D．当Ｉ2减小时，Ｉ1减小3、一理想变压器原、副线圈匝数比n1∶n2＝11∶5，原线圈与正弦交变电源连接，输入电压u随时间t的变化规律如图所示，副线圈仅接入一个10 Ω的电阻. 则A. 流过电阻的最大电流是20 AB. 与电阻并联的电压表的示数是141 VC. 变压器的输入功率是1×103 WD. 在交变电流变化的一个周期内，电阻产生的焦耳热是2×103 J4、用电记峰期，电灯往往会变暗，其原理如图7所示，可简化为如下物理问题：在理想变压器的副线圈上，通过输电线连接两只灯泡L1和L2，输电线的等效电阻R，原线圈输入有效值恒定的交流电压，当开关S闭合时，以下说法正确的是（）A．R两端的电压增大B．原线圈输入功率减小C．副线圈输出电压减小D．原线圈中电流减小5、如图所示为理想变压器原线圈所接正弦交流电源两端的u－t图象。
原、副线圈匝数比n1 ：n2＝10 ：1，串联在原线圈电路中交流电流表的示数为1 A，则A．变压器原线圈所接交流电压的有效值为220VB．变压器输出端所接电压表的示数为222VC．变压器输出端交变电流的频率为50HzD．变压器的输出功率为2202W6．右图8所示变压器的n1∶n2＝3∶1，次级接3个相同的灯泡均能正常发光，初级线圈串有一个相同的灯泡那么A．灯L也正常发光B．灯L比另3个暗C．灯L将会烧毁D．不能确定B.这种电流表能测交流电流，图（b）的读数为0.4AC.这种电流表能测交流电流，图（b）的读数为3.6AD.这种电流表既能测直流电流，又能测交流电流，图（b）的读数为3.6A8、图7（a）左侧的调压装置可视为理想变压器，负载电路中R=55Ω，、为理想电流表和电压表，若原线圈接入如图7（b）所示的正弦交变电压，电压表的示数为110V，下列表述正确的是（）A、电流表的示数为2AB、原、副线圈匝数比为1:2C、电压表的示数为电压的有效值D、原线圈中交变电压的频率为100Hz9．如右图所示，理想变压器初级线圈的匝数为n1，次级线圈的匝数为n2,初级线圈的两端a、b接正弦交流电源，电压表的示数为220 V，负载电阻R=44 Ω，电流表的示数为0.20 A．下列判断中正确的是A．初级线圈和次级线圈的匝数比为2∶1B．初级线圈和次级线圈的匝数比为5∶1C．电流表的示数为1.0 A D．电流表的示数为0.4 A10．如图所示，一理想变压器原线圈的匝数11100n=匝，副线圈的匝数2220n=匝，交流电源的电压2202sin(100)Vu tπ=，电阻44R=Ω，电压表、电流表均为理想电表，则下列说法中正确的是A．交流电的频率为100 Hz B．电压表的示数为44VC．电流表A2的示数约为1.4A D．电流表A1的示数为0.2A11．图乙中，理想变压器原、副线圈匝数比n1∶n2＝10∶1 ．原线圈与如图甲所示的交流电连接．电路中电表均为理想电表，定值电阻R1＝5Ω，热敏电阻R2的阻值随温度的升高而减小，则A．电压表示数为102VB．R1的电功率为0.2WC．R1电流的频率为50HzD．R2处温度升高时，电流表示数变小A V~RVAVu/st/2220-222001.002.003.0)(a)(b7图～A1A2Rn nVab。
人教版高中物理选修3-2变压器 同步练习1.docx
高中物理学习材料变压器同步练习1A卷1．对理想变压器可作出的判断是[ ]A．高压线圈匝数多、电流大、导线粗 B．低压线圈匝数少、电流小、导线细C．高压线圈匝数多、电流大、导线细 D．低压线圈匝数少、电流大、导线粗2．正常工作的理想变压器的原、副线圈中，数值上不一定相等的是 [ ]A．电流的频率 B．端电压的峰值 C．电流的有效值 D．电功率3．用一理想变压器向一负载R供电，如图5-27所示．当增大负载电阻R时，原线圈中的电流I1和副线圈中电流I2之间的关系是[ ]A．I2增大、I1也增大B．I2增大、I1却减小C．I2减小、I1也减小D．I2减小、I1却增大4．一理想变压器原、副线圈匝数比为20∶1，原线圈两端电压U1=220V，副线圈通过电阻r=1Ω的导线对一个阻值为R=19Ω的用电器供电，则原线圈的输入功率为______．5．为了测定一个理想变压器原、副线圈的匝数，现把其原线圈接入220V交流电路中，另用导线在原线圈外绕一圈后接上一个电压表，测得其示数为0.25V，如取走导线换上副线圈，并在副线圈两端接入一个“36V、4W”的灯泡恰能正常发光，则该变压器原线圈匝数n1=______；副线圈匝数n2=______．B卷1．一理想变压器原、副线圈匝数比为2∶1，则原、副线圈的 [ ]A．磁通比为2∶1 B．电流比为2∶1 C．功率比为2∶1 D．每匝磁通比为1∶12．为了使理想变压器副线圈接上负载后输出的电功率变为原来的1/4，可采用的办法[ ]A．使输入电压U1减为原来的1/4 B．使副线圈匝数n2增为原来的2倍C．使副线圈匝数n2减为原来的1/2 D．使负载电阻阻值R减为原来的1/4 3．如图5-28所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R，开始时，电键S断开，当S接通时，以下说法中正确的是[ ]A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压降增大C．通过灯泡L1的电流减小D．原线圈中的电流增大4．图5-29的理想变压器，原线圈匝数n1=600匝，输入电压U1=110V，副线圈L2的匝数n2=15匝，输出电流I2=0.60A，L3的输出电压U3=5V，输出电流I3=0.25A．则原线圈中电流I1=______，变压器的输出功率P=______，L3的匝数n3=______．5．一降压变压器输入电压最大值为220V，另有负载R，当它接在U0=20V直流电源上时消耗功率为P；若把它接在该变压器的副线圈上，消耗功率为1/2P，则此变压器原、副线圈的匝数比为______．参考答案A卷 1．D． 2．B、C． 3．C． 4．6.05W． 5．880；144．B卷 1．D． 2．C． 3．B、C．D． 4．0.026A，2.9W，27.3．5．11∶1．。
人教版高中物理选修3-2测试题及答案解析全套
人教版高中物理选修3-2测试题及答案解析全套含模块综合测试题，共4套第四章电磁感应(时间：50分钟满分：100分)一、选择题(本题共8小题，每小题6分，共48分，第1～5小题中只有一个选项符合题意，第6～8小题中有多个选项符合题意，全选对的得6分，选对但不全的得3分，有选错的得0分)1.如图1所示，大圆导线环A中通有电流，方向如图所示，另在导线环所在的平面画一个圆B，它的一半面积在A环内，另一半面积在A环外。
则B圆内的磁通量()图1A．为零B．垂直纸面向里C．垂直纸面向外D．条件不足，无法判断解析：选B根据右手螺旋定则可知，A产生的磁场在A线圈内部垂直纸面向里，在外部垂直纸面向外，由于磁感线是闭合的曲线，所以A内部的磁感线一定比A外部的磁感线要密一些，所以B项正确。
2.如图2所示，a为圆形金属环，b为直导线，且b垂直环面穿过圆环中心()图2A．若直导线b中通入恒定电流，金属环a中会产生感应电流B．若直导线b中通入交变电流，金属环a中会产生感生电流C．若直导线b中通入恒定电流，同时让直导线b绕过圆环中心的水平轴在竖直平面内转动，金属环a中会产生感应电流D．以上三种说法均不对解析：选D产生感应电流的条件是闭合回路中磁通量发生变化，不管b中通入什么样的电流，穿过a 中的磁通量始终为0，D 对。
3．半径为r 带缺口的刚性金属圆环在纸面上固定放置，在圆环的缺口两端引出两根导线，分别与两块垂直于纸面固定放置的平行金属板连接，两板间距为d ，如图3甲所示。
有一变化的磁场垂直于纸面，规定向内为正，变化规律如图乙所示。
在t ＝0时刻平板之间中心有一重力不计，电荷量为q 的静止微粒。
则以下说法正确的是( )图3A ．第2秒内上极板为正极B ．第3秒内上极板为负极C ．第2秒末微粒回到了原来位置D ．第2秒末两极板之间的电场强度大小为0.2 πr 2/d解析：选A 根据楞次定律，结合图像可以判断：在0～1 s 内，下极板为正极，上极板为负极；第2秒内上极板为正极，下极板为负极；第3秒内上极板为正极，下极板为负极；第4秒内上极板为负极，下极板为正极，故A 选项正确，B 选项错误。
2021《复习方略》高中物理(沪科版)一轮复习课时提升作业选修3-2 10.2变压器 电能的输送
温馨提示：此套题为Word版，请按住Ctrl,滑动鼠标滚轴，调整合适的观看比例，答案解析附后。
关闭Word文档返回原板块。
课时提升作业(三十)变压器电能的输送素能全练(建议：20分钟50分)选择题(本题共8小题,1～6题每小题6分,7、8题每小题7分,共50分。
多选题已在题号后标出)1.(2021·广东高考)如图,抱负变压器原、副线圈匝数比n1∶n2=2∶1,和均为抱负电表,灯泡电阻R L=6Ω,AB端电压u1=12√2sin100πt(V)。
下列说法正确的是( )A.电流频率为100 HzB.的读数为24 VC.的读数为0.5 AD.变压器输入功率为6 W2.(2021·天津高考)一般的沟通电流表不能直接接在高压输电线路上测量电流,通常要通过电流互感器来连接,图中电流互感器ab一侧线圈的匝数较少,工作时电流为I ab,cd一侧线圈的匝数较多,工作时电流为I cd,为了使电流表能正常工作,则( )A.ab接MN、cd接PQ,I ab<I cdB.ab接MN、cd接PQ,I ab>I cdC.ab接PQ、cd接MN,I ab<I cdD.ab接PQ、cd接MN,I ab>I cd3.(2022·新课标全国卷)自耦变压器铁芯上只绕有一个线圈,原、副线圈都只取该线圈的某部分。
一升压式自耦调压变压器的电路如图所示,其副线圈匝数可调。
已知变压器线圈总匝数为1 900匝,原线圈为1 100匝,接在有效值为220 V的沟通电源上。
当变压器输出电压调至最大时,负载R上的功率为2.0 kW。
设此时原线圈中电流有效值为I1,负载两端电压的有效值为U2,且变压器是抱负的,则U2和I1分别约为( )A.380 V和5.3 AB.380 V和9.1 AC.240 V和5.3 AD.240 V和9.1 A4.(2011·新课标全国卷)如图,一抱负变压器原、副线圈的匝数比为1∶2;副线圈电路中接有灯泡,灯泡的额定电压为220V,额定功率为22 W;原线圈电路中接有电压表和电流表。
最新人教版高中物理选修3-2：5.4变压器 知识点总结及课时练习
4变压器记一记变压器知识体系辨一辨1.变压器只能改变交变电流的电压，不能改变直流电的电压．(√)2．电流通过铁芯从原线圈流到副线圈．(×)3．理想变压器原、副线圈的电压之比等于两个线圈的匝数之比．(√)4．理想变压器是一个理想化模型．(√)5．学校中用的变压器工作时没有能量损失．(×)6．理想变压器不仅可以改变交变电流的电压和电流，还可以改变交变电流的功率和频率．(×)想一想1.什么是理想变压器？理想变压器原、副线圈中的功率有什么关系？提示：理想变压器是理想化的物理模型，忽略原、副线圈内阻上的分压，忽略原、副线圈磁通量的差别，忽略变压器自身的能量损耗．所以理想变压器的输入功率等于输出功率，即P入＝P出．2．如果将变压器的原线圈接到直流电源上，在副线圈上还能输出电压吗？提示：不能．变压器的工作原理是互感现象，在原线圈上接直流电源，在铁芯中不会形成变化的磁场，所以在副线圈上不会有感应电动势产生．3．根据能量守恒推导有多个副线圈时原、副线圈中的电流与匝数的关系．提示：若有多个副线圈，则P1＝P2＋P3＋…，即U1I1＝U2I2＋U3I3＋…，将U1：U2：U3:…＝n1:n2:n3:…代入得n1I1＝n2I2＋n3I3＋….思考感悟：练一练1.关于理想变压器的工作原理，以下说法正确的是()A．通有正弦交变电流的原线圈产生的磁通量不变B．穿过原、副线圈的磁通量在任何时候都不相等C．穿过副线圈磁通量的变化使得副线圈产生感应电动势D．原线圈中的电流通过铁芯流到了副线圈解析：通有正弦交变电流的原线圈产生的磁场是变化的，由于面积S不变，故磁通量Φ变化，A项错误；因理想变压器无漏磁，故B项错误；由互感现象知C项正确；原线圈中的电能转化为磁场能又转化为电能，原、副线圈通过磁场联系在一起，故D 项错误．答案：C2．(多选)如图所示，将额定电压为60 V的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A．以下判断正确的是()A ．变压器输入功率为484 WB ．通过原线圈的电流的有效值为0.6 AC ．通过副线圈的电流的最大值为2.2 AD ．变压器原、副线圈匝数比n 1n 2＝11 3解析：变压器的输入功率等于输出功率P 1＝P 2＝I 2U 2＝2.2×60 W ＝132 W ，A 项错误；由U 1U 2＝n 1n 2得n 1n 2＝U 1U 2＝22060＝113，D 项正确；由I 1I 2＝n 2n 1得I 1＝n 2n 1I 2＝311×2.2 A ＝0.6 A ，B 项正确；根据I ＝I m 2得通过副线圈的电流的最大值I 2m ＝2I 2＝115 2 A ≈3.1 A ，C 项错误．答案：BD3．如图所示，理想变压器原、副线圈匝数比n 1:n 2＝2:1，和Ⓐ均为理想电表，灯泡电阻R L ＝6 Ω，AB 两端电压u 1＝12 2 sin 100 πt (V)．下列说法正确的是( )A ．电流频率为100 HzB.的读数为24 VC ．Ⓐ的读数为0.5 AD ．变压器输入功率为6 W 解析：根据u 1＝122sin 100πt (V)及U ＝U m 2知U 1＝12 V ，f ＝ω2 π＝50 Hz ，A 项错误；根据U 1U 2＝n 1n 2得U 2＝n 2n 1U 1＝12×12 V ＝6 V ，即的读数为6 V ，B 项错误；又I 2＝U 2R L＝66 A ＝1 A ，即Ⓐ的读数为1 A ，C 项错误；根据P 入＝P 出及P 出＝U 22R L＝626 W ＝6 W ，D 项正确．答案：D4．(多选)如图所示，L1、L2是高压输电线，图中两电表示数分别是220 V和10 A，已知甲图中原、副线圈匝数比为1001，乙图中原、副线圈匝数比为110，则()A．甲图中的电表是电压表，输电电压为22 000 VB．甲图是电流互感器，输电电流是100 AC．乙图中的电表是电压表，输电电压为22 000 VD．乙图是电流互感器，输电电流是100 A解析：根据U1U2＝n1n2，有U1＝n1n2U2＝1001×220 V＝22 000 V，故A项正确；题图甲是电压互感器，故B项错误；题图乙是电流互感器，电表是电流表，故C项错误；只有一个副线圈的变压器，电流比等于匝数的反比I1I2＝n4n3，有I1＝n4n3I2＝101×10 A＝100 A，故D项正确．答案：AD要点一变压器的原理和电压、电流关系1.(多选)关于变压器，下列说法正确的是()A．变压器的工作原理是电磁感应B．一切变压器的工作基础都是互感现象C．各种电流接入变压器的输入端，变压器都能持续正常工作D．只有交变电流接入变压器的原线圈中，变压器才能持续正常工作解析：变压器的原线圈接交流电源时，有交变电流流过，引起穿过原、副线圈的磁通量发生变化，在原、副线圈中都产生了感应电动势，所以变压器的工作原理是电磁感应，A项正确；有一种变压器叫自耦变压器，它只有一个线圈绕在铁芯上，但有三个抽头，可升压、也可降压，这种变压器的工作基础是自感，B 项错误；变压器要想持续正常工作，原线圈必须接交变电流，若接直流，原、副线圈中不可能出现持续的感应电动势，变压器不能持续正常工作，C 项错误，D 项正确．答案：AD2．理想变压器原、副线圈匝数比为10:1，下列说法中正确的是( )A ．穿过原、副线圈每一匝磁通量之比是10:1B ．穿过原、副线圈每一匝磁通量的变化率相等，但穿过每匝线圈的磁通量并不相等C ．原、副线圈每一匝产生的电动势瞬时值之比为10:1D ．正常工作时，原、副线圈的输入、输出功率之比为1:1 解析：对理想变压器，无磁通量损失，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比，A 、B 、C 三项错误；理想变压器可以忽略各种损耗，故输入功率等于输出功率，D 项正确．答案：D 3.如图所示，一理想变压器原、副线圈的匝数比为1:2，副线圈电路中接有灯泡，灯泡的额定电压为220 V ，额定功率为22 W ，原线圈电路中接有电压表和电流表．现闭合开关，灯泡正常发光．若用U 和I 分别表示此时电压表和电流表的读数，则( )A ．U ＝110 V ，I ＝0.2 AB ．U ＝110 V ，I ＝0.05 AC ．U ＝110 2 V , I ＝0.2 AD ．U ＝110 2 V ，I ＝0.2 2 A解析：在副线圈电路中，I 2＝P U 2＝0.1 A ，再根据U 1U 2＝n 1n 2，及I 1I 2＝n 2n 1，得U 1＝110 V ，I 1＝0.2 A ，故B 、C 、D 错，A 项正确． 答案：A4．用理想变压器给负载电阻R 供电，变压器输入电压一定时，在下列四个办法中，哪种可以使变压器输出功率增加( )A ．增加变压器原线圈匝数，而副线圈匝数及负载电阻R 保持不变B ．减小负载电阻的阻值，而变压器原、副线圈匝数不变C．增加负载电阻的阻值，而变压器原、副线圈匝数不变D．减小变压器副线圈匝数，而原线圈匝数和负载电阻保持不变解析：由U1U2＝n1n2，当n1增加时，U2减小，P2＝U22R，P2减小，A项错误；U1、n1、n2不变，则U2不变，R减小时，P2＝U22 R，P2增大，B项正确，C项错误；当n1、U1、R不变，n2减小时，则U2减小，由P2＝U22R，P2会减小，D项错误．答案：B要点二变压器的动态分析5.如图所示，理想变压器原线圈输入电压u＝U m sin ωt，副线圈电路中R 0为定值电阻，R是滑动变阻器.和是理想交流电压表，示数分别用U 1和U2表示；和是理想交流电流表，示数分别用I1和I2表示．下列说法正确的是()A．I1和I2表示电流的平均值B．U1和U2表示电压的最大值C．滑片P向下滑动过程中，U2不变、I1变大D．滑片P向下滑动过程中，U2变小、I2变大解析：电路中的电压表和电流表表示的都是有效值，选项A、B两项错误．根据U1U2＝n1n2得U2＝n2n1U1，U1不变，则U2不变，滑片P向下滑动过程中，滑动变阻器接入电路中的电阻变小，由闭合电路欧姆定律知I2变大，根据I1I2＝n2n1得I1＝n2n1I2，I1变大，故C项正确，D项错误．答案：C6．(多选)如图所示，T为理想变压器，电流表Ⓐ、电压表均为理想交流电表．R1、R2为定值电阻，R3为滑动变阻器，L为电感线圈，A、B两点间接正弦交流电，则()A．只将滑片P1下移时，电流表Ⓐ示数变小B．只将滑片P 2下移时，电压表示数变大C．只增大交流电的电压时，电流表Ⓐ示数变大D．只增大交流电的频率时，电压表示数不变解析：只将滑片P1下移时，变压器副线圈输出电压U2减小，由U1I1＝U22R可知，U1、R不变，I1减小，电流表Ⓐ示数变小，A项正确；只将滑片P2下移时，副线圈电路中的总电阻减小，U2不变，因此副线圈电路中的电流增大，R1两端的电压增大，R3两端的电压减小，电压表的示数减小，B项错误；只增大交流电的电压时，根据变压比公式可知，副线圈两端的电压增大，因此副线圈的电流增大，根据变流比公式可知，原线圈的电流增大，故电流表Ⓐ示数增大，C项正确；只增大交流电的频率时，电感线圈的感抗增大，副线圈电路中的总电阻增大，总电流减小，R1两端的电压减小，R3两端的电压增大，电压表示数增大，D项错误．答案：AC要点三几种常见的变压器7.(多选)图甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是()A．线圈匝数n1<n2，n3<n4B．线圈匝数n1>n2，n3>n4C．甲图中的电表是电压表，输出端不可短路D．乙图中的电表是电流表，输出端不可断路解析：题图甲中的原线圈并联在电路中，为电压互感器，是降压变压器，n1>n2，其中的电表为电压表；题图乙中的原线圈串联在电路中，为电流互感器，是升压变压器，n3<n4，其中的电表为电流表，故选项C、D两项正确．答案：CD8.如图所示为物理实验室某风扇的风速挡位变换器电路图，它是一个可调压的理想变压器，其中接入交流电的电压有效值U0＝220 V，n0＝2 200匝，挡位1、2、3、4对应的线圈匝数分别为220匝、500匝、1 100匝、2 200匝．电动机M的内阻r＝4 Ω，额定电压为U＝220 V，额定功率P＝110 W．下列判断正确的是() A．当选择挡位3时，电动机两端电压为110 VB．当挡位由3变换到2时，电动机的功率增大C．当选择挡位2时，电动机的热功率为1 WD．当选择挡位4时，电动机的输出功率为110 W解析：由电压与匝数的关系U0U3＝n0n3，解得U3＝110 V，A项正确；当挡位由3变换到2时，输出电压减小，电动机的功率减小，B项错误；当选择挡位4时，电动机两端电压为额定电压，达到额定功率，在额定功率的情况下，电动机的额定电流为I＝PU＝0.5 A，热功率P r＝I2r＝1 W，输出功率为P－P r＝(110－1) W ＝109 W，D项错误；当选择挡位2时，电动机没有达到额定功率时，热功率小于1 W，C项错误．答案：A基础达标1.理想变压器正常工作时，原、副线圈中不相同的物理量为()A．每匝线圈中磁通量的变化率B．交变电流的频率C．原线圈的输入功率和副线圈的输出功率D．原线圈中的感应电动势和副线圈中的感应电动势解析：理想变压器是没有能量损失的变压器，铁芯中无磁漏现象，所以每匝线圈中磁通量相等，其变化率相等，故A、C不符合题意；根据变压器的工作原理及用途可知，B不符合题意，D 符合题意．答案：D2．下列图中可以将电压升高供给家用电灯的变压器是()解析：电压升高，原线圈的匝数要少于副线圈的匝数，原线圈要接交流电，接直流电时变压器不工作，故C项正确．答案：C3.如图所示，理想变压器原线圈的匝数为n1，副线圈的匝数为n2，原线圈的两端a、b接正弦交流电源，电压表V的示数为220 V，负载电阻R＝44 Ω，电流表A1的示数为0.2 A．下列判断正确的是()A．原线圈和副线圈的匝数比为2:1B．原线圈和副线圈的匝数比为5:1C．电流表A2的示数为0.1 AD ．电流表A 2的示数为0.4 A解析：由电压表V 示数和电流表A 1的示数可得原线圈中的功率P 1＝U 1I 1，P 1＝P 2＝I 22R ，所以电流表A 2的示数为I 2＝U 1I 1R ＝220×0.244 A ＝1 A ，C 、D 两项错误；原线圈和副线圈的匝数比n 1n 2＝I 2I 1＝51，A 项错误，B 项正确．答案：B4.如图所示，理想变压器的原线圈接入u ＝11 000 2sin 100πt V的交变电压，副线圈通过电阻r ＝6 Ω的导线对“220 V ,880 W ”的电器R L 供电，该电器正常工作．由此可知( )A ．原、副线圈的匝数比为50:1B ．交变电压的频率为100 HzC ．副线圈中电流的有效值为4 AD ．变压器的输入功率为880 W解析：根据接入电压u ＝11 0002sin 100πt V ，输入电压有效值为11 000 V ，要使“220 V ,880 W ”的电器正常工作，则通过用电器的电流为I ＝P U ＝4 A ，副线圈输出电压为U 出＝Ir ＋U ＝4×6 V＋220 V ＝244 V ，原、副线圈匝数比等于输入电压与输出电压之比为2 75061，A 项错误，C 项正确；交流电的频率f ＝ω2π＝100 π2 πHz ＝50 Hz ，B 项错误；变压器的输出功率P 出＝P R L ＋P r ＝880 W ＋42×6 W ＝976 W ，D 项错误．答案：C5.如图所示，理想变压器原、副线圈回路中的输电线的电阻忽略不计．当S 闭合时( )A ．电流表A 1的读数变大，电流表A 2的读数变小B．电流表A1的读数变大，电流表A2的读数变大C．电流表A1的读数变小，电流表A2的读数变小D．电流表A1的读数变小，电流表A2的读数变大解析：当S闭合后，变压器副线圈电路中的总电阻R减小，而输出电压不变．由I2＝U2R得I2变大，即电流表A2的读数变大，变压器的输出功率变大．由U1I1＝U2I2可知，I1变大，即电流表A1的读数也变大，B项正确．答案：B6．如图所示，理想变压器原、副线圈的匝数比n1:n2＝4:1，当导体棒在匀强磁场中向左做匀速直线运动切割磁感线时，电流表A1的示数为12 mA，则电流表A2的示数为()A．3 mA B．0C．48 mA D．与负载R的值有关解析：当导体棒做匀速直线运动切割磁感线时，在原线圈中产生恒定不变的电流，铁芯中产生的磁场是不变的，穿过副线圈的磁通量不变，不能在副线圈中产生感应电流，即A2的示数为0，B项正确．答案：B7.一理想变压器原、副线圈匝数之比n1:n2＝11:5，原线圈与正弦交变电源连接，输入电压U如图所示．副线圈仅接入一个10 Ω的电阻，则()A．流过电阻的电流是20 AB．与电阻并联的电压表的示数是100 2 VC．经过1 分钟电阻发出的热量是6×103 JD．变压器的输入功率是1×103 W解析：由电压的有效值和最大值的关系得U1＝U m2＝220 V．根据理想变压器电压与匝数的关系U1U2＝n1n2，得U2＝n2n1U1＝511×220 V＝100 V，故电压表的示数是100 V，B项错误；I2＝U2R＝10010A＝10 A，A项错误；1 分钟内电阻发出的热量Q＝I2Rt＝102×10×60 J＝6×104 J，C项错误；变压器的输入功率等于输出功率，即P入＝P出＝U2I2＝100×10 W＝1×103 W，故D项正确．答案：D8.如图所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L1和L2，输电线的等效电阻为R.开始时，开关S断开．当开关S接通时，以下说法中不正确的是()A．副线圈两端M、N的输出电压减小B．副线圈输电线等效电阻R上的电压增大C．通过灯泡L1的电流减小D．原线圈中的电流增大解析：由于输入电压不变，所以当S接通时，理想变压器副线圈M、N两端输出电压不变．并联灯泡L2，总电阻变小，由欧姆定律I2＝U2R2知，流过R的电流增大，电阻上的电压U R＝IR增大．副线圈输出电流增大，根据输入功率等于输出功率I1U1＝I2U2得，I2增大，原线圈输入电流I1也增大．U MN不变，U R变大，所以U L1变小，流过灯泡L1的电流减小．综上所述，应选A.答案：A9.自耦变压器铁芯上只绕有一个线圈，原、副线圈都只取该线圈的某部分．一升压式自耦调压变压器的电路如图所示，其副线圈匝数可调．已知变压器线圈总匝数为1 900；原线圈为1 100，接在有效值为220 V 的交流电源上．当变压器输出电压调至最大时，负载R 上的功率为2.0 kW.设此时原线圈中电流有效值为I 1，负载两端电压的有效值为U 2，且变压器是理想的，则U 2和I 1分别约为( )A ．380 V 和5.3 AB ．380 V 和9.1 AC ．240 V 和5.3 AD ．240 V 和9.1 A解析：对理想变压器，原、副线圈功率相同，故通过原线圈的电流I 1＝P U 1＝2 000220 A ≈9.1 A ，负载两端电压即为副线圈电压，由U 1U 2＝n 1n 2，即220 V U 2＝1 1001 900，可得U 2＝380 V ，故B 项正确． 答案：B10．如图所示，为四种亮度可调的台灯的电路示意图，它们所用灯泡相同，且规格都是“220 V ,40 W ”，当灯泡所消耗的功率都调为20 W 时，哪种台灯消耗的功率最小( )解析：C 图为理想变压器调节电压，而理想变压器不消耗能量，A 、B 、D 三图中均利用电阻来调节灯泡上的电压，故一定会多消耗能量．C 项正确．答案：C11.某变压器原、副线圈匝数比为 55:9，原线圈所接电源电压按如图所示规律变化，副线圈接有负载．下列判断正确的是( )A ．输出电压的最大值为36 VB ．原、副线圈中电流之比为55:9C ．变压器输入、输出功率之比为55:9D ．交流电源有效值为220 V ，频率为50 Hz解析：由U 1U 2＝n 1n 2得，输出电压的最大值为36 2 V ，A 项错误；原、副线圈中电流之比I1I2＝n2n1＝955，故B项错误；理想变压器输入功率与输出功率相等，C项错误；由图象易知D项正确．答案：D能力达标12.如图甲、乙所示电路中，当A、B接10 V交变电压时，C、D间电压为4 V，M、N接10 V直流电压时，P、Q间电压也为4 V．现把C、D接4 V交变电压，P、Q接4 V直流电压，下面哪个选项可表示A、B间和M、N间的电压()A．10 V10 V B．10 V 4 VC．4 V10 V D．10 V0解析：题图甲是一个自耦变压器，当A、B作为输入端，C、D作为输出端时，是一个降压变压器，两边电压之比等于两边线圈的匝数之比，当C、D作为输入端，A、B作为输出端时，是一个升压变压器，电压比也等于匝数比，所以C、D接4 V交变电压时，A、B间将得到10 V交变电压．题图乙是一个分压电路，当M、N作为输入端时，上、下两个电阻上的电压跟它们的电阻的大小成正比．但是当把电压加在P、Q两端时，电流只经过下面那个电阻，上面的电阻中没有电流，两端也就没有电势差，即M、P 两点的电势相等．所以当P、Q接4 V直流电压时，M、N两端的电压也是4 V，故B项正确．答案：B13．如图甲所示，一理想变压器给一个小灯泡供电．当原线圈输入如图乙所示的交变电压时，额定电压为U0的小灯泡恰好正常发光，已知灯泡的电阻为R，图中电压表为理想电表．下列说法正确的是()A ．变压器输入电压的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2πT t VB ．电压表的示数为 2 U 0C ．变压器的输入功率为U 20RD ．变压器的匝数比为U m U 0 解析：由题图乙知，变压器输入电压的瞬时值为u ＝U m sin ⎝ ⎛⎭⎪⎫2 πT t V ，A 项正确；电压表的示数为U 0，B 项错误；变压器的输入功率为U 20R ，C 项正确；由变压器变压公式，变压器的匝数比为U m 2U 0，D 项错误．答案：AC14.如图所示，理想变压器三个线圈的匝数之比为n 1:n 2:n 3＝10:5:1，其中n 1接到220 V 的交流电源上，n 2和n 3分别与电阻R 2、R 3组成闭合回路．已知通过电阻R 3的电流I 3＝2 A ，电阻R 2＝110 Ω，求通过电阻R 2的电流I 2和通过原线圈的电流I 1.解析：由变压器原、副线圈电压比等于其匝数比可得，加在R 2上的电压U 2＝n 2n 1U 1＝510×220 V ＝110 V 通过电阻R 2的电流I 2＝U 2R 2＝110110 A ＝1 A 加在R 3上的电压U 3＝n 3n 1U 1＝110×220 V ＝22 V 根据输出功率等于输入功率得：U 1I 1＝U 2I 2＋U 3I 3代入数据解得通过原线圈的电流为：I 1＝0.7 A.答案：1 A 0.7 A15.如图所示，理想变压器B 的原线圈跟副线圈的匝数比n 1n 2＝21，交流电源电压u＝311sin 100πt V，F为熔断电流为I0＝1.0 A的保险丝，负载R为一可变电阻．(1)当电阻R＝100 Ω时，保险丝能否被熔断？(2)要使保险丝不被熔断，电阻R的阻值应不小于多少？变压器输出的电功率不能超过多少？解析：原线圈电压的有效值为U1＝3112V≈220 V由U1U2＝n1n2得副线圈两端的电压U2＝n2n1U1＝12×220 V＝110 V.(1)当R＝100 Ω时，副线圈中电流I2＝U2R＝110100A＝1.10 A.由U1I1＝U2I2得原线圈中的电流为I1＝U2U1I2＝110220×1.10 A＝0.55 A，由于I1<I0(熔断电流)，故保险丝不会被熔断．(2)设电阻R取某一值R0时，原线圈中的电流I′1刚好到达熔断电流I0，即I′1＝1.0 A，则副线圈中的电流为I′2＝U1U2I′1＝n1n2·I′1＝2×1.0 A＝2.0 A变阻器阻值为：R0＝U2I′2＝1102.0Ω＝55 Ω此时变压器的输出功率为P2＝I′2U2＝2.0×110 W＝220 W可见，要使保险丝F不被熔断，电阻R的阻值不能小于55 Ω，输出的电功率不能大于220 W.答案：(1) 保险丝不会被熔断(2)55Ω220 W。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高二物理选修3-2__变压器练习题(精选)
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
2
A 1 V A 2
A 2
变压器练习题(经典）
1.如图所示，在图甲中是两根不平行导轨，图乙中是两根
平行导轨，其他物理条件都相同，金属棒MN 都在导轨上向右匀速平动，在棒的运动过程中，将观察到 A.两个小电珠都发光，只是亮度不同 B.两个小电珠都不发光
C.L 2发光，L 1不发光
D.L 1发光，L 2不发光
2、．如图所示，理想变压器原、副线圈的匝数比不变，副线圈上接有电阻不为零的负载，
在原线圈上输入不变的电压Ｕ1，以下不．
正确的是 A ．Ｕ1∶Ｕ2＝Ｎ1∶Ｎ2B ．Ｉ1∶Ｉ2＝Ｎ2∶Ｎ1
C ．当Ｉ2减小时，Ｉ1增大
D ．当Ｉ2减小时，Ｉ1减小
3、一理想变压器原、副线圈匝数比n 1∶n 2＝11∶5，原线圈与正弦交变电源连接，输入电压u 随时间t 的变化规律如图所示，副线圈仅接入一个10 Ω的电阻. 则
A. 流过电阻的最大电流是20 A
B. 与电阻并联的电压表的示数是141 V
C. 变压器的输入功率是1×103 W
D. 在交变电流变化的一个周期内，电阻产生的焦耳热是2×103 J
4、用电记峰期，电灯往往会变暗，其原理如图7所示，可简化为如下物理问题：在理想变
压器的副线圈上，通过输电线连接两只灯泡L 1和L 2，输电线的等效电阻R ，原线圈输入有效值恒定的交流电压，当开关S 闭合时，以下说法正确的是（ ） A ．R 两端的电压增大 B ．原线圈输入功率减小
C ．副线圈输出电压减小
D ．原线圈中电流减小
5、如图所示为理想变压器原线圈所接正弦交流电源两端的u －t 图象。
原、副线圈匝数比n 1 ：n 2＝10 ：1，串联在原线圈电路中交流电流表的示数为1 A ，则 A ．变压器原线圈所接交流电压的有效值为220V B ．变压器输出端所接电压表的示数为222V
C ．变压器输出端交变电流的频率为50Hz
D ．变压器的输出功率为2202W
6．右图8所示变压器的n 1∶n 2＝3∶1，次级接3个 相同的灯泡均能正常发光，初级线圈串有一个相同的灯泡那么
A ．灯L 也正常发光
B ．灯L 比另3个暗
C ．灯L 将会烧毁
D ．不能确定
B.这种电流表能测交流电流，图（b ）的读数为0.4A
C.这种电流表能测交流电流，图（b ）的读数为3.6A
D.这种电流表既能测直流电流，又能测交流电流，图 （b ）的读数为3.6A 8、图7（a ）左侧的调压装置可视为理想变压器，负载电路中R=55Ω，
、为理想电流表和
电压表，若原线圈接入如图7（b ）所示的正弦交变电压，电压表的示数为110V ，下列表述正确的是（ ）
A 、电流表的示数为2A
B 、原、副线圈匝数比为1:2
C 、电压表的示数为电压的有效值
D 、原线圈中交变电压的频率为100Hz
9．如右图所示，理想变压器初级线圈的匝数为n 1，次级线圈的匝数为n 2,初级线圈的两端a 、b 接正弦
交流电源，电压表 的示数为220 V ，负载电阻R =44 Ω，电流表 的示数为0.20 A ．下列判断中正确的是
A ．初级线圈和次级线圈的匝数比为2∶1
B ．初级线圈和次级线圈的匝数比为5∶1
C ．电流表 的示数为1.0 A
D ．电流表 的示数为0.4 A A V ~
R
V
A
V
u /s t /2
220
02
22001.002.003
.0)
(a 7
图～ A 1
A 2 R n n V a b
10．如图所示，一理想变压器原线圈的匝数
11100
n=匝，副线圈的匝数
2220
n=匝，交流电源的电压2202sin(100)V
u tπ
=，电阻44
R=Ω，电压表、电流表均为理想电表，则下列说法中正确的是
A．交流电的频率为100 Hz B．电压表的示数为
44V
C．电流表A
2的示数约为1.4A D．电流表A
1
的示数为0.2A
11．图乙中，理想变压器原、副线圈匝数比n1∶n2＝10∶1 ．原线圈与如图甲所示的交流电连接．电路
中电表均为理想电表，定值电阻R1＝5Ω，热敏电阻R2的阻值随温度的升高而减小，则
A．电压表示数为102V
B．R1的电功率为0.2W
C．R1电流的频率为50Hz
D．R2处温度升高时，电流表示数变小
3。
