RFIBUSDP电缆VEH
DP接头电路原理
1、电缆接法PROFIBUS电缆很简单的，就只有两根线在里面，一根红的一根绿的，然后外面有屏蔽层。
接线的时候，要把屏蔽层接好，不能和里面的电线接触到。
要分清楚进去的和出去的线分别是哪个，假如是一串的，就是一根总线下去，中间不断地接入分站，这个是很常用的方法。
在总线的两头的两个接头，线都要接在进去的那个孔里，不能是出的那个孔，然后这两个两头的接头，要把它们的开关置为ON状态，这时候就只有进去的那个接线是通的，而出去的那个接线是断的。
其余中间的接头，都置为OFF，它们的进出两个接线都是通的（记忆方法：ON表示接入终端电阻，所以两端的接头拨至ON；OFF表示断开终端电阻，所以中间的接头要拨至OFF）。
2、电缆的测量接好了线以后呢，还要用万用表量一量，看这个线是不是通的。
假如你这根线上只有一个接头，你量它的收发两个针上面的电阻值，如果是220欧姆，那么就是对的，假如你这根线已经做好了，连了一串的接口，你就要从一端开始逐个检查了。
第一个单独接线的接口，是ON状态，然后你把邻近的第一个接口的开关也置为ON，那么这个接口以后的部分就断了。
现在测最边上，就是单线接的那个接口，之后的测量也一直都是测这个接口，测它的收发两个针，和刚才一样，假如电阻是110欧姆（被并联了），那么这段线路就是通的，然后把中间刚才那个改动为ON的接口改回到OFF，然后是下一个接口改为ON…….就这么测下去，如果哪个的电阻不是110欧姆了，就是那一段的线路出问题了。
3、前文我已经发过帖子，不过光用语言说可能不太形象，为了便于理解，我绘制了DP接头的电路原理图。
本论坛发图太麻烦，不知道会不会成功，图纸如下：唐济扬：《PROFIBUS概貌》（1）PROFIBUS是一种国际化．开放式．不依赖于设备生产商的现场总线标准。
广泛适用于制造业自动化．流程工业自动化和楼宇．交通电力等其他领域自动化。
（2）PROFIBUS由三个兼容部分组成，即PROFIBUS－DP（Decentralized Periphery）．PROFIBUS－PA（Process Automation）．PROFIBUS-FMS(Fieldbus Message Specification)。
常用线缆英文缩写
常用线缆英文缩写RIB 音箱连接线（发烧线）RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。
射频电缆
射频电缆RF Cable电缆分配系统用物理发泡聚乙烯绝缘同轴电缆Physical Foam PE Insulation Coaxial Cable for Cable Distribution System 实芯聚乙烯绝缘射频电缆RF Cable with Solid Core and PE Insulation电缆分配系统用物理发泡聚乙烯绝缘同轴电缆Coaxial Cable with Physically Foamed PE Insulation for Cable Distribution System本产品适用于1GHZ 以下闭路电视系统、共用天线电视系统作分支线和用户线以及其它电子装置。
电缆分配系统用物理发泡聚乙烯绝缘同轴电缆比实芯聚乙烯、化学发泡聚乙烯和纵孔聚乙烯绝缘电视电缆具有更优良的高频性能，它有衰减低、一致性好、不易受潮等突出优点，为此在国际、国内市场已获得广泛使用。
It is used as branch cable and user cable for signal distribution system of closed circuit TV and common an-tenna TV of 1GHZ or lower, or for other electronic devic-es. Coaxial cable with physically foamed PE insulation for cable distribution system has good features of high fre-quency performance, low attenuation, good consistency and humidity resistance etc compared with TV cable with solid core PE, chemically foamed PE and cell PE insula-tion. Now, it is widely used in domestic and international market.环境条件：-25℃~+70℃（PVC 护套） -40℃~+70℃（PE 护套）相对湿度：当温度为40±2℃，为90%~95%。
电线电缆型号代号大全
电线电缆型号代号大全电线电缆是现代社会基础设施的重要组成部分，广泛应用于建筑、电力、通信、交通等领域。
不同的应用场景和需求会需要不同种类的电线电缆。
下面是一个包含常见电线电缆型号代号的大全，供参考。
1. BV线：铜芯硬线，用途广泛，常用于室内家庭电路、照明设备等场合。
2. BVR线：铜芯软线，具有较好的耐弯曲性能，常用于家用电源线。
3. RV线：铜芯单芯软线，常用于电信设备的连接线路。
4. RVS线：铜芯多股软线，常用于音响、音响设备等场合。
5. RVV线：铜芯多股软线，有屏蔽外护层，常用于电视、电脑等家用电器。
6. BVVB线：铜芯多芯硬线，常用于室内家庭电路的总线。
7. NHXH电缆：矿物绝缘耐火电缆，常用于电力设备或场所的电缆。
8. RVVP线：铜芯多股屏蔽软线，常用于电子设备的内部连接。
9. RVVP2线：铜芯多股屏蔽软线，具有较好的抗干扰性能，常用于仪器设备、监控系统等。
10. JVS线：铜芯电焊机连接线，常用于电焊设备。
11. YJV线：铜芯聚氯乙烯绝缘电力电缆，常用于室内电力输送。
12. YJLV线：铝芯聚氯乙烯绝缘电力电缆，常用于室内电力输送。
13. YJV22线：铜芯聚氯乙烯绝缘钢带铠装电力电缆，常用于电力输送及其他要求有机械防护的场合。
14. YJLV22线：铝芯聚氯乙烯绝缘钢带铠装电力电缆，常用于电力输送及其他要求有机械防护的场合。
15. YJV32线：铜芯聚氯乙烯绝缘钢丝装套电力电缆，常用于电力输送及其他要求有机械防护的场合。
16. YJLV32线：铝芯聚氯乙烯绝缘钢丝装套电力电缆，常用于电力输送及其他要求有机械防护的场合。
17. ZR-BV线：阻燃铜芯硬线，具有防火性能，常用于建筑物的电力线路。
18. ZR-BVR线：阻燃铜芯软线，常用于建筑物内部的电力线路。
19. RVZ线：铜芯护套软线，常用于空调、洗衣机等家电的电源线。
20. RG6线：50欧姆同轴电缆，常用于有线电视、卫星电视系统等。
profibus 电压曲线
profibus 电压曲线Profibus是一种用于工业自动化领域的通信协议，它可以用于传输数据和控制命令。
然而，关于Profibus的电压曲线，我不确定你具体指的是哪方面的内容。
因此，我将从几个可能的角度来回答你的问题。
1. Profibus RS-485电压曲线：Profibus通常使用RS-485作为物理层接口，RS-485是一种差分信号传输方式。
在RS-485中，数据线上的电压会随着传输的数据而变化。
一般情况下，Profibus RS-485的电压范围为-7V至+12V，其中0V表示逻辑低电平，而+5V至+12V表示逻辑高电平。
电压曲线会根据具体的数据传输情况而变化，通常会呈现出方波的形状。
2. Profibus DP电压曲线：Profibus DP是一种用于工业自动化领域的分布式控制系统，它采用了Profibus通信协议。
在Profibus DP中，通信速率可以达到最高12 Mbps。
电压曲线的形状会受到传输速率的影响，通常会呈现出更高频率的方波形状。
3. Profibus PA电压曲线：Profibus PA是一种用于过程自动化领域的通信协议，它采用了Profibus通信协议，并支持功率传输。
在Profibus PA中，通信速率通常较低，一般在31.25 kbps。
电压曲线的形状与传输速率有关，通常会呈现出低频率的方波形状。
需要注意的是，以上提到的电压曲线只是一般情况下的描述，实际情况可能因设备、电缆、环境等因素而有所不同。
此外，具体的电压曲线图形可能需要参考相关的Profibus标准或设备制造商的文档。
希望以上回答能够满足你的需求，如果你有其他关于Profibus 电压曲线的问题，请随时提出。

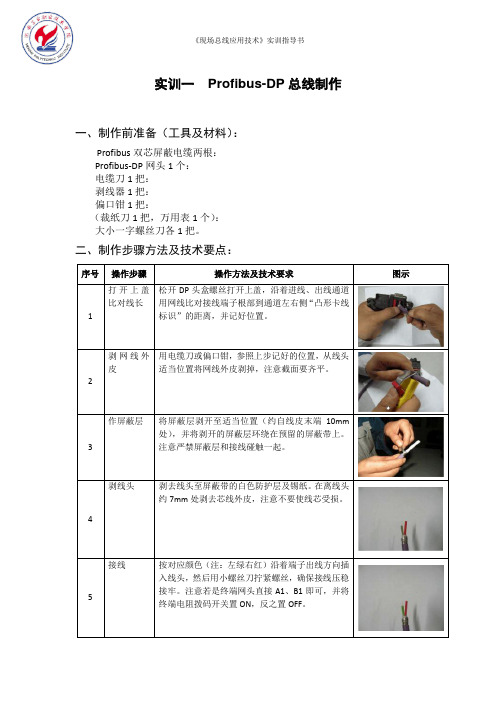

实训一 ProfibusDP总线制作
实训一 Profibus-DP 总线制作
一、制作前准备（工具及材料）：
Profibus 双芯屏蔽电缆两根：
Profibus-DP 网头1个：
电缆刀1把：
剥线器1把：
偏口钳1把：
（裁纸刀1把，万用表1个）：
大小一字螺丝刀各1把。
二、制作步骤方法及技术要点：
头盒螺丝打开上盖，沿着进线、出线通道“凸形卡线
从线头
10mm ，并将剥开的屏蔽层环绕在预留的屏蔽带上。
在离线头
处剥去芯线外皮，注意不要使线芯受损。
按对应颜色（注：左绿右红）沿着端子出线方向插
然后用小螺丝刀拧紧螺丝，确保接线压稳
即可，并将
注意屏蔽层网线然后盖好上盖用螺丝刀将螺
量测收发端侧电阻值，。
如果是一串，需要从一端开始检查。
，第二个接头终
，
三、质量要点
（1）接线无松动，线芯无损伤
（2）屏蔽层不能碰触到信号线
（3）紫色外皮应压在固定位置
（4）盒盖紧固严密，无松动
注意第（1）和第（2）项为否决标准，一旦出线相应情况视为质量不合格。
DP接头终端电阻介绍
dp通讯采用的是rs485通讯，rs485采用差分信号负逻辑，+2V～+6V表示“0”，- 6V～- 2V 表示“1”。
从图中可见，当开关拨至“ON”时，A1和B1两端和终端电阻相连，所以在DP网络的终端只能接A1和B1，否则不能连接终端电阻。
当开关拨至“OFF”时，终端电阻和数据线断开，A1和A2，B1和B2相连，串起网络上的设备。
平时使用只用到了DB9（针）插头的3和8两个引脚，判断DP网络硬件连接是否正常首先要保证数据线连接牢固，而检测的最好方法就是测量3，8引脚之间的电阻。
如果接线牢固，那么当开关拨至“ON”时3，8之间的电阻为220欧姆，当开关拨至“OFF”时电阻为无穷大。
我们可以在一个DB9（孔）接头的3，8引脚焊接两根电线，电线的另一端各焊接一个可以插入万用表的表笔头。
使用时将两个表笔头插入万用表，使用欧姆档，将制作的DB9（孔）插头插到DP网络的一个终端接头上，所有电阻开关均拨至“OFF”，然后从这个终端开始，依次将开关拨至“ON”，观察万用表读数，如果为220欧姆，则该节点正常，然后将开关拨至“OFF”，测量下一节点。
如果那个节点电阻不正常则该节点接线有误。
很多时候DP网络不通都是接线造成的，做好DP电缆后使用以上的方法测试一遍再连接DP 设备可以保证硬件连接正确，提高调试效率。
在通讯中，增加终端电阻的作用是什么？（1）一般说法：终端电阻是为了消除在通信电缆中的信号反射。
在通信过程中，有两种原因因导致信号反射：阻抗不连续和阻抗不匹配。
阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。
这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。
消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。
由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。
引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。
PROFIBUS—DP通信在高速铁路桥梁检查车中的应用
ｓ Ｗ ＡＣＴ Ｐ Ｐ Ｐ Ｐ Ｐ Ｐ Ｐ Ｐ Ｄ１ Ｄ２ Ｄ３ Ｄ４ Ｄ５ Ｄ６ Ｄ７ Ｄ￥
转性 能 等优 点 ， 内的高 速 动 车组 、 功 率 重 载 机 车 均采 用 交 流 传 动 技 术 ， 国 大 作为 南 车戚 墅堰 机 车有 限公 司进 军 铁路 工程 机 械 的突 破 Ｅ—— 高 速 铁路 桥 ｌ 梁检 查 车 （ 下简 称桥 检 车 ） 不 例 外 。桥 检 车 的 三相 电 源来 自科 勒 发 电 以 也 机组 ， 电机组 向变频 器 Ａ、 Ｃ、 发 Ｂ、 Ｄ供 电。４台变 频 器分 别 驱 动 ４台交 流 牵
引 电机 。桥 检车 的 传 动及 控制 系统 结 构 如 图 １ 示 。 所
电机 １
电机 ２
电机 ３
电机 ４
图 １ 桥 检 车 的 主传 动及 控 制 系 统 框 图
２ Ｐ ｏ ｂ ｓ Ｐ 通 信 介 绍 ｒ ｆ ｕ —Ｄ ｉ
在 桥检 车 中 ， 用 Ｐｏｂ ｓ Ｐ实 现 了 芬 兰伟 肯 Ｎ 系列 高性 能 矢 量 应 ｒ ｕ —Ｄ ｉ ｆ Ｘ
ｔ ｎ ｌ ｉｌ Ｄ ｖｃ ｓＶ ｃ ｎＮ ｉ ａ Ｆｅｄ ｅｉｅ ＼ ａ ｏ Ｘ中 拖动 “ ｃｎＰ Ｏ ” Ｐｏ ｂ ｓ总线 中 ， ｏ Ｖａｏ Ｐ ５ 到 ｒｆ ｕ ｉ 注意 与操 作 面板 上设 置 的参 数 一致 ， 态 画面 如 图 ３所示 。 组
４ ３ 通 讯 程 序 ．
一
２ — ４
计 算机应 用
铁道机车车辆工人 第 １ 期 ２１ 年 １ ０ ０ １ ０月
机 电流 、 电机 转 速 、 电机绕 组 温度 等 数值 。
ASI总线与Profibus_DP总线的比较
TECHNOLOGY WIND1ASI 总线简介ＡＳＩ总线（Ａｃｔｕａｔｏｒ－ＳｅｎｓｏｒＩｎｔｅｒｆａｃｅ）是用于在控制器和传感器／执行器之间进行双向、多站点数字通讯的总线网络，它是由主站、从站、传输系统３部分组成。
ＡＳＩ总线属于底层设备级的总线系统，是一个针对于数字量Ｉ／Ｏ，智能传感器，模拟量和安全数据，编码器，光幕和急停开关等设备的简单两线制网络。
１．１ＡＳＩ总线的信号传输与通讯方式ＡＳＩ总线的电缆是一种两芯（红＋，绿－），横截面积１．５ｍｍ２的柔性扁平电缆，依靠隔离穿刺技术连接从站，多次穿刺后防护等级仍能达到ＩＰ６７，这种电缆既能传输信号又能提供电源。
ＡＳＩ信号的调制采用交变脉冲方式（ＡＰＭ），曼切斯特ＩＩ编码，所以在从站内只通过电位的变化就能实现与主站的信号传递。
１．２ＡＳＩ总线的优势和特性ＡＳＩ总线的Ｍａｓｔｅｒ属于工业的控制级层，而Ｓｌａｖｅ属于现场级的执行器／传感器层。
在工业控制领域有着很突出的特性并发挥巨大的作用。
其优势和特性表现在以下几个方面。
成本优势：电源和信号在两根导线上传输，减小了节点数目；满足于不同的操作环境：可以在高电磁干扰环境中使用，如焊接和变频器；安全，可靠：满足ＥＮ５０２９５和ＩＥＣ６２０２６－２标准；高时效性：通讯周期５ｍｓ，３１个从站轮访；应用广泛：汽车、食品饮料、焦炭、金属加工等等；易于安装：现场就近压线，防呆设计；对上层总线开放：开放式系统，被主流的ＰＬＣ厂家支持；主从原理：对从站周期性访问，与控制器进行数据交换；拓扑结构：线型、星型、树型；电缆长度：１００ｍ，中继器可延长至３００ｍ；从站数量：３１个节点１２８对Ｉ／Ｏ；地址分配：网关分配或手持编程器，０作为预留地址；错误检测和保护：１位奇偶校验＋信号质量检视；传送速率：１６７Ｋｂｉｔ／ｓ；电源：３０．５ＶＤＣ。
2Profibus-DP 总线简介Ｐｒｏｆｉｂｕｓ总线技术８０年代末开始开发。
Ｐｒｏｆｉｂｕｓ总线有３个版本，ＦＭＳ、ＤＰ和ＰＡ。
DP接线规则是确定的
DP接线规则是确定的，不管是不是软冗余。
接法是串行连接，网络两端的485连接器只接A1，B1，并且终端电阻为ON，网络中间节点终端电阻为OFF，A1，B1，A2，B2都有接线。
举个例子：你的一个CPU315-2DP为第一个DP接头，一个153-2为第二个接头，另一个个153-2为第三个接头。
那么接法是1A1--2A1,1B1---2B1,2A2---3A1,2B2--3B1;第一个和第三个接头终端电阻为ON，第二个接头终端电阻为OFF。
我在AB前面加了123，分别代表第一个接头，第二个接头和第三个接头。
DP的连线是带屏蔽的二芯电缆PROFIBUS-DP协议一．PROFIBUS – Dp用于现场层的高速数据传送。
主站周期地读取从站的输入信息并周期地向从站发送输出信息。
总线循环时间必须要比主站（PLC）程序循环时间短。
除周期性用户数据传输外，PROFIBUS-Dp还提供智能化设备所需的非周期性通信以进行组态．诊断和报警处理。
①传输技术：RS－485双绞线．双线电缆或光缆。
波特率从9.6K bit/s到12M bit/s。
②总线存取：各主站间令牌传递，主站与从站间为主－从传送。
支持单主或多主系统。
总线上最站点（主－从设备）数为126。
③通信：点对点（用户数据传送）或广播（控制指令）。
循环主－从用户数据传送和非循环主－主数据传送。
④运行模式：运行．清除．停止。
⑤同步：控制指令允许输入和输出同步。
同步模式：输出同步；锁定模式：输入同步。
⑥功能：DP主站和DP从站间的循环用户有数据传送。
各DP从站的动态激活和可激活。
DP从站组态的检查。
强大的诊断功能，三级诊断诊断信息。
输入或输出的同步。
通过总线给DP从站赋予地址。
通过部线对DP主站（DPM1）进行配置，每DP从站的输入和输出数据最大为246字节。
⑦可靠性和保护机制：所有信息的传输按海明距离HD＝４进行。
DP从站带看门狗定时器（Watchdog Timer）。
