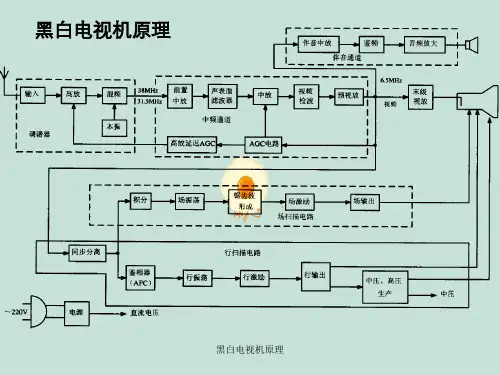

黑白电视基本原理
黑白电视机原理与调试
抗干扰控制电路（ANC）
• 采用截止式抗干扰方法。
A
ANC
B
分离同步
自动增益控制电路（AGC）
• 作用：在输入信号增加时，自动调节中 频放大器和高频放大器的增益。
• 控制方法 • 控制类型 • 控制特性 • 实际电路分析
控制方法
• 利用放大管集电极电 流与增益的关系曲线 ：在某一个值时增益 最大，↓或↓都使↓
Kp
K p总
K p中
K p高
5 0 V 5 m V 5 0 m V V sr 图 2-8 控 制 特 性 曲 线
实际电路分析
到高频头 高频放大管基极
高放延迟AGC
中放AGC 到2BG1、2BG2基极
饱和电压
视频放大电路
对比度
显像管阴极 亮度
视放输出级幅频特性曲线
dB a线：对比度最大 b线：对比度最小
• Z1 输出38MHz图像中频，31.5MHz伴音 中频。
• Z2 接地 • Z3给高频头提供高放延迟AGC电压（
+3V） • Z4给高频头工作提供11.8V的工作电压
公共通道
• 2BG1 放大管，为了弥补2LB1的损耗 • 2LB1 声表面滤波器，一次成型所需中频特性曲线，但信号经过时损耗较
大。 • 38MHz图像中频信号、31.5MHz伴音中频信号经过2BG1放大，2LB1成
黑白电视机原理与调试
黑白电视机各部分组成电路原 理分析
• 电视接收天线和高频调谐器 • 公共通道 • 视频放大电路 • 伴音通道 • 扫描电路 • 稳压电源
电视接收天线和高频调谐器
• 电视天线有两种：
– 半波振子天线：输入阻抗为75Ω – 折合振子天线：输入阻抗为300Ω。 *阻抗匹配（即阻抗相等）：天线特性阻抗应与馈线阻
黑白电视机原理
黑白电视机原理
视频信号
抗干扰 电路
同步分离电路组成
场同步信号 使场振荡同步
箝位 电路
幅度 分离
放大 整形
行、场 同步分离
行同步信号
行回扫脉冲比较信号
黑白电视机原理
行鉴相器
输出直流电 压改变行振 荡频率
积分电路 微分电路
同步分离电路 箝位电路
12~17寸三片机同步分离电路 黑白电视机原理
黑白电视机原理
黑白电视机原理
视频输入 对比度
5.5寸单片机视频输出黑和白显电视像机原管理电路
亮度
行输出管： 1. 耐高压，电源电压的8倍以上，12V电源黑白电
视机选300V，100V电源黑白或100~150V彩色电视机选 1500V。
2. 大电流，低电压黑白5A以上，高电压3A以上。 3. 低饱和压降，最大电流下内阻0.5 。 4. 大功率，一般50W。 5 . 高频率，一般1MHz以上。 6. 电流放大倍数不应太低。
黑白电视机原理
行输出级工作环境要求： 1. 行输出管加散热器，且面积足够大。 （5.5寸黑
白电视机未加散热器） 2. 激励电流足够大，激励宁可过分，不可不足。 3. 行振荡频不可过低。 4. 负载不可短路。
黑白电视机原理
AFC控制 电压输入
行激励方 波输出
行振荡级和行激励（行推动）级
黑白电视机原理
黑白电视机原理
调谐器（高频头）
黑白电视机原理
黑白电视机原理
V频道(1~12黑频白电道视机)原滚理筒式高频头
黑白电视机原理
U频道(13~5黑7白频电视道机原)理机械式高频头
黑白电视机原理
黑白电视机原理
黑白电视机原理
黑白液晶显示屏原理
黑白液晶显示屏原理
黑白液晶显示屏是一种常见的显示技术，其原理基于液晶分子在电场作用下改变其排列状态来控制透光性。
下面将介绍黑白液晶显示屏的工作原理。
黑白液晶显示屏由两片平行的玻璃基板组成，内部涂有一层透明的导电材料。
这两片基板之间填充了液晶材料，液晶分子可以在两片基板之间自由排列。
当液晶屏被加电时，基板上的导电材料形成了一个均匀的电场。
液晶分子在电场的作用下会按照规律排列，从而改变光的透射情况。
具体来说，在黑白液晶显示屏中使用的液晶分子是向列型液晶分子，即在没有电场作用下，液晶分子会呈现列状排列。
当液晶屏施加正电压时，导电材料上的正电荷会吸引液晶分子中的负电荷，使液晶分子变得更加垂直排列。
这种排列状态称为“向列态”。
在向列态下，液晶分子会使光线通过，显示为白色。
当液晶屏施加负电压时，导电材料上的负电荷会吸引液晶分子中的正电荷，使液晶分子呈现平行排列。
这种排列状态称为“平面态”。
在平面态下，液晶分子会使光线发生偏振转向，无法通过，显示为黑色。
通过调节液晶屏上的电压，可以控制液晶分子的排列状态，从而实现黑白显示。
黑白液晶屏 原理
黑白液晶屏原理
黑白液晶屏是一种常见的显示技术，其原理基于液晶分子的定向排列和光的偏振特性。
黑白液晶屏通常由两块平行的玻璃基板构成，中间夹层有液晶分子。
液晶分子是一种长而细长的有机分子，其特殊之处在于它可以在电场的作用下发生偏转。
液晶分子在没有电场的情况下，呈现较为无序的排列状态。
但当电场加在液晶屏上时，液晶分子会受到电场的影响而发生定向排列。
这种电场调控液晶分子排列的特性，使得黑白液晶屏能够控制光的透过程度。
液晶屏中的液晶分子排列方式可以分为两种：平行排列和垂直排列。
当液晶屏无电场作用时，液晶分子呈现与玻璃基板平行或垂直的排列方式。
而在有电场作用下，液晶分子可以根据电场的方向而偏转，从而改变液晶屏对光的透过程度。
黑白液晶屏在原理上是利用液晶分子排列的变化来控制光的透过程度。
液晶屏的工作原理是，通过施加电场，改变液晶分子的排列程度，使其能够调节光的透射，从而形成黑白不同的显示效果。
具体来说，液晶屏中的液晶分子排列方式是由驱动电极上的电场来调节的。
根据不同的信号输入，电极会施加不同的电场强度，从而改变液晶分子的排列方式。
当液晶分子完全偏转时，光无法透过液晶屏，形成黑色。
而当液晶分子没有偏转时，光能够透过液晶屏，形成白色。
综上所述，黑白液晶屏利用液晶分子的定向排列和电场调控的原理，通过控制光的透过程度，实现黑白颜色的显示效果。
这种显示技术广泛应用于数字产品中，如电子书阅读器、传统计算机显示屏等。
《黑白电视机原理》课件
信号处理原理的实现需要精确 的电路设计和参数调整，以保 证图像的质量和稳定性。
电源电路原理
电源电路是黑白电视机的能源供给部分，负责提供各电路所需的稳定电压和电流。
电源电路包括电源变压器、整流滤波电路、稳压电路等部分，是保证黑白电视机正 常工作的基础。
电源电路原理的实现需要考虑到效率、稳定性、安全性和可靠性等方面，以保证黑 白电视机的长期稳定运行。
。
节能环保技术
未来黑白电视机将采用更先进的 节能环保技术，降低能耗和减少
对环境的影响。
市场发展趋势
市场规模扩大
随着全球经济的发展和消 费者对生活品质的追求， 黑白电视机市场规模有望 持续扩大。
市场竞争加剧
随着技术的普及和市场需 求的增长，黑白电视机市 场竞争将更加激烈。
品牌集中化趋势
在市场竞争中，具有品牌 优势和技术实力的企业将 逐渐占据主导地位，形成 品牌集中化趋势。
电视机的组成结构
信号接收部分
用于接收电视信号， 包括天线、调谐器等 。
信号处理部分
用于处理接收到的信 号，包括高频头、中 频放大器、解调器等 。
图像显示部分
用于显示图像，包括 显像管、液晶显示屏 、等离子显示屏等。
声音部分
用于播放声音，包括 扬声器、音频处理电 路等。
控制部分
用于控制电视机的工 作，包括开关电源、 遥控器等。
应用领域拓展
教育领域
黑白电视机在教育领域具有广泛的应用前景，如 远程教学、多媒体展示等。
商业领域
黑白电视机在商业领域的应用也将逐渐增加，如 广告展示、会议演示等。
家庭娱乐领域
随着家庭娱乐需求的增加，黑白电视机有望成为 家庭娱乐的重要设备之一。
彩色电视机原理第二章黑白显像管及黑白电视
伴音 图像 同步
（4）中频放大器：对图像信号进行60dB的放大，伴音信号进行34dB的放 大。滤波器滤除邻近频道信号的干扰。
（5）视频检波器：对图像信号进行峰值包络检波，得到视频图像信号 （0~6M），并且以图像中频为载频与伴音中频信号混频后得到第二伴音 中频信号6.5M。
（6）检波输出：分离图像信号和伴音信号，取样电视信号作为复合同步信 号。输出到视频放大器后恢复直流，加在显像管上。
•当有图像信号输入时，栅、阴极间上叠加了图像信号电 压，屏幕各点对应的阴极电流ik随图像信号规律地变化。 且必须根据图像信号的极性选择它输入的电极。
6
一、 显像管调制特性曲线 调制特性：ugk (始终为负值)与ik的关系曲线。
ik=k(ugk-ugk0)γ
(2-1)
γ为显像管电光转换特性的非线性系数， 其值为2～3之间；
大家好
1
第二章 黑白显像管及黑白电视
2.1 黑白显像管 2.2 黑白电视机原理框图 2.3 信号波形及频谱的变换 2.4 通道频率特性对图像质量的影响 2.5 黑白电视机的主要技术要求 复习思考题
2
2.1 黑白显像管
显像管的特性和要求是整个 电视机设计的基本依据，而 且图像的收看质量，清晰度、 对比度、亮度等指标也是表 现在显像管上。 2.1.1 显像管的结构
33
2.4.3 本振频率偏移的影响
本振频率偏移会导致中频信号频谱在频率轴上的位置偏移。 当本振频率fL偏高时，则中频信号频谱中各频率分量均提高，
这相当于中放幅频特性左移，此时图像信号及伴音信号受 影响的情况如图2-9(e)所示; 当本振频率fL降低时，则相当于中放幅频特性右移，此时图 像及伴音受影响的情况如图2-9(d)所示。
电视技术概论_02黑白电视的基本原理
电视技术概论_02黑白电视的基本原理黑白电视是电视技术的起步阶段，它的基本原理相对较简单。
本文将从图像传输、显示和声音三个方面来介绍黑白电视的基本原理。
首先，黑白电视的图像传输主要采用模拟信号传输的方式。
图像传输过程中，摄像头感知环境中物体的光信号，将光信号转化为电信号。
摄像头内部的感光器件（如CCD）会将感知到的光信号转化为电压信号。
电压信号经过放大和处理后，被分割为若干个扫描线，每个扫描线都是由一系列电压值组成的。
这些电压值代表了物体上对应位置的光强度。
接下来，黑白电视的显示原理主要依赖于阴极射线管（CRT）。
CRT 由电子枪、聚焦系统、偏转系统和荧光屏等组成。
电子枪发射出的电子束经过聚焦系统的调节，使其能够集中到一个小的区域，然后经过偏转系统的作用，控制电子束的位置在荧光屏上。
而荧光屏上含有感光物质，当电子束击中感光物质时，会产生光辐射。
荧光屏上不同位置的光辐射由电子束的位置决定，进而生成图像。
最后，黑白电视还需要考虑声音的传输。
声音的传输主要通过调频（FM）方式进行，即将声音信号转换为频率调制的载波信号。
具体来说，声音信号被转换为与声音信号频率一致但频率更高的载波信号。
载波信号被混合到图像信号中，一起传输到接收端。
接收端的电视机通过解调，将载波信号还原为原始的声音信号，然后通过放大、处理等环节，输出为人们能够听到的声音。
需要注意的是，由于黑白电视只显示黑白图像，色彩信息无法传输和显示，因此黑白电视的基本原理相对简单。
但黑白电视的设计与制造仍然需要非常精确的技术和工艺，以保证图像的质量和声音的效果。
总结起来，黑白电视的基本原理主要包括图像传输、显示和声音三个方面。
通过摄像头感知光信号，将光信号转化为电信号，并经过放大和处理后，形成图像的信号。
然后，利用阴极射线管将图像信号转化为荧光屏上的光辐射，从而显示出图像。
最后，通过调频方式传输声音信号，并在接收端进行解调、处理和放大，以输出声音。
尽管如此，黑白电视的设计和制造仍然需要精密的技术和工艺，以实现较好的图像和声音效果。
黑白电视机的工作原理
黑白电视机的工作原理黑白电视机的电路由高频调谐、图像通道、伴音通道、视频放大、同步扫描、显像管及其电路和电源组成。
全电视信号经天线接收后，首先进入高频调谐器内〔俗称高频头〕，经过高频放大和变频后，形成统一频率的中频信号，送入图像中频放大电路。
由于电视机采用超外差式内载波的形式〔如同我们常见的超外差式收音机一样〕，将不同频率的信号转化成标准的中频信号，这就为电视机的稳定工作和调整方便，提供了必要条件。
全电视信号〔包括图像、伴音、同步信号〕经过图像通道的三级中频放大后，再经视频检波器进展检波，取出图像、伴音信号，分别送往视频放大电器和伴音通道。
把送入视频放大电路的图像信号放大后，输入显像管中实现重放图像的功能；送入伴音通道的伴音信号经放大后，推动扬声器实现重放声音的功能。
电视图像的发送和接收是依靠电子扫描对图像的分解与合成来实现的，假设要保证电视机和电视台发射的电子扫描顺序平安一致，就要在电视机内设置同步扫描电路。
同步扫描电路取出全电视信号中的同步信号加以处理，用行、帧扫描电路控制显像管中电子束的偏转，在显像管上重现稳定的画面。
显像管是一种阴极射线管，为使显像管能发出亮度、重显图像，需要其阳极上加1万余伏的直流高压。
所以要在进展扫描电路部分的行输出变压器次级产生一个很高的脉冲电压，经整流后送至显像管阳极。
电源部分提供电视机各部分电路的工作电压。
彩色电视机的一般原理由于历史的原因，在创造彩色电视机时，黑白电视机已经在社会上广泛使用，为了仍可以利用原有的设备系统，只能使彩色电视信号与黑白电视接收方式兼容。
彩色电视机与黑白电视机的扫描标准、带宽特性和调制形式完全一样。
黑白电视机只接收亮度信号；而彩色电视机除接收亮度信号外，还要接收二个色差信号，在电路中除设有彩色解码器以及所需的特殊功能电路外，其他电路形式与黑白电视机大致一样。
另外，重放图像要使用彩色显像管及其附属电路。
彩色电视机的色解码电路是复原彩色图像的重要部分，它由亮度通道、色度通道和解码矩阵电路组成。
黑白电视机原理与电路分析
行放大。 5、抗干扰电路（ANC电路）的作用：抑制混杂在视频信
号中的干扰噪声。 6、自动增益控制电路（AGC电路）的作用：使电视机在
接收到强度不同的高频电视信号时，能自动调节高放 和中放电路的增益，保证公共通道输出的视频信号幅 度基本稳定，让电视机重现稳定、清晰的图像。
一、高频调谐器（高频头）
黑白电视机通常采用机械式VHF和UHF高频头， 而彩色电视机通常采用V/U一体化电调谐高频头。
1、作用：将接收到的电视信号进行选择、放大并进行频
•HZ
率伴变音换中，频输信出 号。38MHZ 的图像中频信号和31.5MHZ 的
2、组成：由输入回路、高频放大器、本机振荡器和混频 器组成。
见P30的图3－10。
黑白电视机原理与电路分析
3、电路结构和工作原理： 电路结构见P31的图3－11。
利用同步信号与图像信号的电平高度不同的特点， 把复合同步信号分离出来。利用场、行同步信号宽度 不同的特点分离出场同步信号。
场同步信号宽：160µ S。 行同步信号宽：4.7µ S。 4、故障及检修：场、行均不同步。 七、场扫描电路
行锯齿电流的形成见图3－16。 ㈠、结论： （1）行扫描的正程由阻尼二极管和行输出管共同完成。
阻尼负责正程扫描的左半段；行输出管负责正程扫描 的右半段。
黑白电视机原理与电路分析
（2）行偏转线圈电流的最大值： 圈 Ts↑的→式电Ic中感p↑，。，TEsc行为扫电描源为电正压程。时当间行，频Lyf为H↓偏时转线，
•稳压 12V
黑白电视机原理与电路分析
3、金星B357A机的稳压电源电路： 4、故障与检修： （1）无光无声； （2）S形扭曲； （3）输出电压过低； （4）输出电压过高； （5）稳压不良。
黑白电视系统组成原理.doc
§1.2 黑白电视系统组成原理1.2.1 图象分解与顺序传送语言广播基于声电转换原理。
各种声音作用于人耳的声强是时间的单值函数，故声音电信号是关于时间的一维函数，即。
这种电信号容易传送。
而图象信号则不然，景物各点的亮度不同，是随空间位置变化的，且每一点的亮度又随时间而变化，故景物之亮度B是空间坐标x、y、z和时间t的四维函数，即上式为黑白立体图象信号表达式。
对平面图象而言有因此，即使传遂平面图象信号也不容易，因任一平面均为无穷个点之集合，对于任一时刻t0，拥有无限大的信息量。
仿“传真”技术，将平面图象分解成若干个小面积之和。
当这些小面积小于一定程度时，由于人眼分辩黑白细节能力是有限的，故它在人眼看来是一个点。
它们是组成图象的基本元素。
用这些象素的亮度变化，代替整幅平面图象的亮度变化，这实质是对图象信号的空间抽样，将静止图象的信息从无限变成有限。
按我国的电视制式计算，一幅静止电视图象约包含48万个象素，传送这些象素的方法有两种：其一是同时传送，即采用48万个信道，对各象素的亮度分别进行传送，这在实际中显然是办不到的。
其二是顺序传送，如图1.2－1所示系统。
将平面图象各象素的亮度按一定顺序转变成电信号，一个接一个地传送出去，在接收端按相同顺序在同幅型比之平面上恢复发端图象。
当其传送速度快到一定程度时，由于视觉惰性和发光材料的余辉特性，我们将会感到整幅图象是同时发光而无顺序感，这就完成了一幅平面静止图象的传送。
对于活动图象，任一瞬间都有一幅对应的静止图象，在任一有限时间内将包含无穷多幅图象。
利用视觉的惰性，电影技术每秒钟只传送24幅连续静止图象便可以获得活动图象，故广播电视每秒也只传送25帧（幅）或30帧图象，亦可得到活动的电视图象。
这种方法可以看作是对活动图象信号的时间抽样。
对图象信息的空间抽样和时间抽样极大地压缩了被传送的图象信息，使之从无限变成有限，从而达到技术可以传送的程度。
图1.2－1所示开关K1和K2是一种同步控制开关，当K1和K2按相同顺序依次接通收发两端对应象素时，发端图象的亮度分布就传送到收端并重现于显示平面上。
