气动马达知识大全
气 动 马 达
叶片式气动马达的原理如图12.11所示。 叶片式气马达主要由定子1、转子2、叶片3及4等零件构成。
Page ▪ 2
气动马达
1.定子; 2.转子; 3，4.叶片。
Pag传动技术
活塞式气动马达在低速时有较大的功率输出和较好的转矩特性 ，启动准确，启动和停止特性都好于叶片式气动马达，适用于载 荷较大和要求低速转矩较高的机械 。 2、使用要求
压缩空气必须经过过滤而保持清洁、干燥；润滑油必须随压缩 空气进入气动马达（每秒至少两滴油），要求安装油雾器；使用 三个月后，应拆开清洗一次，并更换已损零件；气动马达长期存 放后，不能带负荷启动，应在有润滑的条件下以0.1MPa的气压进 行30s的空转。
调节转速和功率的目的。 6）利用操纵阀改变进气方向，能够正转也能反转。 7）有过载保护作用。 8）具有较高的启动力矩，可以直接带负荷启动。 9）功率范围及转速范围较宽。 10）操纵方便，维护检修较容易。
Page ▪ 5
气动马达
1.3气动马达的选择与使用要求
1、气动马达的选择
叶片式气动马达制造简单，结构紧凑，但低速启动转矩小，低 速性能不好，适用于要求低或中等功率的机械 。
液压、液力与气压传动技术
气动马达
气动马达是将压缩空气的压力能转换成回转机械能的能量转换元件，作用 相当于电动机或液压马达。输出转矩，驱动执行机构作旋转运动。
1.1 气动马达的分类与工作原理
按工作原理可分为透平式和容积式两大类。气压传动系统中最常用的 气动马达多为容积式，容积式气动马达的分类及性能见P250表。
图12.11 叶片式气动马达原理

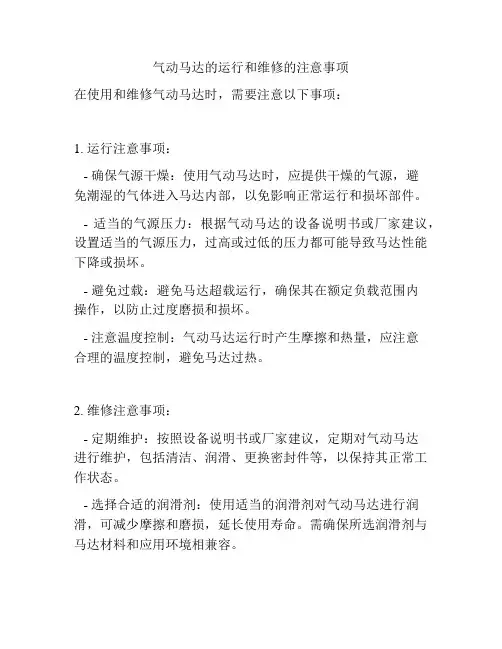

气动马达的运行和维修的注意事项
气动马达的运行和维修的注意事项
在使用和维修气动马达时，需要注意以下事项：
1. 运行注意事项：
- 确保气源干燥：使用气动马达时，应提供干燥的气源，避
免潮湿的气体进入马达内部，以免影响正常运行和损坏部件。
- 适当的气源压力：根据气动马达的设备说明书或厂家建议，设置适当的气源压力，过高或过低的压力都可能导致马达性能下降或损坏。
- 避免过载：避免马达超载运行，确保其在额定负载范围内
操作，以防止过度磨损和损坏。
- 注意温度控制：气动马达运行时产生摩擦和热量，应注意
合理的温度控制，避免马达过热。
2. 维修注意事项：
- 定期维护：按照设备说明书或厂家建议，定期对气动马达
进行维护，包括清洁、润滑、更换密封件等，以保持其正常工作状态。
- 选择合适的润滑剂：使用适当的润滑剂对气动马达进行润滑，可减少摩擦和磨损，延长使用寿命。
需确保所选润滑剂与马达材料和应用环境相兼容。
- 小心处理磨损件：在更换磨损部件时，谨慎操作，遵循正确的拆卸和安装程序，确保正确匹配和定位零件，并使用正确的工具进行维修。
- 注意安全：在进行气动马达维修过程中，注意工作安全。
确保马达停止工作并减压后，方可进行拆卸和维修操作。
总之，正确的运行和维护气动马达可以提高其性能和可靠性，延长使用寿命，并确保操作的安全性。
建议根据具体的气动马达型号和制造商的建议，遵循相应的操作和维护指南。
气动马达资料
基本介绍气动马达气压传动中将压缩气体的压力能转换为机械能并产生旋转运动的气动执行元件。
常用的气压马达是容积式气动马达，它利用工作腔的容积变化来作功，分叶片式、活塞式和齿轮式等型式.气动马达是把压缩空气的压力能转换成旋转的机械能的装置。
它的作用相当于电动机或液压马达，即输出转矩以驱动机构作旋转运动。
气动马达的分类最常用的气动马达有叶片式(又称滑片式)、活塞式、薄膜式三种。
(现在市场上最常用的就是叶片式气动马达、活塞式气动马达)叶片式气动马达与活塞式气动马达的特点相比较而言：叶片式气动马达转速高扭矩略小，活塞式气动马达转速略低扭矩大，但是气动马达相对液压马达而言转速还算是高的，扭矩是小的。
气动马达工作原理图a是叶片式气动马达的工作原理图。
压缩空气由A孔输入时分为两路：一路经定子两端密封盖的槽进入叶片底部(图中未表示)，将叶片推出，叶片就是靠此气压推力及转子转动后离心力的综合作用而紧密地贴紧在定子内壁上。
压缩空气另一路经且孔进入相应的密封工作空间而作用在两个叶片上，由于两叶片伸出长度不等，就产生了转矩差，使叶片与转子按逆时针方向旋转;作功后的气体由定子上的孔C排出，剩余残气经孔占排出。
若改变压缩空气输入方向(即压缩空气自B孔进入，A孔和C孔排出)，则可改变转子的转向。
图b是径向活塞式气动马达的工作原理图。
压缩空气经进气口进入分配阀(又称配气阀)后再进入气缸，推动活塞及连杆组件运动，再使曲轴旋转。
在曲轴旋转的同时，带动固定在曲轴上的分配阀同步转动，使压缩空气随着分配阀角度位置的改变而进入不同的缸内，依次推动各个活塞运动，并由各活塞及连杆带动曲轴连续运转，与此同时，与进气缸相对应的气缸则处于排气状态。
图c是薄膜式气动马达的工作原理图。
它实际上是一个薄膜式气缸，当它作往复运动时，通过推杆端部棘爪使棘轮转动。
气动马达的优缺点气动马达与和它起同样作用的电动机相比，其特点是壳体轻，输送方便;又因为其工作介质是空气，就不必担心引起火灾;气动马达过载时能自动停转，而与供给压力保持平衡状态。
第6章__气动马达及使用与维修
第6章气动马达及使用与维修6.1 气动马达及使用与维修概述6.1.1 气动马达的分类及特点常用气动马达有叶片式、活塞式、薄膜式、齿轮式等类型。
气动马达和电动机相比，有如下特点。
1）工作安全。
适用于恶劣的工作环境，在易燃、高温、振动、潮湿、粉尘等不利条件下都能正常工作。
2）有过载保护作用，不会因过载而发生烧毁。
过载时气马达只会降低速度或停车，当负载减小时即能重新正常运转。
3）能够顺利实现正反转。
能快速启动和停止。
4）满载连续运转，其温升较小。
5）功率范围及转速范围较宽。
气马达功率小到几百瓦，大到几万瓦。
转速可以从零到25000r/min或更高。
6）单位功率尺寸小，重量轻，且操纵方便，维修简单。
但气马达目前还存在速度稳定性较差、耗气量大、效率低、噪声大和易产生振动等不足。
6.1.2常用气动马达的特点及应用范围常用气马达的特点及应用如表6-1所示。
表6-1 常用气马达的特点及应用类型转矩速功率每千瓦耗气特点及应用范围度量（m3/min）叶片式低转矩高速度由不足1kw到13kw小型：1.8～2.3大型：1～1.4制造简单、结构紧凑、低速启动转矩小，低速性能不好。
适用于要求低或中功率的机械，如手提工具，复合工具传送带、升降机等活塞式中、高转矩低速和中速由不足1kw到17kw小型：1.9～2.3大型：1～1.4在低速时，有较大的功率输出和较好的转矩特性。
启动准确，且启动和停止特性均较叶片式好。
适用载荷较大和要求低速转矩较高的机械，如手提工具、起重机、绞车、拉管机等薄膜式高转矩低速度小于1kw1.2～1.4适用于控制要求很精确、启动转矩极高和速度低的机械6.1.3 气动马达的日常维护要点1 使用要点压缩空气、最高操作压力、温度范围、润滑油等符合规定。
气动马达输出传动轴心连接不当时，会形成不良动作从而导致故障发生。
发现马达故障时，立即停止使用，并由专业人员进行检查、调整、维修。
空气供应来源要充足，以免造成转速忽快忽慢。
气动马达型号大全
气动马达型号大全气动马达是一种利用压缩空气产生动力的设备，广泛应用于工业生产和机械设备中。
不同型号的气动马达具有不同的特点和适用范围，因此选择合适的型号对于机械设备的性能和效率至关重要。
本文将为您介绍一些常见的气动马达型号，帮助您更好地了解和选择适合的气动马达。
1. 压缩空气马达。
压缩空气马达是一种常见的气动马达，它利用压缩空气产生动力，驱动机械设备进行工作。
这种类型的气动马达结构简单，使用方便，适用于各种工业生产场景。
压缩空气马达具有功率大、速度快、响应灵敏等特点，是许多机械设备不可或缺的动力来源。
2. 涡轮气动马达。
涡轮气动马达是一种利用压缩空气旋转涡轮产生动力的设备，它具有结构简单、运行稳定、噪音低等优点。
涡轮气动马达适用于对噪音和振动要求较高的场合，例如精密加工设备、医疗器械等领域。
3. 活塞气动马达。
活塞气动马达是一种利用压缩空气驱动活塞进行往复运动的设备，它具有结构坚固、扭矩大、输出稳定等特点。
活塞气动马达适用于需要较大驱动力和稳定输出的场合，例如重型机械设备、起重机械等领域。
4. 螺杆气动马达。
螺杆气动马达是一种利用压缩空气驱动螺杆进行旋转运动的设备，它具有结构紧凑、效率高、维护简便等优点。
螺杆气动马达适用于空间有限和功率要求较高的场合，例如汽车制造、航空航天等领域。
5. 液压气动马达。
液压气动马达是一种利用液压传动产生动力的设备，它具有输出扭矩大、速度可调、响应迅速等特点。
液压气动马达适用于需要大功率输出和精密控制的场合，例如冶金设备、船舶设备等领域。
以上是一些常见的气动马达型号，它们各具特点，适用于不同的工业生产和机械设备。
在选择气动马达时，需根据实际需求和工作环境来进行合理的选择，以确保机械设备的性能和效率达到最佳状态。
希望本文能对您有所帮助，谢谢阅读！。

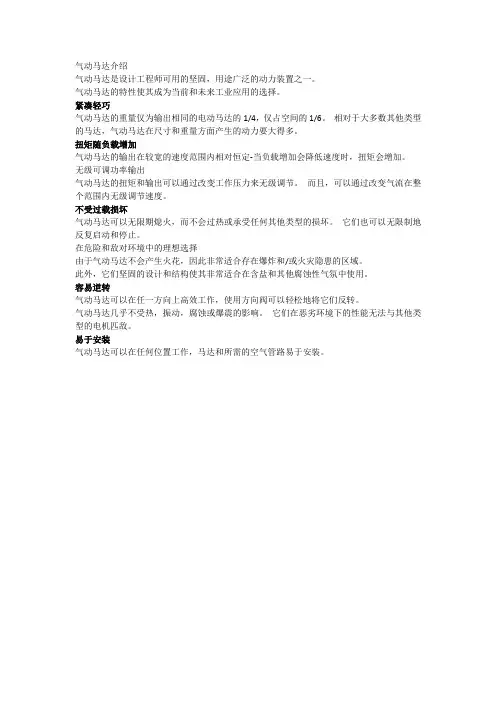

气动马达介绍
气动马达介绍
气动马达是设计工程师可用的坚固，用途广泛的动力装置之一。
气动马达的特性使其成为当前和未来工业应用的选择。
紧凑轻巧
气动马达的重量仅为输出相同的电动马达的1/4，仅占空间的1/6。
相对于大多数其他类型的马达，气动马达在尺寸和重量方面产生的动力要大得多。
扭矩随负载增加
气动马达的输出在较宽的速度范围内相对恒定-当负载增加会降低速度时，扭矩会增加。
无级可调功率输出
气动马达的扭矩和输出可以通过改变工作压力来无级调节。
而且，可以通过改变气流在整个范围内无级调节速度。
不受过载损坏
气动马达可以无限期熄火，而不会过热或承受任何其他类型的损坏。
它们也可以无限制地反复启动和停止。
在危险和敌对环境中的理想选择
由于气动马达不会产生火花，因此非常适合存在爆炸和/或火灾隐患的区域。
此外，它们坚固的设计和结构使其非常适合在含盐和其他腐蚀性气氛中使用。
容易逆转
气动马达可以在任一方向上高效工作，使用方向阀可以轻松地将它们反转。
气动马达几乎不受热，振动，腐蚀或爆震的影响。
它们在恶劣环境下的性能无法与其他类型的电机匹敌。
易于安装
气动马达可以在任何位置工作，马达和所需的空气管路易于安装。
微型气马达原理
微型气动马达原理与应用
微型气动马达是一种利用压缩空气或气体推进剂作为能源的小型动力装置，其工作原理基于气体动力学的基本原理。
这种马达通过将气体动能转换为机械能来实现驱动，具有体积小、重量轻、效率高等优点，被广泛应用于各种微型设备和系统中。
工作原理
微型气动马达的工作原理主要分为吸气、压缩、扩散和排气四个步骤：
吸气阶段：活塞下行时，气缸容积增大，形成低气压区域，外界空气通过进气阀进入气缸。
压缩阶段：活塞上行时，气缸容积减小，气体被压缩，同时进气阀关闭，阻止气体倒流。
扩散阶段：活塞再次下行时，排气阀打开，气体经过排气阀流出，气体的能量转化为机械能推动活塞运动。
排气阶段：活塞上行时，排气阀关闭，再次进行吸气，形成循环。
这一循环使得微型气动马达能够持续地将压缩空气的能量转化为机械动力输出。
优势与应用
微型气动马达在许多领域展现出独特的优势：
小型化：体积小、重量轻，适用于空间受限的微型设备和系统。
高效率：能够将输入的气体能量有效转换为机械能，提供稳定
而可靠的驱动力。
广泛应用：在微型机器人、传感器系统、流体控制系统、制冷系统等领域有着广泛的应用。
挑战与未来展望
然而，微型气动马达仍然面临一些挑战：
气源依赖性：对稳定气体供应的高要求。
噪音和振动：在高速运转时产生的噪音和振动问题。
未来，通过不断的研究和创新，改进微型气动马达的性能和稳定性，有望进一步推动其在微型技术领域的广泛应用。
随着科技的进步，微型气动马达将为各种微型设备的发展提供更多可能性，成为推动现代科技进步的有力工具。
气动马达的工作原理
气动马达的工作原理
气动马达是一种利用气体压力驱动转动的装置。
其工作原理如下：
1. 气源供应：气动马达需要通过气体供应系统提供压缩气体，常见的气源包括压缩空气或其他惰性气体。
2. 气体进入：压缩气体通过气源管道进入气动马达内部。
3. 气压转换：进入气动马达后，气体被导入一个气压转换装置，通常是一个气缸。
气缸内有气压被转换为机械能的装置，如气缸活塞。
4. 活塞运动：气缸内的气压作用下，活塞开始运动。
当压缩气体进入气缸的一侧，活塞向另一侧移动。
这个运动导致输出轴轴向旋转。
5. 输出轴输出：输出轴与活塞相连，随着活塞的运动，输出轴开始旋转。
输出轴的旋转速度和力矩取决于压缩气体的压力和气缸的设计。
6. 工作控制：为了控制气动马达的运转，可以通过改变气源压力或调整气压转换装置的工作方式来控制输出轴的转速和方向。
需要注意的是，气动马达在工作过程中会产生一定的热量和噪音，同时也需要对气源进行适当的处理，如减压、过滤等，以确保气动马达的正常运行和寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
·输出功率自动调节，从而实现与作用负载的匹配。 ·具有宽广的可控速度范围。 ·危险和有危害环境下应用时的理想工具。 ·平稳启动，使得对传输元件的装载“冲击”最小化。 ·不受，且不产生电子干扰。
气动马达*优势
1、气动马达的无极调速功能 气动马达是通过控制压缩空气的进入和排出，也就是压缩空气的通过量来控制马达的输
出功率和转速，这样调节马达转速的方式比电动调速更为直接和简便，无需分级调速就可以 实现转速、功率调节的目的。
2、气动马达双向都可运转 气动马达与电动马达等其他类型的马达不同，气动马达的转动方向可以随意改变，只要 通过操作马达内压缩空气的流向，就能直接实现马达的输出轴正转和反转。气动马达的转向 不但简单而且快速，转向的完成几乎为瞬间完成，且冲击性小、无需卸负荷。 3、气动马达的安全性高 气动马达是使用压缩空气作为动力源，因此不会有静电、火花产生，本身就具有较高的 防爆性。气动马达的工作安全性还体现在不受恶劣工况影响，可以早振动、高温、电磁和辐 射的环境中工作，潮湿和粉尘等不利条件下也可以正常使用。 4、气动马达的过载保护 气动马达都具有过载保护功能，一旦过载马达本身就会降低转速或直接停止，当过载保 护解除时又可以重新恢复正常运转，而避免因为过载而发生的故障。 5、气动马达工作可靠性高 气动马达的工作可靠性很高，可以连续满载运转很长时间，本身不会产生大幅升温。气 动马达的转动力矩高、启动和停止速度快，可以带负荷启动。 6、气动马达的操作方便 气动马达的结构简单、体积小、重量轻、操作方便、易于维修。
气动马达*概述
气动马达是将压缩空气转化为机械能而带动 设备运转的一种原动机,气动马达的主要 工作介 质就是压缩空气.气动马达通过压缩空气的膨胀 作用,以气体的压力来改变容积等 方式,实现压 力能向机械能的转换. 其作用相当于电动机或 液压马达它输出转矩，驱动执 行机构作旋转运 动。 在气压传动中使用广泛的是叶片式、 活 塞式和齿轮式气动马达。
气动马达*劣势
(1)速度稳定性差; (2)输出功率小，效率低，耗气量大; (3)噪声大，容易产生振动。
气动马达*应用
目前，气动马达主要应用于矿山机械、专业 性的机械制造业、油田、化工、造纸、 炼 钢、 船舶、 航空、工程机械等行业，许多气动工具 如风钻、 风扳手、风砂轮等均装有气 动马达。 随着气压传动的发展，气动马达的应用将更趋 广泛。
叶片式气动马达与活塞式气动马达的特点相比较而言：叶片式气动马达转速高扭矩略 小，活塞式气动马达转速略低扭矩大，但是气动马达相对液压马达而言转速还算是高的，扭 矩是小的。
气动马达*特点
性能可靠，是使用旋转设备时的高性价比解决方案。充分考虑到气动马达的特性，大大 使设计人员受益。
·功率重量比性能高于绝大多数其他厂商制造的气动马达，而且实际上，比之重量轻75%，尺寸上小85%。
气动马达*分类
气动马达的分类很多,各自的结构也有一定的区别,甚至在工作原理上也有不同,但是气 动马达本身所具有的一些优势特点,在所有气动马达的分类中都能找到,例如无级调速,双向 运转,过载保护优势等特点.
最常用的气动马达有叶片式(又称滑片式)、活塞式、薄膜式三种。(现在市场上最常用 的就是叶片式气动马达、活塞式气动马达、齿轮式气动马达)
工厂设备 气动葫芦、起重机、输送机、自动门 矿业 削石机、粉碎机、石材研磨、磨床、转臂式挖掘机 土木、建筑
混凝土搅拌机、锯台驱动、叉车 石油、化学 泵驱动、送风机、阀开闭、搅拌机、调和机、卷管器、油罐 清洗机 船舶 舱口开闭、吊艇绞车、起货绞车、各种提升机、卷盘 钢铁 高炉周边的设备驱动 一般机械 旋转式工作台、分度工作台、转桶、切管机、螺纹切削、攻丝机、螺母拧紧机、 卷绕机、装载机、洗车机、电焊机、各种台车驱动 其他 管道及下水道清洗机、发动机起动机、车辆行走驱动、各种省力自动机械
