工程师自制移动电源的全过程

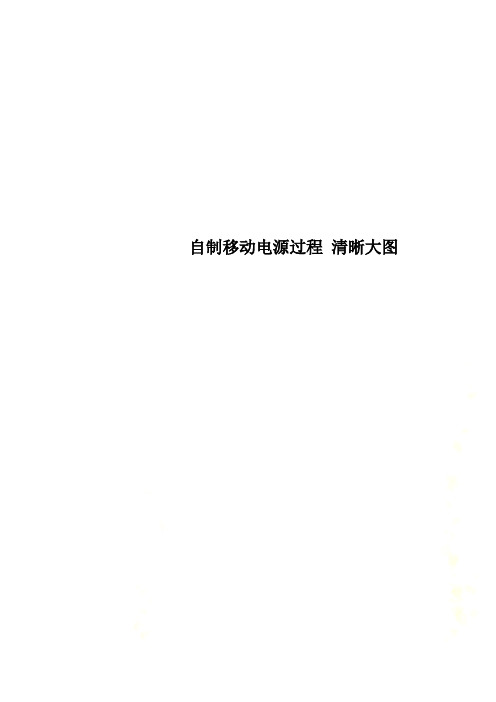

自制移动电源过程 清晰大图
自制移动电源过程清晰大图现在的手机。
屏幕也大。
一般都挺费电的。
坐个远途的火车。
不带上两块电池的肯定不够玩的。
所以啊。
我就想。
弄个移动电源吧。
这放假开学的。
20小时的火车，就能玩手机听mp3了。
然后淘宝了一记。
看了看网上卖的成品移动电源。
好看的不便宜而且性价比特低。
性价比高的。
还不好看。
反正没找到我喜欢的。
平时我也比较喜欢自己做东西玩。
于是。
我就想做个移动电源玩玩吧。
做一个单个成本太高。
不如多做点。
还能卖点。
平摊下成本于是我就开始了赔钱之路先是确定了用什么电芯。
大部分移动电源和笔记本都是用的18650电池。
就是一种直径是18mm 高度是65mm的圆柱体锂电池。
性能不错。
我买的是市面上性能最好的，松下造的3100毫安时的这种电池器材:尼康D7000[尼康数码相机]镜头:适马18-200mm f/3.5-6.3 DC OS HSM[适马镜头]时间:2012-04-18 12:43:46.80快门:1/50光圈:F/5.6焦距:116毫米感光度:800又在淘宝上买了原板上同样型号的所有元器件。
然后就可以生产我的移动电源了。
我管它叫大河河移动电源我上学期做的这个东西。
我只是为了写这个文章重新做一个。
所以是大河河工厂再次开工啦首先要焊板子。
元件很小（最小的元件是0603封装。
也就是1.6mmx0.8mm的长方形）挺难焊的。
焊错了要拆的话很容易把焊盘弄坏。
所以要小心点。
器材:尼康D7000[尼康数码相机]镜头:适马18-200mm f/3.5-6.3 DC OS HSM[适马镜头] 时间:2012-04-18 13:23:18.40快门:1/60光圈:F/3.5焦距:18毫米感光度:400焊了一个多小时终于完成了（过程省略。
没人帮我拍）。
插上充电电源试验一下。
三个led都亮了。
应该是成功了。
器材:尼康D7000[尼康数码相机]镜头:适马18-200mm f/3.5-6.3 DC OS HSM[适马镜头]时间:2012-04-18 15:11:55.20快门:1/80光圈:F/6.0焦距:180毫米感光度:1600再测下电压。
教你做一个简单的“太阳能”移动电源
教你做一个简单的“太阳能”移动电源DIY材料：5V的USB接口升压直流电路、6V的太阳能电池、三节5号Ni-MH（镍氢）充电电池、可装载三节5号电池的电池座、1N914二极管、拨动开关、线圈、热缩管、一些电线。
另外制作木箱外壳部分还需要：1\8英寸的胶合板、16 x6-32的螺丝螺帽。
所用到的工具包括：电烙铁、焊锡、剪线钳、剥线钳、双面海绵胶、螺丝刀、电工胶带、热熔枪、激光切割机以及一个助手。
具体步骤：STEP1:首先你必须清楚，大多数的电子产品充电的标准是5V/500mA，达到这一条件有两种方法：一是使用一个超过5V的大型太阳能电池，然后把电压降至5V。
但这种方法会使我们的移动电源显得十分沉重，而且成本较高。
另一种则是通过小的太阳能电池和一些普通充电电池进行升压，将电压升到5V。
这是常见的小型商业移动电源的做法，也是我所采用的方法，节约成本且小型轻便。
整个操作的关键就在于升压电路，也就是我们通常所说的变压器。
使用线圈我们将电压升至5V，并保证电压的稳定。
这样我们的USB输出就完成了。
由于我的升压电路所能负载的电压最小为2V，因此在选择电源的时候必须要考虑到这一点。
经过我的一些测试，最终我选择使用三节1.2V的充电电池和6V的太阳能电池来保持供电的稳定（可根据个人实际需要进行调整）。
上面这幅是具体的电路图，二极管用于防止电池中的电流入太阳能电池，拨动开关可用于开关电路。
可根据实际情况对电路进行扩展或者缩小。
STEP2在设计的过程中，出于个人喜好我选择了使用激光切割机切割木板制作一个木箱型的外壳。
这个盒子的各个部分都非常适合这个项目，当然你也可以选择使用塑料、橡胶等等制作一个你喜爱的外壳。
我个人不建议使用金属制的外壳，因为这会显得十分笨重而且不易修改。
整个木质外壳的图解都在下面，相信对你来说不是难事。
STEP3这里需要三根6英寸的电线，另外你需要使用剥线钳剥去尾部约1/4英寸的外皮。
把其中的两根分别焊接在太阳能电池的正负极上，如果你使用激光进行切割的话，记得把海绵胶带贴在太阳能电池底部，并剥掉胶带的保护膜。
移动电源生产工艺流程
移动电源生产工艺流程
《移动电源生产工艺流程》
移动电源是一种便携式的充电设备，能够为各类电子产品提供便捷的充电服务。
其生产工艺流程涵盖了多个环节，包括原材料采购、设计制作、生产装配、测试质检等多个环节。
首先，移动电源的生产从原材料采购开始。
生产商需要采购锂电池、外壳、线路板等多种材料，这些材料需要符合国家相关标准，且具有一定的质量保证。
其次，设计制作环节是移动电源生产的重要环节。
经过产品设计师的设计和工程师的制作，移动电源的外形、内部线路布局等方面都需经过精心设计和制作，确保产品性能和外观质量。
然后，是生产装配环节。
经过零部件的加工、组装等环节，移动电源的各个部件需要按照设计要求进行装配，确保产品的功能和性能得到有效体现。
最后，是测试质检环节。
移动电源经过生产装配后，需要进行多项测试，包括充放电性能测试、安全性能测试、外观检查等多个方面的测试，以确保产品质量符合国家标准和公司要求。
总的来说，移动电源的生产工艺流程相当繁琐且多环节。
只有通过规范的生产工艺流程，确保产品质量和安全性，才能生产出高质量的移动电源产品，赢得市场的认可和消费者的信任。

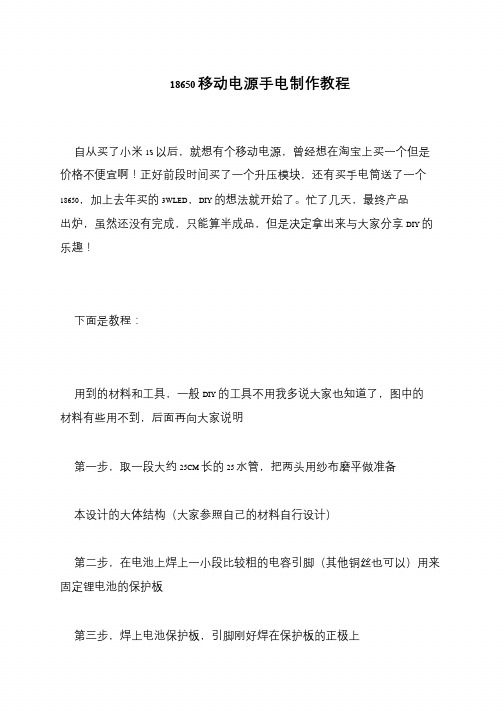

18650移动电源手电制作教程
18650 移动电源手电制作教程
自从买了小米1S 以后，就想有个移动电源，曾经想在淘宝上买一个但是价格不便宜啊！正好前段时间买了一个升压模块，还有买手电筒送了一个18650，加上去年买的3WLED，DIY 的想法就开始了。
忙了几天，最终产品出炉，虽然还没有完成，只能算半成品，但是决定拿出来与大家分享DIY 的乐趣！
下面是教程：
用到的材料和工具，一般DIY 的工具不用我多说大家也知道了，图中的材料有些用不到，后面再向大家说明
第一步，取一段大约25CM 长的25 水管，把两头用纱布磨平做准备
本设计的大体结构（大家参照自己的材料自行设计）
第二步，在电池上焊上一小段比较粗的电容引脚（其他铜丝也可以）用来固定锂电池的保护板
第三步，焊上电池保护板，引脚刚好焊在保护板的正极上。
详细制作充电宝的过程。带线路图。
详细制作充电宝的过程。
带线路图。
详细制作充电宝的过程。
带线路图。
(已更新11.13)先是要用到的东西。
USB升压板(卖小零件的市场到处都有。
价格5-10元吧。
有的功能多一些)、锂电池（切记不要弄断电池上的铁片。
不然。
就再也焊不上电线了。
当然也可以用铝焊锡丝焊上。
但是价格昂贵还不好买。
就像我这个就是断了。
废掉了。
胶带粘了粘。
做实验用吧。
怎么说也是个锂电池。
你们懂的）。
锂电池保护板（手机电池上有。
自己拆吧，。
就电池芯上边那一块。
）、三脚开关。
（用来做升压开关的。
用于放电和充电的切换开关）飞线。
呃。
工具焊烙铁等等。
线路图!\╮(╯▽╰)╭是不是画张电路图啊。
不会。
直接看焊好的吧~ 焊好的。
线都很清晰吧，自己看看吧。
开关一端是5V的（放电的状态。
）一端是3.7-4.2V（也就是电池当前的电压。
冲点状态。
）╮(╯▽╰)╭万用表借人了。
凑合着看吧。
看现在已经可以给手机充电了。
充电的时候用两端均为USB的线。
自己接一根吧。
不过也有这种线。
车载MP3一般都这种线、。
、我自己接了一个、正在给电池充电。
板子上带的电量指示灯。
怎么样，不知道亲们懂不懂。
那不懂就自己反思吧、如果觉得我那写的不好。
大家多做自我批评。
、这个是我以前做的。

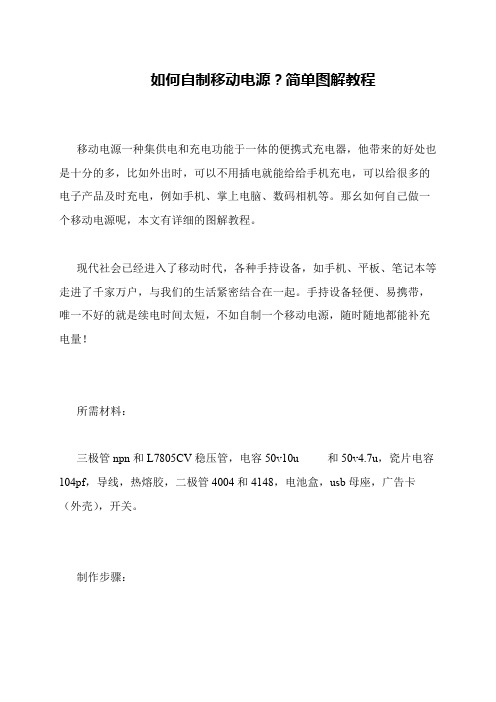

如何自制移动电源？简单图解教程
如何自制移动电源？简单图解教程
移动电源一种集供电和充电功能于一体的便携式充电器，他带来的好处也是十分的多，比如外出时，可以不用插电就能给给手机充电，可以给很多的电子产品及时充电，例如手机、掌上电脑、数码相机等。
那幺如何自己做一个移动电源呢，本文有详细的图解教程。
现代社会已经进入了移动时代，各种手持设备，如手机、平板、笔记本等走进了千家万户，与我们的生活紧密结合在一起。
手持设备轻便、易携带，唯一不好的就是续电时间太短，不如自制一个移动电源，随时随地都能补充电量！
所需材料：
三极管npn和L7805CV稳压管，电容50v10u 和50v4.7u，瓷片电容104pf，导线，热熔胶，二极管4004和4148，电池盒，usb母座，广告卡（外壳），开关。
制作步骤：。
移动电源生产工艺流程
移动电源生产工艺流程移动电源的生产工艺流程可以分为以下几个环节：1. 材料准备：首先需要准备好各种制造移动电源所需的材料，包括外壳、电池、线材等。
这些材料需要经过严格的质检，以确保其质量达到生产要求。
2. 外壳制造：移动电源的外壳通常采用塑料注塑工艺进行制造。
首先，将所选择的塑料材料加热熔化，然后通过模具注入到模具中，待冷却凝固后，取出成型的外壳。
3. 电路板制造：移动电源的电路板是其核心组成部分，其中包括充电管理电路和电池保护电路等。
电路板制造通常采用PCB（Printed Circuit Board）工艺，首先根据设计图纸将电路布线绘制到导电层上，然后将其与不同功能的元器件焊接在一起。
4. 电池安装：挑选好合格的电池后，需要将电池固定到移动电源的内部。
这一步需要非常小心，避免电池与其他金属零件发生接触，以免引起意外损坏或短路。
5. 线材连接和组装：将电路板和电池连接在一起的线材需要给予固定和保护。
此外，还要将其它组件如按键、指示灯等组装到外壳上，并进行线材连接。
6. 测试和调试：在组装完成后，需要对移动电源进行系统测试和调试，以确保其功能正常。
包括充电、供电、输出等各项功能的测试。
7. 包装和贴标：经过严格测试合格的移动电源需要进行专业的包装，并贴上相应的标签，标明产品的型号、规格、生产日期等信息。
8. 质检和出厂：最后一道工序是经过严格的质检测试，确保产品质量符合标准。
通过质检后，移动电源正式出厂。
以上就是移动电源生产的主要工艺流程，当然实际生产中还包括辅助工艺流程，如物料管理、生产安排和成品仓储等。
整个生产过程需要严格控制，确保生产的移动电源质量可靠，符合市场需求。
一节干电池制作升压电路，0.8V升压到5.5V，自己做充电宝移动电源
一节干电池制作升压电路，0.8V升压到5.5V，自己做充电宝移动电源一：升压电路电源应用用一节干电池作为输入，经过升压后可以作为以下电子设备移动电源用，也可以作为充电宝。
相当方便，电路简单，容易制作。
应用范围：手机、MP3、MP4、PDA、电子词典、电子学习机、DSC、LCD 显示屏、便携设备、射频标签，无线设备等等。
升压电路二：电路功能输入电压：0.8－1.5V，输出电压： 5.5 V三：电子元器件参数选择1、C1: 陶瓷电容10uF/4V。
2、C2:陶瓷电容1uF/10V。
3、C3:陶瓷电容10uF/10V。
4、C4: 陶瓷电容10pF/10V，5、C5:胆电容或电解电容 220uF/10V。
6、R1: 金属膜电阻（贴片电阻）1.8M，电阻值精度1%，精度越高，输出电压的精度越高。
7、R2: 金属膜电阻（贴片电阻）530K，电阻值精度1%，精度越高，输出电压的精度越高。
8、R3:碳膜电阻（贴片电阻）100Ω，电阻值精度5%。
9、R4: 金属膜电阻（贴片电阻）0～0.68Ω，推荐值0.6Ω，电阻值精度1%，精度越高，输出电流的精度越高。
10、R5: 碳膜电阻（贴片电阻）560Ω，电阻值精度5%。
11、R6: 100Ω，电阻值精度1%，精度越高，输出电流的精度越高。
12、Q1: 场效应管（NMOS）ST2300TA。
13、Q2:三极管 9013 /8050。
14、D1:肖特基二极管SS14，SS24。
15、D2:开关二极管 1N4148。
16、LED1：发光二极管。
17、L1:电感 3.3uH/0.1Ω，饱和电流>2A,DCR越小效率越高。
18、IC：升压集成电路，高效率升压DC/DC转换器。
四：电路调试注意事项1、输入端寄生电阻会导致效率降低，输出端寄生电阻会使观测到的充电电流偏低，而实际应用中这些因素都是不存在的。
所以在测试输入/输出端电流时，安培表请使用20A档，即保证安培表内阻最小，并尽量用最短而粗的线。
自制移动电源diy教程
网指示灯的洞里灌 AB 胶，可以造成一种朦胧的灯光 终于是完成了，再用锉刀和美工刀修整一下边角，让它更圆润 因为忘了考虑板材的厚度，重新剪裁了好几次，累死我了 插个 USB 风扇试试 然后给它充电，红色指示灯亮 数小时后，电充满了，绿灯亮 三、总结及感悟 这次的制作终于是完成了，因为用的是 34063，电流只能达到 300~400mA
自制移动电源 diy 教程
一直很想有一个移动电源，但无奈咱是学生党，实在买不起 正好看到手里材料不少便打算 DIY 一个 GEEK 指数：★★★★☆ 制作难度：★★★☆☆ 一、材料及工具 材料： 1500mAh 手机电池 X2
MC34063 3V 升 5V 板 X1 TP4056 锂电充电板 X1 USB 母座 X1 装修剩下的板材 若干 工具： 电烙铁 热熔胶枪及胶棒 ห้องสมุดไป่ตู้ 美工刀 锉刀
AB 胶 剪刀 以及一双灵巧的手（这是必须滴） 二、制作与测试 先把材料摆一个样子，并记录下长宽高以便剪板材 然后开始剪裁 接下来便是焊接了，把各部分用导线连在一起 用热熔胶把板材粘起来 测试一下，用一个 USB 灯
让我郁闷的是，套件的升压板能到 300 多 mA 而且几乎不发热，但是自制 的只能到 200mA 且发热巨大
如何制作一个简易的移动电源？
如何制作一个简易的移动电源？
平板DIY后，电池拆了，剩余一组18650电池，共6个，扔了肯定浪费，准备做一个移动电源，能给一台笔记本供电2小时的电池组，给手机跟平板充电NO问题
笔记本电池拆出来的电池组，点焊镍片已拆除，电池已为6个，笔记本电池控制电板，可监控电池温度，电压，输出，拆完之后已经没什幺用了，但是还是没丢
装电池的电池盒，以及将电池电压转为手机充电电压的升压板，升压板为液晶屏显示，可以显示剩余电量，比较方便
清单：移动电源外壳、3V转5V升压板、红黑导线2根、屏幕贴、灯泡贴、灯泡帽、螺丝若干、开关
升压板特写，蓝色液晶屏，灯泡一枚，电筒的光源
亮点：秀气、灵动、敏捷、有力、的手。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【分享】工程师自制移动电源的全过程
这是看见的一个工程师自制移动电源的全过程，自己觉得很不错，就帮他分享分享给大家，供大家学习！
首先，购买电路板，5V移动电源升压板输出电流1.5A效率86%带锂电保护。
淘宝购买13.00，不含运费。
拆掉一个USB的猫，为了那个外壳（铝合金材质
将电路板固定在塑料板上面，为了跟那个外壳固定，塑料板刚好插在外壳的槽里面。
改造面板，里面衬上塑料板，掏出相应的洞洞。
另外一面不用改造。
充电时的样子（红灯亮，充满绿灯亮）
放电时的样子（给手机充电）蓝灯亮
放在手上的样子
最后给出测试结果：
（这次去桂林旅游途中测试的，火车站安检的时候我放在口袋里，安检人员用金属探测器扫了一下全身，然后又在我口袋捏了捏，没有问题）
电池组是东芝笔记本拆机旧电池18650。
充电手机：HTC TOUCH PRO手机电池容量1340mAh能充电1.5次（也就是说第一次充满，第二次就只能充到50%了）。
