手机天线测试
天线功能测试国标标准
天线功能测试国标标准摘要：一、天线功能测试国标简介1.天线功能测试国标的概念2.天线功能测试国标的重要性二、天线功能测试国标的内容1.测试项目与要求2.测试方法与步骤3.测试结果与评价三、天线功能测试国标的应用1.通信行业的应用2.广播行业的应用3.其他行业的应用四、天线功能测试国标的发展1.标准的更新与完善2.我国在国际标准制定中的地位3.对未来天线功能测试的影响正文：天线功能测试国标是对天线性能进行检测和评估的依据，为确保我国通信、广播等行业的正常运行和提高产品质量具有重要意义。
本文将围绕天线功能测试国标进行介绍，包括其简介、内容、应用及发展。
一、天线功能测试国标简介天线功能测试国标是对天线各项性能指标进行检测的标准，包括天线的方向性、增益、阻抗匹配等关键指标。
通过这些测试，可以确保天线在实际应用中具有良好的性能，满足通信、广播等行业的技术要求。
二、天线功能测试国标的内容天线功能测试国标主要包括以下几个方面：1.测试项目与要求：根据不同行业的需求，详细列出了各类天线应满足的性能指标；2.测试方法与步骤：明确了各项性能指标的测试方法，包括实验室测试和现场测试；3.测试结果与评价：对测试数据进行处理和分析，给出天线性能的评价。
三、天线功能测试国标的应用天线功能测试国标广泛应用于通信、广播、航空航天、军事等多个领域。
在通信行业，测试国标有助于确保基站天线、卫星天线等设备的性能；在广播行业，可以提高广播电视信号的传输质量和覆盖范围；在其他行业，天线功能测试国标也有助于提高相关设备的性能和可靠性。
四、天线功能测试国标的发展随着科技的进步和通信技术的发展，天线功能测试国标将不断更新和完善。
目前，我国在天线功能测试国标方面已经取得了显著的成果，并在国际标准制定中发挥着越来越重要的作用。
天线测试方案
天线测试方案一、引言天线是无线通信系统中非常重要的组成部分，负责接收和发射无线信号。
为确保天线的性能符合设计要求，需要进行天线测试。
本文将介绍一种天线测试方案，旨在保证测试的准确性和可行性。
二、测试设备为了进行天线测试，需要准备以下设备：1. 天线测试仪：用于测试和评估天线的性能指标，如增益、辐射图案、驻波比等。
2. 信号源：提供测试所需的信号，可以是射频信号源或者其他合适的信号源。
3. 频谱分析仪：用于分析和监测测试过程中的信号频谱特性。
4. 天线控制器：用于对天线进行方向和角度调整，确保能够覆盖测试所需的方向和范围。
三、测试步骤1. 定义测试目标：在进行天线测试之前，需要明确测试目标，包括测试的性能指标、测试场景和测试条件等。
2. 搭建测试环境：在符合测试要求的空间中，设置测试设备并确保各设备之间的连接正常。
3. 校准天线测试仪：在进行天线测试之前，需要对天线测试仪进行校准，以确保测试结果的准确性。
校准可能包括增益校准、角度校准等。
4. 测试天线性能：根据定义的测试目标，通过调整天线的方向和角度，使用天线测试仪进行性能测试。
记录测试结果并进行分析。
5. 评估结果：根据测试结果和定义的性能指标，评估天线的性能是否符合设计要求。
如果不符合，可以尝试根据测试结果进行调整。
6. 完善测试报告：根据测试过程和结果，编写详细的测试报告，包括测试目标、测试环境、测试步骤、测试结果以及评估分析等内容。
四、注意事项1. 使用合适的信号源：根据测试要求选择合适的信号源，并确保信号源的性能稳定和可靠。
2. 确认测试环境：测试环境应符合测试要求，避免有干扰源或阻挡物影响测试结果。
3. 多次测试取平均值：由于天线性能可能受到环境和信号源的影响，建议进行多次测试，并取平均值以提高测试结果的准确性。
4. 定期校准：天线测试仪应定期进行校准，以确保测试结果的准确性和可靠性。
五、总结天线测试是确保无线通信系统正常运行的重要环节，本文介绍了一种天线测试方案。
天线测试方法
天线测试方法天线是无线通信系统中不可或缺的组成部分，它的性能直接影响着通信质量和覆盖范围。
因此，对天线进行有效的测试是非常重要的。
本文将介绍一些常用的天线测试方法，希望能对大家有所帮助。
首先，我们来谈谈天线的VSWR测试。
VSWR（Voltage Standing Wave Ratio）即驻波比，是衡量天线匹配度的重要参数。
VSWR测试可以通过天线分析仪来实现，通过测量输入输出端口的反射系数，从而得到VSWR值。
通常情况下，VSWR值越小，说明天线的匹配度越好，性能也越稳定。
其次，天线增益测试也是非常重要的。
天线的增益直接影响信号的传输距离和覆盖范围。
增益测试可以通过天线测试仪器来实现，一般通过将天线放置在标准测试环境中，然后测量天线的辐射功率和参考天线的辐射功率，从而计算出天线的增益值。
另外，天线的方向图测试也是必不可少的。
方向图测试可以帮助我们了解天线辐射功率随方向的变化情况，这对于确定天线的辐射范围和覆盖方向非常重要。
通常情况下，方向图测试需要使用天线测试仪器，并在不同方向进行测量，最终得到天线的辐射功率分布图。
此外，天线的极化测试也是天线测试的重要内容之一。
天线的极化状态直接影响着信号的传输效果，因此需要对天线的极化特性进行测试。
极化测试可以通过天线测试仪器来实现，一般通过测量天线在不同极化状态下的辐射功率，从而得到天线的极化特性。
最后，我们还需要对天线的耐压和耐候性进行测试。
耐压测试主要是测试天线在额定工作电压下的性能，以及在异常情况下的耐压能力。
而耐候性测试则是测试天线在不同环境条件下的性能表现，例如高温、低温、潮湿等环境下的性能稳定性。
综上所述，天线测试是确保无线通信系统正常运行的重要环节，通过对天线的VSWR、增益、方向图、极化、耐压和耐候性等方面进行全面测试，可以有效地保证天线的性能稳定性和可靠性。
希望本文介绍的天线测试方法对大家有所帮助，也希望大家在实际工作中能够重视天线测试工作，确保通信系统的稳定运行。
OTA-测试与名词介绍分解
. OTA 测试介绍手机的无源测试和有源测试OTA(Over The Air 在空气中测试性能，与传导测试相对应，属三维测试)。
当前在手机射频性能测试中越来越关注整机辐射性能的测试，这种辐射性能反映了手机的最终发射和接收性能。
目前主要有两种方法对手机的辐射性能进行考察：一种是从天线的辐射性能进行判定，是目前较为传统的天线测试方法，称为无源测试；另一种是在特定微波暗室内，测试手机的辐射功率和接收灵敏度，称为有源测试。
无源测试侧重从手机天线的增益、效率、方向图等天线的辐射参数方面考察手机的辐射性能。
无源测试虽然考虑了整机环境(比如天线周围器件、开盖和闭盖)对天线性能的影响，但天线与整机配合之后最终的辐射发射功率和接收灵敏度如何，从无源测试数据无法直接得知，测试数据不是很直观。
有源测试则侧重从手机整机的发射功率和接收灵敏度方面考察手机的辐射性能。
有源测试是在特定的微波暗室中测试整机在三维空间各个方向的发射功率和接收灵敏度，更能直接地反映手机整机的辐射性能。
CTIA(Cellular Telecommunication and Internet Association)制定了OTA(Over The Air)的相关标准。
OTA 测试着重进行整机辐射性能方面的测试，并逐渐成为手机厂商重视和认可的测试项目。
OTA 测试的目的目前只有通过FTA(Full Type Approval)认证测试的手机型号才能上市销售，在FTA 测试中，射频性能测试主要进行手机在电缆连接模式下的射频性能测试；至于手机整机的辐射发射和接收性能，在FTA 测试中没有明确的规定,而OTA 测试正好弥补FTA 测试在这方面测试的不足。
同时，终端生产厂家必须对所生产手机的辐射性能有清楚的了解，并通过各种措施提高手机辐射的发射和接收指标。
如果手机辐射性能不好，将产生手机信号不好、语音通话质量差、容易掉线等多方面的问题，这也是客户投诉比较多的问题。
双模手机耦合测试要求说明

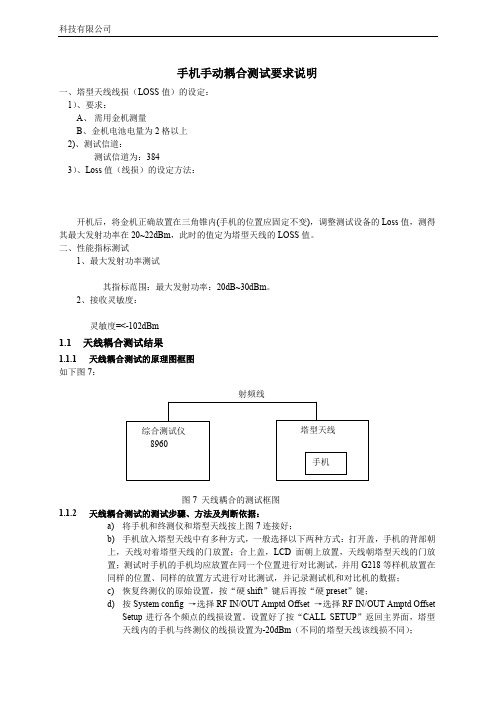

科技有限公司手机手动耦合测试要求说明一、塔型天线线损（LOSS值）的设定：1）、要求：A、需用金机测量B、金机电池电量为2格以上2)、测试信道：测试信道为：3843）、Loss值（线损）的设定方法：开机后，将金机正确放置在三角锥内(手机的位置应固定不变)，调整测试设备的Loss值，测得其最大发射功率在20~22dBm，此时的值定为塔型天线的LOSS值。
二、性能指标测试1、最大发射功率测试其指标范围：最大发射功率：20dB~30dBm。
2、接收灵敏度：灵敏度=<-102dBm1.1天线耦合测试结果1.1.1天线耦合测试的原理图框图如下图7：射频线图7 天线耦合的测试框图1.1.2天线耦合测试的测试步骤、方法及判断依据：a)将手机和终测仪和塔型天线按上图7连接好；b)手机放入塔型天线中有多种方式，一般选择以下两种方式：打开盖，手机的背部朝上，天线对着塔型天线的门放置；合上盖，LCD面朝上放置，天线朝塔型天线的门放置；测试时手机的手机均应放置在同一个位置进行对比测试，并用G218等样机放置在同样的位置、同样的放置方式进行对比测试，并记录测试机和对比机的数据；c)恢复终测仪的原始设置，按“硬shift”键后再按“硬preset”键；d)按System config →选择RF IN/OUT Amptd Offset →选择RF IN/OUT Amptd OffsetSetup进行各个频点的线损设置。
设置好了按“CALL SETUP”返回主界面，塔型天线内的手机与终测仪的线损设置为-20dBm（不同的塔型天线该线损不同）；e)按“硬F7”键将“Cell Power”设置为-55.00；f)按“硬F8”键将“cell band”设置为us cellular；g)按“硬F9”键将“channel”设置为283或384等，呼叫信道一般设置为283信道；h)按“硬F3”键进行呼叫，如果呼通则屏蔽上的“Active cell”显示为“connected”；i)呼通后将信道改成希望测试的信道；如“384、691、777、1013”等等；j)按右“more”→“2 of 3”按“硬F7”键设置成“Alternating bits”；k)按“CALL SETUP”返回主界面；l)按“硬F11”键对Radio config进行设置，如果是进行RC1的灵敏度的测试，此时设置为（Fud1,Rus1）/S02(loopback)；如果是进行RC3的灵敏度的测试，此时设置为（Fud3,Rus3）/S055(loopback)；m)按“硬Measurement selection”→“Frame Error Rate”→“硬F1”将“FER requirement”设置0.5%；n)按“硬F7”键将“Cell Power”设置为-90.00；o)按“硬continous ALL”键，读此时的测试结果，如果显示为PASS；p)按“硬F7”键将“Cell Power”由-90.00逐渐调小读出屏蔽显示为PASS的最小的“Cell Power”值，此时的值就塔型天线内灵敏度的值；q)并按以上5.1.3.9测试此时手机的最大射频输出功率。
天线设计与测试标准
sward索沃德通讯技术有限公司索沃德天线设计和测试标准研发部及业务部培训材料2013-07-18天线设计前期考量1.Pattern制式/模式1Pattern2.Frequency / Bandwidth频率/带宽3. Structure/size 结构/尺寸3Structure/size4.VSWR/ smith 电压驻波比/史密斯图5.Gain ( Service area )效率/增益5Gain(Service area)6.TRP/TIS 功率/灵敏度(主天线) 7Mechanical Strength7.Mechanical Strength机械强度8.Cost成本索沃德天线分类• 1.WIFI天线线• 2.BT天线• 3.2G(GSM850+EGSM+DCS+PCS)天线43G(WCDMA+CDMA2K(EVDO)+TD-SCDMA)• 4.3G (WCDMA+CDMA2K(EVDO)+TD-SCDMA)天线• 5.GPS天线•目前开发项目：NFC近场天线By Frequency RangeFrequency (GHz)0.1------0.40.50.60.70.80.9…….. 1.4 1.5 1.61.0433/DVB UHF L band /GPS Frequency (GHz)1.7 1.8 1.92.0 2.1 2.2….. 2.4……... 5.0 6.0 ….8.02.5433/DVB UHF GSM850/900L-band / GPS FM By Application platform天线测试标准• 1.WIFI天线测试指标线测试指标• 2.BT天线测试指标• 3.3G天线测试指标• 4.GPS天线测试指标4GPS天线般要求24G 以下G 1.2 WIFI 天线电性能指标•VSWR ：WIFI 天线一般要求2.4G 频段的驻波比调试到2以下，5G 频段的驻波比要求在2.5以下•24G 频段效率一般在Efficiency ：2.4G 频段效率般在40%以上，5G 频段的效率要求高于35%•Average Gain ：2.4G 频段平均增益要求在-4.0dB 以上，5G 频段平均增益要求高于-4.5dB •OTA ：对于WIFI 天线的OTA 实测效果目前业界没有固定的标准，主流测试标准定义是掉包率（Packets Dropped Rate ）和信号强度（Signal St th ）像目前大部分平板电脑上安装的Wifi Strength ），像目前大部分平板电脑上安装的“Wifi 分析仪”的apk格式测试软体就是分析信号强度的一种最常用方法格式测试软体就是分析信号强度的种最常用方法21BT2.1 BT蓝牙天线模式• 2.4GHz。
天线方向角及下倾角测试方法
天线方向角及下倾角测试天线方向角测试方法：使用仪器：指南针型号：DQY-1型指南针的工作环境要求：1．在使用指南针时应距离金属物体、金属管道、导线等2米以上，以免指南针自身磁场受其他磁场干扰，无法获取准确数据。
2．应在晴好天气使用，避免空气中过多的带电粒子对指南针造成影响。
3．使用时应在远离强磁场，如变压器、旋转电机、高压走廊等。
4．应避免在太阳黑子活跃期内使用，由于该期间地球磁场会发生偏转及磁暴现象，指南针获取数据与平时要存在较大差距。
5．在测试者使用指南针时，不要在其半径1米内使用手机通话，以免影响测试数据。
第一种测试方法1.测量者在待测天线正后方一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2.视线从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3.此时指南针黑针所指的刻度就是该天线的方位角；4.换另一名测试者重复上述步骤；或用另外一块表进行测量。
取得数据的平均值即第二种测试方法1．测量者在待测天线正前方一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板水平，调节三脚架将指南针调至水平（或测量者手持）；2．从指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针白针所指的刻度就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。
取得数据的平均值即第三种测试方法1．测量者在待测天线板面垂直方向一定距离（根据实际情况，尽量远离天线），选择一适当位置。
安装好三脚架并把指南针放置于三脚架托盘上，打开指南针盖并将指南针盖垂直立起与天线面板侧面水平，调节三脚架将指南针调至水平（或测量者手持）；2．指南针刻度盘边上的准针通过反光镜中间的观察孔，与前边的校准针再与要测量的天线的支撑杆成直线；3．此时指南针黑针所指的刻度加或减90度（在面向天线正面逆时针一侧加90度，顺时针减90度）就是该天线的方位角；4．换另一名测试者重复上述步骤；或用另外一块表进行测量。
nfc天线测试标准
nfc天线测试标准一、辐射方向性NFC天线的辐射方向性表示其电磁场辐射最强的方向。
在测试中，需对天线的3D辐射方向图进行测量，确保其在所需的应用方向上有足够的强度。
二、阻抗匹配阻抗匹配是衡量天线与源之间能量传输效率的重要指标。
理想的阻抗匹配意味着天线从源接收到的能量全部辐射出去，没有能量反射回源。
测试阻抗匹配通常使用网络分析仪。
三、磁场强度磁场强度是衡量NFC天线性能的重要参数。
它决定了天线的通信距离和速度。
在测试中，需在各个方向上测量天线的磁场强度，以确保其性能稳定。
四、远场测试远场测试是指在距离天线一定距离（通常是数倍于天线尺寸）进行测量，以模拟实际应用中的环境。
在此环境中，需对天线的通信距离、速度和稳定性进行测试。
五、耦合损耗耦合损耗是指当两个NFC天线靠近时，它们之间的能量传输效率。
在测试中，需测量不同天线间距下的耦合损耗，以确保在实际应用中有良好的通信效果。
六、工作频率范围NFC天线的工作频率范围是关键参数之一。
在测试中，需确保天线在所需的工作频率范围内有稳定的性能表现。
七、传输速度传输速度是衡量NFC天线性能的重要指标之一。
在测试中，需测量天线的最大传输速度，以确保在实际应用中能够满足需求。
八、稳定性与可靠性稳定性与可靠性是NFC天线的重要性能指标。
在测试中，需对天线进行长时间的工作测试，观察其性能是否稳定，同时对天线的寿命进行评估。
九、环境适应性环境适应性表示NFC天线在不同环境条件下的性能表现。
在测试中，需模拟各种实际应用环境（如温度、湿度、压力等），对天线的性能进行评估。
十、互操作兼容性互操作兼容性表示不同品牌或型号的NFC天线之间的通信能力。
在测试中，需与其他品牌或型号的天线进行通信测试，以确保其具有良好的互操作兼容性。
LTE移动终端天线技术及测试
LTE移动终端天线技术及测试1引⾔近年，伴随着⽆线通讯技术的发展和⽆线移动终端的普及应⽤，新通讯系统不断追求更⾼的数据传输速率和更⼤的信道容量。
在全球范围内，以WCDMA、TD-SCDMA和CDMA为代表的3G技术向长期演进技术（Long Term Evolution，LTE）及LTE-Advanced为代表的4G技术演进。
2013年底中国政府正式向中国移动、中国联通和中国电信发布TD-LTE牌照，开启了中国LTE商⽤的新纪元。
LTE系统在物理层采⽤正交频分复⽤（Orthogonal Frequency Division Multiplexing，OFDM）和多输⼊多输出（Multiple Input Multiple Output，MIMO）天线等作为关键技术，具有更⾼的数据速率。
传输信道理论峰值速率可达上⾏75Mbit/s、下⾏300Mbit/s。
⽽LTE-Advanced进⼀步采⽤了载波聚合（Carrier Aggregation，CA）、多层空间复⽤（Multi-layer Spatial Multiplexing）等技术，理论峰值传输速率得到提升，可达上⾏1.5Gbit/s、下⾏3Gbit/s。
作为商⽤的LTE移动终端，必须满⾜多模多频的需求，⽽天线必须兼顾宽带化⼩型化的要求。
LTE移动终端⼀般要求内置天线，⾄少两个以上的接收天线，多通道RF接收信号处理能⼒，可⽀持LTE、GSM、CDMA、WCDMA、TD-SCDMA等多种制式，并实现多种模式之间/语⾳和数据业务之间的切换。
从天线设计层⾯，LTE终端产品频率覆盖范围更宽（从700MHz到2.7GHz）。
⼀⽅⾯市场要求⼩巧精致的ID设计、⾼质量的⽤户体验；另⼀⽅⾯频率较低的700MHz频段需要较⼤的天线尺⼨，MIMO天线系统的双天线以及射频⾼性能指标（⾼隔离度、低相关性系数等）的要求导致产品尺⼨增加，这两⽅⾯的⽭盾使终端天线设计和测试成为LTE移动终端的⼀个关键技术难点。
天线测试方法介绍
天线测试方法介绍天线测试是指对通信系统中的天线进行性能测试和验证，以确保天线能够正常工作并满足设计要求。
天线测试方法可以分为室内测试和室外测试两种。
一、室内测试方法：1.天线参数测试：包括天线增益、方向性、极化、带宽、驻波比、辐射功率等参数的测试。
可以使用天线测试仪器进行测量，如天线分析仪、信号发生器、功率计等设备，通过测量输出信号和接收信号的功率以及天线的辐射图案来评估天线的性能。
2.多路径衰落测试：通过模拟多径传输环境，测量天线在复杂信道环境中的性能。
可以使用信号发生器和功率计来模拟不同路径的信号，并通过天线接收到的信号来评估天线的接收性能和抗干扰能力。
3.天线阻抗匹配测试：通过测量天线输入端的阻抗参数，如阻抗匹配度、反射系数等来评估天线的阻抗匹配性能。
可以使用天线分析仪或网络分析仪等设备进行测量，通过调整天线的匹配电路来优化天线的阻抗匹配性能。
4.天线辐射图案测试：通过测量天线辐射图案来评估天线的方向性和覆盖范围。
可以使用天线测试仪器或天线测向仪等设备进行测量，通过调整天线的指向性来优化天线的覆盖范围和信号质量。
二、室外测试方法：1.参考信号接收强度测试：通过测量天线接收到的参考信号强度来评估天线的接收性能和覆盖范围。
可以使用功率计或天线测试仪器进行测量，通过调整天线的方向和位置来优化天线的接收性能。
2.通信质量测试：通过测量天线传输的数据质量、误码率等指标来评估天线的传输性能。
可以使用通信测试仪器和信号发生器进行测量，通过调整天线的参数来优化天线的传输性能。
3.电磁兼容性测试：通过测量天线的电磁辐射和电磁敏感度来评估天线的抗干扰能力和电磁兼容性。
可以使用电磁辐射测试仪器和电磁兼容性测试设备进行测量，通过调整天线的设计和布局来优化天线的抗干扰能力。
总结：天线测试是确保通信系统中天线正常工作和满足设计要求的重要环节。
通过室内测试和室外测试方法，可以评估天线的性能、阻抗匹配性能、多路径衰落性能、辐射图案等指标，优化天线的设计和布局，提高通信系统的性能和可靠性。
