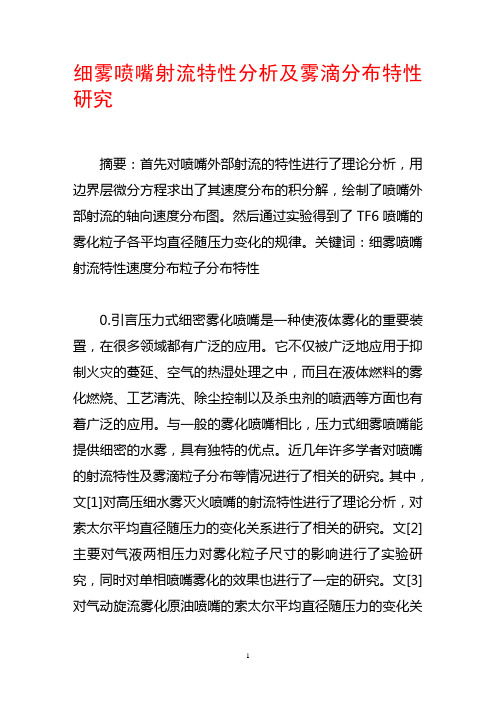

单相高压细水雾喷嘴雾化特性的试验研究
细雾喷嘴射流特性分析及雾滴分布特性研究
细雾喷嘴射流特性分析及雾滴分布特性研究摘要：首先对喷嘴外部射流的特性进行了理论分析，用边界层微分方程求出了其速度分布的积分解，绘制了喷嘴外部射流的轴向速度分布图。
然后通过实验得到了TF6喷嘴的雾化粒子各平均直径随压力变化的规律。
关键词：细雾喷嘴射流特性速度分布粒子分布特性0.引言压力式细密雾化喷嘴是一种使液体雾化的重要装置，在很多领域都有广泛的应用。
它不仅被广泛地应用于抑制火灾的蔓延、空气的热湿处理之中，而且在液体燃料的雾化燃烧、工艺清洗、除尘控制以及杀虫剂的喷洒等方面也有着广泛的应用。
与一般的雾化喷嘴相比，压力式细雾喷嘴能提供细密的水雾，具有独特的优点。
近几年许多学者对喷嘴的射流特性及雾滴粒子分布等情况进行了相关的研究。
其中，文[1]对高压细水雾灭火喷嘴的射流特性进行了理论分析，对索太尔平均直径随压力的变化关系进行了相关的研究。
文[2]主要对气液两相压力对雾化粒子尺寸的影响进行了实验研究，同时对单相喷嘴雾化的效果也进行了一定的研究。
文[3]对气动旋流雾化原油喷嘴的索太尔平均直径随压力的变化关系进行了相关研究。
文[4]对双路离心式喷嘴的索太尔平均直径随压力的变化关系进行了研究。
这些研究多数是针对气动喷嘴的雾化效果展开的，而有关以雾化水为主要目的的直接压力式细雾喷嘴的雾化特性的研究还比较少。
因此，对压力式细雾喷嘴的射流特性进行理论分析，对它的雾滴分布情况进行实验研究，不仅具有重要的理论意义，而且具有较强的现实意义。
1.射流特性分析水从喷嘴喷出后其流动的外部结构是典型的圆形紊动射流。
其流动的外部结构如图1所示。
其中，未受到外界空气卷吸影响而保持原来出口流速的中心部分称为核心区（图中的ACB区），之后的部分称为发展区。
从出口至核心区末端的部分为起始段，紊动充分发展以后的部分为主体段。
起始段与主体段之间为过渡段，过渡段较短，在分析中为简化起见将这一段忽略。
喷雾系统的工作段主要在主体段，因此外部雾化特性分析主要针对主体段。
高压细水雾喷头流量系数与雾场特性的关系
