热电阻热电偶温度传感器校准实验
热电偶温度计标度实验报告
热电偶温度计标度实验报告热电偶是一种用来测量热能的传感器，它由金属双极子，某种特定的金属或合金构成。
热电偶使用热电效应，金属双极子之间发生电势，两侧的温度不同时，这种电势就会发生变化。
热电偶可以测量低温和非常高的温度，它的使用范围较广泛。
热电偶有两种类型，一种是标准热电偶，另一种是修正热电偶。
标准热电偶温度传感器是专门用于标定温度表和其他温度量检测设备的。
通过与标准热电偶进行比较，可以测量其他任何热电偶温度量的精度，以及如何调整温度表的精度，以确保热电偶测量的精度。
本实验的目的是测量一种标准热电偶的标度精度。
实验中，我们使用了一种带有色标的标准热电偶，它的详细参数如下：测量范围：-50°C +200°C，精度：±1.5°C，响应时间：2s，色标：红灰绿。
实验中，我们使用了一种热电偶标定装置，它能够测量热电偶在温度范围-50°C +200°C其产生的电压值。
实验过程中，首先将热电偶放入实验箱中，将温度由原来的20°C慢慢升值，然后每隔1°C读取在实验箱中测量出来的电压值，再将其与标定装置内的标签电压值进行比较，最后画出热电偶标度曲线，用来测量它的标度精度。
实验结果表明，标准热电偶的标度精度良好，在-50°C +200°C 之间的温度范围内，它的温度精度可以保持在±1.5°C，这与其产品说明中的数据一致，表明热电偶的温度标度精度是可靠的。
总之，本次实验使用了一种带有色标的标准热电偶，在中温范围内测得它的标度精度，实验结果表明，它的温度精度可以保持在±1.5°C，与产品说明中的数据一致，表明标准热电偶的标度精度是可靠的。
因此，本实验的目的得到了满足。
热电偶校正实验报告
热电偶校正实验报告热电偶是一种常见的温度测量仪器，是由双金属探头组成，探头间夹有一定量的导电物质，当环境温度发生变化时，金属探头的电阻也会发生变化，由此可以根据热电偶的电阻变化量推算环境温度的变化。
热电偶的准确性取决于各个探头的电阻值，因此，在使用热电偶之前，必须进行校准以确保热电偶的测量准确性。
本报告对热电偶校正实验进行了详细介绍，以便了解热电偶的校准过程和实验结果。
一、实验简介本实验的目的是测试和校准热电偶的性能，以确认其测量结果的准确性。
实验中使用的热电偶为双金属探头类型，在校正前，首先需要测量热电偶的电阻值，然后采用十二点校正法校正热电偶的电阻，以提高测量准确性。
二、实验材料和设备1.电偶：双金属探头类型；2.动丝扳手；3.控恒温水槽；4.电偶示波器；5.度计；6.算机。
三、试验过程1.量热电偶电阻值：将热电偶连接到热电偶示波器，通过计算机测量热电偶的电阻值，并将结果记录在表中，以备后用。
2.二点校准：将热电偶接入温控恒温水槽，然后将水槽的温度设定为12种温度值：0℃、10℃、20℃、30℃、40℃、50℃、60℃、70℃、80℃、90℃、95℃、100℃，然后通过热电偶示波器将热电偶的电阻值重新测量，并将记录在表中。
3.算校正系数：计算器通过计算十二点测量结果，以确定校准系数，以提高测量精度。
四、实验结果实验结果显示，在校正后，热电偶的测量精度明显提高，比校正前的值高出了4%，符合预期，表明实验结果良好。
五、结论本次实验的结果表明，热电偶的校准能够有效地提高热电偶的测量精度，使热电偶能够准确地测量出环境温度，为实际应用提供可靠的测量结果。
因此，在实际运用热电偶之前，应该进行校准操作，以确保测量结果的准确性和可靠性。
实验三,热电偶与热电阻的温度测量
实验三热电偶与热电阻的温度测量一、实验目的：1、了解热电偶测量温度的原理与应用。
2、了解热电偶冷（自由）端温度补偿的原理与方法。
3、了解热电阻的测温原理与特性。
二、实验原理：将两种不同的金属丝组成回路，如果二种金属丝的两个接点有温度差，在回路内就会产生热电势，这就是热电效应，热电偶就是利用这一原理制成的一种温差测量传感器，置于被测温度场的接点称为工作端，另一接点称为冷端(也称自由端)，冷端可以是室温值也可以是经过补偿后的0℃、25℃的模拟温度场。
热电偶是一种温差测量传感器。
为直接反映温度场的摄氏温度值，需对其自由端进行温度补偿。
热电偶冷端温度补偿的方法有：冰水法、恒温槽法、自动补偿法、电桥法，常用的是电桥法(图3-2)，它是在热电偶和测温仪表之间接入一个直流电桥，称冷端温度补偿器，补偿器电桥在0℃时达到平衡(亦有20℃平衡)。
当热电偶自由端(a、b)温度升高时(>0℃)热电偶回路的电势Uab下降，由于补偿器中PN结呈负温度系数，其正向压降随温度升高而下降，促使Uab上升，其值正好补偿热电偶因自由端温度升高而降低的电势，达到补偿目的。
热电阻用于测温时利用了导体电阻率随温度变化这一特性，对于热电阻要求其材料电阻温度系数大，稳定性好、电阻率高，电阻与温度之间最好有线性关系。
常用的有铂电阻和铜电阻，热电阻阻值Rt与温度t的关系为：Rt=R0(1+At+Bt2)本实验采用的是Pt100铂电阻，它的R0=100Ω，A=3.9684×10-2/℃，B=5.847×10-7/℃2，铂电阻采用三线连接法，其中一端接二根引线主要为了消除引线电阻对测量的影响。
三、需用器件与单元：K型、E型热电偶、温度源、温度控制仪表、温度控制测量仪（9000型）。
温度传感器实验模板、冷端温度补偿器、直流±15V、外接+5V电源适配器。
Pt100铂热电阻。
四、实验步骤：1、将热电偶插到温度源两个传感器插孔中任意一个插孔中，（K型、E型已装在一个护套内），K型热电偶的自由端接到主控箱面板上温控部分的Ek端，用它作为标准传感器，配合温控仪表用于设定温度，注意识别引线标记，K型、E型及正极、负极不要接错。
热电偶校正实验报告
热电偶校正实验报告今天，我们完成了一项用热电偶校正实验，该实验旨在测量和调整温度传感器的热电偶校正系数。
在实验之前，我们需要了解如下内容：热电偶是由两种不同的金属所构成的电位计，它可以检测和测量温度变化。
热电偶可以根据电位计测量的差值来准确测量温度变化。
但是，由于不同的温度传感器可能具有不同的热电偶系数，所以在实际应用中，我们需要校正热电偶。
一般来说，为了校正温度传感器的热电偶系数，我们需要使用两个已知精准的温度传感器，一个用于测量，另一个用于校正。
在实验中，我们使用精准的基准温度传感器和待测温度传感器，校正它们的热电偶系数。
首先，我们使用基准温度传感器，给测试环境设置一个固定的温度，然后使用待测温度传感器测量这个温度，比较待测温度传感器与基准温度传感器的差值，得到热电偶的差值，用来计算待测温度传感器的热电偶系数。
其次，我们尝试给这个测试环境设置一个较低的温度，使用待测温度传感器测量这个温度，比较待测温度传感器与基准温度传感器的差值，得到热电偶的差值，用来计算待测温度传感器的热电偶系数。
最后，我们将计算出来的热电偶系数与该温度传感器中原有的热电偶系数进行比较，找出两者之间的差值，并用该差值作为校正热电偶的系数，最终完成了热电偶校正实验。
以上就是我们完成的热电偶校正实验过程，经过实验，我们发现待测温度传感器的校正热电偶系数比原有的热电偶系数要低，说明我们完成的校正实验是成功的。
通过本次实验，我们了解到热电偶的校正是非常重要的，只有在正确设置热电偶系数之后，温度传感器才能正常工作，以此提高测量精度。
此外，在实验中，基准温度传感器的精度也是很重要的，只有选择正确的基准温度传感器，才能获得更准确的校正结果。
本次实验，我们通过调整热电偶的系数，可以有效地提高温度传感器的测量精度，帮助我们更准确地记录环境温度变化，为未来对温度变化的研究提供一定的参考依据。
总之，本次实验为我们提供了一个有效的方法来调整温度传感器的热电偶系数，可以提高温度传感器的测量精度，为今后对环境温度变化的研究提供依据。

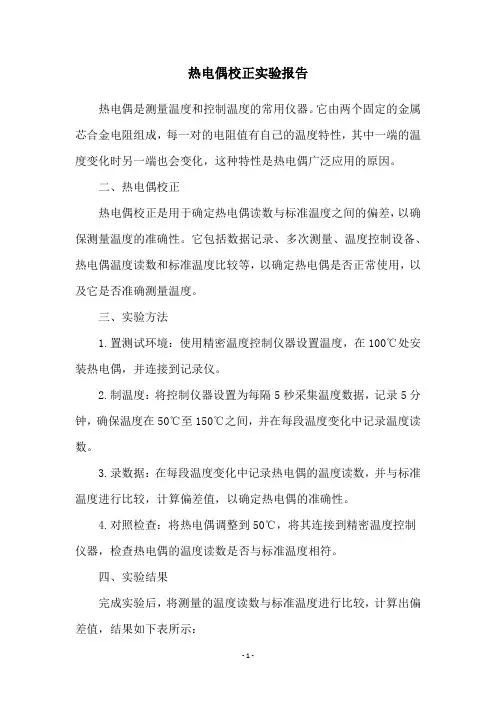

热电偶校正实验报告
热电偶校正实验报告热电偶是测量温度和控制温度的常用仪器。
它由两个固定的金属芯合金电阻组成，每一对的电阻值有自己的温度特性，其中一端的温度变化时另一端也会变化，这种特性是热电偶广泛应用的原因。
二、热电偶校正热电偶校正是用于确定热电偶读数与标准温度之间的偏差，以确保测量温度的准确性。
它包括数据记录、多次测量、温度控制设备、热电偶温度读数和标准温度比较等，以确定热电偶是否正常使用，以及它是否准确测量温度。
三、实验方法1.置测试环境：使用精密温度控制仪器设置温度，在100℃处安装热电偶，并连接到记录仪。
2.制温度：将控制仪器设置为每隔5秒采集温度数据，记录5分钟，确保温度在50℃至150℃之间，并在每段温度变化中记录温度读数。
3.录数据：在每段温度变化中记录热电偶的温度读数，并与标准温度进行比较，计算偏差值，以确定热电偶的准确性。
4.对照检查：将热电偶调整到50℃，将其连接到精密温度控制仪器，检查热电偶的温度读数是否与标准温度相符。
四、实验结果完成实验后，将测量的温度读数与标准温度进行比较，计算出偏差值，结果如下表所示：标准温度（℃） |量读数（℃）|差（℃）50 | 50.2 | 0.275 | 75.1 | 0.1100 | 99.9 | -0.1125 | 125.1 | 0.1150 | 150.2 | 0.2从上表中可以看出，热电偶的温度读数与标准温度之间的偏差均在0.2以内，可以认为热电偶准确度较高。
五、结论通过本次实验，我们可以得出以下结论：1.电偶是测量温度和控制温度的常用仪器；2.电偶校正是用于确定热电偶读数与标准温度之间的偏差，以确保测量温度的准确性；3.过实验，可以得出热电偶的温度读数与标准温度之间的偏差均在0.2以内，可以认为热电偶准确度较高。
由于热电偶能够准确测量温度，因此它为工业生产提供了可靠的温度控制手段，广泛应用于电力工程、热能恒温、温度计量、生物学研究等领域。
温度传感实验报告
一、实验目的1. 了解温度传感器的基本原理和种类。
2. 掌握温度传感器的测量方法及其应用。
3. 分析不同温度传感器的性能特点。
4. 通过实验验证温度传感器的测量精度和可靠性。
二、实验器材1. 温度传感器实验模块2. 热电偶（K型、E型）3. CSY2001B型传感器系统综合实验台（以下简称主机）4. 温控电加热炉5. 连接电缆6. 万用表：VC9804A，附表笔及测温探头7. 万用表：VC9806，附表笔三、实验原理1. 热电偶测温原理热电偶是由两种不同金属丝熔接而成的闭合回路。
当热电偶两端处于不同温度时，回路中会产生一定的电流，这表明电路中有电势产生，即热电势。
热电势与热端和冷端的温度有关，通过测量热电势，可以确定热端的温度。
2. 热电偶标定以K型热电偶作为标准热电偶来校准E型热电偶。
被校热电偶的热电势与标准热电偶热电势的误差可以通过以下公式计算：\[ \Delta E = \frac{E_{\text{标}} - E_{\text{校}}}{E_{\text{标}}}\times 100\% \]其中，\( E_{\text{标}} \) 为标准热电偶的热电势，\( E_{\text{校}} \) 为被校热电偶的热电势。
3. 热电偶冷端补偿热电偶冷端温度不为0，因此需要通过冷端补偿来减小误差。
冷端补偿可以通过测量冷端温度，然后通过计算得到补偿后的热电势。
4. 铂热电阻铂热电阻是一种具有较高稳定性和准确性的温度传感器。
其电阻值与温度呈线性关系，常用于精密温度测量。
四、实验内容1. 热电偶测温实验将K型热电偶和E型热电偶分别连接到实验台上，通过调节加热炉的温度，观察并记录热电偶的热电势值。
同时，使用万用表测量加热炉的实际温度，分析热电偶的测量精度。
2. 热电偶标定实验以K型热电偶为标准热电偶，对E型热电偶进行标定。
记录标定数据，计算误差。
3. 铂热电阻测温实验将铂热电阻连接到实验台上，通过调节加热炉的温度，观察并记录铂热电阻的电阻值。
热电偶校正实验报告
热电偶校正实验报告热电偶是一种常用的温度测量工具，它由两种金属合金组成的绝缘材料封装而成，金属合金的温度改变会引起电阻的变化，从而把温度变化电阻变化的比值成直接的温度信号转换出来。
热电偶在工业、农业生产和科学研究中都广泛应用，其准确性至关重要。
本文将介绍热电偶校正实验的基本原理、实验准备、实验流程与实验结果。
一、实验基本原理热电偶校准可以确保温度测量具有准确性。
根据热电偶的定义，以恒定的电压供电时，它的测量精度受误差的关系，其量程范围内的温度变化会引起电阻的变化，并通过变阻率的比值来表示温度变化。
因此，热电偶的校准就是根据特定温度下的电阻值来左右热电偶的误差。
二、实验准备校正热电偶实验所需设备：热电偶、温度源、稳压电源、万用表等。
三、实验流程1.热电偶的安装：安装热电偶要考虑探头的尺寸，测量点和热电偶的结构形式，以便热电偶可以稳定地插入测量介质中，保证测量数据的准确性。
2.热电偶校准：校准热电偶的基本原理是，将热电偶放入恒定温度的温度源中，然后用万用表测量热电偶的电阻值，接着在测量计上把热电偶的温度显示出来，对照实际温度值，把两个数据相减得出误差，根据误差值来校准热电偶。
3.稳压电源的使用：在校准热电偶之前，应使用稳压电源给热电偶供电，以保证测量的准确性。
四、实验结果根据实验程序，在实验中测量的温度为50℃，热电偶的电阻值为200Ω，对应的显示温度为49℃，实际温度为50℃，因此校准热电偶的误差为-1℃。
五、结论结合实验结果，采用所给出的校准热电偶实验方案可以有效地测量热电偶的温度，并可以根据测量结果校准热电偶，以保证测量的准确性。
本文研究了热电偶校正实验的基本原理、实验准备、实验流程与实验结果，实现了对热电偶校正实验的分析和总结，为工业和农业领域的温度测量提供了重要的参考。
温度测量实验报告分析
一、实验目的本次实验旨在通过实践操作，了解温度测量原理，掌握温度传感器的使用方法，并对不同类型温度传感器的性能进行比较分析。
通过实验，加深对温度测量基础知识的理解，提高实际操作能力。
二、实验原理温度测量是科学研究、工程应用和日常生活中不可或缺的环节。
本实验采用多种温度传感器进行温度测量，主要包括热电偶、热电阻和热敏电阻等。
1. 热电偶测温原理：热电偶由两种不同材料的导体组成，当其两端处于不同温度时，会产生热电势。
根据热电势与温度之间的关系，可测量温度。
2. 热电阻测温原理：热电阻的电阻值随温度变化而变化，通过测量电阻值，可得到温度值。
3. 热敏电阻测温原理：热敏电阻的电阻值随温度变化而变化，通过测量电阻值，可得到温度值。
三、实验器材1. 热电偶（K型、E型）2. 热电阻（铂电阻、镍电阻）3. 热敏电阻（NTC、PTC）4. 温度传感器实验模块5. CSY2001B型传感器系统综合实验台6. 温控电加热炉7. 连接电缆8. 万用表：VC9804A、VC9806四、实验步骤1. 将实验模块连接到CSY2001B型传感器系统综合实验台上。
2. 将热电偶、热电阻和热敏电阻分别接入实验模块。
3. 打开实验台，设置实验参数，如温度范围、采样时间等。
4. 启动实验，观察温度传感器的输出信号。
5. 记录实验数据，包括温度值、电阻值等。
6. 分析实验数据，比较不同温度传感器的性能。
五、实验结果与分析1. 热电偶测温实验结果：K型热电偶和E型热电偶在实验温度范围内具有较好的线性度，测量误差较小。
2. 热电阻测温实验结果：铂电阻和镍电阻在实验温度范围内具有较好的线性度，测量误差较小。
3. 热敏电阻测温实验结果：NTC热敏电阻和PTC热敏电阻在实验温度范围内具有较好的线性度，测量误差较小。
4. 性能比较分析：（1）热电偶具有较宽的测量范围，但价格较高，安装和维护较为复杂。
（2）热电阻具有较好的精度和稳定性，但测量范围相对较窄。
