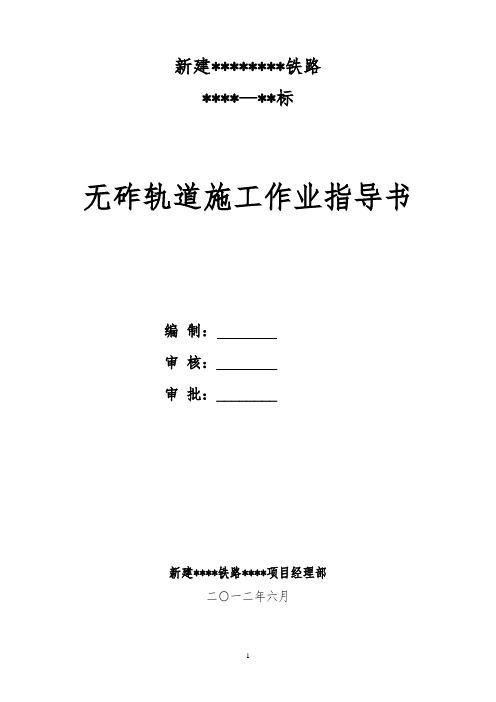

铁路隧道CRTSⅠ型双块式无砟轨道施工作业指导书

第 1 页 共 16 页 铁路隧道CRTSⅠ型双块式无砟轨道施工作业指导书 一、编制依据及原则 1、新建铁路《隧道内双块式无砟轨道设计图》（**施（轨）-02）； 2、《客运专线无砟轨道铺设条件评估技术指南》（铁建设[2006]158号）； 3、《铁路混凝土结构耐久性设计暂行规定》（铁建设[2005]157号）； 4、《铁路混凝土与砌体工程施工质量验收标准》（TB 10424-2003）； 5、《客运专线无砟轨道铁路工程施工技术指南》（TZ216-2007）； 6、《客运专线无砟轨道铁路工程测量暂行规定》（铁建设[2006]189号）； 7、《客运专线无砟轨道施工质量验收暂行标准》（铁建设函[2007]85号）； 9、《铁路隧道无砟轨道施工组织设计》。 二、适用范围

本作业指导书适用于新建铁路***标段隧道进口段CRTS I 型双块式无砟轨道结构施工。 三、主要设计技术标准及参数

1、CRTSI 型双块式无砟轨道由钢轨、扣件、双块式轨枕、道床板组成，结构高度为515mm，如图1所示。 2、施工工具轨采用60kg/m的新轨，其质量符合《250km/h客运专线60kg/m钢轨暂行技术条件》（铁科技函[2005]298号）及《客运专线和350km/h钢轨检验及验收暂行标准》（铁科技[2005]402号）的要求。 3、轨枕采用SK-2型双块式轨枕(图号《通线[2008] 2251-I》)，配套采用WJ-8A型扣件。过渡段轨枕采用《通线[2008] 2201》，基本轨采用WJ-7A型扣件，铺助轨扣件采用研线0607，轨枕间距为650mm。 第 2 页 共 16 页

图1 CRTSⅠ型双块式无砟轨道隧道断面图 4、扣件系统应符合《客运专线扣件系统暂行技术条件》（铁科技函[2006]248号）的规定。 5、隧道内道床混凝土连续浇筑在隧道仰拱回填层或混凝土底板上，混凝土等级为C40，直线地段结构尺寸为：宽度2800mm，厚度260mm。隧道内若有结缝，道床板应在结构缝处断开。 6、曲线超过设置在道床板上，采用外轨抬高方式，在缓和曲线内按线性完成过渡。本隧道进口段曲线段里程DK**～DK**，长度495.00m，曲线半径为10000m，缓和曲线按照允许速度200km/h设置曲线超高，超高为35mm。 7、排水系统设置:本隧道为双线隧道，直线地段在道床板顶面设置0.7%的横向排水坡，曲线地段利用超高后的坡面进行排水。 8、综合接地系统：无砟轨道中接地钢筋利用道床板内结构钢筋，取道床板上层钢筋设置3根钢筋（中间一根和两侧各一根）作为纵向接地钢筋，此3根纵向钢筋与横向结构钢筋及轨枕桁架钢筋间采用绝缘卡绝缘，每100m断开一次，每接地单元内取一根上层Φ16横向接地钢筋作为接地钢筋，与3根纵向 第 3 页 共 16 页

接地钢筋进行焊接后在线路外侧引出接地端子并用连接导线与贯通地线“T”型连接，横向接地钢筋与其余纵向结构钢筋采用绝缘卡绝缘。 9、连接钢筋在隧道基底范围采用RE500锚固胶固定。锚固胶主要性能指标：劈裂抗拉强度≥13Mpa、抗拉强度≥94Mpa、抗压强度≥99Mpa。 四、无砟轨道施工及施工工艺 （一）施工准备 1、根据无砟轨道施工要求，备齐设计图纸、变更设计文件、***公司下发的有关无砟轨道施工通知和技术要求等施工文件，并对所有设计文件进行复核无误方可使用。 2、进行无砟轨道铺设条件评估、验收。依据（《客运专线铁路无砟轨道铺设条件评估技术指南》铁建设【2006】158号）进行，按照无砟轨道沉降评估实施方案进行隧道基础沉降观测，并对观测数据进行整理分析，沉降趋于稳定、实测沉降总量不大于5mm时，可判定沉降满足无砟轨道铺设条件（预测的隧道基础工后沉降值不大于15mm）。 3、测量、检测、试验设备检定合格，满足施工精度要求，复测隧道洞内设计院提供的CPI、CPII、CPIII控制点，并报审复测成果报告审批使用。 4、对隧道二次衬砌、底板等砼质量进行地质雷达检测，对检测发现的缺陷、问题进行有针对性的整治，确保隧道达到无砟轨道铺设条件。 5、根据施工方案和作业指导书编制无砟轨道施工卡片和施工技术交底，并对技术人员和施工人员进行全面培训。 6、根据设计工程数量，提报材料计划，并考虑运输方案，以保证工程施工过程中材料的正常供应。提前进行市场调查，选择质优的原材料，需要通过招标综合比较，保证合格产品准时到场。 7、机械设备和检测设备进场并验收合格，满足精度控制要求。 （二）无砟轨道施工方法及工艺要求 第 4 页 共 16 页

1、CRTSⅠ型双块式无砟轨道施工工艺 CRTSⅠ型双块式无砟轨道施工主要包括轨道施工测量、工具轨排法施工、道床混凝土浇筑等方面,其施工工艺流程如图2 所示。

图2 隧道内双块式无砟轨道施工工艺流程图 2、CPIII平面控制网和高程网测设 CPIII平面控制网主要为铺设无砟轨道提供控制基准,是在CPⅠ、CPⅡ加密控制网基础上采用后方交汇法施测。每个自由测站以4～6对CPⅢ点为测量目标，每次测量应保证每个点被测量3次。高程控制测量每一测段应至少与3

模板及相关机具准备

铺设道床板纵向底层钢筋 轨排就位、安装钢轨调节器、粗调 准备支撑架 布枕、组装 工具轨排

铺设道床上层钢筋形成钢筋网架 安装侧向模板 原材料、模板、准备

精调并固定轨排、状态（绝缘性能）检查 道床混凝土浇筑、抹面 混凝土养护 钢轨支撑架拆除、清洗 质量检查

混凝土配置、 输送

测设基桩 隧底凿毛清洗

施工准备

销钉钻孔、布置销钉 第 5 页 共 16 页 个二等水准点进行联测，形成检核。CPⅢ平面控制网建立后,增设线路基标。基标分为控制基标和加密基标两种,是铺设和调整轨道的依据。控制基标直线60 m 设一个,曲线30 m 设一个。加密基标直线6.25 m 一个,曲线每3.25 m 设一个。如图3

图3 CPⅢ平面控制网测量网形示意图 3、施工步骤及施工内容 3.1隧底凿毛、冲洗、放样 道床板施工前，将道床板施工范围内前方200～300m隧底混凝土表面的杂物、废碴清除干净，然后对隧底混凝土底板表面进行凿毛，见新面不应小于50%，凿毛后，采用高压水枪和钢丝刷将混凝土碎片、浮砟、尘土等冲洗干净。浇注混凝土前仰拱回填层或混凝土底板表面应洒水湿润，并至少保湿2小时以上且无多余的积水，经过质检人员检查后应作好记录。 技术人员根据设计线路资料，采用全站仪直线地段每10m、曲线地段每5m放出线路投影中线，中线应用明显颜色标记，并根据几何关系用墨线弹出一侧轨枕边线和模板边线。同时用水准仪每10m、5m测出对应点位的实际标高。道床板下部无浮渣、灰尘及杂物；中线偏差不超过2mm；模板内边线偏差±2mm。 3.2铺设底层钢筋 隧道底板凿毛冲洗验收合格按设计间距铺设道床板纵向底层钢筋，道床板底层钢筋在加工场内完成下料制作，下料尺寸和弯折情况应设计相符。底板钢筋除纵、横向接地钢筋间按规定进行焊接外，其余纵、横向钢筋的交叉 第 6 页 共 16 页

点均要设置绝缘卡。 底板纵向受力钢筋采用搭接方式连接，相邻钢筋的搭接接头应相互错开，纵向钢筋搭接长度不小于70㎝，相邻搭接接头中心错开距离不小于100㎝，同一截面上的钢筋搭接率不大于50%。下层纵向钢筋距道床板底面的净保护层不小于35mm,曲线地段下层纵向钢筋与桁架钢筋保持最小20mm的净距。施工过程中纵横向钢筋布置均匀，间距及搭接宽度符合设计要求，吊卸过程中要采取措施防止钢筋变形。 3.3铺设轨枕、组装工具轨排、锚固销钉 采用人工、机械配合铺设双块式轨枕。测量人员应根据线路基桩在线路中线位置做出标记，即在混凝土支承层上每10m在轨枕中心位置标出一个点，然后将这些点用墨线连接起来，作为散布轨枕的中线。为方便施工，中线向两侧1.4m弹出立模位置。轨枕铺设位置允许偏差±1cm。 采用人工安装工具轨法进行轨排组装，利用双向同步电动扭力扳手紧固扣件，组装工具轨轨排，轨排组装的工序为：散枕→固定铁垫板→铺设钢轨→固定钢轨→轨排检查。轨排组装时铁垫板应居中，扣件扭矩应符合设计要求。 工具轨采用与正线轨型相同的的60kg/m新钢轨。工具轨进场后应对工具轨进行检验；在使用、拆卸、装载和运输过程中，应采取措施加强对工具轨的保护，防止工具轨变形、污染，并经常对工具轨进行检验，确保工具轨能满足施工要求。对不合格工具轨禁止投入使用。 当铺设调整好轨枕后，在路隧过渡段钻孔并安装钢销钉。钻孔后需要使用空气压缩机清理孔洞。埋设销钉时应绝对保证销钉孔钻在轨枕钢筋网格之间，且中心要垂直于支承层表面，并用植筋胶进行封锚。 轨排组装完成后，在每隔3根（曲线地段2根、工具轨接头处）轨枕之间的钢轨上各放置一对螺杆调整器。螺杆调整器安装位置要正确，螺杆必须始终竖直的位于轨道外侧，通过竖向螺杆调整轨排高低，通过水平调整螺栓对轨排方向进行调整。 3.4轨排粗调 根据测量班在水沟侧壁标注的高程、弹线以及当前仪器测量控制,使用全 第 7 页 共 16 页

站仪和人工配合起道机进行轨排粗调。利用道尺、方尺、垂球和3m小钢尺对轨排进行初步调整，实现轨排方向和标高处于正确位置，中线和标高均控制在5mm以内。 调整原则为先高程后中线。高程误差宁低勿高，中线误差越小越好。每5m根据设计轨面高程减去实测地面高程算出该点的差值（起道量）作为高程控制的依据。 将道尺置放于轨排上，并使其处于水平状态（水准泡居中），用3m的小钢尺进行测量轨道高程。在25m或12.5m轨排范围内均匀布置4对起道机，根据测量结果，将轨排依次均匀顶起，当3m小钢尺上读数接近起道量时（一般低3～5mm为宜），停止起道，然后将道尺放在轨排上，利用水平关系调整另一股钢轨到位。此时安装好调节器螺杆，拧紧螺杆使之受力后拆除起道机。最后利用轨距（1435mm）将方尺分中，并将垂球一端固定在分中心处，另一端自由下垂找线路投影中心点，将起道机安装在轨腰侧面顶推轨道，当垂球中心与线路投影中心重合时重新调整螺杆并使之受力，然后拆除起道机。 为确定轨排位置，必须给出轨排支撑螺杆调节器处每一横断面的里程。施工水准仪测量轨面高程，起落竖直调整装置，使轨顶标高满足设计值。 3.5绑扎上层钢筋、安装模板 3.5.1上层钢筋绑扎 上层钢筋在钢筋制作场下料加工，汽车运输至施工现场进行绑扎施工。上层纵向钢筋搁置在双块枕的桁架钢筋上，横向钢筋通过通过纵向钢筋进行定位。纵向受力钢筋采用搭接方式连接，相邻钢筋的搭接接头应相互错开，纵向钢筋搭接长度不小于70㎝，相邻搭接接头中心错开距离不小于100㎝，同一截面上的钢筋搭接率不大于50%。在施工过程中，要加大交底力度和过程控制，确保钢筋施工符合设计和规范要求，综合接地系统及绝缘设置符合要求。 进行钢筋施工时要按设计做好接地钢筋的施工，道道床板内纵向接地钢筋每100m单元用绝缘卡进行绝缘搭接，100m单元内纵、横向接地钢筋采用焊接，焊接长度长度单面焊不小于200mm，双面焊不小于100mm，焊接厚度不小于4㎜。
