四等水准测量与导线测量技术
四等水准测量_判断和选择
判断题1.在水准测量中，转点不需要计算其高程，只起传递高程的作用，但必须用尺垫。
…（）2.单一水准路线有附合水准路线、闭合导线和支水导线。
…（）3.在普通水准测量，必须保持前后视距完全相等。
…（）4.在普通水准测量，应必须保持前后视距基本相等。
…（）5.附合水准路线高差闭合差计算公式是：fh=∑h测-（H终-H始）。
…（）6.高差改正数的总合应与高差闭合差大小相等，符号相同。
…（）7.水准测量的计算检核中，前后视读数总和的差值应与每测站的高差总和、两已知点的高程之差相等。
…（）8.高差起伏较大地区，进行高差闭合差调整时通常按测站数进行改正。
…（）9.高差起伏较大地区，进行高差闭合差调整时通常按距离进行改正。
…（）10.保持前后视距相等，可以消除水准标尺的零点差。
…（）11.69.在四等水准测量中，黑面尺所测得的高差为-0.381m，红面尺测得的高差为-0.283m，则该测站的高差中数为-0.332m。
…（）12.在水准测量中，每测段测设偶数站是为了消除仪器下沉误差。
…（）13.在水准测量中，在两立尺点中间架设水准仪测得的高差与仪器在其他位置测得的高差不相等说明仪器的水准管轴和视准轴不平行。
…（）14.在三角高程测量、GPS高程测量、水准高程测量中，精度最高的是水准测量。
…（）15.用高差法进行普通水准测量的计算校核的公式是H始-H终。
…（）16.水准测量高差闭合的调整方法是将闭合差反其符号,按各测段的水准路线长度成比例分配或按测站数成比例分配。
…（）17.支水准路线,既不是附合路线,也不是闭合路线,要求进行多次测量,才能求出高差闭合差。
…（）18.为了消除i角误差,每测段水准路线的前视距离和后视距离之和应大致相等。
…（）19.测量时,记录员应对观测员读的数值,再复诵一遍,无异议时,才可记录在表中。
记录有误,用橡皮擦拭后重新填写。
…（）20.DS3表示每公里往返测高差中数的中误差为3mm。
…（）选择题1、水准测量时，如用双面水准尺，观测程序采用“后-前-前-后”，其目的主要是消除（）Ａ.仪器下沉误差的影响；Ｂ.视准轴不平行于水准管轴误差的影响；Ｃ.水准尺下沉误差的影响； D.水准尺刻划误差的影响。
水准测量技术要求
表4.2.1水准测量的主要技术要求 平地㎜ 4 12420630—表4.2.1 水准测量的主要技术要求注：1 结点之间或结点与高级点之间，其路线的长度，不应大于表中规定的0.7倍。
2 L 为往返测段、附合或环线的水准路线长度（km ）；n 为测站数。
3 数字水准仪测量的技术要求和同等级的光学水准仪相同。
表4.2.4 水准观测的主要技术要求注 1 二等水准视线长度小于20m 时，其视线高度不应低于0.3m 。
2 三、四等水准采用变动仪器高度观测单面水准尺时，所测两次高差较差，应与黑面、红面所测高差之差的要求相同。
3 数字水准仪观测，不受基、辅分划或黑、红面读数较差指标的限制，但测站两次观测的高差较差，应满足表中相应等级基、辅分划或黑、红面所测高差较差的限值。
表4.2.6 跨河水准测量的主要技术要求注：1 一测回的观测顺序：先读近尺，再读远尺；仪器搬至对岸后，不动焦距先读远尺，再读近尺。
2 当采用双向观测时，两条跨河视线长度宜相等，两岸岸上长度宜相等，并大于10m ；当采用单向观测时，可分别在上午、下午各完成半数工作量。
水准测量的数据处理，应符合下列规定：1 当每条水准路线分测段施测时，应按（4.2.7-1）式计算每km 水准测量的高差偶然中误差，其绝对值不应超过本章表4.2.1中相应等级每千米高差全中误差的1/2。
M ∆ = 4.2.7-1式中，M ∆ ---高差偶然中误差（㎜）；∆---测段往返高差不符值（㎜）；L---测段长度（km）；n---测段数。
2 水准测量结束后，应按（4.2.7-2）式计算每千米水准测量高差全中误差，其绝对值不应超过本章表4.2.1中相应等级的规定。
M W = 4.2.7-2式中，M W---高差全中误差（㎜）；W---附合或环线闭合差（㎜）；L---计算各W时，相应的路线长度（km）；N---附合路线和闭合环的总个数。
3 当二、三等水准测量与国家水准点附合时，高山地区除应进行正常位水准面不平行修正外，还应进行其重力异常的归算修正。
导线控制测量
光电测距导线的主要技术要求表 6-1钢尺量距导线的主要技术要求 表 6-2 在已经有基本控制网的地区测绘大比例尺地形图，应该进一步的进行加密，布设图根控制网，以此测定测导线控制测量第一节 控制测量概述测量工作必须遵循“从整体到局部，由高级到低级，先控制后碎部”的原则，即先在全测区范围内，选定 若干个具有控制作用的点位，组成一定的几何图形，以较精确的方法，测定这些点位的平面位置和高程。
测定控制点的工作，称为控制测量。
控制测量分为平面控制测量和高程控制测量。
平面控制测量是测定控 制点的平面位置 ，高程控制测量是测定控制点的高程 。
一、平面控制测量由于控制点间所构成的几何图形的不同，平面控制测量又分为三角测量和导线测量。
如图 6-1 所示，将控 制点 、 、 、 、 、 、 、 组成相互连接的三角形，测量出 1~2 条边作为起算边（或称为基线）的长度， 如图中 、 边，并测量所有三角形的内角再根据已知边的坐标方位角、已知点的坐标，求出其余各点的坐 标。
也可以用导线测量方法建立，如图 6-2 所示，将控制点 、1、2、3、4 用折线连接起来，测量各边的 边长和各转折角，由起算边 的坐标方位角和 点的坐标，也可算出另外一些转折点的坐标。
用三角测量和 导线测量的方法测定的平面控制点分别称为三角点和导线点。
在全国范围内统一建立的控制网，称为国家控制网。
国家平面控制网分为一、二、三、四等，主要通过精 密三角测量的方法，按着先高级、后低级，逐级加密的原则建立的。
它是全国各种比例尺测图的基本控制 和各项工程基本建设的依据，并为研究地球的形状和大小、军事科学及地震预报等提供重要的研究资料。
近些年来，随着科学技术的不断发展， 全球定位系统已经得到了广泛的应用，目前，全国 大地网已经布 设完成，这些先进的测量方法精度高、效率高、操作方便，具有很多的优越性，现在，正逐步普及应用于 各项工程建设的工程测量工作当中，并获得较好的经济效益。
水准测量实习报告范文（通用5篇）
水准测量实习报告时间过得真快，一段时间的实习生活已经结束了，回顾过去的实习经历，倍感充实，收获良多，是时候写一篇实习报告好好总结一下了。
但很多人说起写实习报告都是毫无头绪吧！下面是小编收集整理的水准测量实习报告范文（通用5篇），希望能够帮助到大家。
水准测量实习报告1一、实习时间和实习地点实习时间为七天，在这七天里不包括周末，周末正常休息。
实习的地点为校内的公路上。
20xx年6月1日至20xx年6月10日二、实习目的和任务实习的目的(一)掌握水准仪的安置、瞄准、精平、读数、。
首先，是安置水准仪，张开三脚架，调节其长度，使架头大致的水平，压紧脚架，将仪器从箱中取出，放在脚架上，并把连接螺旋拧紧。
其次，是进行粗平，先将三个脚螺旋的高度调成一样，并处于剧中的位置，然后用手前后左右的移动脚架的一条腿，使圆气泡大致居中，旋转角螺旋，使气泡居中。
然后，在读数之前，应用微倾螺旋调整管水准器泡居中，使实现精确水平。
最后，是读数转动目镜调焦螺旋，使十字丝清晰。
转动仪器，用仪器的粗瞄准器瞄准标尺，拧紧制动螺旋。
转动物镜调焦螺旋，使水准尺分化清晰，再旋转水平微动螺旋，使十字丝的竖丝贴近水准尺的边缘。
转动微倾螺旋，使符合水准器气泡影像严格符合。
先估读毫米数，然后米、分米、厘米共四位数一起读出，以毫米为单位。
(二)熟悉微倾式水准仪及自动安平水准仪的基本构造和性能，使用方法水准仪主要是有望远镜、水准器、基座三部分组成。
望远镜由物镜、目镜、调焦螺旋、和十字丝分划板组成。
物镜：将远处的目标在十字丝附近形成缩小而明亮的实像。
调焦螺旋：通过其改变等效焦距，再通过目镜的作用，就可以清晰的看到放大的十字丝和目标影像。
十字丝分划板：其中横丝是用来测高差，而上下两条短丝称为视距丝，用来测量距离。
视准轴望远镜的物镜光心与十字丝中心的连线。
视场：望远镜静止不动时，通过望远镜所能看到的空间。
视差：当望远镜瞄准目标后，眼睛在目镜处上下左右的做少量的移动，发现十字丝和目标有着相对的运动。

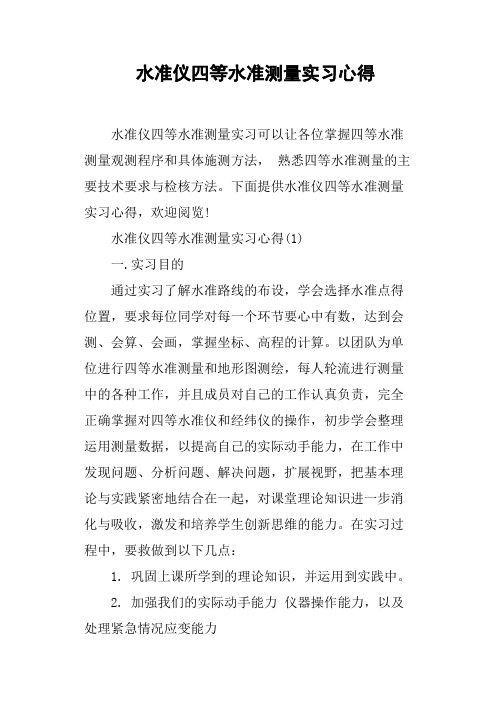

水准仪四等水准测量实习心得
水准仪四等水准测量实习心得水准仪四等水准测量实习可以让各位掌握四等水准测量观测程序和具体施测方法，熟悉四等水准测量的主要技术要求与检核方法。
下面提供水准仪四等水准测量实习心得，欢迎阅览!水准仪四等水准测量实习心得(1)一.实习目的通过实习了解水准路线的布设，学会选择水准点得位置，要求每位同学对每一个环节要心中有数，达到会测、会算、会画，掌握坐标、高程的计算。
以团队为单位进行四等水准测量和地形图测绘，每人轮流进行测量中的各种工作，并且成员对自己的工作认真负责，完全正确掌握对四等水准仪和经纬仪的操作，初步学会整理运用测量数据，以提高自己的实际动手能力，在工作中发现问题、分析问题、解决问题，扩展视野，把基本理论与实践紧密地结合在一起，对课堂理论知识进一步消化与吸收，激发和培养学生创新思维的能力。
在实习过程中，要救做到以下几点：1. 巩固上课所学到的理论知识，并运用到实践中。
2. 加强我们的实际动手能力仪器操作能力，以及处理紧急情况应变能力3. 锻炼我们的团队意识，以及我们的组织能力，团队容洽力。
4. 掌握精密水准仪和经纬仪的测量方法。
5. 巩固水准记录和高差计算，学会画地形图。
二.正文1. 四等水准测量安排时间及任务要求：第18周进行四等水准测量，周一早上一二节到0629进行实习动员，之后到五栋领取仪器进行水准测量，路线为环绕桂林理工大学雁山校区，进行闭合水准测量，起点为三栋广场前右下坡的一已知高程点，要求周四下午完成测量任务，每人完成1.52KM的四等水准测量、记录和计算工作。
每组配置的仪器：四等水准仪1台、水准三角架1个、水准尺2根、脚架2个、草帽六顶。
作业方法：用水准测量方法测定高差hAB。
在A、B 两点上竖立水准尺，并在A、B两点之间安置架可以得到水平视线的仪器即水准仪，设水准仪的水平视线截在尺上的位置分别为M、N，过A点作一水平线与过B点的竖线相交于C。
因为BC的高度就是A、B两点之间的高差hAB。
导线测量
ˆ V i i
1
§6-3 导线测量 • 四、闭合导线坐标计算
4．坐标增量闭合差的计算与调整 （1）计算坐标增量闭合差：
f x x 测 x 理 x 测 f y y 测 y 理 y 测
导线全长闭合差:
f
f x2 f y2
1
§6-5 交会定点
推导： X X D cos X D cos( ) p A AP AP A AP AB
D AP
sin D AB 则sin( )
sin (cos AB cos sin AB sin ) X P X A DAB sin cos sin cos sin (cos AB cos sin AB sin ) /(sin sin ) X A DAB (sin cos sin cos ) /(sin sin ) D cos ABctg DAB sin AB X A AB ctg ctg ( X X A )ctg (YB YA ) X Actg X B ctg (YB YA ) XA B ctg ctg ctg ctg
1
S12
2 S23
2
3
S34
(XC,YC)
(XB,YB)
观测数据：连接角B 、C ； 导线转折角1, 2, 3 ,4 ； 导线各边长SB1，S12，……，S4C。
1
§6-3 导线测量
• 一、导线测量的布设形式
3.支导线 支导线的点数不宜超过2个，仅作补点使用。
A、B为已知边，点1、2为新建支导线点。
1
§6-3 导线测量
水准测量的主要技术要求
一．控制测量1.1 高程控制测量(1)三、四等水准测量的要求和施测方法是：①三、四等水准测量使用的水准尺，通常是双面水准尺。
两根标尺黑面的尺底均为0，红面的尺底一根为4.687m ，一根为4.787.m 。
②视线长度和读数误差的限差见下表，高差闭合差的规定见下表。
三、四等水准测量限差表(2) 水准测量的主要技术要求为了工程建设的需要所建立的高程控制测量，采用二、三、四、五等水准测量及直接为测地形图用的图根水准测量，其要求列于下表。
水准测量的主要技术要求420630—40124121.2 平面控制测量闭合导线起止于同一已知点的导线，称为闭合导线，也称环形导线。
导线从已知点出发，最后仍回到出发点，形成一闭合多边形。
由于它本身具有严密的几何条件，因此能起检核作用。
故闭合导线不但适用于平面控制网的加密，也适用于独立测区的首级平面控制。
（1）量边导线边长可用光电测距仪测定，测量时要同时观测竖直角，供倾斜改正之用。
对于图根导线，用一般的方法往返丈量或同一方向丈量两次。
电磁波测距的主要要求级数指标见下表。
电磁波测距的主要技术要求（2）测角用测回法施测导线左角（位于导线前进方向左侧的角）或右角（位于导线前进方向右侧的角）。
一般在附合导线中，测量导线左角，在闭合导线中均测内角。
若闭合导线按反时针方向编号，则其左角就是内角。
不同等级导线的测角技术要求已经列入下表。
图根导线一般用DJ6级光学经纬仪测一个测回，若盘左、盘右测得的角值的较差不超过40”,则取其平均值。
水平角方向观测的技术要求。
工程测量实训报告范文3000字
工程测量实训报告范文 3000 字实训是工程测量教学的重要组成部份，除验证课堂理论外，还是稳固和深化课堂所学知识的环节，更是培养学生动手能力和训练严格的科学态度和作风的手段。
以下是工程测量实训报告范文 3000 字，欢迎参考!本次实训主要是稳固课堂学习成果。
更加详尽地了解经纬仪和水准仪的构造及使用方法。
譬如：整平，对中，瞄准，读数等。
内容主要是四等水准测量和闭合导线测量两个实训工程。
通过实训外业工作可以使我们能够更加深刻地理解四等水准测量和闭合导线测量原理、步骤及本卷须知，掌握水准仪和经纬仪的使用方法，并做到熟练应用，以便在日后的工作应用中能够得心应手，运用自如。
而实训过程中的内业工作是为了使我们能够更加坚固地掌握数据的记录及其计算，从而做到准确做到测量工作的准确性。
综合来说，这次实训使我们更加详尽地了解到测量工作的实际操作性和艰辛性。
增强了自身的职业意识和吃苦耐劳精神，对日后的工作有了较客观的认识。
此次实训我们实行分组制，每组五至六人不等，设组长(包括行政、后勤、技术等)一人。
我们为第七组，包括组长在内的五人。
各人虽没有明确的分工，但都有自己的擅长方面，配合合理、积极、高效。
由此我们组在组长思路清晰的带着下完成为了各测站的测量任务。
此次测量我们选择的地点是风景秀媚怡人的唐岛湾滨海公园，此处吸引我们的主要原因是较近的间隔(离理工大较近，搬运仪器方便)和合理的地势(便于测量)以及旖旎的体面。
唐岛湾北临繁忙的滨海公路，南靠波涛不甚汹涌的唐岛湾，视野开阔。
公园内部，也就是测区内有木质桥梁，可以称之为小桥流水;高耸的银杏树，杉木，松树;上下不一的台阶;草坪;喷泉。
这样测量工作就要在桥梁上发展，经受震动和风的影响。
还有树木的阻挡影响视线，台阶影响地面点的定位，草坪仪器的安置整平。
南部测量点多为折线，地势较复杂，北侧沿路沿分布，地势较平整，都分布在路边步行路上。
在总长度 1082 多米的路线上分布13 个点，形成一个闭合导线。
导线测量规范
导线测量规范(Ⅰ）导线测量的主要技术要求各等级导线测量的主要技术要求，应符合表3.3.1的规定。
注：1 表中n为测站数。
2 当测区测图的最大比例尺为1：1000时，一、二、三级导线的导线长度，、平均边长可适当放长，但最大长度不应大于表中规定相应长度的2倍。
3.3。
2 当导线平均边长较短时，应控制导线边数不超过表3.3。
1相应等级导线长度和平均边长算得的边数；当导线长度小于表3。
3.1规定长度的1/3时，导线全长的绝对闭合差不应大于13㎝.3.3。
3 导线网中，结点与结点、结点与高级点之间的导线段长度不应大于表3.3.1中相应等级规定长度的0.7倍。
（Ⅲ）水平角观测3。
3.7 水平角观测所使用的全站仪、电子经纬仪和光学经纬仪，应符合下列相关规定：1 照准部旋转轴正确性指标:管水准器气泡或电子水准器长气光在各位置的读数较差，1秒级仪器不应超过2格，2秒级仪器不应超过1格，6秒级仪器不应超过1.5格。
2 光学经纬仪的测微器行差及隙动差指标：1秒级仪器不应大于1秒，2秒级仪器不应大于2秒。
3 水平轴不垂直于垂直轴之差指标；1秒级仪器不应超过10秒，2秒级仪器不应超过15秒,6秒级仪器不应超过20秒。
4 补偿器的补偿要求:在仪器补偿器的补偿区间，对观测成果应能进行有效补偿。
5 垂直微动旋转使用时,视准轴在水平方向上不产生偏移。
6 仪器的基座在照准部施转时的位移指标:1秒级仪器不应超过0.3秒,2秒级仪器不应超过1秒，6秒级仪器不应超过1.5秒.7 光学（或激光）对中器的视轴（或射线）与竖轴的重合度不应大于1㎜.3。
3。
8 水平角观测宜采用方向观测法，并符合下列规定:1 方向观测法的技术要求,不应超过表3.3。
8的规定。
表3.3。
8水平角方向观测法的技术要求注；1 全站仪、电子经纬仪水平角观测时不受光学测微器两次重合读数之差指标的限制.2 当观测方向的垂直角超过±30的范围时，该方向2C互差可按相邻测回同方向进行比较，其值应满足表中一测回内2C互差的限值。
导线测量的实习报告3篇
导线测量的实习报告3篇导线测量的实习报告篇1一．实习目的：1．练习水准仪的安置、整平、瞄准与读数和怎样测定地面两点间的高程；2．掌握经纬仪对中，整平，瞄准与读书等基本操作要领；3．掌握导线的内业计算；4．培养学生综合应用测量理论知识分析解决测量作业一般问题的能力。
二．任务：1．控制点高程测量；2．导线长度测量；3．水平角度测量；4．闭合导线内业计算；5．标记点之记，完成成果。
三．要求：1．掌握水准仪、经纬仪、等一些主要仪器的性能和如何操作使用；2．掌握数据的计算和处理方法；3．掌握四等水准测量和三级导线测量的规范。
四．实习方法：自动安平水准仪、DJ6经纬仪的使用。
实习内容一．实习项目：1．外业测量：（1）测量控制点高程；（2）测量控制点间距离；（3）测量闭合导线内角。
2．内业计算：（1）计算控制点间高差，推算各点间高程；（2）计算个控制点间距离及相对误差；（3）计算个内角闭合差及内角；（4）根据以上计算数据推算个点坐标。
二．测区概述：测区为校园内测量实训场，面积大约30亩。
地势平坦，有花园、小树林。
其中有几个建筑物分别为球场、校医务室等。
测区内有个小湖。
测区周围有安澜路、求新路、启智路等。
三．作业方法及技术要求：（一）四等水准测量：用水准测量方法测定高差hAB。
在A、B两点上竖立水准尺，并在A、B两点之间安置—架可以得到水平视线的仪器即水准仪，设水准仪的水平视线截在尺上的位置分别为M、N，过A点作一水平线与过B点的竖线相交于C。
因为BC的高度就是A、B两点之间的高差hAB。
1．每一站的观测顺序后视水准尺黑面，使圆水准器气泡居中，读取下、上丝读数，转动微倾螺旋，使符合水准气泡居中，读取中丝读数。
前视水准尺黑面，读取下、上丝读数，转动微倾螺旋，使符合水准气泡居中，读取中丝读数。
前视水准尺红面，转动微倾螺旋，使符合水准气泡居中，读取中丝读数；后视水准尺红面，转动微顿螺旋，使符合水准气泡居中，读取中丝读数。
