电光400A馈电开关经验总结

.
;.
电光400A馈电开关经验总结

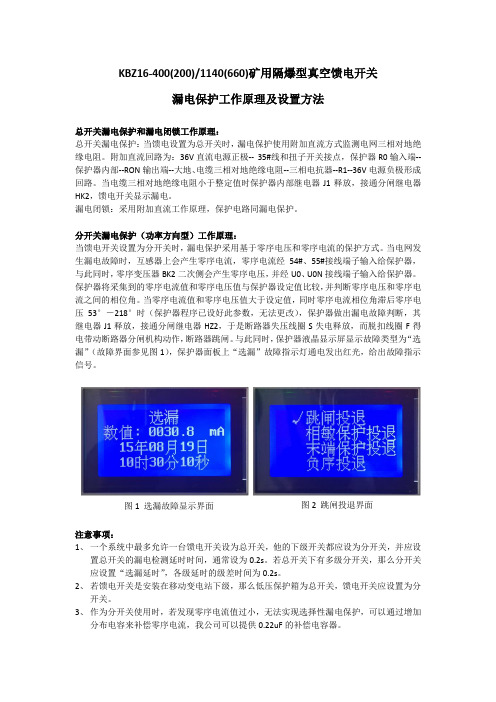

1、部件介绍： 右侧两个36v继电器，靠里是合闸继电器——HJ、靠外是脱扣继电器——TJ。最外面是延时继电器——SJ。 开关电源输入AC127V（可以直接输入AC220V），输出直流+5V、+12V、-12V，24V，36V。 保护的2# 、3#合闸按钮，在保护右下侧接线排的第1，第2。7# 、8#分闸按钮，在保护右下侧第3，第5。 K02 、K02K是常开接点，控制断路器内部的维持小线圈。 K02、K02B是常闭接点，闲置。 K01、K01K是常开接点，控制SJ。 K01、K01B是常闭接点，不清楚控制什么。 真空断路器上部是电源侧、下部是负荷侧。接线腔靠后是电源，靠怀里是负荷。原因是开关腔内大线交叉。这种接线方式与华鑫馈电接线腔正好相反。华鑫馈电接线腔，靠后是负荷，靠怀里是电源。 断路器上部两根小线直接给控制变压器。负荷侧接线柱3根小线直接给三相电抗器，用于总开关做漏电保护。这5根小线都不经过大插头，原因是电压过高。 “风电闭锁”状态设“常开”时，两FDW端子必须开路；设“常闭”时，两FDW端子必须短接。 密码：进入整定修改1111；进入其它参数1234 2、状态： 送电时：TJ吸合一下，马上释放，此时SJ吸合（红灯亮）。 待机时：HJ、TJ不吸合，SJ吸合亮红灯。 合闸时：HJ继电器吸合一下，断路器吸合，机械维持——称机保持。 电气分闸时（门上按钮）：TJ吸一下。 机械分闸时（右侧按钮）：里面机械推入脱扣。 3、故障现象、原因： 上数第一保险吹，显示正常，合闸时只吸一下，维持不住，同时事件灯亮。 第二保险吹，显示正常，SJ不吸合红灯不亮。按下合闸按钮时，HJ不吸合、断路器不吸合。 第三保险吹，显示屏黑，SJ不吸合红灯不亮，TJ吸合。 大保险吹，显示屏黑，控制电压全无。 丢失SJ，显示正常， 故障显示“远方分励或风电瓦斯闭锁”：解决的办法是打开上接线盖将端子FDW的状态改变——如果是短接的就需要解开，如果是开路的就需要短接，这样就能够重新进入参数也能够送电了。
“风电闭锁”状态设“常开”时，FDW必须开路；设“常闭”时，
FDW必须短接。
改变参数“风电闭锁”状态后，参数不能够再进入也不能送电。解决
的办法是打开上接线盖将端子FDW的状态改变——如果是短接的就需要
解开，如果是开路的就需要短接，这样就能够重新进入参数也能够送电了。
4、判断保护好坏：
如果无故障显示、合不起闸。
短接K01、K01K，短接K02 、K02K，如果能够合闸，则属于保护
坏；如果仍然合不起闸，则不属于保护原因。
5、电光馈电开关作为联锁开关。（1）首先进入参数“出口选择”（有
的开关是进入“软件选择”），输入密码1234，再进入“风电瓦斯闭锁”，
按↓选择“常闭接点”。（2）将风电、瓦斯电接点串联在FDW+、FDW-
端子。这样接通FDW+、FDW-就能够合闸和维持合闸，断开FDW+、FDW-
就跳闸和不能合闸。
6、建议：
（1）出厂时“风电瓦斯闭锁”，设置“常闭接点”。接线腔 FDW+、
FDW-用小线短接。这样的话，电工就方便地知道FDW+、FDW-的短接小线是
用于联锁的；也省的电工修改参数。
（2）改变参数“风电闭锁”状态后，也要能够再次进入参数进行修
改。没有必要打开上接线盖将端子FDW的状态改变——如果是短接的就
需要解开，如果是开路的就需要短接。
7、电光馈电开关优点：
保护与显示一体，金属外壳，体积较小，方便更换。中文显示，直观。
具有电压、三相电流、分合状态、故障显示、时间显示。数字式调整定，
克服了电位器或波段开关高故障的弊端。相敏保护、相不平衡保护、缺相
保护、过载保护、短路保护、漏电保护、欠压保护可调、过压保护可调。
600V与1140V可选择，通过参数选择。具有风电闭锁、瓦斯电闭锁、远
方跳闸。而且可通过参数设置常开或常闭。保护可以关闭，用于判断保护
是否故障，也可以在停止生产的前提下临时开机。关闭保护后有警示。
三级密码，权限分明。总开关和分开关共用，由钮子开关切换。方便
用户。具有485通讯。可拉出小车结构，方便处理故障、方便更换机芯。
北京普润的保护还有电度表、远方合闸、分闸功能，电光应该改
进。
.
;.
