配电设计方案说明
配电专项设计方案范本
一、项目背景本项目为某住宅小区配电系统改造工程，旨在提高小区电力供应的可靠性、安全性及经济性。
原配电系统存在供电能力不足、设备老化、安全隐患等问题，不能满足日益增长的电力需求。
本次改造工程将采用先进的技术和设备，对原有配电系统进行升级改造。
二、设计原则1. 安全可靠：确保配电系统在正常运行和故障情况下，都能满足安全、可靠的要求。
2. 经济合理：在保证安全、可靠的前提下，合理选择设备、材料，降低工程成本。
3. 高效节能：采用节能型设备，提高配电系统运行效率，降低能耗。
4. 易于维护：系统设计应便于运行、维护和检修。
三、设计内容1. 配电系统改造方案（1）高压配电室改造：更换老旧设备，提高供电能力；增设母线分段，实现故障隔离；增设接地系统，提高安全性。
（2）低压配电室改造：优化配电柜布置，提高设备利用率；更换老旧设备，提高供电能力；增设母线分段，实现故障隔离；增设接地系统，提高安全性。
2. 设备选型（1）高压设备：选用性能优良、可靠性高的高压设备，如高压开关柜、变压器等。
（2）低压设备：选用节能、高效、可靠的低压设备，如低压开关柜、电缆、配电箱等。
3. 电缆敷设（1）高压电缆：采用高压电缆桥架敷设，提高安全性。
（2）低压电缆：采用低压电缆桥架敷设，便于维护和检修。
4. 接地系统（1）高压接地：采用接地网、接地棒、接地线等组成接地系统，确保接地电阻符合要求。
（2）低压接地：采用接地线、接地棒等组成接地系统，确保接地电阻符合要求。
四、施工组织1. 施工队伍：选用具有丰富经验的专业施工队伍，确保工程质量。
2. 施工进度：根据工程量及工期要求，合理安排施工进度，确保工程按时完成。
3. 施工安全：严格执行施工安全规定，确保施工人员生命财产安全。
4. 施工质量：严格控制施工质量，确保工程达到设计要求。
五、效益分析1. 提高供电可靠性：改造后的配电系统供电能力显著提高，故障率降低，满足小区居民日益增长的电力需求。
供配电设计方案范文
供配电设计方案范文配电设计方案是建筑电气设计的重要组成部分，其目的是为了确保建筑物内的电力系统安全可靠，并满足正常运行的需求。
在设计配电系统时，需充分考虑建筑物的用电负荷、线路布置、设备选型、电力安全保护以及后期维护等因素。
下面是一个示例的配电设计方案，具体内容如下：一、设计目标本配电设计方案的目标是为了满足建筑物的用电需求，确保电力系统安全可靠运行，同时考虑节能减排的要求。
设计中应注重选择高效节能的设备，并合理布局线路，以保证电力负荷的均衡分配和电能的有效利用。
二、用电负荷计算根据建筑物的用电需求和相关规范要求，进行用电负荷计算。
计算过程中要考虑到建筑物的各个用电区域、设备功率、同时使用率等因素，并结合历史用电数据进行合理推算。
通过用电负荷计算，确定建筑物的总功率需求和各个分区的负荷情况。
三、线路布置设计在对用电负荷进行了合理计算后，根据负荷情况进行线路布置设计。
主要包括主干线路、支路线路和终端电器的布置。
在布置时，要注重线路的合理划分，合理定位插座和开关的位置，以及保证线路的足够载流能力和短路能力。
四、设备选型根据用电负荷计算结果和线路布置设计的要求，选择合适的配电设备。
包括低压断路器、开关柜、电力接触器、电缆桥架、配电箱等。
在选型时，要根据建筑物的用电负荷特点和工作环境的要求，选择具有高效节能、可靠性好、安全性高的设备。
五、电力安全保护设计电力安全保护是配电设计中至关重要的一环。
包括过载保护、短路保护、接地保护等。
在设计中，要合理设置各个保护装置的参数，以便在发生异常电流或电压情况时，能够及时切断电路，保证安全使用电力。
六、后期维护管理为了保证电气系统的长期安全运行，需要进行后期的维护管理。
包括定期巡检、设备保养、故障排除等。
同时，还需要制定完善的维护计划和管理制度，确保维护工作的有序进行。
在设计中要充分考虑到维护管理的要求，合理布置设备，并考虑到维护人员的操作便利性。
七、配电设计方案总结通过以上设计内容的实施，可以满足建筑物的用电需求，保证电气系统的运行安全可靠，并能够在后期的维护管理中得到有效保障。
供配电工程方案设计内容
供配电工程方案设计内容一、工程概述本工程为某公司新建办公楼配电工程，建筑总面积约为10000平方米，共有5层楼，其中包括地下一层和地上4层。
本工程的主要任务是为办公楼提供安全可靠的配电系统，满足建筑内各种用电设备的供电需求，保证正常生产和办公需求。
二、配电系统规划1. 配电系统总体规划在办公楼的新建配电工程中，应采用低压供电系统。
根据建筑面积和用电需求，工程应设计主配电房1个，分配电房6个，低压配电线路，配电自动化控制系统等。
2. 主配电房规划主配电房位于地下一层，配电变压器室和配电室相连，设置5台1600KVA的变压器和5台1000KVA的变压器，满足对整个建筑的用电需求。
为了保证变压器的安全运行，应设计好通风系统和消防设备。
3. 分配电房规划分配电房位于不同楼层，每层楼设置一个分配电房，主要负责将从主配电房送来的电力分配到各楼层的用电设备上。
在每个分配电房内应设置配电柜、断路器、保护开关等设备，以及相应的安全控制系统和消防设备。
4. 低压配电线路规划整个建筑的低压配电线路应保证合理布局，避免线路交叉和混乱，确保易于检修和维护。
在设计配电线路时，应充分考虑建筑的结构和布局，合理设置支路和管线，减少漏电和线路故障的风险。
5. 配电自动化控制系统为了提高配电系统的安全性和稳定性，应引入配电自动化控制系统，实现对配电设备和线路的实时监控和远程控制。
配电自动化控制系统应设计成能够自动识别故障、报警和保护的系统，保障电力系统的安全运行。
三、配电系统设计1. 电力需求计算在配电系统设计之前，需要对整个建筑的用电设备进行管控，统计各种用电设备的功率、用电时段和负荷特性，计算出整个建筑的电力需求，并根据需求确定总配电功率和主要配电设备的配置。
2. 电气设备选型根据电力需求计算结果，应选用符合国家标准和建筑需求的电气设备。
主要包括变压器、配电柜、断路器、保护开关、电缆线路等设备。
在选型过程中，应优先考虑设备的安全性、稳定性和高效性，以确保电力系统的可靠运行。
综合配电箱典型设计说明
综合配电箱典型设计说明一、杆变综合配电箱具备的功能:具有防雷保护;具有过载短路保护功能;出线带漏电流保护,带重合闸功能和不带重合闸两种;具有计量功能。
二、杆变综合配电箱方案说明如下:(一)方案一:1.变压器容量为50kVA~160kVA对应的配电箱设计方案:(1)除计量CT外均采用同一规格设计,依据160kVA容量变压器进行配置。
(2)采用单进单出,采用400A塑壳断路器作为线路的过载短路保护,采用高分断能力塑壳断路器。
(3)出线回路配置漏电流保护装置,采用低灵敏度,长延时型,同时与接触器配合实现重合闸功能。
2.变压器容量为200kVA~315kVA对应的配电箱设计方案:(1)除计量CT外均采用同一规格设计,依据315kVA容量变压器进行配置。
(2)采用一进三出方案。
(3)进线采用熔断器,额定电流按变压器0.4kV侧额定电流1.5倍设计。
有明显可见端点。
(4)采用塑壳断路器作为线路的过载短路保护,采用高分断能力塑壳断路器。
(5)出线塑壳断路器, 采用2*225A+1*400A塑壳断路器作为线路的过载短路保护,采用带电子式脱扣器的高分断能力塑壳断路器。
1(6)出线回路配置漏电流保护装置,采用低灵敏度,长延时型,同时与接触器配合实现重合闸功能。
3.变压器容量为400kVA对应的配电箱设计方案:(1)采用一进三出方案。
(2)进线采用熔断器,额定电流按变压器0.4kV侧额定电流1.5倍设计。
有明显可见端点。
(3)采用塑壳断路器作为线路的过载短路保护,采用高分断能力塑壳断路器。
(4)出线塑壳断路器, 采用400A塑壳断路器作为线路的过载短路保护,采用带电子式脱扣器的高分断能力塑壳断路器。
(5)出线回路配置漏电流保护装置,采用低灵敏度,长延时型,同时与接触器配合实现重合闸功能。
(二)方案二:方案二是在方案一的基础上取消出线漏电保护装置和交流接触器,将出线塑壳断路器改为带剩余电流保护的断路器,剩余动作电流值为200-500mA,延时0.4S,可调。
配电设计实施方案
配电设计实施方案一、前言配电系统是电力系统中的重要组成部分，它直接关系到电力的安全稳定供应。
为了确保配电系统的可靠性和安全性，我们需要制定一套科学的配电设计实施方案。
本文将从配电系统设计的基本原则、设计流程和实施方案等方面进行详细介绍。
二、配电系统设计的基本原则1. 安全性原则：配电系统设计的首要原则是确保电力系统的安全运行。
在设计过程中，需要考虑到各种可能的故障情况，并采取相应的措施来保障系统的安全性。
2. 可靠性原则：配电系统设计需要保证电力供应的可靠性，即在任何情况下都能够保证电力的稳定供应。
为此，需要合理设计系统的备用容量和备用设备，以应对突发情况。
3. 经济性原则：在满足安全性和可靠性的前提下，配电系统设计还需要考虑到经济性。
通过合理的设计和选型，可以降低系统的建设和运行成本，提高系统的经济效益。
三、配电系统设计的流程1. 系统调研：在进行配电系统设计之前，需要对现有的电力系统进行调研，了解系统的用电负荷、运行情况、设备状况等信息，为后续的设计工作提供依据。
2. 系统规划：根据调研结果，制定配电系统的规划方案，确定系统的整体布局、主要设备选型、线路走向等内容。
3. 设计方案：在系统规划的基础上，进行具体的设计方案制定，包括设备配置、线路布置、接线方式等内容。
4. 施工实施：根据设计方案，进行配电系统的施工实施工作，包括设备安装、线路铺设、接线接地等工作。
5. 系统调试：完成施工后，需要对配电系统进行调试和检验，确保系统的正常运行。
四、配电设计实施方案1. 设备选型：根据系统规划和设计方案，选择符合要求的配电设备，包括变压器、开关设备、配电盘等。
2. 线路布置：合理布置配电线路，减少线损，提高系统的供电质量。
3. 接地设计：进行合理的接地设计，确保系统的安全运行。
4. 保护措施：配电系统设计需要考虑到各种可能的故障情况，采取相应的保护措施，保障系统的安全性。
5. 运行管理：配电系统设计完成后，需要建立健全的运行管理制度，定期对系统进行检查和维护，确保系统的长期稳定运行。

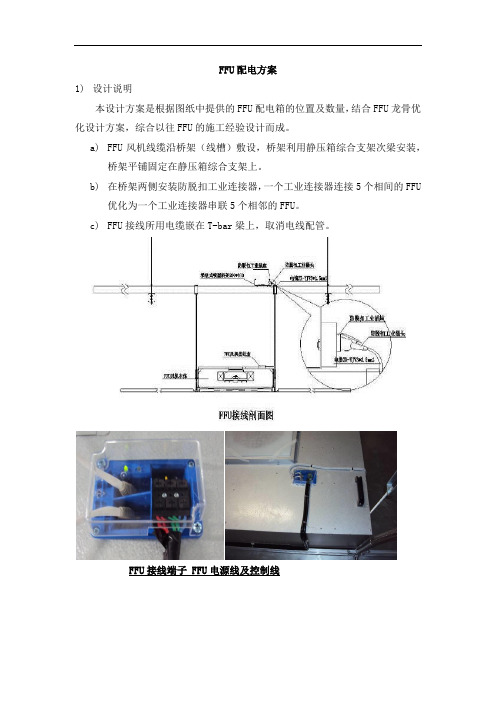

FFU配电方案
FFU配电方案
1)设计说明
本设计方案是根据图纸中提供的FFU配电箱的位置及数量，结合FFU龙骨优化设计方案，综合以往FFU的施工经验设计而成。
a)FFU风机线缆沿桥架（线槽）敷设，桥架利用静压箱综合支架次梁安装，
桥架平铺固定在静压箱综合支架上。
b)在桥架两侧安装防脱扣工业连接器，一个工业连接器连接5个相间的FFU
优化为一个工业连接器串联5个相邻的FFU。
c)FFU接线所用电缆嵌在T-bar梁上，取消电线配管。
FFU接线端子 FFU电源线及控制线
FFU接线沿吊杆引下，平铺在吊顶上 FFU接线嵌在FFU中间
FFU接线整体效果图
2)FFU风机回路的二次设计按照设计示意图，并结合我方经验，拟将各区域的FFU按照每10至15台FFU为一个回路进行布线设计。
3)本设计方案的优点：
➢有利于上夹层的空间管理，保持上夹层线缆的整齐美观，利于维护检修。
➢减少电线电缆在吊顶上敷设量，减少故障的发生率。
➢一个工业连接器所接的5个FFU相邻，便于FFU及工业连接器检修。
技术方案 配电工程
技术方案配电工程一、方案概述配电工程是指将变电站的高压（10kV）输电线路的高压电能通过配电变压器变成低压（400V）电能，然后送到用户用电设备上，以满足用户的用电需求。
配电工程是电气工程中的一个重要组成部分，对于确保供电可靠性和用电安全具有重要意义。
本文将围绕配电工程的设计、施工、调试及运维等方面进行详细阐述。
二、设计方案1. 线路设计根据用户用电需求和用电设备的功率、数量及安装位置等因素，设计配电线路的走向和敷设方式。
考虑线路的负载、电压损耗、短路能力和安全性等因素，选择合适的导线规格、线缆型号和支架设备，确保线路的可靠输电。
2. 变压器设计根据用户用电负荷的大小和变压器的容量、电压比等参数，选择合适的配电变压器，确保变压器能够满足用户用电的需求，并进行合理的布置和安装。
3. 开关设备设计根据用电设备的用电特点和运行方式，选择合适的开关设备，如断路器、负荷开关、隔离开关等，确保用电设备的安全运行及配电系统的可靠性。
4. 配电箱设计根据用电设备的功率、数量和安装位置等因素，设计合适的配电箱，确保用电设备与电源之间的连接可靠并符合安全要求。
5. 接地系统设计合理设计接地系统，确保配电系统的接地电阻符合规定，保证用电设备和人员的安全。
6. 保护装置设计为配电系统设置过电压、短路和过载等保护装置，确保配电系统的安全可靠运行。
7. 自动化系统设计根据用电需求，设计合理的自动化控制系统，实现用电设备的自动化控制及故障智能诊断。
三、施工方案1. 施工前准备组织专业人员对施工现场和设备进行勘察，清理施工场地，做好施工前的准备工作，确保施工时的安全和顺利进行。
2. 施工流程根据设计要求，进行配电线路、变压器、开关设备、配电箱、接地系统、保护装置及自动化系统的施工工程，包括线槽敷设、导线铺设、变压器安装、开关设备安装、配电箱安装、接地系统铺设、保护装置安装及自动化系统调试等工作。
3. 施工质量控制施工过程中，严格遵守相关规范和标准，实施施工质量管理，确保施工质量符合要求。
配电工程方案范本
配电工程方案范本一、项目概况本项目为某小区新建住宅楼配电工程，总建筑面积为XXX平方米，总户数为XXX户，总用电负荷估计为XXX千瓦。
本次配电工程的主要任务是为住宅楼提供稳定、安全、高效的电力供应，确保居民的日常用电需求。
二、设计原则1. 以满足居民日常用电为主要目标，充分考虑未来电力需求的增长。
2. 遵循国家相关标准和规范，确保设计符合法律法规的要求。
3. 以安全可靠为设计原则，确保配电系统运行稳定、故障率低。
4. 充分考虑节能减排，采用高效节能设备，减少能源浪费。
三、设计方案1. 输配电系统结构本项目采用XXXkV输入变压器供电，低压侧接入配电室，采用房间间隔设置仓内配电，住宅楼内采用楼层式配电。
并设置主副开关合元件保护装置，确保电力系统的安全运行。
2. 配电室设置配电室应设置在住宅楼的地下室，方便与外界电力供应接入，同时方便住户的用电需求。
配电室应设置防火墙，并设置防水、防潮、防爆等设施。
3. 配电设备选择为确保配电系统的安全运行，建议选用国际品牌的中、低压设备，如ABB、西门子等，并根据实际用电需求合理配置设备。
4. 配电线路敷设住宅楼内的配电线路应采用耐磨、阻燃、耐高温的电线电缆，敷设于管道内，维护和保护方便。
5. 管理与维护配电工程竣工后，应建立健全的配电系统管理和维护制度，定期对设备进行检查、维护，确保系统的稳定运行。
六、施工实施及验收1. 施工实施企业应选择技术力量雄厚的专业施工队伍，严格按照设计方案和相关标准要求进行施工，确保施工质量。
2. 竣工验收施工完成后，应邀请相关管理部门进行竣工验收，对配电系统的设计、施工和设备运行情况进行全面检查，并出具合格证明。
七、总结本配电工程方案综合考虑了住宅楼的用电需求、安全可靠性和节能减排等方面的因素，提出了一套完整的设计方案，以确保住宅楼的电力供应稳定、安全、高效。
同时，也要求在施工实施和竣工验收阶段严格按照相关法规要求进行操作，确保项目按时、按质验收。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
配电设计方案说明
一、设计原则
1.安全可靠：配电系统的设计应保证供电的连续性和稳定性，避免因
电气故障造成的损失和影响。
2.经济合理：在满足用电负荷需求的前提下，应尽量简化设备数量和
线路长度，降低建设和运行成本。
3.灵活可扩展：配电系统的设计应充分考虑将来可能的用电负荷增加
和建筑结构变化，预留足够的扩展余地。
4.操作便利：合理的布线和设备放置，便于系统的操作维护和管理。
二、设备选型
1.主配电室：选择合适的主配电室设备，包括主配电柜、主开关、变
压器等，根据用电负荷需求进行合理的容量设计。
2.分配电室：根据用电需求和建筑结构，设置合理的分配电室，并选
择合适的电力仪表、电缆和接线盒等。
3.线路保护设备：根据线路特点和用电要求，选择合适的断路器、熔
断器和接触器等，以实现对线路的安全保护。
4.接地设备：配电系统应设有接地装置，以确保电气设备的安全运行，一般采用接地网和接地体的形式。
5.电能计量设备：根据用电需求，选择合适的电能计量仪表，用于测
量和计量用电量，同时满足计量准确性和安全可靠性的要求。
三、线路布置
1.主干线路：主干线路负责将电力从主配电室传输到各个分配电室，
应选择合适的导线截面和敷设方式，确保电力传输的稳定性和安全性。
2.支路线路：支路线路负责将电力从分配电室传输到终端用电设备，
应根据用电负荷和线路长度选择合适的导线截面和敷设方式，同时考虑过
载和短路保护装置的配置。
3.照明、插座和特殊用电设备分布：根据建筑功能和用电需求，合理
布置照明、插座和特殊用电设备，确保电力供应的合理分配。
四、安全保护
1.过载保护：配电系统应设置合适的过载保护装置，包括熔断器、断
路器等，一旦发生过载情况，及时切断电源，防止设备损坏和火灾事故的
发生。
2.短路保护：配电系统中应设置合适的短路保护装置，一旦发生短路
故障，及时切断电源，防止电气设备损坏和安全事故的发生。
3.接地保护：配电系统应设置可靠的接地装置，保证设备和人员的安全，同时防止接地电流过大引起的电气事故。
4.防雷保护：根据建筑物的防雷要求，配电系统应设置合适的防雷装置，减少因雷击引起的电气故障和设备损坏。
以上就是配电设计方案的详细说明。
通过合理选择设备、科学布置线
路和设置安全保护装置，可以确保建筑物内的电力供应和分配的安全可靠。
同时，配电设计方案应符合经济合理、灵活可扩展和操作便利等原则，以
满足建筑物的用电需求，并为未来的扩展和升级留下余地。
