第一章 金属固态相变概论
x x0
• 长大速率与原子的扩散系 数、新相 / 母相界面上母 相一侧的浓度梯度成正比， 而与新相与母相间的浓度 差成反比。 • 温度下降，溶质在母相中 的扩散系数急剧减小，故 新相的长大速率降低。
晶界控制型长大
界面迁移速率
Q GV v exp( )[1 exp( )] kT kT
若两相邻晶体在相界面处的晶面间距相差较大则在相界面上不可能做到完全的一对应于是在界面上将产生一些位错以降低界面的弹性应变能这时界面上两相原子部分地保持匹配这样的界面称为半共格界面或部分共格界面
第一章
金属固态相变概论
第一节 固态相变的主要类型 一、 平衡转变 1. 同素异晶转变 纯金属在一定的温度和压力下，由一种结 构转变为另一种结构的现象称为同素异晶 转变。 若在固溶体中发生这种结构的转变，则称 为多形性转变。 F A
马氏体与奥氏体的晶体学关系： {011}α’ // {111}γ <111> α’ // <011> γ
3.第二相的形状 与应变能的关系
比容差应变能-----新相形成时体积变化受到母相约束而产生的弹性应变能 比重 比容
完全共格相界的应变能
• 当沉淀相的切变模量 μ 较小时，球状沉淀相的应 变能最大，柱状次之，片状最小，若只考虑应变 能，则新相倾向于呈片状析出； • 当沉淀相的切变模量 μ 较大时，片状沉淀相的应 变能最大，柱状次之，球状最小，若只考虑应变 能，则新相倾向于呈球状析出。
1.等温相变动力学
• Johnson-Mehl方程
3 3 N ln(1 f ) (4 / 3)G (t ) d t
3 4 f 1 exp( G Nt )
3
0
• 长大速率与原子的扩散系 数、新相 / 母相界面上母 相一侧的浓度梯度成正比， 而与新相与母相间的浓度 差成反比。 • 温度下降，溶质在母相中 的扩散系数急剧减小，故 新相的长大速率降低。
晶界控制型长大
界面迁移速率
Q GV v exp( )[1 exp( )] kT kT
若两相邻晶体在相界面处的晶面间距相差较大则在相界面上不可能做到完全的一对应于是在界面上将产生一些位错以降低界面的弹性应变能这时界面上两相原子部分地保持匹配这样的界面称为半共格界面或部分共格界面
第一章
金属固态相变概论
第一节 固态相变的主要类型 一、 平衡转变 1. 同素异晶转变 纯金属在一定的温度和压力下，由一种结 构转变为另一种结构的现象称为同素异晶 转变。 若在固溶体中发生这种结构的转变，则称 为多形性转变。 F A
马氏体与奥氏体的晶体学关系： {011}α’ // {111}γ <111> α’ // <011> γ
3.第二相的形状 与应变能的关系
比容差应变能-----新相形成时体积变化受到母相约束而产生的弹性应变能 比重 比容
完全共格相界的应变能
• 当沉淀相的切变模量 μ 较小时，球状沉淀相的应 变能最大，柱状次之，片状最小，若只考虑应变 能，则新相倾向于呈片状析出； • 当沉淀相的切变模量 μ 较大时，片状沉淀相的应 变能最大，柱状次之，球状最小，若只考虑应变 能，则新相倾向于呈球状析出。
1.等温相变动力学
• Johnson-Mehl方程
3 3 N ln(1 f ) (4 / 3)G (t ) d t
3 4 f 1 exp( G Nt )
3
0
第一章 金属固态相变概论2(固态相变2)
• GP区的尺寸很小，在光学显微镜下分辨不到， 在电镜下观察到的GP区形貌如图所示。 • GP区的尺寸与合金的成分、时效温度和时效持 续的时间有关，在室温下时效，铝铜合金的GP 区直径约为5nm，100℃时约为20nm，而在 150℃时效时约为60nm；厚度只有一个原子间 距大小，约为O.4nm。 • 从图中还可以看出， GP区的分布均匀，密度 很大，约为1*1018个/cm3。
Al—Cu合金的淬火时效
• 对Al—Cu4％合金，当加热到550℃时，所有的铜 原子都溶入α固溶体中，然后快速冷却下来，得 到过饱和的α固溶体。
•在室温下长时放置(叫自 然时效)或者在130-150℃ 加热保温一段时间(叫人 工时效)，则会发生相变 (脱溶析出亚稳相)，能使 铝合金达到最大的强化。
过饱和固溶体分解的动力学分析
• 铝铜合金过饱和固溶体等温脱溶分解动力学曲线 (C曲线)。
• 图中仅给出了某一阶段脱溶开始曲线 • 由图可以看出，无论GP区、过渡相或平衡相，都 要经过一定的孕育期后才能形成。GP区所需的孕 育期最短，说明GP区的生核是非常快的。
由图还可以看出： 1)当时效温度T<T3时，很快即有GP区和少量θ''析出, 随着时间的延长，GP区溶解，析出θ''相及θ'相。 2)当T3<T<T2，先析出θ''相少量θ' ，随着时间延长， θ''相溶解，θ'相析出。 3)当T2<T<T1时，先析出θ'相少量θ ，随着时间延长， θ'相转变为θ相。 4)当T1<T<T0时，只有θ相析出。 由此可以看出： 时效温度高，脱溶过程的阶段少； 固溶体过饱和度小，脱溶过程的阶段也少（？）
金属固态相变原理
金属固态相变原理
金属固态相变原理是指金属在一定条件下从一种晶体结构转变为另一种晶体结构的现象。
金属固态相变是金属材料性质变化的根本原因，对于金属材料的微结构和力学性能具有重要影响。
金属固态相变通常发生在固态下的高温和高压条件下。
当金属的温度或压力发生变化，原子间的相互作用力也会发生变化，从而引起晶体结构的转变。
金属固态相变的过程中，原子重新排列形成新的晶体结构，相应地，金属材料的物理性质和力学性能也会发生改变。
金属固态相变的原理是基于金属的晶体结构和原子间的排列方式。
金属材料的晶体结构可以分为多种不同的形态，包括体心立方结构、面心立方结构、六方最密堆积结构等。
不同的晶体结构具有不同的密堆积方式和原子排列方式，决定了金属材料的力学性能和物理性质。
金属固态相变的原理还涉及到金属的晶格畸变和原子扩散。
晶格畸变是指金属晶体结构在相变过程中的形变和畸变现象，它可以影响金属材料的晶体结构稳定性和力学性能。
原子扩散是指金属内部原子的迁移和重新排列的过程，是金属固态相变发生的基础。
总之，金属固态相变原理是基于金属材料的晶体结构和原子间的相互作用力，通过改变材料的温度、压力和其他外界条件，使金属发生晶体结构的转变，进而影响金属材料的物理性质和
力学性能。
这一原理对于金属材料的研究和应用具有重要的意义。

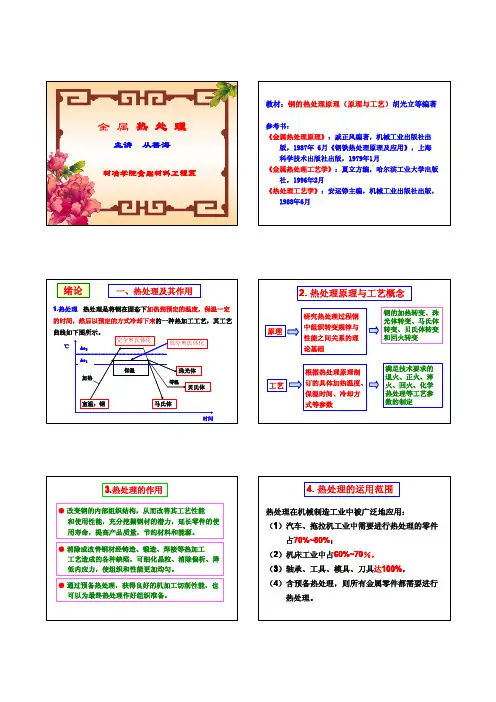

第一章金属固态相变
界面弹性应变能降低。在这种界面上两相原子变为部分地保持匹
配，故称为半（或部分）共格界面。
（b）伸缩型半共格
来不及析出，待冷到室温时
便得到一过饱和固溶体a´。
如在室温或低于MN线的温度
下，溶质原于尚具有一定扩
散能力，则在上述温度停留
α
期间过饱和固溶体便会自发地发生分解，从中逐渐析出
γ
新相。 ——不平衡脱熔沉淀或时效
综上所述，尽管金属固态相变的类型很多，但就相变过程 的实质来说，其变化不外乎以下三个方面：
（三）共析转变 合金在冷却时由一个固相同时分解为两个不同的固相的转变
称为共析转变。如钢中的共析转变 γ → a + Fe3C
（四）调幅(增幅)转变 某些合金在高温下为均匀的单一固溶体，待冷却至某一温度范围 时，将分解成为两种与原固溶体的结构相同，而成分明显不同的 微区的转变称为调幅（或增幅）分解。反应式：γ → a + β
（一）共格界面 当界面上的原子所占位置恰好是两相点阵的共有位置 时，两相在界面上的原子可以一对一地相互匹配，这种 界面叫做共格界面。
（二）半共格界共格面晶面上弹性应变能的大小取决于相邻
两相界面上原子间距的相对差值δ,该相对
界面上弹性应变能的大小取决差于值即两为相错界配面度。上b原ram子fi间tt通距过的试相验得对出差，
值，即错配度
δ
= aβ − aα aβ
在非均质形核时，δ<6%的形核最有效，
。显然δ，=6δ-12愈%大的形，核弹中性等应有变效，能δ便≥愈12大%。的形
核无效。而且取向的三组晶向之间的夹角
当δ增大到一定程度时，便难以不继应该续为维钝持角完。全共格，这样就会在
界而上产生一些刃型位措，以补偿原子间距差别过大的影响，使
第1章 金属固态相变基础
41
d. 调幅分解 ：由一种高温固 溶体，冷至某一温度范围， 分解为两种与原固溶体结 构相同，而成分不同的微 区的转变称为调幅分解 α→ α1 + α2 特点 ： (a) 新形成的微区之间无明 显的界面和成分的突变； (b) 通过上坡扩散，最终使 均匀固溶体变为不均匀固 溶体。
42
e. 有序化转变： 固溶体中，各组元的相对位置
部（固溶体）原子的扩散，使铸锭（或铸件）晶
内化学成分均匀，组织达到或接近平衡状态，改 善复相合金中第二相的形状和分布，提高合金塑 性，改善加工性能和最终使用性能。
19
b. 基于回复、再结晶的退火 金属冷变形后组织处于亚稳状态，内能高、
强度硬度增加、组织发生变化，有时还出现织
构。若加热到一定温度，会发生回复、再结晶， 变形织构也会发生变化，从而在一定程度上消 除了由冷变形造成的亚稳定状态，使金属材料 获得所需组织、结构和性能。这种热处理还包
31
在实际应用中，无论哪一种具体的热处理工艺过程都 可归诸于上述某种热处理类型，或上述几种热处理类型 的结合。但必须指出，实际应用的热处理工艺多种多样， 而且迄今为止，我国尚无统一的热处理分类标准，在生 产中有些热处理也不一定按上述类别的名称命名。 各种形式的热处理在生产中不总是单独分开的，往往 在一次热处理过程中，同一种金属材料内部就发生了多 种形式热处理的复杂过程，即在金属材料内部进行着多 种固态转变，因此，在遇到实际问题时，必须从具体情 况出发，进行全面、综合分析。
16
基本热处理的主要类型
a. 均匀化退火（扩散退火） ① 退火 b. 基于回复、再结晶的退火 c. ② 淬火 ③ 时效或回火 基于固态相变退火
17
淬火
退火 温 度 时效/回火
金属固态相变特征讲解
动力 阻力 当温度低于转变温度， △gv为负值。 只有|V △gv |> Aσ ＋εV △ G<０
形核可能
• 临届晶胚尺寸：r*=2 σ/ (△gv—ε) 形核功： △ G*=16π σ 3/3 (△gv—ε)2 2.非均匀形核 △ G=V △gv+Aσ ＋εV —△gd
动力 阻力
3.晶体缺陷对形核的作用： １）空位
第一章 金属固态相变特征
basic features of metallic solid-state phase transformation
§1 固态相变的特点
• 驱动力：新相与母相的自由能差 • 阻力:界面能和应变能 • 基本过程：成核（nucleation） • 长大(growing)
一、相界面（phase interface ）
四、应变能
• 1.盘状最小，其次是针状，球形最大。 • ２.主导作用：具体分析。
五、晶体缺陷的影响
• 缺陷的促进作用。
• 思考：晶体中常见的缺陷有哪些？
六、原子的扩散 七、过渡相的形成
§２ 固态相变的形核
• 成核主要在母相的晶界、层错、位错等 晶体缺陷处形成。是非均匀形核。 一、均匀形核 １.形核功： △ G=V △gv+Aσ ＋εV
• 1.弹性应变能:随错配度变化 • 2.错配度:δ= Δa/a
δ<0.05 δ=0.05-0.25 δ >0.25
完全共格 半共格 非共格
一、相界面（phase interface ）
金属界面结构示意图---非共格界面
金属界面结构示意图---半共格界面
半共格界面
金属界面结构示意图---共格界面
• 二、新相长大速度：界、新相形成的转变速度与过冷度的关 系
形核可能
• 临届晶胚尺寸：r*=2 σ/ (△gv—ε) 形核功： △ G*=16π σ 3/3 (△gv—ε)2 2.非均匀形核 △ G=V △gv+Aσ ＋εV —△gd
动力 阻力
3.晶体缺陷对形核的作用： １）空位
第一章 金属固态相变特征
basic features of metallic solid-state phase transformation
§1 固态相变的特点
• 驱动力：新相与母相的自由能差 • 阻力:界面能和应变能 • 基本过程：成核（nucleation） • 长大(growing)
一、相界面（phase interface ）
四、应变能
• 1.盘状最小，其次是针状，球形最大。 • ２.主导作用：具体分析。
五、晶体缺陷的影响
• 缺陷的促进作用。
• 思考：晶体中常见的缺陷有哪些？
六、原子的扩散 七、过渡相的形成
§２ 固态相变的形核
• 成核主要在母相的晶界、层错、位错等 晶体缺陷处形成。是非均匀形核。 一、均匀形核 １.形核功： △ G=V △gv+Aσ ＋εV
• 1.弹性应变能:随错配度变化 • 2.错配度:δ= Δa/a
δ<0.05 δ=0.05-0.25 δ >0.25
完全共格 半共格 非共格
一、相界面（phase interface ）
金属界面结构示意图---非共格界面
金属界面结构示意图---半共格界面
半共格界面
金属界面结构示意图---共格界面
• 二、新相长大速度：界、新相形成的转变速度与过冷度的关 系
金属固态相变的三种基本变化
金属固态相变的三种基本变化下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!金属固态相变的三种基本变化引言金属固态相变是金属材料在温度或压力变化下所表现出的物理现象，它是材料科学和工程领域中的重要研究内容。
第一章合金固态相变基础_合金固态相变
如果相平衡时，两相自由能对温度和压强的一阶偏导数相等， 但二阶偏导数不相等，称为二级相变。
⎛ ∂G ⎞ ⎛ ∂G1 ⎞ ⎜ ⎟ =⎜ 2 ⎟ ⎝ ∂T ⎠ P ⎝ ∂T ⎠ P
⎛ ∂G1 ⎞ ⎛ ∂G 2 ⎞ = ⎟ ⎜ ⎟ ⎜ ∂ ∂ P P ⎠T ⎝ ⎠T ⎝
⎞ ⎟ ⎟ ⎠T
⎛ ∂ 2 G2 ⎛ ∂ 2 G1 ⎞ ⎜ 2 ⎜ ⎟ ≠⎜ ⎜ ∂T 2 ⎟ ⎠ P ⎝ ∂T ⎝
性能
工艺
结构
相变
成分
掌握固态相变规律，采取措施，控制固态相变过程以获得预 期的组织和结构，从而获得预期的性能，最大限度地发挥现 有金属材料的潜力，并可以根据性能要求开发新型材料。
常用措施
热处理 －加热：温度、速度，保温时间 －冷却：速度 固态相变亦称热处理原理（工艺） 原理：解决有哪些相变，相变条件，机理及特征 工艺：解决如何实现这些相变从而达到预期的性能
1.2.1 相变驱动力
固态相变的驱动力来源于新相与母相的体积自由能的差ΔGV， 如图所示。在高温下母相能量低，新相能量高，母相为稳定相。 随温度的降低，母相自由能升高的速度比新相快。达到某一个 临界温度Tc，母相与新相之间自由能相等，称为相平衡温度。 低于Tc温度，母相与新相自由能之间的关系发生了变化，母相 能量高，新相能量低，新相为稳定相，所以要发生母相到新相 的转变。
位向关系：
新旧相某些低指数晶面（晶向)相互平行。 K-S关系： 如钢中发生奥氏体（γ）向马氏体（α）的转变时，奥 氏体的密排面｛111｝γ 与马氏体的密排面｛110｝α 平行，马氏体的密排向﹤111﹥α 与奥氏体的密排方 向﹤110﹥ γ平行。 记为：｛110｝α ||｛111｝γ，﹤111﹥ α ||﹤110﹥ γ
金属固态相变概论
位错可以通过多种形式促进形核： （1）新相在位错线上形核，可借形核处位错消失时所释放出来的能量作 为相变驱动力，以降低形核功； （2）新相形核时位错并不消失，而是依附于新相界面上构成半共格界面 上的位错部分，以补偿错配，从而降低应变能，使形核功降低； （3）溶质原子在位错线上偏聚，使溶质含量增高，便于满足新相形成时 所需的成分条件，使新相晶核易于形成。 （4）位错线可作为扩散的短路通道，降低扩散激活能，加速形核过程； （5）位错可以分解形成由两个分位错与其间的层错组成的扩散位错，使 其层错部分作为新相的核胚而有利于形核。
两种观点
母相不断地以非协同方式向新相中转移，界面便沿其法向推进，从而 使新相逐渐长大；
在非共格界面的微观区域中，也可能呈现台阶状结构。这种台阶平面 是原子排列最密的晶面，台阶高度约相当于一个原子层，通过原子从 母相台阶端部想新相台阶上转移，便使新相台阶发生侧向移动，从而 引起界面推进，使新相长大。
✓目前，还没有一个能够精确反映 各类固态相变速度与温度之间关 系式的数学表达式。在实际工作 中，通常采用一些物理方法测出 在不同温度下从转变开始到转变 不同量，以至转变终了时所需的 时间，做出“温度—时间—转变量 ”曲线，即等温转变曲线（TTT曲 线）。
新相几何形状对比容差应变能的影响
1、共格界面
界面上的原子同时位于两相的结点上，即两相界 面上的原子排列匹配，界面上的原子为两相所共 有。
只有对称孪晶界才是理想的 共格界面。
两相点阵总是有一定差别， 或者是点阵结构不同，或者 点阵参数不同，因此两相界 面要完全共格，在界面附近 就必须产生弹性应变。
弹性应变能的大小取决于两相界面上原子间距的相对差值 ，即错配度：
3、晶界
大角晶界具有高的界面能，在晶界形核时可使界面能释放出来作为相 变驱动力，以降低形核功。因此，晶界是固态相变时形核的重要基地 。
两种观点
母相不断地以非协同方式向新相中转移，界面便沿其法向推进，从而 使新相逐渐长大；
在非共格界面的微观区域中，也可能呈现台阶状结构。这种台阶平面 是原子排列最密的晶面，台阶高度约相当于一个原子层，通过原子从 母相台阶端部想新相台阶上转移，便使新相台阶发生侧向移动，从而 引起界面推进，使新相长大。
✓目前，还没有一个能够精确反映 各类固态相变速度与温度之间关 系式的数学表达式。在实际工作 中，通常采用一些物理方法测出 在不同温度下从转变开始到转变 不同量，以至转变终了时所需的 时间，做出“温度—时间—转变量 ”曲线，即等温转变曲线（TTT曲 线）。
新相几何形状对比容差应变能的影响
1、共格界面
界面上的原子同时位于两相的结点上，即两相界 面上的原子排列匹配，界面上的原子为两相所共 有。
只有对称孪晶界才是理想的 共格界面。
两相点阵总是有一定差别， 或者是点阵结构不同，或者 点阵参数不同，因此两相界 面要完全共格，在界面附近 就必须产生弹性应变。
弹性应变能的大小取决于两相界面上原子间距的相对差值 ，即错配度：
3、晶界
大角晶界具有高的界面能，在晶界形核时可使界面能释放出来作为相 变驱动力，以降低形核功。因此，晶界是固态相变时形核的重要基地 。
固态相变1-2
1869年，安德鲁斯发现（气-液相变）临界点和临界现象 1873年，范德瓦尔斯(Van der Waals )提出了范德瓦尔斯(非理 想气体)方程 a ( p 2 )( v b ) R T v 1876和1878年，Gibbs分两部分发表了“论复相物质的平衡” Gibbs主要贡献： 引入Gibbs函数和化学势
上述三种变化可以单独出现，也可以两种或三种变化兼而有之。
§2.1 相及相变
图2.1 水的P‐T图
图2.2 铁的P‐T图
§2.1 相及相变
相变的 分析表征技术
§1.3 相变研究发展简况
1900年，荷兰Roozeboom根据相率修订了Austen1899年发 表的Fe-C相图。
图1.8a Roozeboom 修订的Fe‐C相图，1900年
图1.8b 目前接受的Fe‐C相图
为纪念Austen在固溶体和Fe‐C相图的贡献，1900年命名固溶体为奥氏体。
7大晶系和14个布拉维点阵
图1.1 相变及能量变化
图1.2 7大晶系和14个布拉维点阵
第一章 绪论 §1.1 相变研究的意义
固态相变是金属材料热处理的基础。利用相变可改善材料 的显微组织，提高材料的性能，充分发挥材料的潜力。
图1.1 材料研究的四要素
第一章 绪论 §1.1 相变研究的意义
第四章 § 4.1 § 4.2 第五章 第六章 第七章 第八章
珠光体共析转变 珠光体共析转变 相间沉淀 马氏体相变 贝氏体相变 其它相变 近代相变理论简介(自学)
第三章 脱溶沉淀和Spinodal分解
脱溶沉淀 时效硬化合金中的脱溶沉淀 胞状脱溶 Spinodal分解
主要内容
材料相变过程涉及热力学、动力学和晶体学
