叶片吸力面抽气对平面叶栅性能的影响
平面亚音扩压叶栅实验.

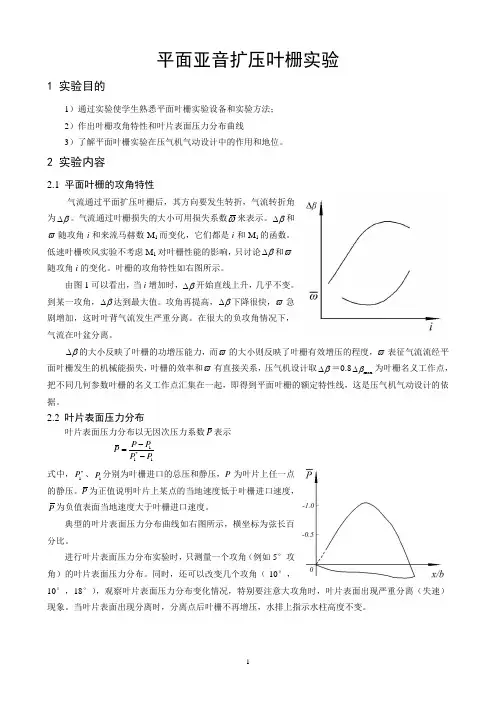

平面亚音扩压叶栅实验1 实验目的1）通过实验使学生熟悉平面叶栅实验设备和实验方法； 2）作出叶栅攻角特性和叶片表面压力分布曲线3）了解平面叶栅实验在压气机气动设计中的作用和地位。
2 实验内容2.1 平面叶栅的攻角特性气流通过平面扩压叶栅后，其方向要发生转折，气流转折角为β∆。
气流通过叶栅损失的大小可用损失系数ω来表示。
β∆和ϖ随攻角i 和来流马赫数M 1而变化，它们都是i 和M 1的函数。
低速叶栅吹风实验不考虑M 1对叶栅性能的影响，只讨论β∆和ϖ随攻角i 的变化。
叶栅的攻角特性如右图所示。
由图1可以看出，当i 增加时，β∆开始直线上升，几乎不变。
到某一攻角，β∆达到最大值。
攻角再提高，β∆下降很快，ϖ急剧增加，这时叶背气流发生严重分离。
在很大的负攻角情况下，气流在叶盆分离。
β∆的大小反映了叶栅的功增压能力，而ϖ的大小则反映了叶栅有效增压的程度，ϖ表征气流流经平面叶栅发生的机械能损失，叶栅的效率和ϖ有直接关系，压气机设计取β∆＝0.8max β∆为叶栅名义工作点，把不同几何参数叶栅的名义工作点汇集在一起，即得到平面叶栅的额定特性线，这是压气机气动设计的依据。
2.2 叶片表面压力分布叶片表面压力分布以无因次压力系数P 表示1*11P P P P P -=-式中，*1P 、1P 分别为叶栅进口的总压和静压，P 为叶片上任一点的静压。
P 为正值说明叶片上某点的当地速度低于叶栅进口速度，P 为负值表面当地速度大于叶栅进口速度。
典型的叶片表面压力分布曲线如右图所示，横坐标为弦长百分比。
进行叶片表面压力分布实验时，只测量一个攻角（例如5°攻角）的叶片表面压力分布。
同时，还可以改变几个攻角（-10°，10°，18°），观察叶片表面压力分布变化情况，特别要注意大攻角时，叶片表面出现严重分离（失速）现象。
当叶片表面出现分离时，分离点后叶栅不再增压，水排上指示水柱高度不变。
3 实验设备3.1 叶栅风洞图3 平面叶栅实验设备示意图叶栅实验由连续气源供气，气流经过扩压段减速扩压，稳定箱内安装蜂窝器和阻尼网（钢网），消除旋涡，使气流稳定均匀，再经过维他辛斯基曲线的收敛段，使稳定箱出来的气流均匀膨胀加速，造成叶栅进口截面各点压力、速度都相同的一股均匀气流进入叶栅。
载荷分布规律对开槽压气机叶型气动性能的影响
载荷分布规律对开槽压气机叶型气动性能的影响
曾凌霄;周正贵
【期刊名称】《机械制造与自动化》
【年(卷),期】2024(53)2
【摘要】航空压气机叶片通道内流动呈强逆压梯度,为了减小流动损失、扩大稳定工作范围,针对压气机静子叶型提出一种新型开槽叶片,槽道由叶片前缘进气吸力面出气,使用来流速度冲量有效抑制吸力面附面层的发展。
采用计算机数值模拟方法,研究不同吸力面峰值等熵马赫数位置的可控扩散叶型开槽对叶栅气动性能的影响。
研究结果表明:在设计工况下,开槽可有效抑制吸力面附面层发展,降低叶栅损失,增加气流转角;吸力面峰值等熵马赫数位置越向尾缘,在整个进气角范围内,开槽降低损失程度越大,并且由于攻角越大吸力面附面层越厚,开槽降低损失程度越大。
【总页数】5页(P20-24)
【作者】曾凌霄;周正贵
【作者单位】南京航空航天大学能源与动力学院
【正文语种】中文
【中图分类】V231.3
【相关文献】
1.叶型探针对压气机叶栅气动性能影响的试验与数值研究
2.静叶尾迹对压气机动叶非定常气动载荷的影响
3.亚声叶型前缘形状对压气机气动性能的影响
4.低雷诺数
下粗糙度对高亚声速压气机叶型气动性能的影响5.压气机叶片仿鲨鱼鳃开槽对叶栅气动性能的影响
因版权原因，仅展示原文概要，查看原文内容请购买。
高空低雷诺数压气机叶栅气动性能数值研究
图1平面叶栅网格分布
数值模拟0km、10km和20km高度不同雷诺数条件下平面叶栅的气动性能，数值仿真计算工况如表2所示。
设置进口边界条件为速度，进口特征速度为20m/s。
由式（1）和式（2）可计算得到不同高度下的雷诺数。
萨特兰公式：
=1.7894×10-5（空气15°时的粘度）
雷诺数公式：
为气体密度，d为特征长度
图3给出了0km、10km以及20km的静压分布云图，攻角为-12°时压力面前缘位置存在较小的低压区，并且随着雷诺数减小，低压区面积增大，而高压区在叶片前缘的位置基本不变；攻角增至0°时，吸力面前缘出现低压区，
图4给出了不同雷诺数下的速度流线图。
由图可知，在较大负攻角与零攻角情况下，随着雷诺数的减小（飞行高度增大），吸力面尾缘分离区增大，可以看到在20km时出现明显的分离涡；在攻角为12°的情况下，吸力面尾缘在不同高度时均有清晰可见的分离涡，且随着雷诺数的降低，分离涡逐渐后移。
3结论
通过数值模拟分析不同高度下，雷诺数对对叶栅攻角损失性能和叶栅流场结构的影响，得出了以下几个结论：
①随着雷诺数减小，在-12°~12°攻角范围内，总压恢复系数整体逐渐降低，总压损失系数逐渐增大。
②攻角为-12°时压力面前缘位置存在较小的低压区，
表2仿真计算工况
图2不同高度下攻角与总压恢复系数的特性曲线图3平面叶栅的静压分布图图4平面叶栅的速度流线图
图1某增压发动机的Boost计算分析模型示意图
1.3发动机相关零部件尺寸参数定义
1.3.1空气滤清器
所建立的进排气系统模型中，空气滤清器的相关参数和特性如表2所示。
叶片正弯曲对压气机叶栅叶片表面流动的影响

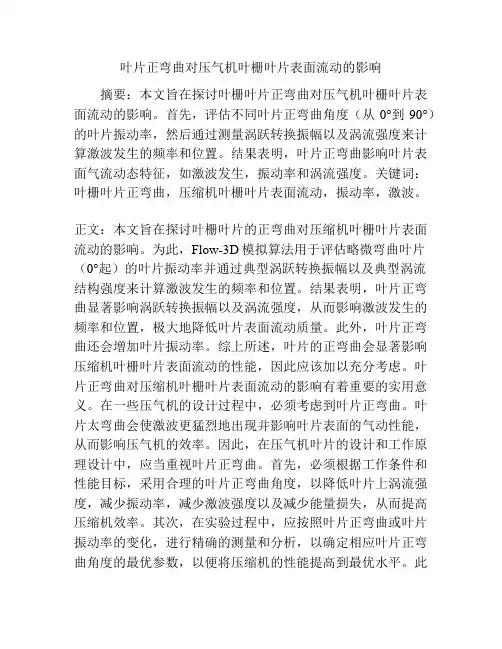

叶片正弯曲对压气机叶栅叶片表面流动的影响摘要：本文旨在探讨叶栅叶片正弯曲对压气机叶栅叶片表面流动的影响。
