黄冈市2009年秋季高二年级期末考试物理试题
湖北省黄冈中学2009-2010学年高二下学期期中考试(理综)
湖北省黄冈中学2010年春季高二物理期中考试试题一、选择题（15小题，共60分，每小题有一个或几个正确选项，选对的得4分，选不全的得2分，选错的或不选的得0分）1.根据麦克斯韦电磁场理论，下列说法中正确的是 （ ）A 、变化的电场一定产生变化的磁场B 、均匀变化的电场一定产生均匀变化的磁场C 、稳定的电场一定产生稳定的磁场D 、周期性变化的电场一定产生同频率的周期性变化的磁场2.如图1所示为LC 振荡电路在电磁振荡中电容器极板间电压随时间变化的ｕ－ｔ图象（ ）A 、ｔ1—ｔ2时间内，电路中电流强度不断增大B 、ｔ2—ｔ3时间内，电场能越来越小C 、t 3时刻，磁场能为零D 、t 3时刻电流方向要改变图13．一平面镜放在圆筒的中心处，平面镜正对筒壁上一点光源S ，平面镜从如图2所示的位置开始以角速度ω绕圆筒轴O 匀速转动．在其转动45°角的过程中，点光源在镜中所成的像相对于O 点运动的角速度为1ω，反射光斑运动的角速度为2ω，则下列关系中正确的是（ ） A ．122,2ωωωω== B ．12,2ωωωω== C ．122,ωωωω== D ．12,ωωωω==4．对面海域夏天常会出现海市蜃楼奇观，这是由于光在大气中的折射和全反射使远处物体在空中形成的（ ） A ．正立虚像 B ．倒立虚像 C ．正立实像 D ．倒立实像 5的玻璃中，折射光线与反射光线恰好垂直，则入射角应等于（ ）A ．30°B ．45°C ．60°D ．75°6．一条光线以40°的入射角从真空射到平板透明材料上，光的一部分被反射，一部分被折射，折射光线与反射光线的夹角可能是（ ） A ．小于40° B ．在50°～100°之间图2C ．在100°～140°之间D ．大于140° 7．如图3所示，MM ′是空气与某种介质的界面，一条光线从空气射入介质的光路如图所示，那么根据该光路图做出下列判断中正确的是（ ）AB ．c （c 真空中光速）C ．光线从介质射向空气时有可能发生全反射D ．光线由介质射向空气时全反射的临界角大于45°8．如图4所示，光线从空气垂直射入棱镜界面的BC上，棱镜的折射率n =，这条光线离开棱镜时与界面的夹角为（ ） A ．30° B ．45°C ．60°D ．90°9．某种色光，在真空中的频率为f ，波长为λ，光速为c ，射入折射率为n 的介质中时，下列关系中正确的是（ ）A ．速度是c ，频率为f ，波长为λB ．速度是c n ，频率为f n ，波长为nλ C ．速度是c n ，频率为f ，波长为nλD ．速度是c n ，频率为f ，波长为λ10．单色光通过双缝产生干涉现象，同种单色光通过单缝产生衍射现象，在光屏上都是明暗相间的条纹，比较这两种条纹（ ） A ．干涉、衍射条纹间距都是均匀的 B ．干涉、衍射条纹间距都是不均匀的C ．干涉条纹间距不均匀，衍射条纹间距均匀D ．干涉条纹间距均匀，衍射条纹间距不均匀 11．关于光电效应的下列说法中，正确的是（ ）A ．金属的逸出功与入射光的频率成正比B ．光电流的大小与入射光的强度无关C ．用不可见光照射金属一定比用可见光照射同种金属产生的光电子的最大初动能大D ．对于任何一种金属都存在一个“最大波长”，入射光的波长大于此波长时，就不能产生光电效应12． 高速α粒子在重原子核的电场作用下发生的散射现象，如图5所示．虚线表示α粒子运动的轨迹，实线表示重核的各等势面．设α粒子经过a 、b 、c 三点时速度分别为v a ，v b ，v c ，则其关系为（ ） A ．v a <v b <v c B ．v c <v b <v a C ．v b <v a <v c D ．v a <v c <v b图3′图513．按照玻尔理论，若氢原子从一种定态跃迁到另一种定态时，放出一定频率的光子，则（ ）A ．原子的量子数增大B ．电子的轨道半径减小C ．电子的轨道半径增大D ．原子的能量增大14．最近几年，原子核科学家在超重元素的探测方面取得重大进展．1996年科学家们在研究某两个重离子结合成超重元素的反应时，发现生成的超重元素的核X AZ经过6次α衰变后的产物是253100Fm ．由此，可以判定生成的超重元素的原子序数和质量数分别是（ ） A ．124、259B ．124、265C ．112、265D ．112、27715．氕核(11H )、中子、氘核(21H )的质量分别为m 1、m 2、m 3，那么氕核和中子结合成氘核时释放的能量是（ ）A ．m 3c 2B ．(m 1＋m 2)c 2C ．(m 3－m 1＋m 2)c 2D ．(m 1＋m 2－m 3)c 2二、实验题（4分+4分+10分=18分）16． 用单色光做双缝干涉实验，下列说法中正确的是（ ） A ．相邻干涉条纹之间的距离相等B ．中央明条纹宽度是两边明条纹宽度的2倍C ．屏与双缝之间距离减小，则屏上条纹间的距离增大D ．在实验装置不变的情况下，红光的条纹间距小于蓝光的条纹间距 17．如图6所示，画有直角坐标系Oxy 的白纸位于水平桌面上．M是放在白纸上的半圆形玻璃砖，其底面的圆心在坐标原点，直边与x 轴重合．OA 是画在纸上的直线，P 1、P 2为竖直地插在直线OA 上的两枚大头针，P 3是竖直地插在纸上的第三枚大头针，α是直线OA 与y 轴正方向的夹角，β是直线OP 3与y 轴负方向的夹角．只要直线OA 画得合适，且P 3的位置取得正确，测出角α、β，便可求得玻璃的折射率．某学生在用上述方法测量玻璃的折射率时，在他画出的直线OA 上竖直地插上了P 1、P 2两枚大头针，若他已透过玻璃砖看到了P 1、P 2的像，确定P 3位置的方法是插上P 3后，P 3 图6 刚好能够挡住P 1、P 2的_______．若他已正确地测得了α、β的值，则玻璃的折射率n =________________．18．把电流表改装成电压表的实验中，所用电流表G 的满偏电流I g 为200μA ，内阻估计在400－600Ω之间。
湖北省孝感高中2009-2010学年高二物理下学期期末考试旧人教版

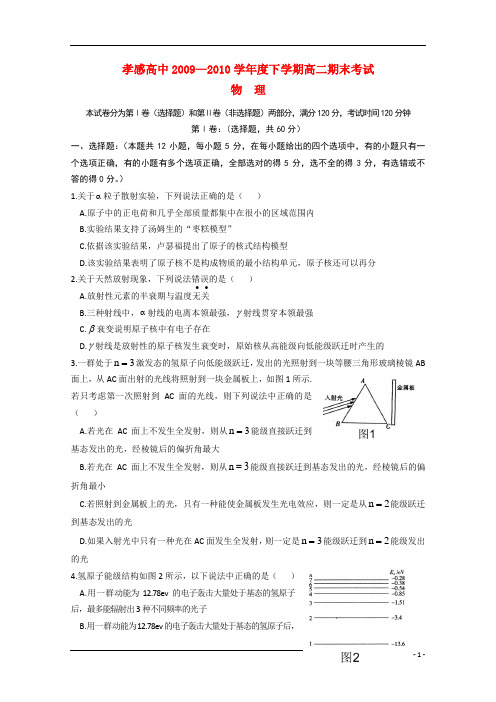

孝感高中2009—2010学年度下学期高二期末考试物 理本试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，满分120分，考试时间120分钟第Ⅰ卷：(选择题，共60分）一、选择题：（本题共12小题，每小题5分，在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得5分，选不全的得3分，有选错或不答的得0分。
）1.关于α粒子散射实验，下列说法正确的是（ ）A.原子中的正电荷和几乎全部质量都集中在很小的区域范围内B.实验结果支持了汤姆生的“枣糕模型”C.依据该实验结果，卢瑟福提出了原子的核式结构模型D.该实验结果表明了原子核不是构成物质的最小结构单元，原子核还可以再分2.关于天然放射现象，下列说法错误的是（ ） A.放射性元素的半衰期与温度无关B.三种射线中，α射线的电离本领最强，γ射线贯穿本领最强C.β衰变说明原子核中有电子存在D.γ射线是放射性的原子核发生衰变时，原始核从高能级向低能级跃迁时产生的3.一群处于n 3=激发态的氢原子向低能级跃迁，发出的光照射到一块等腰三角形玻璃棱镜AB 面上，从AC 面出射的光线将照射到一块金属板上，如图1所示.若只考虑第一次照射到AC 面的光线，则下列说法中正确的是（ ）A.若光在AC 面上不发生全发射，则从n 3=能级直接跃迁到基态发出的光，经棱镜后的偏折角最大B.若光在AC 面上不发生全发射，则从n 3=能级直接跃迁到基态发出的光，经棱镜后的偏折角最小C.若照射到金属板上的光，只有一种能使金属板发生光电效应，则一定是从n 2=能级跃迁到基态发出的光D.如果入射光中只有一种光在AC 面发生全发射，则一定是n 3=能级跃迁到n 2=能级发出的光4.氢原子能级结构如图2所示，以下说法中正确的是（ ）A.用一群动能为12.78ev 的电子轰击大量处于基态的氢原子后，最多能辐射出3种不同频率的光子B.用一群动能为12.78ev 的电子轰击大量处于基态的氢原子后，• •最多能辐射出6种不同频率的光子C.用一群能量为12.78ev 的光子照射大量处于基态的氢原子后，最多能辐射出3种不同频率的光子D.用一群能量为12.78ev 的光子照射大量处于基态的氢原子后，最多能辐射出6种不同频率的光子5.原子核聚变有望给人类未来提供丰富的洁净能源。
黄冈中学高二期末模拟试题
1.许多科学家在物理学发展过程中做出了重要贡献，下列表述正确的是（）。
A: 奥斯特通过实验研究，发现电流周围存在磁场B: 麦克斯韦通过实验研究，发现磁铁和电流的磁场都是分子电流产生的C: 法拉第通过实验研究，发现利用变化的磁场可以产生电流D: 安培认为，磁场变化时会在空间中激发产生电场答案AC解析选项分析：A项，奥斯特通过实验研究，发现电流周围存在磁场，故A项正确。
B项，安培通过实验研究，发现磁铁和电流的磁场都是分子电流产生的，提出分子电流假说，故B项错误。
C、D项，法拉第通过实验研究，发现利用变化的磁场可以产生电流，纽曼和韦伯提出法拉第电磁感应定律，故C项正确，D项错误。
综上所述，本题正确答案为AC。
2.如图所示,电路中三只电流表均为理想电流表,滑动变阻器和定值电阻并联,电源内阻不能忽略.现将滑动变阻器的滑片向右移动到另一位置,发现电流表的示数减小了,则电流表和的示数变化可能是( )A. 减小,增大B. 减小,减小C. 增大,减小D. 增大,减小答案A 解:当滑动变阻器的滑片向右移动时,电阻变大,整个外电阻变大,根据闭合电路欧姆定律,干路电流减小;外电压增加,故电阻两端的电压增加,故通过的电流增加;故通过电阻的电流减小;故减小,增大;所以A选项是正确的,BCD错误;所以A选项是正确的.3.随着信息技术的发展，我们可以用磁传感器把磁感应强度变成电信号，通过计算机对磁场进行研究。
图中磁传感器探头对磁场很敏感，输出的电信号从右端经过电缆和接口装置进入计算机。
现用磁传感器探测通电螺线管轴线上的磁感应强度，将探头从螺线管右端沿轴线向左端移动时，测得磁感应强度B的大小随位置x的变化关系，下面最符合实际情况的图是（）。
A: B: C: D:答案B解析问题求解：通电螺线管的磁场分布相当于条形磁铁，内部磁感线的分布平行于螺线管中心轴线，因此沿轴线磁感应强度不变，管口磁感线较管内磁感线稀疏，磁感应强度较小，故B项正确。
湖北省黄冈市高二物理下学期期末考试试题

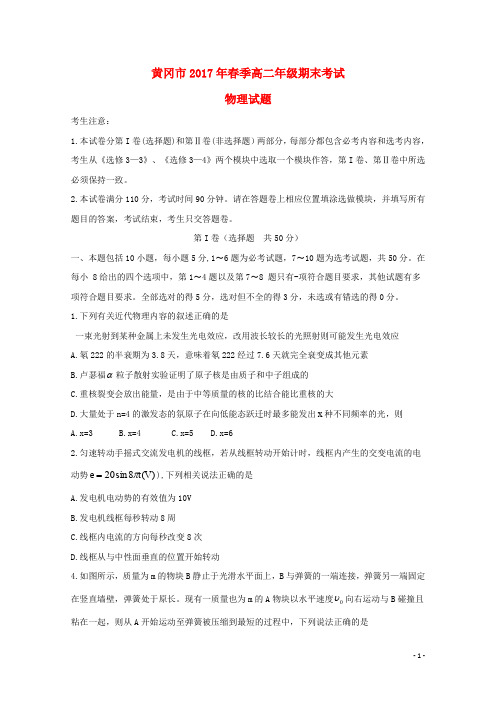

黄冈市2017年春季高二年级期末考试物理试题考生注意：1.本试卷分第I 卷(选择题)和第Ⅱ卷(非选择题）两部分，每部分都包含必考内容和选考内容，考生从《选修3—3》、《选修3—4》两个模块中选取一个模块作答，第I 卷、第Ⅱ卷中所选必须保持一致。
2.本试卷满分110分，考试时间90分钟。
请在答题卷上相应位置填涂选做模块，并填写所有题目的答案，考试结束，考生只交答题卷。
第I 卷（选择题 共50分）一、本题包括10小题，每小题5分,1〜6题为必考试题，7〜10题为选考试题，共50分。
在每小 8给出的四个选项中，第1〜4题以及第7〜8 题只有-项符合题目要求，其他试题有多项符合题目要求。
全部选对的得5分，选对但不全的得3分，未选或有错选的得0分。
1.下列有关近代物理内容的叙述正确的是一束光射到某种金属上未发生光电效应，改用波长较长的光照射则可能发生光电效应 A.氡222的半衰期为3.8天，意味着氡222经过7.6天就完全衰变成其他元素 B.卢瑟福α粒子散射实验证明了原子核是由质子和中子组成的 C.重核裂变会放出能量，是由于中等质量的核的比结合能比重核的大D.大量处于n=4的激发态的氛原子在向低能态跃迁时最多能发出x 种不同频率的光，则 A.x=3 B.x=4C.x=5D.x=62.匀速转动手摇式交流发电机的线框，若从线框转动开始计时，线框内产生的交变电流的电动势)(8sin 20V t e π=),下列相关说法正确的是 A.发电机电动势的有效值为10V B.发电机线框每秒转动8周C.线框内电流的方向每秒改变8次D.线框从与中性面垂直的位置开始转动4.如图所示，质量为m 的物块B 静止于光滑水平面上，B 与弹簧的一端连接，弹簧另—端固定在竖直墙壁，弹簧处于原长。
现有一质量也为m 的A 物块以水平速度0υ向右运动与B 碰撞且粘在一起，则从A 开始运动至弹簧被压缩到最短的过程中，下列说法正确的是A.A 、B 组成的系统，在整个运动过程中动量守恒B.组成的系统，在整个运动过程中机械能守恒C.弹簧的圾大弹性势能为D.从开始到将弹簧压缩至最短的过程中，弹簧对应的冲量大小为021υm 。
黄冈市2009年秋季高一期末考试
黄冈市2009年秋季高一年级模块修习考试物 理 必修1 试 题 黄冈市教育科学研究院命制 2010年元月30日13∶30~15∶00 考生注意：1．本试卷分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题），总分100分，考试时间90分钟.2．请将答案填写在“答题卷”指定位置中，否则作零分处理.第Ⅰ卷 （选择题 共40分）一、本题包括10小题．每小题4分，共40分。
每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得4分，选对但不全的得2 分，有选错的得0 分．1．下列关于质点的说法，正确的是A ．体积很小的物体都可以看成质点B ．若物体的大小、形状对所研究的问题无影响，则该物体可看成质点C ．匀速运动的火车一定可视为质点D ．研究乒乓球的旋转时乒乓球可视为质点2．关于超重和失重，下列说法正确的是A ．撑杆跳运动员从起跳到上升至最高点的过程中，会出现超重现象B ．实心铁球在水中下沉过程中处于超重状态C ．水平向右减速前进的汽车处于失重状态D ．做自由落体运动的物体处于完全失重状态，物体此时不受重力3．下列对牛顿运动定律的理解，正确的是A ．由牛顿第一定律知，物体不受力时将保持匀速直线运动状态或静止状态，所以物体只有在不受力时才具有惯性B ．由牛顿第二定律知，无论怎样小的力都可使物体产生加速度，我们对放在水平面上的木箱施加一个推力，木箱一定会加速运动C ．由牛顿第三定律可知，作用力与反作用力总是大小相等，方向相反，所以牛顿第三定律只有在平衡状态下才成立D ．牛顿运动定律只适用于相对地面静止或做匀速直线运动的参考系4．甲乙两个质点沿同一直线做匀变速运动，甲质点的加速度a 1=0.5m/s 2，乙质点的加速度a 2=-1m/s 2。
关于这两个质点的运动，下列说法正确的是A ．甲的加速度比乙的大B ．甲、乙的速度方向一定相反C ．甲的速度变化比乙的慢D ．甲的位移一定比乙的大5．下列各实例中弹力的方向描述正确的是ABC ．图丙中，碗对筷子的弹力D ．图丁中，路灯杆对路灯的弹力6．如图所示，木板在竖直平面内从水平位置沿顺时针方向缓慢旋转，则物体A 相对木板滑动前，物体A 所受的支持力和摩擦力的合力变化情况是A ．始终不变B ．逐渐减小C ．逐渐增大D ．先增大，后减小7．如图所示，质量为m 的小木块放在质量为M 的长木板上，小木块在水平拉力F 的作用下沿长木板加速滑行，长木板处于静止状态，已知木块与木板间的动摩擦因数为μ1，木板与地面间的动摩擦因数为μ2，则A ．长木板受到木块的摩擦力的方向水平向右B ．长木板受到地面的摩擦力的方向水平向右C ．长木板受到木块的摩擦力的大小为μ1mgD ．长木板受到地面的摩擦力的大小为μ2(m+M )g8．训练有素的短跑运动员在比赛中一般都是起跑时迅速加速，中间维持一段匀速状态，快到终点时再奋力冲刺，能反映这一过程的位移图象或速度图象是9．如图所示，在光滑的水平地面上，有两个完全相同的木块由原长为l 、劲度系数为k 的轻弹簧相连，在水平拉力F 的作用下一起以相同速度运动，它们之间的距离应为A ．2F kB ．2F l k +C ． F kD ． F l k+ 10．纳皮尔在1614年出版了《奇妙的对数定律说明书》，书中借助运动学，用几何术语阐述了对数方法：如图所示，假定两质点P 、Q 以相同的初速度运动，质点Q 沿直线CD 作匀速运动，Q 点离C 点的距离为x ；质点P 沿线段AB 运动，它在任一点的速度大小v 在数值上等于它尚未经过的距离（即P 到B 的距离）y 。
2009年高二 物理试卷

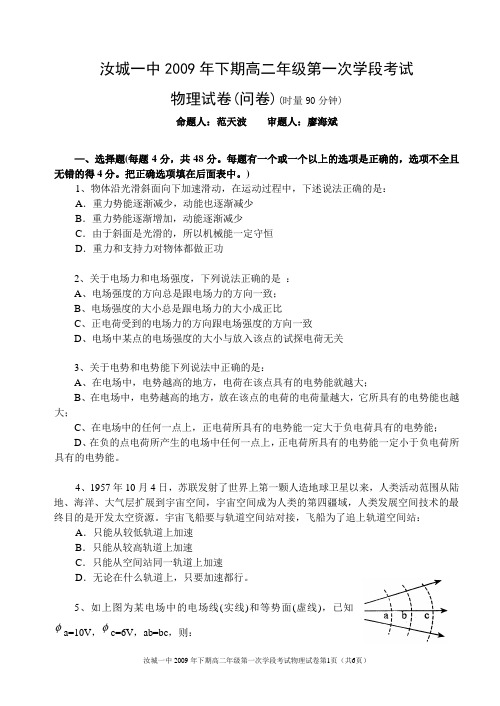

汝城一中2009年下期高二年级第一次学段考试物理试卷(问卷)(时量90分钟)命题人：范天波 审题人：廖海斌—、选择题(每题4分，共48分。
每题有一个或一个以上的选项是正确的，选项不全且无错的得4分。
把正确选项填在后面表中。
)1、物体沿光滑斜面向下加速滑动，在运动过程中，下述说法正确的是： A ．重力势能逐渐减少，动能也逐渐减少 B ．重力势能逐渐增加，动能逐渐减少C ．由于斜面是光滑的，所以机械能一定守恒D ．重力和支持力对物体都做正功2、关于电场力和电场强度，下列说法正确的是 ： A 、电场强度的方向总是跟电场力的方向一致； B 、电场强度的大小总是跟电场力的大小成正比C 、正电荷受到的电场力的方向跟电场强度的方向一致D 、电场中某点的电场强度的大小与放入该点的试探电荷无关3、关于电势和电势能下列说法中正确的是：A 、在电场中，电势越高的地方，电荷在该点具有的电势能就越大；B 、在电场中，电势越高的地方，放在该点的电荷的电荷量越大，它所具有的电势能也越大；C 、在电场中的任何一点上，正电荷所具有的电势能一定大于负电荷具有的电势能；D 、在负的点电荷所产生的电场中任何一点上，正电荷所具有的电势能一定小于负电荷所具有的电势能。
4、1957年10月4日，苏联发射了世界上第一颗人造地球卫星以来，人类活动范围从陆地、海洋、大气层扩展到宇宙空间，宇宙空间成为人类的第四疆域，人类发展空间技术的最终目的是开发太空资源。
宇宙飞船要与轨道空间站对接，飞船为了追上轨道空间站：A ．只能从较低轨道上加速B ．只能从较高轨道上加速C ．只能从空间站同一轨道上加速D ．无论在什么轨道上，只要加速都行。
5、如上图为某电场中的电场线(实线)和等势面(虚线)，已知φa=10V ，φc=6V ，ab=bc ，则：A 、 φb=8VB 、φb>8VC 、φb<8VD 、上述三种情况都可能6、从某一高处平抛一个物体，物体着地时末速度与水平方向成α角，取地面处重力势能为零，则物体抛出时，动能与重力势能之比为：A ．2sin α B ．2cos α C ．2tan α D ．2cot α7、一个带电粒子射入一固定在O 点的点电荷的电场中，粒子运动轨迹如图虚线abc 所示，图中实线表示电场的等势面，下列判断正确的是：A 、粒子在a →b →c 的过程中，电场力始终做正功；B 、粒子在a →b →c 的过程中，电势能先减小后又增大；C 、粒子在a →b →c 的过程中，ab 段受引力，bc 段受斥力；D 、无论粒子由何处进入，三点的速度大小满足V b >V c >V a8、四种电场的电场线如图2所示．一正电荷q 仅在电场力作用下由M 点向N 点作加速运动，且加速度越来越大．则该电荷所在的电场是图中的：9、在研究平行板电容器电容的实验中，电容器的A 、B 两极板带有等量异种电荷，A 板与静电计连接，如图所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黄冈市2009年秋季高二年级期末考试
物理试题
黄冈市教育科学研究院命制 2007年元月23日下午l：30--3：00
注意事项：
1．本试卷分第I卷(选择题)和第Ⅱ卷(非选择题)两部分。卷面满分共100分，考试时间90分钟。
2．答卷前，考生务必将自己的姓名、学号、班级在密封线对应位置内填写清楚。
3．第I卷各题答案填到第Ⅱ卷的答案栏内，考试结束，考生只交第Ⅱ卷。
第I卷 (选择题30分)
一、下列各题中，每题只有一个选项是正确的，选对的得3分，不选或选错的得0分(共30分)
1．下列说法正确的是( )
A．布朗运动实质上就是花粉分子的运动
B．分子同作用力不一定随分子间距离的增大而总在减小
C．第一类和第二类永动机都是不消耗能量而能对外傲功的机器
D．某系统在对外做功的同时还从外界吸热，则该系统的内能一定增大
2．体积一定的容器内装有一定质量的气体，当气体的温度升高时，下列说法正确的是( )
A．由于气体分子的密度增大，气体的压强增大
B．由于气体分子的密度减小，气体的压强增大
C．由于气体分子的平均动能增大，气体的压强增大
D．由于气体分子的平均动能减小，气体的压强增大
3．已知某种气体的摩尔质量是M，密度是ρ，阿伏伽得罗常数是N，下关关于该物质的说法
正确的是( )
①每个分子的质量是M/N ②单位体积内分子个数是ρN/M
③单位质量内分子个数N/ρ ④每个分子的体积是M/（ρN）
A．①② B．②③ C．②④ D．①②④
4．如图l所示，一带正电的导体球旁放一不带电的导体P，a、b是P表
面上的两点，c、d是P 内部的两点，达到静电平衡状态后，P的左端感应有
负电荷，右端感应有正电荷．下列说法正确的是( )
A．a、b、c、d四点电势相等
B．a、b、c、d四点电场强度相等
C．P上感应电荷在c、d两点产生的电场强度相等
D．若将导体P左端接地，则P左端感应电荷消失
5。关于磁场，下列说法正确的是( )
A．电荷周围一定存在磁场 B．电流周围一定存在磁场
C．电荷在磁场中一定要受到磁场力 D．电流在磁场中一定要受到磁场力
6．如图2所示，一平行板电容器充电后与电源断开，这时龟容器的带电量为Q，P是电容器内
一点，电容器的上板与大地相连，下列说法正确的是( )
A．若将电容器的上板左移一点，则两板间场强减小
B．若将电容器的下板上移一点，则P点的电势增大
C．若将电容器的下板上移一点，则两板间电势差增大
D．若将电容器的下板上移一点，则两板间电势差减小
7．关于电流的方向，下列说法正确的是( )
A．电荷定向移动的方向就是电流的方向 B．电流的方向总是从电势高处指向电势低处
C．电流的方向总是从电源的正极流向负极 D．电流通过电阻时总是由电势高处流向电势低处
8．甲、乙、丙三个电荷，甲带电+Q，乙带电-q（Q>q），每个点电荷受其余两个点电荷的作用
力的合力都等于零，则丙电荷( )
①一定带正电 ②电量大于q ③电量小于Q ④在甲、乙连线之间
A．①② B．①③ C．②③ D．③④
9．如图3所示，平行板间有正交的匀强电场E和匀强磁场B，一带电粒子沿垂直
手B、E的方 向射入(不计重力)，从平行板间射出时动能减少，为了使带电粒子在平
行板问运动时动能增加，可采用下列哪些方法( )
①减少进入时粒子的速度 ②使磁场的磁感强度B增加
③改变粒子带电性质 ④使两板阃电压U增加
A．①②B．①③ C．②③ D．①④
10．关于回旋粒子加速器，下列说法正确的是（ ）
①加速器中的电场和磁场都可以使带电粒子加速
②加速器的半径越大粒子从加速器射出时能量越大
⑨加速电场的电压越大粒子从加速器射出时能量越大
④加速器中的磁感强度越大粒子从加速器射出时能量越大
A．①② B．①③ C．②③ D．②④
二、实验题(共16分)
11．(6分)如图4所示为多用表表面的刻度部分，如果测量
时选择开关置于欧姆×100档，则所测量的电阻的阻值为
Ω，如果测量时选择开关置于直流量程2.5mA挡，则所测量的电流值为 mA，如果测量时选
择开关置于直流电压量程500V挡，则所测量的电压值为 V。
12．(10分)一只小灯泡标有“3V，0.6W”字样．图中各器材的规格如下：滑动变阻器(最大阻
值10Ω)；电源（E=6V，r=lΩ)；电流表(其上有0.6A和3A两个量程)；电压表(其上有3V和15V
两个量程)．现用上述器材测量小灯泡正常发光时的电阻R1和不发光时的电阻R2．
(1)将实验原理图画在虚线方框中．
(2)电压表应选用 量程；电流表应选用 量程．
（3）将图5中实物连成所需电路（有两根线已连好）。实验开始
时，滑动变阻器的滑动头应移到最 端(填“左”或“右”)。
三、计算题(共54分)
13（10分）如图7所示，一电源和一个电动机D及一个小灯泡L组成一个闭合回
路。已知电源的内阻r0=2Ω，电动机额定功率P1=6W、内阻r=4Ω，小灯泡的额定功率
P2=l.5W．额定电压U=3V．如果合上开关，电动机和小灯泡刚好都能正常工作，求：
(1)电源的电动势E；
(2)电动机的效率。
14．(10分)一木块放在光滑的水平地面上，一子弹以某一初速度水平射入木块，并和木块—起
以共同速度沿水平地面运动．已知木块的质量是子弹质量的k倍，且子弹射入木块过程中产生的热
量有2/5被子弹吸收，子弹的温度因此升高了T℃．设子弹的比热为C，求子弹射入木块前的速度．
15．(10分)如图6所示，A、B、C、D是边长为L的正方形的四个顶点，O是正方形对角线的
交点．在A点固定着一个电量为+Q的点电荷，在B点固定着一个电电荷量为-2Q
的点电荷，已知静电力常量为k．
(1)求O点场强大小，并通过作图画出O点场强方向．
(2)若将一电量为q=2×10-6C的负点电荷由电场中零电势点P处（P点在图中未
画出)移到C点，电场力做的功W1=-2×10-5J，求C点的电势。
16．(12分)如图8所示，两根无阻导轨与水平面成θ=370角放置，两导轨间距
离为d=0.5m，在导轨上垂直于导轨水平放一根质量m=0.2kg、长度略大于d、电阻R=4
Ω的均匀金属杆，导轨下端与一个内阻r=lΩ电动势未知的电源两极相连，杆与导轨问
最大静摩擦力fm=15N．当导轨间有竖直向上、磁感强度为B=2T的匀强磁场时，杆与导
轨间刚好无摩擦力．求：
(1)电源的电动势E．
(2)若将磁场改为垂直于导轨平面向下，要保证导轨不滑动，磁感强度的大小不得超
过多少?（g=10m／s2，sin370=0.6）。
16。(12分)如图9所示，能发射电子的阴极k和金属板P之间所加电压为
U1，其右侧有一平行板电容器，已知平行板的板长为L，板间距离为d，且电容
器的上极板带负电荷，下极板带等量的正电荷，在两极板间还存在有垂直于纸
面的匀强磁场。从阴极k发出的电子经kP之间的电场加速后从p板上的小孔O
射出，然后射入电容器并刚好从两板正中间沿直线OO'射出电容器，如果在电子
进入电容器前撤去板间电场而不改变磁场，则电子刚好能从平行板的右侧边缘
射出，不计电子初速、重力和电子间的相互作用，且整个装置放在真空中。求：
(1)匀强磁场的磁感强度的方向；
（2）加在电容器两板间的电压。
答案
题号 1 2 3 4 5 6 7 8 9 10
答案 B C A A B D D A D D
11．1.5×103；1.25；250.
12．（1）分压、外接电路；（2）3V，0.6A；（3）左。
13．（1）E=16V；（2）η=83％。
14．5CT（k+1）k。 15．（1）Eo=25kQL2；（2）φc=-10V。
16. （1）E=7.5V；（2）B≤0.4T。
17．（1）垂直于纸面向外；（2）U=8d2U1L2+4d2。
