第一章国标螺纹一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径公称直径螺距P铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7 M6 1 4.9 5 5.9 M27 3 23.8 24 26.7 M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6 M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6 M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5 M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5 M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
螺纹标准汇编
螺纹标准汇编
本螺纹标准汇编主要来自《公制美制和英制螺纹标准手册》
一、紧固连接螺纹一）、米制普通螺纹
米制普通螺纹是一种使用最多一般用途的机械紧固螺纹
四）米制小螺纹
主要用于钟表和仪器仪表行业，源于瑞士的小螺纹标准
五）米制航空航天螺纹（MJ）
主要用于飞机及航天器产品。
为了提高其抗疲劳强度，外螺纹牙底采用了较大半径的牙底圆弧。
二、传动连接螺纹
一）米制梯形螺纹（30°Tr）
主要用于传动（进给和升降）和位置调整装置中，在机械行业有着广泛的使用。
三）、米制锯齿螺纹（3°/30°）（B）
主要用于传动（进给和升降）和装置中，也可用于紧固连接场合。
三、管螺纹
三）米制管螺纹（60°）。
各种螺纹尺寸与结构大全
第一章国标螺纹的一般知识一 . 螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种 , 右旋不标明，左旋加 LH，如 M24×；5.按用途不同分有：米制一般螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二 . 米制一般螺纹1.米制一般螺纹用大写 M表示，牙型角 2α =60°（α表示牙型半角）；2.米制一般螺纹按螺距分粗牙一般螺纹和细牙一般螺纹两种；2.1.粗牙一般螺纹标志一般不注明螺距，如M20表示粗牙螺纹；细牙螺纹标志一定注明螺距，如M30×表示细牙螺纹、此中螺距为。
2.2.一般螺纹用于机械部件之间的连结和紧固，一般螺纹连结多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制一般螺纹的标志： M20-6H、 M20×, 此中 M 表示米制一般螺纹， 20 表示螺纹的公称直径为 20mm，表示螺距， LH表示左旋， 6H、 6g 表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40 表示旋合长度；3.1.常用米制一般粗牙螺纹的螺距以下表( 螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－ ~；加工外螺纹光杆直径取φ＝公称直径－：表 1常用米制一般粗牙螺纹的直径/ 螺距公称螺距铸铁碳钢外螺纹螺距铸铁碳钢外螺纹光公称P 光杆直P直径底孔底孔直径底孔底孔杆直径径M5M24321M615M27324M8M30M10M33M12M36432M14212M42M16214M48543M18M5650M20M64 6583.2.米制一般内螺纹的加工底孔直径可用下式作近似计算：d=, 此中Ｄ为公称直径，Ｐ为螺距。
三 . 用螺纹密封的管螺纹（GB 7306与 ISO7/1 同样）1.用螺纹密封的管螺纹不加填料或密封质就能防备渗漏。
螺纹规格大全
螺纹规格大全.我找了很久.很有效.第一章国标螺纹的一般常识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种;2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹;3. 按线数分单头螺纹和多头螺纹;4. 按旋入偏向分左旋螺纹和右旋螺纹两种, 右旋不标注,左旋加LH,如M24×1.5LH;5. 按用处不合分有：米制通俗螺纹.用螺纹密封的管螺纹.非螺纹密封的管螺纹.60°圆锥管螺纹.米制锥螺纹等二. 米制通俗螺纹1. 米制通俗螺纹用大写M暗示,牙型角2α=60°（α暗示牙型半角）;2. 米制通俗螺纹按螺距分粗牙通俗螺纹和细牙通俗螺纹两种;2.1. 粗牙通俗螺纹标识表记标帜一般不标明螺距,如M20暗示粗牙螺纹;细牙螺纹标识表记标帜必须标明螺距,如M30×1.5暗示细牙螺纹.个中螺距为1.5.2.2. 通俗螺纹用于机械零件之间的衔接和紧固,一般螺纹衔接多用粗牙螺纹,细牙螺纹比同一公称直径的粗牙螺纹强度略高,自锁机能较好.3. 米制通俗螺纹的标识表记标帜：M20-6H.M20×1.5LH-6g-40,个中M 暗示米制通俗螺纹,20暗示螺纹的公称直径为20mm,1.5暗示螺距,LH暗示左旋,6H.6g暗示螺纹精度等级,大写精度等级代号暗示内螺纹,小写精度等级代号暗示外螺纹,40暗示旋合长度;3.1. 经常应用米制通俗粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P;铸铁φ＝公称直径－1.05~1.1P;加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 经常应用米制通俗粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5 M18 2.5 15.3 15.5 17.7 M56 5.5 5050.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制通俗内螺纹的加工底孔直径可用下式作近似盘算：d=D-1.0825P,个中Ｄ为公称直径,Ｐ为螺距.三. 用螺纹密封的管螺纹（GB 7306与ISO7/1雷同）1. 用螺纹密封的管螺纹不加填料或密封质就能防止渗漏.用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹.圆锥内螺纹和圆锥外螺纹两种衔接情势.压力在5×105Pa以下时,用前一种衔接已足够慎密,后一种衔接平日只在高温及高压下采取.2. 用螺纹密封的管螺纹内螺纹有圆锥.圆柱两种情势.外螺纹只有圆锥一种情势.牙型如下：锥度1：16,牙形角55°,旧螺纹尺度示例：ZG3/8;3. 标识表记标帜示例：圆锥内螺纹 Rc 3/8圆柱内螺纹 Rp3/8圆锥外螺纹 R3/8当螺纹为左旋螺纹时 Rc 3/8-LH（LH暗示左旋螺纹）经常应用螺纹(标识表记标帜：Rc3/8.Rp3/8.R3/8)的根本尺寸：表2尺寸代号每寸牙数大径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.51/4 19 13.157 12.301 11.445 φ11.2 6.0 9.73/8 19 16.662 15.806 14.950 φ14.7 6.4 10.11/2 14 20.955 19.793 18.631 φ18.3 8.2 13.23/4 14 26.411 25.279 24.117 φ23.6 9.5 14.51 11 33.249 31.770 30.291 φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.14. GB 7306划定的标识表记标帜办法与ISO7/1的划定是一样的.在ISO 7/1作出同一之前,列国的标识表记标帜办法如下：表3尺度号螺纹种类圆锥内螺纹圆柱内螺纹圆锥外螺纹ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2英国 BS 21-1973 Rc1/2″Rp1/2″R1/2″法国 NF E03-004 ——G1/2″J G1/2″ 德国 DIN 2999 —— Rp1/2-DIN299R1/2DIN2999日本JIS 130203 PT1/2″ PS1/2″PT1/2″苏联ГOCT 6211 KTPYБ1/2″ ——KTPYБ1/2″GB GB 133-74 ZG1/2″ ——ZG1/2″四. 60°圆锥管螺纹（GB/T 12716-91）1. 该螺纹等效于美国国度尺度ANSIB1.20.1中NPT螺纹部分.只有圆锥内螺纹和圆锥外螺纹一种衔接情势.2. 60°圆锥管螺纹与55°圆锥管螺纹的雷同点：2.1. 螺纹本身具有密封性.2.2. 圆锥角：1：162.3. 经由过程掌握基面距离（基准长度）来掌握直径尺寸.2.4. 许可在螺纹副内参加密封物.3. 60°圆锥管螺纹与55°圆锥管螺纹的不合点：表4项目60°圆锥管螺纹55°圆锥管螺纹标识表记标帜 NPT 3/8 Rc3/8.Rp3/8.R3/8牙型角60° 55°牙距不合表5 表2公役请求高低用处汽车.飞机.机床中管路衔接水.煤气等低压管路体系4. 代号NPT即旧尺度代号Z：标识表记标帜：NPT 3/8.NPT 3/8－LH,个中LH暗示左旋.表5 经常应用螺纹的根本尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451φ37.9 10.668 4.831-1/2 11.5 48.054 46.287 44.520φ43.9 10.668 4.83五. 非螺纹密封的管螺纹（GB 7307）1. 该螺纹尺度与ISO 228/1雷同.2. 牙型角：55°,锥度：1：16.3. 标识表记标帜示例：11/2左旋内螺纹 G11/2-LH（右旋不标）11/2A级外螺纹 G11/2A11/2B级外螺纹 G11/2B表里螺纹装配 G11/2 /G11/2A表6 经常应用根本尺寸尺寸代号每寸牙数大径中径小径建议底孔基准距离有效长度1/8 28 9.728 9.147 8.566 φ8.8 4.0 6.51/4 19 13.157 12.301 11.445 φ11.76.0 9.73/8 19 16.662 15.806 14.950 φ15.2 6.4 10.11/2 14 20.955 19.793 18.631 φ18.9 8.2 13.23/4 14 26.411 25.279 24.117 φ24.4 9.5 14.51 11 33.249 31.770 30.291 φ30.6 10.4 16.81-1/4 11 41.910 40.431 38.952 φ39.2 12.7 19.11-1/2 11 47.803 46.324 44.845 φ45.1 12.7 19.14. 用处：非螺纹密封的管螺纹重要用于压力较低的不.煤气管道,衔接时就加填料或密封质（麻丝.铅丹.聚四氟乙烯胶带等）,以防止渗漏.5. 非螺纹密封的管螺纹与用螺纹密封的管螺纹雷同点是：两者牙型一样均为55°,雷同规格螺纹的螺距.牙高.根本直径雷同.6. 非螺纹密封的管螺纹与用螺纹密封的管螺纹不合点是：6.1. 用螺纹密封的管螺纹内螺纹有圆柱螺纹和圆锥螺纹两种情势,外螺纹只有圆锥螺纹一种情势.6.2. 非螺纹密封的管螺纹不管表里螺纹都只有圆柱螺纹一种情势.6.3. 两种螺纹部分规格的公役不合.6.4. 非螺纹密封的内圆柱管螺纹可以和用螺纹密封的外圆锥管螺纹相衔接,但非螺纹密封的外圆柱管螺纹却不成以和用螺纹密封的内管螺纹形成用螺纹密封的衔接.7. 列国的不合标识表记标帜办法：表7 尺度号螺纹种类圆柱内螺纹圆柱外螺纹ISO ISO228/1-1982 G1/2 G1/2A B英国 BS 2779-1973 G1/2″ G1/2″A B法国 NF E03-005 G1/2″H G1/2″A B德国 DIN 259 R1/2 K1/2日本JIS 130202 PF1/2″A B PF1/2″A B 苏联ГOCT 6357 TPYБ1/2″Kл2 Kл3 TPYБ1/2″Kл2 Kл3GB GB 133-74 G1/2″ G1/2″六. 米制锥螺纹（GB1415）1. 标识表记标帜：ZM10.ZM10-S.ZM10/ZM10.ZM10/ZM10-S.2. ZM-米制锥螺纹的标识表记标帜代号;尺度基准距离时,省略基准距离代号;S-短基准距离.3. 用处：实用于气体或液体管路体系依附螺纹密封的衔接螺纹（水.煤气管道用管螺纹除外）,须要时许可在螺纹合营面间加密封填料进步其密封性.4. 公径直径/螺距直径 6,8,10 12,14,16,18,20,22,2427,30,33,36,39,42,45,48,52,56,60螺距 1 1.5 2第二章美国尺度管螺纹一. 尺度：ANSI B1.20.1美国尺度管螺纹. 美国尺度管螺纹不但用于压力较低的水.煤气管道,也同时用于高温.高压体系.就管螺纹而言,今朝活着界规模内形成了以ISO尺度为一方,以美国尺度为另一方的两大管螺纹尺度体系.二. 螺纹类型1. 根本牙型：牙型角60°.锥度1?。
管螺纹配合情况

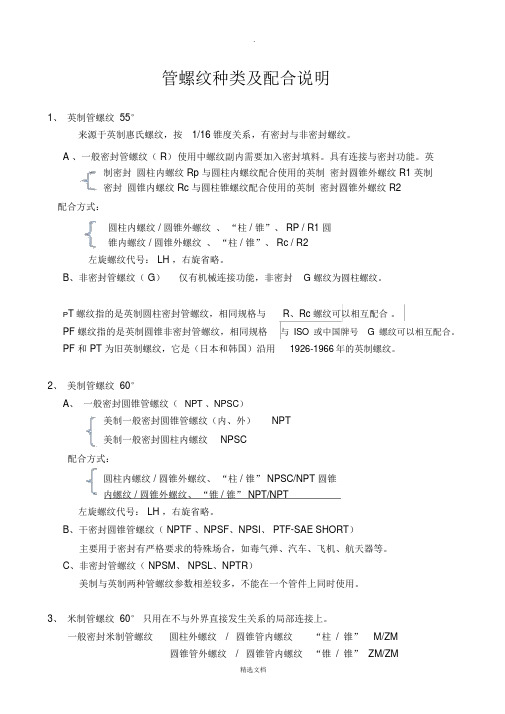

.管螺纹种类及配合说明1、英制管螺纹 55°来源于英制惠氏螺纹，按1/16 锥度关系，有密封与非密封螺纹。
A 、一般密封管螺纹（ R）使用中螺纹副内需要加入密封填料。
具有连接与密封功能。
英制密封圆柱内螺纹 Rp 与圆柱内螺纹配合使用的英制密封圆锥外螺纹 R1 英制密封圆锥内螺纹 Rc 与圆柱锥螺纹配合使用的英制密封圆锥外螺纹 R2配合方式：圆柱内螺纹 / 圆锥外螺纹、“柱 / 锥”、 RP / R1 圆锥内螺纹 / 圆锥外螺纹、“柱 / 锥”、 Rc / R2左旋螺纹代号： LH ，右旋省略。
B、非密封管螺纹（ G）仅有机械连接功能，非密封G 螺纹为圆柱螺纹。
P T螺纹指的是英制圆柱密封管螺纹，相同规格与R、Rc 螺纹可以相互配合。
PF 螺纹指的是英制圆锥非密封管螺纹，相同规格与ISO或中国牌号G螺纹可以相互配合。
PF 和 PT 为旧英制螺纹，它是（日本和韩国）沿用1926-1966年的英制螺纹。
2、美制管螺纹 60°A、一般密封圆锥管螺纹（NPT 、NPSC）美制一般密封圆锥管螺纹（内、外）NPT美制一般密封圆柱内螺纹NPSC配合方式：圆柱内螺纹 / 圆锥外螺纹、“柱 / 锥” NPSC/NPT 圆锥内螺纹 / 圆锥外螺纹、“锥 / 锥” NPT/NPT左旋螺纹代号： LH ，右旋省略。
B、干密封圆锥管螺纹（ NPTF 、NPSF、NPSI、 PTF-SAE SHORT）主要用于密封有严格要求的特殊场合，如毒气弹、汽车、飞机、航天器等。
C、非密封管螺纹（ NPSM、 NPSL、NPTR）美制与英制两种管螺纹参数相差较多，不能在一个管件上同时使用。
3、米制管螺纹 60°只用在不与外界直接发生关系的局部连接上。
一般密封米制管螺纹圆柱外螺纹/圆锥管内螺纹“柱/锥”M/ZM圆锥管外螺纹/圆锥管内螺纹“锥/锥”ZM/ZM.非密封米制管螺纹M。
各种螺纹尺寸与结构大全
螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。
压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
螺纹规格大全
之袁州冬雪创作罗纹规格大全.我找了好久.很有用.第一章国标罗纹的一般知识一. 罗纹的分类1. 罗纹分内罗纹和外罗纹两种；2. 按牙形分可分为：１）三角形罗纹２）梯形罗纹３）矩形罗纹４）锯齿形罗纹；3. 按线数分单头罗纹和多头罗纹；4. 按旋入方向分左旋罗纹和右旋罗纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途分歧分有：米制普通罗纹、用罗纹密封的管罗纹、非罗纹密封的管罗纹、60°圆锥管罗纹、米制锥罗纹等二. 米制普通罗纹1. 米制普通罗纹用大写M暗示，牙型角2α=60°（α暗示牙型半角）；2. 米制普通罗纹按螺距分粗牙普通罗纹和细牙普通罗纹两种；2.1. 粗牙普通罗纹标识表记标帜一般不标明螺距，如M20暗示粗牙罗纹；细牙罗纹标识表记标帜必须标明螺距，如M30×1.5暗示细牙罗纹、其中螺距为1.5.2.2. 普通罗纹用于机械零件之间的毗连和紧固，一般罗纹毗连多用粗牙罗纹，细牙罗纹比同一公称直径的粗牙罗纹强度略高，自锁性能较好.3. 米制普通罗纹的标识表记标帜：M20-6H、M20×1.5LH-6g-40,其中M 暗示米制普通罗纹，20暗示罗纹的公称直径为20mm，1.5暗示螺距，LH暗示左旋，6H、6g暗示罗纹精度等级，大写精度等级代号暗示内罗纹，小写精度等级代号暗示外罗纹，40暗示旋合长度；3.1. 常常使用米制普通粗牙罗纹的螺距如下表(罗纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外罗纹光杆直径取φ＝公称直径－0.13P)：表1 常常使用米制普通粗牙罗纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外罗纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内罗纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距.三. 用罗纹密封的管罗纹（GB 7306与ISO7/1相同）1. 用罗纹密封的管罗纹不加填料或密封质就可以防止渗漏.用罗纹密封的管罗纹有圆柱内罗纹和圆锥外罗纹、圆锥内罗纹和圆锥外罗纹两种毗连形式.压力在5×105Pa以下时，用前一种毗连已足够慎密，后一种毗连通常只在高温及高压下采取.2. 用罗纹密封的管罗纹内罗纹有圆锥、圆柱两种形式.外罗纹只有圆锥一种形式.牙型如下：锥度1：16，牙形角55°，旧罗纹尺度示例：ZG3/8；3. 标识表记标帜示例：圆锥内罗纹 Rc 3/8圆柱内罗纹 Rp3/8圆锥外罗纹 R3/8当罗纹为左旋罗纹时 Rc 3/8-LH（LH暗示左旋罗纹）常常使用罗纹(标识表记标帜：Rc 3/8、Rp3/8、R3/8)的基本尺寸：表2尺寸代号每寸牙数大径中径小径建议底孔基准间隔有效长度1/8 28 9.728 9.147 8.566 φ8.4 4.0 6.51/4 19 13.157 12.301 11.445 φ11.2 6.0 9.73/8 19 16.662 15.806 14.950 φ14.7 6.4 10.11/2 14 20.955 19.793 18.631 φ18.3 8.2 13.23/4 14 26.411 25.279 24.117 φ23.6 9.5 14.51 11 33.249 31.770 30.291 φ29.7 10.4 16.81-1/4 11 41.910 40.431 38.952 φ38.3 12.7 19.11-1/2 11 47.803 46.324 44.845 φ44.1 12.7 19.14. GB 7306规定的标识表记标帜方法与ISO7/1的规定是一样的.在ISO 7/1作出统一之前，各国的标识表记标帜方法如下：表3尺度号罗纹种类圆锥内罗纹圆柱内罗纹圆锥外罗纹ISO ISO7/1-1982 Rc1/2 Rp1/2 R1/2英国 BS 21-1973 Rc1/2″ Rp1/2″ R1/2″法国 NF E03-004 ——G1/2″J G1/2″德国 DIN 2999 —— Rp1/2-DIN299 R1/2DIN2999日本JIS 130203 PT1/2″ PS1/2″ PT1/2″苏联ГOCT 6211 KTPYБ1/2″ ——KTPYБ1/2″GB GB 133-74 ZG1/2″ ——ZG1/2″四. 60°圆锥管罗纹（GB/T 12716-91）1. 该罗纹等效于美国国家尺度ANSI B1.20.1中NPT罗纹部分.只有圆锥内罗纹和圆锥外罗纹一种毗连形式.2. 60°圆锥管罗纹与55°圆锥管罗纹的相同点：2.1. 罗纹自己具有密封性.2.2. 圆锥角：1：162.3. 通过节制基面间隔（基准长度）来节制直径尺寸.2.4. 允许在罗纹副内加入密封物.3. 60°圆锥管罗纹与55°圆锥管罗纹的分歧点：表4项目60°圆锥管罗纹55°圆锥管罗纹标识表记标帜 NPT 3/8 Rc 3/8、Rp3/8、R3/8牙型角60° 55°牙距分歧表5 表2公差要求高低用途汽车、飞机、机床中管路毗连水、煤气等低压管路系统4. 代号NPT即旧尺度代号Z：标识表记标帜：NPT 3/8、NPT 3/8－LH，其中LH暗示左旋.表5 常常使用罗纹的基本尺寸尺寸代号每寸牙数大径中径小径建议底孔基准间隔牙数1/8 27 10.242 9.489 8.736 φ8.6 4.102 4.361/4 18 13.616 12.487 11.358 φ11.1 5.786 4.103/8 18 17.055 15.926 14.797 φ14.5 6.096 4.321/2 14 21.223 19.772 18.321 φ17.9 8.128 4.483/4 14 26.568 25.117 23.666 φ23.2 8.611 4.751 11.5 33.228 31.461 29.694 φ29.2 10.160 4.601-1/4 11.5 41.985 40.218 38.451 φ37.9 10.668 4.83 1-1/2 11.5 48.054 46.287 44.520 φ43.9 10.668 4.83五. 非罗纹密封的管罗纹（GB 7307）1. 该罗纹尺度与ISO 228/1相同.2. 牙型角：55°，锥度：1：16.3. 标识表记标帜示例：11/2左旋内罗纹 G11/2-LH（右旋不标）11/2A级外罗纹 G11/2A11/2B级外罗纹 G11/2B表里罗纹装配 G11/2 /G11/2A表6 常常使用基本尺寸尺寸代号每寸牙数大径中径小径建议底孔基准间隔有效长度1/8 28 9.728 9.147 8.566 φ8.8 4.0 6.51/4 19 13.157 12.301 11.445 φ11.7 6.0 9.73/8 19 16.662 15.806 14.950 φ15.2 6.4 10.11/2 14 20.955 19.793 18.631 φ18.9 8.2 13.23/4 14 26.411 25.279 24.117 φ24.4 9.5 14.51 11 33.249 31.770 30.291 φ30.6 10.4 16.81-1/4 11 41.910 40.431 38.952 φ39.2 12.7 19.11-1/2 11 47.803 46.324 44.845 φ45.1 12.7 19.14. 用途：非罗纹密封的管罗纹主要用于压力较低的不、煤气管道，毗连时就加填料或密封质（麻丝、铅丹、聚四氟乙烯胶带等），以防止渗漏.5. 非罗纹密封的管罗纹与用罗纹密封的管罗纹相同点是：二者牙型一样均为55°，相同规格罗纹的螺距、牙高、基本直径相同.6. 非罗纹密封的管罗纹与用罗纹密封的管罗纹分歧点是：6.1. 用罗纹密封的管罗纹内罗纹有圆柱罗纹和圆锥罗纹两种形式，外罗纹只有圆锥罗纹一种形式.6.2. 非罗纹密封的管罗纹不管表里罗纹都只有圆柱罗纹一种形式.6.3. 两种罗纹部分规格的公差分歧.6.4. 非罗纹密封的内圆柱管罗纹可以和用罗纹密封的外圆锥管罗纹相毗连，但非罗纹密封的外圆柱管罗纹却不成以和用罗纹密封的内管罗纹形成用罗纹密封的毗连.7. 各国的分歧标识表记标帜方法：表7尺度号罗纹种类圆柱内罗纹圆柱外罗纹ISO ISO228/1-1982 G1/2 G1/2A B英国 BS 2779-1973 G1/2″ G1/2″A B法国 NF E03-005 G1/2″H G1/2″A B德国 DIN 259 R1/2 K1/2日本JIS 130202 PF1/2″A B PF1/2″A B苏联ГOCT 6357 TPYБ1/2″Kл2 Kл3 TPYБ1/2″Kл2 Kл3GB GB 133-74 G1/2″ G1/2″六. 米制锥罗纹（GB1415）1. 标识表记标帜：ZM10、ZM10-S、ZM10/ZM10、ZM10/ZM10-S.2. ZM-米制锥罗纹的标识表记标帜代号；尺度基准间隔时，省略基准间隔代号；S-短基准间隔.3. 用途：适用于气体或液体管路系统依靠罗纹密封的毗连罗纹（水、煤气管道用管罗纹除外），需要时允许在罗纹配合面间加密封填料提高其密封性.4. 公径直径/螺距直径 6,8,10 12,14,16,18,20,22,2427,30,33,36,39,42,45,48,52,56,60螺距 1 1.5 2第二章美国尺度管罗纹一. 尺度：ANSI B1.20.1美国尺度管罗纹.美国尺度管罗纹不但用于压力较低的水、煤气管道，也同时用于高温、高压系统.就管罗纹而言，今朝在世界范围内形成了以ISO尺度为一方，以美国尺度为另外一方的两大管罗纹尺度体系.二. 罗纹类型1. 基本牙型：牙型角60°.锥度1?。
螺纹规格大全
之宇文皓月创作螺纹规格大全.我找了好久.很有用.第一章国标螺纹的一般知识一. 螺纹的分类1. 螺纹分内螺纹和外螺纹两种；2. 按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3. 按线数分单头螺纹和多头螺纹；4. 按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5. 按用途分歧分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二. 米制普通螺纹1. 米制普通螺纹用大写M暗示，牙型角2α=60°（α暗示牙型半角）；2. 米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1. 粗牙普通螺纹标识表记标帜一般不标明螺距，如M20暗示粗牙螺纹；细牙螺纹标识表记标帜必须标明螺距，如M30×1.5暗示细牙螺纹、其中螺距为1.5。
2.2. 普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3. 米制普通螺纹的标识表记标帜：M20-6H、M20×1.5LH-6g-40,其中M 暗示米制普通螺纹，20暗示螺纹的公称直径为20mm，1.5暗示螺距，LH暗示左旋，6H、6g暗示螺纹精度等级，大写精度等级代号暗示内螺纹，小写精度等级代号暗示外螺纹，40暗示旋合长度；3.1. 经常使用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 经常使用米制普通粗牙螺纹的直径/螺距公称直径螺距P 铸铁底孔碳钢底孔外螺纹光杆直径M5 0.8 4.1 4.2 4.9 M24 3 20.8 21 23.7M6 1 4.9 5 5.9 M27 3 23.8 24 26.7M8 1.25 6.6 6.7 7.9 M30 3.5 26.3 26.5 29.6M10 1.5 8.3 8.5 9.8 M33 3.5 29.3 29.5 32.6M12 1.75 10.3 10.4 11.8 M36 4 31.7 32 35.5M14 2 11.7 12 13.7 M42 4.5 37.2 37.5 41.5M16 2 13.8 14 15.7 M48 5 42.5 43 47.5M18 2.5 15.3 15.5 17.7 M56 5.5 50 50.5 55.5M20 2.5 17.3 17.5 19.7 M64 6 57.5 58 63.53.2. 米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
NPTF螺纹
螺纹第一章国标螺纹的一般知识一.螺纹的分类1.螺纹分内螺纹和外螺纹两种；2.按牙形分可分为：１）三角形螺纹２）梯形螺纹３）矩形螺纹４）锯齿形螺纹；3.按线数分单头螺纹和多头螺纹；4.按旋入方向分左旋螺纹和右旋螺纹两种, 右旋不标注，左旋加LH，如M24×1.5LH；5.按用途不同分有：米制普通螺纹、用螺纹密封的管螺纹、非螺纹密封的管螺纹、60°圆锥管螺纹、米制锥螺纹等二.米制普通螺纹1.米制普通螺纹用大写M表示，牙型角2α=60°（α表示牙型半角）；2.米制普通螺纹按螺距分粗牙普通螺纹和细牙普通螺纹两种；2.1.粗牙普通螺纹标记一般不标明螺距，如M20表示粗牙螺纹；细牙螺纹标记必须标明螺距，如M30×1.5表示细牙螺纹、其中螺距为1.5。
2.2.普通螺纹用于机械零件之间的连接和紧固，一般螺纹连接多用粗牙螺纹，细牙螺纹比同一公称直径的粗牙螺纹强度略高，自锁性能较好。
3.米制普通螺纹的标记：M20-6H、M20×1.5LH-6g-40,其中M 表示米制普通螺纹，20表示螺纹的公称直径为20mm，1.5表示螺距，LH表示左旋，6H、6g表示螺纹精度等级，大写精度等级代号表示内螺纹，小写精度等级代号表示外螺纹，40表示旋合长度；3.1.常用米制普通粗牙螺纹的螺距如下表(螺纹底孔直径：碳钢φ＝公称直径－P；铸铁φ＝公称直径－1.05~1.1P；加工外螺纹光杆直径取φ＝公称直径－0.13P)：表1 常用米制普通粗牙螺纹的直径/螺距3.2.米制普通内螺纹的加工底孔直径可用下式作近似计算：d=D-1.0825P,其中Ｄ为公称直径，Ｐ为螺距。
三.用螺纹密封的管螺纹（GB 7306与ISO7/1相同）1.用螺纹密封的管螺纹不加填料或密封质就能防止渗漏。
用螺纹密封的管螺纹有圆柱内螺纹和圆锥外螺纹、圆锥内螺纹和圆锥外螺纹两种连接形式。
压力在5×105Pa以下时，用前一种连接已足够紧密，后一种连接通常只在高温及高压下采用。
