城市热力网设计规范
城市供热管网施工组织设计规范

城市供热管网施工组织设计规范1. 引言随着城市化进程的不断推进,城市供热管网建设日益重要。
为了保证城市供热管网施工的安全、高效和可持续发展,制定一套合理的施工组织设计规范至关重要。
本文将就城市供热管网施工组织设计规范进行论述。
2. 施工准备阶段2.1 前期工作在施工前,需要进行充分的前期工作准备。
主要包括现场勘察与设计、项目方案制定、技术方案论证等。
通过这些工作,可以明确施工的具体要求和目标,并制定相应的施工方案。
2.2 施工材料准备城市供热管网的施工需要大量的材料和设备,例如管道、阀门、支架等。
在施工准备阶段,需要做好材料的采购、运输和储存工作,以确保施工过程中有足够的材料供应,并保证材料的质量符合相关标准。
3. 施工方案设计3.1 施工流程根据具体的供热管网施工情况,制定详细的施工流程。
包括施工的步骤、顺序、工期等,遵循施工的逻辑关系和安全要求,确保施工过程的有序进行。
3.2 人员组织与分工合理的人员组织与分工是城市供热管网施工的关键。
根据施工的规模和需求,合理分配施工人员,并明确各级人员的职责与权限,确保施工过程中有足够的人力支持,并保持高效的施工进度。
3.3 施工设备与机械选择施工设备和机械的选择对于施工的效率和质量都有重要影响。
在施工方案设计中,需要明确所需的设备和机械种类,并对其技术要求、数量、使用方法等进行详细规定,以确保施工设备能够满足施工需求。
4. 施工安全与环境保护4.1 施工安全城市供热管网施工存在一定的安全风险,如高空作业、重物吊装等。
在施工组织设计中,需要详细考虑施工安全措施,包括安全标识、安全培训、防护设备等,力求减少和防止施工事故的发生。
4.2 环境保护城市供热管网的施工可能会对周围环境造成一定的影响,如噪音、灰尘、废水等。
在施工组织设计中,需要制定相应的环境保护措施,如降低施工噪音、进行尘土控制、合理处理废水等,以减少对周边环境的影响。
5. 施工质量控制5.1 施工工艺与质量标准城市供热管网的施工需要符合相应的工艺要求和质量标准。
城镇供热管网设计规范(CJJ34-2010)

《城镇供热管网工程施工及验收设计规范》 (CJJ28-2004)
2021/3/7
CHENLI
3
1 总则
·1.0.2条 本规范适用的供热介质参数
本规范适用于供热热水介质设计压力小于或等于2.5MPa, 设计温度小于或等于200℃;供热蒸汽介质设计压力小于或等 于1.6MPa,设计温度小于或等于350℃的下列城镇供热管网的 设计: 1 以热电厂或锅炉房为热源,自热源至建筑物热力入口的供热 管网; 2 供热管网新建、扩建或改建的管线、中继泵站和热力站等工 艺系统。
13
14.1 一般规定 14.1.1 街区热水供热管网设计时,应计算建筑物
的设计热负荷。对既有建筑应调查历年实际热负 荷、耗热量及建筑节能改造情况,按实际耗热量 确定设计热负荷。 14.1.2 采暖、通风、空调系统供热管网水质应符 合下列规定: 1 热力站间接连接系统街区热水供热管网水质,应 满足规范第10.3.12条的要求。
2021/3/7
CHENLI
8
8 管网布置与敷设
8.2.20 热力网管沟内不得穿过燃气管道。
8.2.21 当热力网管沟与燃气管道交叉的垂直 净距小于300mm时,必须采取可靠措施防止燃气 泄漏进管沟。
8.5.1 热力网管道干线、支干线、支线的起点
应安装关断阀门。
2021/3/7
CHENLI
9
10 中继泵站与热力站
18
14.2.6 用于采暖、通风、空调系统的管网设计, 在保证循环水泵运行时管网压力符合下列规定:
1 系统中任何一点的压力不应超过设备、管道及 管件的允许压力;
注:第7章 热力网水力计算的7.3.2条主干线比摩 阻可采用30Pa/m~70 Pa/m。
城镇供热管网设计

城镇供热管网设计<1>管网布置与敷设<1.1>管网布置1、城镇供热管网的布置应在城镇规划的指导下,根据热负荷分布、热源位置、其他管线及构筑物、园林绿地、水文、地质条件等因素,经技术经济比较确定。
2、城镇供热管网管道的位置应符合下列规定:(1)城镇道路上的供热管道应平行于道路中心线,并宜敷设在车行道以外,同一条管道应只沿街道的一侧敷设;(2)穿过厂区的供热管道应敷设在易于检修和维护的位置;(3)通过非建筑区的供热管道应沿公路敷设;(4)供热管网选线时宜避开土质松软地区、地震断裂带、滑坡危险地带以及高地下水位区等不利地段。
3、管径小于或等于300mm的供热管道,可穿越建筑物的地下室或用开槽施工法自建筑物下专门敷设的通行管沟内穿过。
用暗挖法施工穿过建筑物时可不受管径限制。
4、热力网管道可与自来水管道、电压10kV以下的电力电缆、通信线路、压缩空气管道、压力排水管道和重油管道一起敷设在综合管沟内。
在综合管沟内,热力网管道应高于自来水管道和重油管道,并且自来水管道应做绝热层和防水层。
5、地上敷设的供热管道可与其他管道敷设在同一管架上,但应便于检修,且不得架设在腐蚀性介质管道的下方。
<1.2>管道敷设1、城镇街道上和居住区内的供热管道宜采用地下敷设。
当地下敷设困难时,可采用地上敷设,但设计时应注意美观。
2、工厂区的供热管道,宜采用地上敷设。
3、热水供热管道地下敷设时,宜采用直埋敷设。
4、热水或蒸汽管道采用管沟敷设时,宜采用不通行管沟敷设,穿越不允许开挖检修的地段时,应采用通行管沟敷设口当采用通行管沟困难时,可采用半通行管沟敷设。
5、当蒸汽管道采用直埋敷设时,应采用保温性能良好、防水性能可靠、保护管耐腐蚀的预制保温管直埋敷设,其设计寿命不应低于25年。
6、直埋敷设热水管道应采用钢管、保温层、保护外壳结合成一体的预制保温管道。
7、管沟敷设相关尺寸:(1)通行管沟1)管沟净高≥1.8m。
中华人民共和国城镇建设行业标准城热力网设计规范Designcode

中华人民共和国城镇建设行业标准城市热力网设计规范Design code of district heating networkCJJ 34-2002局部修订(征求意见稿)《城市热力网设计规范》修订组2007年7月14 二次管网14.1 一般规定14.1.1本章适用于供热介质为热水、设计压力小于或等于1.6 MPa、设计温度小于或等于95 ℃,直接与建筑物户内系统连接的室外热力网工艺系统的设计。
14.1.2本章未规定的设计内容,应遵守本规范其他章节的规定。
14.1.3二次管网设计时,应计算建筑物的设计热负荷。
对现状建筑应调查历年实际热负荷及耗热量。
14.1.4二次管网的系统设置,应根据建筑物的用途、使用特点、热负荷变化规律、户内系统形式、供热介质温度及压力、调节控制方式等,通过技术经济比较确定。
14.2 水力计算14.2.1采暖、通风、空调系统管网的设计流量应按下列公式计算:(14.2.1)式中:G —采暖、通风、空调系统供水管设计流量,t∕h;Q —采暖、通风、空调设计热负荷,kW;t1 —采暖、通风、空调供水温度,℃;t2 —采暖、通风、空调回水温度,℃。
14.2.2生活热水供水系统干管的设计流量应按下列公式计算;建筑物的引入管可按相应系统的设计秒流量确定。
(14.2.2)式中:G —生活热水系统供水管设计流量,t∕h;Q —生活热水设计热负荷,kW;t1 —生活热水供水温度,℃;t0 —冷水计算温度,℃;q x —热水循环流量,t∕h。
14.2.3定时供应生活热水系统的循环流量,可按循环管网中的水每小时循环2~4次计算。
全日供应生活热水系统的循环流量,应按配水管道热损失和配水点最低水温计算,系统总循环流量可按下式计算。
(14.2.3)式中:q x —全日供应生活热水系统循环流量,t∕h;Q s —配水管道热损失(kW),应经计算确定,可取设计热负荷的3%~5%;Δt —配水管道热水温差(℃),应按系统大小确定,可取5℃~10℃。
城市热力网设计规范

城市热力网设计规范G tk =3.6Q tk /c(t 1t -t 2t式中G tk —通风、空调热负荷热力网设计流量,(T/h ); Q tk —通风、空调热负荷,KW ;C —水的比热容,KJ/Kg·°C ,可取C=4.1868KJ/Kg·°Ct 1t —冬季通风、空调相应室外计算温度下的热力网供水温度,°C ;t 2t —冬季通风、空调相应室外计算温度下的热力网采暖系统回水温度, °C 。
一、与采暖系统并联连接 1、平均流量G sp =3.6Q sp /c(t`1-t`2式中G sp ——生活热水热负荷热力网设计流量,(T/h ); Q n ——采暖期生活平均热负荷,KW ;C ——水的比热容,KJ/Kg·°C ,可取C=4.1868KJ/Kg·°C t`1 ——闭式热力网采暖开始时的供水温度,°C ; t`2——生活热水加热器上相应的回水温度, °C 。
2、最大流量G s·max =3.6Q s·max /c(t`1-t`2式中 G s·max ——生活热水热负荷热力网最大流量,(T/h ); Q s·max ——采暖期生活热水最大热负荷,KW ;C ——水的比热容,KJ/Kg·°C ,可取C=4.1868KJ/Kg·°C t`1 ——闭式热力网采暖开始时的供水温度,°C ;t`2——生活热水加热器相应的回水温度, °C ,可取30-40°C 。
二、与采暖系统两级串联或两级混合连接 1、平均流量G sp =3.6[Q sp /c(t`1-θ2)]·[( t r -t lr )/(t r -t l式中G sp ——生活热水热负荷热力网平均流量,(T/h ); Q sp ——采暖期生活热水平均热负荷,KW ;C ——水的比热容,KJ/Kg·°C ,可取C=4.1868KJ/Kg·°C t`1 ——闭式热力网采暖开始时的供水温度,°C ;θ2——采暖期开始时采暖期系统回水温度,对于间接连接采暖系统为采暖加热器热力网侧出口水温, °C ;t r ——生活热水温度,应按设计水温取用,;t lr ——采暖期开始时,第一级生活热水加热器生活热水出口水温,°C ,t lr =θ2-ΔΔ可取5-10 °C ;t l ——冷水计算温度, °C 。

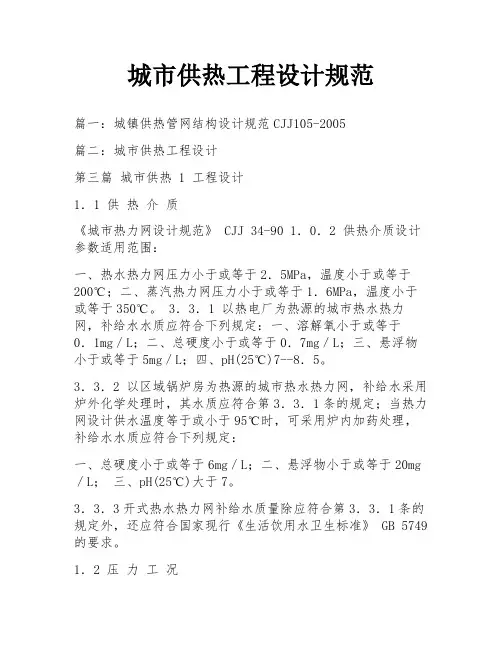

城市供热工程设计规范

城市供热工程设计规范篇一:城镇供热管网结构设计规范CJJ105-2005篇二:城市供热工程设计第三篇城市供热 1 工程设计1.1 供热介质《城市热力网设计规范》 CJJ 34-90 1.0.2 供热介质设计参数适用范围:一、热水热力网压力小于或等于2.5MPa,温度小于或等于200℃;二、蒸汽热力网压力小于或等于1.6MPa,温度小于或等于350℃。
3.3.1 以热电厂为热源的城市热水热力网,补给水水质应符合下列规定:一、溶解氧小于或等于0.1mg/L;二、总硬度小于或等于0.7mg/L;三、悬浮物小于或等于5mg/L;四、pH(25℃)7--8.5。
3.3.2 以区域锅炉房为热源的城市热水热力网,补给水采用炉外化学处理时,其水质应符合第3.3.1条的规定;当热力网设计供水温度等于或小于95℃时,可采用炉内加药处理,补给水水质应符合下列规定:一、总硬度小于或等于6mg/L;二、悬浮物小于或等于20mg /L;三、pH(25℃)大于7。
3.3.3开式热水热力网补给水质量除应符合第3.3.1条的规定外,还应符合国家现行《生活饮用水卫生标准》 GB 5749的要求。
1.2 压力工况《城市热力网设计规范》 CJJ 34—906.3.1 热水热力网供水管道任何一点的压力不应低于供热介质的汽化压力,并应留有30--50kPa的富裕压力。
6.3.2 热水热力网的回水压力应符合下列规定:一、不应超过直接连接用户系统的允许压力;二、任何一点的压力不应低于50kPa。
6.3.3 热水热力网循环水泵停止运行时,应保持必要的静态压力,静态压力应符合下列要求:一、不应使热力网任何一点的水汽化,并应有30~50kPa的富裕压力;二、与热力网直接连接的用户系统充满水;三、不应超过系统中任何一点的允许压力。
6.3.4开式热力网非采暖期运行,回水压力不应低于直接配水用户热水供应系统静水压力再加上50kPa之和。
1.3 管网布置与敷设《城市热力网设计规范》 CJJ 34—907.2.6 工作人员经常进入的通行管沟应有照明设施和良好的通风。
供热管道设计
三、供热管网形式及供热介质 确定
4、供热管网形式 热水——双管制、多管制 蒸汽——单管、双管、多管 热水管网宜采用闭式双管制 供热面积比较大(大于1000万㎡)的系
统,应采用多热源供 热,各热源热力干线 应联通。
四、管网水力计算
1、水力计算目的:确定管网流量、管径、 设备大小,计算管网阻力损失。
或非金属管道
管材及钢制管件的钢材编号如下:
钢号 Q235-A.F
适用范围
钢板厚度
P≤1.0MPa, t ≤150℃ ≤8mm
Q235-A
P≤1.6MPa, t ≤300℃ ≤16mm
Q235-B、20、20g、 可用于本规范适用范围的 不限
20R及低合金钢
全部参数
五、管道布置与敷设
4、管道连接
应尽量采用焊接,与阀门、设备之间需要拆卸时采用法兰 连接,对DN≤25的放气阀,可采用螺纹丝接。
工业余热供热系统、核供热堆和太阳能供热系
统。
2、根据热媒不同分为:蒸汽供热系统和
热水供热系统
3、根据供热管网的不同分为:单管制、
双管制及多管制。
(三)供热管道类别
压力管道设计类别分为长输管道(GA类)、公用管道(GB类) 及工业管道(GC类)
供热管道(热力管道 )属于GB类、GB2级公用管道。 《城市热力网设计规范》CJJ34-2002适用范围: (1)供热热水介质设计压力小于或等于,温度小于或等于200°C; (2)供热蒸汽介质设计压力小于等于1.6MPa, 温度小于或等于 350°C。
及管道构件的承压能力(不超压)。 2、在高温水的用户内,任一点的热媒压力不应
低于该水温下的汽化压力加50kPa(不汽化)。 3、与热网直连的用户,在停止或运行时,回水
城镇供热管网设计规范cjj34-2022
城镇供热管网设计规范cjj34-2022
1、总则
本规范旨在规范城镇供热管网设计,维护城镇居民生活热需求人群的安全供暖,为
热需求人群提供优质舒适服务,确保暖设施安全可靠并保障客户使用热源设备质量。
2、热源设备选择
(1)取注射热源设备的热效率、节能性、环保性能为主要指标,根据热需求量选择
合理的供暖热源设备;
(2)热源设备应安装在水平安全稳固的地面上,为保证市民安全,可以采用加埋混凝
土隔热技术与周边建筑物进行隔离。
3、设计建议
(1)设计暖气管路时应考虑气温差,有利于节能和暖气片的运行;
(2)设计除湿时应将加湿器安装有通风系统,有利于降低房间内部的湿度;
(3)阀门的选择要根据暖气片的规格和安装结构来确定适合的阀门型号;
(4)暖气管路设计时,为使暖气片的供热均匀,应将管路集中在墙装上,仔细考虑供
暖管路布线,尽量避免管路间发生缠绕。
4、安装使用
(1)热源设备安装使用前应当将热源设备的有关技术参数及安装要求进行详细研究;
(2)供暖管路选用有检验合格标志的水暖用管件,弯头以及密封件;
(3)热源设备及供暖管路安装、维护和检修时,应当配合集成运行,避免暖气片发生
堵塞、漏损和受损等情况。
城镇供热管网设计规范
五、城镇供热管网设计规范》(CJJ34-2010) 30本规范适用于供热热水介质设计压力小于或等于 2.5MPa,设计温度小于或等于200℃;供热蒸汽介质设计压力小于或等于1.6MPa,设计温度小于或等于350℃的下列城镇供热管网的设计:1 以热电厂或锅炉房为热源,自热源至建筑物热力入口的供热管网;2 供热管网新建、扩建或改建的管线、中继泵站和热力站等工艺系统。
热力网以热电厂或区域锅炉房为热源,自热源经市政道路至热力站的供热管网。
(2.5MPa,200℃)2.1.10 街区热水供热管网自热力站或用户锅炉房、热泵机房、直燃机房等小型热源至建筑物热力入口,设计压力小于或等于 1.6MPa,设计温度小于或等于95℃,与热用户室内系统连接的室外热水供热管网。
2.1.11无补偿敷设直管段不采取人为的热补偿措施的直埋敷设方式。
当无建筑物设计热负荷资料时,民用建筑的采暖、通风、空调及生活热水热负荷,可按下列方法计算:采暖热指标推荐值同02版区别,区分了未采取节能措施的热指标和采取节能措施的热指标。
热指标的供热管网热损失按5%考虑当凝结水回收时,用户热力站应设闭式凝结水箱并应将凝结水送回热源。
当热力网凝结水管采用无内防腐的钢管时,应采取措施保证凝结水管充满水凝结水管道宜采用具有防腐内衬、内防腐涂层的钢管或非金属管道。
非金属管道的承压能力和耐温性能应满足设计技术要求。
热力网管沟内不得穿过燃气管道。
8.2.21 当热力网管沟与燃气管道交叉的垂直净距小于300mm时,必须采取可靠措施防止燃气泄漏进管沟。
8.5.1 热力网管道干线、支干线、支线的起点应安装关断阀门。
10.1.3 站房设备间的门应向外开。
热水热力站当热力网设计水温大于100℃,站房长度大于12m时,应设2个出口。
蒸汽热力站均应设置2个出口。
安装孔或门的大小应保证站内需检修更换的最大设备出入。
多层站房应考虑用于设备垂直搬运的安装孔。
11.3.5 阀门、法兰等部位宜采用可拆卸式保温结构。
城镇供热管网设计规范
城镇供热管网设计规范城镇供热管网设计规范城镇供热管网是指为城市居民提供供热服务的管道网络系统。
为了确保供热系统的运行安全、高效和可靠,需要制定一系列的设计规范。
以下是城镇供热管网设计规范的一些要点:1.管道布局规范:管道布局应尽量缩短热量传输路径,减少传热损失。
主要管道应设置在地下,避免与其他公共设施冲突。
管道之间的距离和间距应符合相关标准,以便进行维护和修理。
2.管道选择规范:管道材料应符合国家相关标准,具有耐高温、耐压、耐腐蚀等性能。
在选择材料时,还需要考虑管道的使用寿命、运行成本和环境影响等因素。
3.热力站规范:热力站是城镇供热管网的重要组成部分,设计时需要考虑热力站的规模、位置和布局。
在热力站设计中,还需要合理设置过滤设备、增压设备、阀门等,以确保热量传输的稳定和可靠。
4.管道绝热规范:为了减少能量损失,供热管道需要进行绝热处理。
绝热层材料应具有良好的绝热性能和耐久性。
绝热层的厚度应根据管道的直径、工作温度和环境条件等因素进行合理设计。
5.管道排水规范:在设计管道时,需要考虑管道的排水和防冻问题。
管道应有适当的坡度和排水装置,以便排除管道内部的积水和气体。
在寒冷地区,还需要采取防冻措施,以防止管道冻裂。
6.安全防护规范:供热管网应符合国家相关安全规范和标准要求,包括管道的承载能力、抗震性能、防火性能等。
管道的就近安装应避免与易燃物、易爆物等设备和管道接触。
7.监测和维护规范:供热管网应配备相应的监测设备,可以实时监测热力站、管道和用户的运行状态。
定期进行巡检和维护,及时发现和处理问题,确保供热系统的正常运行。
总之,城镇供热管网设计规范是确保供热系统正常运行和供热服务质量的重要保证。
设计师应遵循相关规范,采用合理的设计和施工技术,以确保供热系统的安全、高效和可靠。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
城市热力网设计规范 Last updated on the afternoon of January 3, 2021 城市热力网设计规范 第六章水力计算 第六章水力计算?
第一节?设计流量 Gn=[Qn/c(t1-t2
式中Gn—采暖热负荷热力网设计流量,(T/h);
Qn—采暖热负荷,KW; C—水的比热容,KJ/Kg·°C,可取C=Kg·°C t1—采暖室外计算温度下的热力网供水温度,°C; t2—采暖室外计算温度下的热力网采暖系统回水温度,°C。 通风、空调热负荷热水热力网设计流量应按下式计算: Gtk=c(t1t-t2t
式中Gtk—通风、空调热负荷热力网设计流量,(T/h);
Qtk—通风、空调热负荷,KW; C—水的比热容,KJ/Kg·°C,可取C=Kg·°C t1t—冬季通风、空调相应室外计算温度下的热力网供水温度,°C; t2t—冬季通风、空调相应室外计算温度下的热力网采暖系统回水温度,°C。 闭式热力网生活热水热负荷热力网设计流量,应根据用户加热器的连接方式按下列方法计算:
一、与采暖系统并联连接 1、平均流量 Gsp=c(t`1-t`2
式中Gsp——生活热水热负荷热力网设计流量,(T/h);
Qn——采暖期生活平均热负荷,KW; C——水的比热容,KJ/Kg·°C,可取C=Kg·°C t`1——闭式热力网采暖开始时的供水温度,°C; t`2——生活热水加热器上相应的回水温度,°C。 2、最大流量 Gs·max=·max/c(t`1-t`2) 式中?Gs·max——生活热水热负荷热力网最大流量,(T/h);
Qs·max——采暖期生活热水最大热负荷,KW; C——水的比热容,KJ/Kg·°C,可取C=Kg·°C t`1——闭式热力网采暖开始时的供水温度,°C; t`2——生活热水加热器相应的回水温度,°C,可取30-40°C。 二、与采暖系统两级串联或两级混合连接 1、平均流量 Gsp=[Qsp/c(t`1-θ2)]·[( tr-tlr)/(tr-tl)]
式中Gsp——生活热水热负荷热力网平均流量,(T/h);
Qsp——采暖期生活热水平均热负荷,KW; C——水的比热容,KJ/Kg·°C,可取C=Kg·°C t`1——闭式热力网采暖开始时的供水温度,°C; θ2——采暖期开始时采暖期系统回水温度,对于间接连接采暖系统为采暖加热器热力网侧出
口水温,°C;
tr——生活热水温度,应按设计水温取用,; tlr——采暖期开始时,第一级生活热水加热器生活热水出口水温,°C,tlr=θ2-Δ
Δ可取5-10°C; tl——冷水计算温度,°C。 2、最大流量 Gs·max=[Qs·max/c(t`1-θ2)]·[( tr-tlr)/(tr-tl)]
式中Gs·max——生活热水热负荷热力网最大流量,(T/h);
Qsp——采暖期生活热水最大负荷,KW; C——水的比热容,KJ/Kg·°C,可取C=Kg·°C t`1——闭式热力网采暖开始时的供水温度,°C; θ2——采暖期开始时采暖系统回水温度,对于间接连接采暖系统为采暖加热器热力网侧出口
水温,°C;
tr——生活热水温度,应按设计水温取用,°C; tlr——采暖期开始时,第一级生活热水加热器生活热水出口水温,°C,tlr=θ2-Δ
Δ可取5-10°C; tl——冷水计算温度,°C。 第条开式热力网生活热水热负荷网流量,应按下列公式计算; 一、平均流量 Gsp=c(t*1-tl
式中Gsp——生活热水热负荷平均流量,(T/h);
Qsp——采暖期生活热水平均热负荷,KW; C——水的比热容,KJ/Kg·°C,可取C=Kg·°C t*1——开式热力网采暖开始时的供水温度,°C; tl——冷水计算温度,°C。 2、最大流量 Gs·max=·max/c(t*1-tl
式中Gs·max——生活热水热负荷最大流量,(T/h);
Qsp——采暖期生活热水最大热负荷,KW; C——水的比热容,KJ/Kg·°C,可取C=Kg·°C t*1——开式热力网采暖开始时的供水温度,°C; tl——冷水计算温度,°C。 第条闭式热力网,当采用中央质调节时,干线设计流量应按下式计算: Ggb=Gn+Gtk+Gsp
式中Ggb——闭式热力网干线设计流量,(t/h);
Gn——采暖热负荷热力网设计流量,(t/h); Gtk——通风、空调热负荷热力网设计流量,(t/h); Gsp——生活热水热负荷热力网平均流量,(t/h); 双管开式热力网当采用中央质调节时干线设计流量应按下式计算: Ggb=Gn+Gtk+Gsp
式中Ggk——闭式热力网干线设计流量,(t/h);
Gn——采暖热负荷热力网设计流量,(t/h); Gtk——通风、空调热负荷热力网设计流量,(t/h); Gsp——生活热水热负荷热力网平均流量,(t/h); 热水热力网当采用中央质——量调节时,应采用各种热负荷的热力网流量曲线相叠加得出的最大流量值,作为设计流量。
热水热力网支线设计流量的计算方法与干线设计流量计算方法相同,但生活热水热负荷的热力网流量应按以下规定取用。
一、当生活热水用户有储水箱时,取生活热水热负荷平均流量; 二、当生活热水用户无储水箱时,取生活热水负荷最大流量。 蒸汽热力网的设计流量,应按各用户的最大蒸流流量之和乘以同时系数确定。当供热介质为饱和蒸汽时,设计流量包括补偿管道热损失产生的凝结水的蒸汽量。
凝结水管道的设计流量应按蒸汽管道的设计流量乘以用户的凝结水回收率确定。 第二节水力计算 热力网管道内壁当量粗糙度应采用下列数值: 一、蒸汽管道; 二、热水管道; 三、凝结水及生活热水管道?; 确定热水热力网主干线管径时,宜采用经济比摩阻。 经济比摩阻数值宜根据工程具体条件计算确定。 一般情况下,主干线设计比摩阻可取40-80pa/m。 热水热力网支干线,支线应按允许压力降确定管径,但供热介质流速不应大于s,同时比摩阻不应大于300pa/m,对于只连接一个用户热力站的支线,比摩阻可大于300pa/m.。
确定热水热力网主干线管径时,宜采用经济比摩阻。经济比摩阻数值宜根据工程具体条件计算确定。
一般情况下,主干线设计比摩阻可取40-80pa/m。 热水热力网支干线,支线应按允许压力降确定管径,但供热介质流速不应大于s,同时比摩阻不应大于300pa/m。对于只连接一个用户热力站的支线,比摩阻可大于300pa/m。
蒸汽热力介质的最大允许设计流速应按下列规定采用: 一、过热蒸汽管道 1、公称直径大于200mm的管道80M/S 2、公称直径小于或等于200mm的管道50m/s 二、饱和蒸汽管道 1、公称直径大于200mm的管道60m/s 2、公称直径小于或等于200mm的管道?35m/s 蒸汽热力网应根据管线起点压力和用户需要压力降,选择管道直径。 以热电厂为热源的蒸汽热力网,管网起点压力应采用技术经济计算确定的汽轮机最佳抽(排)汽压力。
以区域锅炉房为热源的蒸汽热力网,在技术条件允许的情况下,热力网主干线起点压力宜采用较高值。
管道局部阻力与沿程阻力比值?表
补偿器类型 公称直径(mm) 局部阻力与沿程阻力的比值 蒸汽管道 热水及凝结水管道 输送干线 套筒或波纹管补偿器(带内衬筒) <=1200
“冂”型补偿器 200-350
“冂”型补偿器 400-500
“冂”型补偿器 600-1200
输配管线 套筒或波纹管补偿器(带内衬筒) <=400
套筒或波纹管补偿器(带内衬筒) 450-1200
“冂”型补偿器 150-250
“冂”型补偿器 300-350
“冂”型补偿器 400-500
“冂”型补偿器 600-1200
第三节?压力工况 热水热力网供水管道任何一点的压力不应低于供热介质的汽化压力,并应留有30-50kpa的富裕压力。
热水热力网的回水压力应符合下列规定: 一、不应超过直接用户系统的允许压力; 二、任何一点的压力不应低于50kpa。 热水热力网循环水泵停止运行时,应保持必要的静态压力,静态压力应符合下列要求: 一、不应使热力网任何一点的水汽化,并应有30-50kpa的富裕压力; 二、与热力网直接连接的用户系统充满水; 三、不应超过系统中任何一点允许压力。 开式热力网非采暖期运行,回水压力不应低于直接配水用户热水供应系统静水压力再加上50kpa之和。
热水热力网的定压方式,应满足用户系统所需的作用压头要求。 热水热力网的定压方式,应根据技术经济比较确定。定压力点应设在便于管理并有利于管网压力稳定的位置。通常设在热源处。
城市热水热力网设计时,应在水力计算的基础上绘制各种主要运行方案的主干线水压图。 对于地形复杂的地区,还应绘制必要的支干线水压图。 城市蒸汽热力网,宜按设计凝结水量绘制凝结水管网的水压图。 第四节?水泵选择 当热水热力网采用中央质调节时,热力网循环水泵的选择应满足下列要求: 一、循环水泵的总流量应不小于管网总设计流量,当热水锅炉出口至循环水泵的吸入口装有旁通管时,尚应计入流经通管的流量;
二、循环水泵的扬程应不小于设计流量条件下热源、热力网,最不利用环路的压力损失之和。
三、循环水泵应具有工作点附近较平缓的流量——扬程特性曲线,并联运行水泵的型号宜相同;
四、循环水泵的承压、耐温能力应与热力网设计参数相适应; 五、应尽量减少循环水泵的台数,设置三台以下循环水泵时,应有备用泵,当四台或四台以上水泵并联运行时,可不设备用泵。
当供热系统采用中央质——量调节时,若采用连续改变流量的调节,应选用调速水泵;若采
