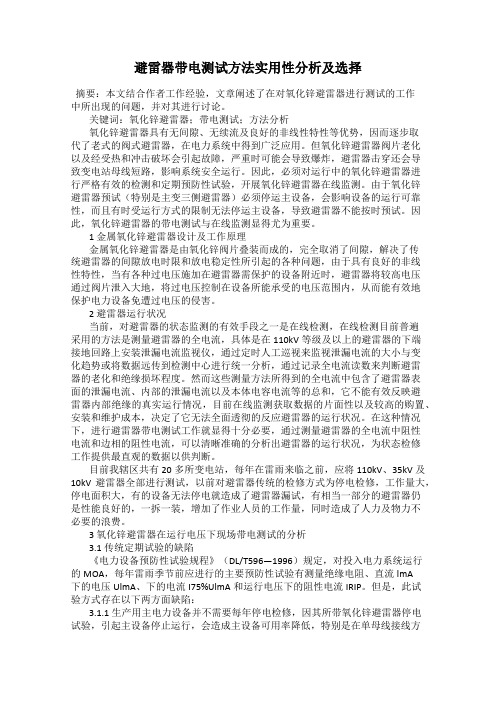

避雷器带电测试方法实用性分析及选择
避雷器带电测试方法实用性分析及选择摘要：本文结合作者工作经验，文章阐述了在对氧化锌避雷器进行测试的工作中所出现的问题，并对其进行讨论。
关键词：氧化锌避雷器；带电测试；方法分析氧化锌避雷器具有无间隙、无续流及良好的非线性特性等优势，因而逐步取代了老式的阀式避雷器，在电力系统中得到广泛应用。
但氧化锌避雷器阀片老化以及经受热和冲击破坏会引起故障，严重时可能会导致爆炸，避雷器击穿还会导致变电站母线短路，影响系统安全运行。
因此，必须对运行中的氧化锌避雷器进行严格有效的检测和定期预防性试验，开展氧化锌避雷器在线监测。
由于氧化锌避雷器预试（特别是主变三侧避雷器）必须停运主设备，会影响设备的运行可靠性，而且有时受运行方式的限制无法停运主设备，导致避雷器不能按时预试。
因此，氧化锌避雷器的带电测试与在线监测显得尤为重要。
1 金属氧化锌避雷器设计及工作原理金属氧化锌避雷器是由氧化锌阀片叠装而成的，完全取消了间隙，解决了传统避雷器的间隙放电时限和放电稳定性所引起的各种问题，由于具有良好的非线性特性，当有各种过电压施加在避雷器需保护的设备附近时，避雷器将较高电压通过阀片泄入大地，将过电压控制在设备所能承受的电压范围内，从而能有效地保护电力设备免遭过电压的侵害。
2 避雷器运行状况当前，对避雷器的状态监测的有效手段之一是在线检测，在线检测目前普遍采用的方法是测量避雷器的全电流，具体是在110kV等级及以上的避雷器的下端接地回路上安装泄漏电流监视仪，通过定时人工巡视来监视泄漏电流的大小与变化趋势或将数据远传到检测中心进行统一分析，通过记录全电流读数来判断避雷器的老化和绝缘损坏程度。
然而这些测量方法所得到的全电流中包含了避雷器表面的泄漏电流、内部的泄漏电流以及本体电容电流等的总和，它不能有效反映避雷器内部绝缘的真实运行情况，目前在线监测获取数据的片面性以及较高的购置、安装和维护成本，决定了它无法全面透彻的反应避雷器的运行状况。
在这种情况下，进行避雷器带电测试工作就显得十分必要，通过测量避雷器的全电流中阻性电流和边相的阻性电流，可以清晰准确的分析出避雷器的运行状况，为状态检修工作提供最直观的数据以供判断。
氧化锌避雷器带电测量
氧化锌避雷器带电测量氧化锌避雷器带电测量是为解决停运主设备而影响设备的性靠性而存在的，MSBL-3氧化锌避雷器阻性电流测试仪就是在可以带电、停电状态下检测氧化锌避雷器电气性能的专用仪器。
一、氧化锌避雷器带电测试的重要性氧化锌避雷器在运行中由于其阀片老化、受潮等原因，容易引起故障，这将导致主设备得不到保护，严重时可能发生爆炸，影响系统的安全运行。
而氧化锌避雷器预试必须停运主设备，会影响设备的运行可靠性，而且有时受运行方式的限制无法停运主设备，导致避雷器不能按时预试。
因此，氧化锌避雷器的带电测试与在线监测显得尤为重要。
二、氧化锌避雷器带电测试的目的利用氧化锌避雷器的带电测量，测得避雷器阻性电流与总泄露电流的比值，即氧化锌避雷器的阻性电流分量，来判断避雷器的受潮及老化状况。
因氧化锌避雷器在阀片老化以及经受热和冲击破坏以及内部受潮时，氧化锌避雷器的有功损耗加剧，也即避雷器泄露电流中的阻性电流分量会明显增大，从而在氧化锌避雷器内部产生热量，使得氧化锌避雷器阀片进一步老化，产生恶性循环，破坏氧化锌避雷器内部稳定性。
通过氧化性避雷器带电测量有功分量，及时发现有问题的氧化锌避雷器，将设备故障杜绝在萌芽状态。
三、氧化锌避雷器的工作原理氧化锌ZnO避雷器是20世纪70年代发展起来的一种新型避雷器，它主要由氧化锌压敏电阻构成。
每一块压敏电阻从制成时就有它的一定开关电压(叫压敏电阻)，在正常的工作电压下(即小于压敏电压)压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下(大于压敏电压)，压敏电阻呈低值被击穿，相当于短路状态。
然而压敏电阻被击状态，是可以恢复的;当高于压敏电压的电压撤销后，它又恢复了高阻状态。
因此，在电力线上如安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，使电源线上的电压控制在安全范围内，从而保护了电器设备的安全。
四、影响氧化锌避雷器带电测试因素影响氧化锌避雷器带电测试的因素很多，主要有间隔内相间干扰、测试方法、表面污秽等因素。
氧化锌避雷器带电测试原理及干扰探讨
氧化锌避雷器带电测试原理及干扰探讨氧化锌避雷器是一种专门用于保护电力系统设备免受雷击和过电压影响的装置。
它能够在发生雷击或过电压情况下将电流引向地面，起到保护作用。
在氧化锌避雷器的设计和使用过程中，带电测试是非常重要的一项工作。
带电测试可以帮助检测氧化锌避雷器是否正常工作，同时也可以发现一些潜在的问题和干扰因素。
本文将探讨氧化锌避雷器带电测试的原理以及可能的干扰因素。
氧化锌避雷器的带电测试原理氧化锌避雷器带电测试是通过施加一定电压和电流进行的，以模拟实际工作条件下的避雷器性能。
一般来说，带电测试包括以下几个步骤：1. 施加直流电压：在氧化锌避雷器两个端子之间施加直流电压，以激活避雷器内部的氧化锌元件。
这个过程类似于避雷器在实际操作中遭受雷击或过电压时的反应。
2. 检测电流：监测在给定电压下避雷器通过的电流，以判断其性能是否正常。
一般来说，正常情况下，避雷器应该在规定的电压下通过相应的电流，而且不应该产生过大的泄漏电流。
3. 检测放电电压：对避雷器在给定电流下的放电电压进行测试，以评估避雷器的过电压保护性能。
放电电压是指在给定电流下，避雷器引起的电压波动，这直接关系到避雷器对过电压的响应能力。
通过带电测试，可以全面了解氧化锌避雷器的性能和工作状态，及时发现问题并采取相应的维护和修复措施。
带电测试也可以帮助制定避雷器的工作参数，以确保其在实际操作中能够正常工作。
干扰因素对氧化锌避雷器带电测试的影响在进行氧化锌避雷器带电测试时，有一些外部因素可能会对测试结果产生干扰，甚至影响到避雷器的正常工作。
以下是一些可能的干扰因素和影响：1. 温度影响：氧化锌避雷器的性能受到温度的影响较大。
在高温下，氧化锌的电阻率会下降，而在低温下电阻率会增加，这可能会影响避雷器的放电电压和泄漏电流。
在带电测试时需要考虑氧化锌的工作温度范围，以保证测试结果的准确性。
2. 湿度影响：湿度是另一个可能的干扰因素。
在高湿度环境下，可能会导致氧化锌表面形成一层绝缘膜，影响避雷器的导电性能。
金属氧化物避雷器带电测试方法浅析
金属氧化物避雷器带电测试方法浅析摘要：氧化锌避雷器在电网中起着非常重要的作用。
本文介绍了用PT和不用PT方法带电检测氧化锌避雷器的优缺点，论述了金属氧化物避雷器带电测试的有关技术问题；分析了金属氧化物避雷器电阻片劣化导致阻性电流增大的几种原因；阐述了金属氧化物避雷器现场带电测试的方法、提高测试精度的方法以及测试数据的分析方法，希望可以为更多测试人员提供参考。
关键词：金属氧化物；避雷器；带电测试方法前言避雷器是一种过电压保护装置，是电力系统安全运行的重要保障，而金属氧化物避雷器由于其优良的非线性和大通流容量等优点，在电网中广泛应用。
由于氧化锌避雷器阀片长期受工频电压的影响，会发生受潮、老化等，阻性电流在一定程度上可以反映氧化锌避雷器的运行状态，因此需要定期对其泄漏电流等参数进行测试，以保证其正常状态运行。
1 金属氧化物避雷器在线监测的原因金属氧化物避雷器（MOA）阀片的主要成分ZnO具有优异的非线性性能。
与碳化硅阀片（SiC）相比，当10kA标称放电电流下的残压相同时，在相同的额定电压下，ZnO伏安特性曲线对应的电流一般在I1=10-5A以下，可近似认为续流为零，而SiC曲线所对应的续流却是I2=100A左右。
也就是说，在工作电压下氧化锌阀片实际上相当于一绝缘体。
所以，金属氧化物避雷器阀片的好坏，是避雷器能否健康运行的关键。
2 金属氧化物避雷器运行中的常见缺陷由于高压系统中的金属氧化物避雷器取消了串联间隙，非线性电阻片要长期承受系统运行电压，并有持续性的电流流过[1]。
阀片因电流中有功分量而发热，同时还要承担各种过电压的作用，并将过电压能量吸收到自身上来，长期作用后必然会阀片，并引起MOA伏安特性变化，甚至热崩溃而损坏。
MOA生产时内部受潮导致绝缘性能不良，会使阻性电流显著增加，功耗加剧，导致电阻片加速劣化。
MOA外绝缘受到污染导致电位分布不均，引起局部电阻片老化，严重时，可使内部阀片与外部瓷套之间产生较大电位差而发生径向放电现象，并损坏电阻片。
氧化锌避雷器在线监测原理及缺陷分析
氧化锌避雷器在线监测原理及缺陷分析本文介绍了氧化锌避雷器及其在线监测技术，介绍了氧化锌避雷器阀片的伏安特性曲线，并解释了避雷器泄漏电流产生的原因及监测其阻性电流能较灵敬的发现缺陷，详细阐述了避雷器在线监测的内部原理、测量方法，重点介绍了石家庄供电公司在实际应用中发现的两例典型缺陷，以及在线监测技术在今后生产中的发展趋势。
标签：避雷器在线监测阻性电流1概述氧化锌避雷器（以下简称MOA）是一种新型保护器，它具有非常好的非线性伏安特性。
在低电压（系统标称电压）作用下，流过避雷器的电流仅为微安级, 所以MOA 可以不用串联间隙，但山于取消了放电间隙，ZnO阀片将长期直接承受工频电压作用而产生劣化，引起避雷器伏安特性的变化和泄漏电流的增加。
在多次释放雷电能量时会造成MOA的劣化和老化，如果不及时处理会引起避雷器爆炸。
我公司多年来一直致力于开展、探索避雷器的带电测试工作，在线监测技术是在运行电压下，釆用专用仪器测试电力设备的绝缘参数，它能真实地反映电力设备在运行条件下的绝缘状况，因此有利于检测出内部绝缘缺陷。
另一方面带电测试可以不受停电时间限制，随时可以进行测试，其测试结果便于相互比较，并且可以测得较多带电测试数据，从而对设备绝缘可黑地进行统讣分析，有效地保证电力设备的安全运行。
带电测试工作的数据为今后我公司全面开展实施状态检修工作奠定了坚实的基础。
本文就重点介绍了用二次法测量MOA泄漏电流的原理、仪器使用及数据分析等工作。
2 10kV〜220LV氧化锌避雷器在线监测原理及方法MOA作为阀片（碳化硅）避雷器的更新换代产品，已广泛应用于各种电压等级电力網。
2」MOA泄漏电流的产生及阻性分量能发现的缺陷MOA在运行电压U作用下，通过电阻片的总电流包含容性电流及阻性电流两部分。
容性电流的值取决于电阻片材料介电系数及儿何尺寸，一般是不随运行时间而变化的。
阻性电流的值取决于电阻片内颗粒表层非线性高阻层，是随运行时间而变化。
避雷器带电测试标准
避雷器带电测试标准避雷器是电力系统中用来保护设备不受雷电冲击的重要设备，其性能的稳定性和可靠性对电力系统的安全运行起着至关重要的作用。
而避雷器带电测试是保证避雷器性能稳定可靠的重要手段之一。
本文将介绍避雷器带电测试的标准及相关内容。
首先，避雷器带电测试应当符合国家标准《避雷器》GB11032-89的相关规定。
该标准规定了避雷器的带电测试应当采用直流高压法进行，测试电压应当符合标准规定的要求，同时在测试过程中需要监测避雷器的漏电流和电压分布情况，以评估避雷器的绝缘性能和耐受能力。
其次，避雷器带电测试应当在专业人员的指导下进行。
测试人员需要具备丰富的电气测试经验和专业知识，能够熟练操作测试设备，并严格按照标准要求进行测试操作，确保测试结果的准确性和可靠性。
另外，避雷器带电测试应当定期进行，以确保避雷器在运行过程中的性能稳定可靠。
一般来说，避雷器的带电测试周期为一年一次，但在特殊情况下也可以根据实际情况进行适当调整，以保证避雷器的安全可靠运行。
此外，避雷器带电测试的结果应当记录并归档保存，以备日后查阅和分析。
测试记录应当包括测试时间、测试人员、测试设备、测试电压、漏电流和电压分布等相关信息，以便于对避雷器性能的长期跟踪监测和评估。
最后，避雷器带电测试的结果应当及时分析和处理。
对于测试结果异常的避雷器，需要及时进行检修或更换，以确保设备的正常运行和人员的安全。
综上所述，避雷器带电测试是保证避雷器性能稳定可靠的重要手段，其标准化和规范化对电力系统的安全运行至关重要。
我们应当严格按照标准要求进行避雷器带电测试，并及时对测试结果进行分析和处理，以确保避雷器的安全可靠运行，保障电力系统的安全稳定运行。
