基于PLC的群控电梯仿真系统设计
基于S7-1200PLC电梯集群控制系统的设计
基于S7-1200PLC电梯集群控制系统的设计电梯系统是现代城市中不可或缺的交通工具，特别是在高层建筑中。
随着城市的发展和建筑的多样化，电梯系统的需求也在不断增加。
电梯系统的安全性和效率成为了关键的问题。
为了提高电梯系统的性能，现代电梯系统通常会引入集群控制系统。
集群控制系统将多台电梯联合起来进行协同运行，以实现更高效的运行和更快速的响应时间。
在本文中，我们将基于S7-1200PLC（可编程逻辑控制器）展开设计一个电梯集群控制系统。
我们将介绍电梯集群控制系统的工作原理和优势，然后详细描述S7-1200PLC在电梯控制系统中的应用，最后给出该系统的具体设计方案。
一、电梯集群控制系统的工作原理和优势电梯集群控制系统是一种通过联合多台电梯，实现更高效运行的控制系统。
其工作原理包括以下几个方面：1. 调度算法：电梯集群控制系统通过一定的调度算法，将多个电梯分配给不同的楼层，以实现更加合理的响应时间和更高效的运行。
2. 协同运行：多个电梯在集群控制系统下可以实现协同运行，通过联合运行，可以实现更高效的乘坐体验和更短的等待时间。
电梯集群控制系统的优势主要有以下几点：1. 提高了电梯系统的运行效率，缩短了等待时间和乘坐时间。
2. 降低了电梯系统的能耗，通过优化调度算法和协同运行，可以实现电梯系统的能耗节约。
3. 提高了电梯系统的整体安全性和可靠性，通过协同运行和联合监控，可以及时发现并解决问题。
电梯集群控制系统是一种提高电梯系统运行效率和用户体验的重要技术手段，其应用前景广阔。
1. 电梯操作控制：S7-1200PLC可以根据需求实现电梯的上行、下行、开门、关门等操作控制，实现电梯的基本功能。
4. 数据采集和分析：S7-1200PLC可以实现对电梯系统运行数据的采集和分析，为电梯系统的优化和改进提供数据支持。
S7-1200PLC在电梯控制系统中具有重要的应用前景，可以实现更加智能化和高效化的电梯系统运行。
1. 电梯控制逻辑设计：通过编程实现电梯的基本控制逻辑，并结合调度算法，实现电梯的智能分配和联合运行。
《2024年基于PLC的电梯控制系统的设计与仿真》范文

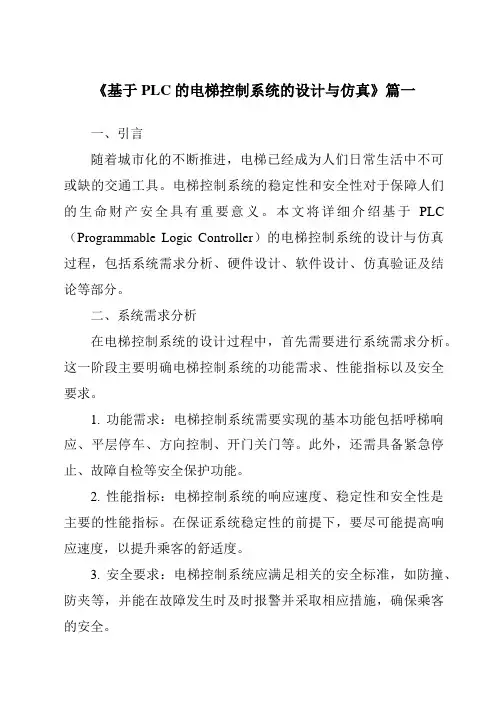

《基于PLC的电梯控制系统的设计与仿真》篇一一、引言随着城市化的不断推进，电梯已经成为人们日常生活中不可或缺的交通工具。
电梯控制系统的稳定性和安全性对于保障人们的生命财产安全具有重要意义。
本文将详细介绍基于PLC （Programmable Logic Controller）的电梯控制系统的设计与仿真过程，包括系统需求分析、硬件设计、软件设计、仿真验证及结论等部分。
二、系统需求分析在电梯控制系统的设计过程中，首先需要进行系统需求分析。
这一阶段主要明确电梯控制系统的功能需求、性能指标以及安全要求。
1. 功能需求：电梯控制系统需要实现的基本功能包括呼梯响应、平层停车、方向控制、开门关门等。
此外，还需具备紧急停止、故障自检等安全保护功能。
2. 性能指标：电梯控制系统的响应速度、稳定性和安全性是主要的性能指标。
在保证系统稳定性的前提下，要尽可能提高响应速度，以提升乘客的舒适度。
3. 安全要求：电梯控制系统应满足相关的安全标准，如防撞、防夹等，并能在故障发生时及时报警并采取相应措施，确保乘客的安全。
三、硬件设计硬件设计是电梯控制系统设计的重要组成部分，主要包括PLC的选择、传感器和执行器的配置以及电气线路的布局等。
1. PLC选择：PLC是电梯控制系统的核心部件，负责接收和处理各种信号，控制电梯的运行。
选择合适的PLC需要考虑其处理速度、存储容量、I/O接口等因素。
2. 传感器和执行器配置：传感器用于检测电梯的状态和位置，如门开关状态、呼梯信号等。
执行器则用于控制电梯的运行，如电机驱动器等。
需要根据电梯的实际情况配置合适的传感器和执行器。
3. 电气线路布局：电气线路的布局要遵循安全、可靠、易维护的原则，确保信号传输的稳定性和抗干扰能力。
四、软件设计软件设计是电梯控制系统设计的另一关键部分，主要包括PLC程序的编写和调试等。
1. PLC程序设计：根据电梯控制系统的功能需求和硬件配置，编写相应的PLC程序。
程序应具备响应速度快、稳定性好、可维护性高等特点。
《2024年基于PLC的电梯控制系统的设计与仿真》范文

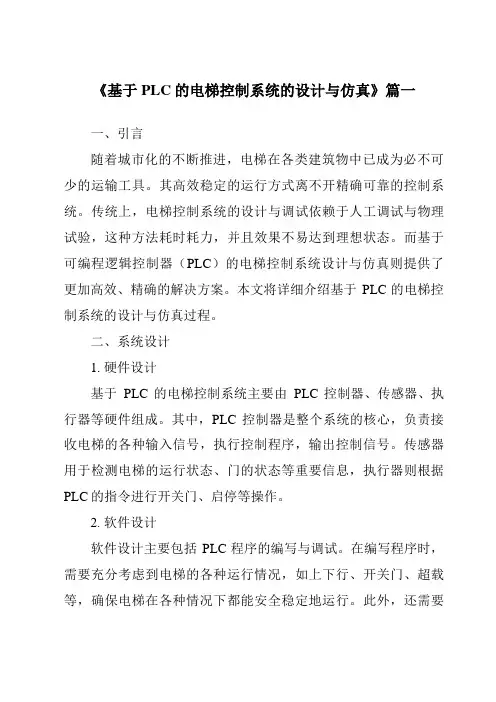

《基于PLC的电梯控制系统的设计与仿真》篇一一、引言随着城市化的不断推进，电梯在各类建筑物中已成为必不可少的运输工具。
其高效稳定的运行方式离不开精确可靠的控制系统。
传统上，电梯控制系统的设计与调试依赖于人工调试与物理试验，这种方法耗时耗力，并且效果不易达到理想状态。
而基于可编程逻辑控制器（PLC）的电梯控制系统设计与仿真则提供了更加高效、精确的解决方案。
本文将详细介绍基于PLC的电梯控制系统的设计与仿真过程。
二、系统设计1. 硬件设计基于PLC的电梯控制系统主要由PLC控制器、传感器、执行器等硬件组成。
其中，PLC控制器是整个系统的核心，负责接收电梯的各种输入信号，执行控制程序，输出控制信号。
传感器用于检测电梯的运行状态、门的状态等重要信息，执行器则根据PLC的指令进行开关门、启停等操作。
2. 软件设计软件设计主要包括PLC程序的编写与调试。
在编写程序时，需要充分考虑到电梯的各种运行情况，如上下行、开关门、超载等，确保电梯在各种情况下都能安全稳定地运行。
此外，还需要考虑到系统的实时性、稳定性等因素。
在调试阶段，需要使用仿真软件对程序进行测试，确保程序的正确性与可靠性。
三、系统仿真系统仿真是一种重要的测试手段，可以有效地验证控制系统的正确性与可靠性。
在基于PLC的电梯控制系统仿真中，我们使用了专业的仿真软件，对电梯的各个部分进行了详细的建模与仿真。
通过仿真，我们可以模拟出电梯在各种情况下的运行情况，如上下行、开关门、超载等，从而验证控制程序的正确性。
同时，我们还可以通过仿真来优化控制程序，提高电梯的运行效率与稳定性。
四、实验结果与分析通过实验与仿真，我们得到了以下结果：1. 电梯在各种情况下的运行情况均能得到良好的控制，证明了控制程序的正确性与可靠性。
2. 通过仿真优化后的控制程序，电梯的运行效率与稳定性得到了显著提高。
3. 系统的实时性得到了有效保障，确保了电梯在各种情况下的快速响应。
4. 整个系统具有较高的安全性能，可以有效地避免各种意外情况的发生。
基于S7-1200PLC电梯集群控制系统的设计
基于S7-1200PLC电梯集群控制系统的设计电梯在现代社会中扮演着重要的角色，特别是在高层建筑中。
为了保证电梯的安全和效率，电梯控制系统必须被设计为高度可靠且智能化。
基于S7-1200PLC的电梯集群控制系统，能够实现多台电梯的协同运行和智能调度，提高电梯的运行效率和用户体验。
本文将介绍该系统的设计原理和关键技术，以及在实际应用中的优势和挑战。
一、系统设计原理基于S7-1200PLC的电梯集群控制系统的设计原理是以集中控制和分散执行为基础。
通过PLC作为控制中心，实现对多台电梯的统一调度和监控，同时每台电梯又具备独立的执行控制能力。
在整个系统中，S7-1200PLC扮演着核心角色，负责协调各个电梯的运行状态和指令分发，同时通过网络通讯和外部设备实现与上位机的数据交互和远程监控。
二、关键技术1. S7-1200PLCSiemens S7-1200PLC是一款功能强大且易于编程的工业控制器，具有高性能的处理器和丰富的通讯接口。
其模块化的设计和灵活的扩展性，使得S7-1200PLC能够很好地满足电梯集群控制系统对于实时性和可靠性的要求。
2. CANopen总线作为现代工业控制领域中常用的一种通讯协议，CANopen总线在电梯控制系统中具有重要作用。
通过CANopen总线，各个电梯控制器之间能够实现实时的数据传输和命令交互，从而实现电梯之间的协同运行和智能调度。
3. 软件设计在电梯集群控制系统中，软件设计是至关重要的一环。
基于S7-1200PLC的控制系统，可以通过编程软件Step 7进行逻辑控制程序的设计和实现。
通过合理的程序设计和优化，可以实现电梯之间的高效协同运行和优化调度，提高整个电梯系统的运行效率和性能。
三、应用优势1. 提升电梯运行效率电梯集群控制系统能够实现多台电梯之间的智能调度和优化运行，避免了传统的电梯运行方式中存在的空载和等待时间过长的问题，从而有效提升了电梯系统的运行效率和整体性能。
《2024年基于PLC的电梯控制系统的设计与仿真》范文
《基于PLC的电梯控制系统的设计与仿真》篇一一、引言随着城市化进程的加速，电梯作为现代建筑中不可或缺的交通工具，其安全性和效率性显得尤为重要。
为满足市场对于高质量、高效率、高安全性的电梯控制系统的需求，基于PLC（可编程逻辑控制器）的电梯控制系统设计成为了一种重要的解决方案。
本文旨在详细介绍基于PLC的电梯控制系统的设计与仿真过程，并对其优势及潜在问题进行探讨。
二、系统设计1. 硬件设计基于PLC的电梯控制系统主要由PLC、电梯门机、电机驱动器、变频器、电梯安全回路设备等组成。
其中，PLC作为核心控制器，负责接收和处理各种信号，控制电梯的启动、停止、开关门等动作。
电梯门机负责执行开门和关门动作，电机驱动器和变频器则负责控制电梯的上下行和速度。
2. 软件设计软件设计是PLC电梯控制系统的关键部分，主要包括梯形图设计、程序编写和调试等步骤。
梯形图是电梯控制系统的逻辑表达方式，它详细描述了电梯的各种动作和状态。
程序编写则是将梯形图转化为可执行的代码，以实现电梯的各种功能。
在调试阶段，需要对程序进行反复测试和修改，以确保其正确性和稳定性。
三、系统仿真为验证设计的正确性和可行性，我们采用了仿真软件对基于PLC的电梯控制系统进行了仿真。
仿真过程中，我们根据实际电梯的运行环境和条件，设置了各种场景和参数，以测试系统的性能和稳定性。
通过仿真，我们可以观察到电梯的启动、停止、开关门等动作，以及各种故障情况下的响应和处理过程。
这有助于我们及时发现和解决设计中存在的问题，提高系统的可靠性和安全性。
四、系统优势与问题基于PLC的电梯控制系统具有以下优势：1. 可靠性高：PLC具有强大的抗干扰能力和高可靠性，能有效保证电梯的安全运行。
2. 灵活性好：通过编程，可以方便地实现各种复杂的控制逻辑，满足不同需求。
3. 维护方便：一旦出现故障，可以通过更改程序或更换模块来快速修复。
4. 兼容性强：可以与其他设备进行良好的连接和通信，便于系统扩展和维护。
基于S7-1200PLC电梯集群控制系统的设计
基于S7-1200PLC电梯集群控制系统的设计

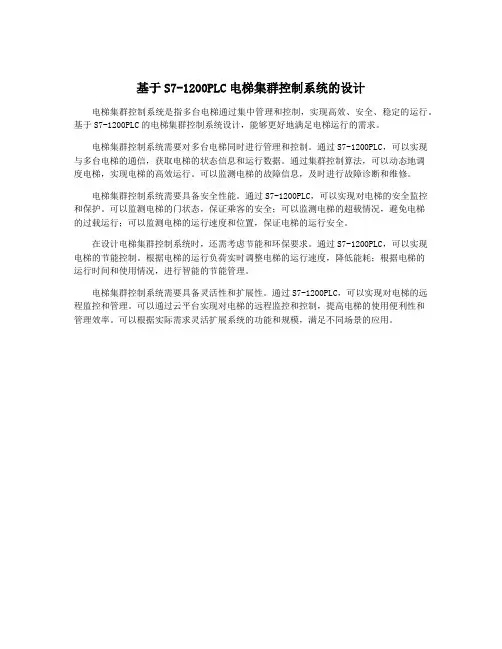

电梯集群控制系统是指多台电梯通过集中管理和控制，实现高效、安全、稳定的运行。
基于S7-1200PLC的电梯集群控制系统设计，能够更好地满足电梯运行的需求。
电梯集群控制系统需要对多台电梯同时进行管理和控制。
通过S7-1200PLC，可以实现与多台电梯的通信，获取电梯的状态信息和运行数据。
通过集群控制算法，可以动态地调
度电梯，实现电梯的高效运行。
可以监测电梯的故障信息，及时进行故障诊断和维修。
电梯集群控制系统需要具备安全性能。
通过S7-1200PLC，可以实现对电梯的安全监控和保护。
可以监测电梯的门状态，保证乘客的安全；可以监测电梯的超载情况，避免电梯
的过载运行；可以监测电梯的运行速度和位置，保证电梯的运行安全。
在设计电梯集群控制系统时，还需考虑节能和环保要求。
通过S7-1200PLC，可以实现电梯的节能控制。
根据电梯的运行负荷实时调整电梯的运行速度，降低能耗；根据电梯的
运行时间和使用情况，进行智能的节能管理。
电梯集群控制系统需要具备灵活性和扩展性。
通过S7-1200PLC，可以实现对电梯的远程监控和管理。
可以通过云平台实现对电梯的远程监控和控制，提高电梯的使用便利性和
管理效率。
可以根据实际需求灵活扩展系统的功能和规模，满足不同场景的应用。
基于PLC的电梯控制系统的设计与仿真
基于PLC的电梯控制系统的设计与仿真一、本文概述随着现代科技的不断进步，电梯作为高层建筑中不可或缺的重要设备，其控制系统的设计和优化对于确保电梯安全、稳定运行具有重要意义。
近年来，可编程逻辑控制器（PLC）在电梯控制系统中的应用逐渐普及，其强大的编程能力和灵活的扩展性使得电梯控制系统更加智能化、高效化。
本文旨在探讨基于PLC的电梯控制系统的设计与仿真，以期为电梯控制系统的研发与应用提供有益的参考。
本文首先介绍了电梯控制系统的基本组成和主要功能，包括电梯的动力系统、控制系统、安全保护系统等。
在此基础上，详细阐述了基于PLC的电梯控制系统的设计原理和实现方法，包括PLC的选型、硬件电路设计、软件编程等方面。
同时，本文还重点分析了电梯控制系统的关键技术和难点问题，如电梯的动态调度算法、安全保护策略等。
为了验证设计的可行性和有效性，本文还进行了基于PLC的电梯控制系统的仿真实验。
通过模拟电梯在实际运行中的各种场景，测试了控制系统的性能指标和安全性能，并对实验结果进行了详细的分析和讨论。
仿真实验结果表明，基于PLC的电梯控制系统具有较高的可靠性和稳定性，能够满足高层建筑中电梯运行的各种需求。
本文总结了基于PLC的电梯控制系统的设计与仿真过程中的经验和教训，展望了未来电梯控制系统的发展趋势和应用前景。
通过本文的研究，可以为电梯控制系统的设计、研发和应用提供有益的参考和借鉴。
二、电梯控制系统基础知识电梯作为一种重要的垂直运输工具，其控制系统的设计与实现对于保障电梯的安全、稳定和高效运行至关重要。
电梯控制系统主要由电气控制系统和机械系统两部分组成，其中电气控制系统是电梯运行的核心。
电气控制系统的主要任务是根据乘客的操作指令和电梯的实际运行状态，控制电梯的启动、停止、加速、减速、换向等动作，以实现电梯的安全、平稳运行。
PLC（可编程逻辑控制器）作为一种高性能的工业自动化控制装置，以其强大的逻辑控制功能、灵活的编程方式、易于扩展和维护的特性，被广泛应用于电梯控制系统中。
《2024年基于PLC的电梯控制系统的设计与仿真》范文
《基于PLC的电梯控制系统的设计与仿真》篇一一、引言随着城市化的不断推进，电梯已经成为人们日常生活中不可或缺的交通工具。
为了满足日益增长的电梯需求，提高电梯系统的安全性和可靠性，基于PLC（可编程逻辑控制器）的电梯控制系统得到了广泛的应用。
本文将详细介绍基于PLC的电梯控制系统的设计与仿真过程。
二、系统设计1. 硬件设计基于PLC的电梯控制系统主要由PLC控制器、电梯轿厢、门机系统、电动机、编码器等部分组成。
其中，PLC控制器作为核心部件，负责接收传感器信号、控制门机系统和电动机等设备。
硬件设计需根据实际需求和场地条件进行，同时需保证各部件之间的通信和电源供应稳定可靠。
2. 软件设计软件设计主要包括PLC程序设计和人机界面设计。
PLC程序设计需根据电梯的运作流程和安全要求进行编写，包括启动、运行、停止、开关门等动作的控制。
人机界面设计则需根据用户需求进行，包括显示电梯状态、楼层信息、故障提示等。
三、系统仿真为了验证设计的正确性和可靠性，需要进行系统仿真。
系统仿真可以采用专业的仿真软件进行，如MATLAB/Simulink等。
在仿真过程中，需根据实际运行情况设置仿真参数，如电梯的运行速度、加速度、停靠时间等。
同时，还需对电梯的各种安全保护措施进行仿真测试，如超载保护、防撞保护等。
四、仿真结果分析通过系统仿真，我们可以得到电梯控制系统的运行情况和各种性能指标。
首先，我们需要分析电梯的响应时间、运行速度等动态性能指标，确保其满足用户需求。
其次，我们需要对电梯的安全保护措施进行评估，确保在各种异常情况下，系统能够及时响应并采取相应的保护措施。
此外，我们还需要对系统的稳定性、可靠性等进行评估，确保系统在长期运行过程中能够保持稳定的性能和可靠性。
五、优化与改进根据仿真结果，我们可以对电梯控制系统进行优化和改进。
首先，针对响应时间、运行速度等动态性能指标不达标的情况，我们可以调整PLC程序中的控制算法，优化电动机的驱动方式等。
基于S7-1200PLC电梯集群控制系统的设计
基于S7-1200PLC电梯集群控制系统的设计一、系统概述电梯集群控制系统是一种能够实现多台电梯协同工作的控制系统，旨在提高电梯运行的效率和安全性。
该系统由多台电梯、电梯控制板、PLC、人机界面（HMI）等组成。
PLC作为中央控制器负责协调各个电梯的运行，接收和处理电梯的状态信息，并下发控制指令。
二、系统硬件设计1. 电梯控制板：每台电梯都需要安装一个电梯控制板，负责采集电梯的运行状态，如门的开关状态、电梯当前的楼层等，然后将这些状态信息传输给PLC。
2. PLC：使用S7-1200 PLC作为中央控制器。
PLC负责接收并处理电梯控制板的状态信息，根据电梯的状态信息和乘客的请求信息，决定电梯的运行方向和目的楼层，并下发控制指令给相应电梯的控制板。
3. HMI：人机界面用于提供给用户操作电梯的界面，用户可以通过HMI选择目的楼层、查看电梯的状态等。
HMI还可以显示系统的运行状态、楼层信息等，实现对整个电梯集群控制系统的监控和管理。
三、系统软件设计1. PLC程序设计：PLC需要初始化各个电梯的状态，包括电梯的楼层、门的开关状态等。
然后，PLC周期性地从电梯控制板中读取电梯的状态信息，如门的开关状态、当前楼层等。
根据电梯的当前状态和乘客的请求信息，PLC计算出每个电梯的运行方向和目的楼层，并下发相应的控制指令给电梯的控制板。
3. 通信协议设计：PLC与电梯控制板之间采用Modbus通信协议进行通信。
PLC通过Modbus协议读取电梯控制板的状态信息，并下发控制指令给电梯控制板。
四、系统功能实现1. 电梯调度功能：根据每个电梯的当前状态和乘客的请求信息，PLC计算出每个电梯的运行方向和目的楼层，并下发相应的控制指令给电梯的控制板。
通过合理的调度算法，实现电梯的快速运行和乘客的高效服务。
2. 安全监控功能：PLC通过监测每个电梯的状态信息，如门的开关状态、电梯的速度等，实时监控电梯的运行状态。
当发现异常情况，如门没有关闭或者超速运行等，PLC将立即停止电梯的运行，并向运维人员发送报警信息。
基于PLC的电梯控制系统设计及优化方案
基于PLC的电梯控制系统设计及优化方案一、引言电梯作为现代城市生活中不可或缺的交通工具之一，其安全性和可靠性对于人们的生活质量起着重要的作用。
本文就基于可编程逻辑控制器（PLC）的电梯控制系统进行设计和优化，旨在提高电梯的运行效率和安全性。
二、电梯控制系统的设计1. 系统结构设计电梯控制系统主要由PLC、人机界面（HMI）、电机驱动器和传感器组成。
其中，PLC负责控制电梯的运行状态，HMI用于操作和显示电梯的运行信息，电机驱动器控制电梯的运行方向和速度，传感器用于感知电梯的位置和负载情况。
2. 控制逻辑设计基于PLC的电梯控制系统需要考虑多重因素，包括电梯的运行状态、外部乘客需求和电梯的安全性。
可以采用以下控制逻辑进行设计：- 根据外部信号确定电梯的运行方向：当电梯处于静止状态时，根据上下行按钮的信号确定电梯的运行方向。
- 响应楼层请求：当电梯处于运行状态时，监测电梯上下移动过程中每一层的请求，根据最近楼层请求和电梯当前所处楼层确定是否停靠。
- 控制电梯的加速度和减速度：根据电梯的负载情况和运行状态，控制电梯的加速度和减速度，以平稳地进行上下运动。
3. 安全保护设计为了保证电梯的安全性，需要在电梯控制系统中设计各种安全保护机制，包括速度保护、超载保护、门把手保护和故障诊断等。
- 速度保护：通过传感器监测电梯的速度，设置速度上下限，一旦检测到速度超出设定范围，立即停止电梯运行。
- 超载保护：通过传感器监测电梯的负载情况，设置负载上限，一旦检测到超载，禁止进入更多的乘客，确保电梯的正常运行。
- 门把手保护：在电梯门上设置安全传感器，一旦检测到门把手或其他物体卡住，立即停止电梯门的关闭过程。
- 故障诊断：通过PLC的自动故障诊断功能，可以及时发现电梯控制系统的故障，并进行报警或者自动处理。
三、电梯控制系统的优化方案1. 智能调度算法在电梯控制系统中，采用智能调度算法可以优化电梯的运行效率和乘客的等待时间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基 于 ＰＬＣ的 群 控 电 梯 仿 真 系 统 设 计
吴 丽
（黄 河水 利 职 业技 术 学 院 ， 河南 开 封 ４７５００３）
以及 现 场 总 线 控 制 技 术 ，既 能 用 于 单 部 电 梯 的 控 制 ．也 能 应 用 于 多 部 电梯 的 群 控 管 理 ，使 得 系 统 具 有较 系 统 解 决 了 单 梯 运 行 的 种 种 弊 端 与 不 足 ，并 增 加 了 数 字 量 控 制 功 能 。 通 过 试 验 测 试 ，该 系统 完 全 能够 满
控 制 器 、外 呼 显 示 控 制 器 、楼 层 显 示 器 、 变 频 器 等 组 成 。 各 轿 厢 控 制单 元之 间通 过 Ｎ：Ｎ 网 络通 讯 ，可 简 化 电 梯 的 安 装 ，提 高系 统 的 稳定 性 ，缩 短 故 障排 查 时 问 。
目前 电梯 的控 制 普 遍 采 用 了两 种 方 式 ：一 是 采 用 微 机 作 为 信号 控 制 单 元 ，完 成 电 梯 信 号 的采 集 、运 行 状 态 和 功 能 的设 定 ，实 现 电 梯 的 自动 调 度 和 集 选 运 行 功 能 ．拖 动 控 制 则 由 变 频 器 来 完 成 ：二 是 控 制 方 式 用 可 编 程 控 制 器 （ＰＬＣ） 取 代 微机 实 现 信 号 集 选 控 制 ［Ｉ－２￣。 本 设 计 选 用 可 编
轿 厢 通 过 曳 引 钢 丝 绳 与 对 重 悬 挂 连 接 ， 轿 门 上 装 有 连 锁 开 关 ． 当轿 门关 闭 后 电 梯 才 能 运 行 ，关 门过 程 中 碰 到 障 碍 物 时 ．安 全 触 板 使 轿 门马 上 开 启 。轿 厢 横 梁 上 有 检 修 禁 行 开 关 、门 速 开 关 、轿 厢 安 全 钳 等 检 测 元 件 。 每 层 有 一 个 厅 门 ．当轿 厢 平 层 到 该 层 时 ，与 轿 门 同时 开 闭 。 ３．１＿３显 示 控 制 器
河 南 省 自然 科 学 基 金 项 目 （编号 ：２００８Ｂ５１００１５）
收稿日期： 。 。一。。一
［：：：：：：：：：Ｉ：： ：：【：：二＝］
工 业 自
设 定 的时 间后 ， 自动 返 回到 所 规 定 的基 站 待 梯 。 （３）顺 向原 则 两 部 电梯 在 不 同方 向运 行 时 ．当 其 中 间楼 层 （两 部 电
（１）距 离 原 则 并 联 中 的 ３台 自 由梯 于 不 同楼 层 在 接 受 到 同 一 方 向 的 外 呼后 ， 由 ３台梯 中距 离 该 外 呼 楼 层 最 近 的 电 梯 去 响 应这 一 外 呼 。 （２） 自动返 基 站 原 则 当 ３部 电 梯 在 不 同 楼 层 成 为 自 由梯 后 ，在 经 过 由 参数
程 控制 器作 为控 制单 元 ，采 用 分 布 控 制 技 术 实 现 电 梯 群 控 系 统 设 计 ． 系 统 组 成 如 图 １所 示 。
曳引 电机 曳引轮
曳引 电机 曳引轮
曳 引电机 曳引轮
图 １ 系统 配 置
２．２控 制 原 则 本 系统 按 乘 客 平 均 候 梯 时 间 最 短 和 运 行 优先 为 目标 进
行 设 计 ，根 据 每 部 电 梯 的 运 行 方 向 ，轿 箱 所 在 楼 层 ，轿 箱 与 呼 叫 楼 层 的距 离 等 情 况 ，实 时 进 行 动 态 调 配 。让 系 统 具 有 最快 响应 时 间 ，从 而 充 分 发 挥 电 梯 的 运 输 能 力 ，大 大 提 高 电梯 的运 行 效 率 。 控 制原 则如 下 。
梯 至 该 层 距 离 相 当 时 ）有 一 个 外 呼 ，则 由与 该 外 呼 方 向 相 同 的 电梯 去 响 应 该 电 梯 】。
３控 制 装 置
３．１硬 件 组 成
３．１．１曳 引机 曳 引 机 是 电 梯 的 动 力 装 置 ， 由 以 下 部 分 组 成 ：
０．１８ｋＷ／３８０Ｖ 鼠 笼 式 三 相 感 应 电 动 机 ， 采 用 变 频 变 压 （ＶＶＶＦ）驱 动 方 式 ，电 梯 起 动 时 ， 变 频 器 使 定 子 电 流 频 率 从 极 低 频 率 开 始 。按 控 制 要 求 上 升 到 额 定 频 率 ，减 速 时 ， 使 转 速 从 额 定 频 率 开 始 平 滑 地 下 降 到 零 ，实 现 电 梯 平 层 ， 保 证 了 电 梯 运 行 平 稳 。模 拟 真 实 电 梯 良好 的 舒 适 感 ； 电 磁 抱 闸 ： 曳引 轮 ；旋 转 编 码 器 。 ３．１．２轿 厢 、 对 重 和 厅 门
关 键 词 ：群 控 电梯 ；ＰＬＣ；Ｎ：Ｎ 网络 ；控 制 程 序 ； 仿 真教 学
中 图 分 类号 ：ＴＰ２７３
文 献 标识 码 ：Ａ 文 章 编 号 ： １００９—９４９２ （２０１０）０９—００２４—０４
１引 言
随 着 城 市 建 设 的 不 断 发 展 ，高 层 建 筑 的 不 断 增 多 ，对 楼 宇智 能 化 程 度 要 求 越 来 越 高 。电 梯 作 为 高 层 建 筑 中垂 直 运 行 的 交 通 工 具 已 与 人们 的 日常 生 活 密 不 可 分 。 为 了提 高 电梯 的稳 定 性 和 运 行 效 率 、降 低 乘 客 的 心 理 性 等 待 时 间 ， 需 要用 电梯 群 控 系 统 来 对其 进 行 合 理 的调 度 和 管 理 。
为 了使 学 生 能 够 在 学校 真正 学 会 电梯 的 ＰＬＣ控 制 ，同 时 叉克 服 学 校 由于 经 费 问 题 导 致 教 学 设 备 有 限 的不 足 ，需 要 设 计 电 梯 ＰＬＣ控 制 的仿 真 教 学 设 备 ，以 满 足 电梯 教 学 的 需 要 。
２系统 综 述
２．１系统 组 成 整 个 系 统 由 主 机监 控 系 统 、轿 箱 控 制 单 元 、内 呼 显 示
ＰＬＣ作 为 一 种 ＿Ｉ＝业 控 制 微 型计 算 机 ， 以其 可 靠 性 高 、 编 程 方 便 、抗 干扰 能 力 强 、程 序 设 计 方 便 灵 活 和 使 用 方 便 等 优 点 ，所 以被 广 泛 应 用 于 对 电梯 的现 场 控 制 。在 电梯 控 制 过程 中 ，各 种 逻 辑 开 关 控 制 与 ＰＬＣ很 好 的 结 合 ，高 效 地 实 现 了对 电梯 的 控 制 。
