8.静电防护设计
ESD静电防护知识介绍
静电对人体也会产生危害。例如，在生产过程中，工人可能会因为接触带静电的设备而受 到电击；在日常生活中，人们可能会因为接触带静电的物体而受到电击或产生不适。
esd静电防护的重要性
保障生产和人身安全
企业和个人应该采取有效的静电防护措施，以减少火灾和爆炸事 故的发生，保障生产和人身安全。
提高产品质量
03
esd静电防护措施
人员防护
使用腕带或脚带等设备，将静电荷导入大地 。
避免在ESD敏感区域内梳理头发或使用化纤 材质的抹布擦拭身体。
穿戴防静电工作服和鞋子，避免产生静电。 禁止在ESD敏感区域内脱衣服或鞋子。
区域防护
将ESD敏感区域与非敏感区域进 行隔离，并设置警示标识。
在ESD敏感区域内的入口处设置 静电释放柱或脚踏板。
1 2 3
ESD静电防护的必要性
在制造业、医疗、电子等领域，静电放电（ ESD）对产品可靠性和功能性带来了严重威胁 ，因此静电防护至关重要。
ESD静电防护的基本原理
通过减少静电荷的产生和扩散，以及提高设备 对静电放电的抵抗能力，来减少静电对设备的 影响。
ESD静电防护的主要措施
包括使用防静电材料、设计防护电路、实施人 员培训等措施，以及根据不同行业和设备特点 制定针对性的防护方案。
当人们穿着合成纤维制成的衣服或在合成纤维制成的地毯上走动时，
衣服和地毯之间会发生摩擦，导致电荷的转移。
02
感应起电
当一个带有静电的物体接近一个不带静电的物体时，不带静电的物体
也会感应出与带静电物体相反的电荷。例如，当人们走进一个充满静
电的房间时，他们的头发可能会因为感应而带上电荷。
03
充电设备
各种电子设备在使用过程中可能会产生静电，例如打印机、复印机、

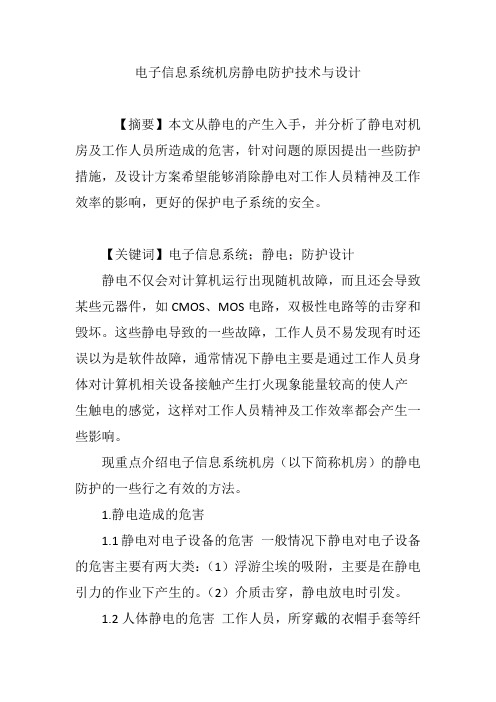

电子信息系统机房静电防护技术与设计
电子信息系统机房静电防护技术与设计【摘要】本文从静电的产生入手，并分析了静电对机房及工作人员所造成的危害，针对问题的原因提出一些防护措施，及设计方案希望能够消除静电对工作人员精神及工作效率的影响，更好的保护电子系统的安全。
【关键词】电子信息系统；静电；防护设计静电不仅会对计算机运行出现随机故障，而且还会导致某些元器件，如CMOS、MOS电路，双极性电路等的击穿和毁坏。
这些静电导致的一些故障，工作人员不易发现有时还误以为是软件故障，通常情况下静电主要是通过工作人员身体对计算机相关设备接触产生打火现象能量较高的使人产生触电的感觉，这样对工作人员精神及工作效率都会产生一些影响。
现重点介绍电子信息系统机房（以下简称机房）的静电防护的一些行之有效的方法。
1.静电造成的危害1.1静电对电子设备的危害一般情况下静电对电子设备的危害主要有两大类：（1）浮游尘埃的吸附，主要是在静电引力的作业下产生的。
（2）介质击穿，静电放电时引发。
1.2人体静电的危害工作人员，所穿戴的衣帽手套等纤维物质，在操作、维护过程中由于摩擦作用会产生摩擦静电，所负载的电荷达到一定程度时候就会产生放电形成电火花现象，瞬间释放的电压或放电功率都巨大，当携带电子的身体与电子设备发生接触时，极有可能会击穿某些元器件，同时人体也会产生电感应。
操作人员所收到的电击虽不会造成生理上的危害但电击让人产生的精神紧张会影响工作人员的工作效率。
1.3静电对软件造成的损坏静电对软件的损坏主要现象有：导致装置的功能暂发生故障不能正常运行；发生错误信号；动作中的信息出现空白现象。
1.4静电对硬件的损坏元器件在瞬间或者在一定的时间内被击穿。
2.静电防护措施静电对计算机系统的影响主要表现在两方面，一是计算机及外设所使用的元器件、组装设计、电路设计等过程中；二是指在机房的设备上，为此可通过以下三种方式法解决：2.1气相法是指离子发生器将发生的离子送入空气，其包括离子吹入法及空调法两种。
《防止静电事故通用导则》
《防止静电事故通用导则》GB 12158—2023《防止静电事故通用导则》GB 12158—2023前言本标准是对GB 12158—1990《防止静电事故通用导则》的修订。
本标准的第5、6、7、8 章为强制性条文。
本标准修订过程中主要参考了PD CLC／TR 50404：2023《机械安全避开静电危害的指南和推举标准》、ANSI／ESD-S20.20 一1999《建立一个静电放电掌握大纲》、IEC 79-20 1996-10《爆炸性气体的静电点燃危急性》。
本标准主要进展了以下修订：——增加了相对湿度较低时静电危害简洁发生，掌握湿度可以防止静电危害发生的描述；——增加了防止静电危害治理措施的要求；——调整和增加了对静电消退器的使用规定；——增加了对暴露外表、分层构造、金属网、防静电绳索或软管、金属链、恶劣天气、合成材料等因素的对应要求；——修改了对管道施工中跨接的要求；——增加了非金属材料制造罐、管道的外表电阻和体电阻率的界限要求；——增加了人体静电的防护措施的内容；——删除了附录中最小点燃能量数据，增加了质量浓度上下限；——增加了多种物质的引爆、引燃的界限。
本标准的附录A 为标准性附录，附录B、附录C 和附录D 为资料性附录。
本标准由国家安全生产监视治理总局提出并归口。
本标准起草单位：北京市劳动保护科学争论所。
本标准主要起草人：赵留根、肖义庆、臧兰兰、罗伶、陈倬为。
1范围本标准描述了静电放电与引燃，规定了静电防护措施、静电危害的安全界限及静电事故的分析和确定。
本标准适用于存在静电引燃(爆)等静电危害场所的设计和治理。
其他的静电危害(如静电干扰、静电损坏电子元件)可以参考本标准的有关条款。
本标准不适用于火炸药、电火工品的静电危害防范。
2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。
但凡注日期的引用文件，其随后全部的修改单(不包括订正的内容)或均不适用于本标准，然而，鼓舞依据本标准达成协议的各方争论是否可使用这些文件的最版本。
《防止静电事故通用导则》(GB12158_2006)
防止静电事故通用导则前言本标准是对GB12158 1990《防止静电事故通用导则》的修订。
本标准的第5、6、7、8章为强制性条文。
本标准修订过程中主要参考了PD CI.C／TR 50404：2003《机械安全避免静电危害的指南和推荐规范》、AN-SI/ESD-S20.20一1999《建立一个静电放电控制大纲》、IEC79-20 1996-10《爆炸性气体的静电点燃危险性》。
本标准主要进行了以下修订：——增加了相对湿度较低时静电危害容易发生，控制湿度可以防止静电危害发生的描述；——增加了防止静电危害管理措施的要求；——调整和增加了对静电消除器的使用规定；——增加了对暴露表面、分层结构、金属网、防静电绳索或软管、金属链、恶劣天气、合成材料等因素的对应要求；——修改了对管道施工中跨接的要求；——增加了非金属材料制造罐、管道的表面电阻和体电阻率的界限要求；——增加了人体静电的防护措施的内容；——删除了附录中最小点燃能量数据，增加了质量浓度上下限；——增加了多种物质的引爆、引燃的界限。
本标准的附录A为规范性附录，附录B、附录C和附录D为资料性附录。
1 范围本标准描述了静电放电与引燃，规定了静电防护措施、静电危害的安全界限及静电事故的分析和确定。
本标准适用于存在静电引燃(爆)等静电危害场所的设计和管理。
其他的静电危害(如静电干扰、静电损坏电子元件)可以参考本标准的有关条款。
本标准不适用于火炸药、电火工品的静电危害防范。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 6950轻质油品安全静止电导率GB 6951轻质油品装油安全油面电位值GB 12014防静电工作服GB/T 15463--1995静电安全术语3 术语和定义下列术语和定义适用于本标准。

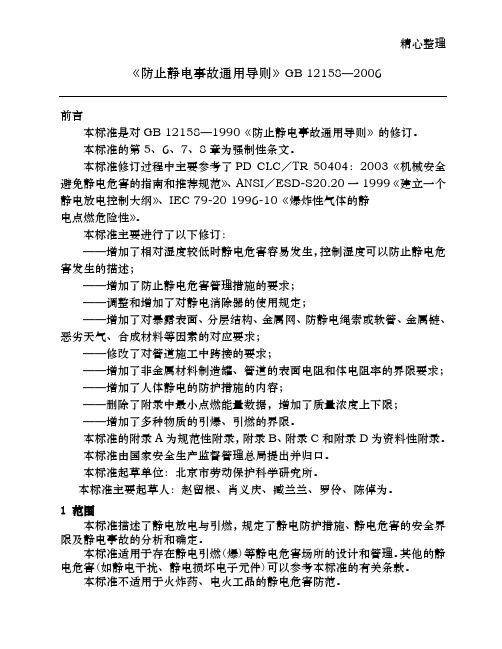

《防止静电事故通用导则》GB 12158-2006
