电流电压电阻综合试题
人教版九年级物理全一册 电流与电压和电阻的关系(含答案)
人教版九年级全一册 17.1 电流与电压和电阻的关系一、单选题1．小明利用如图所示的电路探究“导体中电流跟电阻的关系”。
电源电压保持不变,更换阻值不同的电阻R2,通过调节滑动变阻器接入电路的电阻R1,正确完成实验,记录各次实验中电压表示数U和电流表示数I。
描点画出下列四幅图,其中最接近实际的是（）A．B．C．D．2．由欧姆定律的公式UIR,下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．导体的电阻一定时,通过导体的电流与导体两端的电压成正比C．导体两端的电压一定时,导体的电阻跟通过它的电流成反比D．通过导体的电流,与导体两端的电压和导体的电阻均无关3．研究得出“导体中电流与电压的关系”的科学家是（）A．牛顿B．帕斯卡C．欧姆D．伽利略4．下表中实验操作不能达到实验目的的是（）A．①B．①C．①D．①5．利用如图甲所示的电路探究电流和电阻的关系,电源电压保持3V不变,分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路,按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象,则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时,通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0~25ΩD．将R从5Ω换成10Ω后,应将滑片向右移6．研究电流与电压关系时,用如图所示的电路,要求“保持电阻不变”,在进行“保持电阻不变”这一步骤时,实验要求是（）A．保持'R的滑片位置不动B．保持R的电压不变C．保持R不变,调节'R的滑片到不同位置D．保持电路中的电流不变7．经历了“探究导体中电流与电压的关系”的实验,你认为下列说法中正确的是（）A．可得出初步结论：某导体两端的电压与通过导体的电流成正比B．导体中的电流与该导体两端的电压及导体种类无关C．在设计实验数据记录表时,项目栏应有电阻一项D．该实验需要更换不同导体种类进行多次实验8．小明同学用控制变量法探究“电流跟电阻的关系”,电路如图所示。
电流电压电阻题多多
电流、电压、电阻一、选择题课 改 试 题1.【湛江】小明在探究串联电路电流规律的实验中，按图2所示连好了电路，闭合开关后，发现L 1、L 2都不发光，电流表无示数．为了找出发生故障的原因，小明用电压表进行检测，发现b 、c 之间的电压为零，a 、b 与a 、c 之间的电压都为3V ，则电路故障是A ．L 1断路B ．L 1短路C ．L 2断路D ．L 2短路2.【桂林】如图4所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是A ．断开S l ，闭合S 2、S 3；B ．断开S 3，闭合S 1、S 2C.闭合S l ，断开S 2、S 3； D ．闭合S 2，断开S 1、S 33.【桂林】在图5所示的电路图中，能用电压表正确测出灯Ll 两端电压的是4.【贵阳】如图1所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是A ．接A 和D B.接B 和C C.接A 和B D.接C 和D5.【福建课改】一只准确的电流表接入电路后，合上开关，灯泡均发光，但电流表的示数为零，造成这一现象的原因可能是Ａ．电流表的正、负接线柱接反了 Ｂ．电流表被导线短路Ｃ．电源坏了，电路中没有电流 Ｄ．由于电流表接线柱接触不良，被开路了6.【福建课改】用伏安法测电阻时，某同学接成如图所示的电路，当开关闭合后，会造成的后果是Ａ．电流表烧毁Ｂ．电压表烧毁Ｃ．电源会烧毁Ｄ．电流表的读数为零7.【河南课改】在如图6所示的电路中，欲使光，应在图中甲，乙两处连入的元件是)A甲是电流表，乙是电池组B甲是电池组，乙是电流表C甲是电压表，乙是电池组D甲是电压表，乙是电流表8.【河北课改】如图3所示，电源电压保持不变。
当开关S1 合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A。
则电阻R1与R2的比值为A .1:3 B. 3：l C. 2:3 D. 3：29.【宜昌】在进行家庭电路的装修时，如果不小心使白炽电灯灯座的两根电线相接触，闭合开关接通电源，会出现下列哪种情况A．电灯的灯丝被烧断 B.电灯正常发光C. 电灯发出暗淡的光D.保险丝熔断10.【长沙课改】小强同学在探究串联电路电流规律的实验中，按右图连接好了电路，合上开关S后，发现两灯均不发光．为检测出电路故障，他将电压表接到灯L1两端来测量电压，发现电压表有明显示数，而电流表示数几乎为零，则电路故障可能是A.灯L1短路B.灯L2断路C.电流表烧坏了D.灯L1断路11.【徐州课改】如图8所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是A．两表示数都变大B．两表示数都变小C．电流示数变大，电压表示数变小D．电流示数变小，电压表示数变大12.【·潍坊课改】在实验室里，小明同学将两只小灯泡接成如图所示的电路。
初中及中考物理重点实验综合复习训练：电流与电压和电阻的关系(附答案)
初中及中考物理重点实验综合复习训练：电流与电压和电阻的关系【重要考点精练一】***1．在“探究电流与电阻的关系”实验中：图1（1）如图1甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉）。
要求：当滑动变阻器的滑片P向左移动时，电路中的电流变大。
连接电路时，开关必须。
（2）闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是。
（3）实验过程中，将5Ω的电阻接入电路中，闭合开关调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为A．将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向（选填“左”或“右”）端移动，使电压表示数为V。
2．（2021·肇庆模拟）在探究电流与电压关系的实验中，同学们设计了如下三种电路：图2（1）甲同学认为图2电路比图1电路好，理由是：。
乙同学认为图3电路比图2电路更好，理由是图3电路便于多次实验。
（2）乙同学利用图3电路（其中电阻 R＝5Ω）完成了本实验，测得数据如下：实验次数电压 U（伏）电流 I（安）电压/电流1 1 0.22 2 0.43 4 0.8分析表格数据，可得出的结论是。
（3）乙同学利用图3电路进行实验的过程中，发现电流表忽然变为0，但电压表有示数，则电路的故障可能是或。
（4）实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用图 2 电路最终也完成了多次实验，该同学的做法是。
3．某同学利用如图3甲所示的电路探究电流与电阻的关系，实验中电源电压保持不变，选用的5个定值电阻的阻值分别为5Ω、10Ω、15Ω、20Ω和25Ω，滑动变阻器的规格为“30Ω，1.5A”。
图3（1）如果连完电路、闭合开关后，发现仅有一只电表有示数，则造成这一现象的原因可能是与（选填字母代号）。
A．电流表断路B．定值电阻短路C．滑动变阻器断路D．滑动变阻器短路E．定值电阻处接触不良（2）电路连接完好后，先用5Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片，当电流表的示数如图乙所示时，记下电压表的示数，此时电路中的电流为A；再将5Ω的定值电阻换成10Ω定值电阻进行实验时，滑动变阻器的滑片应向（选填“左”或“右”）滑动直至电压表示数为V，并记录电流表的示数。
年物理电路-电流-电压-电阻中考试题汇编
专题12 电路电流电压电阻一、单选题1．如图所示金属球使小芳带电,则小芳（）A．得到电子Ｂ. 失去电子Ｃ. 得到原子核 D. 相互排斥的头发带上同种电荷2．图是常用的5号电池的示意图，其型号的另一种表示方法为“1450０”，前两位数是直径,后三位数是高度。
这型号电池高度为（ )A. 14mmB. 145mmC. 500mｍD. 50.0mm3.家庭常用的电吹风既能吹冷风又能吹热风。
下列电路中最符合电吹风工作要求的是( ）A. Ｂ．C. D.4．如图所示的电路中,小灯泡L1、L2规格相同，闭合开关S后，发现Ｌ1不亮，L2发光。
此电路的故障可能是( )A. 灯Ｌ１短路B. 灯 L２短路C. 灯L1断路D. 开关Ｓ接触不良５.小明家所在的小区安装了自动售水机。
售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水,也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合,接通灯泡提供照明。
以下简化电路符合要求的是（）A. B.Ｃ. Ｄ.6．如图所示的电路中，电流表A1的示数为0.5A，A2的示数为0.３Ａ,电阻R2的阻值为1０Ω.下列说法正确的是( )Ａ. 通过电阻Ｒ1的电流为０.5AＢ. 电源电压为5ＶC．电阻R1的阻值为１5ΩＤ．若断开开关S2，电流表A1示数变大７．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示）,发现验电器的两个金属箔片张开。
以下说法正确的是（）A. 毛皮和橡胶棒摩擦的过程中创造了电子B. 毛皮和橡胶棒摩擦的过程中橡胶棒得到电子C．验电器的金属箔片张开是因为带了异种电荷D．橡胶棒接触验电器的金属球时，电子向橡胶棒转移８．下列说法中，正确的是A．摩擦起电就是创造了电荷 B. 正电荷定向移动的方向被规定为电流的方向C. 人体、大地、塑料都是导体Ｄ. 导体的电阻跟它两端的电压成正比9.．分析如图所示实验现象得出的结论中,合理的是A. 甲：烧杯内壁有水珠生成,说明甲烷中含有碳元素和氢元素B. 乙:摩擦后的塑料梳子能吸引碎纸屑，说明纸屑与梳子带同种电荷C. 丙：试管中无明显现象，说明CO２与NaOＨ溶液没有发生化学反应D. 丁:弹簧测力计读数相同，说明使用定滑轮不省力但可以改变力的方向1０．下列实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)（ )A. B. C.Ｄ.11．如图是常用的带有多插孔的插排。

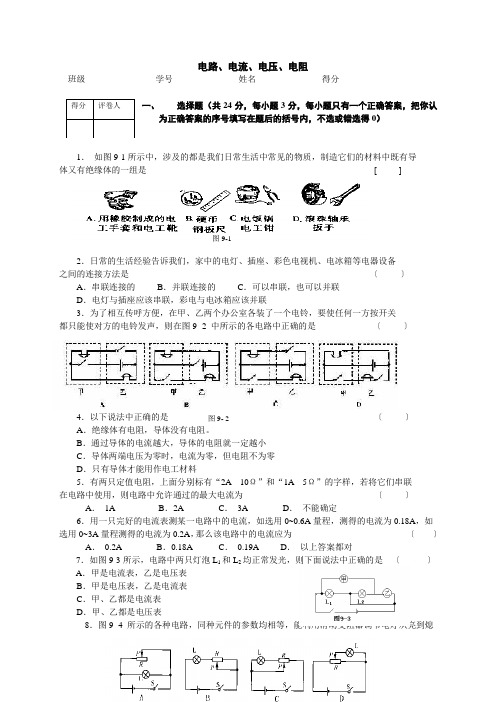

电路、电流、电压、电阻附答案
图9-1电路、电流、电压、电阻班级___________ 学号 __________ 姓名 _________ 得分 ____________一、 选择题（共24分，每小题3分，每小题只有一个正确答案，把你认为正确答案的序号填写在题后的括号内，不选或错选得0）1． 如图9-1所示中，涉及的都是我们日常生活中常见的物质，制造它们的材料中既有导 体又有绝缘体的一组是 [ ]2．日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备 之间的连接方法是 〔 〕A ．串联连接的B ．并联连接的C ．可以串联，也可以并联D ．电灯与插座应该串联，彩电与电冰箱应该并联3．为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关 都只能使对方的电铃发声，则在图9- 2 中所示的各电路中正确的是 〔 〕4．以下说法中正确的是 〔 〕 A ．绝缘体有电阻，导体没有电阻。
B ．通过导体的电流越大，导体的电阻就一定越小C ．导体两端电压为零时，电流为零，但电阻不为零D ．只有导体才能用作电工材料5．有两只定值电阻，上面分别标有“2A 10Ω”和“1A 5Ω”的字样，若将它们串联 在电路中使用，则电路中允许通过的最大电流为 〔 〕A ． 1AB ．2AC ． 3AD ． 不能确定6．用一只完好的电流表测某一电路中的电流，如选用0~0.6A 量程，测得的电流为0.18A ，如 选用0~3A 量程测得的电流为0.2A ，那么该电路中的电流应为 〔 〕A ． 0.2AB ．0.18AC ． 0.19AD ． 以上答案都对7．如图9-3所示，电路中两只灯泡L 1和L 2均正常发光，则下面说法中正确的是 〔 〕 A ．甲是电流表，乙是电压表 B ．甲是电压表，乙是电流表C ．甲、乙都是电流表D ．甲、乙都是电压表8．图9- 4 所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄得分 评卷人图9- 2灭的电路是〔〕得分评卷人二填空题（共37分，第9－13题每空1分，第14-17题每空2分）9．如图9- 5（a）的电路中电源是由4节新干电池串联组成，开关闭合后，电压表V2的示数如图9- 5（b）所示，则灯L1、L2两端电压分别是______ 和_____并在图9-5（c）中标出V1所用接线柱和指针所指的位置图9- 5（a）图9- 7（b）图9-7（c）12．一只电流表有0~0.6A和0~3A两个量程。
电流与电压、电阻的关系(含答案)
电流与电压、电阻的关系一、单选题(共10道，每道10分)1.某同学在探究“电流与电压的关系”时，根据收集的数据画出如下图象，下列结论与图象相符的是( )A.电阻一定时，电流与电压成正比B.电阻一定时，电压与电流成正比C.电压一定时，电流与电阻成反比D.电压一定时，电阻与电流成反比答案：A解题思路：由图象可知，横坐标表示电压，纵坐标表示电流，因此描述的是电流与电压的关系；图象是一条通过原点的直线，说明电流与电压成正比；在探究“电流与电压的关系”时，应控制另外一个影响电流大小的因素—电阻一定，故A选项正确。
试题难度：三颗星知识点：电流与电压的关系2.某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。
下列结论与图象相符的是( )A.电阻一定时，电流随着电压的增大而增大B.电阻一定时，电压随着电流的增大而增大C.电压一定时，电流随着电阻的增大而减小D.电压一定时，电阻随着电流的增大而减小答案：C解题思路：该图象横轴表示电阻，纵轴表示电流，说明研究的是电流与电阻之间的关系；在实验时，应该保证电压一定，多次实验得出结论：电压一定时，电流随着电阻的增大而减小。
故C选项正确。
电阻是导体的固有属性，是由材料、长度、横截面积决定的，不随电流的变化而变化。
试题难度：三颗星知识点：电流与电阻的关系3.一段导体两端的电压是4.0V时，导体中的电流是1.0A，如果将其两端的电压减小到2.0V，导体中的电流变为( )A.2.0AB.0.25AC.3.0AD.0.50A答案：D解题思路：一段导体的电阻是恒定不变的，在电阻不变时，电流与电压成正比，则电压变为原来的1/2，电流也将变为原来的1/2，即变为0.5A。
故D选项正确。
试题难度：三颗星知识点：电流与电压的关系4.某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )A.当导体两端的电压为0时，电阻为0B.该导体的电阻随电压的增大而减小C.当导体两端的电压为0时，电流为0D.当导体两端的电压为2V时，电流为0.6A答案：C解题思路：导体的电阻是导体本身的一种性质，它不随通过它的电流以及它两端的电压的改变而改变，只与导体本身的材料、长度、横截面积以及温度有关，故A、B选项都错误；从图中可以看出，当导体两端的电压为0时，电流为0，当导体两端的电压为2V时，电流为0.4A，故C 选项正确，D选项错误。
电流和电路测试题及答案
电流和电路测试题及答案一、选择题1. 电流的单位是：A. 牛顿B. 安培C. 伏特D. 欧姆答案：B2. 电路中形成持续电流的条件是：A. 有电源B. 电路中有导线C. 电路中有开关D. 电路必须闭合答案：D3. 以下哪个因素不会影响导体的电阻大小：A. 导体的材料B. 导体的长度C. 导体的横截面积D. 导体的温度答案：D二、填空题1. 电流的符号是____，其方向是正电荷定向移动的方向。
答案：I2. 欧姆定律的公式是______，其中V代表电压，I代表电流，R代表电阻。
答案：V=IR3. 串联电路中，总电阻等于各部分电阻之______。
答案：和三、判断题1. 电流通过导体时，导体发热，这是电流的热效应。
（）答案：√2. 电压是形成电流的原因。
（）答案：√3. 电阻是导体本身的一种性质，与电流和电压无关。
（）答案：√四、简答题1. 什么是串联电路和并联电路？请简述它们的特点。
答案：串联电路是指电路元件首尾顺次连接，电流在电路中只有一条路径。
其特点是电流相同，电压分配。
并联电路是指电路元件两端并列连接，电流有多条路径。
其特点是电压相同，电流分配。
2. 什么是欧姆定律？它在电路分析中有什么作用？答案：欧姆定律是描述电压、电流和电阻之间关系的定律，公式为V=IR。
它在电路分析中用于计算电路中的电压、电流或电阻，是电路设计和分析的基础。
五、计算题1. 已知一个电阻为10Ω的电阻器，通过它的电流为0.5A，求加在该电阻器两端的电压。
答案：根据欧姆定律V=IR，计算得V=0.5A×10Ω=5V。
2. 一个串联电路由两个电阻组成，分别为R1=20Ω和R2=30Ω，求总电阻。
答案：串联电路的总电阻等于各部分电阻之和，即R总=R1+R2=20Ω+30Ω=50Ω。
电学计算试题及答案
电学计算试题及答案1. 题目：计算电阻R1和R2串联后的总电阻值。
答案：当两个电阻R1和R2串联时，总电阻R等于R1和R2的和，即R = R1 + R2。
2. 题目：已知电路中电流I=2A，电阻R=10Ω，求通过电阻的电压U。
答案：根据欧姆定律，电压U等于电流I乘以电阻R，即U = I * R = 2A * 10Ω = 20V。
3. 题目：计算并联电路中总电流I。
假设电路中有两个并联电阻R1和R2，电流分别为I1和I2，已知I1=3A，I2=4A。
答案：并联电路的总电流I等于各支路电流之和，即I = I1 + I2 = 3A + 4A = 7A。
4. 题目：计算电容器C在电压U=12V下储存的电荷Q。
假设电容C=2μF。
答案：电荷Q等于电压U乘以电容C，即Q = U * C = 12V * 2μF = 24μC。
5. 题目：已知电感L=0.5H，电流I=5A，求电感L储存的能量W。
答案：电感储存的能量W等于0.5乘以电流I的平方乘以电感L，即W = 0.5 * I^2 * L = 0.5 * (5A)^2 * 0.5H = 6.25J。
6. 题目：计算直流电路中电阻R=20Ω的功率P。
假设电流I=0.5A。
答案：功率P等于电流I的平方乘以电阻R，即P = I^2 * R = (0.5A)^2 * 20Ω = 5W。
7. 题目：已知交流电路中电压有效值U=120V，频率f=50Hz，求电感L 的感抗XL。
假设电感L=0.02H。
答案：感抗XL等于2π乘以频率f乘以电感L，即XL = 2π * f* L = 2π * 50Hz * 0.02H = 6.28Ω。
8. 题目：计算交流电路中电容C=0.00001F的容抗XC。
假设频率f=60Hz。
答案：容抗XC等于1除以2π乘以频率f乘以电容C，即XC = 1/ (2π * f * C) = 1 / (2π * 60Hz * 0.00001F) = 1.41kΩ。
物理电压和电阻专项测试题(含答案)
物理电压和电阻专项测试题（含答案）一、选择题1．如图电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数变化情况分别为（）A. 电流表的示数变小，电压表的示数变大B. 电流表的示数变大，电压表的示数变小C. 电流表的示数变小，电压表的示数不变D. 电流表的示数变小，电压表的示数变小【答案】C【解析】【解答】解：∵电压表测电源的电压且电源的电压不变，∴电压表的示数不变；当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，∵I= ，R1两端的电压不变；∴R2支路的电流变小，R1支路的电流不变，∵并联电路中干路电流等于各支路电流之和可知，∴干路电流变小，即电流表的示数变小．故选C．【分析】由电路图可知，R1和R2并联，电压表测量电源电压，电流表测干路电流；当滑动变阻器的滑片P向右移动时，电源电压保持不变，电压表的示数不变；根据欧姆定律可知通过R1的电流不变，但通过R2的电流变小，根据并联电路的电流特点可知电流表示数的变化．2．根据生活经验，以下估测最接近实际的是（）A. 人洗澡时感觉舒适的水温约为65℃B. 一节干电池的电压是2VC. 成年人正常步行的速度约为3.9km/hD. 一个鸡蛋重大约是2N【答案】C【解析】【解答】解：A、人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，不可能达到65℃．故A不符合实际；B、一节新干电池的电压是1.5V，故B不符合实际；C、成年人正常步行的速度在1.1m/s=3.96km/h左右．故C符合实际；D、一个鸡蛋的质量大约是50g=0.05kg，重力为G=mg=0.05kg×10N/kg=0.5N，故D不符合实际．故选C．【分析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项．3．如图所示电路，电源电压保持不变，三只电表均完好．开关S闭合后，发现只有一个电表的指针发生偏转，若电路中只有一个灯泡出现了故障，则可能是（）A. 灯L1断路B. 灯L1短路C. 灯L2断路D. 灯L2短路【答案】 C【解析】【解答】A.闭合开关后，若L1断路，则V1、V2测量电源电压，都有示数，A不符合题意；B.若L1短路，则电流表A有示数，V2有示数，B不符合题意；C.若L2断路，则灯泡上没有电流，只有V2有示数，C符合题意；D.若L2短路，则三电表都有示数，D不符合题意。
电工基础综合试题及答案
电工基础综合试题及答案一、选择题（每题2分，共20分）1. 电流的单位是：A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 欧姆定律表明电压、电流和电阻之间的关系是：A. V = IRB. I = VRC. R = VID. V = RI答案：A3. 串联电路中，总电阻与各部分电阻的关系是：A. R总 = R1 + R2B. R总 = R1 - R2C. R总= R1 × R2D. R总 = R1 / R2答案：A4. 并联电路中，总电流与各部分电流的关系是：A. I总 = I1 + I2B. I总 = I1 - I2C. I总= I1 × I2D. I总 = I1 / I2答案：A5. 电容器的单位是：A. 法拉B. 欧姆C. 安培D. 瓦特答案：A6. 电感器的单位是：A. 亨利B. 欧姆C. 安培D. 瓦特答案：A7. 交流电的周期是指：A. 电流方向变化一次所需的时间B. 电流方向变化两次所需的时间C. 电压变化一次所需的时间D. 电压变化两次所需的时间答案：B8. 三相交流电的相位差是：A. 30°B. 60°C. 90°D. 120°答案：D9. 变压器的工作原理是：A. 电磁感应B. 电磁转换C. 电磁辐射D. 电磁共振答案：A10. 电流表的内阻应该：A. 很小B. 很大C. 等于被测电阻D. 远大于被测电阻答案：A二、填空题（每题2分，共20分）1. 电流的国际单位是________。
答案：安培2. 电阻的国际单位是________。
答案：欧姆3. 电压的国际单位是________。
答案：伏特4. 电功率的国际单位是________。
答案：瓦特5. 电容器的电容表示其储存电荷的能力，单位是________。
答案：法拉6. 电感器的电感表示其________的能力。
答案：储存磁能7. 交流电的频率是指单位时间内电流方向变化的次数，单位是________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流电压电阻测试题 一、选择题 1．下列事实中，最能说明导体的电阻跟导体横截面积有关的是 ( ) A．长度相同的铜丝，细的比粗的电阻大 B．横截面积相同的铜丝，长的比短的电阻大 C．横截面积相同的铁丝和铜丝，铁丝可能比铜丝的电阻大 D．长度和横截面积都相同的铁丝和铜丝，铁丝比铜线的电阻大 2．用A、B、C、D四根导线，其中A、B、C三根是铜导线，D是镍铬合金线。A、B两导线粗细相同，A比B短，B、C两导线长短一样，B比C粗，C、D长短粗细都相同，则四根导线按其电阻大小的排列是 ( ) A．RA>RB>RC>RD B．RD>RC>RB>RA C．RD>RA>RB>RC D．RC>RB>RA>RD 4、在下图的电路中，能用电压表正确测出灯L1两端电压的是：（ ） 5、把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是： （ ） A、甲线的电阻大 B、乙线的电阻大 C、甲、乙两线的电阻一样大 D、无法判断 6、下列说法正确的是 （ ） A．若通过导体的电流为零，则导体电阻就为零 B．导体的电阻是导体本身的一种性质 C．若导体两端电压为零，则导体电阻就为零 D．通过导体的电流越大，则导体的电阻越小 7、如右图所示，电源电压为3V，闭合开关，电压表示数为2V，则：（ ） A.灯泡L1两端电压为2V B.灯泡L1两端电压为1V C.灯泡L1两端电压为3V D.灯泡L2为1V 8、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（ ） A．一定是串联 B．一定是并联 C．串联、并联都有可能 D．无法判断 9、要直接测定灯泡L2两端的电压，在下列几种电路中正确的是 ( ) 10. 家中两盏照明灯都在工作，其中灯L1很亮，灯L2很暗，则此时两盏灯两端的电压关系为（ ） A. L1的电压大 B. 一样大 C. L2的电压大 D. 无法确定 11. 如图所示，当开关S闭合后，两灯泡和各电表都能正常工作，则下列关于甲、乙、丙是电流表还是电压表的说法中正确的是 （ ） A. 甲、乙、丙都是电压表 B. 甲、乙、丙都是电流表 C. 甲、乙是电压表，丙是电流表 D. 甲、丙是电流表，乙是电压表 12. 如图所示电路中，开关S闭合后，L1、L2的连接方式为 （ ） A. L1、L2串联 B. L1、L2并联 C. L1工作，L2没有连入电路 D. L2工作，L1没有连入电路 13. 小明按图甲所示的电路进行实验，当开关S闭合后，电压表V1 和V2的指针位置完全一样。如图乙所示，造成这一现象的原因是（ ） A. 可能L1断路 B. 可能L2短路 C. 可能V1和V2所选量程不相同，L1短路 D. 可能V1和V2所选量程不相同，电路各处完好 14. 如图所示，已知电源电压为10V。闭合开关后，电压表V1示数是8V，电压表V2示数为7V，则L1、L2、L3两端电压依次为 （ ） A. 2V、5V、3V B. 1V、6V、2V C. 3V、5V、2V D. 3V、2V、5V 15. 如图所示的电路中，电源电压不变。闭合开关后，灯L1、L2都发光，一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变为零，则产生这一现象的原因是 （ ） A. 灯L1断路 B. 灯L2断路 C. 灯L1短路 D. 灯L2短路 16．小红和小明学习电压后有各自的不同认识，你认为不正确的是( ) A．电压是使电路中形成电流的原因 B．电源是电路中提供电压的装置 C．电路中有电流，则电路中一定有电源 D．电路中有电源，则电路中一定有电流 17．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：（ ） A．向左滑动 B．向右滑动 C．向左、向右均可以 D．无法实现 18．下列情况中一定有电流通过的是 （ ） A．带有电荷的物体 B．有电荷运动的导体 C．两端有电压的电路 D．正有消耗电能的用电器 19．如图19所示，a、b、c表示的是电压表或电流表，当K1、K2都闭合时，下列正确说法是 （ ） A．a、b、c都是电流表 B．a、b、c都是电压表 C．b、c是电流表，而a是电压表 D．a、b是电压表，而c是电流表 20．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但电流表指针不动，
电压表读数正常，那么有可能是（ ） A．电流表已被烧坏，致使电路不通 B．电流表完好，但未与导线接牢 C．灯L的灯座接线处短路 D．电流表接线处碰线（电流表被短路） 21．图21，电键K合上，电灯L1、L2都不亮，电压表示数为6伏特，出现此现象的原因是 （ ） A．L1短路，L2断路 B．L1断路，L2短路 C．L1、L2都断路 D．L1、L2都短路 22. 如图所示电路，开关S闭合、当滑动变阻器的滑片P向左滑动时，下列说法正确的是（ ） A. 灯泡亮度变暗 B. 电流表示数减小C. 电压表示数减小 D. 滑动变阻器阻值减小 23．如图所示，闭合开关S，电压表测出的是( ) A．L1两端的电压 B．L2两端的电压 C．L1和L2两端的电压 D．电源两端的电压 24．如图所示为小李同学在某次测量中连接的实物图，下图为根据该实物图画出的电路图，其中正确的是( )
25．一只电压表有两个量程，实验时用的是0～3V量程，若从0～15V量程的刻度盘上读出电压值是6．5 V，则实际测得的电压是 ( ) A．6．5V B．2．5V C．1．3V D．1．15V 26．用电压表测灯L1、L2的两端的总电压，电流表测灯L1的电流，在图中接法正确的是( )
27．如图所示，闭合开关后，电压表的示数为3．8V，灯L2比L1亮，下列分析错误的是 ( ) A．电压表使用的量程是0～15V B．电源的电压为3．8V C．灯L2两端的电压比L1大 D．灯L1两端的电压为3．8 V 28．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则( ) A．电压表的示数为3 V B．电流表将被烧坏 C．灯L1不亮，灯L2亮 D．两只灯都将被烧坏 29．如图所示的电路中，电源电压为6 V，甲、乙两灯泡规格相同．当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间电压为0，B、C两点间电压为6 V，造成这种现象的原因可能是( ) A．电源接触不良 B．开关接触不良 C．乙灯接触不良或灯丝断了 D．甲灯接触不良或灯丝断 30．如图所示的电路中，当开关S1闭合，S2断开时，电压表的示数为2．5 V；当开关S1
断开，S2闭合时，电压表的示数为6 V．则灯泡L2两端的电压为( )
A．2．5 V B． 6 V C．3．5 V D．8．5 V 31．如图所示的电路中，当开关S闭合后，发现电压表的指针仍指“零”，则不可能出现的问题是(注：电源完好)( ) A．L2的灯丝断了，其他完好 B．L1的灯丝断了，其他完好C．灯L1发生短路了 D．电压表因接线不牢而断开 32．如图所示电路中，电源电压为4．5 V，灯L1两端的电压为0．8 V，电压表的示数为2．5 V，则灯L2与L3两端的电压分别为( ) A．3．7 V，0．8 V B． 1．7 V，2 V C．3．7 V，2．5 V D．1．2 V，2．5 V 33．如图所示电路中，L1、L2均正常发光，下列各组数据分别表示某时刻电压表V1、V2、V3的示数，其中可能的是( ) A_2 V、4 V、6 V B．6 V、6 V、6 V C．6 V、0 V、6 V D．6 V、4 V、2 V 34．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则( ) A．甲接电流表，乙接电压表 B．甲、乙均接电流表 C．甲、乙均接电压表 D．甲接电压表，乙接电流表 35．下列关于半导体的说法，正确的是 ( ) A．常温下半导体的电阻为零 B．半导体广泛应用于各种电子设备 C．半导体就是超导体 D．任何情况下半导体都是不导电的 36．如图，电源电压不变，当开关S闭合时，电压表和电流表示数的变化情况是 ( ) A．电压表、电流表的示数 均变小 B．电压表、电流表示数均变大 C．电压表示数不变，电流表示数变大 D．电压表示数变大，电流表示数不变 37、如图所示，当开关S闭合时，发现只有一灯发光，且电压表示数为4.5V，产生这一现象的原因可能是（ ） A、灯L1断路 B、灯L1短路 C、灯L2断路 D、灯L2短路 38.通常情况下，下列各组材料中都是导体的是： （ ） A. 金属、玻璃、大地 B. 塑料、陶瓷、油 C. 人体、大地、酸碱盐的水溶液 D. 橡胶、空气、铁丝 39．下列说法中错误的是 ( ) A．串联电路中的总电压等于各用电器两端的电压之和 B．并联电路各支路两端的电压相等 C．两只灯泡并联，则两灯两端的电压相等 D．若两灯两端的电压相等，则两灯一定并联 40．如图3-9所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（ ） A．U2=U1+U3，I1=I2 B．U2=U1=U3，I1=I2 C．U1+U2=U3，I1I2 41．居民楼的楼道里，夜间只是偶尔有人经过，楼道灯总是亮着将造成很大浪费。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。如图13−8各电路中，属于楼道灯电路的是（ ） 42、如图3-2甲所示，电冰箱内有一个通过冰箱门来控制的开关，当冰箱门打开时，开关闭合使冰箱内的照明灯点亮；当冰箱门关闭时，开关断开使冰箱内的照明灯熄灭. 在图乙的四个电路中，能正确表示冰箱开门状态下冰箱内照明电
图3-9
