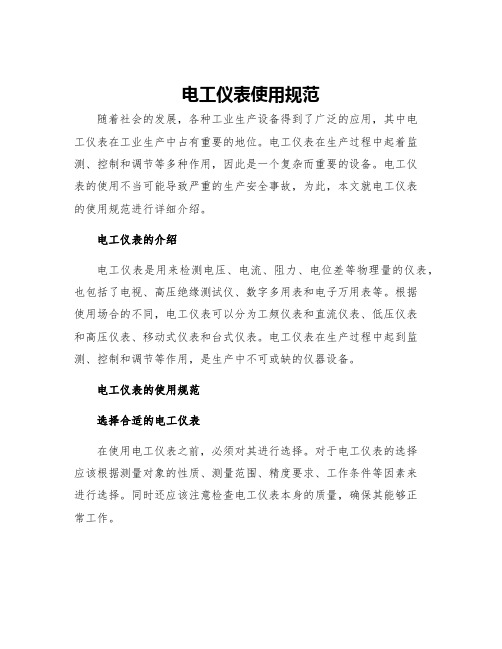

电工仪表使用规范
电工仪表使用规范
电工仪表使用规范随着社会的发展，各种工业生产设备得到了广泛的应用，其中电工仪表在工业生产中占有重要的地位。
电工仪表在生产过程中起着监测、控制和调节等多种作用，因此是一个复杂而重要的设备。
电工仪表的使用不当可能导致严重的生产安全事故，为此，本文就电工仪表的使用规范进行详细介绍。
电工仪表的介绍电工仪表是用来检测电压、电流、阻力、电位差等物理量的仪表，也包括了电视、高压绝缘测试仪、数字多用表和电子万用表等。
根据使用场合的不同，电工仪表可以分为工频仪表和直流仪表、低压仪表和高压仪表、移动式仪表和台式仪表。
电工仪表在生产过程中起到监测、控制和调节等作用，是生产中不可或缺的仪器设备。
电工仪表的使用规范选择合适的电工仪表在使用电工仪表之前，必须对其进行选择。
对于电工仪表的选择应该根据测量对象的性质、测量范围、精度要求、工作条件等因素来进行选择。
同时还应该注意检查电工仪表本身的质量，确保其能够正常工作。
检查使用环境在使用电工仪表之前，需要对周围环境进行检查，确保使用环境符合电工仪表的工作要求。
例如，温度、湿度、电磁场等因素都会影响电工仪表的正常工作，应该注意保证这些因素的稳定性。
检查电工仪表的状态在使用电工仪表之前，应该对其进行状态检查，确保其本身的可靠性。
例如，应该检查电工仪表电源是否稳定、测量表头是否精度可靠、是否存在线路、接线等方面的问题。
正确使用电工仪表在正式使用电工仪表之前，应该先学习、理解其使用方法和操作步骤。
在使用电工仪表过程中，还需要注意以下事项：1.输入电量时应该注意电压、电流都不应该超过所选电工仪表的量程；2.在接线时，应该注意彼此之间的正确连接并且强无氧合；3.接线应该注意保持干燥，避免潮湿的环境。
保养电工仪表在使用电工仪表之前或者结束后，应该注意对其进行保养。
维护电工仪表的好坏是我们能否长期使用它的关键，同时也能为公司节省更多的财政成本。
在保养电工仪表中应该特别注意以下事项：1.避免电工仪表受到碰撞或摔落；2.定期检查内部结构，以确定是否存在松动、断裂或有其他故障情况；3.定期检查电缆连接部分是否完好；4.定期对电工仪表的表面进行清洗。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法常用电工仪器仪表使用方法：一、电压表的使用方法1.仪器介绍：电压表是一种用于测量电路电压的仪器，一般由表盘、指针、刻度、引线等组成。
2.仪器准备：插入合适的电压档位，如直流电压档位、交流电压档位。
3.测量直流电压：将电压表的红色引线与电路正极相连，黑色引线与电路负极相连，读取电压值。
4.测量交流电压：将电压表的红色引线与电路相位线相连，黑色引线与电路零线相连，读取电压值。
5.多压档位切换：根据需要选择合适的电压档位。
6.安全注意事项：使用前检查电压表是否损坏，注意电压表的额定电压范围，避免超过额定范围使用，避免电流过大以免烧毁电压表。
二、电流表的使用方法1.仪器介绍：电流表是一种用于测量电路电流的仪器，一般由表盘、指针、刻度、引线等组成。
2.仪器准备：插入合适的电流档位，如直流电流档位、交流电流档位。
3.测量直流电流：将电流表与电路串联，注意电路中的正负极性与电流表引线的连接，读取电流值。
4.测量交流电流：将电流表与电路串联，注意电流表引线的连接方式，读取电流值。
5.多流档位切换：根据需要选择合适的电流档位。
6.安全注意事项：使用前检查电流表是否损坏，注意电流表的额定电流范围，避免超过额定范围使用，避免电压过大以免烧毁电流表。
三、接地电阻测试仪的使用方法1.仪器介绍：接地电阻测试仪是一种用于测量接地电阻的仪器，通过该仪器可以判断接地是否良好。
2.仪器准备：插入合适的测试电极，连接测试电极与被测地面，打开仪器电源。
3.进行测试：选择测试模式，将测试电极插入地面，等待一段时间后读取测试结果。
4.结果分析：根据测试结果判断接地是否良好，并采取相应的措施改善接地效果。
5.安全注意事项：使用前检查仪器是否损坏，注意测试电极的连接方式，避免触电危险。
附件：本文档附带的附件为常用电工仪器仪表的图片及说明，以便更直观地了解仪器的外观和功能。
法律名词及注释：1.电压：电路中的电势差，在国内法律中也称为电压差，通常用符号U表示。
电工仪表使用方法
电工仪表使用方法
电工仪表是电力系统中用于测量、监控和控制电力量的装置。
根据用途和测量量不同，电工仪表可以分为电压表、电流表、电阻表、功率表等多种类型。
它们的特点是精度高、稳定性好、可靠性强。
2. 电工仪表的使用方法
(1) 电工仪表的接线方法
电工仪表在使用时必须正确接线，以保证测量结果准确。
一般情况下，电工仪表有两个接线端子，一个为“+”极，一个为“-”极。
将电工仪表的“+”极与电路的正极相连，将“-”极与电路的负极相连即可。
(2) 电工仪表的读数方法
读取电工仪表的数值时，应该将眼睛正对着刻度盘，垂直观察。
若读取的数值落在两条刻度线之间，则应按照刻度线之间的一半进行估算，以提高读数的准确度。
(3) 电工仪表的保养方法
在使用电工仪表时，应该注意保持仪表的干燥、清洁和防尘。
当长期不使用电工仪表时，应该将其存放在干燥通风的地方，并且防止仪表受到外力或振动的影响。
3. 电工仪表的应用范围
电工仪表广泛应用于电力系统、工业自动化、通讯、计算机等领域，是保证电路正常运行的重要设备。
它们可以用于测量电压、电流、电阻、功率等电学量，也可以用于监测电路的状态和故障。
在电力系
统中，电工仪表还可以用于控制电力设备的运行，提高电力系统的稳定性和安全性。
常用电工仪器仪表使用方法-无删减范文
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1. 万用表（Multimeter）1.1 介绍万用表是电工常用的测试仪器，可用于测量电流、电压和电阻。
它通常具有直流电（DC）和交流电（AC）测量功能，并且可以选择不同的量程以提供更高的精度。
1.2 使用方法1. 打开万用表，并确认电源已接通。
2. 确定要测量的物体的电压范围或电流范围，并将量程选择旋钮调整到适当的位置。
3. 使用测试笔将红色电缆连接到正极，黑色电缆连接到负极。
4. 将红色测试笔与待测物体的正极连接，并将黑色测试笔与负极连接。
5. 在液晶屏上观察读数，并记录测量结果。
6. 测量完毕后，关闭万用表，并将测试笔从待测物体上取下。
2. 环境检测仪（Environment Meter）2.1 介绍环境检测仪广泛应用于电气设备的安装和维护过程中，用于测量温度、湿度、气压和风速等环境参数，以确保电气设备的正常运行环境。
2.2 使用方法1. 打开环境检测仪，并确认电源已接通。
2. 根据需要选择要测量的环境参数，并将检测仪设置为相应的测量模式。
3. 将环境探头或传感器置于待测位置，确保探头与环境充分接触。
4. 等待一段时间，以确保测量结果稳定。
5. 在仪表上观察并记录测量结果。
6. 测量完毕后，关闭环境检测仪。
3. 电流钳形表（Clamp Meter）3.1 介绍电流钳形表是一种用于测量电流的便携式测试仪器。
它通过将夹头固定在待测导线周围，通过感应原理测量通过导线的电流。
3.2 使用方法1. 打开电流钳形表，并确认电源已接通。
2. 选择适当的电流量程，根据预计测量值设置量程选择旋钮。
3. 将电流钳形表的夹头完全打开，将要检测的导线放入夹头中，并将夹头完全闭合。
4. 在仪表上观察并记录测量结果。
5. 测量完毕后，将夹头从待测导线上取下。
4. 接地电阻测试仪（Ground Resistance Tester）4.1 介绍接地电阻测试仪是用于测量接地系统的电阻值的专用仪器。
电工仪表的使用
电工仪表的使用电工仪器仪表的使用1．指针式万用表的正确使用一、准备工作：1、准备万用表一块，电工工具一套；2、检查一下是否有合格证书，如果没有或者超期，则不能使用。
3、水平放置，机械调零。
二、操作与要求：（一）、欧姆档的正确使用1、端钮（接线柱或插孔）选择。
选择电阻测量插孔。
2、选倍率档。
根据被测电阻估计值大小选择，如果估计不出被测电阻大小，从倍率较大档位开始。
3、调电零位。
短接测试棒，旋转“欧姆调零旋钮”，使指针指在“Ω”标尺的零位上，每次换档后均应调零。
4、测试。
不能带电测量电阻，被测电阻不能有并联支路。
5、正确读数。
读取“Ω”标尺上的数值，再乘以倍率即可。
（二）、直流电压（流）档的正确使用1、端钮（接线柱或插孔）选择：选择直流电压（流）测量插孔,注意极性。
2、选择档位：根据被测电压（流）估计值大小选择，当不知被测电压（流）估计值大小时，可将旋转开关旋至直流电压（流）最大档上，然后将一根表笔接在被测部分一端，再将另一根表笔在被测部分另一端触一下，一试极性，待极性找准后测定被测电压（流）的大概数值。
然后可将旋转开关旋至合适的档位测量。
3、测量与读数：测量时，将表笔按被测电压（流）的极性，并（串）联在被测部分，待指针停稳后，结合选择档位，读出被测电压（流）的数值。
（三）、交流电压（流）档的正确使用1、端钮（接线柱或插孔）选择：选择交流电压（流）测量插孔。
2、选择档位：根据被测电压（流）估计值大小选择，当不知被测电压（流）估计值大小时，可将旋转开关旋至直流电压（流）最大档上，测定被测电压（流）的大概数值。
然后可将旋转开关旋至合适的档位测量。
3、测量与读数：测量时，将表笔并（串）联在被测部分，待指针停稳后，结合选择档位，读出被测电压（流）的数值。
测试过程中，严禁带电转换量程；测量500V以上电压时，应用特殊高绝缘表笔，一端固定，单手操作；读数时视线要平直，姿态要端正。
（四）、电平测量的正确使用1、被测电路若带有直流电压时，表笔一端必须串联一只电容量为0.1μF以上、耐压为400V以上的直流电容器。
常用电工仪器仪表使用方法
常用电工仪器仪表使用方法常用电工仪器仪表使用方法1·万用表的使用方法：●将选择旋钮拨至相应的测量范围。
●将测试探头与被测电路的正负极连接。
●读取显示屏上的测量数值，确保电压、电流或电阻在正常范围内。
2·示波器的使用方法：●将示波器与被测电路连接，通常需要使用探头将示波器的输入与电路相连。
●调整示波器的水平和垂直控制旋钮，确保波形图在显示屏上清晰可见。
●分析波形图的振幅、频率、相位差等参数，以了解电路的工作状态。
3·频率计的使用方法：●将频率计与被测电路连接，一般需要将频率计的输入与电路相连。
●调整频率计的设置参数，如测量范围、触发方式等。
●读取频率计上的显示数值，即可得到被测电路的频率信息。
4·电能表的使用方法：●将电能表与电路连接，通常需要将电能表的输入与电路的相位和电源接线相连。
●设置相应的电能表参数，如电流倍数、电压倍数等。
●根据电能表上的显示屏读取电能的消耗，可用于计量电路的能耗。
5·绝缘电阻测试仪的使用方法：●连接被测电路的绝缘电阻测试仪，确保电路与测试仪之间的电气隔离。
●设置绝缘电阻测试仪的参数，如测试电压、测试时间等。
●根据测试仪上的显示屏读取电路的绝缘电阻数值，以评估电路的绝缘性能。
6·热像仪的使用方法：●针对需要测量的热点，将热像仪对准该区域，保持适当的距离。
●确保热像仪的镜头干净，以获取清晰的热图。
●根据热像仪上的显示屏，观察和分析热点的温度分布，以检测电路的异常情况。
7·电容测试仪的使用方法：●连接电容测试仪与被测电容器的正负极。
●设置电容测试仪的参数，如测量范围、测试电压等。
●根据测试仪上的显示屏读取电容器的电容数值，并判断是否符合要求。
附件：本文档不包含附件。
法律名词及注释：无。
电工仪表使用规范
电工仪表使用规范电工仪表是电气领域中，用来测量电气参数的工具。
正确的使用电工仪表不仅能够保证安全，保护设备，还能够提高工作效率。
以下是电工仪表的使用规范。
一、操作前的准备在进行任何操作之前，应该先确定所需测量的物理量以及具体的测量方法，检查相关的仪器是否正常，确保仪表已经经过校验和校准。
如果在工作现场，应该先进行安全检查，确保设备和工作环境的安全。
二、仪表的选择在选择仪表的时候，需要根据具体的测量需求和测量范围进行选择。
选用的仪表必须能够满足所测量的物理量和测量精度的要求，并且需要考虑到其可靠性，适用性以及易于操作。
三、仪表的安装与调整在安装仪表时，应该确保电源正确地接好，并确保仪表与测试对象的接线正确。
需要根据具体的仪器要求进行安装和连接，以确保仪表正常工作。
对于数字仪表，应该首先进行清零操作，确保读数正确。
在调整量程时，应该选择适当的量程，确保读数范围不超出仪器测量范围。
四、仪表的使用1.仪表在使用时应该保持干燥，避免受到强烈的振动和电磁干扰。
2.不要使用有损坏的仪器。
3.不要拆卸仪表，除非是经过了专业培训的技术人员或者是获取到了仪器的维修手册。
4.仪表应该用手轻拿轻放，不要随意放置或者摔打，以免造成损坏。
5.仪表应该经常进行保养和维护，清洁表面和接触面，及时更换电池或其他配件。
6.当使用万用表等具有多种功能的仪表时，应该确保正确选择使用的功能，以及正确的量程和测量范围。
五、仪表的存放和保管1.仪器应该存放在干燥、通风的地方，避免受到阳光直射、温度过高、潮湿等影响。
2.仪表应该放在固定位置，在存放仪器的地方应该明确标记。
3.仪器应该经常进行检验和校准，保证仪器的准确性。
4.当仪器长时间存储不用时，应该进行适当的保护，如用防尘罩或袋子包裹等。
六、安全注意事项1.在操作中，应该首先检查仪表的电源开关是否处于关闭状态，保证安全。
2.不应在有电压的电路上进行触点、零位等操作，以避免造成触电事故。
3.在操作中不要将仪器置于靠近高电压或带电部件的危险区域。
实验一常用电工仪表的使用及
• 实验介绍 • 电工仪表基础知识 • 常用电工仪表的使用方法 • 电工仪表的注意事项 • 实验总结与思考
01
实验介绍
实验目的
掌握常用电工仪表的 使用方法。
学会正确读取电工仪 表的测量结果。
了解电工仪表的注意 事项和安全操作规程。
实验设备
万用表
示波器 接地电阻测试仪
在实验中，我们了解了安全操作规范，但实际操作中仍需注意安全问题。思考如何保证电 工仪表使用的安全性，防止意外事故的发生。
THANKS
感谢观看
理解更加深入。
实验不足与改进
操作不够熟练
安全意识需加强
在实验过程中，我发现自己对电工仪 表的操作还不够熟练，需要多加练习 以提高操作速度和准确性。
虽然实验中了解了安全操作规范，但 在实际操作中仍需加强安全意识，确 保操作安全。
理论知识掌握不扎实
在实验过程中，我发现自己对电工仪 表的理论知识掌握不够扎实，需要加 强理论学习，深入理解相关原理。
钳形电流表 兆欧表
02
电工仪表基础知识
电工仪表分类
直读式仪表
比较式仪表
记录式仪表
数字式仪表
如电流表、电压表等， 可以直接读取测量结果。
如万用表，通过比较已 知量与未知量来得出测
量结果。
如示波器，能够记录并 显示电信号的变化过程。
如数字万用表，能够将 测量结果以数字形式显
示。
电工仪表的工作原理
磁电式仪表
钳形电流表的使用方法
总结词
钳形电流表是一种用于测量交流 电流的仪表，其特点是不需要断 开电路即可测量。
详细描述
使用钳形电流表时，应先选择合 适的量程，然后将钳口夹住待测 导线，再调整档位开关至合适位 置，最后读取数值并记录。
常用电工仪器仪表安全操作规程
电子仪器设备安全电子仪器设备的操作第一条使用加压的电流计须遵守下列规定：1、接线员和裸体部位之间的距离与电刑，10千伏及以下不小于0.7米。
2、钳形电流表的电流档、它必须与检测到的设施电流相匹配。
3、没有测量刹车开关或断路器上的电流。
4、禁止在潮湿地点或雷暴天气进行户外电气测量。
5、测量高压电缆电流时，应在电缆三叉处。
足够长的距离和良好的隔热。
6、禁止测量过程中更改量子序列。
第二条桥梁的使用应遵守下列规定：当用一座桥测量当前直接抵抗力时，应先校核数值，将锁扣打开，调零，先接通检流计，后接通电源。
测量完毕，应先断开检流计，后断开电源，再将检流计锁住。
第三条振荡器的使用应遵守下列规定：1、亮度应调节适当，别把灯光集中太久了。
2、在X轴和Y轴轴上的信号带值和频率不超过仪器中指定的值和频率。
3、如示波器有接地线，你得用隔离变压器来给它提供动力。
第四条 Scratch 安保行动1、计量电压必须与所检测到的设施的压力水平相匹配，测量高压设备是否绝缘时，应由两人操作。
2、衡量指南必须是符合要求的隔热线，其端座有绝缘套。
3、测量前，必须切断装置的电源，确认无人工作方可测量。
在测量过程中，禁止他人接近设备。
测量结束后还应放电，测量线路绝缘时，应与对方取得联系，获得许可后方准进行。
4、在有感应电压的线路上测量绝缘时，(用同一杆设置的双向或单行线路干扰了另一条线路)必须将另一回路同时停电，方可进行。
5、有雷电时，禁止测量室外线或电缆绝缘。
6、在带电设备附近测量绝缘电阻时，测量人员和摇表安放位置，必须选择适当，保持安全距离，这样你就不会摇晃表面或者铅支撑着电线的触碰。
移动导线时，必须注意监护，防止工作人员触电。
7、测量时，摇表放置必须平衡，当摇动表零或用滚筒表测量分解时，只能用低转速。
电工仪表的使用与维护
电工仪表的使用与维护电工仪器、仪表电工仪器、仪表是保证变、配电所电气设备的安全、经济、合理运行的监测仪器。
值班人员通过仪表可以监视电气设备的运行情况，及时发现异常现象，消除事故隐患，为系统的安全运行提供可靠保障。
一、直流电流表和电压表直流电流表和电压表主要用于直流电路的电流、电压测量，多采用磁电系仪表。
电流表必须串联在被测电路中，并联不同数值的分流器，可制成不同量程的电流表；电压表必须与被测两端的电路并联，串联不同数值的附加电阻可以制成不同量程的电压表。
使用注意事项：正确选用测量仪表和量程，注意直流电流表和电压表接人电路时端子的极性。
二、交流电流表和电压表交流电流表、电压表主要用于交流电路的电流、电压测量，多采用电磁系仪表。
在低压电路中，若被测电流不超过电流表的量程，可将电流表直接串联在被测电路内。
测量高电压电路的电流或者被测电流超过电流表的量程时，必须经过电流互感器进行测量。
测量低电压电路的电压时，将电压表直接并接在被测电路的两端。
测量交流高压时，必须经过电压互感器进行测量。
使用注意事项：正确选用测量仪表的量程；正确选用互感器，注意与测量仪表配合；经互感器进行测量时，应注意正确接线和读数。
三、钳形电流表钳形电流表是携带式仪表，它可在不切断电路的情况下测量电流，因此得到广泛应用。
（1）钳形电流表的使用。
1）正确选择表计的种类、量程；2）测量交流电流时，使被测量导线位于钳口中部，并使钳口电流表紧密闭合。
（2）使用钳形电流表的注意事项。
1）钳形电流表的钳形电流互感器开口处的磁铁接触面应定期检查，以免油污或锈斑影响钳口的密合，引起测量误差；2）使用钳形电流表测量电流时，要注意钳形电流表的测量量程范围；3）使用钳形电流表进行电流测量时，应采取安全措施，以免造成人员触电；4）使用现场要有人监护，表要平放，要戴绝缘手套；5）不准在测量电流的过程中切换电流量限开关，以免损坏仪表：6）被测电路的电压不可超过钳形电流表上所标明的规定数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电工仪表使用规范
第一节电工仪表的基本知识
一、常用电工仪表的分类
电工仪表按测量对象不同，分为电流表(安培表)、电压表(伏特表)、功率表(瓦特表)、电度表(千瓦时表)、欧姆表等；按仪表工作原理的不同分为磁电式、电磁式、电动式、感应式等；按被测电量种类的不同分为交流表、直流表、交直流两用表等；按使用性质和装置方法的不同分为固定式(开关板式)、携带式；按误差等级不同分为0．1级、0．2级、0．5级、1．0级、1．5级、2．5级和4级共七个等级。
二、电工仪表常用面板符号
电工仪表的面板上，标志着表示该仪表有关技术特性的各种符号。
这些符号表示该仪表的使用条件，所测有关的电气参数范围、结构和精确度等级等，为该仪表的选择和使用提供了重要依据。
三、电工仪表的精确度
电工仪表的精确度等级是指在规定条件下使用时，可能产生的基本误差占满刻度的百分数。
它表示了该仪表基本误差的大小。
在前述的七个误差等级中，数字越小者，精确度越高，基本误差越小。
0．1级到0．5级仪表精确度较高，多用于实验室作校检仪表；1．5级以下的仪表精确度较低，多用于工程上的检测与计量。
所谓基本误差，是指仪表在正常使用条件下，由于本身内部结构的特性和质量等方面的缺陷所引起的误差，这是仪表本身的固有误差。
例如0．5级电流表的基本误差是满刻度的0．5 /100。
若所测电流为100A时，实际电流值在99．5～100．5A之间。
四、常用电工仪表的基本结构
常用电工仪表主要由电木或铁皮或硬塑料制成的外壳、有标度尺和
有关符号的面板、测量线路(简单仪表无)、表头电磁系统、指针、阻尼器、转轴、轴承、游丝、零位调整器等组成。
五、电工仪表的保养
1.严格按说明书要求，在温度、湿度、粉尘、振动、电磁场等条件允许范围保存和使用。
2.经过长时间存放的仪表，应定期通电检查和驱除潮气。
3.经过长时间使用的仪表，应按电气计量要求，进行必要的检验和校正
4.不得随意拆卸,调试仪表，否则将影响其灵敏度与准确性。
5.对表内装有电池的仪表，应注意检查电池放电情况，对不能使用者，应及时更换，以免电池电解液溢出腐蚀机件。
对长时间不用的仪表，应取出表内电池。
第二节兆欧表的使用(绝缘电阻测试)
兆欧表又叫摇表，迈格表、高阻计、绝缘电阻测定仪等，是一种测量电器设备及电路绝缘电阻的仪表。
要由三个部分组成：手摇直流发电机(有的用交流发电机加整流器)、磁电式流比计及接线桩(L、E、G)。
一、兆欧表的选用
用规格有250v、500v、1000v、2500 v和5000V等挡级。
选用兆欧表主要应考虑它的输出电压及其测量范围。
一般高压电气设备和电路的检测需要使用电压高的兆欧表，而低压电器设备和电路的检测使用电压低一些的就足够了。
通常500V以下的电气设备和线路选用500～l000V的兆欧表，而瓷瓶、母线、变压器、高压电缆等应选2500V以上的兆欧表。
二、兆欧表的使用方法
(一)使用前的准备工作及安全注意事项
1.检查兆欧表是否能正常工作将兆欧表水平放置，空摇兆欧表手柄，指针应该指到∞处，再慢慢摇动手柄，使L和E两接线桩输出线瞬时短接，指针应迅速指零。
注意在摇动手柄时不得让L和E短接时间过长，否则将损坏兆欧表。
，
2.检查被测电气设备和电路，看是否已全部切断电源。
绝对不允许
设备和线路带电时用兆欧表去测量。
3.测量前，应对设备和线路先行放电，以免设备或线路的电容放电危及人身安全和损坏兆欧表，这样还可以减少测量误差，同时注意将被测试点擦拭干净。
4.放电时操作人员要按规定戴绝缘手套穿用接地线进行可靠放电。
(二)正确使用
1.兆欧表必须水平放置于平稳牢固的地方，以免在摇动时因抖动和倾斜产生测量误差。
2.接线必须正确无误，兆欧表有三个接线桩，“E”(接地)、“L”(线路)和“G”(保护环或叫屏蔽端子)。
保护环的作用是消除表壳表面“L”与“E”接线桩间的漏电和被测绝缘物表面漏电的影响。
在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳；如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端；当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层
“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。
3.摇动手柄的转速要均匀，一般规定为120 转／分钟，允许有±20％的变化，最多不应超过±25％。
通常都要摇动一分钟后，待指针稳定下来再读数。
如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。
若测量中发现指针指零，应立即停止摇动手柄。
4.测量完毕，应对设备充分放电，否则容易引起触电事故。
5.禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。
只有在设备不带电又不可能受其他电源感应而带电的情况下才可测量。
6.兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。
拆线时也不可直接去触及引线的裸露部分。
7.兆欧表应定期校验。
校验方法是直接测量有确定值的标准电阻，检查其测量误差是否在允许范围以内。
测试（变压器）绝缘电阻程序
1.开停电作业工作票采取完善的安全措施（停、检、放电），按工作票执行停电程序，确认变压器无电。
2.清洁变压器高低压绝缘子，断开变压器高低压接线端头。
3.用连接线将高压ABC三端头封接好，低压abc三端头封接好。
4.选用2500V兆欧表，按操作要求进行测试绝缘电阻。
5.测试高对低、高对地、低对地。
每测试一项放一次电。
6.测试吸收比，R60/R15的比值（按规定不小于1.3，主要针对大容量变压器）。
7.做好绝缘电阻测试记录。
三、安全事项
1.按规定穿戴劳保，使用绝缘手套。
2.观测表计时，要特别注意保持头部与带电部分的安全距离，人体任何部分与带电体的距离不得小于钳形表的整个长度。
第三节地阻表的使用
影响接地电阻的因素很多：接地桩的大小（长度、粗细）、形状、数量、埋设深度、周围地理环境（如平地、沟渠、坡地是不同的）、土壤湿度、质地等等。
为了保证设备的良好接地，利用仪表对地电阻进行测量是必不可少的，常用手摇式地阻表和智能型接地电阻测试仪(如DER2751B,可不断开接地极) 。
1.手摇式地阻表测量原理（ZC-8/500V）
手摇式地阻表是一种较为传统的测量仪表，它的基本原理是采用三点式电压落差法。
其测量手段是在被测地线接地桩（暂称为 E）一侧地上打入两根辅助测试桩，要求这两根测试桩位于被测地桩的同一侧，三者基本在一条直线上，距被测地桩较近的一根辅助测试桩（称为 P电位探针）距离被测地桩20米左右，距被测地桩较远的一根辅助测试桩（称为 C电流探针）距离被测地桩40米左右。
测试时，按要求的转速转动摇把，测试仪通过内部磁电机产生电能，在被测地桩E和较远的辅助测试桩（称为 C）之间“灌入”电流，此时在被测地桩E和辅助地桩P之间可获得一电压，仪表通过测量该电流和电压值，即可计算出被测接地
桩的地阻。
2.操作要求
1)沿被测接地极E、使电位探针P、与电流探针C、之间依直线彼此相距20m，探针插入地中，且电位探针P、要插于接地极E、与电流探针C、之间。
2)用导线将E、P、和C、分别接于仪表上相对应的端钮E、P、C上。
3)将仪表放置水平位置，检查零位指针是否指于中心线上，否则要用零位调整器将其调整到中心线上。
4)“倍率标度”置于最大倍数，慢慢转动手柄，同时转动“测量标度盘”，使零指示器指针指于中心线，当零指示器指针接近平衡时，加快手柄的转速，使其达到120转/分钟以上，调整“测量标度盘”，使指针指于中心线上。
5)果“测量标度盘”的读数小于1时，应将“倍率标度”置于较小的倍数，再重新调整“测量标度盘”，以便得到正确的读数。
6)指针完全平衡在中心线上以后，用“测量标度盘”的读数乘以倍率标度，即为所测的接地电阻值。
7)流计的灵敏度过高时，减小P′插入深度，过低时则在探棒周围注水。
3.安全即注意事项
1)流计的灵敏度过高时，减小P′插入深度，过低时则在探棒周围注水。
2)量时，接地线路要与被保护的设备断开，以便得到准确的数据。
3)地极E、和电流探针C、之间的距离小于20m时，应将电位探针P、正确地插入E、C、直线中间。
4)后不应立即进行接地电阻测量，要土壤干燥后方可进行。
5)量接地电阻时要按口头或电话命令执行。
6)量变压器接地电阻时，要将变压器停电后方可进行。
7)量其它接地电阻时，在断开接地线时要戴绝缘手套进行。
接地电阻测试程序（变压器）：
1. 按口头或电话命令执行，采取完善的安全措施并记入安全工作命令记录薄。
2.变压器停电，先停低压后停高压，停电完毕在变压器低压侧出线端头处进行检电。
3. 断开接地线。
4. 按地阻表使用规定，正确使用仪表进行测试。
5.测试完毕按规定做好记录。
6.工作完毕拆除安全措施后，执行送电程序进行送电。
