kv高压柜及变压器一次安装调试作业指导书
10kV高压室开关柜安装作业指导方案
10
10kV 高压开关柜作业指导书
5.1.2 安装前验收安全措施 危险点 器材起吊和放置过程中砸、撞伤作业人员
1、由专人指挥，指挥方式须明确、准确。 2、工作人员不得站在吊臂和重物的下面及重物移动的前方。 3、控制起吊和转动速度，保证起吊和移动平稳。 4、吊车的支撑腿必须稳固，受力均匀。 5、重物起吊前，工作负责人必须认真检查其悬挂情况，起吊和下落过程中，作业人员 不经工作负责人的许可不得擅自从事工作。 6、钢丝绳荷重，需保证其安全系数，根据吊车臂角度确定荷载，不得超载使用。
说明：1、业主对提交的记录表格份数有要求时，按业主要求提供； 2、广电集团质量控制记录卡，应统一按公司提供的格式及控制级别填写。
6

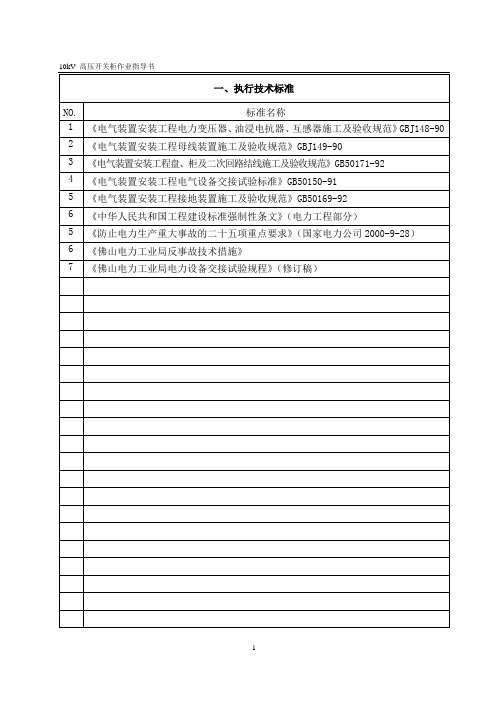

10kV 高压开关柜作业指导书
五、分部工程 5.1 安装前验收（BD-GA—01） 5.1.1 安装前验收作业指导书 （一）技术要点 1、基础要水平，接地良好； 2、设备型号符合图纸，瓷件、设备完好； 3、瓷件、10Kv 套管等弧电距离要足够，室内 230mm。5ຫໍສະໝຸດ 10kV 高压开关柜作业指导书
四、记录控制 NO. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 记录名称 设备开箱检查记录 变电工程质量等级汇总表 真空断路器安装调整记录 开关柜安装记录 10kV 开关柜安装过程质量控制表 变流器特性试验记录 馈线微机保护装置试验报告（一） 馈线微机保护装置试验报告（二） 安全、环保措施确认表 现场安全检查评分表 隔离开关安装 硬母线安装 开关柜安装 干式电抗器安装 10kV 真空开关试验 氧化锌避雷器试验 受控编号 适用范围 变(电)1—3 变(电)1—4 变(电)2—7 变(电)2—21 HY—R—变安 010 HY—R—变调 002 HY—R—变调 005.01 HY—R—变调 005.02 HY-R-安-001 HY-R-安-002 广东省广电集团公司质量控制卡 BD05 BD08 BD12 BD15 BD22 BD23 份数 每只木箱 1 份 按部颁标准填写 每台 1 份 每柜 1 份 每柜 1 份 每组 1 份 每组 1 份 每组 1 份 每项目 1 份 每工程 1 份
kV大型变压器安装作业指导文件
k V大型变压器安装作业指导文件公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]220kV大型变压器安装作业指导文件1.编制依据《电气装置安装工程高压电器施工及验收规范》GBJ148-90《电气装置安装工程电气设备交接试验标准》G B50150-91《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148－90《电气装置安装工程质量检验及评定规程》DL／－2002《电力建设安全工作规程（第1部分：火力发电厂）》—2002《电力建设安全健康与环境管理工作规定》施工图纸（根据工程实际情况添加）2.概述工程为大型、三相油浸式、强油风冷双绕组变压器的安装。
包括火电厂建设工程中主变、高压启动/备用变和高压厂用变压器的安装。
3.主要工作量（根据实际情况填写）4.作业条件5．施工方案概述变压器到货之后由厂家向施工方办理交接手续，交接过程由建设方、监理单位、施工单位、厂家共同进行。
详细检查变压器外观、绝缘油出厂试验报告、说明书等资料是否齐全以及所带附件是否齐全。
充氮运输的变压器，油箱内应为正压，其气压力应为～之间。
对变压器绝缘油进行简化分析，如果不合格用真空滤油机对绝缘油进行处理，直至符合要求。
充氮运输的变压器，排氮前必须将变压器油箱中的残油排尽。
打开油箱顶部阀门，将注油管道连接到变压器下部的阀门上，打开真空滤油机，将合格的绝缘油打入油箱中，氮气经顶部排出；油充至油箱顶部将氮气排尽后，再将油位降至高出铁芯上沿100毫米处。
器身检查采用内检（或吊罩）方式，在内检（或吊罩）前应首先采用热油循环的方法将器身加热。
打开油箱顶部阀门或拧开温度计表座并用包扎完好的硅胶放在阀门上，防止空气或杂物直接进入器身；将注油管道连接到变压器下部的阀门上，打开真空滤油机，将油箱中的绝缘油打回到干净的油罐中。
绝缘油全部放净后，关闭本体阀门和滤油机。
检查运输支撑及临时防护装置无移动，所有螺栓紧固良好并有防松措施，铁芯无变形，且只能一点接地，绕组绝缘层完整、无缺损；绕组排列整齐，油路无堵塞；绕组压钉紧固，防松螺母锁紧，引出线绝缘包扎牢固、无破损现象；引出线绝缘距离合格，固定牢固；引出线的裸露部分无毛刺、尖角，焊接良好。
高压柜单体调试作业指导书
目录1。
编制依据 (3)2。
目的及适用范围 (3)3。
试验范围及工作量 (3)4. 资源配置 (3)5、试验程序 (6)5。
1负荷开关试验程序见图一 (6)5.2避雷器试验程序见图二 (7)5.3继电器单体试验程序见图三 (8)5。
4电流互感器单体试验程序见图四 (9)5.5电压互感器单体试验程序见图五 (10)5。
6绝缘子、套管单体试验程序见图六 (11)5.7断路器单体试验程序见图七 (12)6.试验步骤、标准及注意事项 (13)6。
1负荷开关试验步骤、标准及注意事项 (13)6。
2避雷器试验步骤、标准及注意事项 (13)6。
3继电器试验步骤、标准及注意事项 (19)6。
4电流互感器试验步骤、标准及注意事项 (20)6.5电压互感器试验步骤、标准及注意事项 (23)6。
6绝缘子、套管试验步骤、标准及注意事项 (25)6.7断路器试验步骤、标准及注意事项 (29)7 实验报告 (31)7。
1避雷器试验报告 (31)7。
2电流互感器试验报告 (32)7。
3电压互感器试验报告 (33)7。
4信号继电器校验报告 (34)7.5中间继电器校验报告 (35)7.6时间继电器校验报告 (36)7。
7电流电压继电器校验报告 (37)7.8过流继电器试验报告 (38)7.9差动继电器试验报告 (39)7。
10母线耐压试验报告 (41)7。
11套管试验报告 (42)7。
12绝缘子试验报告 (43)7.13断路器试验报告 (44)1. 编制依据1。
1《火电厂电气设备起动调试》（中国电力出版社)1。
2《电气设备交接试验标准》(GB 50150-91）1。
3有关行业和厂家的技术标准与资料1.4 设计院电气设计图纸。
2。
目的及适用范围2。
1本作业指导书规定了脱硫6KV高压柜试验规范,适用于6KV脱硫高压柜及联络柜单体调试.3。
试验范围及工作量3.1试验范围为6KV脱硫工作Ⅰ段13台高压柜、6KV脱硫工作Ⅱ段13台高压柜及2台联络柜。
220kV变电站建设 主变压器安装作业指导书
220kV变电站建设主变压器安装作业指导书一、作业指导书概述本作业指导书旨在对220kV变电站主变压器安装作业进行详细指导，确保安装工作按照标准化流程和安全要求进行。
本指导书包含了主变压器安装前的准备工作、安装过程中的注意事项、安全措施以及安装后的检查和测试等内容，以确保主变压器安装工作的顺利进行。
二、主变压器安装前的准备工作1. 建立安全防护措施：在安装区域周围设置安全警示标志，并确保安全通道畅通，以确保工作人员的安全。
2. 准备安装设备和工具：根据主变压器的规格和要求，准备好吊装设备、搬运工具、安装工具等。
3. 安装场地准备：清理安装区域，确保场地平整、干燥，并清理掉可能影响安装的杂物。
4. 确认安装方案：根据设计方案和施工图纸，确认主变压器的安装位置和安装方式。
三、主变压器安装过程中的注意事项1. 主变压器吊装：根据吊装计划，安排吊装设备进行主变压器的吊装作业。
在吊装过程中，要确保吊装设备的安全可靠，并采取必要的防护措施，以防止主变压器的损坏或意外事故的发生。
2. 主变压器定位：在主变压器吊装到位后，进行定位工作，确保主变压器与基础座之间的对齐和间隙符合要求。
3. 主变压器连接：根据设计要求，进行主变压器的连接工作，包括连接高压侧和低压侧的导线、接地装置等。
在连接过程中，要确保连接的牢固可靠，并注意防止导线的短路和接地装置的安全。
4. 主变压器油箱处理：根据要求，对主变压器的油箱进行处理，包括油箱密封、油位检查、油温控制等。
确保油箱的正常运行和安全。
四、主变压器安装中的安全措施1. 严格遵守安全操作规程：所有参与主变压器安装作业的人员必须严格遵守安全操作规程，包括穿戴个人防护装备、正确使用工具、设备等。
2. 安全警示标志设置：在安装区域周围设置安全警示标志，提醒他人注意安全，并确保安全通道畅通。
3. 安全防护措施：在安装现场设置防护栏杆、安全网等，防止人员误入危险区域。
并对吊装设备、搬运工具等进行定期检查和维护，确保其安全可靠。
10KV 35KV高压成套开关柜安装作业指导书
10KV 35KV高压成套开关柜安装作业指导书10kv-35kv高压成套开关柜安装作业指导书10kv-35kv高压成套开关柜安装作业指导书1、主题内容及适用范围1.1本作业指导书规定了10-35kv交流金属封闭恺装移开式开关柜安装全过程的要求和质量标准。
1.2本作业指导书适用于于10}35kv交流金属半封闭恺装移开式机械设备开关柜加装施工。
2、提及标准gb50171-92《电气装置安装工程盘、柜及二次回路接线施工及验收规范》ob50150-91《电气装置安装工程电气设备交接试验标准》3、作业人员资格要求3.1机械设备开关柜加装工作负责人须要具备多次加装经验，熟识加装全过程及技术标准，通常工作人员须要介绍电气加装过程及机械设备开关柜基本结构，能够在工作负责人指导下展开工作。
3.2安装人员在安装前对安装施工图及作业指导书进行学习，了解技术标准，明确作业程序。
4、安装流程图1、基础环评2、工地开箱检验3、柜体准备就绪打听正4、柜体紧固5、二次电路加装6、母线加装7、加装小车柜8、柜体机械部件检查9、柜体机械部件检查10、控制器“五严防”功能检查11、电气试验12、结尾、环评5、加装步骤5.1基础环评序号123456序号123项目检查基础型钢不直高度检查基础型钢水平度检查基础型钢中心误差检查基础型钢与地面标高度检查基础型钢基地检查基础型钢隔热措施5.2现场开箱检验项目技术资料录入实物清点外观检查标准应当提供更多装箱单、说明书、工厂调试报告、合格证并无坏死方法按装箱单清点标准每米＜1mm全长＜5mm每米＜1mm全长＜5mm±5mm同地面标高冲压中剧，中剧牢固，中剧地点不少于2点涂抹存有防锈漆方法用拉线方法用水平尺测量用尺测量用水平尺测量送检送检3.13.23.3序号123录入铭牌及编号柜内主设备检查柜表面检查5.3柜体紧固项目按图确认加装边线柜体定位调整柜体的垂直度标准施工图纸各部件编号一致完好无缺损漆层较完整，结构并无变形方法送检送检送检已施工图纸尺寸为依据，参考主变穿墙套管留出孔边线垂直度≤h*1.5％（h-柜低）相连柜顶部水平误差≤2mm陈列柜顶部误差≤5mm相连柜柜面不平度≤1mm陈列柜柜面不平度≤5m m柜间接缠间隙≤2mm准确调整第一台柜，然后向左右依次用铅堕检查适度多寡垫片调整用水平尺测水平误差用拉线测面部误差4调整各柜间顶上水平度、面部不平度调整柜间接缠间隙5.4柜体紧固5根据实际情况减少柜间加深螺栓方法冲压时焊缝在柜体内两端，并把垫铁一并固定设备基础型钢上序号1项目冲压紧固标准焊缝约为20~40mm没柜不少于4处为，冲压应当稳固可信，冲压在柜体内测。
6KV高压开关柜安装作业指导书
6KV高压开关柜安装作业指导书2使用范围3编制依据4工程概况5作业准备6开工条件7施工方法与工艺要求8文明施工9参考文件根据华能曲阜电厂企业标准《业主管理细则》确保工程靓点，实现精品工程为了保证龙净环保有限公司山东曲阜烟气脱硫技改项目6kv高压开关柜安装施工作业现场的安全，杜绝各类事故（事件）的发生，避免人员的伤害和财产损失。
2、适用范围本作业指导书适用于龙净环保有限公司山东曲阜烟气脱硫技改项目电气6kv高压开关盘柜安装3编制依据《火电施工质量检验及评定标准》（火电篇）《电气装置安装工程高压电气施工及验收规范》（GBJ147-90）《火电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-2009《电力建设安全工作规程》（火力发电厂部分）电气施工图WTL-096S-01034工程概况脱硫6kV共设I、II两段母线，每段双电源供电，电源分别取自相应机组6kV A、B段母线，主厂房#1、#2机组6kV A、B母线每段增加一面备用柜。
安装量：脱硫6kV共设I、II两段21块，主厂房#1、#2机组8块5作业准备5.1技术准备：按规程、厂家安装说明书、图纸、设计要求及施工措施对施工人员进行安全技术交底，交底要有针对性。
5.2施工材料准备：焊条、螺栓、油漆等。
5.3 施工工、机具准备：吊车（25吨）1台大力士（3吨）1台钢丝绳（3米）4根撬棍4根力矩扳手（20-200Nm）2把力矩扳手（5-50 Nm）1把梅花扳手2套双呆头扳手2套个人常用工具2套线锤1只焊机及附件1套水平尺1把角尺2把榔头（2.5磅）2把套筒扳手（配合力矩）1套内六角扳手1套5.4劳动力配备：施工负责人1人技术员1人安全员1人质检员1人安装工6人起重工2人6开工条件：6.1所有参与施工人员资质证书齐全、有效。
6.2工机具、材料准备充足并经检验合格。
6.3设备包装运输到现场，经开箱检查设备无损坏，并与运输清单相符。
6.4运输道路通畅。
6.5确认吊装平台与通道进盘无阻碍。
180000kVA 220KV 变压器安装指导书
1 编制依据1．1 变压器安装使用说明书1．2 设计施工图纸1．3 电气装置安装工程施工及验收规范〈GBJ232-82〉1．4 火电施工质量检验及评定标准第五篇《电气装置》2 施工内容：油浸风冷三卷有载调压变压器。
其参数如下：额定容量：180000额定电压：220±8×使用条件：户外3 施工条件：3．1 变压厂家供货已3．2备且可靠。
3．33．4 安装天气：安装在无雨无大风且相对湿度小于75%的情况下进行。
4 施工程序及方法：安装程序如下图1，各施工程序如下：4．1 验收：4．1．1 检查到货设备应与订货合同相同。
4．1．2 检查本体是否有变形或损伤的地方，检查其氮气压力应在0.01～0.03 MPa。
4．1．3 按厂家设备清单检查零部件，组件是否齐全，且无损坏，高压套管，升高座的互感器二次接线端子应无渗漏现象，高压套管的油面应正常。
4．1．4 变压器仪表应无损坏，且置于干燥的室内。
4．2 电气人员配合起重人员完成变压器本体就位，变压器的中心线应根据设计图以及低压套管B相中心线找正，配合起重人员安装滚轮，就位后安装止轮器，厂家制造无说明沿油枕方向油坡度时，要垫高油枕侧，使其有1～1.5%的坡度。
4．3 变压器油处理：对变压器绝缘油进行耐压及微水试验且合格，否则用真空滤油机进行过滤至合格为止。
4．4 变压器芯部检查4．4．1 芯部检查前，高压套管，升高座内的电流互感器，瓦斯继电器应试验合格。
4．4．2 芯部检查前，应了解当天天气情况（与当地气象站联系）应在无雨无大风，相对湿度在75％以下的情况下进行。
4．4．3 芯部检查前应准备好材料、工具、设备消防器具等。
4．4．4 用真空泵进行排氮，置至负压为止，且人员进入芯部前，油箱内无氮气，应有足够的氧气。
4．4．5 松开人孔盖板以及各套管安装孔板。
4．4．6 器身检查内容：4．4．6．1 运输中，支掌和器身各部位应无移动现象。
4．4．6．2 所有螺栓应紧固，并有防松措施，绝缘螺栓应无损坏，防松绑扎完好。
10kV干式变压器安装作业指导书
10kV干式变压器安装作业指导书协调，保证母线桥的水平度和垂直度符合要求。
5.4变压器的安装5.4.1按设计要求将变压器吊装到基础型钢上，用水平仪检测变压器的水平度和垂直度，调整合格后，用螺栓将变压器与基础型钢连接牢固。
5.4.2安装变压器附件，包括油位计、温度计、压力表、放油口等，按照产品使用说明书的要求进行安装，确保附件的正常使用。
5.5母线桥的安装5.5.1根据设计要求安装母线桥，保证母线桥的水平度和垂直度符合要求。
5.5.2将母线桥与变压器连接，确保接触良好，无松动现象。
5.6带电试运行5.6.1进行带电试运行前，应检查变压器及附件的接线是否正确，各接线处是否紧固，无短路、漏电等现象。
5.6.2进行带电试运行时，应按照产品使用说明书的要求进行操作，记录各项数据，并进行监测，确保变压器正常运行。
6.安全措施6.1施工前，应进行安全交底，明确各人员的责任和安全要求。
6.2施工过程中，应严格按照施工程序和方法进行操作，保证安全。
6.3施工现场应设立安全警示标志，保持施工现场的整洁和安全。
6.4施工结束后，应进行安全检查和验收，确保施工过程中未发生任何安全事故。
7.质量要求7.1基础型钢制作及安装符合设计要求，平整、牢固、水平度和垂直度符合要求。
7.2变压器及附件安装符合产品使用说明书的要求，接线正确，紧固可靠。
7.3母线桥安装符合设计要求，水平度和垂直度符合要求，与变压器连接良好。
7.4带电试运行正常，各项数据符合要求，无短路、漏电等现象。
8.验收及记录8.1施工结束后，应进行验收，验收合格后方可投入使用。
8.2应对施工过程中的各项数据进行记录，包括基础型钢制作及安装记录、变压器及附件安装记录、母线桥安装记录、带电试运行记录等。
在干式变压器的安装时，应先去除包装箱，吊放在滚杠上，缓缓推至槽钢基础旁。
必要时可在变压器下部1/3处的锁架上用葫芦牵引。
干式变压器直接固定在型钢上时，用三脚扒杆加葫芦起吊变压器就位，用水平仪、铅锤线、钢尺测量就位偏差，用垫铁皮之法减少偏差至优良范围以内，薄铁皮之间以及薄铁与基础型钢间用电焊点牢，并在变压器底座上作好对应标记。
10KV电力变压器试验作业指导书1
10KV电力变压器试验作业指导书1范围本作业指导书适用于10kV及以下油浸式变压器, 其目的是检验变压器的绝缘性能是否满足有关标准的要求, 规定了交接验收引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范操作、保证试验结果的准确性, 为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件, 其随后所有的修改单或修订版均不适用于本作业指导书,然而, 鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件, 其最新版本适用于本作业指导书。
GB 50150 —2006(电气设备交接试验标准）GB 1094.3（电力变压器)交流耐压试验属于破坏性试验, 因此必须在其他绝缘试验都合格的基础上进行,以免造成不必要的绝缘击穿和损坏事故。
电力变压器绕组绝缘经过交流耐压试验合格后, 就可以投运。
3试验项目电力变压器的绝缘试验包括以下试验项目:a) 绝缘电阻实验b) 交流耐压。
4安全措施a) 保证人身和设备安全, 要求必须在试验现场周围设围栏, 被试电缆两端均应专人监护, 且通信畅通, 负责升压的人要随时注意周围的情况, 一旦发现异常应立刻断开电源停止试验, 查明原因并排除后方可继续试验。
b) 在试验过程中, 如果发现电压表指针摆动很大, 电流表指示急剧增加, 发出绝缘烧焦气味或冒烟或发生响声等异常现象时, 应立即降低电压, 断开电源, 被试品进行接地放电后再对其进行检查。
c) 进行交流耐压试验后, 应对变压器充分放电。
d) 工作中如需使用梯子等登高工具时, 应做好防止高空坠落的安全措施。
5工作程序5.1 绝缘电阻试验5.1.1 设备清单和要求a)干湿温度计；b）2500V或5000V兆欧表1块。
5.1.2作业程序5.1.2.1测试方法测量变压器的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。
110KV变电站作业指导书资料
英山过路滩110KV变电站主变压器安装施工方案过路滩110KV变电站一期安装主变压器一台（50000KVA,由于主变压器安装工作工作量大，工序复杂。
为使安装工作在确保安全、进度、质量的前提下顺利完成，特制定安装作业指导书供现场作业班组遵照执行。
1 .施工内容主变压器1台：型号：SZ11-50000/110,电压等级：110±8*1.25%/10KV,接线组别：YN,D1102 .安装前的准备工作：工器具、材料准备：真空滤油机1台。
干湿温度计一只。
油柜1个。
防雨、尘塑料布、白布、棉纱等足够。
其他常用工器具。
开箱验收按装箱单验收所列各项是否齐全，并收集好各种资判（包括配件合格证）；将表计、气体继电器、压力释放阀、测温装置及其它小型配件放于干燥的室内。
检查油箱各密封处是否有渗漏油现象，如有应作好标记充油套管的油位应正常，无渗油，瓷体无损伤。
根据冲出记录仪来检查设备在运输和装卸中的受冲击情况。
取变压器本体及油柜中油样分别进行油试验和化验。
3 .变压器安装：新主变现场核对变压器本体进行吊罩检查。
本体及附件安装根据厂家资料确定钟罩沿瓦斯继电器管道方向是否有升高坡度，如没有，应调整轨道水平，以确保种罩顶沿气体继电器方向有1-1.5%的升高坡度。
所有法兰连接处应用专用耐油密封垫（圈）密封，法兰连接面应平整、清洁，密封垫应擦拭干净；密封垫的压缩量不宜超过其厚度的1/3。
有载调压开关的操动机构、电动机、传动齿轮和连杆应固定牢靠，且操作灵活，无卡阻现象，转动部分的接触处应涂润滑脂；位置指示器应动作正常，指示正确；切换装置在极限位置时，具机械连锁与极限开关的电气连锁动作应正确。
储油柜在安装时胶囊沿长度方向应与储油柜的长轴保持平行，不应扭曲，胶囊口的密封应良好，呼吸应通畅；油位表动作应灵活，油位表的指示必须与储油柜的真实油位相符，油位表的信号接点位置正确。
浮简式油位表安装时应注意调好定位块。
升高座安装前，应先完成电流互感器的试验，检查端子板应无渗油现象；安装时CT铭牌面向油箱外侧，放气塞位置应在升高座最高处。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10kV配变及开关柜设备调试
标准化作业指导卡
工作单位（班组）：工程公司 指导书编号：Q/BD-AZ-
-
工作任务： 10kV配电变压器及开关柜设备调试
工作时间： 年 月 日 至 年 月 日
工作负责人：
工作地点/联系人：
签 发 人：
签发时间： 年
月 日
1 作业前准备：
严禁擅自扩大工作
范围！
施工准备
√
序号 内 容 标 准
1
根据安装调试性质，确定调试项目，了解相关设
备出厂和历史检修数据，分析设备状况
不缺项、漏项；明确设备状况
2
根据工作时间和工作内容制定现场安全工作措施 安全工作措施制定正确、完善，符合要求
3
组织作业人员学习作业指导卡，使全体作业人员
熟悉作业内容、作业标准、安全注意事项
每一个工作班成员都明确内容、危险点和安
全措施
人员分工
工器具准备：（重点是安全工器具及专用工具）
√ 序号 工器具名称 规格型号 单位 数量 标准
1 个人工具 套 2 自检合格
2 直流电阻测试仪 台 1 自检合格
3 耐压机 台 1 自检合格
4 变压器综合测试仪 台 1 自检合格
5 回路电阻测试仪 台 1 自检合格
6 直流电桥 台 1 自检合格
7 直流高压发生器 台 1 自检合格
8 保险丝 包 1 自检合格
9 绝缘杆 副 1 自检合格
10 开口扳手 套 1 自检合格
11 活扳手 套 1 自检合格
12 安全警示带 个 2 自检合格
13 围栏支架 个 2 自检合格
14 个人工具 套 1 自检合格
2 作业程序
开工检查
√ 序号 内 容
标准
1
工作负责人检查工作班人员情况 着装整齐，戴合格安全帽，精神状态良好
2 确认工作班成员清楚工作任务、安全措施和注意事项，工作范围，确认现场安全措施正
确、完善，与现场条件相符。
分析全面，交待清楚；安全措施布置完善
3
确认仪器仪表以及安装用工器具、材料齐全
所用仪器仪表良好，有校验要求的仪表应在
校验周期内；安装用工器具良好；材料齐全
√ 序号 工作内容 工作班成员
1 工器具、材料准备
2 试验电源接取
3
变压器及开关柜设备一次试验
4 现场清理、工器具整理
4
确认工作班成员达到参加施工要求
1、作业人员应身体健康、精神状态良好；
2、具备必要的电气知识和业务技能，了解
有关技术标准要求，能正确操作试验设备，
能正确分析试验结果；
3、熟悉现场安全作业要求，经考试合格
工作负责人确认以上各项：
工作负责人确认签名:
现场作业程序及危险点控制措施：
√ 序号 作业项目 危险点 控制措施 作业标准
1 试验电源接取 有可能发生低压触电危险 1、应从专用的检修电源处接取低压电源，接取时应一人操作，应一人监护； 2、在接取时应先断开电源，操作完毕，经检查无误后方可合闸送电。 使用专用的检修电源并使用合格
的电源开关。
2 调试试验（包括耐压试验和电阻测量） 1、试验现场不设安全围栏，会使非工作人员进入试验场地，造成触电; 2、试验时，试验方法不完善造成设备破坏或人身伤害； 3、电容性试品做耐压试验后，未放电或放电不充分造成触电伤害； 4、与其它小组同时工作时，协调不够，造成高压电触电伤害； 5、变压器上拆解试验引线，易造成坠落伤害； 6其它不安全的行为和方法造成人身伤害 1、试验时应设警示围栏，悬挂标示牌，无关人员不允许随意靠近试验区域； 2、试验时应将10KV高压柜PT一次保险取下，PT二次电缆头与相关保护设备断开；应将所有CT、PT（PT柜内除外)二次出现短路接地； 3、变压器耐压试验时应将变压器两侧接线断开，试验完成后应将变压器充分放电； 4、试验小组和保护小组工作现场应装设遮拦或围栏，悬挂“止步，高压危险！”的标示牌，严禁非作业人员进入施工现场 5、工作负责人和安全员做好安全监督，及时纠正不安全的行为，确保工作顺利完成。 符合《电力安全工作规程》和《试验
规程》。
3 现场清理 工具、材料遗漏 工作完成后，工作班成员应认真检查，及时清理现场。
3 竣 工
收工
√ 序号 内 容 负责人
1
拆除试验电源临时接线
2
检查设备上无遗留工器具和检修用导地线
3
试验完毕对被试设备充分放电。
4
清点工具， 清理施工现场，拆除安全措施及安全围栏
5
向工作负责人报告被试设备的试验结果
每日开工收工时间（一天完成的工作不填写）
√ 序号 收工时间 负责人 备注
1
2
3
4
5
4 工作总结
√
序号
施工总结（由工作负责人填写）
1 工作完成情况 （包括实际工作日期及工作
量：如开关柜和变压器数量等）
2
遗留问题及处理意见
【无，则不填】
5 资料归档
工作完成后，指导卡交回工作签发人存档；工作数据记入工作簿。
