V20变频
V20变频器USS报文解析实例
V20变频器USS报文解析实例西门子V20, G120等变频器支持USS通信协议。
在小型自动化系统中，USS协议仍然被广泛采用。
如果使用西门子S7-200 SMART或者S7-1200等PLC与变频器进行USS通信，通过使用库程序，无需了解USS报文细节即可编程实现通信连接。
如果需要使用客户自定义的上位机（单片机系统或者PC程序）与西门子变频器进行USS通信，或者使用串口调试助手来诊断变频器的USS通信接口时，则需要了解USS的报文细节。
本文通过读写参数的实例来详细解析V20变频器的USS报文。
USS 协议是一个主从式的异步串行数据通信协议。
主要特点如下：•支持多点通信RS485底层，也支持点对点通信RS232底层•主从访问模式•单主站系统•最多31个从站•报文长度固定或可变•与Profibus总线数据传输模式相同•简单、可靠的报文，轻松应用于用户的系统USS通信主站可以是一台PLC （例如：SIMATIC S7-200 SMART）、一台 PC或者一个单片机系统。
此时，变频器始终是从站。
主站发送报文，相应的从站响应报文。
从站之间不能直接通信。
USS通信报文结构如下图所示。
<USS通信报文结构>下面通过读写V20变频器参数的实例来解析USS通信报文。
实例包含两部分：1. 通过USS通信读取V20变频器参数p39842. 通过USS通信修改V20变频器参数p39841V20变频器USS通信参数设置该实例中V20变频器USS通信相关的参数设置如下表所示：<V20变频器USS通信相关参数设置>2通过USS通信读取V20变频器参数PZD长度2，PKW长度可变. 读p3984（客户端报文间断时间）。
2.1 请求报文上位机发送请求报文如下：STX：帧起始，USS协议中固定为02LGE：帧长度，从ADR到BCC的总字节数为14ADR：变频器的USS地址，与参数p2011一致PKE：IND：PWE1：读参数时可为任意值PWE2：读参数时可为任意值PZD1：过程数据，STW控制字PZD1：过程数据，HSW主设定值BCC：异或校验码，从STX开始到BCC之前的最后一个字节，逐字节按位异或计算得到。

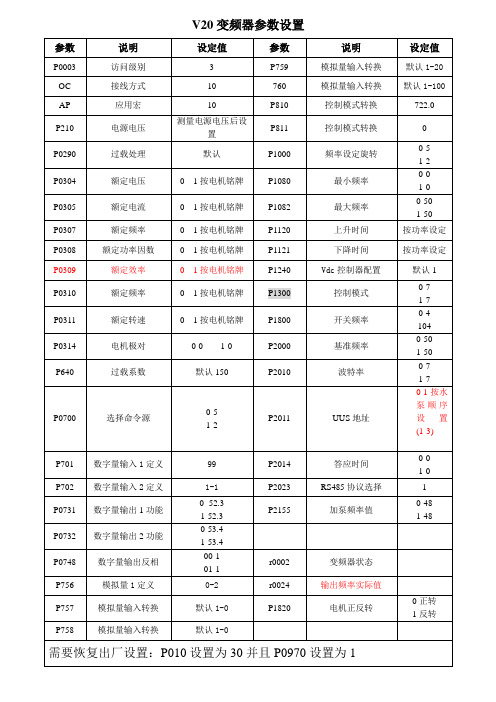

V20变频器参数2014.12.22
参数
说明
设定值
参数
说明
设定值
P0003
访问级别
3
P759
模拟量输入转换
默认1-20
OC
接线方式
10
760
模拟量输入转换
默认1-100
AP
应用宏
10
P810
控制模式转换
722.0
P210
电源电压
测量电源电压后设置
P811
控制模式转换
0
P0290
过载处理
默认
P1000
频率设定旋转
0-5
1-2
P0304
额定电压
0 1按电机铭牌
P1080
最小频率
0-0
1-0
P0305
额定电流
0 1按电机铭牌
P1082
最大频率
0-50
1-50
P0307
额定频率
0 1按电机铭牌
P1120
上升时间
按功率设定
P0308
额定功率因数
0 1按电机铭牌
P1121
下降时间
按功率设定
P0309
额定效率
0 1按电机铭牌
P1240
Vdc控制器配置
默认1
P0310
额定频率
0 1按电机铭牌
P1300
控制模式
0-7
1-7
P0311
额定转速
0 1
104
P0314
电机极对
0-0 1-0
P2000
基准频率
0-50
1-50
P640
过载系数
默认150
P2010
波特率
v20变频器报警代码说明及参数下载器的使用

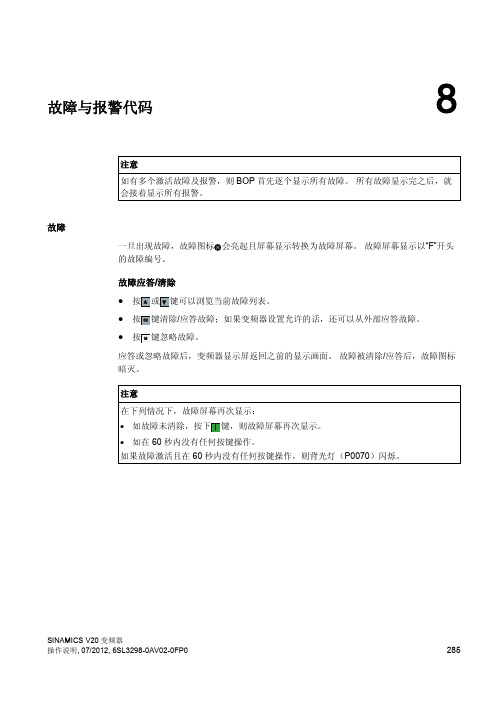

故障与报警代码8注意如有多个激活故障及报警，则BOP 首先逐个显示所有故障。
所有故障显示完之后，就会接着显示所有报警。
故障一旦出现故障，故障图标会亮起且屏幕显示转换为故障屏幕。
故障屏幕显示以“F”开头的故障编号。
故障应答/清除●● /应答故障；如果变频器设置允许的话，还可以从外部应答故障。
●应答或忽略故障后，变频器显示屏返回之前的显示画面。
故障被清除/应答后，故障图标暗灭。
故障代码列表故障原因处理F1过电流•电机功率（P0307）与变频器功率（r0206）不一致。
•电机导线短路•接地故障r0949 = 0：硬件报告r0949 = 1：软件报告检查下列各项：•电机功率（P0307）必须与变频器功率（r0206）一致。
•电缆长度不得超过允许的极限值。
•电机电缆和电机内部不得有短路或接地故障。
•电机参数必须与实际使用的电机相匹配。
•定子电阻值（P0350）必须正确无误。
•电机不得出现堵转或过载现象。
•增大斜坡上升时间（P1120）•减小启动提升强度（P1312）F2过电压•电源电压过高•电机处于再生模式r0949 = 0：硬件报告r0949 = 1或2：软件报告检查下列各项：•电源电压（P0210）必须在铭牌规定的范围以内。
•斜坡下降时间（P1121）必须与负载惯量相匹配。
•需要的制动功率必须处于规定范围内。
•Vdc控制器必须使能（P1240）且参数设置正确。
说明：斜坡下降过快或者电机由激活负载驱动可能导致电机处于再生模式。
惯量越高，需要的斜坡时间越长；否则需连接制动电阻。
F3欠电压•电源故障。
•冲击负载超过了规定的限定值。
r0949 = 0：硬件报告r0949 = 1或2：软件报告检查电源电压。
F4变频器过热•变频器过载•通风不足•脉冲频率过高•环境温度过高•风扇不工作检查下列各项：•负载或负载循环是否过高？•电机功率（P0307）必须匹配变频器功率（r0206）。
•脉冲频率必须设为缺省值•环境温度是否过高？•变频器运行时风扇必须旋转故障原因处理F5变频器I2t •变频器过载。
西门子变频器V20 操作手册CH[11]
![西门子变频器V20 操作手册CH[11]](https://img.taocdn.com/s3/m/1eb55f3917fc700abb68a98271fe910ef12dae9a.png)
西门子变频器V20 操作手册CH 西门子变频器V20操作手册一、概述紧凑的尺寸，节省空间简单的安装和调试，无需专业知识高效的节能性能，降低运行成本灵便的通信接口，支持多种协议多种保护功能，提高可靠性和安全性二、安装2.1 安装条件变频器的型号、电压等级和功率范围与机电匹配温度：-10℃ ~ +50℃湿度：5% ~ 95%，无冷凝海拔：不超过1000米振动：不超过1g没有强烈的电磁干扰、化学腐蚀和尘埃距离机电和电源开关不超过15米距离其他热源或者散热设备至少10厘米距离墙壁或者其他障碍物至少10厘米2.2 安装步骤1.在控制柜或者墙壁上钻孔，按照变频器的尺寸和钻孔图定位。
钻孔图见附件1。
2.使用螺丝和垫片将变频器固定在控制柜或者墙壁上。
紧固扭矩见附件1。
3. 连接电源线、机电线和接地线。
连接方式见附件2。
4.连接控制线。
根据不同的控制模式，选择合适的连接宏。
连接宏及其功能见附件3。
5.连接通信线。
根据不同的通信协议，选择合适的通信参数。
通信参数及其设置见附件4。
三、调试3.1 调试条件变频器已正确安装和连接变频器上没有任何故障或者警告提示变频器与机电之间没有任何机械负载变频器与外部控制设备之间没有任何逻辑冲突3.2 调试步骤1. 打开电源开关，给变频器通电。
2. 按下BOP（基本操作面板）上的P键，进入参数菜单。
3. 使用上下箭头键选择需要修改的参数组或者参数编号。
4. 按下BOP上的S键，进入参数设置模式。
5. 使用摆布箭头键修改参数值。
6. 按下BOP上的S键，保存参数设置。
7. 重复步骤3~6，直到所有需要修改的参数都设置完毕。
8. 按下BOP上的P键，退出参数菜单。
9. 按下BOP上的启动键，启动变频器。
10. 观察变频器的运行状态，如输出频率、电流、电压等。
调整BOP上的转速旋钮，改变输出频率，观察机电的转速变化。
12. 按下BOP上的住手键，住手变频器。
四、操作4.1 操作条件变频器已正确调试变频器与机电之间已连接机械负载变频器与外部控制设备之间已建立逻辑连系4.2 操作步骤1.根据需要选择控制模式，如BOP控制、端子控制、通信控制等。
西门子V20变频器以固定频率正反转设置方法
参数功能工厂缺省值目标设定值描述操作说明书页码0用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器 I/O 功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护0 ：就绪1 ：快速调试2 ：变频器29 ：下载30 ：出厂设置0 ：出厂默认设置1 ：操作面板（键盘）2 ：端子5 ：RS485 上的 USS/MODBUS 0 ：禁止数字量输入1 ：ON/OFF12 ：ON 反转/OFF13 ：OFF2 - 按惯性自由停车4 ：OFF3 - 快速斜坡下降停车5 ：ON/OFF2 命令9 ：故障确认10： 正向点动11 ：反向点动12： 反转13 ：MOP （电动电位计）升速（增加频率）14： MOP 降速（减小频率）15 ：固定频率选择器位 016 ：固定频率选择器位 117 ：固定频率选择器位 218 ：固定频率选择器位 322 ：快速停车命令源 123 ：快速停车命令源 224 ：快速停车超驰25 ：直流制动使能27： PID 使能29 ：外部跳闸33 ：禁止附加频率设定值99 ：BICO 参数设置使能P702数字量输入2 的功能02详见P701功能描述第240页P703数字量输入3的功能915详见P701功能描述第240页P704数字量输入4的功能150详见P701功能描述第240页P705数字量输入5的功能160详见P701功能描述第240页P706数字量输入6的功能17详见P701功能描述第240页0 ：无主设定值1 ：MOP 设定值2 ：模拟量设定值 13 ：固定频率5 ：RS485 上的 USS/MODBUS 7 ：模拟量设定值210： 无主设定值 + MOP 设定值11 ：MOP 设定值 + MOP 设定值12 ：模拟量设定值 1 + MOP 设定值13 ：固定频率 + MOP 设定值15： RS485 上的 USS/MODBUS 通讯＋ MOP 设定值17 ：模拟量设定值2 + MOP 设定值20： 无主设定值 + 模拟量设定值 121： MOP 设定值 + 模拟量设定值 122： 模拟量设定值 1 + 模拟量设定值 123： 固定频率 + 模拟量设定值 125： RS485 上的 USS/MODBUS 通讯 + 模拟量设定值 127： 模拟量设定值 2 + 模拟量设定值 130 ：无主设定值 + 固定频率31 ：MOP 设定值 + 固定频率32 ：模拟量设定值 1 + 固定频率33 ：固定频率 + 固定频率35： RS485 上的 USS/MODBUS 通讯 + 固定频率37 ：模拟量设定值2 + 固定频率50： 无主设定值 + RS485 上的 USS/MODBUS 通讯第266页31频率设定值选择P1000第208页调试参数P001021选择命令源P700第239页1数字量输入1 的功能P701第239页3P00031第207页西门子V20变频器参数设置方法 （以固定频率正反转控制）用户访问级别51： MOP 设定值 + RS485 上的 USS/MODBUS 通讯52 ：模拟量设定值 1 + RS485 上的 USS/MODBUS 通讯53： 固定频率 ＋ RS485 上的 USS/MODBUS 通讯55：RS485 上的 USS/MODBUS 通讯 + RS485 上的 USS/MODBUS 通讯57：模拟量设定值 2 + RS485 上的 USS/MODBUS 通讯70 ：无主设定值 + 模拟量设定值271 ：MOP 设定值 + 模拟量设定值272： 模拟量设定值 1 + 模拟量设定值 273 ：固定频率 + 模拟量设定值275 ：RS485 上的 USS/MODBUS 通讯 + 模拟量设定值 277： 模拟量设定值2 + 模拟量设定值2P1001固定频率1 [Hz]10自定义第268页0： 允许反向1 ：禁止反向P1120斜坡上升时间[s]102第279页P1121斜坡下降时间[s]102第279页参数操作说明书页码P100第227页P304第228页P305P307P308P309P310P311参数功能工厂缺省值目标设定值描述操作说明书页码P0003用户访问级别11上一页已描述第207页P0010调试参数030上一页已描述第208页0 ：禁止1 ：参数复位(所有参数（不包括用户默认设置）复位至默认值。
西门子V20变频器主要调试参数列表
7.2参数列表参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别r0002 变频器状态- - - - - U16 2 显示变频器的实际状态。
0 调试模式（P0010 ≠ 0）1 变频器就绪2 变频器故障激活3 变频器正在启动（仅在直流母线预充电时可见）4 变频器正在运行5 正在停车（斜坡下降）6 变频器禁止P0003 用户访问级别0 - 4 1 U, T - - U16 1 定义参数集的用户访问级别。
0 用户自定义参数列表 - 更多详情见P00131 标准：允许访问常用参数2 扩展：允许扩展访问，例如，访问变频器I/O功能3 专家：仅供专家使用4 维修：仅供经授权的维修人员使用，有密码保护P0004 参数过滤0 - 22 0 U, T - - U16 1 按照功能性对参数进行过滤，以便更有针对性地进行调试。
0 所有参数2 变频器3 电机5 工艺应用/装置7 命令、二进制I/O8 模拟量输入及模拟量输出10 设定值通道/ RFG12 变频器特征13 电机控制19 电机识别20 通讯21 报警/故障/监控参数功能范围工厂缺省值可更改状态定标数据组数据类型访问级别22 工艺控制器P0007 背景光延时0 - 2000 0 U, T - - U16 3 定义操作面板显示屏的背景光关闭延时，即如果没有任何按键操作，则经过这一延时之后背景光关闭。
0 背景光常亮1 - 2000 背景光关闭之前的延时秒数P0010 调试参数0 - 30 0 T - - U16 1 对参数进行过滤，从而可以只选择与特定功能组相关的部分参数。
0 就绪1 快速调试2 变频器29 下载30 出厂设置相关性：变频器运行前需复位为0.P0003（用户访问级别）也可定义访问的参数类型。
说明：∙P0010 = 1设P0010 = 1可以非常快速而简便地调试变频器。
此时只能看到重要的参数（例如：P0304、P0305等）。
必须逐一输入这些参数的值。
西门子变频器V20 操作手册CH[5]
西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介采用优化的脉宽调制（PWM）技术，实现高效的电能转换和低谐波干扰。
支持多种控制模式，如标量控制、PID控制、USS控制和MODBUS RTU控制等。
配备基本操作面板（BOP），可实现本地参数设置、状态显示和故障诊断等功能。
提供多种通信接口，如RS485、USB和Modbus等，方便与上位机或者其他设备进行数据交换。
具有多种保护功能，如过流、过压、欠压、过热、过载、短路等，保障设备安全可靠运行。
具有节能功能，如自动转矩监测和自动睡眠唤醒等，可根据负载情况自动调节输出功率，降低能耗。
二、产品规格V20变频器分为五个尺寸（FSA-FSE），功率范围从0.12 kW到30 kW，电压等级为230 V或者400 V。
具体的产品规格如下表所示：---尺寸 ---功率范围 ---电压 ---宽度（mm） ---高度（mm） ---深度（mm） ---分量（kg） -------:--: ---:------: ---:--: ---:--------: ---:--------: ---:--------: ---:--------: -------FSA ---0.12-0.75 kW ---230 V ---68 ---142 ---108 ---0.6 -------FSB ---0.37-2.2 kW ---400 V ---68 ---142 ---108 ---0.6 -------FSAC ---1.1-1.5 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSAD ---2.2-3.0 kW ---230 V ---73 ---173 ---155 ---1.3 -------FSC ---3.0-4.0 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSD ---5.5 kW ---400 V ---100 ---230 ---173 ---2.5 -------FSE ---7.5-15 kW ---400 V ---140 ---300 ---237 ---6 ----三、产品安装安装位置应避免阳光直射、高温、高湿、震动、腐蚀性气体和导电性粉尘等不利环境。
西门子变频器V20 操作手册CH
警告 表示如果不采取相应的小心措施，可能导致死亡或者严重的人身伤害。
小心 带有警告三角，表示如果不采取相应的小心措施，可能导致轻微的人身伤害。
小心 不带警告三角，表示如果不采取相应的小心措施，可能导致财产损失。
注意 表示如果不注意相应的提示，可能会出现不希望的结果或状态。
当出现多个危险等级的情况下，每次总是使用最高等级的警告提示。如果在某个警告提示中带有警告可能导致人身 伤害的警告三角，则可能在该警告提示中另外还附带有可能导致财产损失的警告。
Siemens AG Industry Sector Postfach 48 48 90026 NÜRNBERG 德国
A5E03728127 Ⓟ 07/2012 本公司保留技术更改的权利
Copyright © Siemens AG
2012. 保留所有权利
前言
手册用途
本手册描述如何进行 SINAMICS V20 变频器的安装、快速调试及基本操作。
目录
前言 ..................................................................................................................................................3
2.1
安装方向及间距 .................................................................................................................. 13
2.2
安装 .................................................................................................................................... 14
西门子变频器V20 操作手册CH[6]
西门子变频器V20 操作手册CH西门子变频器V20操作手册一、产品简介紧凑轻巧，节省空间易于安装和调试，无需专业知识高效节能，降低运行成本多种控制模式，满足不同需求内置过载保护，提高可靠性可选配件丰富，扩展功能二、产品规格西门子变频器V20的产品规格如下表所示：---功率范围 ---电压 ---尺寸 ---分量 -------:------: ---:--: ---:--: ---:--: -------0.12~0.75 kW ---230 V ---132x140x159 mm ---1.1 kg -------1.1~1.5 kW ---230 V ---140x135x108 mm ---1.2 kg -------2.2~3.0 kW ---230 V ---140x116x108 mm ---1.3 kg -------0.37~2.2 kW ---400 V ---170x170x125 mm ---1.9 kg -------3.0~4.0 kW ---400 V ---223x142x125 mm ---2.4 kg -------5.5 kW ---400 V ---166x228x125 mm ---3.4 kg -------7.5~15 kW ---400 V ---206x282x125 mm ---5.8 kg -------18.5~30 kW ---400 V ---214x219x172 mm ---8.6 kg ----三、产品安装安装前应检查变频器是否完好无损，型号和参数是否符合要求安装时应遵守相关的安全规范，切断电源，佩戴防护用品安装时应保证足够的散热空间，避免阳光直射，防止灰尘和水汽侵入安装时应按照正确的接线方式连接电源、机电和控制信号安装后应检查接线是否坚固可靠，无短路或者接地故障西门子变频器V20的钻孔图和接线图如下所示：四、产品调试调试前应确认变频器已正确安装，并选择合适的控制模式调试时应使用合法的参数值，并避免频繁变更参数调试时应观察变频器的运行状态，如故障代码、输出频率、输出电流等调试时应注意变频器和机电的温度，防止过热或者过载调试后应保存参数，并记录参数设置西门子变频器V20的BOP菜单结构和PC软件界面如下所示：五、产品维护维护前应切断电源，并等待电容放电完毕维护时应使用干净的软布或者压缩空气清除灰尘，不要使用湿布或者溶剂维护时应检查接线是否松动或者损坏，如有必要，更换接线或者端子维护时应避免对变频器施加过大的力或者冲击，不要拆卸或者修改变频器内部的部件维护后应恢复电源，并检查变频器是否正常启动西门子变频器V20的故障代码表和故障排除方法如下所示：---故障代码 ---故障描述 ---故障原因 ---故障排除 -------:------: ---:------: ---:------: ---:------: -------F0001 ---过流 ---机电负载过大或者短路 ---减小负载或者检查机电 -------F0002 ---过压 ---电网电压过高或者制动电阻过小 ---调整电网电压或者制动电阻 -------F0003 ---欠压 ---电网电压过低或者中断 ---调整电网电压或者恢复供电 -------F0004 ---过热 ---变频器温度过高或者风扇故障 ---提高散热效果或者更换风扇 -------F0005 ---欠载 ---机电负载过小或者断路 ---增加负载或者检查机电 -------F0006 ---输出相丢失 ---输出端子松动或者断开 ---紧固输出端子或者连接输出线 -------F0007 ---输入相丢失 ---输入端子松动或者断开 ---紧固输入端子或者连接输入线 -------F0008 ---内部通信错误 ---变频器内部模块通信异常 ---重启变频器或者连系售后服务 ----六、产品附件BOP-LINK：一种用于连接BOP和PC的转换器，可以通过USS协议与变频器通信BOP-2：一种用于替换BOP的控制面板，可以显示更多的参数和信息BOP-I：一种用于安装在控制柜外部的控制面板，可以远程控制变频器PM240：一种用于提供额外的输入/输出信号的扩展模块，可以增加变频器的控制功能PM250：一种用于提供额外的制动功能的扩展模PM250：一种用于提供额外的制动功能的扩展模块，可以增加变频器的制动能力和效率PM260：一种用于提供额外的通信功能的扩展模块，可以通过MODBUS RTU协议与变频器通信PM270：一种用于提供额外的安全功能的扩展模块，可以实现紧急住手和安全速度监控等功能七、产品专属名词V/f控制：一种基于电压和频率之比的控制模式，可以实现恒功率输出和节能效果VVC+控制：一种基于电压矢量补偿的控制模式，可以实现更高的动态性能和精度PID控制：一种基于比例、积分和微分的控制模式，可以实现闭环控制和过程控制JOG运行：一种用于调试或者维护的运行模式，可以实现单向或者双向的脉冲运行SSM功能：一种用于保护机电和变频器的功能，可以实现软起动和软住手DCB功能：一种用于提高变频器性能的功能，可以实现直流制动和直流注入八、产品艰难及解决办法变频器无法启动或者住手：可能是由于参数设置错误或者外部信号干扰导致。
西门子V20变器设置步骤
西门子V20变器设置步骤————————————————————————————————作者：————————————————————————————————日期：西门子V20变频器设置步骤快速按“M”键：进入参数设置菜单（可设置所有参数）长按“M”键：进入快速设置菜单（可设置电机参数、连接宏，应用宏，和频率上下限，上下坡时间等）1、在设置参数之前先在参数设置菜单下对变频器复位。
P0010=30P0970=212、设置完成后，屏幕会提示“88888”表示存储设置中。
3、然后会弹出“50？”此表示在“50HZ频率”下设置按上下键可切换“60HZ”或“马力”，点击“OK键”确认。
4、然后会自动进入快速设置菜单---电机参数设置界面，可根据参数表设置电机参数；完成后按短“M”进入下一选项栏。
（注：当进入快速设置菜单下指示灯会不停的闪烁）。
5、设置完电机参数后，进入快速设置菜单---连接宏设置参数界面，根据参数表设置连接状态。
显示“CnXXX”，切换到“Cn011”，然后按下“OK”，Cn011前面后多出来一个“-”说明已经切换到该模式。
6、选择“modbus连接宏”变频器会自动设置参数，也可以自行修改。
7、设置完连接宏后，短按“M”会进入快速设置菜单---应用宏设置界面，用于设置针对负载的类型：如风机型，水泵型等等；如果负载不属于应用宏中的类型，则选择“AP000”不更改任何参数设置，请自行根据电机参数在设置菜单栏下进行手动设置。
8、和连接宏一样，当确定使用某个应用宏后，该宏的序号前面会多出来一个“-”说明已经切换到该模式。
9、设置完应用宏后，短按“M”键，进入快速设置菜单---常见参数设置界面，可设置最大最小频率，斜坡上升下降时间PID调节等，如不需要可忽略，详见下表：10、至此变频器快速设置结束，常按“M”键返回。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
壁挂式安装以及穿墙式安装均可实现紧
凑的并排设计和弹性的设备安装。
散热 无需额外选件即可实现正常运行。
• 紧凑的安装方式允许使用较小的电柜 • 穿墙式安装方式使电柜更易于散热 • “开箱即用”，无需安装其他选件 • 内置 BOP（基本操作面板）可实现基
本操作
通讯
西门子产品
其他产品
标准 库
USS
Modbus
内置用于V/f和V2/f控制的节能模式通过 自动调节磁通实现节能。变频器支持以 kWh、CO2甚至当地货币单位来显示能 耗数值。
便利性
• 在较低的动态负载循环中实现节能 • 当设定值改变时，自动取消节能模式 • 告诉终端用户实际节约的能量
SINAMICS V20的特点 在实际应用中相同额定功率SINAMICS V20变频器可以共用同一直流母线，从 而实现对再生能量的再利用。
离心机 现较高的生产率
• 加工机器中带机械连动轴 的主要驱动
例如，用于加工纺织品、
• 通过直流链路对再生能量进行转换 • 单脉冲高转矩启动功能适用于带有较高启动转矩的机器
绳索和线缆的环锭纺纱
机、编织机
3
易于安装
安装
并排安装 V20
无需间距
SINAMICS V20 的特点
便利性
壁挂式 安装
散热
穿墙式 安装
大提升了变频器的稳定性 节约成本 • 用于 V/f、V2/f 控制的节能模式 • 休眠模式 • 直流耦合
功率范围 电压范围
控制模式
0.12 kW ~ 15 kW
1AC 200 V ... 240 V ( -10 % / +10 % ) 3AC 380 V ... 480 V ( -15 % / +10 % )
SINAMICS V20 基本型变频器
经济、可靠、易用
SMART INVERTER, SMART CHOICE
/smart
SINAMICS V20
基本应用的完美解决方案
SINAMICS V20，满足通用需求的多功能变频器
特点
现如今，工厂与机械制造业的自动化需求日益增多。传统的 集成式控制系统被逐渐分割为独立的运动控制过程，相应简 化了每个工艺步骤的复杂性。
AI1：双极性电流/电压模式 AI2：单极性电流/电压模式 可用作数字量输入 AO：0 ... 20 mA DI1-DI4，光隔离PNP/NPN模式 可通过端子选择 DO1：晶体管输出 DO2：继电器输出 – 250 V AC 0.5 A，带电阻负载 – 30 V DC 0.5 A，带电阻负载
IT* 带滤波器的3AC V20不适合IT网络 *）FSA屏蔽电机电缆长度想要达到25m，请使用无内置滤波器版本的
复制配置
SINAMICS V20的特点 使用BOP（基本操作面板）接口模块或 参数下载器（使用参数下载器可不接主 电源）能够轻松实现两台变频器之间的 参数传输。
便利性
• 减少对技术支持的需求 • 缩短调试时间 • 送达客户处的产品已经过预设
宏方法
风扇
宏
SINAMICS V20
SINAMICS V20的特点 利用连接宏和应用宏可以简化 I/O 配置 并且对变频器进行适当的设置。
V20并使用外部滤波器
8
接线图
400 V 230 V
数字量输入
模拟量输入
主电路 控制电路
M
数字量输出 晶体管 输出 继电器 输出
模拟量输出
扩展端口
安装与环境
保护等级 安装 冷却
环境温度
相对湿度 海拔
电机电缆长度
能耗制动
IP20
壁挂式安装、并排安装、 穿墙式安装（适用于外形尺寸 FSB、C、D）
• 额定功率为0.75 kW及以下的外形尺寸FSA：对流冷却 • 外形尺寸FSA、B、C、D：利用散热器及外接风扇
便利性 • 更短的培训和调试时间 • 综合的优化应用设置 • 可以直接选择简单的连接宏和应用
宏，无需配置冗长复杂的参数列表
• 可避免因参数设置不当而导致的错误
异常不停机模式
SINAMICS V20
电机
SINAMICS V20的特点
便利性
此功能使变频器在供电电源不稳定时进 • 在供电电源条件不佳的情况下保证稳 行自适应，从而能够实现较高的生产率。 定运行
西门子推出的基本型变频器 SINAMICS V20 针对此类应用为 用户提供了简易、经济的驱动解决方案。SINAMICS V20 具 有调试过程快捷、易于操作、稳定可靠以及经济高效的特点。
该 款 变 频 器 有 四 种 外 形 尺 寸 可 供 选 择， 输 出 功 率 覆 盖 0.12 kW ~ 15 kW。
V/f V2/f FCC 多点 V/f
2
典型应用
泵、风机、压缩机 移动
• 离心泵 • 径流式 / 轴流式风机 • 压缩机
更多优点：
• 电源故障后的自动再启动和捕捉再启动功能保证变频 器的高可用性
• 通过监控负载转矩实现皮带损坏检测 • 水泵气穴保护 • 针对水泵堵塞的多脉冲高转矩启动以及防堵模式 • 用于调节工艺数值的 PID 控制器（例如，温度、压力、
(FSA≤10m *)
特性 节能
易用性
应用
保护功能 信号输入与输出 模拟量输入 模拟量输出 数字量输入 数字量输出
• ECO节能模式 • 休眠模式 • 能耗监控 • 连接宏与应用宏 • 参数克隆 • 异常不停机模式 • USS/MODBUS RTU通讯 • 用户自定义默认值 • 自动再启动 • 捕捉再启动 • 直流母线电压控制 • Imax控制 • PID控制 • BICO功能 • 单脉冲高转矩启动模式 • 多脉冲高转矩启动模式 • 防堵功能 • 电压提升功能 • 摆频功能 • 滑差补偿 • 双斜坡 • PWM调制 • 霜冻保护 • 冷凝保护 • 气穴保护 • 动能缓冲 • 负载故障检测
行： • 1AC 200 V ... 240 V (-10 % / +10 %) • 3AC 380 V ... 480 V (-15 % / +10 %) • 运行时的环境温度最高可达60ºC
5
节约成本
运行过程中节能
* 高达
60%
节能
运行过程中节能 — 直流耦合
能量产生
能量消耗
SINAMICS V20的特点
成本最小化
工艺设计、调试和操作成本以及运行过程中产生的其他成本 都必须尽可能的低。针对这一点，SINAMICS V20 必定是您 的最佳选择。此款变频器所配备的控制技术能够通过自动减 少磁通来实现最佳的能量效率。不仅如此，变频器还可以显 示实际的能耗数值同时提供额外的节能功能。由此大幅度地 降低能耗。
流量） • PID 自整定功能实现控制器参数的优化 • 休眠模式可以在需求较低的情况下使电机停转 • 多泵控制功能通过额外增加两个定速驱动（级联）来
扩大流量范围 • 霜冻和冷凝保护功能防止电机在极端环境条件下受潮
• 带式输送机 • 辊式输送机 • 链式输送机
更多优点：
• 轻缓、平稳的加速，减少对齿轮单元、轴承、滚筒和 辊轴的压力
易于安装 • 穿墙式安装和壁挂式安装 — 均允许并排安装 • USS 和 MODBUS RTU 通讯端子 • 7.5 kW ~ 15 kW 变频器集成内置制动单元 易于使用
• 无需连接主电源即可实现参数载入 • 内置应用宏与连接宏 • 异常不停机模式可以实现无间断运行 • 较宽的电压范围、先进的冷却设计以及涂层 PCB 板大
便利性
• 在使用耦合电机的应用中实现节能 • 多台变频器能量共享 • 减少对能耗制动以及外接组件的需求
能量
SINAMICS V20
SINAMICS V20
待机时节能 — 休眠模式
f
节 能
阈值
t
SINAMICS V20的特点
便利性
变频器和电机仅在工厂或机器需要时才 运行。当频率需求或传感器反馈低于某 一特定阈值时，休眠模式自动激活。
2 BOP（基本操作面板） 接口模块
6 进线 滤波器
5 SD 内存卡 4 参数下载器
11 屏蔽 接线组件
10 输出 电抗器
8 制动 模块
（外形尺寸 FSA/B/C）
选件
1 V20 BOP
与内置BOP（基本操作面板）功能相同转动旋 钮可变更数值和设定值
2 BOP接口模块 • 连接变频器和BOP • 内置SD/MMC卡插槽用于参数克隆
3 BOP电缆
带连接器，长度：3 m
4 参数下载器
在变频器不接供电电源的情况下实现变频器 与内存卡之间的参数上传或下载，最多可支 持100组参数数据的传输。
5 内存卡
SINAMICS SD内存卡
6 进线滤波器
• 提升EMC性能 • 外形尺寸为 A 的变频器可使用更长的电机电缆
7 进线电抗器
• 抑制谐波电流 • 当变频器输入电流（等效值）大于额定电流
• 单脉冲高转矩启动功能适用于带有较高启动转矩的传 送带
• 通过使用制动电阻或直流制动功能实现动态性能 • 通过机械停机抱闸进行直接控制 • 通过监控负载转矩实现皮带损坏检测
处理
• 加工制造业中的单个驱动 更多优点：
例如，轧钢机、搅拌机、 • 霜冻和冷凝保护功能防止电机在极端环境条件下受潮
捏炼机、破碎机、搅动机、 • 异常不停机模式能够保证不间断的加工生产，从而实
• 防止生产线中断，实现较高的生产率 • 通过对所发生的故障 / 报警进行灵活
定义来自动适应与应用相关的反应
稳定性
电机
SINAMICS V20
SINAMICS V20的特点
便利性
更宽的电压范围、更好的冷却设计以及 带涂层的PCB板大大提升了变频器在恶 劣环境中的稳定性。
