电子秤的设计与制作本科毕业论文正文终稿
毕业论文电子体重秤测试系统设计与实现.
本设计由以下几部分组成：电阻应变传感器、信号放大器、单片机、按键、LED灯、
图2-1设计原理图
2.2
2.2.1承重、传力复位系统
它是被称物体与转换组件之间的机械、传力复位系统，又称电子秤的秤体，一般包 括接受被称物体载荷的承载器、秤桥结构、吊挂连接部件和限位减振机构等。
STC或MSP430单片机是一样的。
目前，台式电子秤在商业贸易中的使用已相当普遍，但存在较大的局限性：体 积大、成本高、需要工频交流电源供应、携带不便、应用场所受到制约。现有的便携秤 为杆秤或以弹簧、拉伸变形来实现计量的弹簧秤，居民用户使用的基本是杆秤。弹簧盘 秤制造工艺要求较高，弹簧的疲劳问题无法彻底解决，一旦超过弹簧弹性限度，弹簧秤 就会产生很大误差，以至损坏，影响到称重的准确性和可靠性，只是一种暂时的代用品， 也被列入逐渐取消的行列。多年来，人们一直期待测量准确、携带方便、价格低廉的便 携式电子秤（袖珍电子秤）投放市场。
电子体重秤测试系统设计与实现

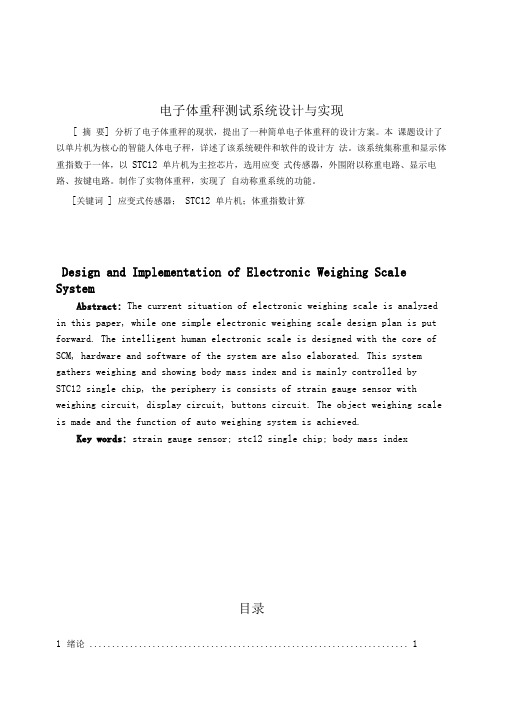

[摘 要]分析了电子体重秤的现状，提出了一种简单电子体重秤的设计方案。本 课题设计了以单片机为核心的智能人体电子秤，详述了该系统硬件和软件的设计方 法。该系统集称重和显示体重指数于一体，以STC12单片机为主控芯片，选用应变 式传感器，外围附以称重电路、显示电路、按键电路。制作了实物体重秤，实现了 自动称重系统的功能。
杂的输入输出系统集成在一块芯片上。目前单片机渗透到我们生活的各个领域。在导
弹的导航装置、仪 表的控制、计算机的网络通讯与数据传输、工业自动化过程的实时 控 制和数据处理、自动控制领域的机器人、医疗器械、各种智能1C卡、民用豪华轿
车的安全保障系统、摄像机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，
电子秤毕业论文
电子秤毕业论文电子秤毕业论文引言电子秤是一种能够精确测量物体质量的仪器。
随着科技的不断发展，电子秤已经成为我们日常生活中不可或缺的一部分。
无论是在家庭中使用的厨房秤，还是在商业领域中使用的商用秤，电子秤都发挥着重要的作用。
本篇论文将探讨电子秤的原理、应用以及未来发展趋势。
1. 电子秤的原理电子秤的原理基于压力传感器和电子线路的组合。
当物体放置在电子秤上时，压力传感器会受到物体的压力作用，产生电信号。
电子线路会将这个电信号转换为数字信号，并计算出物体的质量。
相比传统的机械秤，电子秤具有更高的精确度和稳定性。
2. 电子秤的应用2.1 家庭使用在家庭中，电子秤常用于厨房。
它可以帮助我们精确称量食材，保证烹饪的准确度。
无论是烘焙、炒菜还是调制饮品，电子秤都能够帮助我们掌握每个成分的份量，提高食物的口感和质量。
2.2 商业领域在商业领域，电子秤广泛应用于超市、菜市场、快递行业等。
它可以帮助商家准确计量商品的重量，确保交易的公平和准确。
同时，电子秤还可以提供数据记录和统计功能，帮助商家进行库存管理和销售分析。
3. 电子秤的未来发展趋势3.1 智能化随着物联网和人工智能技术的快速发展，电子秤也将朝着智能化方向发展。
未来的电子秤可能会与智能手机或智能家居设备进行连接，实现远程控制和数据传输。
用户可以通过手机App监控和管理电子秤的使用情况，实现更加便捷和智能的操作。
3.2 多功能化除了称重功能，未来的电子秤可能会具备更多的功能。
例如，温度测量、计时器、食材分析等。
这样一来，电子秤不仅可以满足基本的称重需求，还可以提供更多的辅助功能，为用户提供更全面的服务。
3.3 环保节能在未来的设计中，电子秤也将注重环保节能。
采用更高效的电子元件和节能技术，减少能源的消耗。
同时，电子秤的材料选择也将更加环保可持续，减少对环境的影响。
结论电子秤作为一种现代化的测量工具，已经深入到我们的生活中。
它不仅提高了测量的准确度，还为我们的生活带来了更多的便利。
【毕业设计】毕业设计电子秤
【关键字】毕业设计毕业设计电子秤篇一：毕业论文--基于单片机的电子秤设计基于单片机的电子秤设计摘要:本设计以51系列单片机STC89C52RC为控制核心，实现电子秤的基本控制功能。
在设计系统时，为了更好地采用模块化设计法，分步的设计各个单元功能模块，系统的硬件部分可以分为最小系统、数据采集、人机交互界面(键盘以及显示)和系统电源四大部分。
最小系统部分为STC89C52RC系统；数据采集部分由压力传感器、信号的前级处理和A/D转换部分组成，包括运算放大器OP07和A/D转换器ADC0809；人机交互界面为键盘输入和数码管显示，主要使用5X5键盘、CH423数码管控制芯片及13位数码管显示，可以方便的输入数据并直观的显示重量、单价和总价。
系统电源是以LM7805、LM7812为核心设计电路以提供系统正常工作电源。
软件部分应用单片机C51语言进行编程，实现了该设计的基本控制功能。
该电子秤可以实现基本的称重功能（称重范围为0～10Kg，重量误差不大于±0.02Kg）,重量、单价、总价的计量可以精确到两位小数，键盘设置有数字键（‘0’～‘9’、‘.’）、储存键、单价1～单价8调用单价键、清除键、去皮键等；发挥部分有8种不同物品的单价记忆功能、99种消费商品价格累计功能、；待发挥部分为讲电子秤与打印机连接，能打印消费记录（小票），超量程和欠量程的报警功能。
本系统结构简单，使用方便，功能齐全，精度高，具有一定的开发价值。
关键词：单片机采样电路A/D转换器CH423数码管驱动芯片数码管显示工作电源the design of electronic scales based on Single-chipMicrocomputerABSTRACT :The design for the control of 51 computers STC89C52RC the core, to achieve the basic control functions of electronic scales. In designing the system, in order to better modular design, the design of each unit step function modules, the system can be divided into the minimum hardware system, data acquisition, man-machine interface (keypad and display) and the system power 4 most. Minimum system partly STC89C52RC system; data collection in part by the pressure sensor, signal processing and the first class A / D conversion components, including the operational amplifier OP07 and the A / D converter ADC0809; man-machine interface for the keyboard and digital display The main use of 5X5 keypad, CH423 digital control chip and 13 digital display, can easily enter data and visual display weight, unit price and total price. System power is based on LM7805, LM7812 as the core design of the circuit to provide normal power supply system. Software part of the application MCU C51 language programming, the design of the basic control functions. The electronic weighing scales can realize the basic functions (weighing range of 0 ~ 10Kg, the weight of the error is not greater than ± 0.02Kg), weight, unit price, total measurement is accurate to two decimal places, the keyboard settings are the number keys ( '0 '~ '9','.'), storage key, Unit 1 to Unit 8 Unit call key, clear key, peeled keys, etc.; play a part in 8different items priced memory, 99 kinds of consumer goods prices cumulative function; play a part to be about electronic scales and printers connected to print consumption records (small notes), over range and under-range alarm. The system is simple, easy to use, fully functional, high precision, has some value for development.Key words：microcontroller sampling circuit A/D converter CH423 digital tube driver chip digital display Power Supply目录第一章绪论11.1引言 (1)1.2 选题背景与意义 (1)第二章系统方案的设计 (2)2.1 电子秤的设计要求 (2)2.1.1 基本要求 (2)2.1.2 特色与创新 (2)2.2实验原理及设计基本思路 (2) (2)2.2.2 系统设计基本思路 (2)2.3 系统总体设计方案比较与论证 (3)2.4单片机的选型 (4)2.5 数据采集部分的方案确定 (4)2.5.1 传感器 (4)2.5.2 前级放大器部分 (7)2.5.3 A/D 转换器 (9)2.6人机交互部分 (11)2.6.1 键盘输入 (11)2.6.2 输出显示 (11)2.7系统电源 (12)2.8 具体实施方案简介 (13)第三章系统硬件设计 (15)3.1 基于STC89C52RC的主控电路 (15) (15)3.2 系统电源 (18)3.2.1 芯片介绍 (18)3.2.2 电源电路 (19)第四章软件流程 (20)4.1 主程序流程图 (20)4.2 键盘扫描流程图 (21)第五章结论 (22)5.1 论文总结 (22)5.2 感想 (22)致谢 (24)参考文献 (25)附录A：原理图 (26)附录B：源程序 (29)第一章绪论1.1引言在现代化的今天，电子产品变得越来越丰富，给人们带来了诸多方便，其中电子秤成了人们生活中不可或缺的一部分。
电子秤的设计毕业论文
电子秤的设计毕业论文电子秤的设计摘要：本文主要介绍了电子秤的设计。
在设计中，首先进行了硬件设计，包括选取负载电阻，选择放大器运放，设计AD转换电路以及LCD显示屏等组成电子秤的关键硬件模块。
其次，进行了软件设计，使用Keil软件编写程序实现电子秤的各项功能。
对所设计的电子秤进行了测试验证，结果表明，该电子秤的测量精度达到了0.001g的标准。
关键词：电子秤，硬件设计，软件设计，测试验证一、设计思路电子秤是一种以数字量化的方式来实现物品质量测量的设备，具有精度高、测量范围广、易于读取和读数准确等优点。
电子秤一般由传感器、放大器、AD转换器、显示屏等组成，因此本次设计重点在于设计出这些硬件模块，并配以合适的软件程序来控制和实现各项功能。
二、硬件设计1.选取负载电阻电子秤的测量精度直接与所采用的负载电阻有关，如果选择的电阻太小，会导致电子秤的灵敏度降低，而过大的电阻则会使得电子秤在测量重量时不够精确。
因此，为确保电子秤的精度，应该根据秤的制造要求来选择负载电阻。
考虑到设计成本及电路的稳定性，本次设计选用的负载电阻为100欧姆。
2.选择放大器运放为了保证电子秤在测量重量时的可靠性，并获得良好的放大效果，本次设计选用了高精度的放大器运放—AD620。
AD620是一种可编程增益运放器，其增益范围从1到10,000，增益调节简单、性能稳定，广泛用于电子秤等有关测量领域。
3.设计AD转换电路AD转换电路是电子秤中重要的硬件模块，其负责将被放大后的电信号转换为数字信号，以实现数字化显示。
本设计中选用了12位的AD转换器—TLC2543，其采样频率可达50ksps，可以满足电子秤测量的速度要求。
4.LCD显示模块所设计的电子秤需要具备数据输出功能，因此本次设计选用了128*64点阵的LCD显示器模块，作为数据显示的主要载体。
这种LCD显示器具有显示清晰、占用空间小、显示效果佳等优点，适合在电子秤设计中使用。
三、软件设计在电路硬件模块设计完毕之后，为了实现电子秤的各项功能，我们需要设计一个可存在单片机中的程序。
电子秤 毕业设计
电子秤毕业设计电子秤毕业设计在现代社会中，电子秤作为一种常见的测量工具，广泛应用于商业领域和个人生活中。
而作为一名电子工程专业的毕业生，我决定以电子秤为主题进行毕业设计，以提升我的专业技能和实践能力。
首先，我需要了解电子秤的基本原理和工作方式。
电子秤的核心部件是称重传感器，它能够将物体的重量转化为电信号。
在设计过程中，我将学习如何选择合适的传感器，并通过电路设计和编程来实现准确的重量测量。
此外，我还将研究如何设计合理的外壳结构和显示屏，以提高电子秤的易用性和美观度。
其次，我将考虑电子秤的功能扩展和智能化设计。
如今，人们对电子秤的需求不仅仅是简单的重量测量，还包括计算体脂率、记录数据、连接手机等功能。
因此，在我的毕业设计中，我将尝试加入这些功能，并通过传感器和微控制器的组合来实现。
这将提高电子秤的实用性和竞争力。
在设计过程中，我还将考虑电子秤的精度和稳定性。
精确的重量测量是电子秤的核心功能，而稳定性则直接影响用户体验。
为了提高精度和稳定性，我将研究传感器的特性和校准方法，并通过算法优化和电路设计来减小误差。
同时，我还将考虑如何提高电子秤的抗干扰能力，以避免外界因素对测量结果的影响。
除了技术层面的设计，我还将关注电子秤的市场需求和用户体验。
通过市场调研和用户反馈，我将了解电子秤的主要应用场景和用户需求，并据此进行功能设计和界面优化。
我将注重用户友好性和操作便捷性，使电子秤成为用户生活中不可或缺的工具。
最后，我将进行实际的电子秤制作和测试。
通过选购材料、焊接电路、编程调试等步骤，我将亲手制作出一台完整的电子秤原型。
然后，我将进行严格的测试和验证，确保电子秤的各项功能和性能达到设计要求。
通过这个过程，我将学会如何将理论知识应用于实践，并培养解决问题的能力和团队合作精神。
通过这个毕业设计项目，我相信我将获得宝贵的经验和技能，为将来的工作做好准备。
电子秤作为一种常见的电子产品，具有广阔的市场前景和应用空间。
电子称毕业设计论文
1.2.1
秤的基本原理是在荷载的重力作用下来确定其质量的装置。电子秤的组成都是由几个共通的构件。
1．承重、传力复位系统
电子秤的主体框架。包括着托撑、秤身、缓冲保护等构件。
2．压力传感器
它是一种相当于感官的的感受转换装置。能够将感受到的荷载变化成其他易于运算传输的信号，例如电信号等。
3．控制和计算处理的微处理器。
2.4
键盘输入是人机界面中重要构成成分，内部系统接受指令的最直接途径就是通过键盘。通过键盘可以直接输入其指令，键盘输入可以直接影响到系统实现功能的稳定性。键盘由许多按键构成，按键的多少根据系统要实现的功能制定。每个键相当于一个机械开关，当键被按下，开关闭合，当键被释放，开关断开。单片机控制器接收到按键的通断信号后内部进行各功能处理。所以系统接收到的键盘接口信号就是系统输入信号
图1-1整体框图
2 器件的选择
2.1
在该设计中，压力传感器是一个必不可少元件，因此传感器的选择是十分慎重的，要注意选择的传感器的各项指标，还需考虑内部电路的设计性价比和难易等。传感器主要参数是自身的灵敏值大小、产生的总的误差和漂移现象。
1．灵敏度：压力传感器输出电压载满负荷运行时与激励电压的比值。
2．总误差：称量时输出的误差大小和规定的额定误差比值。
通过对各类传感器综合分析，该设计的压力传感器选择电阻应变式十分合适。应变传感器测量原理图如图2-1所示。
图2-1应变传感器测量原理
当荷载P正作用于弹性材料的横梁，产生了形变，材料上的R1、R3应变片拉伸阻值增加；R2、R4形变压缩阻值减小；电桥失衡。应变电压随之产生，此时的不平衡电压与正压力成正比关系。电阻应变片组成惠更斯电桥，电桥抗干扰能力很强但输出信号较小，不易测量，所以需要较高增益的放大器放大。
基于单片机的电子秤的设计与实现(毕业论文)
第二章 系统方案论证与选型
按照本设计功能的要求，本设计大致可分为五个模块：数据采集模块、信号放大模块、模数转换模块、单片机控制模块、人机交换模块。（其中人机交换模块中包括:声光报警、LCD显示、键盘输入）系统设计总体方案框图如图2-1所示。
图2-1设计思路框图
测量部分是利用称重传感器检测压力信号，得到微弱的电信号（本设计为电压信号），而后经处理电路（如滤波电路，差动放大电路，）处理后，送A/D转换器，将模拟量转化为数字量输出。控制器部分接受来自A/D转换器输出的数字信号，经过复杂的运算，将数字信号转换为物体的实际重量信号，并将其存储到存储单元中。控制器还可以通过对扩展I/O的控制，对键盘进行扫描，而后通过键盘散转程序，对整个系统进行控制。数据显示部分根据需要实现显示功能。
最后我们最终选择了AT89S52这个比较常用的单片机来实现系统的功能要求。AT89S52内部带有8KB的程序存储器，基本上已经能够满足我们的需要。
2.2 数据采集部分
电子秤的数据采集部分主要包括称重传感器、信号放大电路和A/D转换电路，因此对于这部分的论证主要分三方面。
2.2.1
在设计中,传感器是一个十分重要的元件,因此对传感器的选择也显的特别的重要,不仅要注意其量程和参数,还有考虑到与其相配置的各种电路的设计的难易程度和设计性价比等等.传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的最大偏载及动载等因素综合评价来确定。一般来说，传感器的量程越接近分配到每个传感器的载荷，其称量的准确度就越高。但在实际使用时，由于加在传感器上的载荷除被称物体外，还存在秤体自重、皮重、偏载及振动冲击等载荷，因此选用传感器量程时，要考虑诸多方面的因素，保证传感器的安全和寿命。传感器量程的计算公式是在充分考虑到影响秤体的各个因素后，经过大量的实验而确定的。
电子秤毕业设计
电子秤毕业设计电子秤毕业设计在现代科技发展的浪潮中，电子秤作为一种常见的计量设备，被广泛应用于各个领域。
无论是商业零售还是工业生产，电子秤都扮演着重要的角色。
因此，电子秤的设计和研发成为了一个备受关注的课题。
本文将探讨一个关于电子秤的毕业设计。
一、背景介绍电子秤是一种能够精确测量物体质量的设备。
它通过传感器感知物体的重量，并将数据转换成数字信号，以便进行计算和显示。
随着科技的进步，电子秤的设计和功能也不断更新和改进。
然而，在市场上已经存在大量类型的电子秤，所以如何设计一款独具特色且满足用户需求的电子秤成为了一个挑战。
二、目标设定在进行电子秤毕业设计之前，首先需要明确目标。
我们的目标是设计一款功能强大、操作简便且具有良好用户体验的电子秤。
该电子秤应具备以下特点：1. 高精度：能够准确测量物体的质量，误差控制在合理范围内。
2. 多功能：除了基本的重量测量功能外，还能提供其他计量单位的转换，如千克、磅等。
3. 易操作：用户界面简洁明了，操作便捷，即使是没有相关专业知识的人也能轻松操作。
4. 耐用性：电子秤应具备良好的耐用性和稳定性，能够长时间稳定工作。
三、设计方案在设计电子秤时，需要考虑到硬件和软件两个方面。
硬件方面，我们需要选择适合的传感器、电路板和显示屏等元件。
软件方面，我们需要开发用户界面和数据处理算法。
1. 传感器选择传感器是电子秤最核心的部件之一，直接影响到测量的准确性和稳定性。
常见的传感器有压力传感器和负荷传感器。
我们需要根据实际需求选择合适的传感器，并进行校准和测试，以确保测量数据的准确性。
2. 电路设计电路设计是电子秤设计中的重要环节。
我们需要设计一个能够将传感器信号转换成数字信号的电路板。
此外，还需要考虑电源供应、信号放大和滤波等问题，以保证电子秤的正常工作。
3. 用户界面设计用户界面设计是电子秤的重要组成部分。
一个简洁明了、易于操作的用户界面能够提升用户体验。
我们可以使用液晶显示屏和触摸屏来展示测量结果和设置功能。
电子秤毕业设计论文
多功能电子称作者：xxx摘要：该设计以51系列单片机AT89S52为控制核心，实现电子秤的基本控制功能。
在设计系统时，为了更好地采用模块化设计法，分步的设计各个单元功能模块，系统的硬件部分可以分为最小系统、数据采集、人机交互界面和系统电源四大部分。
最小系统部分主要包括AT89S52和扩展的外部数据存储器；数据采集部分由压力传感器、信号的前级处理和A/D 转换部分组成，包括运算放大器AD620和A/D转换器ICL7135；人机交互界面为键盘输入和点阵式液晶显示，主要使用ZLG7289键盘控制芯片和OCM4x8C显示器，可以方便的输入数据和直观的显示中文。
系统电源以LM317和LM337为核心设计电路以提供系统正常工作电源。
软件部分应用单片机C语言进行编程，实现了该设计的全部控制功能。
该电子秤可以实现基本的称重功能（称重范围为0～9.999Kg，重量误差不大于±0.005Kg）,并发挥部分的显示购物清单的功能，可以设置日期和设定十种商品的单价，还具有超量程和欠量程的报警功能。
整个系统结构简单，使用方便，功能齐全，精度高，具有一定的开发价值。
关键词：单片机；采样电路；A/D转换器；液晶显示ABSTRACT：The design is based on the microcontroller AT89S52 system as the core to carry out the basic control function of the electronics steelyard. While designing the system, I adopt the mold piece method to divide the hardware of the system into four parts: the minimum system, sampling circuit, I/O interface and the system power supply. The minimum system mainly includes the AT89S52 and the expanded exterior data memory. Sampling circuit is comprised of a pressure sensor, a differential measuring amplifier AD620 and a A/D converter ICL7135. With the usage of ZLG7289 keyboard control chip and OCM4*8C display, we complete the function of the key board input and the LCD manifestation. The power supply system selects the LM317 and LM337 to design the electric circuit to provide the needed power supply. The software part applies a machine C language to carry out all control function. The electronic steelyard can weigh the scope as 0～9.999Kgs, and the weigh error margin is no bigger than ±0.005Kgs. It also has many other functions, such as displaying the shopping detailed list, setting the date and ten kinds of unit prices of merchandise and overweighing alarm. The whole system is simple, well-found, convenient to use and has high accuracy and certain development value.Key words：microcontroller; sampling circuit; A/D converter;LCD Manifestation目录第一章绪论 (1)1.1 引言 (1)1.2选题背景与意义 (2)1.3 研究现状 (2)1.3.1 影响因素 (2)1.3.2产品质量 (3)1.3.3发展方向 (3)1.3.4电子秤的智能化 (3)1.4 本文的结构 (4)第二章系统方案的设计 (5)2.1 电子秤的设计要求 (5)2.1.1 基本要求 (5)2.1.2 发挥部分 (5)2.1.3 创新部分 (5)2.2 系统工作原理及设计基本思路 (5)2.2.1 系统工作原理 (5)2.2.2 系统设计基本思路 (6)2.3 系统总体设计方案比较与论证 (6)2.4 单片机的选型 (8)2.5 数据采集部分的方案确定 (9)2.5.1 传感器 (9)2.5.2 前级放大器部分 (12)2.5.3 A/D转换器 (15)2.6 人机交互部分 (17)2.6.1 键盘输入 (17)2.6.2 输出显示 (17)2.7 系统电源 (18)2.8 具体实施方案简介 (20)第三章系统硬件设计 (22)3.1 基于AT89S52的主控电路 (22)3.1.1 芯片介绍 (22)3.1.2 主控电路 (26)3.2 基于ICL7135的前端信号处理电路 (27)3.2.1 芯片介绍 (27)3.2.2 信号处理电路 (30)3.3 人机交互界面 (33)3.3.1 键盘控制电路 (33)3.3.2 液晶显示电路 (35)3.4 系统电源 (37)3.4.1 芯片介绍 (37)3.4.2 电源电路 (38)3.5 报警电路 (40)第四章软件流程 (41)4.1 主程序流程图 (41)4.2 主要中断程序流程图 (42)第五章结论 (44)致谢 (46)参考文献 (47)附录A：英文资料 (48)附录B：英文资料翻译 (55)附录C：原理图 (62)附录D：Pcb板图 (63)附录E：元器件清单 (64)第一章绪论1.1引言质量是测量领域中的一个重要参数，称重技术自古以来就被人们所重视。
毕业设计 电子秤
毕业设计电子秤毕业设计：电子秤在现代科技高速发展的时代，电子产品已经渗透到了我们生活的方方面面。
而作为一种常见的电子设备，电子秤在我们的日常生活中扮演着重要的角色。
无论是在家庭中用于烹饪，还是在商业领域中用于称重，电子秤都发挥着不可或缺的作用。
在本篇文章中，我们将探讨毕业设计中电子秤的相关内容。
首先，我们需要了解电子秤的原理和工作方式。
电子秤通过传感器来感知物体的重量，并将重量转换为电信号进行处理。
传感器通常采用称重传感器，它们能够测量物体对传感器施加的压力，并将其转换为电信号。
这些电信号经过放大和处理后，最终显示在电子秤的显示屏上。
通过这种方式，我们可以方便地知道物体的重量。
在毕业设计中，我们可以通过改进电子秤的精度和稳定性来提高其性能。
一种常见的方法是使用更高精度的传感器。
传感器的精度决定了电子秤的测量结果的准确性。
通过选用更高精度的传感器，我们可以提高电子秤的测量精度，从而满足更高的要求。
此外，我们还可以采用更稳定的电路设计来减少测量误差。
通过降低电子秤的噪声和干扰，我们可以提高其稳定性，使得测量结果更加可靠。
除了提高电子秤的性能，我们还可以考虑增加一些附加功能来丰富其用途。
例如，我们可以在电子秤上增加温度传感器，以便在烹饪过程中测量食材的温度。
这样，我们不仅可以得知食材的重量，还可以了解其烹饪过程中的温度变化，从而更好地控制烹饪的时间和火候。
此外，我们还可以加入蓝牙或Wi-Fi模块，使得电子秤可以与智能手机或电脑进行无线连接。
通过这种方式，我们可以将测量结果传输到手机或电脑上，实现数据的存储和分析，更好地满足用户的需求。
在毕业设计中，我们还可以考虑电子秤的外观设计。
电子秤作为一种常见的家用电器，其外观设计也是用户选择的重要因素之一。
我们可以设计出简约、时尚的外观，使得电子秤更加符合现代家居的风格。
此外，我们还可以考虑增加一些人性化的设计，例如背光显示屏、触摸屏等，提高用户的使用体验。
最后，我们还需要考虑电子秤的生产和市场应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中文摘要摘要现代电子科学技术水平的飞速提高和微电子技术在生活中的广泛运用，促使拥有电子器件的称重仪器也得到了提高。
在电子称重的控制系统里加入更加自动化，操作方便且功能强大的模块，以此来解决传统测重仪器中存在的问题。
本文介绍通过使用单片机来作为主要控制核心，外围添加灵敏的压力传感器，以及精度较高的模数转换部分，结合液晶显示单元和矩阵键盘。
通过外围的功能电路如：液晶显示电路，超量警报电路和矩阵键盘电路，连接到单片机主控芯片上，形成具有一定精度能显示重量、单价、总价、超量自动报警等多功能高智能的称重系统。
设计并制造出多功能高智能且价格合适的电子秤，精度达到0.003kg，测量最大量程5kg，能够满足人们的应用需求。
关键词：单片机；电子秤；矩阵键盘英文摘要AbstractElectronic weighing instruments are impelled to improve the accuracy of better,because of the level of modern electronic science and technology improved rapidly and microelectronic technology widely used in life.Electronic weighing instruments control system adds automation,convenient operation,and powerful module to solve the traditional weighting instruments problems.This paper introduces the Single Chip Micyoco s as the main control system,adding sensitive pressure sensor and high-precision analog-digital converter at external frontiers,combining the liquid crystal display unit and matrix keyboard.The function of the external circuit such as liquid crystal display circuit, excessive alarm circuit and matrix keyboard circuit which connect to the Single Chip Micyoco s primary chip form the multi-function and high intelligence weighting system that can show weight, unit price, total price within a certain range of precision.Designing and making the high intelligence and the right price electronic weighing instruments can achieve the accuracy of the 0.003kg measurement, the maximum range of 5kg to full people s application requirements. Key words:MCU; electronic scales; matrix keyboard目录目录1 引言 (1)1.1选题的目的和意义 (1)1.2设计任务 (1)2 硬件电路设计 (1)2.1硬件设计概述 (1)2.2电源电路设计 (1)2.3单片机系统 (2)2.4单片机最小系统设计 (3)2.4.1单片机复位硬件电路设计 (3)2.4.2单片机晶振电路设计 (3)2.5传感器选择 (4)2.6键盘处理方案 (4)2.7液晶显示电路 (4)2.8称重HX711模数转换芯片 (5)2.9超量报警部分选择 (5)3 软件电路设计 (6)3.1 编译软件简介 (6)3.2 PROTUES仿真软件的简单使用 (6)3.3液晶驱动程序设计 (7)3.4系统主程序流程图 (8)3.5 A/D转换启动及数据读取程序设计 (8)3.6显示子程序设计 (9)3.7称重HX711驱动程序设计 (9)4 系统调试 (10)4.1系统硬件调试 (10)4.2系统软件调试 (11)4.3系统调试结果分析 (11)5 结语 (12)致谢 (13)参考文献 (14)附录1 ........................................................... 错误！未定义书签。
附录2 ........................................................... 错误！未定义书签。
2015届电子信息科学与技术（微电子制造工程）专业学士学位毕业论文（设计）1 引 言1.1选题的目的和意义现代电子科学技术水平的飞速提高，单片机系统已经慢慢的渗透到我们生活的各个领域，日常生活中已经随处可见它的身影并起到了非常重要的作用。
单片机让我们进入了智能化电子世界，许多产品已经开始使用单片机进行设计，单片机设计硬件电路设计简单、硬件接口设计方便，单片机具有很多优异的接口，通过单片机设计可以达到很好的效果。
单片机拥有占用的空间不大，能够实现的功能多且运用方面广等特点，传统的电子线路构成的经典系统现在正在以难以想像的速度被取而代之，传统的模拟电路和数字电路正在逐步退出大舞台。
伴随微电子科学技术的飞速发展，市面上的一般的电子秤测量系统难以提供日常生活中人们需要的用途。
要解决改进原来称重系统存在的问题，为了解决生活中各行各业对称重系统功能的不同需求，实现功能多样化，选择多样性。
因此设计具有一定精度、多功能的电子秤满足不同行业的需要是势在必行的。
本次设计主要采用单片机来进行功能实现，压力传感器测量物体，通过A/D 转换芯片转换，系统上具有液晶显示模块。
高精度多功能电子秤的实现必将会大大满足各行各业对称重的需求。
1.2设计任务本系统以单片机作为主控芯片，完成电子秤总量测试和总价格函数计算价格的基本功能。
本设计一共划分为以下四个系统：单片机最小系统、数据采集系统、操作控制系统、供电系统。
单片机的最小系统部分主要有STC89C52和经典复位电路以及晶振电路。
由称重传感器和A/D转换部分来完成数据信号的采集和转换[1]。
这里的传感器主要选用高内阻的电阻应变式传感器和A/D 转换芯片HX711[2]。
对键盘的使用和液晶显示方面的人机控制显示系统这里采用4×4的一个矩阵键盘和液晶显示器。
最终实现0~5Kg 的物体重量测试，能够键入单价（最多可输入9999），实现超量报警。
并能够实现回删、去皮、归零、显示单价（单位：元）和总价（单位：Kg ）等功能。
误差范围在0.003Kg 以内。
2 硬件电路设计2.1硬件设计概述本设计是基于单片机设计的电子称重系统。
该系统是通过压力传感器和模数转换部分、单片机模块、显示模块、键盘控制输入等组成，具体硬件框图如下图所示：图1 系统硬件框图2.2电源电路设计被测物体 压力传感器 信号采集A/D 转换器4*4矩阵键盘输入 超重报警 液晶显示单片机姓名：甘清华论文题目：电子秤的设计与制作系统的电源供电部分选择采用USB端口的+5V电压。
采用USB供电比电池供电更加优秀，电池供电可能会造成工作电压不足，工作不稳定。
如下图所示：图2 电源电路原理图2.3单片机系统单片机选用的是STC89C52，它是包含有ROM/EPROM的一款八位单片机，它硬件结构具备功能部件种类齐全，性能高等优点[3]。
此种芯片组成的最小系统，即可靠、又简单、还很实用。
在单片机STC89C52上接上复位电路和时钟电路就可以组成最小应用系统。
下面是单片机的引脚图和功能特性表：图3单片机引脚图2015届电子信息科学与技术（微电子制造工程）专业学士学位毕业论文（设计）表1 STC89C52功能特性2.4单片机最小系统设计2.4.1单片机复位硬件电路设计本设计采用的是上电复位，系统一旦接入电源，RSET 就置高电平，当RST 被按下后，处理器将会被复位，硬件原理图如下图所示：图4单片机复位电路设计2.4.2单片机晶振电路设计晶振是单片机顺利稳定运作的一个重要部分，作为心脏使得单片机稳定的运行。
单片机的运行速度与系统的晶振的频率有着密不可分的关系，晶振频率越高就会使得系统运作的速度越快[4]。
单片机的晶振电路主要由两个电容并联加上石英晶体或陶瓷振荡器组成，连接单片机输入输出端组成并联谐振电路。
电路如下图所示：图5单片机晶振电路主要功能特性兼容MCS51指令系统256×8bit 内部RAM 32个双向I/O 口8K 可反复擦写Flash ROM 低功耗和空闲掉电模式时钟频率0-24MHz 3级加密位3个16位可编程定时/计数器中断 2个外部中断源共6个中断源 2个读写中断口线2个串行中断 可编程UART 串行通道 软件设置睡眠和唤醒功能姓名：甘清华论文题目：电子秤的设计与制作2.5传感器选择压电传感器（自发电式传感器）是有源传感器的代表。
主要工作原理是当它在受力后会在表面产生电荷的这种压电效应。
压电传感器小巧轻便、结构简单、稳定可靠，主要还是用在动态力学方面，例如加速度和压力的测量。
如果测量静态量和小频率的量，还是比较欠缺的。
因为它的内阻比较高且电缆分布等会对其输出造成影响，对外接电路的要求也教高。
应变式电阻传感器是以应变片为传感器元件的。
主要工作原理就是在发生形变时，其电阻也会跟真发生改变。
该传感器结构简单、灵敏度高，适用于小压力测量。
能够达到本设计所需的要求，完成重量感应。
它具有下面列出的几个特点：（1）有较高的精度，大范围的测量；（2）又轻又小而且结构简单，在实际应用时对工作状态和应力分布不会有大的影响；（3）能够使用时间长且性能既稳定又可靠；（4）频率响应特性好响应时间大概在100ns左右；（5）能够处于各种恶劣的环境条件下工作，无论是温高或强震，甚至化学腐蚀和核辐射也不会影响正常工作；（6）应变片的类别多，成本便宜。
通过比较本设计选择电阻应变式传感器。
以此满足称重量程范围为0～5Kg,且测量误差低于0.003Kg。
由于传感器上方需要放置秤台，考虑超重损坏传感器等因素，所以选用的传感器在保持正常工作情况下，必须承受大于5Kg重量。
