最优控制系统设计

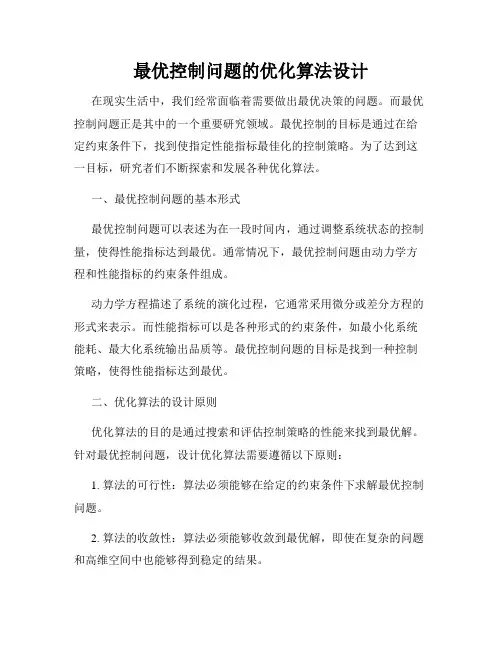

最优控制问题的优化算法设计
最优控制问题的优化算法设计在现实生活中，我们经常面临着需要做出最优决策的问题。
而最优控制问题正是其中的一个重要研究领域。
最优控制的目标是通过在给定约束条件下，找到使指定性能指标最佳化的控制策略。
为了达到这一目标，研究者们不断探索和发展各种优化算法。
一、最优控制问题的基本形式最优控制问题可以表述为在一段时间内，通过调整系统状态的控制量，使得性能指标达到最优。
通常情况下，最优控制问题由动力学方程和性能指标的约束条件组成。
动力学方程描述了系统的演化过程，它通常采用微分或差分方程的形式来表示。
而性能指标可以是各种形式的约束条件，如最小化系统能耗、最大化系统输出品质等。
最优控制问题的目标是找到一种控制策略，使得性能指标达到最优。
二、优化算法的设计原则优化算法的目的是通过搜索和评估控制策略的性能来找到最优解。
针对最优控制问题，设计优化算法需要遵循以下原则：1. 算法的可行性：算法必须能够在给定的约束条件下求解最优控制问题。
2. 算法的收敛性：算法必须能够收敛到最优解，即使在复杂的问题和高维空间中也能够得到稳定的结果。
3. 算法的效率：算法应该具有较高的求解效率，能够在合理的时间内得到满意的结果。
4. 算法的鲁棒性：算法应该对于问题的参数变化和扰动具有一定的鲁棒性，能够适应不同的环境条件。
基于以上原则，研究者们开发了多种优化算法来解决最优控制问题。
三、最优控制问题的常见优化算法1. 数学规划算法：数学规划算法是最优控制问题求解中最常用的方法之一。
它通过建立目标函数和约束条件，并利用数学规划理论和算法来求解最优解。
2. 动态规划算法：动态规划算法是一种通过将原问题分解为子问题来求解最优控制问题的方法。
它具有较高的求解效率和鲁棒性，在一些特定的问题中表现出色。
3. 遗传算法：遗传算法是一种模拟生物进化过程的优化算法。
通过模拟遗传、变异和选择等过程，遗传算法可以在大规模搜索空间中找到最优解。
4. 粒子群优化算法：粒子群优化算法基于群体智能的原理，通过模拟鸟群寻找食物的过程来求解最优控制问题。

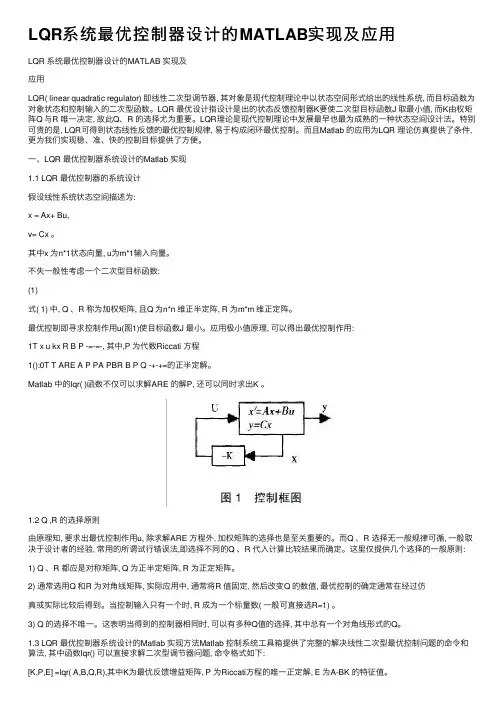

LQR系统最优控制器设计的MATLAB实现及应用
LQR系统最优控制器设计的MATLAB实现及应⽤LQR 系统最优控制器设计的MATLAB 实现及应⽤LQR( linear quadratic regulator) 即线性⼆次型调节器, 其对象是现代控制理论中以状态空间形式给出的线性系统, ⽽⽬标函数为对象状态和控制输⼊的⼆次型函数。
LQR 最优设计指设计是出的状态反馈控制器K要使⼆次型⽬标函数J 取最⼩值, ⽽K由权矩阵Q 与R 唯⼀决定, 故此Q、R 的选择尤为重要。
LQR理论是现代控制理论中发展最早也最为成熟的⼀种状态空间设计法。
特别可贵的是, LQR可得到状态线性反馈的最优控制规律, 易于构成闭环最优控制。
⽽且Matlab 的应⽤为LQR 理论仿真提供了条件,更为我们实现稳、准、快的控制⽬标提供了⽅便。
⼀、LQR 最优控制器系统设计的Matlab 实现1.1 LQR 最优控制器的系统设计假设线性系统状态空间描述为:x = Ax+ Bu,v= Cx 。
其中x 为n*1状态向量, u为m*1输⼊向量。
不失⼀般性考虑⼀个⼆次型⽬标函数:(1)式( 1) 中, Q 、R 称为加权矩阵, 且Q 为n*n 维正半定阵, R 为m*m 维正定阵。
最优控制即寻求控制作⽤u(图1)使⽬标函数J 最⼩。
应⽤极⼩值原理, 可以得出最优控制作⽤:1T x u kx R B P -=-=-, 其中,P 为代数Riccati ⽅程1():0T T ARE A P PA PBR B P Q -+-+=的正半定解。
Matlab 中的lqr( )函数不仅可以求解ARE 的解P, 还可以同时求出K 。
1.2 Q ,R 的选择原则由原理知, 要求出最优控制作⽤u, 除求解ARE ⽅程外, 加权矩阵的选择也是⾄关重要的。
⽽Q 、R 选择⽆⼀般规律可循, ⼀般取决于设计者的经验, 常⽤的所谓试⾏错误法,即选择不同的Q 、R 代⼊计算⽐较结果⽽确定。
这⾥仅提供⼏个选择的⼀般原则:1) Q 、R 都应是对称矩阵, Q 为正半定矩阵, R 为正定矩阵。
最优控制理论与系统第三版课程设计
最优控制理论与系统第三版课程设计设计背景与意义最优控制理论是现代控制领域的核心内容之一，它是将优化理论和控制理论有机结合的产物。
在工程实践中，最优控制理论被广泛应用于机械、航空、航天、自动化等领域中的复杂系统控制问题。
本次课程设计旨在通过实践，让学生更深入地理解最优控制理论的基本概念、设计方法和应用技巧，提高学生的实际操作能力和综合素质。
课程设计内容一、案例说明本次课程设计将以某飞行器为例，通过设计控制器的方式使其达到最优控制，也就是最大速度的情况下最小燃料消耗。
并根据实际系统反馈对设计的控制器进行调整优化。
二、设计流程1.建立系统模型将飞行器的状态和控制变量建立数学模型。
2.确定控制器类型选择合适的最优控制理论与方法，设计控制器。
3.模拟仿真使用Simulink软件进行模拟仿真，通过寻找最优控制策略使系统达到最优状态。
4.设计实验结合实际情况，设计并开展实验证明最优控制的效果。
三、实验要求1.独立完成实验设计、设置，唯一限制条件是实验所需资源不能超出课程要求。
2.实验完成过程中，重视记录和总结。
需要书写详细的实验报告，对实验过程、数据和分析进行说明。
3.需要根据实验结果进行总结思考，对设计控制器的方法、控制效果进行讨论。
四、实验日期本次课程设计将于X月X日开始，为期X周。
其中，模拟仿真时间1周，实验设计设置时间2周，实验完成并提交实验报告1周。
总结最优控制理论与系统课程设计是系统控制理论与工程实践的结合，是培养学生控制设计能力和解决实际问题能力的有效途径。
通过本次设计，学生将深入掌握最优控制手段，提高了实践能力，为未来工作和学习奠定了坚实基础。
最优控制课程设计报告
液体搬送过程中的液面振动控制问题第一章前言在铸造行业的浇铸过程中，溶液的浇铸是一项非常危险的作业。
由于溶液温度的降低会影响铸件的品质，所以要求浇铸过程要在最短时间内完成。
因此，要求浇铸行业向自动化、高速化方向发展。
当前，铸造行业中大多采用铸件在生产线上移动的浇铸系统。
由于铸件经常处于频繁地加速起动和减速制动过程中，导致溶液激烈振动、甚至从铸件中溢出的现象发生。
这不仅给生产带来危险，而且也会导致铸件的质量下降。
同时，剧烈的运动还会造成铸模破损，从而使铸件报废。
针对以上问题，我们希望开发一种高速浇铸系统，在铸件快速移动的过程中，通过对生产线拖动电机的电压控制，达到对溶液液面的振动进行控制的目的，从而使液面不仅在运动停止时不产生振动，而且在整个运动过程中也保持平稳。
关于液面振动的控制问题，文献[1]建立了液体的一次振子模型，并对该侍服系统利用二次评价函数及加权的方法求出了最优控制信号。
文献[2]针对长方体的容器，建鲁棒控制器，实现了对液面振动的控制。
立了液体的振子模型，设计了一种H本论文以振动液体为控制对象，首先利用拉格朗日法推导出描述液体振动的数学模型，并利用不同波形的输入电压信号进行了仿真计算，从而了解了铸件在运动过程中液体的振动特性及规律。
在此基础上，通过给出系统评价函数，利用FR（Fletcher-Reeves）法计算该非线性系统的最优输入。
仿真结果表明，控制结果是令人满意的。
但是，本论文只对开环系统进行了分析。
若考虑抗干扰等问题，则应设计闭环反馈控制器，采用PID控制器或其他方法（例如极点配置法）进行控制。
这些工作将在今后着手进行。
第二章概述2.1 自动控制理论的发展自动控制是指应用自动化仪器仪表或自动控制装置代替人自动地对仪器设备或工业生产过程进行控制，使之达到预期的状态或性能指标[1]。
对传统的工业生产过程采用自动控制技术，可以有效提高产品的质量和企业的经济效益。
对一些恶劣环境下的控制操作，自动控制显得尤其重要。
最优控制问题的鲁棒控制算法设计
最优控制问题的鲁棒控制算法设计最优控制问题作为控制理论的重要研究领域，涉及到在给定约束条件下，寻找使性能指标最优化的控制策略。
然而，现实中的控制系统常常会受到参数的不确定性和外部干扰的影响，这就需要设计一种鲁棒控制算法，以提高控制系统的稳定性和鲁棒性。
一、最优控制问题简介最优控制问题是研究在给定约束条件下，求解性能函数最优的控制策略的问题。
在控制理论中，最优控制可以分为静态最优控制和动态最优控制，其中动态最优控制又分为无模型和具有模型的控制。
静态最优控制是指在给定约束条件下，通过调节系统的输入使得性能指标最优化。
常用的方法有变分法、极大极小原理等。
动态最优控制则考虑到系统的动力学特性，通过在一段时间内控制系统的状态变量，使得性能指标在这段时间内最优化。
无模型的动态最优控制主要采用最优控制算法，如最优化理论、线性二次型控制等；具有模型的动态最优控制则使用最优化理论中的动态规划方法。
二、鲁棒控制算法设计鲁棒控制算法是为了应对控制系统中的参数不确定性和外部干扰而设计的一种控制策略。
它能够使得控制系统不受扰动的影响，保持稳定性和性能。
1. H∞控制算法H∞控制是一种常用的鲁棒控制算法，它通过优化系统的H∞性能指标来设计控制器。
H∞控制的基本思想是在系统的输入和输出之间引入一个H∞范数，以保证系统对内外干扰的鲁棒性。
2. μ合成算法μ合成算法是一种基于频率域的鲁棒控制算法，它通过优化系统的鲁棒稳定裕度指标来设计控制器。
μ合成算法首先确定系统的不确定性范围，然后通过搜索合适的控制器来最小化系统对不确定性的敏感度。
3. 小波神经网络算法小波神经网络是一种结合小波分析和神经网络的算法，它可以有效地应对控制系统中的不确定性和非线性。
小波神经网络算法通过训练网络的权重和阈值来实现控制系统的稳定性和鲁棒性。
三、鲁棒控制算法的应用鲁棒控制算法在实际控制系统中有着广泛的应用。
下面以飞行器控制系统为例，说明鲁棒控制算法的应用。
控制系统的优化与设计研究
控制系统的优化与设计研究一、控制系统的基础概念控制系统是指通过测量和对比来实现目标的系统。
控制系统的主要组成部分包括传感器、执行器、控制器和反馈回路。
在实际应用中，控制系统通常用于自动化生产、交通运输、环境监控和激光加工等领域。
二、控制系统的优化理论控制系统的优化是指对控制系统中的各个部分进行优化，以达到系统的最佳性能。
优化控制系统涉及到几个重要的参数或指标，其中包括稳定性、响应时间、稳态误差等方面。
控制系统的优化理论包括了线性控制理论、模糊控制理论、神经网络控制理论等。
其中，线性控制理论是目前应用最广泛的控制理论。
线性控制理论主要应用于动态系统的稳定性分析和控制，例如只有一个变量的系统，如温度或压力等系统。
同时，模糊控制理论也是一种重要的控制理论，其适用于非线性系统，对噪音、死区等因素的影响有很好的鲁棒性。
模糊控制理论能够对系统进行非线性建模，提高系统的稳定性、鲁棒性和控制性能。
神经网络控制理论在控制系统中也得到了广泛的应用，该理论通过仿真网络以及对实际系统的学习来进行建模和控制。
它可以对非线性系统进行建模、控制和优化设计，提高系统的稳定性和响应速度等性能。
三、控制系统的设计方法控制系统的设计方法是实现系统优化性能的重要手段，主要包括系统建模、控制器设计和参数确定等阶段。
1、系统建模控制系统的建模是控制系统设计中的关键步骤，主要包括数学建模和仿真模拟两种方法。
数学建模方法主要通过分析系统的动态特性和控制对象，建立系统的数学模型。
仿真模拟方法则是通过建立系统的仿真模型，对系统的运行过程进行模拟和验证，以实现系统的优化设计和控制。
2、控制器设计控制器是控制系统中的核心部分，通过控制器的调整和设计实现系统的控制。
控制器设计方法主要包括PID控制器、自适应控制器和最优控制等方法。
PID控制器是最常用的控制器，在控制系统中应用最为广泛。
自适应控制器则是结合随机补偿或者模型参考自适应技术进行设计，可以在控制过程中实时调整参数，从而保证系统具有良好的稳定性和复杂性。
最优控制理论与系统第三版教学设计 (2)
最优控制理论与系统第三版教学设计课程简介本课程是介绍最优控制理论与系统的基础知识，主要包括状态空间法、优化控制、最优化方法、动态规划等方面的内容。
前置知识•线性代数•微积分学•控制理论基础•Matlab编程基础教学目标•掌握最优控制基本知识和方法；•理解状态空间模型和其在控制系统中的应用；•熟悉优化方法，如最小二乘、线性规划、非线性规划等；•掌握动态规划的基本概念和应用。
教材《最优控制理论与系统第三版》韩子昂，陈锡文著教学内容第一章引言•课程简介•教材介绍第二章状态空间法•模型描述–动态系统与状态方程–状态变量与状态空间•基本概念–可观性与可控性–稳定性判据第三章优化控制•范畴与概念•线性二次型调节器–离散时间系统–连续时间系统•数字计算算法第四章最优化方法•最小二乘问题•线性规划问题•非线性规划问题第五章动态规划•基本概念•离散时间动态规划–最优子结构–递推式的建立–递推法解决离散时间动态规划问题•连续时间动态规划第六章总结与测试•课程总结•测试与准备教学方法•课堂讲授：通过理论讲解，引导学生了解控制原理，在讲解过程中会有举例和计算操练。
•组织讨论：通过设计控制问题，组织学生进行讨论并解决实际问题。
•课外作业：课堂讲授之后，要求学生完成作业，加深对理论知识的理解和掌握。
考核方式•课堂测试：考察学生掌握情况，包括课堂讲解内容和作业题目。
•期末考试：考查学生对整个课程的掌握程度，考试形式为书面考试和机试。
参考文献•韩子昂，陈锡文. 最优控制理论与系统第三版[M]. 科学出版社, 2016.•余志豪. 最优控制理论与应用[M]. 北京大学出版社, 2002.•Bryson, A. E., & Ho, Y. C. (1975). Applied optimal control: optimization, estimation, and control[M]. CRC press.。
最优控制问题的鲁棒H∞控制设计
最优控制问题的鲁棒H∞控制设计最优控制理论在工程系统控制中具有重要的应用价值。
然而，传统的最优控制方法在系统模型存在不确定性或外部干扰的情况下可能无法有效应对。
为了克服这一问题，鲁棒控制方法被引入到最优控制中，并且在实际应用中取得了显著的成果。
本文将探讨最优控制问题的鲁棒H∞控制设计方法及其应用领域。
一、鲁棒控制概述鲁棒控制是一种针对不确定性或外部干扰具有克服能力的控制方法。
其目标是在不确定性环境中实现系统稳定性和性能要求。
最常见的鲁棒控制方法之一是H∞控制，该方法通过优化问题来设计控制器，以抑制系统中不确定性的影响。
二、最优控制问题最优控制问题旨在通过选择最佳控制策略来实现系统的最优性能。
在没有不确定性时，可以使用动态规划、变分法等方法求解最优控制问题。
然而，在实际应用中，系统往往存在参数不确定性或外部干扰，导致最优控制问题变得更加复杂。
因此，需要引入鲁棒控制方法来解决这些问题。
三、鲁棒H∞控制设计方法鲁棒H∞控制方法是一种常用的鲁棒控制方法，其基本思想是在保证系统稳定性的前提下，优化系统对外部干扰的抑制能力。
鲁棒H∞控制设计问题可以被描述为一个优化问题，目标是最大化系统的H∞性能指标，并且确保控制器对系统模型不确定性具有鲁棒性。
为了实现鲁棒H∞控制设计，可以采用两种常用的方法：线性矩阵不等式（LMI）方法和基于频域分析的方法。
LMI方法通过求解一组线性矩阵不等式来得到控制器参数，从而实现系统的鲁棒H∞控制设计。
基于频域分析的方法则通过频域特性分析来设计控制器，以实现系统对不确定性的鲁棒性。
四、鲁棒H∞控制设计的应用领域鲁棒H∞控制设计方法在工程领域有广泛的应用。
它可以应用于飞行器姿态控制、机器人控制、智能电网控制等多个领域。
以飞行器姿态控制为例，鲁棒H∞控制设计可以有效提高飞行器对外部干扰的鲁棒性，并且保证姿态跟踪性能。
在机器人控制领域，鲁棒H∞控制设计可以提高机器人对环境不确定性的抑制能力，以实现精确的轨迹跟踪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
要求电动机在 t f 时间内，从静止状态起动，转 过一定的角度θ后停止，即有:
(0) 0, (t f ) 0,
t f dt
t0
在时间[0，t f ]内，使电枢绕组上的损耗为最
小，即最优控制问题表示为：
J
tf 0
RI
2 a
dt
式中 I a 为最小电枢电流；R为绕组电阻。
将上述最优控制问题，写为典型形式：
式中，u为控制作用，矩阵R，Q 称为权
矩阵，在最优化过程中，它们的组成将对X 和u施加不同的影响。
③线性伺服器问题：
如果要求给定的系统状态X跟踪或者尽
可能地接近目标轨迹 X d ，则问题可公式
化为:
J
1 2
tf t0
[(X
X
d
)T
Q(X
X
d
)]dt
J为极小值。
除此之外，还有最小能量问题、最小 燃料问题等等。
设状态变量 1(t) （转角），2 (t) （角
速度），令：
u(t)
J • d
dt CM
Ia
ML CM
则状态方程为：X(t) AX(t) Bu(t)
式中：
X
(t
)
12((tt)),
A
0 0
10, B
0
CM
J
初始状态给定为： 1 (0) 0, 1 (t f ) 终点状态给定为： 2 (0) 0, 2 (t f ) 0
已知：控制系统的最优性能指标为
J tf [X(t),u (t),t]dt t0
附加约束为系统方程
X(t) f [X(t),u(t),t]
以及对应的边界条件（如给定初始条 件 X(t0 ) X0 ），求控制作用u(t)，使性能指 标J极小。
* 求解：对这种问题应用古典变分法， 作为其扩展的极大（或极小）值原理，或 者用动态规划方法来解决。
* 另一方面，近年来，由于对系统控制质量的要 求越来越高，和计算机在控制领域的应用越来越 广泛，所以最优控制系统受到很大重视。
* 最优控制的目的是使系统的某种性能 指标达到最佳，也就是说，利用控制作 用可按照人们的愿望选择一条达到目标 的最佳途径（即最优轨线），至于哪一 条轨线为最优，对于不同的系统有不同 的要求。而且对于同一系统，也可能有 不同的要求。
例如在机床加工中可要求加工成本最低为最优； 在导弹飞行控制中可要求燃料消耗最少为最优； 在截击问题中可选时间最短为最优等等。 因此，最优是以选定的性能指标最优为依据的。 * 一般来讲，达到一个目标的控制方式很多， 但实际上的经济、时间、环境、制造等方面有各 种限制，因此可实行的控制方式是有限的。
当需要实行具体控制时，有必要选择某 一控制方式。
给定：始点与终点的时间固定，状态自由。 要求确定控制作用u(t)，使性能指标:
J [X(t), t] t f t f [X(t), u(t), t]dt
t0ห้องสมุดไป่ตู้
t0
达到极小值。 由上述最优控制的提法知，约束方程为
J
tf t0
dt
tf
t0;
[X(t),u(t),t] 1
②线性调节器问题：
给定一个线性系统，设计目标为保持 平衡状态，而且系统能够从任何初始状态 恢复到平衡状态。
J 1 t f X T Q Xdt 2 t0
式中 Q为对称的正定矩阵。
或者:
J 1 t f [XT QX uT Ru]dt 2 t0
性能指标J在数学上称为泛函，而在控 制系统术语中称为损失函数。通常，在实 际系统中，特别是在工程项目中，损失函 数的确定很不容易，需要多次反复。
性能指标的选择:
性能指标J是一个标量，在最优控 制中它代替了传统的设计指标，如最大 超调量、阻尼比、幅值裕度和相位裕度。 适当选择性能指标，使系统设计符合物 理上的标准。////
§4.1 最优控制的基本概念 §4.2 无约束最优控制的变分方法 §4.3 线性调节器问题 *§4.4 受约束最优控制的极小值原理 *§4.5 最小时间系统的控制问题
§4.1 最优控制的基本概念
在古典控制理论中，反馈控制系统的传统设 计方法有很多局限性，其中最重要的缺点是:
* 方法不严密，大量地依靠试探法。这种设计方 法对于多输入-多输出系统以及复杂系统，不能 得到令人满意的设计结果。
除特殊情况外，最优控制问 题的解析解都是较复杂的，以至 必须求其数值解。
但必须指出，当线性系统具 有二次型性能指标时，其解就可 以用整齐的解析形式表示。
* 必须注意，控制作用u(t)不 像通常在传统设计中那样被称 为参考输入。当设计完成时， 最优控制u(t)将具有依靠输出 量或状态变量的性质，所以一 个闭环系统是自然形成的。
即性能指标既要能对系统作有意义 的估价，又要使数学处理简单，这就是 对于给定的系统很难选择一个最合适的 性能指标的原因，尤其是对于复杂系
统，更是这样。
性能指标已有了如下几种公式化的形式:
①最短时间问题：
在最优控制中，一个最常遇到的问题是 设计一个系统，使该系统能在最短时间内从 某初始状态过渡到最终状态。此最短时间问 题可表示为极小值问题。
性能指标函数为最小，即：
J t f R[u(t) M L ]2 dt
0
CM
为最小。
§4.2 无约束最优控制的变分方法
所谓无约束，是指控制作用u(t)不受不等 式的约束，可以在整个r维向量空间中任意 取值.
一、古典变分法 无约束最优控制的提法： 已知受控系统的状态方程是: X f (X, u, t) 在 [t0 ,t f ] 范围内有效，式中，X为n维状 态向量，u为r维控制向量。这是等式约束。
最优控制的实现问题: * 如果系统不可控，则系统最
优控制问题是不能实现的。
* 如果提出的性能指标超出给 定系统所能达到的程度，则系统 最优控制问题同样是不能实现的.
例4.1 电枢控制的他激直流电动机动态方程为:
J
d
dt
ML
CM Ia
式中，M L 为恒定负载转矩，J为转动惯量；I a 为
电枢电流； 为电机的角速度； CM 为转矩系数。
考虑这些情况，引入控制的性能指标 概念，使这种指标达到最优值（指标可以 是极大值或极小值）就是一种选择方法。 这样的问题就是最优控制。
但一般来讲不是把经济、时间等方面的 要求全部表示为这种性能指标，而是把其中 一部分用这种指标来表示，其余部分用系统 工作范围中的约束来表示。
将上面的 思想用数学形式表达如下：
