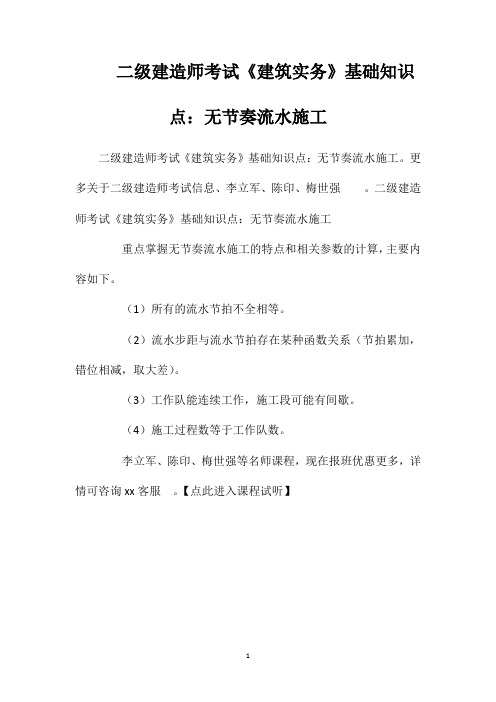

二级建造师考试《建筑实务》基础知识点：无节奏流水施工
重点掌握无节奏流水施工的特点和相关参数的计算，主要内容如下。
（1）所有的流水节拍不全相等。
（2）流水步距与流水节拍存在某种函数关系（节拍累加，错位相减，取大差）。
（3）工作队能连续工作，施工段可能有间歇。
（4）施工过程数等于工作队数。
李立军、陈印、梅世强等名师课程，现在报班优惠更多，详情可咨询xx客服。
【点此进入课程试听】
1。
流水施工公式
★流水施工公式★
1（等节奏）流水施工公式：工期T =（m+n-1）k +∑G-∑C。
2（异节奏）流水施工公式：同上↑
3（无节奏）流水施工公式：工期T = ∑k +∑t n+∑G-∑C。
★无节奏工期T =（k1+k2+…）+（最后一列工序数相加）+题干中滞后时间-题干中提前时间。
1、（等节奏流水施工：步距k =t节拍！）
2、（异节奏流水施工：步距k = 最小公约数！）
3、（无节奏流水施工：步距k = 同列数累加，异列数错位相减，取大差）（正值）。
注：m----施工区段数； n----施工工序数；t----流水节拍（工作用时）； k----流水步距（时间间隔）→k= t流水节拍的最小公约数！
∑k--k1+k2+…；∑t n--最后一列工序数相加；∑G--题干中滞后时间；∑C--题干中提前时间；
（韩氏解读）
2013.6.29。
节奏流水施工 PPT
无节奏流水施工
一、有节奏流水的回顾 ➢ 全等节拍的流水
➢ 成倍节拍的流水 ➢ 异节拍流水
无节奏流水施工
二、无节奏流水的提出
➢ 无节奏流水在保证施工工艺、满足施 工顺序要求的前提下，按照一定的计算 方法确定相邻专业工作队之间的流水步 距，使相邻的专业工作队在开工时间上 最大限度地、合理地搭接起来
流水节拍及施工段
施工过程 ①
②
③
④
⑤
Ⅰ３２ ２ ４ ３
Ⅱ１３ ５ ３ １
Ⅲ２１ ３ ５ ２
Ⅳ４２ ３ ３ １
Ⅴ３４ ２ １ ２
无节奏流水施工
（Ｂ）解题步骤：
（1）计算流水步距（累加斜减取大差） Ⅰ：．．3．．．5．．．7 ．．．11 ．．．14 ．．．
kⅠ.Ⅱ = 4 d Ⅱ：．．1．．．4．．．9 ．．．12 ．．．13 ．．．
4
3
2
无节奏流水施工
例题（Ａ）
解题步骤： （一）累加数列
A：．．3 ．．5 ．．6 B：．．2 ．．5 ．．7 C：．．1 ．．4 ．．6 D：．．2 ．．6 ．．9
．．10 ．．10 ．．9 ．．11
无节奏流水施工
例题（Ａ）
解题步骤：
（二）计算流水步距（错位相减取大差）
（1）求KA.B 3 ． 5 ．6 ．．10
无节奏流水施工
八、课后作业布置
《建筑工程施工组织管理》
P37 习题4、5
感谢您的聆听！
无节奏流水施工
三、无节奏专业流水的特点
➢ 每个施工过程在各施工段上的流水节拍不相等， 而且无变化规律； ➢ 在大多数情况下，流水步距彼此不等，而且流水 步距与流水节拍之间存在某种函数关系； ➢ 每个专业工作队都能连续作业，而施工段上可能 有空闲；
无节奏流水施工
（二）非节奏流水施工非节奏流水施工是指在组织流水施工时，全部或部分施工过程在各个施工段上的流水节拍不相等的流水施工。
这种施工是流水施工中最常见的一种。
1. 非节奏流水施工的特点（1）各施工过程在各施工段的流水节拍不全相等；（2）相邻施工过程的流水步距不尽相等；（3）专业工作队数等于施工过程数；（4）各专业工作队能够在施工段上连续作业，但有的施工段之间可能有空闲时间。
2. 流水步距的确定在非节奏流水施工中，通常采用累加数列错位相减取大差法计算流水步距。
由于这种方法是由潘特考夫斯基（译音）首先提岀的，故又称为潘特考夫斯基法。
这种方法简捷、准确，便于掌握。
累加数列错位相减取大差法的基本步骤如下：（1）对每一个施工过程在各施工段上的流水节拍依次累加，求得各施工过程流水节拍的累加数列；（2）将相邻施工过程流水节拍累加数列中的后者错后一位，相减后求得一个差数列；（3）在差数列中取最大值，即为这两个相邻施工过程的流水步距。
【例445】某工程由3个施工过程组成，分为4个施工段进行流水施工，其流水节拍（天）见表441，试确定流水步距。
施工过程I: 2 , 5 , 7, 8施工过程U: 3 , 5 , 9, 11施工过程山：3 , 7 , 9, 11（2）错位相减求得差数列：I 与II: 2,5,7,8-)3,缶9,112、2,2,-1--1111 与lib 3,5,9’11-)3,7,9,113,2*2>2、-11（3）在差数列中取最大值求得流水步距：施工过程1与JU伺的流水步距：心=max[2,2^-l-ll>2 （天）杠过程II与岐宜的流水步距：max[3,2^2-11] =3 （天）3. 流水施工工期的确定流水施工工期可按公式（448 ）计算:T = + 工7 +YG -（4. 4.8）式中：T —-流水施工期一各施工过程（或专业工作队）之间》定水步距之和，—最后一个施工过程（或专业工作队）在各施工段流水节拍之和，T 织间歇吋间之和；—工艺间歌时间之和；—前插入时间之憩。
投资建设项目管理师综合辅导：无节奏专业流水

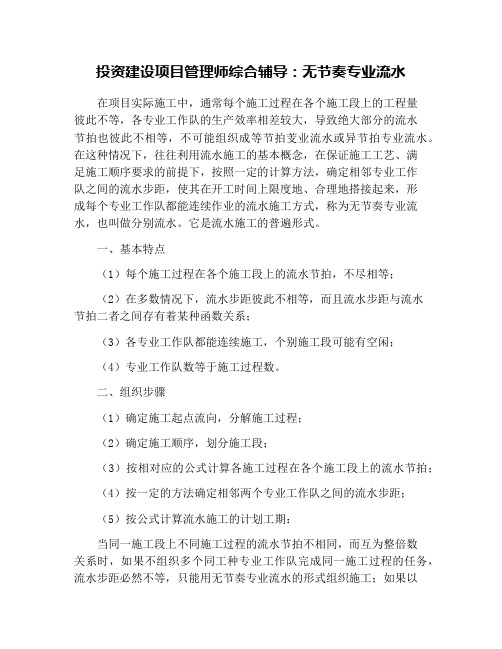

投资建设项目管理师综合辅导：无节奏专业流水在项目实际施工中，通常每个施工过程在各个施工段上的工程量彼此不等，各专业工作队的生产效率相差较大，导致绝大部分的流水节拍也彼此不相等，不可能组织成等节拍芰业流水或异节拍专业流水。
在这种情况下，往往利用流水施工的基本概念，在保证施工工艺、满足施工顺序要求的前提下，按照一定的计算方法，确定相邻专业工作队之间的流水步距，使其在开工时间上限度地、合理地搭接起来，形成每个专业工作队都能连续作业的流水施工方式，称为无节奏专业流水，也叫做分别流水。
它是流水施工的普遍形式。
一、基本特点（1）每个施工过程在各个施工段上的流水节拍，不尽相等；（2）在多数情况下，流水步距彼此不相等，而且流水步距与流水节拍二者之间存有着某种函数关系；（3）各专业工作队都能连续施工，个别施工段可能有空闲；（4）专业工作队数等于施工过程数。
二、组织步骤（1）确定施工起点流向，分解施工过程；（2）确定施工顺序，划分施工段；（3）按相对应的公式计算各施工过程在各个施工段上的流水节拍；（4）按一定的方法确定相邻两个专业工作队之间的流水步距；（5）按公式计算流水施工的计划工期：当同一施工段上不同施工过程的流水节拍不相同，而互为整倍数关系时，如果不组织多个同工种专业工作队完成同一施工过程的任务，流水步距必然不等，只能用无节奏专业流水的形式组织施工；如果以缩短流水节拍长的施工过程，达到等步距流水，就要在增加劳动力没有问题的情况下，检查工作面是否满足要求；如果延长流水节拍短的施工过程，工期就要延长。
所以，到底采取哪一种流水施工的组织形式，除要分析流水节拍的特点外，还要考虑工期要求和项目经理部自身的具体施工条件。
任何一种流水施工的组织形式，仅仅是一种组织管理手段，其最终目的是要实现企业目标——工程质量好、工期短、成本低、效益高和安全施工。
非节奏性专业流水
【解】根据题设条件该工程只能组织无节奏流水施工。 1、求流水节拍的累加数列 A：3，5，7，11 B：1，4，9，12 C：2，3，6，11 D：4，6，9，12 E：3，7，9，10 2、确定流水步距 （1）KA.B 3，5，7，11
－ ) 1，4，9，12 ———————————
3， 4 3，2，-12 ∴ KA.B = 4天 （2）KB.C
2、流水施工的科学性和技术经济效果的实质是（ ）D
A.实现了机械化生产 B.合理利用了工作面 C.合理利用了工期 D.实现均衡连续施工
3、某工程有三个施工过程，各自的流水节拍分别为6d、4d、 2d则组织流水施工时，流水步距为（ ） 2 4、为有效的组织流水施工，施工段的划分应遵循的原则是( )
A．各施工段上同一专业工作队所消耗劳动量大致相等. B．各施工段上的工作面满足劳动力和机械布置优化组织的 要求. C．施工过程数大于或等于施工段数 D．流水步距必须相等 E．流水节拍必须相等 [答案]A、B
3， 5，7，10
－） 2，4， 5，7
3，3，3， 5，-7
3）确定流水步距 因流水步距等于错位相减所得结果中数值最大者，故有
KA，B=max｛4，3，2，1，-14｝=4天 KB，C=max｛3，4，5，7，-10｝=7天 KC，D=max｛3，3，3，5， -7｝=5天
织无节奏流水的关键就是正确计算流水步距。
4、绘制流水施工进度表（图样）
绘制流水施工进度表步骤演示
施工 施工
施工进度
过程 队号 2 14 Ⅰ
模Ⅱ
6 2
8 10 12 14 16 18 20 22 4 5
Ⅲ
3
6
1
3
6
1 23 4 5 6
使用潘特考夫斯基法应对无节奏流水施工
使用潘特考夫斯基法应对无节奏流水施工所有的工程组织，基于安全、质量、工期、造价等原因，都应该走专业化道路，没有条件创造条件也应当组织流水作业。
由于现实的原因，无节奏流水作业是组织施工的主要形式。
而在组织流水施工前，确定流水步距是无节奏流水施工的关键。
一、组织无节奏流水施工的前提条件1.工作面等条件，允许各个专业队在各个施工段上连续作业；2.每个施工过程只组建一个专业队。
满足上述条件，即可组织流水施工。
具体实施过程中，产生的结果可能是：1.同一施工段在前后施工过程，可能有间隔时间，也可能有机动时间；2.各个施工过程在各个施工段上的流水节拍不全相等；3.为了便于管理，每个施工段上的小工期，用定额框死。
以上是一个有3个施工过程，4个施工段的无节奏流水施工图。
灰色是该工程的2个流水步距。
由图可见，该工程K1=5，K2=4。
