TCL(HiD34276PB)数字窗使用说明书
TCL红日系列说明书
TCL红日系列说明书
1、使用遥控器的时候，需要将遥控器的指向对准电视机的感应窗，如果有物品横在遥控器和感应窗之间，那么就会影响到电视机的使用，因此在电视机感应窗和遥控器之间最好不要放置任何物品，一面阻碍电视机的正常操作。
2、如果直接将电视遥控器放在阳光直射的位置，放置的位置热力过大就会使遥控器出现变形的现象。
3、遥控器在使用过程中不要让其受到剧烈的振动，同时也不能够将液体溅射到遥控器上，遥控器放置的位置最好不要将其放在湿度高的地方。
4、遥控器的主机直接放置在阳光下直射，这时使用到的遥控器操作面板可能就会失灵，这时我们就需要改变遥控器和电视机的角度，保证遥控器能够正常进行使用控器使用说明-如何搜台。
5、电视机在最初使用的时候都需要先进行搜台，这时首先要按下电视遥控器上的“主页”通过按下按键进入到电视机主页中，通过导航按键，选择好“外接设备”这一项，通过遥控器上的“信源”按键，选择“模拟电视”电机确定进入。
6、在电视的功能菜单中选择好相应的“频道设置”这一按键，之后就会进入到自动搜台的设置中。
7、完成了以上步骤之后，电视机就会自动的进入到自动搜台设置了，这时候电视就会自动进行搜台。
显示屏使用说明书
1.2 屏体功率和电流的计算
1.2.1 总开关选择说明: 整屏总功率/线电压(380)×安全系数(1.5) = 所选开关电流值 单个箱体漏电流×箱体数×系数(1.5) = 所选开关的总漏电流 标准箱体的 P16 和 P20 的全彩屏,单个箱体的漏电流为 2 毫安； 1.2.2 分开关的选择说明: 本开关所控制屏体的总电流×安全系数(1.5)=分空气开关的电流值 1.2.3 总线的选择说明: 整屏的总功率/线电压(380)/每平方毫米安全载流量×安全系数(1.5)＝总线的截 面积 1.2.4 一般铜线安全计算方法是： 2.5 平方毫米铜电源线的安全载流量－－28A 4 平方毫米铜电源线的安全载流量－－35A 6 平方毫米铜电源线的安全载流量－－48A 10 平方毫米铜电源线的安全载流量－－65A 16 平方毫米铜电源线的安全载流量－－91A 25 平方毫米铜电源线的安全载流量－－120A
硬件配置
CPU: 奔腾双核 2.0G 以上.硬盘 250G 以上 主板:3 个 PCI 插槽，1 个 PCI-E 插槽，1 个 com 口 内存:2G 显卡:GF9400 以上 相关软件 微软公司的媒体播放器(MediaPlayer)--必须安装 OFFICE2003--如需 WORD 文件必须安装 RealPlayer--如需播 RealPlayer 文件必须安装 安装相应的视频解码器
图 1-2
如图 1-2 所示，红色的卡是显卡，安装在 PCI-E 插槽里。绿色的卡是发送
数字屏使用说明书
数字屏使用说明书
一、 功能说明：
A: DDDD 倒计时 HH:MM:SS 倒计时。
B: DDDD 正计时 HH:MM:SS 正计时。
C: DDDD 倒计时 HH:MM:SS 正常时钟。
正计时范围为0000 00:00:00到9999 23:59:59，倒计时范围为9999 23:59:59到0000 00:00:00。

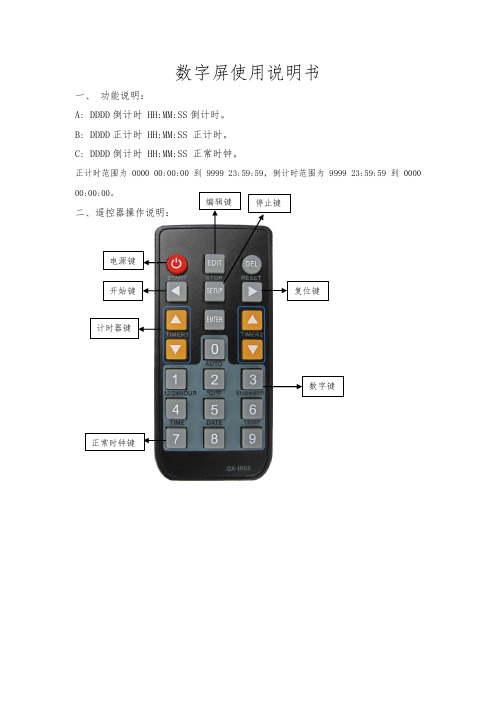

二、遥控器操作说明：
电源键
开始键 计时器键
编辑键 停止键 复位键
数字键
正常时钟键
三，遥控器操作步骤
1，DDDD 倒计时 HH:MM:SS 倒计时 2，DDDD 正计时 HH:MM:SS 正计时。
3，DDDD 倒计时 HH:MM:SS 正常时钟
（ 5秒钟之后倒计天数将-1天）
输入您所需要的倒计时间，如100天 则输入0100 23:59:59
按键保存按键或开始倒计时，每24小时，天数-1 输入您所需要的正计时间，如100天 则输入0100 23:59:59 按键保存按键或开始倒计时，每24小时， 天数+1 输入您所需要的倒计天数（如100天，则前四位输入0100）以及当前时间（如23:59:55。
） 按键保存
按键开始DDDD 倒计时 HH:MM:SS 正常时。
TCL868数字程控用户交换机 说明书
TCL 电视说明书
WIRED
MICROPHONE
Microphone Use and Placement
Please note that micing techniques are a matter of personal preference. These are merely guidelines to assist in the placement of the microphone to gain optimal performance.
Acoustic Guitar
பைடு நூலகம்
Place mic 6-12 from where finger board joins the body.
Standard Placement & Use Guidelines
1. Always point the microphone at the desired source of sound, and away from any unwanted sources.
Impedance: . . . . . . . . . . Low-Z balanced (300 Ohms)
Sensitivity: Open Circuit Voltage: . . . 2.9 mV/Pascal @ 1.0kHz Power Level:. . . . . . . (0 dB=1mW/pascal) -51.5 dB
Cymbals
Place microphone one to two feet above the top of cymbals.
High-Hat
Place 5 inches above outside edge at a 45° down angle.
led显示屏控制系统使用手册_图文(精)
第一章LED 控制系统硬件部分第一节概述1.1.1 同步系统快速使用流程图解◆外置式同步控制系统连接示意图：◆进入控制软件：◆设置LED 控制设备对话框具体描述：◆发送卡设置部分【屏体显示】调整屏体的亮度，范围1-256。
【图像输出区域】调整显示器模式，根据显示器的分辨率选择。
指定显示器上的内容的区域要在LED 大屏上显示。
【屏体旋转】显示器上的显示内容在LED 大屏上旋转，旋转角度分别为0℃，90℃，180℃，270℃。
【定时指令】指定时间进行相应的操作。
◆接收卡设置部分在进入接收卡的设置之前，先了解接收设置界面上的各项内容是非常必要的，能让用户更好的了解控制系统，从而使操作更简单，快捷。
【屏幕选项】设置单块接收卡的基本参数。
【LED驱动芯片】接收卡所带LED 屏体驱动芯片型号。
主要支持的驱动芯片型号为：MBI5026/TB62726, MBI5027, MBI5030, MBI5039, 74HC595, LPD6803,DM413, MBI5042, MBI5020 【帧同步模式】可以使电脑与LED 显示屏有相同的刷新率。
【上屏时钟】驱动屏体驱动芯片的CLK，范围4-255，即时钟频率范围是490KHZ-31.25MHZ【占空比】是指移位时钟的占空比，改变此数据，可以使扫描移位时钟能上更高时钟。
一般设为50%。
【灰度等级】一般来说，双色显示屏选256级即可，全彩户内选4096级，户外选16384级。
当然也可以根据显示屏的要求提高灰度，灰度越高图片层次越好。
级数分别为4，8，16，32，64，128，256，512，1024，2048，4096，8192，16384，32768，65536。
【灰度效果】与灰度等级改变屏体显示图片动画的层次感。
效果分别为最佳灰度，灰度佳，灰度较佳，中等灰度，灰度较好，灰度一般，基本灰度。
灰度等级越高灰度效果越好，则刷新率越低，单元接收卡所带的屏尺寸越小。
【刷新率】 LED显示屏更新图片的速率，刷新频率越高，频率图像越稳定，如果要用照相机拍摄画面时无波纹无闪烁，刷新率应设置在600hz 以上。
液晶显示设备使用说明书
液晶显示设备使用说明书一、前言液晶显示设备（以下简称显示设备）是一种通过液晶技术实现图像显示的高科技产品。
本使用说明书旨在为用户提供正确、安全和有效地使用显示设备的指导。
在使用前，请仔细阅读本说明书，并按照说明进行操作。
二、产品概述显示设备是一种视觉输出设备，主要通过液晶屏幕将数字图像或视频信号转化为可视化图像，并向用户展示。
本产品采用高清液晶屏，具有色彩饱满、高清晰度和广视角等特点。
同时，本显示设备还配备了易操作的控制面板，方便用户进行设置和调整。
三、安全注意事项1. 请勿将水或其他液体溅到显示设备上，以免损坏产品或引起电路短路等安全隐患。
2. 请勿将重物放置在显示设备上，以免造成屏幕压力过大，导致屏幕损坏或碎裂。
3. 请勿在潮湿或者有大量灰尘的环境中使用显示设备，以免影响产品的正常使用寿命。
4. 如果您需要清洁屏幕，请先关闭显示设备，并使用柔软的纤维布轻轻擦拭，切勿用力过大或使用化学溶液。
四、产品功能1. 颜色调节：本显示设备支持对图像的亮度、对比度以及色彩进行调节，以满足不同用户对图像效果的要求。
2. 屏幕分辨率：本显示设备拥有高分辨率的屏幕，可以呈现更加清晰、细腻的图像画面。
3. 视角范围：本产品具有广视角特点，用户可以在较大的角度范围内观看到清晰的图像。
4. 接口连接：显示设备配备了多种接口（如HDMI、VGA等），以便用户连接各类设备（如电脑、游戏机等）进行图像传输。
五、使用步骤1. 将显示设备与电源连线，并插入电源插座。
2. 打开电源开关，待显示设备亮起后，按需将其他设备（如电脑、游戏机）与显示设备连接。
3. 使用控制面板上的按键进行亮度、对比度和色彩的调节，以达到最佳的图像效果。
4. 确保所需图像源设备正常工作并输出信号，通过操作显示设备的输入源选择功能，选择正确的输入信号源。
5. 使用遥控器或者控制面板上的菜单键，调节并设置显示设备的其他功能和选项。
六、故障排除1. 如果显示设备无法正常开机，请检查电源插头是否插入稳固，电源开关是否处于开启状态。
LED屏幕使用说明
LED 屏幕使用说明1.LED 演播室软件一、播放窗大小设置(第一次设置好以后就不用设)1、在【开始】/【程序】里将出现“LED 软件”程序组，然后进入该程序组下的“LED 演播室”,单击即可运行，如图2-3所示，同时，桌面上也出现“LED 演播室”快捷方式：如右图所示，双击它同样可以启动程序。
图2-32、《LED 演播室》软件的运行界面如图3-1所示：共有两个窗口组成：播放窗和控制窗。
3、播放窗大小一定要设置正确，否则节目制作完播放时可能只显示一部分或不够大。
设置方法：菜单—〉设置—〉软件设置—〉播放窗，可启动软件设置窗，在软件设置窗中可选择锁定到LED 大屏（最好选择此选项，播放窗与显示屏大小位置完全相同），也可选择多屏组合/同步，任意位置。
我们这里选择任意位置，屏数设置1，单击“更新屏数”按钮（如图3-16）。
启点（X ，Y ）分别设为（0，0）这个XY 是播放窗在你液晶显示器上的坐标，宽度、高度根据你屏的大小来设置，如南通的显示屏为屏宽、高是192x128点则设置为（宽度输入192，高度输入128）这个192和128是屏的大小，不可以设错,允许鼠标改变大小和位置去掉勾，播放窗总在最前面打上勾,最后保存设置。
图3-11图3-16选择设置－〉软件设置－〉网络设置即可进入设置对话框如图3-17，本地显示屏和远程实时显示屏管理选择打钩，单击“保存设置”退出。
图3-17二、节目制作流程1、第一步:新建节目页点击新建文件按钮，节目页是节目的基本元素。
如图3-17节目工具条，点击新建节目页按钮即可。
（提示：如见不到节目页工具条，请点击工具条上的允许编辑按钮）。
图3-172节目页有两种正常节目页和全局节目页，正常节目页按一个个顺序播放，全局节目页就是没有时间限制全部节目一起播放（比如时间显示）。
一般都选正常节目，看你节目怎么编辑,就选那个。
2、第二步:设定节目页选项当新建节目页项或选中节目页项，即可设置节目页选项，见下图所示，节目页选项有节目页名称、节目页播放时间、背景颜色、背景图片、背景图片绘制方式以及背景音乐。
电视机遥控器使用说明书
电视机遥控器使用说明书一、安全须知为了您和他人的安全，请在使用电视机遥控器之前仔细阅读以下安全须知：1. 请勿将电视机遥控器暴露在潮湿、高温或火源附近。
2. 请注意遥控器上的电池极性，正确安装电池，且不要将电池放入火中或与金属对象接触。
3. 遥控器仅适用于电视机操作，不要将其用于其他设备。
4. 如果遥控器不再使用，请将电池取出并妥善保存，以免电池泄漏损坏遥控器。
5. 请勿私自拆卸或修理遥控器，避免造成损坏或电击。
二、遥控器布局1. 电源按钮：用于开启或关闭电视机。
2. 频道按钮：可切换电视机的频道。
3. 音量按钮：调节电视机的音量大小。
4. 菜单按钮：用于进入电视机的设置菜单。
5. 方向控制按钮：可在菜单中进行选择、上下翻页或调整屏幕亮度等操作。
6. 数字按钮：用于输入频道号码。
7. 功能按钮：用于访问电视机的特定功能，如电源管理、声音模式等。
8. 返回按钮：用于返回上一级菜单。
三、基本操作1. 开启和关闭电视机按下电源按钮，电视机将开启或关闭。
2. 切换频道使用频道按钮或数字按钮，直接输入频道号码切换电视节目。
3. 调节音量使用音量加/减按钮，可增加或减小电视机的音量大小。
4. 菜单操作按下菜单按钮，进入电视机的设置菜单。
使用方向控制按钮进行导航，并按确认按钮选择相应设置。
- 图像设置：调整屏幕的亮度、对比度、色彩等参数。
- 声音设置：调整音量、声音模式（如立体声、环绕音效等）。
- 频道设置：进行频道搜索、添加或删除频道等操作。
- 喜好设置：个性化设置，如语言、时区、睡眠定时等。
5. 其他功能- 功能按钮：根据电视机型号不同，功能按钮可调用不同的特定功能。
按下相应的功能按钮，即可访问对应功能。
- 返回按钮：按下返回按钮，可返回上一级菜单。
四、注意事项1. 使用距离：请保持在电视机接收范围内合理使用遥控器，最佳操作距离为3-5米。
2. 遥控器维护：请保持遥控器的干燥和清洁，避免使用尖锐物体损坏遥控器按键。
【VIP专享】TCL智能传屏帮助手册
TCL智能传屏帮助手册All rights reserved版权所有侵权必究一、能传屏说明智能传屏通过最新无线互联网技术，将手机屏、电脑屏、电视屏三个屏幕实现内容的互联互通。
无线连线、即可实现三屏的互动、精彩推荐、视频分享。
二、智能传屏使用场景介绍2.1电脑与电视互动1)电脑与电视通过同一个路由器连接；2)通过操作手提电脑；3)电脑画面、声音会同步传送到电视上显示。
2.2手机与电视传屏1)手机和电视路由器连接；2)将手机上的屏幕和真实操作过程直接投影到TV上；3)适合展现照片、摄像头、小游戏。
2.3手机媒体文件与电视传送1)手机和电视路由同一路由器连接。
2)手机上媒体文件(图片)通过文件传输到电视上播放出来，而不影响手机其他功能的操作。
3)适合给家人分享视频、音乐、高清晰照片。
三、软件获取方式智能传屏的软件有三部分，TV端的软件已经固化在电视机中，用户不用获取；PC和手机客户端软件的获取方法如下:随机附送的SD卡内附带安装软件：手机端：SPhone2TVTCL(CN).apk。
PC端：TCL_setup_2007_3.exe注：部分机型没有配送SD卡，所有附件都已实际机型为准。
四、电脑客户端安装说明4.1.电脑配置要求为了保证智能传屏的画面效果，我们对设备有一定的要求，推荐配置:双核2G以上，独立显卡，2G内存。
4.2.安装说明1)找到要安装的TCL智能传屏PC应用软件“TCL_setup_2007_3.exe”，双击该文件就开始安装。
TCL TV Sender开始安装示意图2)选择中文（简体）项，点击确认继续安装。
TCL TV Sender安装过程示意图3)提示安装“安装Virtual Audio Driver向导”，继续点击下一步安装Virtual Audio Driver。
注意：个别PC有可能已经安装了“Virtual Audio Driver”功能，这时会提示是否覆盖的语句，选择“yes”确认覆盖进行安装就可以了。
