负折射率材料的特点及其应用PPT
负折射率材料特点及其应用
负折射率材料的特点及其应用背景自然界存在的介质都是折射率大于0的，我们常接触的材料的折射率多数都是大于1，在定性思维的误区下，人们认为介质的折射率都为正。
直到1968年，苏联物理学家维克托·韦谢拉戈（Victor Veselago）【1】提出了负折射率的理论。
由于韦谢拉戈的这一设想完全颠覆了人们所认知的光学世界，它能够使光波看起来如同倒流一般，在许多现象描述上完全背离常规，所以在相当长的时间内都不被人们认可，这种荒诞的想法没有必要去研究证明。
Veselago为了证明自己的观点开始苦苦寻求满足要求的物质，但是他失败了。
没有充足的证据证明他的猜想，渐渐地就被人们淡忘了。
19966年~1999年，英国的Pendry从理论上提出了一种由开路谐振金属环构成，具有等效的负介电常数和负磁导率的三维周期结构，【2】~【3】这一发现理论上证明了负折射率材料的可存在性，使Veselago的猜想重新摆在了人们面前。
不久，美国的Smith等在2000年金属丝板和SRR板有规律地排列在一起，制作了世界上第一块等效介电常数和等效磁导率同时为负数的介质，从实验上验证了负折射率的存在。
【4】~【5】他们研制出了相应的器件，负折射率材料由此进入了实质性研究的阶段。
2001年，Shelby等人首次在实验上证实了当电磁波斜入射到左手材料与右手材料的分界面时，折射波的方向与入射波的方向在分界面法线的同侧。
【6】图1.负折射率的超材料近年来，负折射率材料的研究愈发成为科学界的热点，这要应用于军事、航天等高端领域，起因了国内外众多研究者的注意，涉及电磁波、光电子学、材料学等方面。
随着对负折射率材料的研究，又掀起了一阵对新兴领域的发展，即超颖材料（Metamaterials ）。
超颖材料不只包含负折射率材料，也包含单负材料，人工超低折射率材料和超高折射率材料等。
【7】正如折射率材料的提出一样，超颖材料的重要意义不仅体现在所研制出的几种人工材料，也体现在了一种全新的思维方法。
3负折射率材料

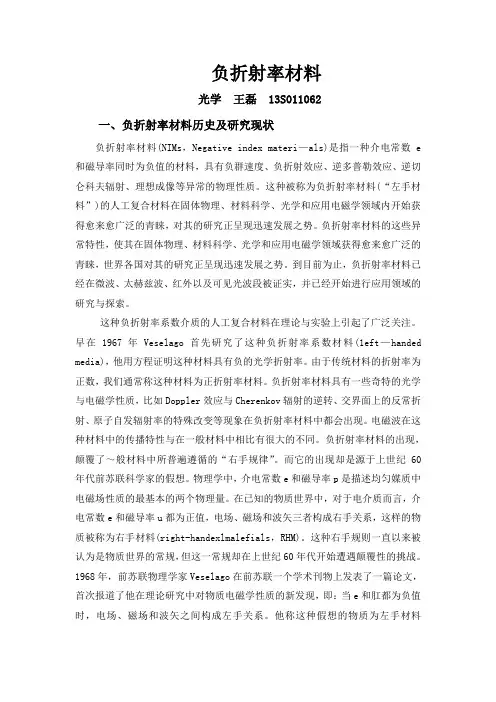

负折射率材料光学王磊 13S011062一、负折射率材料历史及研究现状负折射率材料(NIMs，Negative index materi—als)是指一种介电常数e 和磁导率同时为负值的材料，具有负群速度、负折射效应、逆多普勒效应、逆切仑科夫辐射、理想成像等异常的物理性质。
这种被称为负折射率材料(“左手材料”)的人工复合材料在固体物理、材料科学、光学和应用电磁学领域内开始获得愈来愈广泛的青睐，对其的研究正呈现迅速发展之势。
负折射率材料的这些异常特性，使其在固体物理、材料科学、光学和应用电磁学领域获得愈来愈广泛的青睐，世界各国对其的研究正呈现迅速发展之势。
到目前为止，负折射率材料已经在微波、太赫兹波、红外以及可见光波段被证实，并已经开始进行应用领域的研究与探索。
这种负折射率系数介质的人工复合材料在理论与实验上引起了广泛关注。
早在1967年Veselago首先研究了这种负折射率系数材料(1eft—handed media)，他用方程证明这种材料具有负的光学折射率。
由于传统材料的折射率为正数，我们通常称这种材料为正折射率材料。
负折射率材料具有一些奇特的光学与电磁学性质，比如Doppler效应与Cherenkov辐射的逆转、交界面上的反常折射、原子自发辐射率的特殊改变等现象在负折射率材料中都会出现。
电磁波在这种材料中的传播特性与在一般材料中相比有很大的不同。
负折射率材料的出现，颠覆了～般材料中所普遍遵循的“右手规律”。
而它的出现却是源于上世纪60年代前苏联科学家的假想。
物理学中，介电常数e和磁导率p是描述均匀媒质中电磁场性质的最基本的两个物理量。
在已知的物质世界中，对于电介质而言，介电常数e和磁导率u都为正值，电场、磁场和波矢三者构成右手关系，这样的物质被称为右手材料(right-handexlmalefials，RHM)。
这种右手规则一直以来被认为是物质世界的常规，但这一常规却在上世纪60年代开始遭遇颠覆性的挑战。
左手材料负折射率材料
应用拓展
进一步拓展左手材料在通信、雷达、传感等领 域的应用。
跨学科合作
加强与物理学、化学、生物学等学科的合作，共同推进左手材料的研究与应用。
THANKS FOR WATCHING
感谢您的观看
左手材料负折射率材料
目 录
• 左手材料简介 • 负折射率材料的特性 • 左手材料与负折射率材料的关系 • 左手材料负折射率材料的研究现状与展望
01 左手材料简介
定义与特性
定义
左手材料是一种具有负折射率的人工 复合材料，其介电常数和磁导率同时 为负。
特性
具有负的折射率、负的切向波速、负 的切向波长等特殊性质。
在通信领域，负折射率材料有望 用于构建更高效的光子集成电路，
提高信息传输的速度和容量。
在成像领域，负折射率材料可以 用于制造超分辨率成像设备，提
高成像的清晰度和分辨率。
在传感领域，负折射率材料具有 高灵敏度和快速响应的特点，可 用于构建高精度的光学传感器。
03 左手材料与负折射率材料 的关系
左手材料的负折射率特性
02
负折射率的出现，打破了传统光 学理论中关于折射率的定义，为 光学研究带来了新的思路和可能 性。
负折射率材料的实现方式
通过特定结构设计，使得材料在特定 频率的光波下表现出负的折射率。
目前实现负折射率材料的方法主要有 两种：一种是采用周期性结构的设计 ，另一种是通过使用复合材料。
负折射率材料的应用前景
面临的挑战
稳定性问题
左手材料在外部环境变化下容易失去负折射率特性， 需要解决稳定性问题。
制备难度
目前左手材料的制备工艺较为复杂，需要进一步优化 制备方法。
损耗问题
左手材料存在较高的介质损耗，限制了其在某些领域 的应用。
左手材料-负折射率材料
借鉴自然界中的原子和分子结构，设计新型的人工原子和分子结构， 以实现更高级的左手材料功能。
多物理场调控材料
探索在电磁场、温度场、压力场等多物理场作用下，左手材料的性 能变化和调控机制，为新材料的研发提供理论支持。
技术创新与应用拓展
高效制备技术
研发新型的制备技术，实现左手材料的快速 、低成本、大规模制备，以满足市场需求。
引领科技革命
左手材料在通信、能源等领域的应用前景广阔，有望引领新一轮 的科技革命。
促进交叉学科发展
左手材料涉及物理学、化学、生物学等多个学科领域，其研究将 促进交叉学科的发展和融合。
THANKS FOR WATCHING
感谢您的观看
05 左手材料面临的挑战与解 决方案
材料稳定性问题
总结词
左手材料的稳定性问题是限制其应用的关键因素之一。
详细描述
左手材料在外部环境变化下容易发生结构变化和性能衰退，这会影响其负折射率的稳定性和可靠性。
制备成本问题
总结词
高昂的制备成本是阻碍左手材料广泛应 用的重要因素。
VS
详细描述
目前，左手材料的制备通常需要复杂的实 验设备和精细的工艺控制，这导致了较高 的制造成本。降低制备成本是推动左手材 料普及的关键。
应用领域
微波器件
利用左手材料的特殊性质，可 以设计出性能优异的新型微波
器件，如滤波器、天线等。
光学领域
左手材料在光学领域的应用前 景广阔，如光子晶体、光学隐 身等。
军事领域
由于左手材料具有反向的 Doppler效应等特性，可以应 用于军事雷达和隐身技术。
生物医学
左手材料在生物医学领域也有 潜在的应用价值，如医学成像
功能材料(负折射率材料)
负折射率材料实验中发现，在某种材料中，光线的折射与正常折射不同，正常折射时，光线会位于法线的不同侧，在这种材料中，光折射时，光线位于法线的同侧，因此称之为负折射现象，这种材料叫做负折射率材料。
在负折射率材料中，电场、磁场和波矢方向符合“左手法则”，而不是常规材料中的右手定则，所以具有负折射率的材料也被称为左手材料。
光波在其中传播时，能流方向和波矢方向相反，用同时具备负介电常数和负磁导率的超材料可以得到这一现象，此时超材料具有负折射率，这样的材料也被叫做负折射率材料。
光波是一种电磁波，在传播过程中，电场、磁场和波矢方向遵守右手定则)//(k H E ⨯。
光发生正常折射时，遵守折射定律)sin sin (2211i n i n =，入射光线和折射光线在法线的不同侧，同时遵守费马原理——光程沿平稳值的路径而传播。
但是当光波从具有正折射率的材料入射到具有负折射率材料时，介电常数和磁导率都为负)0,0(<<με，折射率n 取负值)0(<-=εμn ，电场、磁场和波矢符合左手定则，能流方向和波矢方向相反)(⨯=。
自然电磁材料以原子或分子构成，光学和电磁性质通过化学来改变，介电常数和磁导率既定且取值有限。
而超材料一般认为是具有天然材料所不具备的超常物理性质的人工复合结构或复合材料，通过单胞的几何排列，设计出不同的结构单元，原则上能够实现几乎任意的电磁参数，比如负值。
在晶体学中，原胞是最小重复单元具有一个格点，格点上的原子是一个或者两个或者两个以上，单胞是原胞的整数倍，可以通过改变单胞的形状、大小和构型，使单胞达到几十或者几百个原子的量级，甚至更高，从而改变材料的电磁参数，由此控制电磁波的传输。
调控电磁参数可以使材料的折射率为负值，使得这种超材料成为负折射率材料。
目前扫描隧道显微镜（STM ）可以观察和定位单个原子，此外，扫描隧道显微镜在低温下（4K ）可以利用探针尖端精确操纵原子，所以可以利用扫描隧道显微镜改变单胞的几何结构，得以实现具有负折射率的超材料。
《负折射率介质》课件
欢迎来到《负折射率介质》PPT课件！在本课程中，我们将深入探讨负折射率 介质的定义，特点，应用，制备方法，光学器件中的应用以及未来发展。准 备好迎接新的知识吧！射率（refractive index）的材料。在这样的材料中， 光线会以非常奇特的方式传播，这种特性是独特而引人注目的。
负折射率介质的特点
1 反常折射
负折射率介质可以使光线 在进入介质时发生反常折 射，从而改变传统光学规 律。
2 逆向传播
负折射率介质中的光线能 够逆向传播，即光线可以 像倒放的影像一样反向传 播。
3 折射率与波长无关
负折射率介质的物理特性 使其折射率与入射光的波 长无关，这在光学器件中 有着重要的应用价值。
纳米加工技术
2
率结构。
利用纳米加工技术精确控制介质的结构
和性质。
3
成核与生长
利用成核和生长过程形成负折射率介质。
负折射率介质在光学器件中的应用
透镜
光纤传输
负折射率介质可以用于制造透镜， 提高光学器件的性能和清晰度。
负折射率介质可以用于改善光纤 传输的效率和信号质量。
光子晶体
负折射率介质的特性可以应用于 光子晶体的设计和制备，提高光 学器件的性能。
负折射率介质的应用
光学隐形衣
负折射率介质的特性可以应用 于光学隐形衣的制作，实现隐 藏物体的目的。
超透镜
负折射率介质可以用于制造超 透镜，使其能够实现超分辨率 成像。
光波导
负折射率介质在光通信领域有 着广泛的应用，可以用于光波 导的制备和信号传输。
负折射率介质的制备方法
1
自组装技术
通过将材料在溶液中自组装形成负折射
负折射率介质的未来发展
光线在负折射率中的速度
光线在负折射率中的速度摘要：1.负折射率的概念2.光线在负折射率中的传播规律3.负折射率材料的应用4.负折射率研究的发展前景正文：一、负折射率的概念负折射率材料是一种特殊的材料，其介电常数或磁导率是负的，因此具有负的折射率。
这种材料又被称为双负材料、左手介质、负折射率介质和向后介质。
在负折射率材料中，光波的传播方向与常规材料中光波的传播方向相反，即向后传播。
具有负折射率的材料只有人工结构的材料。
二、光线在负折射率中的传播规律在负折射率材料中，光线的传播速度会发生变化。
根据光的折射定律，入射光线与法线夹角的正弦值与折射角与法线夹角的正弦值之比等于两种介质的折射率之比。
由于负折射率材料的折射率为负，因此光线在负折射率材料中的传播速度会受到影响。
具体来说，当光线从折射率较大的介质射向折射率较小的负折射率材料时，光线会向折射率较大的介质偏折；而当光线从折射率较小的负折射率材料射向折射率较大的介质时，光线会向折射率较小的负折射率材料偏折。
这种现象与光的传播方向有关，使得负折射率材料具有独特的光学性能。
三、负折射率材料的应用负折射率材料具有独特的物理性质，使其在很多领域具有广泛的应用前景。
例如，在光学领域，负折射率材料可以用于制造超透镜、光子晶体和光子器件等；在无线通信领域，负折射率材料可以用于制作隐形衣和雷达罩等。
此外，负折射率材料还在生物医学、能源和环境等领域有着潜在的应用价值。
四、负折射率研究的发展前景随着科学技术的不断发展，对负折射率材料的研究也在不断深入。
未来，负折射率材料有望在更多领域得到应用，为人类社会的进步做出贡献。
同时，随着研究的深入，我们可能会发现更多具有独特性质的负折射率材料，并探索出更多应用方式。
fto的负折射率
fto的负折射率
【原创版】
目录
1.负折射率的概念
2.FTO（氟掺杂氧化锡）材料的特性
3.FTO 的负折射率的应用
4.我国在 FTO 负折射率领域的研究进展
正文
负折射率，是指当光在特定材料中传播时，光线的速度会超过真空中的光速，从而出现折射率小于零的现象。
这种负折射率现象在光子晶体、光子纤维等光学领域具有广泛的应用。
而 FTO（氟掺杂氧化锡）作为一种重要的光学材料，其负折射率特性更是引起了科学家们的广泛关注。
FTO 材料具有良好的透明性、导电性和较高的热稳定性，被广泛应用于太阳能电池、透明导电电极、光催化等领域。
近年来，随着科学技术的发展，FTO 材料的负折射率特性逐渐被发掘，并在光学领域展现出广泛的应用前景。
例如，利用 FTO 的负折射率特性，可以设计出高性能的光子器件，提高太阳能电池的光电转换效率，实现光的超慢传播等。
我国在 FTO 负折射率领域的研究也取得了显著的成果。
我国科研人员通过对 FTO 材料进行掺杂、界面修饰等处理，成功实现了负折射率的调控。
此外，我国还在 FTO 负折射率的应用研究方面取得了一系列突破，如利用 FTO 负折射率特性的光子晶体光纤、光学传感器等。
总之，FTO 的负折射率特性为光学领域提供了新的研究方向和应用前景。
第1页共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•负折射介质（NIM）制作的透镜与常规介质（PIM）透镜 有完全相反的效果，这是由它本身的性质决定的
负折射率材料的反常规现象
反常多普勒频移
• 在NIM材料中，光源远离我们时光的波长变短，发生蓝 移；而靠近我们时光的波长会增加，发生红移。这是因为 在NIM中能量的传播方向和波矢方向正好相反。
负折射率材料的反常规现象
负Goss-Hanchen位移
•Goss-Hanchen位移就是在两种介质的分界面上，若入射光 束被界面全反射，反射光束在界面上相对于几何光学预言 的位置有一个很小的横向位移，且位移沿光的传播方向。
• Goss-Hanchen位移是由于在低折射率区的倏逝波把入
射光束能量沿着反射界面传输引起的。位移的大小仅 仅与两种介质的相对折射率以及入射光束的方向有关。 在两种PIM介质的分界面上，能量将向右传输，横向位 移向右；但是，当光束由PIM入射到NIM中，且发生全 反射，在NIM中，能流方向与波矢方向相反，导致横向 位移会向左。
负折射率材料也称为左手材料（left handed medium），简写为LHM。指的 是介电常数ε、磁导率μ、折射率n同时为 负的介质。介质中电场、磁场和波矢三者 构成左手关系，波的折射不遵循斯涅尔 （Snell）定律。
理论分析
AC、BE为波前，
AB CBsin1 1t
CE CBsin 2 2 t
负折射率材料的反常规现象
负折射率材料的反常规现象
逆Cerenkov辐射
•高速带电粒子在非真空的透明介质中穿行，当粒子速度大 于光在这种介质中的相速度时，就会激发电磁波。这种 现象就叫做Cerenkov辐射。
负折射率材料的反常规现象
反常光压
• 光压就是射在物体上的光对物体所产生的压力。 • 一束入射的平面单色光波可以看作是光子流，其中每个光 子携带的动量p=hk。假设光束在介质表面发生全反射。
有
sin 1 v1 sin 2 v 2
22 1 1
n2 n1
此式被称为Snell定律。
理论分析
在Snell定律中，定义
n
22 1 1
r r
但是在一般条件下，有
n 2 r r , n r r
这个负号不能随意去掉，也就是说负折射 率不违背理论
应用前景及可能性，用此平板棱镜成像时， 虽然NIM的损耗和透镜的厚度的因素都会影响到亚波长 的成像分辨率。但是，相比常规透镜NIM的成像分辨率 已经大大提高。 • “超透镜”可以应用于提高分辨率，用于医学成像等。还 可以大幅度提高光学存储器的存储容量。
用作战斗机材料
负折射率材料的特点及其应用
负折射率介质简介
理论分析
负折射率材料的反常规现象
应用前景及可能性
1968年
苏联物理学家 Victor Veselago首次提出 负折射率的概念 英国的Pendry从理论上证明了负折射率
材料的可存在性
1996年
2000年
美国的Smith等制作了世界上第一块负
折射率材料
负折射率定义
•但是就目前人类所掌握的技术来说是根本达不到的。
制作隐身衣
• 视觉隐身的原理实际上是引导光波等“转向”。这一设想 刚好符合NIM的特性，所以人们希望通过对NIM的研究 来制备出像《哈利· 波特》中一样的隐身衣。
谢谢大家！
理论分析
从麦克斯韦方程组的旋度公式来看， 当 μ<0时，矢量Ê，磁感应强度 H 和波矢 k遵循 右手规则； 然而当μ<0时，波传播方向发生反转，与能 流方向 E 相反，此时的 E、H、k 遵循左 H 手规则。
理论分析
常规材料射入到负 折射率材料的光线 情况
负折射率材料的反常规现象
