温州多级泵选型手册,温州多级泵性能结构说明书(山水泵业)
多级给水泵的运行与检修资料

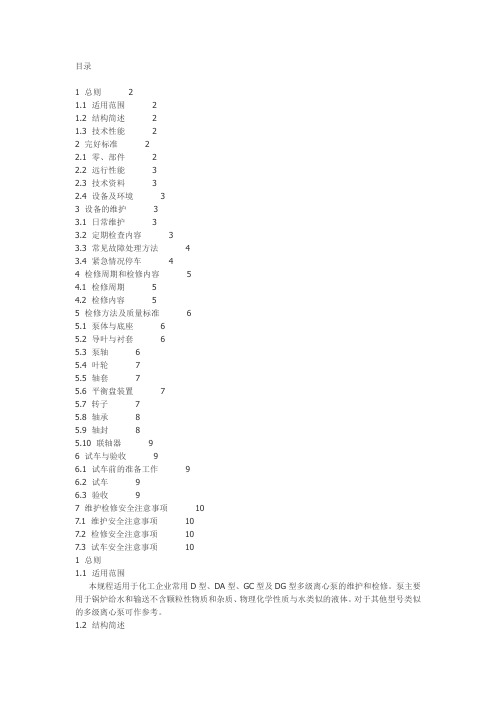

目录1 总则 21.1 适用范围 21.2 结构简述 21.3 技术性能 22 完好标准 22.1 零、部件 22.2 远行性能 32.3 技术资料 32.4 设备及环境 33 设备的维护 33.1 日常维护 33.2 定期检查内容 33.3 常见故障处理方法 43.4 紧急情况停车 44 检修周期和检修内容 54.1 检修周期 54.2 检修内容 55 检修方法及质量标准 65.1 泵体与底座 65.2 导叶与衬套 65.3 泵轴 65.4 叶轮75.5 轴套75.6 平衡盘装置75.7 转子75.8 轴承85.9 轴封85.10 联轴器96 试车与验收96.1 试车前的准备工作96.2 试车96.3 验收97 维护检修安全注意事项107.1 维护安全注意事项107.2 检修安全注意事项107.3 试车安全注意事项101 总则1.1 适用范围本规程适用于化工企业常用D型、DA型、GC型及DG型多级离心泵的维护和检修。
泵主要用于锅炉给水和输送不含颗粒性物质和杂质、物理化学性质与水类似的液体。
对于其他型号类似的多级离心泵可作参考。
1.2 结构简述泵的固定部分由进水段、中段、出水段、导叶、轴承体和密封装置等组成；转动部分主要由泵轴及装在轴上的数个叶轮、轴套和一个平衡轴向推力的平衡盘以及联轴器组成。
叶轮多个串联工作，同一型号泵的扬程根据级数而定。
泵由电动机经联轴器直接驱动。
1.3 技术性能设备主要技术性能见表1。
表1泵型号吸入口直径mm 流量m3/h 单级扬程m 级数电机功率kW 转速r/min 液体温度℃D型单吸多级分段式50 18 8.5 3~9 2.2~7.5 2950 ≤11080 24.6 11.4 2~9 4~17100 54 15.5 7.5~40125 101 21.5 22~100150 155 30 75~225 1480200 280 40.8 110f~440DA型单吸多级分段式50 18 8.4 2~9 2.8~10 1450 ≤8080 32.4 11.3 4.5~20100 54 32 10~55125 108 20 28~100150 162 62 40~180200 288 37.5 155~500CC型单吸多级分式40 6 23 2~9 3~15 2590 ≤11050 10 32 5.5~3065 15 27 7.5~3745 7~12 45~75100 45 41 2~9 22~90DG型单吸多级分段式50 12.5 25 3~12 7.5~30 2590 ≤11065 25 30 3~10 15~4580 46 22~75150 85 67 3~9 75~240100 147 4 360150 440180 119 5 5002 完好标准2.1 零、部件2.1.1 泵本体及各零、部件完整齐全。
DA型多级清水离心泵说明书
一、概述1、编制依据：GB9969.1-1998《工业产品使用说明书总则》。
2、产品执行标准：GB/T5657-95《离心泵技术条件（III类）》。
3、产品性能范围及适用范围：DA型泵是单吸多级分段式离心泵，供抽送清水及物理化学类似于水的液体之用。
本型泵扬程在14米~207米，流量为10.8米3/时~126米3/时范围，液体最高温度不得超过80℃，适用于矿山、工厂及城市给排水之用。
4、泵型号代表的含义：例：二、结构说明DA型泵为分段式多级泵，其吸入口位于进水段上成水平方向，吐出口在出水段上垂直向上。
其扬程可根据使用需要而增减水泵级数，本型泵装配精度对性能影响特别显著，尤其是各个叶轮的出口与导翼进口之间相对位置，每级叶轮的吐出口中心必须对准导翼的进口中心，其中稍有偏差即将使整个性能受到影响、效率降低，故在检修后装配时务必注意，若有偏差必须调整，从驱动方向看，水泵均为顺时针方向旋转。
DA型泵结构图2DA-8型泵工作性能表四、泵的装配与安装☆装配顺序：1、将密封环紧装在进水段上。
2、把导翼套装在导翼上，然后将导翼固定在所有的中段上去。
3、将出水导翼、平衡环和平衡套分别装在出水段上。
4、将装好轴套甲和键的轴穿过进水段，并顺键推入叶轮、叶轮挡套并在中段上铺一层青壳纸，装好中段再顺键推进叶轮、叶轮挡套，重复以上步骤将所有叶轮、叶轮挡套及中段装完。
5、将出水段装在中段上，然后由拉紧螺栓将进水段、中段和出水段紧固在一起。
6、装上平衡盘及轴套乙。
拧上轴套螺母，并将尾盖紧固在出水段上。
7、顺次在二端放入填料环里面的填料、填料环、填料压盖及挡水圈，井将轴承甲、乙部件分别紧固在进水段和尾盖上。
装好后，转动一下轴，检查转子部分是否灵活。
8、装好填料环外面的填料和填料压盖。
注意填料环串孔中心应对准水封管中心。
9、装上水封管、回水管、弹性联轴器部件及所有四方螺塞。
☆泵的安装：1、安装前的准备工作(1)泵的基础必须具有足够的强度，基础的质量约等于机组质量的3～5倍。
水泵手册
《工业泵选用》第一章泵的选型第二章泵的轴封第三章泵的冷却第四章泵的原动机的应用第一章泵的选型第一节泵的概述第二节泵的类型、系列和型号选择第一节泵的概述1、泵的类型；2、泵的特性；3、泵的适用范围；4、典型化工用泵的特点和选用要求；5、化工装置对泵的要求；泵的类型根据泵的工作原理和结构，泵的类型有如下几种：1、叶片式泵；1－1、离心泵：高速泵、单级泵、双级泵、蜗壳式泵、分段式泵、立式泵、卧式泵、屏蔽泵、磁力驱动泵、单吸泵、双吸泵1－2、漩涡泵：单级泵、双级泵、离心旋涡泵1－3、轴流泵；1－4、混流泵；2、容积式泵；2－1、往复泵：电动泵（柱塞泵、隔膜泵、计量泵）、蒸汽泵2－2、转子泵：齿轮碧、螺杆泵、罗茨泵、滑片泵3、其它类型泵；3－1、喷射泵：3－2、空气升液泵：3－3、电磁泵：泵的特性泵的特性表1-1 泵的特性性能曲线形状(H――扬程；Q――流量；η――效率；N――轴功率）泵的适用范围化工用泵特点和选用要求化工生产工艺流程中的典型用泵有：进料泵、回流泵、塔底泵、循环泵、产品泵、注入泵、补给泵、冲洗泵、排污泵、燃料油泵、润滑油泵和封液泵等，其特点和选用要求见表1-2。
表1-2 型化工用泵的特点和选用要求泵名称 特点 选用要求进料泵(包括原料泵和中间给料泵) ⑴流量稳定 ⑵一般扬程较高⑶有些原料粘度较大或含固体颗粒 ⑷泵入口温度一般为常温，但某些中间给料泵的入口温度也可大于100℃⑸工作时不能停车⑴一般选用离心泵⑵扬程很高时，可考虑用容积式泵或高速泵⑶泵的备用率为100％ 回流泵（包括塔⑴流量变动范围大，扬程较低 ⑴一般选用单级离心泵化工装置对泵的要求⑴须满足流量、扬程、压力、温度、汽蚀余量等工艺参数的要求。
⑵须满足介质特性的要求：①输送易燃、易爆、有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如屏蔽泵。
磁力驱动泵、隔膜泵等。
②输送腐蚀性介质的泵，要求过流部件采用耐腐蚀材料。
③输送含固体颗粒介质的泵，要求过流部件采用耐磨材料，必要时轴封应采用清洁液体冲洗。
多级泵型号
多级泵型号引言多级泵是一种常用的工业设备，用于将液体或气体通过多个泵体进行连续压力增加。
多级泵的设计和型号是按照其扬程和流量来确定的。
本文将介绍多级泵的常见型号及其应用。
一、垂直多级离心泵垂直多级离心泵是一种常见的多级泵型号，其特点是泵体垂直布置，叶轮轴和电机轴一致。
垂直多级离心泵适用于输送清水、海水、盐水、热水和化工液体等。
该型号的泵具有结构紧凑、占地面积小、运转平稳等特点，广泛应用于建筑、供水、消防、制冷、化工等领域。
二、潜水多级离心泵潜水多级离心泵是一种通过电机驱动并放置在液体中运行的泵型。
潜水多级离心泵通常采用不锈钢材质制成，抗腐蚀性能强。
该型号的泵广泛应用于石油、化工、食品、医药和排污等行业。
潜水多级离心泵具有节能、噪音低、维护方便等特点，适用于特殊工况和需要大流量的场合。
三、卧式多级离心泵卧式多级离心泵是一种水平安装的多级泵型号，其特点是泵体轴线水平与支座安装。
卧式多级离心泵适用于输送非腐蚀性液体，如水、油和化工液体等。
该型号的泵主要用于能源、冶金、石油、化工等行业的水循环系统中。
四、管道多级离心泵管道多级离心泵是一种泵体通过管道与电机连接的多级泵型号。
管道多级离心泵适用于输送清洁的、非腐蚀性液体，如水、油和热水等。
该型号的泵结构紧凑、安装方便，广泛应用于建筑、市政、供暖、冷却循环等领域。
五、污水多级离心泵污水多级离心泵是一种用于输送污水和液体含有颗粒物的泵型号。
污水多级离心泵通常采用不锈钢或铸铁材质制成，具有耐腐蚀性能好、排污能力强的特点。
该型号的泵广泛应用于城市排水、化工废水处理、船舶通水等领域。
六、选择多级泵型号的一些建议•根据工作流量和扬程要求选择适合的多级泵型号。
•根据液体性质和工作环境选择合适的多级泵材质。
•参考多级泵的运行效率和维护成本进行选择。
•根据工作要求和设备布局选择合适的安装方式。
结论多级泵是一种重要的工业设备，通过多个泵体的连续压力增加，实现液体或气体的输送。
多级离心泵使用说明
离心泵的主要过流部件有吸水室、叶轮和压水室，在十二五期间，我国泵及真空设备制造业将会保持百分之二十的市场增长速度，当前市场上的农用水泵绝大多数为离心泵，在本文中主要为大家带来的是多级离心泵使用说明：1、启动前检查润滑油的名称、型号、主要性能和加注数量是否符合技术文件的要求；轴承润滑系统、密封系统和冷却系统是否完好，轴承的油路、水路是否畅通；盘动泵的转子1～2转检查转子是否有摩擦或卡住现象；在联轴器附近或皮带防护装置等处是否有妨碍转动的杂物；轴承座、泵、电动机的基础地脚螺栓是否松动；泵工作系统的阀门或附属装置均应处于泵运转时负荷最小的位置，应关闭出口调节阀；启动多级离心泵，看其叶轮转向是否与设计转向一致，若不一致，须使叶轮完全停止转动并调整电动机接线后，方可再启动。
2、多级离心泵充水水泵在启动以前，泵壳和吸水管内须先充满水，这是因为有空气存在的情况下，多级离心泵吸人口真空无法形成和保持。
3、多级离心泵暖泵输送高温液体的泵，如电厂的锅炉给水泵，在启动多级离心泵前须先暖泵。
这是因为给水泵在启动时，高温给水流过泵内，使泵体温度从常温很快升高到100～200℃，这会引起泵内外和各部件之间的温差，若没有足够长的传热时间和适当控制温升的措施，会使泵各处膨胀不均，造成泵体各部分变形、磨损、振动和轴承抱轴事故。
江苏凯泉泵业制造有限公司，是一家从事水泵的研发设计、制造生产、销售安装的高新技术企业。
创业十年来，公司自主开发了离心泵、空调泵、消防泵、潜污泵供水设备等十余个品种水泵，产品通过了ISO9001质量体系认证，产品质量和性能获得了用户单位的好评。
以用户满意为中心，以优良服务为保障是企业的经营理念。
公司把客户的利益放在首位，把诚信当作经营准则，从而也使公司自身取得了长足的发展，产品销往全国各地，并与多家空调机厂的产品配套使用。
公司官网/，或者可以直接进入凯泉店铺，店铺网址为。
水泵的选型手册[1]
![水泵的选型手册[1]](https://img.taocdn.com/s3/m/dbfef8cfa8114431b80dd8cd.png)
水泵的选型手册[1]水泵的选型手册水泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。
2、必须满足介质特性的要求。
对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。
对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。
3、机械方面可靠性高、噪声低、振动小。
4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。
5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。
因此除以下情况外，应尽可能选用离心泵:有计量要求时，选用计量泵扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.扬程很低,流量很大时,可选用轴流泵和混流泵。
介质粘度较大(大于650~1000mm2/s)时，可考虑选用转子泵或往复泵(齿轮泵、螺杆泵)介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。
对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动(电动)隔膜泵。
二、水泵的选型依据泵选型依据，应根据工艺流程，给排水要求，从五个方面加以考虑，既液体输送量、装置扬程、液体性质、管路布置以及操作运转条件等1、流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
如设计院工艺设计中能算出泵正常、最小、最大三种流量。
选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
2、装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%—10%余量后扬程来选型。
3、液体性质，包括液体介质名称，物理性质，化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型:化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
D型煤矿用多级清水离心泵说明书
D型煤矿用多级清水离心泵说明书一、概述1.1D型煤矿用多级清水离心泵是卧式多级清水离心泵。
它适用于输送清水及物理化学性质类似于清水的其它液体。
广泛应用于工厂、城市供水、矿山排水等场合。
1.2D型泵抽送介质温度不大于80℃。
本型泵系列性能范围（按规定点）：流量：25—288m³/h扬程：90—603m各种型号水泵性能参数见附表。
1.3型号意义说明D155—67×9 200D43×4D—煤矿用多级清水离心泵D—煤矿用多级清水离心泵155—额定流量（m³/h）200—泵进口直径67—单级扬程（m）43—单级扬程9—级数4—级数二、结构说明本系列的卧式多级离心泵为两端支承，壳体部分是节段式，泵传动方式是通过弹性联轴器与电动机联接；泵的旋转方向，从驱动端看泵，为顺时针旋转。
2.1 定子部分主要由吸入段、中段、吐出段、填料函体等分别用拉紧螺栓和螺栓联接成一体，吐出口均垂直向上，吸入口为水平方向。
2.2 转子部分主要由轴、叶轮、平衡盘及轴套等零件组成。
2.3泵的密封2.3.1 吸入段、中段、吐出段之间的静止结合面用纸垫来密封。
2.3.2 泵各级间采用节流密封。
2.3.3 泵的两侧轴封采用软填料密封。
2.3.4 采用挡水圈挡水，防止水进入轴承。
2.4 轴承部分整个转子由轴两端的滚柱轴承来支承，轴承采用油脂润滑。
五、泵的装配与检测本型泵装配质量的好与坏对泵的性能及运行稳定性影响特别显著。
诸如叶轮出口中心与导叶进口中心的对准、泵的转子部分与定子部分的各个密封间隙值大小及均匀等，装配式应按图纸的技术要求，方能保证装配质量。
5.1转子部件以两轴承为支撑分别测量叶轮口环、叶轮挡套（或叶轮后脐子）、平衡挡套的圆跳动值a及平衡盘端面的跳动值b应符合转子结合部图纸（随机图纸）的要求。
5.2定子部分测量转子轴向串平衡环（套）的端面跳动值，应符合总装图和要求5.3装配完毕后，用手盘动转子，检查泵内是否有摩擦声或转动不灵活等不正常现象。
水泵选型手册
篇二: 水泵选型水泵选型技术文章一、水泵的分类水泵一般多以泵的结构和作用原理来分类，有时根据需要也按使用部门、用途、动力类型和泵的水力性能等进行分类。
（1）按使用部门分有农业用泵（农用泵）、工作用泵（工业泵）和特殊用泵等。
（2）按用途分有水泵、砂泵、泥浆泵、污水泵、污物泵、井用泵、潜水电泵、喷灌泵、家用泵、消防泵等。
（3）按动力类型分有手动泵、畜力泵、脚踏泵、风力泵、太阳能水泵、电动泵、机动泵、水轮泵、内燃水泵、水锤泵等。
（4）按工作原理分有离心泵、混流泵、轴流泵、旋涡泵、射流泵、容积泵（螺杆泵、活塞泵、隔膜泵）、链条泵、电磁泵、液环泵、脉冲泵等。
二、水泵的工作原理（一）离心泵的工作原理及特点1、离心泵的工作原理水泵开动前，先将泵和进水管灌满水，水泵运转后，在叶轮高速旋转而产生的离心力的作用下，叶轮流道里的水被甩相四周，压入蜗壳，叶轮入口形成真空，水池的水在外界大气压力下沿吸水管被吸入补充了这个空间。
继而吸入的水又被叶轮甩出经蜗壳而进入出水管。
由此可见，若离心泵叶轮不断旋转，则可连续吸水、压水，水便可源源不断地从低处扬到高处或远方。
综上所述，离心泵是由于在叶轮的高速旋转所产生的离心力的作用下，将水提相高处的，故称离心泵。
2、离心泵的一般特点（1）水沿离心泵的流经方向是沿叶轮的轴向吸入，垂直于轴向流出，即进出水流方向互成90°。
（2）由于离心泵靠叶轮进口形成真空吸水，因此在起动前必须相泵内和吸水管内灌注引水，或用真空泵抽气，以排出空气形成真空，而且泵壳和吸水管路必须严格密封，不得漏气，否则形不成真空，也就吸不上水来。
（3）由于叶轮进口不可能形成绝对真空，因此离心泵吸水高度不能超过10米，加上水流经吸水管路带来的沿程损失，实际允许安装高度（水泵轴线距吸入水面的高度）远小于10米。
如安装过高，则不吸水；此外，由于山区比平原大气压力低，因此同一台水泵在山区，特别是在高山区安装时，其安装高度应降低，否则也不能吸上水来。
多级离心泵的技术参数说明书详解
75 3.6
76
4
152
71 5.3
75 3.6
76
4
152
71 5.3
75 3.6
76
4
152
71 5.3
75 3.6
76
4
152
71 5.3
艾逊ＭＲＯ工业品
ｈｔｔｐ：／／ｗｗｗ．ａｘｍｒｏ．ｃｏｍ
■D 型多级离心水泵■
☆ 结构说明
D 型水泵为多级分段式，其吸人口位于进水段上，成水平方向，吐出口在出水段上垂直向上， 其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶
流量 Q
米 3/时 升/秒
12.6 3.5
18
5
23.4 6.5
12.6 3.5
18
5
23.4 6.5
12.6 3.5
18
5
23.4 6.5
12.6 3.5
18
5
23.4 6.5
12.6 3.5
18
5
23.4 6.5
12.6 3.5
18
5
23.4 6.5
12.8 3.5
18
5
23.4 6.5
12.8 3.5
吸人真空 Hl(米)水柱，根据真空表或 U 形水银差压计换算至水泵轴中心线的真空高(米)水柱。 若真空表读数 Pl(公斤力／厘米 2)真空表测压点至泵轴中心线距离 Z1(米)水柱。
■D 型多级离心水泵■
Ｄ型多级离心泵
说明书
艾逊ＭＲＯ工业品
销售地址：上海市真南路１３７０号（上海机电城１６楼） 电子邮箱：ｓｈａｘｍｒｏ＠ａｘｍｒｏ．ｃｏｍ
联系方式：０２１－３６３３３７３３／３６３３３８３３／３６３３３９３３ 传真：０２１－３６３３３７５５
D6-25×4多级离心泵
页眉内容
D6-25×4多级离心泵
D6-25×4多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D6-25×4多级离心泵参数范围：
流量Q:6m3/h
扬程H:100
D6-25×4多级离心泵型号说明：
D6-25×4
“D”－表示单吸卧式多级节段式水泵。
“6”－表示泵的流量（m3/h）。
“25”－表示泵的单级扬程（m）。
“4”－表示级数。
D6-25×4多级离心泵结构型式：多级离心泵为卧式安装,除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。
所有D型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
D6-25×4多级离心泵旋转方向：多级离心泵从电机端向泵看为顺时针方向旋转。
D6-25×4多级离心泵主要零件材质：多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。
1页脚内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温州多级泵，温州多级离心泵，温州多级泵报价，温州多级泵价格，温州DG型多级泵
报价，温州DG型耐腐多级泵，温州多级泵厂家，温州多级泵价格，温州不锈钢多级泵报价，
温州耐磨多级泵价格，温州矿用多级泵，温州防爆多级离心泵。
型号说明：
例1：DG280-43/84×5
DG-表示单吸、多吸、节段式离心清水泵
280-表示泵的设计点流量（m2/h）
43-表示泵的设计点单级扬程（m）
84-表示泵设计年号
5-表示水泵级数
例2：150DG30×5
150-表示泵的吸入口直径（mm）
DG-表示单吸、多吸、节段式离心清水泵
30-表示泵的设计点単级扬程（m）
5-表示水泵级数
产品型号
Type of
pump
流量 Capacity 扬程 Head 转速 Rotation speed 轴功率 Brake power 电机 Motor 效率
Efficiency
必需气
蚀余量
(NPSH)r
Q(m2/h) H(m) N(r/min) P(kw)
功率 Power(kw) 型号
Model
η
(%) (m)
DG16-60×
13
10 806 2980 73.2 132 Y YB315M-2 30 2.3
16 793 86.5 40 2.8
20 767 94.9 44 3.4
D:适用于输送不含固体颗粒的清水或物理化学性质类似于清水的液体，被输送介质的温
度为0~+80℃，泵吸入口为水平，吐出口垂直向上。
DM:适用于输送含少量固体颗粒、物理化学性质类似于清水的液体，被输送介质的温度
为0~+80℃，泵吸入口为水平、吐出口垂直向上。
DG:适用于输送不含固体颗粒的清水或物理化学性质类似于清水的物体，被输送介质的
温度为-20℃~150℃，泵的吸入口、吐出口均垂直向上。
DY:适用于输送不含固体颗粒的石油产品或类似于水的其他液体，被输送介质的温度为
-20℃~+400℃，泵的吸入口、吐出口均垂直向上。
DF:适用于输送不含固体颗粒的腐蚀性液体，被输送介质温度为-20℃~+150℃，泵的吸
入口、吐出口均垂直向上。
长沙山水泵业制造有限公司位于中国湖南长沙市，是一家研发中开泵与双吸泵、制造中
开泵与双吸泵、营销泵产品及相关配套产品于一体的大型集团公司，公司下辖：长沙水泵制
造厂、汨罗宏大水泵厂、长沙沙坪铸造厂、山水泵业销售公司，并分别于1997年和2001
年通过ISO9000质量保证体系认证。集多年研发、制造中开泵与双吸泵及系统的经验，融会
国际先进的科技，奠定了公司在中国中开泵与双吸泵领先地位。
目前公司主要产品中开泵双吸泵广泛服务于工业、农业、市政、水处理、环保、石油化
工、钢铁冶金及河湖疏浚等各大领域。在中国国内，公司的产品在各大重点工程或项目中为
客户提供最好的服务；国际方面，公司与IR公司、Goulds公司、KSB公司、EBARA等知名
泵业公司建立了良好的技术交流和商贸关系，中开泵与双吸泵销往北美、欧洲、中东、东南
亚等三十多个国家和地区。
长期以来，公司视客户满意为全体员工的工作标准。无论是单个产品或是整个系统，无
论是产品材料或是特殊应用环境，我们的工程师都能提出满足客户的解决方案，为客户创造
最大价值。
我们深信：凭借公司的人才、技术、制造能力等诸多优势，我们必将成为中国最大的中
开泵生产基地。
1、可能发生的故障及其他解决办法
故障 原因 解决办法
1、泵不吸水、压力表和真空
表指针剧烈跳动。 灌注水不够。管路与仪表联接处漏气。 检查底阀是否漏水，再灌足引水拧紧漏气处。
2、水泵不吸水，真空表表示
高度真空。 底阀没有打开或已堵塞，吸水管路阻力太大。吸水高度过高。 检查底阀，更换吸水管，降低吸水高度。
3、压力表有压力，但仍不出
水。 出水管阻力太大。旋转方向不对。叶轮堵塞，泵转速不快 检查或缩小短水管、检查电同。清理叶轮、增加泵转速。
4、流量低于设计要求。 水泵堵塞、密封环磨损过多，转速不足。
清理水泵及管路，更换密封
环增加转速。
5、泵消耗功率过大。
填料压行太紧，并发热、叶轮有磨损、泵
流量增大。
告诉填料压盖，检查泵轴是
否弯曲、更换叶轮、增加出
水阻力。降低流量。
6、泵内声音反常，泵不出水。
吸水管阻力过大，在吸水处有空气渗入，
输送的液体温度过高。
检修及水管，检查底阀，减
少吸水高度，填塞漏气处，
降低温度。
7、水泵振动，轴承过热。 电机与泵不同心，轴承缺油或磨损。
调整电机与泵使中心对准，
加油或换轴承。
