天津市和平区九年级(上)期末物理试卷
2022-2023学年天津市和平区第十九中学九年级上学期期末考试质量调查物理试卷
天津市和平区第十九中学2022-2023学年九年级上学期期末物理试卷一、单选题（本大题共10 小题，共30.0 分）1.有关分子热运动，下列说法正确的是( )A.液体很难被压缩，说明分子间有引力B.水会结冰，是因为结冰时水分子静止不动C.“一人吸烟，众人受害”，说明分子在不停地运动D.将石块研磨成粉状，说明分子变小了2.下列做法符合安全用电要求的是A. 220V以下的电压对人体都是安全的B. 当有人触电时，用手将其拉离电线C. 使用试电笔时，手要接触笔尾的金属体D. 只要不接触带电体就不会触电3.根据你的生活经验判断，下列数据中最接近生活实际的是( )A.手机电池的电压约为36VB. 教室里一只灯管中的电流约为1AC. 液晶电视机的电功率约为100WD. 家里电饭锅工作1 小时耗电约为5kW ⋅ℎ4.如下图所示，与实验电路相对应的电路图是( )A. B.C. D.5.如图甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器�、�两金属球连接起来的瞬间(如图乙所示)，金属棒中( )A. 电子移动的方向由B到AB. 电流方向由B到AC. 有电流但方向无法确定D. 始终无电流6.如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是( )A. 电流表短路，并且L1、L2灯丝断了B. 灯泡L1灯丝断了C. 灯泡L2灯丝断了D. 灯泡L1被短接7.法国科学家阿尔贝·费尔由于发现了巨磁电阻(G�)效应，荣获了诺贝尔物理学奖。
如图是研究巨磁电阻特性的原理示意图。
实验发现，当闭合�1，�2后使滑片�向右滑动的过程中，指示灯明显变暗，则下列说法正确的是( )A.电磁铁右端为N极B.滑片P向右滑动过程中电磁铁的磁性增强C.巨磁电阻的阻值随磁场的减弱而明显增大D.巨磁电阻的阻值随磁场的减弱而明显减小8.如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋垫上的电池充电。
2022-2023学年天津市和平区九年级(上)期末物理试卷
2022-2023学年天津市和平区九年级(上)期末物理试卷一、选择题（每小题1分，共20分）1. 在下列各组物理量中，能够用两个好量表测量的是：A. 时间、质量B. 速度、加速度C. 力、功D. 压强、温度2. 下列不属于机械能守恒的实例是：A. 滑雪者在斜坡上运动B. 弹簧压缩C. 自由落体运动D. 空气摩擦的影响3. 如果一个物体的加速度为零，则它的速度一定是：A. 与时间成正比B. 与时间无关C. 与时间成反比D. 以上说法都不对...(请继续添加其他题目和选项)二、填空题（每小题2分，共10分）1. 物体在作两个力共同作用下沿某直线运动，它的物体加速度大小为_________。
2. 一瓶空瓶子在外力的作用下加速下落的过程中，加速度的大小为_________。
3. 初速度为0的物体经过10秒的匀加速直线运动后的位移是_________。
...(请继续添加其他题目)三、解答题（每小题10分，共50分）1. 在平直水平射线传播的状况下，射线经过空气成一个90°的角，然后射入玻璃，射线是否发生折射？为什么？如果折射了，射线的传播方向在玻璃中是如何的？答：2. 描述并解释折射定律。
答：...(请继续添加其他题目和问题)四、实验题（共20分）1. 设计一个实验，用斜面实现一个物体从静止滑下的过程，并观察其中的物理现象。
2. 计算一个小球从静止落地的速度，并通过实验验证你的计算结果的准确性。
...(请继续添加其他实验题)五、简答题（每小题5分，共25分）1. 说出物理学中的三大运动学量。
答：2. 解释什么是动量守恒定律。
答：...(请继续添加其他题目和问题)。
天津市和平区九年级上学期物理期末考试试卷

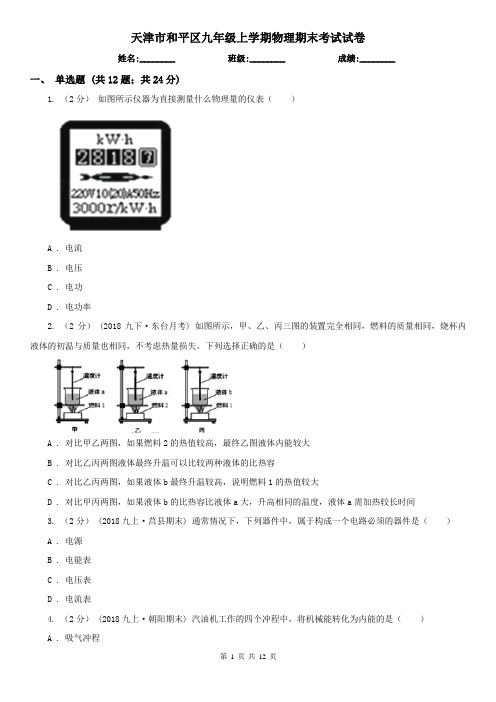

天津市和平区九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共12题；共24分)1. （2分）如图所示仪器为直接测量什么物理量的仪表（）A . 电流B . 电压C . 电功D . 电功率2. （2分） (2018九下·东台月考) 如图所示，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失。
下列选择正确的是（）A . 对比甲乙两图，如果燃料2的热值较高，最终乙图液体内能较大B . 对比乙丙两图液体最终升温可以比较两种液体的比热容C . 对比乙丙两图，如果液体b最终升温较高，说明燃料1的热值较大D . 对比甲丙两图，如果液体b的比热容比液体a大，升高相同的温度，液体a需加热较长时间3. （2分） (2018九上·莒县期末) 通常情况下，下列器件中，属于构成一个电路必须的器件是（）A . 电源B . 电能表C . 电压表D . 电流表4. （2分） (2018九上·朝阳期末) 汽油机工作的四个冲程中，将机械能转化为内能的是（）A . 吸气冲程B . 压缩冲程C . 做功冲程D . 排气冲程5. （2分） (2017九上·江阴期中) 如图所示的电路，当开关S闭合时，下列说法正确的是（）A . L1不亮，L2亮，电流表不会损坏B . L1L2都不亮，电流表不会损坏C . L1L2都不亮，电流表会损坏D . L2不亮，L1亮，电流表会损坏6. （2分） (2017九上·宁江期末) 如图所示的两个电路，它们的电源电压相等．闭合开关S，当滑动变阻器的滑片P都向左移时（）A . L1和L2都变亮B . L1亮度不变、L2变亮C . L1亮度不变、L2变暗D . L1变亮，L2变暗7. （2分）(2018·镇江模拟) 如图所示是实验室电流表的内部结构图，它的工作原理是“处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。
天津市和平区2022年九年级上学期《物理》期末试题与参考答案
天津市和平区2022年九年级上学期《物理》期末试题与参考答案一、单项选择题本大题共10小题，每小题3分，共30分。
每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卷相应的位置。
1. 关于分子和物体内能，下列说法正确的是（ ）A. 固体间能扩散，表明固体物质分子是运动的B. 杯子里的水可以任意倒出，说明水分子间没有引力C. 把0℃的冰块加热熔化成0℃的水，其内能不变D. 用力搓手，手发热表明手的热量增加了手的内能答案：A答案解析：A．扩散现象表明分子在不停地做无规则运动，固体间能扩散，表明固体物质分子在不停地做无规则运动，故A正确；B．杯子里的水可以任意倒出，说明水具有流动性而且分子间作用力较小，不能说明分子间没有引力，故B错误；C．把0℃的冰块加热熔化成0℃的水，该过程中冰吸收热量，其内能会增加，故C错误；D．用力搓手，是通过克服摩擦力做功使手的内能增大，温度升高，而不是通过吸收热量来增大手的内能，故D错误。
故选A。
2. 如图所示，甲、乙是两个演示实验的示意图，丙、丁是四冲程汽油机工作过程中的两个冲程示意图。
下列说法正确的是（ ）A. 丙图所示的是做功冲程，其工作原理如甲图所示的实验B. 丙图所示的是压缩冲程，其工作原理如乙图所示的实验C. 丁图所示的是压缩冲程，其工作原理如甲图所示的实验D. 丁图所示的是做功冲程，其工作原理如乙图所示的实验答案：D答案解析：由甲图知，活塞往下运动，对筒内的空气做功，筒内的空气内能增加，温度升高，活塞的机械能转化为空气的内能；由乙知，水蒸气对橡皮塞做功，水蒸气的内能减小，橡皮塞由静止变为运动，机械能增加，即水蒸气的内能转化为橡皮塞的机械能；由丙图知，两气门关闭，活塞向上运动，对气缸内的气体做功，活塞的机械能转化为气体的内能，此冲程是汽油机的压缩冲程，其工作原理如甲所示；由图丁知，两气门关闭，火花塞点火，气体对活塞做功，活塞往下运动，此冲程为汽油机的做功冲程，其原理如乙所示的实验。
天津市和平区2021-2022学年九年级上学期期末考试物理试题(含答案)
1和平区2021～2022学年度第一学期九年级物理学科期末质量调查试卷参考答案第Ⅰ卷选择题（共39分）一、单项选择题（本大题共10小题，每小题3分，共30分）题号12345678910答案A A B D D C C C A D二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分．题号111213答案ABD AC ABD第Ⅱ卷非选择题（共61分）三、填空题（本大题共6小题，每小题4分，共24分）14.乙大地15.2A 1.6A（不写单位者不给分，后同）16.B 317.BE导体的横截面积和材料相同时，长度越大，电阻越大。
18.2∶36∶2519.2qVNPSLρ50四、综合题（本大题共6小题，共37分）20.（共7分）已知：c=4.2×103J/(kg·℃)m=20kg 0t =20℃t=120℃P=10kW=1×104Wt 时间=16min=960s 求：（1）Q 吸（2）η（1分）解：（1）)(0t t cm Q -=吸=4.2×103×20×（130-20）=9.24×l06（J）（32分）（2）由tW P =得Pt W =64106.9960101⨯=⨯⨯==时间Pt W （J）（1分）WQ 吸=η（1分）%100106.91024.966⨯⨯⨯==96.25%（1分）（3）保温电阻是图中的R4答：水吸收的热量是9.24×l06J；热效率是96.25%，保温电阻是图中的R4。
21.（共6分）（1）（2）图略，（3）见下图。
每小问2分，错一处扣1分，扣完为止。
22.（共6分）（1）当S1、S2都闭合时，R2短路，R1与L 并联接入电源两端（等效电路图1分）因为L 正常发光，所以电源电压U=UL=6V。
（1分）（2）因为PL=ILUL 所以5.063===L L L U P I （A）2.05.07.01=-=-=L I I I （A）由R UI =，可得IU R =（1分）302.06111===I U R （Ω）（1分）（3）当S1、S2都断开时，R2与L 串联在此电路中（等效电路图）125.06===L L L I U R （Ω）（1分）RUI =IR U =4312222====R R IR IR U U L L L 8.456454=⨯==U U L （V）R U I =P=UI 得RU P 2=92.1128.422===L L L R U P （W）（1分）答：（1）电源电压U 为6V；（2）电阻R1的阻值为30Ω；（3）当S1、S2都断开时，小灯泡L 消耗的功率是1.92W。
天津市和平区九年级上册期末物理试卷(有答案)
天津市和平区九年级（上）期末物理试卷一、选择题（每小题3分，共30分）1．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法．下列推测合理又符合事实的是（）A．现象：物体的温度升高了；推测：物体一定吸收了热量B．现象：靠近带电体的轻小物体被吸引；推测：轻小物体一定带电C．现象：闭合电路中的小灯泡不发光；推测：电路中一定没有电流通过D．现象：墨水扩散到水中；推测：物质的分子间一定有间隙2．下列事件中在改变物体内能的方式上与其他三项不同的是（）A．搓手取暖B．玩滑梯，臀部发热C．放大镜聚光烤焦纸片D．压缩空气3．下列有关电流、电压、电阻、电功率的数值与实际不相符的是（）A．我国的家庭电路的电压为220VB．家用空气净化器的电功率约为2000WC．半导体收音机的工作电流约为50mAD．实验室用1m长普通铜导线的电阻约为0.05Ω4．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于（）A．甲球上的部分质子转移到乙球上B．甲球上的部分电子转移到乙球上C．乙球上的部分电子转移到甲球上D．乙球上的部分原子转移到甲球上5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，正确的做法是（）A．发现有人触电时，立即用手把他拉开B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯C．家里的空气开关跳闸，立即合上空气开关恢复供电D．用试电笔辨别火线和零线，手接触笔尾的金属体6．有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C．D．7．“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M 可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左侧时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．图中符合这一要求的电路是（）A．B．C．D．8．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析图中，判断出他们实验时所使用的电路图可能是（）A．B．C．D．9．如图所示的电路中，电电压不变，只闭合开关S1时，电压表与的示数之比为3：1，只闭合开关S2时，电压表与的示数之比为5：3，则R1与R2的电阻之比为（）A．4：3 B．1：3 C．1：5 D．5：910．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＞R2，U为电压恒定的电．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表、、的电流将发生变化，其变化量的绝对值分别为△I0、△I1、△I2；电阻R0、R1、R2两端的电压也发生变化，其变化量的绝对值分别为△U0、△U1、△U2．则下列说法中正确的是（）A．△I0=△I1+△I2B．△I1=△I0+△I2C．△U0=△U1+△U2 D．△U1=△U0+△U2二、多项选择题(本大题共3小题，每小题3分，共9分）11．下列关于电和磁的说法正确的是（）A．奥斯特实验表明了磁能生电B．电磁铁的磁性强弱与通过其中的电流大小有关C．发电机是将电能转化为机械能的装置D．电动机是根据电线圈在磁场中受力转动的原理制成的12．灯L1标有“12V 6W”，灯L2标有“6V 6W”，如图所示，两灯串联后接在电压为U的电路中，要保证每个灯泡的实际电压不超过它的额定电压，则（）A．两灯实际功率之比为4：1B．当电压U为18V时，灯L1、L2均正常发光C．灯L2两端电压与电压U之比为1：5D．电压U的最大值为15V13．如图甲所示电路，电电压不变，R1是定值电阻，R2为滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则在滑动变阻器滑片由一端移到另一端的过程中，以下说法不正确的是（）A．电路总功率的最小值为1.8WB．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化量的大小为6.75W三、填空题(本大题共6小题，每小题4分，共24分）14．用如图所示的装置可以探究通电螺线管外部磁场的方向．（1）选用小磁针是为了．（2）实验过程中，把电池的正负极位置对调，这样操作是为了研究和是否有关．15．小明学习了电能表的知识后，回到家里观察电能表的示数是，过一段时间后，小明家电能表的示数如图所示，则小明家这段时间消耗的电能是W•h；若小明只让家中一个用电器工作，观察到1min电能表的转盘转了30转，则该用电器的功率是W．16．如图，是宿迁市区一交通道路上使用的风光互补LED路灯外形图和电路原理图，该电路中两只LED灯是并联的，灯上标有“24V 60W”字样．则两个LED灯正常发光时，通过光控开关S的电流为A；如果用这种路灯替换发光亮度相同的420瓦的传统路灯，那么500套风光互补路灯每天工作10小时可节约电能J．17．小亮利用两个密闭容器中装有质量相等的空气的装置（如图所示）进行实验，探究“电流产生的热量与哪些因素有关”．（1）在图（乙）中两密闭容器中的电阻丝阻值一样，但在其中一容器外并联了一个阻值相同的电阻丝，此装置研究的是．（2）在此实验中电流产生的热量不易观察，都是通过观察比较电流通过电阻丝产生的热量多少．18．空气污染指数（API﹣Air Pollution Inde 的英文缩写）是一种反映和评价空气质量的方法，便于直观表征空气质量状况和空气污染的程度．某兴趣小组为了检测空气质量的指数，设计了如图甲所示的检测电路．R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电电压为12V保持不变，R0=5Ω，当电压表示数为4V时，气敏电阻R的阻值是，此时空气质量指数是（API）．19．在如图所示的电路中，已知电电压U和定值电阻的阻值R0．（1）若在a、b间接入一个未知电阻R，闭合开关，测得电压表的示数为U，则由已知量和测得量可以推出R的电功率P=．（2）若在a、b间接入一个滑动变阻器，当滑动变阻器的滑片P从一端滑到另一端时，已知电路消耗的总功率的变化量的大小为△P，则电压表示数的变化量|△U|=．四、综合题(本大题共6小题，共37分）20．如图甲是某同学家的水族箱，箱内盛水40L，为了让热带鱼有一个舒适的生活环境，箱内装有一个“220V 200W”的电加热棒给水加热，当水温升到设定值时，加热棒便自动停止工作，待水温自然冷却到一定温度后再次加热，使箱内水温稳定在一定范围之内，水温随时间变化图象如图乙所示．求：103J/（g•℃）]（1）水族箱内水吸收的热量；[C水=4.2×（2）电加热棒给水加热时的效率．21．如图所示，开关闭合后，位于螺线管附近的小磁针N极指向下，请在螺线管上画出导线的绕向并标明线圈中电流的方向．22．如图所示，是直流电铃的原理图，请你完成电路连接，使得通电时电铃能够连续发声．23．教室里有两盏白炽灯和一个插座，要求：开关同时控制两盏灯，插座单独使用．请你在图中连接电路图．24．如图所示，电电压为l0V，且保持不变，已知滑动变阻器的最大阻值为25Ω，定值电阻R0为20Ω，小灯泡上标有“6V 3W”字样，求：（1）灯泡的电阻和正常工作时的电流各是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器连入电路中的阻值为多大？（3）当S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？25．某实验小组的同学用如图所示的器材测量小灯泡的电功率，并探究小灯泡的亮度与实际功率的关系．已知待测小灯泡的额定电压为3.8V，小灯泡的额定功率估计在1.2W左右．（1）请用笔画出导线完成测小灯泡额定功率时的电路的连接；（2）在虚线框中画出相应的电路图；（3）设计出记录实验数据和现象的表格，并填写测量时需要的电压值．26．小明听物理老师讲过“干电池内部其实是有电阻的，分析电路时可以把干电池看成是由一个电压为U、电阻为0的理想电与一个电阻值为r的电阻串联而成”，如图所示，老师提供给小明的器材有：一节待测的干电池（电压未知），一个电流表，两个开关，两个已知阻值的定值电阻R1、R2，导线若干．请你帮助小明利用提供的器材设计实验，测量这节干电池内部的电阻r．要求：（1）画出实验电路图；（2）根据你设计的电路写出主要的实验步骤和需测量的物理量；（3）推导出电阻r的数学表达式（用已知量和测量量表示）．27．如图所示，一个最大阻值为R L的滑动变阻器与一个阻值为R0的定值电阻串联在电压恒为U的电路中．（1）求电路消耗的最大功率．（2）请你计算推导出滑动变阻器消耗的电功率最大值P L．（温馨提示：推导过程中需要的物理量请提前设定）天津市和平区九年级（上）期末物理试卷参考答案与试题解析一、选择题（每小题3分，共30分）1．通过可直接感知的现象，推测无法直接感知的物理规律，这是物理学中常用的探究方法．下列推测合理又符合事实的是（）A．现象：物体的温度升高了；推测：物体一定吸收了热量B．现象：靠近带电体的轻小物体被吸引；推测：轻小物体一定带电C．现象：闭合电路中的小灯泡不发光；推测：电路中一定没有电流通过D．现象：墨水扩散到水中；推测：物质的分子间一定有间隙【考点】物理学方法．【分析】解决此题应该掌握：①改变内能的两种方式是做功和热传递；②带电体具有吸引轻小物体的性质；③灯泡的亮度取决于实际功率；④掌握分子动理论．【解答】解：A、物体的温度升高了，可能是吸收了热量，也可能是别的物体对它做了功，故A错误；B、带电体具有吸引轻小物体的性质，轻小物体不带电也会被吸引，故B错误；C、闭合电路中的小灯泡不发光，有可能是电流太小，导致小灯泡的功率太小，看不出发光，故C错误；D、墨水扩散到水中，是因为物质的分子间有间隙，分子运动到间隙中的缘故，故D正确；故选：D．2．下列事件中在改变物体内能的方式上与其他三项不同的是（）A．搓手取暖B．玩滑梯，臀部发热C．放大镜聚光烤焦纸片D．压缩空气【考点】热传递改变物体内能．【分析】改变物体内能的方式有两种：做功和热传递．做功的实质是能量转化的过程，即：内能和其他形式能的相互转化．热传递的实质是能量转移的过程，发生热传递的条件是有温度差．【解答】解：ABD、搓手取暖、玩滑梯以及压缩空气都是克服摩擦做功使手的内能增加的；C、放大镜聚光烤焦纸片是通过热传递使纸的内能增加的；显然C选项与其它三个选项改变物体内能的方式不同．故选C．3．下列有关电流、电压、电阻、电功率的数值与实际不相符的是（）A．我国的家庭电路的电压为220VB．家用空气净化器的电功率约为2000WC．半导体收音机的工作电流约为50mAD．实验室用1m长普通铜导线的电阻约为0.05Ω【考点】家庭电路工作电压、零线火线的辨别方法；电流的大小；电阻；电功率．【分析】（1）我国的家庭电路的电压为220V；（2）家用空气净化器的电功率并不大，在几百瓦左右；（3）半导体收音机的工作电流很小，远小于1A；（4）根据对实验室导线的电阻作出估测．【解答】解：A、我国的家庭电路的电压为220V，故A与实际相符；B、家用空气净化器的电功率并不大，在几百瓦左右约，不可能达到2000W，故B与实际不符；C、半导体收音机的工作电流很小，在50mA左右，故C与实际相符；D、实验室用1m长普通铜导线的电阻约为0.05Ω左右，故D与实际相符．故选B．4．带正电的甲金属球和不带电的乙金属球接触后，乙球也带了电，这是由于（）A．甲球上的部分质子转移到乙球上B．甲球上的部分电子转移到乙球上C．乙球上的部分电子转移到甲球上D．乙球上的部分原子转移到甲球上【考点】物体带电现象．【分析】（1）一般情况下，原子内部原子核上带的正电荷和电子带的负电荷是相等的，整个原子对外不显电性，称为中性；（2）物体带正电，就说明多余正电荷，物体带负电，就说明多余负电荷；带电体接触时，发生转移的是只有电子，也就是负电荷．【解答】解：质子和原子不会发生转移，发生转移的只有电子，或者酸碱盐水溶液中发生转移的是阴阳离子．甲带的是正电，所以甲是缺少电子的，因此在和不带电的乙相互接触的时候，乙的电子会转移给甲，从而乙也缺少了电子，带上了正电．故选C．5．“珍爱生命、注意安全”是人们在日常生活中必须具有的意识．关于安全用电，正确的做法是（）A．发现有人触电时，立即用手把他拉开B．为了清洁卫生，应经常用湿抹布擦拭正在工作的台灯C．家里的空气开关跳闸，立即合上空气开关恢复供电D．用试电笔辨别火线和零线，手接触笔尾的金属体【考点】安全用电原则．【分析】（1）发现有人触电，应立即切断电；（2）正在发光的白炽灯或日光灯是和火线相连接的带电体，湿布是容易导电的物体；（3）空气开关跳闸，原因是电路有短路或漏电现象，应先检修，检查没有问题后再使空气开关复位；（4）使用测电笔时，手要接触笔尾的金属体．【解答】解：A、发现有人触电时，应立即切断电或用绝缘体把导线挑开，不能直接用手拉开．此选项错误；B、湿布是容易导电的物体，用湿布擦拭正在发光的白炽灯或其它用电器时，容易引起人体触电．此选项错误；C、因为电路有短路或漏电现象，空气开关才跳闸，所以应先检修，检查没有问题后再使空气开关复位．此选项错误；D、使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，手不能接触笔尖金属体．此选项正确．故选D．6．有人发明了一种“发电地板”，如图所示．发电地板的主要部件由永磁体和线圈组成，行人或车辆通过时，挤压地板使永磁体和线圈发生相对运动，使能发电．该发电地板的工作原理与下列哪个选项的实验原理相同（）A．B．C．D．【考点】电磁感应．【分析】根据题意可知，发电地板的原理为电磁感应现象，逐个对每个选项中装置的原理进行分析，找出符合题意的选项．【解答】解：A、该图是奥斯特实验，即通电导体周围存在磁场；不合题意；B、该图是电磁感应原理，即闭合回路中的一部分导体做切割磁感线运动，产生电流的现象；符合题意；C、该图是电动机的原理图，即通电导体在磁场中受力运动；不合题意；D、该图是探究电磁铁磁性强弱与匝数的关系；不合题意．故选B．7．“阳光动力2号”飞机上装有平衡警示电路，其中S为正对驾驶员的重力开关，金属片M 可绕O点自由转动．当机翼水平时，M在a、b中间．当飞机严重左侧时，绿灯亮、电铃响；当飞机严重右倾时，红灯亮、电铃响．图中符合这一要求的电路是（）A．B．C．D．【考点】串、并联电路的设计．【分析】串联的各电路元件相互影响，不能独立工作，并联的各电路元件互不影响，能独立工作；根据题意判断各电路元件的连接方式，【解答】解：由题可知，当飞机严重左倾时，绿灯亮、电铃响，开关接a，绿灯与电铃接入电路；当飞机严重右倾时，红灯亮、电铃响，开关接b，红灯与电铃接入电路；红灯与绿灯互不影响，能独立工作，它们是并联的，不论开关接a还是接b，电铃都接入电路，因此电铃串联在干路中．故D选项符合要求．故选D．8．某学习小组在一次实验中利用电压表和电流表测量出了多组数据，并记录如表中，请根据表中给出的数据，分析图中，判断出他们实验时所使用的电路图可能是（）A．B．C．D．【考点】欧姆定律的应用．【分析】通过表格分析可知，电压表的示数减小时，电流是随着增大，但电压和电流的比值发生改变．【解答】解：AB、根据电路图可知，电压表测电的电压，示数不变，故AB不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C符合题意；D、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变小时，电流表示数也变小，且比值不变，故D不符合题意．故选C．9．如图所示的电路中，电电压不变，只闭合开关S1时，电压表与的示数之比为3：1，只闭合开关S2时，电压表与的示数之比为5：3，则R1与R2的电阻之比为（）A．4：3 B．1：3 C．1：5 D．5：9【考点】欧姆定律的应用．【分析】只闭合开关S1时，电阻R1与R0串联，电压表V1测电电压，电压表V2测电阻R1两端电压；只闭合开关S2时，电阻R2与R0串联，电压表V1测电电压，电压表V2测电阻R2两端电压；根据串联电路的电流处处相等的特点和欧姆定律先得出电阻R1与R0的比值，再得出电阻R2与R0的比值，最后即可得出R1与R2的电阻之比．【解答】解：只闭合开关S1时，电阻R1与R0串联，电压表V1测电电压，电压表V2测电阻R1两端电压；因为电压表V1、V2示数之比为3：1，即U：U1=3：1，则U1：U0=2：1，根据串联分压原理可知：R1：R0=U1：U0=2：1，则：R1=2R0；只闭合开关S2时，电阻R2与R0串联，电压表V1测电电压，电压表V2测电阻R2两端电压；因为电压表V1、V2示数之比为5：3，即U：U2=5：3，则U2：U0′=3：2，根据串联分压原理可知：R2：R0=U2：U0′=3：2，则R2=R0；所以，R1：R2=2R0：R0=4：3．故选A．10．如图所示的电路中，R0为滑动变阻器，R1、R2为定值电阻，且R1＞R2，U为电压恒定的电．当开关S闭合后，滑动变阻器的滑片P向右滑动时，流过三个电流表、、的电流将发生变化，其变化量的绝对值分别为△I0、△I1、△I2；电阻R0、R1、R2两端的电压也发生变化，其变化量的绝对值分别为△U0、△U1、△U2．则下列说法中正确的是（）A．△I0=△I1+△I2B．△I1=△I0+△I2C．△U0=△U1+△U2 D．△U1=△U0+△U2【考点】欧姆定律的应用．【分析】根据电路图可知，R0、R2并联后与R1串联，电流表A0测量R0中的电流，电流表A1测量R1中的电流（即干路电流），电流表A2测量R2中的电流；（1）根据并联电路两端电压相等可知△U1与△U2的关系，据此判断AC选项是否正确；（2）先根据滑片移动的方向确定电路总电阻的变化，然后根据欧姆定律可知干路电流的变化，再根据串联电路电压规律和欧姆定律可知通过R2电流的变化，最后并联电路电流规律可知△I0、△I1、△I2的关系．【解答】解：根据电路图可知，R0、R2并联后与R1串联，电流表A0测量R0中的电流，电流表A1测量R1中的电流（即干路电流），电流表A2测量R2中的电流；R0、R2并联，所以它们的电压始终相等，无论滑片如何移动，△U0和△U2的变化量相等，因此△U0=△U2；整体可看作串联电路，串联电路中各部分电压之和等于电电压，而电电压不变，因此△U0=△U1=△U2；故CD错误；因为R1＞R2，由△I=可知，△I1＜△I2；值电阻当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路中的总电阻变大，由欧姆定律可知，干路电流变小；由U=IR可知，R1两端电压变小，则并联电路部分两端电压变大，由欧姆定律可知，通过R2的电流变大；因为干路电流等于各支路电流之和，通过R2的电流变大、干路电流变小，所以通过滑动变阻器R0中的电流变小，并且通过变阻器R0中的电流减小得更多，则△I0＞△I1；综上分析并结合并联电路的电流规律可知：△I0=△I1+△I2．故选A．二、多项选择题(本大题共3小题，每小题3分，共9分）11．下列关于电和磁的说法正确的是（）A．奥斯特实验表明了磁能生电B．电磁铁的磁性强弱与通过其中的电流大小有关C．发电机是将电能转化为机械能的装置D．电动机是根据电线圈在磁场中受力转动的原理制成的【考点】通电直导线周围的磁场；影响电磁铁磁性强弱的因素；磁场对通电导线的作用；电磁感应．【分析】（1）奥斯特实验证明电流周围存在磁场；（2）电磁铁的磁性强弱与电流大小、线圈匝数多少、有无铁芯有关；（3）发电机工作时消耗机械能得到电能；（4）电动机是根据通电导体在磁场中受到力的作用的原理制成的．【解答】解：A、奥斯特实验证明电流周围存在磁场，故A错误；B、电磁铁的磁性强弱可以通过改变电流大小控制，故B正确；C、发电机是将机械能转化为电能的装置，故C错误；D、电动机是根据通电导体在磁场中受到力的作用工作的，故D正确．故选BD．12．灯L1标有“12V 6W”，灯L2标有“6V 6W”，如图所示，两灯串联后接在电压为U的电路中，要保证每个灯泡的实际电压不超过它的额定电压，则（）A．两灯实际功率之比为4：1B．当电压U为18V时，灯L1、L2均正常发光C．灯L2两端电压与电压U之比为1：5D．电压U的最大值为15V【考点】欧姆定律的应用；电功率与电压、电流的关系．【分析】（1）已知灯泡的额定电压和额定功率，根据公式I=分别求出两灯泡的额定电流，根据欧姆定律求出电阻；（2）两灯串联后接在电压为U的电路中，通过的最大电流只能是两个灯泡额定电流中最小的，根据灯泡正常发光时的电流和额的电流相等判断两灯泡是否可以同时正常发光，根据串联电路的电流特点和P=I2R判断两灯泡的实际功率之比，再根据欧姆定律得出灯L2两端电压与总电压U之比，最后根据电阻的串联和欧姆定律求出电电压的最大值．【解答】解：（1）根据P=UI 可得，两灯泡的额定电流分别为：I 1===0.5A ，I 2===1A ，由I=可得，两灯泡的电阻分别为：R 1===24Ω，R 2===6Ω；（2）两灯串联后接在电压为U 的电路中，因串联电路中各处的电流相等，且要保证每个灯泡的实际电压不超过它的额定电压， 所以，电路中的最大电流I=0.5A ，此时，灯L 1正常发光，灯L 2不能正常发光，即两灯泡不可能同时正常发光，故B 错误； 由P=I 2R 可得，两灯泡的实际功率之比：====，故A 正确；因串联电路中总电阻等于各分电阻之和，所以，灯L 2两端电压与电压U 之比：====，故C 正确；电电压的最大值：U=I （R 1+R 2）=0.5A ×（24Ω+6Ω）=15V ，故D 正确．故选ACD ．13．如图甲所示电路，电电压不变，R 1是定值电阻，R 2为滑动变阻器．闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则在滑动变阻器滑片由一端移到另一端的过程中，以下说法不正确的是（ ）A ．电路总功率的最小值为1.8WB ．电路总功率的最大值为5.4WC．定值电阻电功率的最小值为1.35WD．定值电阻电功率的变化量的大小为6.75W【考点】电功率的计算；欧姆定律的应用．【分析】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当R2接入电路中的电阻为零时，电路中的电流最大，根据图象读出电路中的电流，根据欧姆定律表示出电的电压；当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，根据图象读出电表的示数，根据串联电路的电压特点和欧姆定律表示出电的电压，根据电的电压不变得出等式即可求出R1的阻值，进一步求出电的电压；（2）根据P=UI求出电路的最大和最小电功率，根据P=I2R求出定值电阻电功率的最大和最小总功率，然后求出定值电阻电功率的变化量．【解答】解：由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流．（1）当R2接入电路中的电阻为零时，电路中的电流最大，由图象可知，电路中的最大电流I大=1.2A，由I=可得，电的电压：U=I大R1=1.2A×R1，当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，U2=4.5V，由图象可知，电路中的最小电流I小=0.3A，电压表的最大示数因串联电路中总电压等于各分电压之和，所以，电的电压：U=I小R1+U2=0.3A×R1+4.5V，因电的电压不变，所以，1.2A×R1=0.3A×R1+4.5V，解得：R1=5Ω，=1.2A×5Ω=6V；电的电压U=I大R1=6V×0.3A=1.8W，故A正确；（2）电路总功率的最小值P小=UI小=6V×1.2A=7.2W，故B错误；电路总功率的最大值P大=UI大=I小2R1=（0.3A）2×5Ω=0.45W，故C错误；定值电阻电功率的最小值P1小=I大2R1=（1.2A）2×5Ω=7.2W，定值电阻电功率的最小值P1大定值电阻电功率的变化量△P1=P1大﹣P1小=7.2W﹣0.45W=6.75W，故D正确．。
2022-2023学年天津市和平区物理九上期末达标检测试题含解析
2022-2023学年九上物理期末模拟试卷请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。
写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题1．下列关于安全用电的说法中，正确的是（）A．没有三孔插座时，可以把三脚插头改为两脚插头使用B．在家庭电路的总开关上安装漏电保护器，可以避免人触电C．高压线有良好的绝缘装置，可以在附近放风筝D．在家庭电路中安装空气开关或保险丝，可以保护用电器2．如图所示电路，电源电压不变，R是定值电阻。
将一个“6V 2W”的小灯泡L1接在a、b两点间，L1恰能正常发光；若换个“ 6V 3W”的小灯泡L2接在a、b两点间，则此时A．两端的电压仍为6VB．比正常发光时暗C．阻值一定比L l大D．消耗的电能一定比L l多3．两盏电灯并联接在同一电源上．甲灯的电阻为500Ω,乙灯的电阻为1200Ω.在相同的时间内A．甲灯消耗的电能多B．乙灯消耗的电能多C．甲、乙两灯消耗的电能一样多D．无法判断4．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成．能实现身高越高身高仪示数越大且刻度均匀的电路是A．B．C．D．5．电阻的单位是为了纪念下列哪位物理学家而命名的A．牛顿B．欧姆C．帕斯卡D．安培6．小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的原因是（）A．插头短路B．灯丝断路C．灯头内短路D．灯头内断路7．导体和绝缘体是重要的电工材料，下列关于导体和绝缘体的说法中正确的是（）A．物体内部有电荷就是导体B．不管条件如何变化，绝缘体永远是绝缘体C．玻璃与丝绸摩擦带电说明玻璃是导体D．变阻器的电阻丝表面绝缘漆是为了电阻线圈相互绝缘8．下列现象中，通过做功改变物体内能的是（）A．石头被太阳晒热B．用锤子敲打钢板，锤子和钢板都会变热C．冬天，暖气使房间变暖D．用热水袋暖手二、多选题9．如图所示，①②③④为探究电磁规律的四个实验，abcd为电磁规律的应用实例，箭头表示规律和应用的对应关系，其中对应关系正确的是A．B．C．D．10．灯泡L上标有＂6V 6W＂字样，测得该灯泡的电流随电压变化关系如图甲所示。
天津市和平区名校2025届九年级物理第一学期期末达标测试试题含解析
天津市和平区名校2025届九年级物理第一学期期末达标测试试题注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。
回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题1．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W2．图中两灯规格不同，能测出通过灯L1电流的电路是A．B．C．D．3．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为:A．24Ω 0.67W B．20Ω 0.8W C．24Ω 0.96W D．20Ω 0.67W4．在图中所示的电路中，电源电压为6V且保持不变．只闭合开关S1，电流表示数为0.4A；再闭合开关S2，电流表示数变化了0.2A；设开关S2闭合前后R1消耗的电功率的变化量为ΔP；则关于R2的阻值及ΔP的值分别为A．R2=5ΩΔP=" 2" W B．R2=10ΩΔP= 2WC．R2=5ΩΔP= 5W D．R2=15ΩΔP= 5W5．下图四种车辆中适合使用汽油机做动力的是（）A．B．C．D．6．王亮同学是个爱动脑的孩子，他想知道家里电风扇的实际功率多大，于是他将家里其他用电器都关闭，只让电风扇单独工作了72s，如图的电能表转盘转了5r，下列说法正确的是（）A．10A表示电能表正常工作时的电流，低于10A不能正常工作B．电能表是测量电路中用电器功率的仪器C．电风扇消耗的电能为0.04kW•hD．电风扇的实际功率是100W7．关于教室内的电灯、开关、饮水机之间的连接方式，下列说法正确的是（）A．用一个开关控制的六盏灯之间是串联的B．各盏灯与饮水机之间是并联的C．被不同开关控制的各盏灯之间是串联的D．开关与被控制的灯之间是并联的8．如图所示，已知R1:R2=2:3，将它们接入电源电压恒定不变的电路中，闭合开关S，则通过它们的电流之比及它们两端的电压之比是（）A．I1:I2=3:2 U1:U2=1:1 B．I1:I2=3:2 U1：U2=3:2C．I1:I2=2：3 U1:U2=1:1 D．I1:I2=1:1 U1：U2=2:3二、多选题9．如图所示，电源电压保持不变。
天津市和平区 九年级上册期末物理试卷(有答案)【推荐】.doc
2019-2020学年天津市和平区九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小6．如图所示，下列说法不正确的是（）A．该实验用研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R1为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电上（设灯丝电阻不变），则（）A．灯泡L2比灯泡L1亮B．灯泡L1比灯泡L2亮C．两灯的实际功率之和大于12W D．两灯的实际功率之和等于12W9．如图所示的做法符合安全原则的是（ ）A ．同时使用多个大功率用电器 B ．高压线下钓鱼C ．将用电器的金属外壳接地 D ．绝缘皮破损10．如图所示的电路中，R 1是定值电阻，R 2是滑动变阻器．闭合开关S ，电流表、的示数为I 1、I 2，电压表、的示数U 1、U 2，且U 1＜U 2；当滑片P 向左移动后，电压表、的示数的变化量为△U 1、△U 2．电流表、的示数的变化量为△I 1、△I 2．若不计电表的电阻对电路的影响且电电压恒定，那么，下列判断中正确的是（ ）A ．B ．△U 1＜△U 2C ．△I 1＜△I 2D ．||=||二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分．11．下列有关磁的说法正确的是（）A．电动机是根据电流的磁效应的原理制成的B．发电机是根据电磁感应的原理制成的C．磁体之间的相互作用是通过磁场发生的D．同名磁极相互吸引，异名磁极相互排斥12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W13．如图所示，电电压恒为12V，R=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω三、填空题（本大题共6小题，每小题4分，共24分）14．如图是甲、乙两导体的电流与电压的关系图象，由图可知甲的电阻是Ω．若将甲和乙并联接在电路中，通过它们的电流之比I甲：I乙= ．15．扫地机器人是一款能自动清扫的智能家用电器，如图，机器人通过电动机旋转产生高速气流，将灰尘、杂物吸入集尘盒；其防滑轮皮采用凸凹材质制成；底部安装有塑料刷，用于清扫吸附在地板上的灰尘及轻小物体；前端装有感应器，通过发射、接收超声波或红外线侦测障碍物．当剩余电量减为电池容量的20%时，机器人会主动寻找充电器充电．表为某扫地机器人的部分参数．电池容量指放电电流与放电总时间的乘积．A工作的最长时间为min．16．如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲：U乙=3：1，则R 1：R2= ；当开关S断开，甲乙两表均为电流表，两表读数之比I甲：I乙= ．17．李芳家的电能表的盘上标有“300revs/（kW•h）”．她用这个电能表测量某用电器的功率；她把家中的其他用电器都与电断开，仅让这个用电器工作，电能表的转盘在2min内转了30转，则消耗的电能是，这个用电器的功率是．18．两只小灯泡的规格分别为LA （6V 3W）、LB（6V 6W），不考虑温度对灯丝电阻的影响，则它们的电阻之比RA ：RB= ；若将它们串联后接到某电两端，为使它们的电功率都不超过它们的额定功率，则该电电压的最大值为V．19．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U﹣I坐标中描绘了相对应的坐标点，如图乙所示，电电压是，电阻R1的阻值是，电阻R2的阻值是．四、综合题（本大题共6小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位．20．小明家电热水器的建华地阿奴图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部．当水温低于40℃时自动闭合，达到40℃时自动断开；R1和R2均为用加热且阻值不变的电热丝．使用时，手动闭合开关S1，电热水器开始工作．电热水器部分参数如表所示．（1）将初温为20℃的一满箱水加热至设定温度，求水吸收的热量．[水的比热容为4.2×103J/（kg•℃）]（2）若加热用了50min，求电热水器的效率．21．如图所示，灯L标有“6V 3W”字样，电电压恒为6V，定值电阻R=6Ω，设灯L的阻值不随温度变化而变化．求（1）灯L正常发光时的电阻是多少？（2）只闭合S1、S3时，电阻R在60s内产生的热量是多少？（3）要使整个电路消耗的电功率最小（且电路电流不为0），各开关的合闭情况应如何？此时的最小电功率为多少？22．（1）请用笔画线表示导线，将图甲中的开关、电灯和插座接入家庭电路中．要求：开关控制电灯，插座单独使用．（2）在图乙中根据静止小磁针的指向标出螺线管的N极，并画出螺线管的绕线．（3）请你在图丙所示的继电器上把电连在电路里，使它成为一个电铃．（这样的电铃没有铃碗，通常叫做蜂鸣器．）23．在“测定小灯泡电功率”的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10Ω）、电流表（0﹣0.6A 0﹣3A）、电压表（0﹣3V 0﹣15V）、开关、电压为4V的电、滑动变阻器、导线若干．（1）请你用笔画线代替导线，将图甲的实物连接完整（要求滑片向左移灯泡变亮），并在虚线框内画出电路图．（2）根据实验中需要测量的物理量，请设计并画出记录实验数据和实验现象的表格；（3）实验过程中，闭合开关，发现小灯泡不亮，电流表没有示数，电压表指针有明显的偏转，分析电路故障的原因可能是．（4）故障排除后，调节滑动变阻器使小灯泡正常发光，此时电流表示数如图乙所示，则可以测出小灯泡正常工作时的电阻是．放在控温容器（可准确调节容器内温度）M内：为毫安表，量程24．如图，一热敏电阻Rr6mA，内阻为几十欧姆；电电压约为3V且保持不变； R为电阻箱（可以读出接入电路中的阻在95℃时阻值为150Ω，在20℃时的阻值约值），最大阻值为999.9Ω；S为开关．已知Rr的阻值．为550Ω．现要求在降温过程中测量在95℃～20℃之间的多个温度下Rr（1）在图中画出连线，完成实验原理电路图；（2）写出主要的实验步骤和需要测量的物理量；阻值的表达式（用已知量和测量量表示）．（3）写出Rr25．在实际生活中电池本身是有电阻的，因此，实际的电池可以等效为一个理想电（电压为E恒定，电阻为0）与一个电阻r的串联（图甲所示）．在如图乙所示电路中，闭合开关S，外电路的电阻（即滑动变阻器连入电路的阻值）为R，请你完成：（即外电路电阻R的功率）；（1）若已知E、I、r，求电的输出功率PR跟电压表示数U之间关系的数学表达式，并据（2）若已知E、r，请推导出电的输出功率PR此求出电的最大输出功率；（滑动变阻器的最大阻值大于r）（3）电的效率η是指电的输出功率和电总功率之比．电的效率高意味着较小的体积或较高的可靠性，以及可以节约能．请求出（2）中当电的输出功率最大时电的效率．2019-2020学年天津市和平区九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意．1．有关温度、热量、内能的说法，正确的是（）A．物体吸收热量，内能一定增加，同时温度一定升高B．物体温度升高，不一定吸收热量，但内能一定增加C．物体温度升高，内能不一定增加，但一定吸收热量D．发生热传递时，热量总是从内能大的物体传递给内能小的物体【考点】温度、热量与内能的关系．【分析】①物体温度升高，内能一定增大；物体内能增加，温度不一定升高；②改变内能有两种方式：做功和热传递；③发生热传递的条件是存在温度差．【解答】解：A、物体吸收热量，内能一定增加，但温度不一定升高．如冰在熔化过程中，吸收热量，温度保持不变．此选项错误；B、物体温度升高，内能一定增加，但不一定是吸收了热量，可能是外界对物体做了功．此选项正确；C、物体温度升高，内能一定增加．此选项错误；D、发生热传递时，热量从是从温度高的物体传递给温度低的物体．此选项错误．故选B．2．对于图中所示的四幅图，下列说法正确的是（）A．甲图中软木塞飞出时，管内水蒸气的内能增加B．乙图中活塞向上运动是内燃机的做功冲程C．丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力D．丁图中小朋友下滑时，内能转化为机械能【考点】做功改变物体内能；分子间的作用力；内燃机的四个冲程．【分析】（1）物体对外做功，内能减小，温度降低；（2）在做功冲程中，燃气推动活塞向下运动，内能转化为机械能；压缩冲程机械能转化为内能；（3）分子间既有引力也有斥力；（4）改变物体内能的方式：做功和热传递．【解答】解：A、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；B、乙图中活塞向上运动时，进气门、排气门都关闭，是内燃机的压缩冲程，故B错误；C、丙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故C正确；D、丁图中小朋友下滑时，机械能转化为内能，故D错误；故选C．3．下列数据中最接近生活实际的是（）A．家用电风扇额定功率约500WB．家用液晶电视的额定功率约为2000WC．家用电水壶烧水时（正常工作）的电阻约为1ΩD．教室里一盏日光灯正常工作电流约为0.2A【考点】额定功率；电流的大小；电阻．【分析】根据生活经验及对生活常识的了解，作出合理的估计，不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，然后逐一分析各选项并作出判断．【解答】解：A、家用电风扇的额定功率约为50W左右，故A不符合实际；B、液晶电视的额定功率约为150W左右，故B不符合实际；C、家用电水壶额定功率会在1000W左右，正常工作时电阻：R===48.4Ω，故C 不符合实际；D、教室里一盏日光灯额定功率为40W，正常工作电流：I==≈0.18A，故D符合实际．故选D．4．为杜绝操作工手指损伤事故的发生，某厂家设计制造的切纸机，必需将两只手同时分别按住左、右开关，切纸机才能正常工作．下列电路设计中符合要求的是（）A．B．C．D．【考点】串、并联电路的设计；电路的三种状态．【分析】必需将两只手同时分别按住左、右开关，切纸机才能正常工作，说明左、右开关和切纸机是串联的．【解答】解：A、左、右开关串联，只有都闭合时，切纸机才能正常工作，符合题意；B、左、右开关并联，闭合任意一个开关，切纸机都能正常工作，不符合题意；C、左开关闭合时，切纸机工作，右开关闭合时，电短路，不符合题意；D、右开关闭合时，电短路，不符合题意．故选A．5．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（）A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小【考点】并联电路的电流规律．【分析】这是一个并联电路，A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，A2在干路上，然后根据并联电路的电流规律分析．【解答】解：A、A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；B、A1、L2在同一支路上，所以A1是测L2电流，故B错误；C、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；D、当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．故选：D．6．如图所示，下列说法不正确的是（）A．该实验用研究电磁感应现象B．验电器检验物体是否带电C．小磁针转动，说明电流能产生磁场D．该实验能说明发电机的工作原理【考点】电磁感应；通电直导线周围的磁场；验电器的原理及使用．【分析】四幅图中的实验装置都是体现电与磁的联系的，是电与磁这部分知识中较为相似，同时又不易区分的几个重要实验结合对各自实验装置和原理的了解可做出判断．【解答】解：A、图中有电，是通电导体在磁场中受力，是电动机的原理，故A错误；B、图中所示是验电器，验电器可以检验物体是否带电，故B正确；C、图中是电流的磁效应实验，小磁针转动，说明电流能产生磁场，故C正确；D、该实验是电磁感应实验的装置，能说明发电机的工作原理，故D正确．故选A．7．在课外科技实践活动中，某物理兴趣小组看到市场上使用的电子秤后，也设计了一种电子秤，原理如图所示，R为滑动变阻器，闭合开关S，当物体放在秤盘上时，滑片下移．现1将秤盘上增加重物后，下列说法正确的是（）A．电流表读数变大，电压表读数变小B．电流表读数变小，电压表读数变小C．电流表读数不变，电压表读数变小D．电流表读数变小，电压表读数变大【考点】电路的动态分析．【分析】分析电路的连接方式，判断电流表和电压表测哪个电路元件的电流和电压，进一步根据欧姆定律判断电流和电压的变化．【解答】解：电压表测R下半部分电压，电流表测电路中电流，闭合开关S，将秤盘上增加重物后，滑片下移，电路中总电阻不变，根据I=可知，电路中电流不变，电流表示数不变；电压表测R下半部分电压，由U=IR，电压表所测部分电阻减小，所以电压表示数变小．故选C．8．如图所示，将标有“12V 6W”的灯泡L1和“6V 6W”的灯泡L2并联后，接在6V的电上（设灯丝电阻不变），则（）A．灯泡L2比灯泡L1亮B．灯泡L1比灯泡L2亮C．两灯的实际功率之和大于12W D．两灯的实际功率之和等于12W 【考点】实际功率．【分析】（1）已知额定电压和额定功率，根据R=求得两灯泡的电阻；（2）根据并联电路的电压特点和P=得出灯L1、L2的实际功率，再根据灯泡的亮暗取决于实际功率的大小判断灯泡的亮暗；【解答】解：（1）灯泡L1的电阻R1===24Ω，灯泡L2的电阻R2===6Ω，并联接在6V的电上，灯泡L1的实际功率P实1===1.5W，灯泡L2的实际功率P实2=6W．因为灯泡的亮度取决于实际功率，故灯泡L1比灯泡L2暗，即灯泡L2比灯泡L1亮，故A正确，B错误；（2）两灯的实际功率之和P总=P实1+P实2=1.5W+6W=7.5W．故CD错误．故选A．9．如图所示的做法符合安全原则的是（）A．同时使用多个大功率用电器B．高压线下钓鱼C．将用电器的金属外壳接地D．绝缘皮破损【考点】安全用电原则．【分析】①多孔插座各用电器也是并联的，若电路中的总功率过大，会使电路中的电流过大； ②当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电． ③大型用电器的金属外壳一定要接地；④导线的外皮起到绝缘的作用，如果有人接触时，不会发生触电事故． 【解答】解：A 、多个大功率用电器同时使用一个插座，会使干路中的电流过大，故A 错误；B 、高压线下钓鱼，鱼线很容易接触到高压线，会发生触电．故B 错误；C 、金属外壳的用电器，外壳一定要接地，防止外壳漏电，发生触电事故，故C 正确；D 、使用绝缘皮破损的插头可能使人直接或间接接触火线，有触电危险，故D 错误． 故选C ．10．如图所示的电路中，R 1是定值电阻，R 2是滑动变阻器．闭合开关S ，电流表、的示数为I 1、I 2，电压表、的示数U 1、U 2，且U 1＜U 2；当滑片P 向左移动后，电压表、的示数的变化量为△U 1、△U 2．电流表、的示数的变化量为△I 1、△I 2．若不计电表的电阻对电路的影响且电电压恒定，那么，下列判断中正确的是（ ）A ．B ．△U 1＜△U 2C ．△I 1＜△I 2D ．||=||【考点】欧姆定律的应用．【分析】由电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表V 1测电的电压，电压表V 2测滑动变阻器两端的电压，电流表测电路中的电流．根据串联电路的电压特点和串联电路的电流特点可知，定值电阻R 1两端增大的电压值等于滑动变阻器两端减小的电压值，两电流表的电流值相等，变化的电流值也相等，再结合欧姆定律进行解答． 【解答】解：由电路图可知，定值电阻R 1与滑动变阻器R 2串联，电压表V 1测电的电压，电压表V 2测滑动变阻器两端的电压，电流表测电路中的电流．A 、由串联电路中电流处处相等可知，两电流表的示数相等，因为U 1＜U 2，根据欧姆定律I=可知，＜，故A 错误；B 、当滑动变阻器滑片向左移动时，接入电路中的电阻值变小，根据串联电路的分压原理可知，滑动变阻器两端的电压变小，则定值电阻两端的电压变大；因为串联电路中总电压等于各分电压之和，总电压不变，所以定值电阻R 1增大的电压△U 1等于滑动变阻器R 2减小的电压△U 2，即△U 1=△U 2；故B 错误；C 、两电阻串联接入电路，电流处处相等，所以滑片移动后，电流表示数的变化量也相等，即△I 1=△I 2；故C 错误；D 、由BC 知△U 1=△U 2，△I 1=△I 2，所以||=||，故D 正确．故选D ．二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多项符合题意，全部选对的得3分，选对但不全的得1分，不选或错选得零分． 11．下列有关磁的说法正确的是（ ） A ．电动机是根据电流的磁效应的原理制成的 B ．发电机是根据电磁感应的原理制成的 C ．磁体之间的相互作用是通过磁场发生的 D ．同名磁极相互吸引，异名磁极相互排斥【考点】发电机的构造和原理；磁极间的相互作用；磁场；直流电动机的原理． 【分析】（1）电动机是根据通电线圈在磁场中受力转到的原理制成的；（2）闭合电路的部分导体在磁场中做切割磁感线运动时，就会产生感应电流，称为电磁感应，发电机就是利用这个原理制成的；（3）磁场是存在的，且磁体间的相互作用就是通过磁场发生的；（4）同名磁极相互排斥，异名磁极相互吸引；【解答】解：A、电动机是利用通电线圈在磁场中受力转动的原理制成的，故A错误；B、发电机是利用电磁感应现象制成的，故B正确；C、磁场是存在的，且磁体间的相互作用就是通过磁场发生的，故C正确；D、磁极间的作用规律是：同名磁极相互排斥，异名磁极相互吸引，故D错误；故选BC．12．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化如图乙所示，下列说法中不正确的是（）A．电电压为6VB．R2=20Ω时，电压表示数为4VC．该电路的最大功率为3.6WD．P在b端时，电阻R1的功率为0.1W【考点】欧姆定律的应用．【分析】由图甲所示电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲所示电路可知，滑片在a端时，只有定值电阻接入电路，电压表测电两端电压，由图乙所示图象读出电的电压；（2）根据图象读出R2=20Ω时电压表的示数，根据串联电路的电压特点求出当滑动变阻器R2的阻值为20Ω时滑动变阻器两端的电压，根据欧姆定律分别表示出电流，利用串联电路的电流特点建立等式即可求出定值电阻R1的阻值；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大；再根据图象读出当滑动变阻器的滑片P在b端时电压表的示数，利用P=求出电路的最大功率和在b端时定值电阻R1的功率．【解答】解：由图甲可知，定值电阻R1与滑动变阻器R2串联，电压表测定值电阻R1两端电压．（1）由图甲知中，当滑片在a端时，只有定值电阻R1接入电路，电压表测电两端电压，由图乙所示图象可知，电电压U=6V，故A正确；（2）由图象可知，当滑动变阻器R2的阻值为20Ω时，电压表的示数为2V，故B不正确；串联电路中总电压等于各分电压之和，所以当滑动变阻器R2的阻值为20Ω时，滑动变阻器两端的电压：U 2=U﹣U1=6V﹣2V=4V，由串联电路特点和欧姆定律可得： =，即： =，解得：R1=10Ω；（3）当滑片在a端时，电路中的电阻最小，电路的功率最大，P大===3.6W，故C正确；当滑动变阻器的滑片P在b端时，电压表的示数为1V，则定值电阻R1的功率：P1===0.1W，故D正确．故选B．13．如图所示，电电压恒为12V，R=60Ω，滑动变阻器的规格为“50Ω 2A”，电流表的量程为“0～0.6A”，小灯泡上标有“6V 3W”字样．不考虑灯丝电阻变化，并保证电路各元件安全，则（）A．S闭合，S1、S2都断开，滑动变阻器接入电路的阻值范围是12Ω～50ΩB．S闭合，S1、S2都断开，调节滑动变阻器，灯泡的功率变化范围是2.25W～3WC．S、S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S、S1、S2都闭合，当电路消耗的总功率最大时，滑动变阻器接入电路的阻值是30Ω【考点】欧姆定律的应用．【分析】（1）S闭合，S1、S2都断开，滑动变阻器与L串联．根据滑动变阻器的规格和欧姆定律可知滑动变阻器接入电路的阻值范围；（2）S闭合，S1、S2都断开，滑动变阻器与L串联，根据P=I2R分析灯泡的功率变化范围；（3）S、S1、S2都闭合，滑动变阻器与R并联，要使电路消耗的总功率最小，则滑动变阻器的阻值最大，据此求得流经滑动变阻器的电流，与R的支路上的电流之和为干路上的电流，然后利用P=UI求得电路消耗的总功率最小值；（4）S、S1、S2都闭合，滑动变阻器与R并联，当电路消耗的总功率最大时，根据电流表的量程确定干路中的电流，利用R=求得电路中的总电阻，然后可求滑动变阻器接入电路的阻值．【解答】解：A、S闭合，S1、S2都断开，滑动变阻器与L串联．由P=可得小灯泡电阻RL===12Ω，由P=UI可得小灯泡正常发光时的电流：I===0.5A，当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：R小===12Ω；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津市和平区九年级（上）期末物理试卷一、单项选择题（本大题共9小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卷相应的位置1．（3分）如图为汽油机工作过程中某一冲程的示意图，此冲程的名称及能量转化是（）A．压缩冲程，机械能转化为内能B．压缩冲程，内能转化为机械能C．做功冲程，机械能转化为内能D．做功冲程，内能转化为机械能2．（3分）甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（）A．5：1B．5：4C．4：5D．5：83．（3分）关于家庭电路及安全用电，下列说法中正确的是（）A．家庭电路中，控制各个灯具的开关都应安装在火线上B．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故C．只有当人体接触带电体时，才可能发生触电事故D．输电线进户后，先后接总开关、电能表、保险装置4．（3分）小明用两个不同的白炽灯做“探究串联电路的电流特点”实验时，发现一个灯泡较亮而另一个灯泡较暗，则较亮的灯泡（）A．电阻小B．灯丝粗C．电流大D．功率大5．（3分）如图为实验室常用电流表内部构造图。
多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连。
当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小。
图中与这一过程工作原理相同的是（）A．B．C．D．6．（3分）如图所示，赤道表面地磁感线与水平地面平行指向北方，导线与能测微弱电流的电流表组成闭合电路，下列哪种操作可让电流表指针摆动？（）A．导线水平南北放置，水平向东运动B．导线水平南北放置，竖直向上运动C．导线水平东西放置，竖直向下运动D．导线水平东西放置，水平向北运动7．（3分）如图是探究“电流通过导体时产生热量的多少跟什么因素有关”的实验装置，通电前，A、B 两个U 型管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则（）A．I1＝l2，A 管中的液面较低B．I1＞I2，A 管中的液面较高C．I1＝l2，A 管中的液面较高D．I1＜I2，A 管中的液面较低8．（3分）如图是一种输液时防止漏液所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致电压表的示数增大而触犯警报器（图中未画出）报警，则M接触药液后（）A．M的电阻R M变大B．电路消耗的总功率变大C．电压表与电流表的示数乘积不变D．电压表与电流表的示数之比变大9．（3分）如图所示，从甲地通过两条输电线向乙地用户供电，若甲地电源电压恒为U，输电线的总电阻为r，当乙地用户用电时，下列说法正确的是（）A．用户使用的用电器两端电压为UB．输电线上消耗的电功率为C．当用户使用的用电器增多时，用电器两端的电压升高D．当用户使用的用电器增多时，输电线上因发热而损失的功率增大二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分．10．（3分）如图所示，对于下列实验中所描述的物理过程，说法正确的是（）A．试管内的水蒸气推动塞子冲出去时，水蒸气的内能减小B．抽去玻璃隔板，两瓶中气体逐渐混合均匀，说明空气比二氧化氮的密度大C．给瓶内打气，瓶内的空气推动塞子跳起来时，瓶内空气的内能减小D．厚玻璃管中的空气被压缩时，管内空气的内能减小11．（3分）如图甲所示的电路中，电源电压为16V 恒定不变，R0为定值电阻，R 为滑动变阻器，闭合开关S 后，在滑片P 滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断正确的是（）A．R0的最小功率是3.2WB．R0的阻值是10ΩC．电路的最大总功率是25.6WD．滑动变阻器的最大阻值是50Ω12．（3分）当定值电阻R两端的电压由U1（U1≠0）增大到U2时，通过它的电流由I1增大到I2．电压增加量△U＝U2﹣U1，电流增加量△I＝I2﹣I1，电功率增加量为△P，则（）A．R＝B．R＝C．△P＝△U△I D．△P＝△U（I1+I2）三、填空题（本大题共15小题，每小题4分，共24分）13．（4分）根据如图所示的图，在下面的空格处填入相应的内容。
两个压紧的铅块能吊起钩码，说明。
14．（4分）验电器的金属箱张开一定角度，是由于。
15．（4分）家庭中的电灯、电视和电冰箱等用电器都是联在电路中的，小明家中一周前、后电能表示数如图所示，他家这周消耗了kW•h的电能。
16．（4分）据《生活报》讯，2017 年4 月14 日起，插线板新国家标准正式实施，要求插线板的插孔须设置“保护门”，“保护门”可有效防止几童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成的内部（选填“断路”或“短路”）．在线材方面要求：如果最大工作电流16A 的延长线插座，导线的最小横截面积由原来的1mm2增加到1.5mm2．请你根据所学物理知识解释增加导线横截面积的好处是。
17．（4分）如图，电源电压5V，R1＝5Ω，R2＝10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为，乙电表的示数为。
18．（4分）甲、乙两只电炉标有“220V 500W”和“220V 1000W”字样，把它们串联在220V 的电路中，在相同时间内产生热量较多的是（选填“甲”或“乙”）电炉：它们串联时甲电炉消耗的电功率与它们并联在220V 的电路中时甲电炉消耗的电功率之比为。
19．（4分）在做测量小灯泡的电功率实验时，电压表出现了故障不能使用。
小明向老师借了一只阻值已知的定值电阻R0，设计了如图1所示的电路，继续测量额定电压为U 额的小灯泡的额定功率。
测量时，应先闭合开关S 和S1，调节滑动变阻器，当电流表的示数为时，小灯泡正常发光；接着将S1断开，S2闭合，保持滑动变阻器的滑片位置不动，读出电流表的示数为I，则小灯泡的额定功率P 额＝。
（用I、U 额和R0表示）。
20．（7分）养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热，图是某款养生壶及其铭牌，求：（1）养生壶将1.2kg水从20℃加热到85℃，水吸收的热量是多少？（2）若正常工作时，养生壶加热效率为91%，将1.2kg水从20℃加热到85℃需要多少分钟的时间？【已知水的比热容c＝4.2×103J/（kg•℃）】型号CH﹣M16额定电压220V频率50Hz额定功率1000W容量 1.2L21．（2分）请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向。
22．（2分）请用笔画线表示导线，将如图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
23．（2分）如下图所示电热水壶的3条接线，请按照安全用电的原则对应连接到插头上。
24．（5分）某小组同学用图甲的电路图探究欧姆定律，实验中他们所用的定值电阻分别是5Ω、10Ω、15Ω，电源电压为4.5V。
（1）在探究“电阻上的电流跟两端电压的关系”时，选用了某一定值电阻，连接电路闭合开关后，移动变阻器的滑片P，当电流表的示数是0.28A 时，电压表的示数如图 1 乙所示，这时定值电阻两端的电压是，请帮助该小组设计一个记录实验数据的表格画在虚线框中。
（2）在探究“电阻上的电流跟电阻的关系”时，若把定值电阻由10Ω换成5Ω．闭合开关后，下一步的操作及其目的是（3）探究结束后，该组同学又利用图1 甲所示的电路图测量小灯泡的电功率，他们把定值电阻换成额定电压为3.8V 的小灯泡。
①请帮该组同学将图1 丙的实物电路连接完整。
②闭合开关，改变变阻器滑片P 的位置，当小灯泡正常发光，电流表示数如图2 所示，则小灯泡的额定功率是。
25．（6分）如图所示电路中，小灯泡L 上标有“8V 3.2W”字样，滑动变阻器的最大阻值为40Ω，R1的阻值为18Ω．求：（1）小灯泡L 的电阻（2）S、S1、S2均闭合时，电压表的示数为9V，电阻R1上消耗的电功率（3）断开S1、S2，闭合S，若接入电路中的电压表改接量程0～3V，电流表的量程为0～0.6A，为了保证两表均不超过量程，且小灯泡两端的电压不超过其额定电压，滑动变阻器的阻值变化范围为多少？26．（6分）在电学实验中，往往认为电压表相当于断路。
对测量的电路没有影响。
事实上电压表的电阻值（简称内阻R V）很大，在电路中有很小的电流通过电压表，电压表的示数就是这很小的电流与其内阻R V的乘积。
小明要测量一只量程已知的电压表的内阻，现有如下器材：待测电压表（量程3V，内阻约为3kΩ）、电流表（量程3A，内阻约0.01Ω）、定值电阻R0（阻值为2kΩ，允许通过的最大电流为0.5A）、电源电压为2V 且保持恒定、开关两个、导线若干。
同组的小亮同学很快设计了如图所示的电路，请你帮助他们，分析说明这个方案可行吗？若可行，请你写出主要的实验步骤和需测量的物理量；写出电压表内阻R V的数学表达式（用已知量和测量量表示）．若不可行，请简要说明理由要求：（1）画出你设计的实验电路图；（2）根据你设计的电路写出主要的实验步骤和需测量的物理量；（3）写出电压表内阻R V的数学表达式（用已知量和测量量表示）。
27．（6分）将电阻R0（阻值已知）与电阻R1串联后接在电压不变的电源两端，R1的功率为P1；将电阻R0与电阻R2（R2＞R1）串联后接在同一电源两端，R2的功率为P2（1）若P1＝P2，请推导得出R1和R2应满足的关系式。
（2）当R1和R2满足什么条件时，P1＞P2？当R1和R2满足什么条件时，P1＜P2？温馨提示：推导过程中需要的物理量，请提前设定。
天津市和平区九年级（上）期末物理试卷参考答案一、单项选择题（本大题共9小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案涂在答题卷相应的位置1．A；2．B；3．A；4．D；5．C；6．C；7．B；8．B；9．D；二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，均有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分．10．AC；11．BC；12．AD；三、填空题（本大题共15小题，每小题4分，共24分）13．分子间存在引力；14．同种电荷互相排斥；15．并；22；16．短路；材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q＝I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以避免外部绝缘皮过热，引起火灾；17．1A；5V；18．甲；4：9；19．；U额（I﹣）；20．；21．；22．；23．；24．2.8V；向左移动变阻器的滑片，使电压表示数不变；1.52W；25．；26．；27．；。
