方钢孔型设计
《轧钢工艺学》复习考试题 -
《轧钢工艺学》复习题一、填空题1、根据钢材断面形状的特征，可分为型钢、板带钢、钢管和特殊类型钢材等四大类。
2、型钢的品种很多，按其断面形状可分为简单断面和复杂断面两种。
3、型钢的品种很多，按生产方法又可分为轧制型钢、弯曲型钢、焊接型钢等。
4、简单断面型钢有方钢、圆钢、扁钢、六角钢、三角钢、弓型钢、椭圆钢等。
5、复杂断面型钢有工字钢、槽钢，丁字钢、钢轨和其他异型断面型钢等。
6、按厚度可把板带钢分为厚板（包括中板）、薄板和箔材三类。
7、钢管的用途广泛，按生产方式可分为无缝钢管和焊接钢管两类。
8、断面形状和尺寸沿长度方向作周期性变化的钢材叫周期性断面钢材。
9、各种轧钢生产系统按生产规模划分为大型的、中型和小型的生产系统。
10、钢材的技术要求就是为了满足使用上的需要对钢材提出的必须具备的规格和技术性能。
11、轧制时所用的原料有三种钢锭、钢坯和连铸坯。
12、轧制前酸洗是为了去除轧件表面的氧化铁皮及油污物。
13、酸洗常用的酸溶有硫酸、盐酸，硝酸、氢氟酸和各种混合酸溶液。
14、碳素钢的加热温度应比固相线(AE线)低50～150°C以防止过烧。
15、轧制工序的两大任务是精确成型及改善组织和性能。
16、影响轧制精确成型的因素有轧辊孔型设计（包括辊型设计及压下规程）和轧机调整。
17、热轧钢材的组织和性能决定于变形程度、变形温度和变形速度。
18、热轧钢材的终轧温度约为800～900℃，通过不同的速度或过冷度冷却到常温，会得到不同的组织结构和性能。
19、轧钢生产可分为钢坯生产和成品生产两个阶段。
20、现代化初轧机分为方坯初轧机，方坯一板坯机和万能板坯初轧机三种。
21、钢锭按钢水脱氧程度不同可分为镇静钢、沸腾钢和半镇静钢三类。
22、钢锭的轧制规程包括压下制度和速度制度。
23、初轧车间由均热跨间、轧钢跨间、主电室跨间、废钢跨间和钢坯跨间所组成。
24、初轧速度图基本有二种形式组成，即梯形速度图和三角形速度图。
25、钢坯连轧机有两种基本组成型式：成组传动的连轧机与单机传动的连轧机。
复杂异型钢结构设计方法与工程实例
复杂异型钢结构设计方法与工程实例嘿，咱今儿就来聊聊这复杂异型钢结构设计方法和工程实例。
你说这钢结构啊，就像是建筑界的变形金刚，能变出各种奇奇怪怪、让人惊叹的形状。
那复杂异型钢结构呢，更是其中的高手，它可不是一般人能搞定的。
咱先说说这设计方法。
这可不是随随便便画画图就行的，那得考虑好多因素呢！就好比你要做一件超级酷炫的衣服，得量体裁衣吧，得考虑面料、款式、颜色搭配吧。
这钢结构也一样啊，得考虑它的受力情况，怎么能稳稳地立在那儿，还能承受各种压力和重量。
还得考虑它的造型，怎么能独特又美观，让人一眼就记住。
然后呢，还得有一双巧手，也就是那些厉害的设计师们。
他们得有丰富的经验和创造力，能把那些复杂的想法变成实实在在的设计图。
他们就像魔法师一样，能把一根根钢材变成让人惊叹的建筑艺术品。
再来说说工程实例。
你看那些造型独特的大剧院、体育馆，还有那些高大上的摩天大楼，很多可都是用的复杂异型钢结构。
比如说那个有名的“鸟巢”，哇，那形状，多特别啊！那就是复杂异型钢结构的杰作。
你想想，要是没有这些独特的设计和厉害的工程实例，咱们的城市得多单调啊。
有了它们，城市就变得有活力、有魅力了。
就好像一个人，如果每天都穿一样的衣服，多无趣啊，但是如果时不时来点不一样的造型，那多吸引人眼球啊！咱再举个例子，就像建一座桥。
普通的桥可能就是直直的一条，没啥特别的。
但要是来个异型的，比如说弯弯曲曲像条龙一样的，或者像朵花一样的，那得多有意思啊。
而且这样的桥不仅好看，还能成为城市的一道亮丽风景线呢。
复杂异型钢结构的设计和工程实例，那可真是建筑界的宝贝啊。
它们让我们的生活变得更加丰富多彩，让我们能享受到那些独特又美妙的建筑带来的震撼和乐趣。
所以说啊，这复杂异型钢结构可不是一般的厉害，它是建筑界的明星，是让我们的城市变得更加美好的重要力量。
咱可得好好重视它，让它为我们创造更多的奇迹和惊喜！这就是我对复杂异型钢结构设计方法与工程实例的理解，你觉得呢？。
大规格棒材编组台架的四种型式

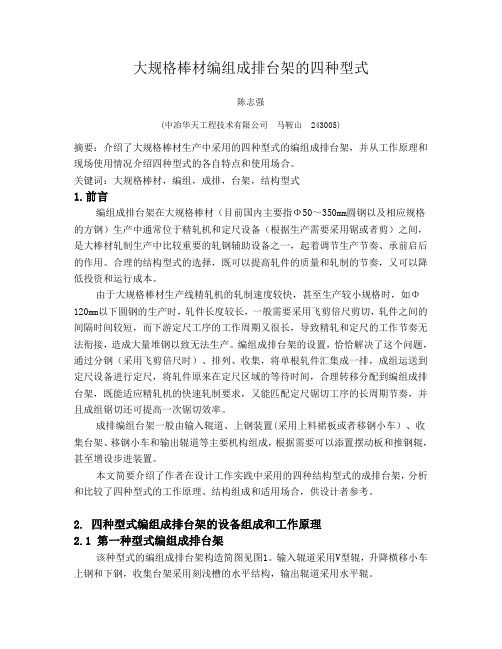

大规格棒材编组成排台架的四种型式陈志强(中冶华天工程技术有限公司马鞍山 243005)摘要：介绍了大规格棒材生产中采用的四种型式的编组成排台架，并从工作原理和现场使用情况介绍四种型式的各自特点和使用场合。
