项目六 整流、滤波及稳压电路课后参考答案
6滤波电路

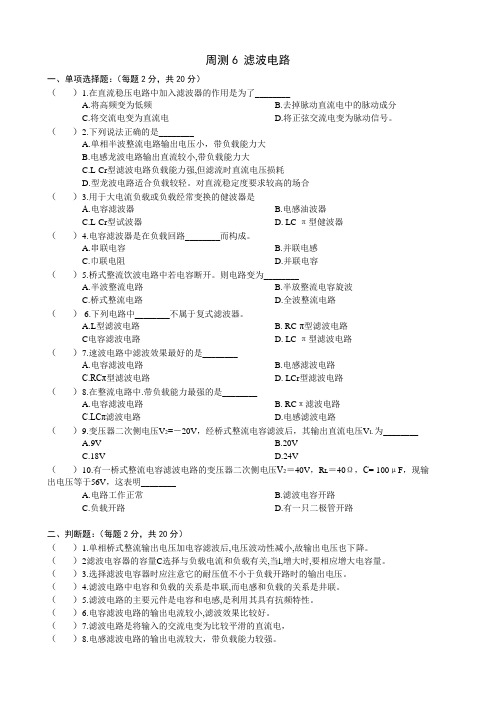

周测6 滤波电路一、单项选择题：（每题2分，共20分）（）1.在直流稳压电路中加入滤波器的作用是为了________A.将高频变为低频B.去掉脉动直流电中的脉动成分C.将交流电变为直流电D.将正弦交流电变为脉动信号。
（）2.下列说法正确的是________A.单相半波整流电路输出电压小，带负载能力大B.电感龙波电路输出直流较小,带负载能力大C.L-Cr型滤波电路负载能力强,但滤流时直流电压损耗D.型龙波电路适合负载较轻。
对直流稳定度要求较高的场合（）3.用于大电流负载或负载经常变换的健波器是A.电容滤波器B.电感油波器C.L-Cr型试波器D. LC-π型健波器（）4.电容滤波器是在负载回路________而构成。
A.串联电容B.并联电感C.巾联电阻D.并联电容（）5.桥式整流饮波电路中若电容断开。
则电路变为________A.半波整流电路B.半放整流电容旋波C.桥式整流电路D.全波整流电路（） 6.下列电路中________不属于复式滤波器。
A.L型滤波电路B. RC-π型滤波电路C电容滤波电路 D. LC-π型滤波电路（）7.速波电路中滤波效果最好的是________A.电容滤波电路B.电感滤波电路C.RCπ型滤波电路D. LCr型滤波电路（）8.在整流电路中.带负载能力最强的是________A.电容滤波电路B. RCπ滤波电路C.LCπ滤波电路D.电感滤波电路（）9.变压器二次侧电压V2=－20V，经桥式整流电容滤波后，其输出直流电压V L为________A.9VB.20VC.18VD.24V（）10.有一桥式整流电容滤波电路的变压器二次侧电压V2＝40V，R L＝40Ω，C= 100μF，现输出电压等于56V，这表明________A.电路工作正常B.滤波电容开路C.负载开路D.有一只二极管开路二、判断题：（每题2分，共20分）（）1.单相桥式整流输出电压加电容滤波后,电压波动性减小,故输出电压也下降。
整流滤波稳压电路实验报告
整流滤波稳压电路实验报告一、实验目的。
本实验旨在通过搭建整流滤波稳压电路，验证其在直流电源中的稳压性能，并观察其对输入信号的整流和滤波效果。
二、实验原理。
整流滤波稳压电路是由整流电路、滤波电路和稳压电路组成的。
整流电路主要用于将交流电转换为直流电，滤波电路则用于对直流电进行滤波处理，去除交流成分，最终稳压电路则用于保持输出电压的稳定性。
三、实验器材。
1. 电压表。
2. 电流表。
3. 二极管。
4. 电容。
5. 电阻。
6. 直流电源。
四、实验步骤。
1. 按照电路图搭建整流滤波稳压电路。
2. 接通直流电源，观察电压表和电流表的读数。
3. 测量输出电压的稳定性。
4. 更换不同数值的电容和电阻，观察输出波形的变化。
五、实验结果。
通过实验，我们观察到整流滤波稳压电路能够有效地将交流电转换为直流电，并且能够对直流电进行滤波处理，去除交流成分，使输出电压更加稳定。
在更换不同数值的电容和电阻后，我们也观察到输出波形的变化，进一步验证了整流滤波稳压电路的性能。
六、实验分析。
整流滤波稳压电路在电子电路中具有重要的应用价值，它能够有效地将交流电转换为直流电，并且能够对直流电进行滤波处理和稳压，保证电路工作的稳定性和可靠性。
因此，对整流滤波稳压电路的研究和实验具有重要的意义。
七、实验总结。
通过本次实验，我们深入了解了整流滤波稳压电路的工作原理和性能特点，掌握了搭建和调试整流滤波稳压电路的方法，并且验证了其在直流电源中的稳压性能。
同时，我们也发现了一些问题和不足之处，对于整流滤波稳压电路的进一步研究提出了一些建议。
八、实验改进。
在今后的实验中，我们可以尝试使用不同类型和数值的电容和电阻，以及不同的整流和稳压电路，进一步探究整流滤波稳压电路的性能和应用范围。
同时，我们也可以结合实际工程应用，对整流滤波稳压电路进行优化和改进，提高其稳定性和可靠性。
通过本次实验，我们对整流滤波稳压电路有了更深入的了解，同时也积累了丰富的实验操作经验，这对我们今后的学习和科研工作都具有重要的意义。
模拟电子技术项目六 整流滤波电路任务书
项目六整流滤波电路任务一认识电路该电路由电源变压器T、整流二极管VD1~VD4和滤波电容器C组成，其中发光二极管LED与限流电阻器R组成电源指示电路。
电源变压器T二次侧的低压交流电，经过整流二极管VD1~VD4变成了脉动直流电。
这种脉动直流电含有交流成分，因而需要利用滤波电容器C滤除其中的交流成分，得到波动较小的直流电。
电阻器R和发光二极管LED既是电源指示电路，又可以作为整流滤波电路的负载。
任务二元器件的识别与检测任务三电路制作与调试一、电路制作与步骤：1.按电路原理图的结构绘制电路元器件排列的布局草图。
2.按工艺要求对元器件的引脚进行成形加工。
3.按布局图在实验电路板上依次进行元器件的排列、插装。
4.按焊接工艺要求对元器件进行焊接，直到所有元器件连接并焊接完为止。
5.焊接电源输入线或输入端子。
二、电路调试：接上变压器，接通电源，然后用万用表测量整流滤波电路两端输出电压，其参考值为17.2V左右，则说明电路工作基本正常。
若电路工作不正常，可能出现的故障情况：（1）输出电压只有一半7V左右，这是由于某只二极管的极性相反接了或开路所致，调整二极管就可以解决。
（2）输出电压比正确电压值偏低，可以测量滤波电容器C上的电压，如果C上的电压只有11~12V左右，这常常是因为整流二极管中有一只开路造成的。
任务四电路测试与分析测试1：用万用表测量电源变压器二次电压，并用示波器观察二次交流电压波形；测试2：当断开按钮SB，断开滤波电容器C时，用万用表测量整流输出电压，并用示波器观察其波形；测试3：当按下按钮SB，接上滤波电容器C时，用万用表测量整流滤波输出后的电压，并用示波器观察其滤形。
测试结果填入下表：分析1：为什么正弦交流电通过桥式整流后变成了脉动的直流电？分析2：为什么桥式整流后的脉动直流电经过电容滤波后变成了相对平缓的直流电？。
《电工技术》试题及答案--整流滤波电路
第一章整流滤波电路一、填空题1、（1-1，低）把P型半导体N型半导体结合在一起，就形成 PN结。
2、（1-1，低）半导体二极管具有单向导电性，外加正偏电压导通，外加反偏电压截至。
3、（1-1，低）利用二极管的单向导电性，可将交流电变成直流电。
4、（1-1，低）根据二极管的单向导电性性，可使用万用表的R×1K挡测出其正负极，一般其正反向的电阻阻值相差越大越好。
5、（1-1，低）锗二极管工作在导通区时正向压降大约是，死区电压是。
6、（1-1，低）硅二极管的工作电压为，锗二极管的工作电压为。
7、（1-1，中）整流二极管的正向电阻越小，反向电阻越大，表明二极管的单向导电性能越好。
8、（1-1，低）杂质半导体分型半导体和型半导体两大类。
9、（1-1，低）半导体二极管的主要参数有、，此外还有、、等参数，选用二极管的时候也应注意。
10、（1-1，中）当加到二极管上的反向电压增大到一定数值时，反向电流会突然增大，此现象称为现象雪崩。
11、（1-1，中）发光二极管是把能转变为能，它工作于状态；光电二极管是把能转变为能，它工作于状态。
12、（1-2，中）整流是把转变为。
滤波是将转变为。
电容滤波器适用于的场合，电感滤波器适用于的场合。
13、（1-1，中）设整流电路输入交流电压有效值为U2，则单相半波整流滤波电路的输出直流电压U L（AV）= ，单相桥式整流电容滤波器的输出直流电压U L（AV）= ，单相桥式整流电感滤波器的输出直流电压U L（AV）= 。
14、（1-1，中）除了用于作普通整流的二极管以外，请再列举出2种用于其他功能的二极管：，。
15、（1-1，低）常用的整流电路有和。
16、（1-2，中）为消除整流后直流电中的脉动成分，常将其通过滤波电路，常见的滤波电路有，，复合滤波电路。
17、（1-2，难）电容滤波器的输出电压的脉动τ与有关，τ愈大，输出电压脉动愈，输出直流电压也就愈。
18、（1-2，中）桥式整流电容滤波电路和半波整流电容滤波电路相比，由于电容充放电过程（a.延长，b.缩短），因此输出电压更为（a.平滑，b.多毛刺），输出的直流电压幅度也更（a.高，b.低）。
整流滤波稳压电路实验报告
整流滤波稳压电路实验报告整流滤波稳压电路实验报告一、引言电路实验是电子工程学习中不可或缺的一环，通过实际操作和观察，我们可以更好地理解电子元件的工作原理和电路的特性。
本次实验的主题是整流滤波稳压电路，通过搭建电路并进行实验，我们将深入探究整流滤波稳压电路的原理和性能。
二、实验目的1. 理解整流滤波稳压电路的基本原理；2. 掌握整流滤波稳压电路的搭建方法；3. 分析整流滤波稳压电路的输出特性。
三、实验原理整流滤波稳压电路是一种常见的电源电路，其主要功能是将交流电转换为直流电，并通过滤波电路使输出电压更加稳定。
整流电路采用二极管作为开关元件，将正负半周期的交流电信号转换为单向的脉冲信号。
然后，通过滤波电路将脉冲信号转换为平滑的直流信号。
稳压电路则通过负反馈控制，使输出电压保持稳定。
四、实验器材和元件1. 交流电源；2. 整流二极管；3. 滤波电容；4. 稳压二极管；5. 变阻器；6. 示波器；7. 万用表。
五、实验步骤1. 搭建整流电路：将交流电源与整流二极管连接，接入负载电阻，通过示波器观察输出波形。
2. 搭建滤波电路：在整流电路的输出端并联一个滤波电容，通过示波器观察输出波形的变化。
3. 搭建稳压电路：在滤波电路的输出端并联一个稳压二极管，通过示波器观察输出波形的稳定性。
4. 调节变阻器：通过调节变阻器的阻值，观察输出电压的变化情况。
六、实验结果与分析在完成实验步骤后，我们观察到以下结果：1. 整流电路能够将交流电转换为单向的脉冲信号，输出波形为半波整流波形；2. 滤波电路能够将脉冲信号转换为平滑的直流信号，输出波形的纹波减小；3. 稳压电路能够通过负反馈控制，使输出电压保持稳定；4. 调节变阻器的阻值可以改变输出电压的大小。
通过对实验结果的分析，我们可以得出以下结论：1. 整流滤波稳压电路能够将交流电转换为直流电，并保持输出电压的稳定性；2. 滤波电容的选择和连接方式对输出波形的纹波有重要影响；3. 稳压二极管的负反馈控制能够有效地提高稳压电路的性能；4. 通过调节变阻器的阻值，可以灵活地控制输出电压的大小。
电工技术试题及答案--整流滤波电路

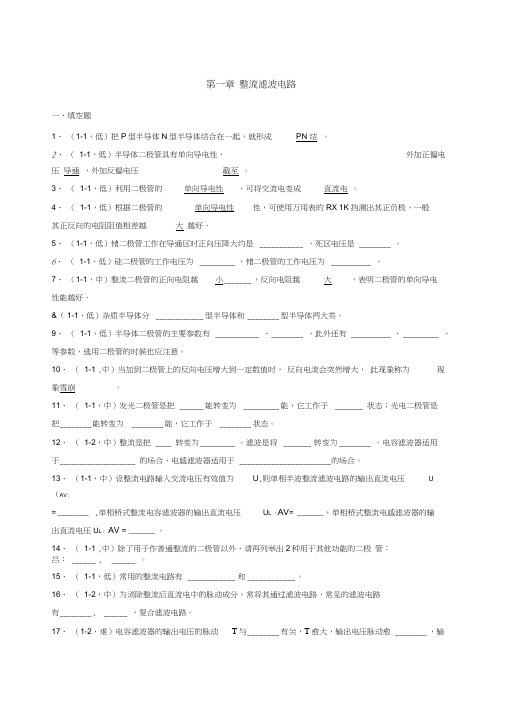

第一章 整流滤波电路 一、填空题 1、 （1-1，低）把P型半导体N型半导体结合在一起，就形成 PN 结 。 2、 （ 1-1，低）半导体二极管具有单向导电性， 外加正偏电
压 导通 ，外加反偏电压 截至 。 3、 （ 1-1，低）利用二极管的 单向导电性 ，可将交流电变成 直流电 。 4、 （ 1-1，低）根据二极管的 单向导电性 性，可使用万用表的RX 1K挡测出其正负极，一般 其正反向的电阻阻值相差越 大 越好。 5、 （1-1，低）锗二极管工作在导通区时正向压降大约是 ___________ ，死区电压是 ________ 。 6、 （ 1-1，低）硅二极管的工作电压为 _________ ，锗二极管的工作电压为 __________ 。 7、 （1-1，中）整流二极管的正向电阻越 小 _______ ，反向电阻越 大 ，表明二极管的单向导电 性能越好。 &（ 1-1，低）杂质半导体分 ____________ 型半导体和 ________ 型半导体两大类。 9、 （ 1-1，低）半导体二极管的主要参数有 ___________ 、 ________ ，此外还有 __________ 、 _________ 、 等参数，选用二极管的时候也应注意。 10、 （ 1-1 ,中）当加到二极管上的反向电压增大到一定数值时， 反向电流会突然增大， 此现象称为 现 象雪崩 。 11、 （ 1-1，中）发光二极管是把 ______ 能转变为 _________ 能，它工作于 _______ 状态；光电二极管是 把 ________ 能转变为 ________ 能，它工作于 ________ 状态。 12、 （ 1-2，中）整流是把 ____ 转变为 _________ 。滤波是将 _______ 转变为 ________ 。电容滤波器适用 于 ___________________ 的场合，电感滤波器适用于 _______________________ 的场合。 13、 （1-1，中）设整流电路输入交流电压有效值为 U,则单相半波整流滤波电路的输出直流电压 U
直流稳压电路复习及习题答案
第7章直流稳压电源7.1 本章主要知识点整流电路整流电路的作用是将交流电（正弦或非正弦）变换为单方向脉动的直流电，完成这一任务主要是靠二极管的单向导电作用，因此二极管是构成整流电路的核心元件。
常用整流电路如表7.1所示，应重点掌握单相桥式整流电路。
整流电路研究的主要问题是输出电压的波形以及输出电压的平均值U o（即输出电压的直流分量大小），均列于表7.1中。
表中还列出了各种整流电路的二极管中流过的电流平均值I D和二极管承受的最高反向电压U DRM，它们是选择二极管的主要技术参数。
变压器副边电流的有效值I2是选择整流变压器的主要指标之一。
分析整流电路工作原理的依据是看哪个二极管承受正向电压，三相桥式整流电路是看哪个二极管阳极电位最高或阴极电位最低，决定其是否导通。
分析时二极管的正向压降及反向电流均可忽略不计，即可将二极管视作理想的单向导电元件。
表7.1 各种整流电路性能比较表滤波电路滤波电路的作用是减小整流输出电压的脉动程度，滤波通常是利用电容或电感的能量存储功能来实现的。
最简单的滤波电路是电容滤波电路，滤波电容C 与负载电阻R L 并联，其特点是： （1）输出电压的脉动大为减小，并且电压较高。
半波整流：2o U U =全波整流：2o 2.1U U =（2）输出电压在负载变化时波动较大，只适用于负载较轻且变化不大的场合，一般要求时间常数满足：C R L =τ≥2)5~3(T（3）二极管导通时间缩短，电流峰值大，容易损坏二极管。
（4）单相半波整流时二极管承受的最高反向电压增大一倍，为：2DRM 22U U =除了电容滤波电路以外，还有电感滤波电路以及由电容和电感或电阻组成的LC 、CLC π型、CRC π型等复合滤波电路。
电感滤波电路的输出电压较低，一般2o 9.0U U =，峰值电流很小，输出特性较平坦，负载改变时，对输出电压的影响也较小，适用于负载电压较低、电流较大以及负载变化较大的场合，缺点是制作复杂、体积大、笨重，且存在电磁干扰。
《电子技术基础》第二章整流与滤波电路习题册
《电子技术基础》第二章整流与滤波电路习题册第二章整流与滤波电路一、判断下列说法是否正确，用“√”和“×”表示判断结果填入空内。
（1）电容滤波适用于大电流场合，而电感滤波适用于高电压场合。
（）（2）全波整流电路中，流过每个整流管的平均电流只有负载电流的一半。
（）（3）单相桥式整流电容滤波电路中与单相半波整流电容滤波电路中，每个二极管承受的反向电压相同。
（）（4）半波整流电路中，流过二极管的平均电流只有负载电流的一半。
（）（5）硅稳压管并联型稳压电路的负载任意变化，稳压管都能起稳压作用。
（）（6）电解电容的电极有正、负之分，使用时正极接高电位，负极接低电位。
（）（7）任何电子电路都需要直流电源供电，因此需要直流稳压电源。
（）（8）在整流电路后仅用电阻就构成滤波电路。
（）（9）整流电路能将交流电压转换成单向脉动电压，是利用了二极管的单向导电性。
（（）（10）全波整流电路中，其中一个整流管短路时对整流电路不影响，输出仍为全波整流。
（）二、选择正确答案填入空内。
1、滤波电路中整流二极管的导通角较大，峰值电流很小，输出特性较好，适用于低电压、大电流场合的滤波电路是（）A、电感B、电容C、复式D、有源分析如下图，选择正确答案填在括号内（第2题～第5题），已知U2=10V。
2、接入滤波电容后，输出直流电压为（）A、升高B、降低C、不变D、为零3、接入滤波电容后，二极管的导通角为（）A、加大B、减小C、不变D、为零4、输出电压的平均值U O约为（）A、10VB、14VC、16VD、12V5、若D1短路，则（）A、U0减小一半B、U O不变C、D3、D4发热D、D2或变压器烧坏分析如下图，选择正确答案填写在括号内（第6题～第11题）。
6、设U2有效值为10V，则电容两端电压为（）A、4.5VB、9VC、12VD、14V7、若电容C脱焊，则Ui为（）A、4.5VB、9VC、12VD、14V8、若二极管D4接反，则（）A、变压器被短路，D1、D2或变压器被烧坏B、变为半波整流C、电容C将过压而击穿D、稳压管过流而烧坏9、若电阻R短路，则（）A、U O将下降B、变为半波整流C、电容C将过压而击穿D、稳定管过流而损坏10、设电路正常工作，当电网电压波动而使U i增大时（负载不变），I R将增大，则I W将（）A、增大B、减小C、基本不变D、为零11、设电路正常工作，当负载电流I O增大时（电网电压不变），I R将基本不变，则I W将（）A、增大B、减小C、基本不变D、为零12、在单相整流电路中，流过负载电阻的电流是（）A、交流电流B、平滑直流C、脉动直流D、纹波电流13、在单相桥式整流电路中，设变压器副边电压有效值为U2，若负载开路，则每只整流二极管承受的最高反向电压是（）A、2U2B、2U2C、22U2D、U214、在单相桥式整流电路中，设变压器副边电压有效值为U2=100V，则负载两端平均电压是（）A、100VB、90VC、45VD、141V15、在单相桥式整流电路中，如果某个整流二极管极性接反，则会出现（）现象A、输出电压升高B、输出电压为零C、有半周短路，输出电压明显下降D、输出电压不变三、填空题1、硅稳压管通常工作在区域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
项目六：整流、滤波及稳压电路的思考练习与知识评价参考答案
〖思考练习〗
6.1认识单相半波整流电路
1、负半周工作，输出负电压。
2、相同。
6.2认识桥式整流电路
(1)Uo=1.2U2则U2=75V
(2) IVD =1A U Rm≥141.4V
6.3．认识电容滤波电路
(1) Uo=1.2U2则U2=10V
（2）耐压为28V ,容量为400UF
6.4认识电感滤波电路
1、使交流成分更加减少，输出直流电更平滑。
2、电感是利用“通直隔交”，电容是利用“通交隔直”进行滤波。
6.5认识LC型滤波电路
Uo=1.2U2=1.2U2 则U2=14.4V
6．6 π型LC滤波电路
优点：滤波效果较好缺点：体积大，成本高。
7.3基本稳压电路
答：当电网电压降低时，输出电压U0下降时，稳压管两端电压V Z会下降，反向电流I Z 减少，导致通过限流电阻R的电流I R减少，R端电压U R下降，根据U O=U I-U R的关系，可知U0下降受限制。
其过程可用符号表示为：U0↓→V Z↓→I Z↓→I R↓→U R↓→U0↑
I R=33.3MA , R L=22.2MA I Z=11.1MA
7.4三端集成稳压器
〖技术知识〗
一、真空题：
1、将 交流电 变换成 直流电 的过程称为整流。
2、 半波整流 是指输出电流的波形只有输入的交流电压波形的一半。
3、常见的整流电路可分为 半波整流 与 桥式整流 两种。
4、把 脉动 直流电变换成比较平滑的直流电的过程称为 滤波 。
5、常用的滤波电路有 电容滤波 、 电感滤波 。
6、采用电容滤波时，电容必须与负载 并联 。
7、直流稳压电源是用于当 输入电压 变化时，能保持 输出 电压基本稳定的直流电源。
8、在稳压管稳压电路中，稳压管必须与负载电阻 并联 。
9、三端固定式稳压器三个端分别是 输入 端、 接地 端和 输出 端。
10、三端固定稳压器W7805是指输出电压为 正5伏，W7906是指输出电压为 负6 伏。
二、选择题：
1、单相半波整流电路中，如果电源变压器次级感应电压为10伏，则负载电压平均值是（ B ）伏。
A 10
B 4.5
C 9
D 5
2、在整流电路中起到整流作用的元件是 C 。
A 电容
B 电阻
C 二极管
D 三极管
3、在电源变压器次级电压相同的情况下，桥式整流电路输出的电压只有半波整流电路的（ A ）倍。
A 2
B 0.45
C 0.5
D 3
4、在单相桥式整流电路中，如果电源变压器二次侧电压为10V ，则负载电压为 B 伏。
A 4.5
B 9
C 8
D 10
5、稳压二极管工作在 B 偏置状态。
A 正
B 反
C 正和反
D 导通
6、W78XX 系列集成稳压器为 B 输出。
A 负电压
B 正电压
C 负和正电压
D 无
三、分析计算题
在如图所示的桥式整流电容滤波电路中，202=U V ，40L =R Ω，1000=C μF ，试问：
（1）正常工作时输出U o是多少伏？
（2）如果电路中有一个二极管出现下列情况：①开路；②接反,电路分别处于何种状态？是否会给电路带来什么危害？
(1) U o =1.2 U2 =1.2*20=24V
(2) 若其中一支二极管开路时,则变成半波整流电路,若其中一支二极管反接时,则电源
会通过与其相邻的另一支二极管形成短路,此两管都因通过短路电流后而损坏,当然,这种短路也会造成前级电路的反应（保险熔断或跳闸）.。
