ACER(宏基)4520G拆机详细教程多图
拆装笔记本步骤---完整版
拆装笔记本总结报告一、首先清理桌面保持桌面的干净整洁，以免和其它笔记本配件混淆和刮花笔记本机壳。
二、笔记本按机壳可分四大部分：①A壳：笔记本未打开的时候，最上面的那面②B壳：笔记本打开后与液晶屏同平面的周围部份。
③C壳：与键盘同平面的那面。
④D壳：笔记本的底部。
三、笔记本的拆卸过程1、先从D壳开始，先拆除电池，以免造成烧键盘或烧主板。
2、拆掉D壳上的螺丝。
D壳螺丝最好要单独放一起，与其它螺丝分开，长螺丝和特殊螺丝要记下来位置，以免安装的时候打穿主板或打穿C壳。
3、拆掉硬盘盖上的螺丝，取出硬盘。
同时也要注意螺丝的放置，以免混淆。
4、接着拆掉内存，网卡，光驱上的螺丝，并将其取出，注意螺丝要分开放置。
5、接着拆掉键盘上方的压条后，在拧掉固定键盘螺丝，取出键盘，在断开与主板连接的信号线和电源线，并拧掉屏轴后面的螺丝，便可把整个屏拿下来了，即A壳和B壳。
6、再开始从C壳拆起，则先拨出与主板连接的两根喇叭线，触控板的线及主板电源线。
然后在拆掉C壳上的螺丝，并取出。
注意螺丝的大小型号，及放置位置。
7、接下来就是拆主板了，由于其他壳上与主板连接的线都已断开所以现在直接取出主板，但要注意释放静电，以免烧坏主板。
注意螺丝的放置位置。
8、再接着拆掉CPU风扇盖，并断开与主板连接的风扇电源线，取出CPU风扇后，在拆掉其下方的扇热铜片。
注意螺丝的放置位置。
以上就是拆笔记本的一般步骤。
四、笔记本的安装过程注：将桌面清理干净，以免安装中多出螺丝，或少了螺丝。
1、将拆下来的CPU风扇安装到主板上并连接上其电源线，再将其风扇盖装上，注意与主板对齐，最后上螺丝，将其固定。
2、CPU风安装好后，在将主板安放到D壳中，用螺丝固定后，在接上主板电源线。
在这个过程中要注意尽量不要用手触摸到主板，以免产生静电，烧坏主板。
3、接着就是安装C壳，将C壳安装到D壳和主板之上并压紧，然后接上连接在C壳与主板之间的触控板线和两根喇叭线，最后上螺丝固定。
Acer 4750g拆机
这个宏基的笔记本是自己用的，最近在网上找这个型号的拆机资料超了好久都没找到，后来在这个网站找到了一些ACRT 4750G的拆解图片，但不是非常的详细所以我还是自己来动手拆把，顺便把拆机过程的图片和大家一起分享下巴，相对来说这个笔记本比我的IBM那些难拆，因为很多螺丝设计都不知道这么多螺丝固定什么的，看看IBM就那么几个螺丝固定的不是也非常好吗，好了不废话看我下面的图片吧，第一张是你要拆开的螺丝，我一个一个的标记上，如果觉得麻烦那么背面所有看得见的螺丝都拆开吧
其次就是键盘上面这里有小的卡口设计，我用小刀小心的撬开，指甲长的话也可以使用指甲来完成
来一张键盘前面卡口的特写图片吧，这样应该能看清楚了吧
翻开键盘后就是键盘的排线需要拔掉了。
这里有个小的卡和的东西，拔出那个白色的，就可以拆开了
键盘下面剩下的就是一些排线了，比如喇叭的排线比如触摸板的那个排线，这里都需要拆卸走。
因为前面已经将背面所有的螺丝拧开了，当然也包含了C面部的螺丝然后就可以取出掌托连用C面部了，ACER 4750G笔记本拆机还是真麻烦的。
宏基(acer)Aspire 4930G拆机教程
宏基（acer）Aspire 4930G拆机教程我的电脑是宏基Aspire4930G系列的（具体型号是731G16Mn），到现在刚好用了一年，平时在学校用的时候都在下面放一个散热架，但是寒假回家之后发现不用散热架的电脑温度过高，鲁大师经常对CPU温度报警。
我只能用一会歇一会，就连游戏都不敢玩，今天下午跟朋友玩了会游戏电脑居然死机了，对于这个现象我有点忍无可忍了。
由于电脑已经过了保修期，去客服那清理灰尘已经不是免费的了，我于是就决定自己动手，上百度搜索了一下我这个型号电脑的拆机教程，上面只是给出了一些泛泛的指导，当时我还以为拆机不是很困难，就找了几个不同型号的螺丝刀开始了我的拆机尝试，但是不做不知道，一做下一跳，在拆机过程中出现的问题远比网上说得多。
有N个螺丝和N+1条排线，一不小心可能就能把电脑拆坏，还好在我小心翼翼的努力下经过了一个多小时的工作终于把电脑的所有零件都拆下来清理了一下，重新装起来之后电脑还能正常工作，说明我的这次很有风险的尝试还算成功。
下面就把我的拆机过程详细的介绍给大家。
1.这是拆机前的样子2.按照图中画圆圈标定的螺丝位置先拆下背面的所有螺丝和保护盖（注：背面一共6个较小的螺丝，13个较大的螺丝其中有几个是固定保护盖的，在这里没有画出）3.拆下硬盘和无线网卡（无线网卡上有两个固定的螺丝必须先拆下，并且一黑一白两根导线要轻轻地从上面摘下，这两根导线连接着屏幕）4.拆下键盘先找到键盘上两个卡扣，用小螺丝刀将卡扣压进卡槽，轻轻向上搬动最上排的按键就可以轻松地把键盘拆下但是不要太用力，因为键盘下边连着排线，如果用力太大会将排线扯坏，从此步之后会经常遇到排线拆卸。
拆卸排线时只要两手分别用一个螺丝刀同时轻轻地将压住排线的卡扣向外搬动，然后将排线向外轻轻抽出就可以了，以后对于的处理方法也一样。
接下来将标记处的排线都拆下5.拆下靠近屏幕的开机键以及多媒体键区域由于背面的螺丝已经全部拆除，所以现在这个区域已经没有螺丝固定所以只要沿着这个区域的外延用小螺丝刀轻轻撬动就可以轻松的将其拆下，不过值得注意的是这个键区仍有一个排线，应用上面介绍的方法就可以将其拆下6。
宏基ACERV3-772G拆机图
继改造主板散热，增加内存后，本本迎来了更换cpu的升级。
这里首先讲解V3-772的拆机。

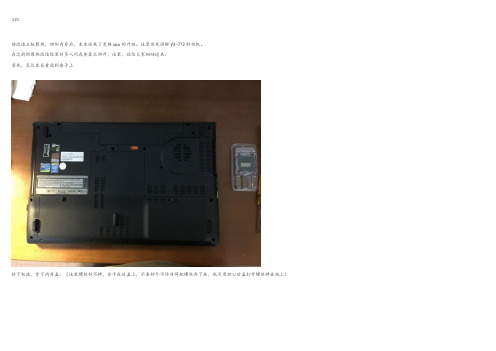

在之前的散热改造贴里好多人问我要真么拆开，这里，就给大家细细道来：首先，笔记本反着放到桌子上拆下电池，拿下内存盖：（这里螺丝拆不掉，会卡在后盖上，不要拧个不停非得把螺丝弄下来，也不用担心后盖打开螺丝掉在地上）打开后，我们就看到了内部，接下来，取下1内存2硬盘3光驱4网卡5电源线：取网卡记得先拔下天线，记得拔下电源线：然后拧下外壳螺丝，这里所有螺丝必须拧下来，保管好，这些螺丝不会卡在外壳上，反过来就都掉下来了哦~~全部拧完了后，反过来电脑，正常姿势打开我一般从右下动手慢慢抬起，如果觉得力量挺大，有明显弯曲说明有螺丝没有松开，正常的有点儿力气这里就开了，然后挑开排线开关：像这样，不要直接拔，先把黑片挑起来：然后拿下前盖，这里只有右边一个螺丝要拆：然后慢慢从右边抬起键盘，左边有卡扣，注意稍微向右拉点儿，不要太猛直接拽下来，你就可以买新键盘了：然后不要直接掀开，要从后面掀起来，如图：然后排线在另一侧，站起来从上面卸掉：键盘就拿下来了：（键盘背面爆照）接下来开始拆主板，螺丝有4个（貌似是，大排线没有拆记得拆），拔下来显示器线，如箭头所示直接提着塑料绳抬起来就好：这里注意的是，主板因为螺丝孔很多，只有少部分是固定主板的螺丝，都会用三角标出，例如：大家装的时候记得只上这些带三角的螺丝，不然外壳螺丝有可能就没有地方拧了，然后导致全部返工。
然后慢慢从右端抬起主板：抬起直到接近75度（这里如果电源线和WIFI天线没有拔，会被扥住，所以务必记得拔下来）。
这里差不多这个角度就可以顺利拿下来主板了：来一张全家福，主板上还可以看到我上次改造的南桥散热片~~~~~：然后开始拆开散热，根据个人需求，换散热硅脂，清理风扇等：更换CPU:拆下散热后看到GPU:和CPU。
这里用六角螺丝刀T-8，拧开这里的锁扣：取下CPU（小心翼翼），新老CPU对比：这里我们简单介绍下，v3 772采用的是i7 4702MQ，是这里最低的处理器，直接上最高的散热怕有问题，那么同等47w的情况下，要最高的，恩，所以我换的是4900MQ(这里只能换47W的，因为没有37W的了)。
笔记本拆机教程
笔记本拆机教程戴尔inspiro 5520 笔记本电脑除尘，更换屏幕排线，更换摄像模块实战记录本⼈使⽤了五年的笔记本电脑，出现了⼀个问题，当合上屏幕时屏幕闪动，有时候停在某⼀个⾓度时出现⿊屏。
分析是屏幕排线的问题。
为了搞清楚排线的型号（卖家叫货号），曾拆开电脑查对排线的型号。
在拆的过程中不⼩⼼碰坏了摄像模块的插线接⼝。
然后⽹购了屏幕排线，摄像模块。
考虑电脑使⽤多年应该顺便除⼀下尘，还⽹购了⼀⼩瓶导热硅胶。
屏幕排线型号：DC02001GD10 （22元含邮费）摄像头模块型号：Dell Inspiron 5323 5420 5520 5720 7520 7720 0YCD6 （ 21.8元含邮费）散热硅胶（6.8元包邮）於2018年1⽉20⽇上午9时开始施⼯，为避免装配时出错，每⼀步都做了简单的记录。
整理后的记录如下。
施⼯现场：⼀、拔去⽆线⿏标接受器。
⼆、拆下电池。
三、拆下硬盘盖板。
（3个带卡垫的螺丝，周边有卡扣）四、拆下硬盘。
（4个螺丝）拧下螺丝，拉动⿊⾊塑料带，取下硬盘。
五、拆下光驱。
（⼀个螺丝，在硬盘旁边）拆下螺丝，拉出光驱。
六、拆下内存。
⽤⼿把两边的卡⼦轻轻向外侧推，内存会慢慢地向上弹起，向后拉即可以拿下来。
七、拆下D盖（底盖）的螺丝。
（底⾯4个，电池盒内4个，光驱下⾯2个，内存下⾯1个）（4个⼤胶垫下⾯没有螺丝）翻转电脑。
⼋、拆下键盘。
键盘上⽅有4个锁扣，轻轻撬开，不要猛拉键盘，将键盘连接主板的排线拆下，向上板起插⼝上的⿊⾊压板，即可拆下排线，然后拿开键盘。
九、拆下键盘下⾯的3个排线。
（2个蓝⾊，⼀个紫⾊）均是向上板起接⼝上的⽩⾊压板，拉动蓝⾊或紫⾊的塑料拉带。
⼗、拆下键盘下⾯的螺丝。
（6个）⼗⼀、⼗⼀、拆下C盖（装键盘的盖板）轻轻撬开四周的锁扣。
不要猛拉C盖，将左下⾓C盖连接主板的紫⾊排线拆下，向上板起插⼝上的⽩⾊压板，即可拆下排线，然后拿开C盖。
⼗⼆、拔开主板上的屏幕排线。
揭开固定胶纸，将两边的⼩⽩块轻轻向后拉，即可拆下⼗三、拆下主板上的喇叭接线，风扇接线和蓝⾊排线。
acer_4750G拆机
上次把自己的4750拆掉清灰效果很好，当时在湖里显摆的时候答应鱼儿们出一个教学帖的，今天同学托我清灰所以从头到尾整理了一遍，希望能给鱼儿们带来帮助，让自己的本本清清爽爽过夏天。
不多说废话了，开始教程。
上图为清灰前的开机温度，如果你的cpu开机温度在60+度以上，那么恭喜你，需要清理灰尘了。
下图为清理灰尘以后的开机温度，怎么样，很给力吧？首先需要准备的主要工具：1.梅花螺丝刀；2.清洁套（包含刷子，吸水布）相信这个很多同学都有；3，电吹风；4.棉签；5.硅脂（这个地下通道里的卓越电脑就有得卖，5元一支）；其他的在动手的过程中再作介绍拆机的过程中最好准备个盒子，用来装各种部件，以免细小部件不慎遗失。
下面开始拆机。
我们将会遇到5种规格的螺丝，同规格的螺丝我会用相同的颜色标注出来。
先把你看得到的12+3颗螺丝卸下来。
接下来，沿着红圈标注的小凹槽将A板揭下来，我们可以看到内存条，硬盘，以及无线网卡模块，卸掉标注的螺丝。
这里我们先卸掉内存条，将金属卡片按箭头方向拨开，内存条会弹起，注意不要用手摸金手指。
接着我们把网卡模块上的金属卡扣向上拔出，小心点哦，不要使用蛮力。
卸掉右上角标注的螺丝，接着卸下硬盘，按箭头方向按住向左轻轻一推就可以卸下。
接着是光驱，光驱的固定螺丝我们在一开始就已经卸下，沿边缝向左拔出，很轻松就可以办到。
回来继续~~~接着是拆键盘，这个比较麻烦一点，第一次拆自己的机器的时候费了很大的周折，今天也花了一点时间。
首先我们可以看到以F8键为中心分布着的7个卡扣。
我们可以用银行卡的一角讲最上面的5个卡扣先推下去然后比较棘手的是左右的两个卡扣，上一步完成后我们可以用棉签卡住，以免卡扣还原。
我是先解决右边的卡扣的，极力按住键盘向左扒，你会发现键盘会微微左移，这个时候用卡片角将卡扣抵下去，这时键盘会向上略微弹起，左边的卡扣就迎刃而解了。
接着我们卸下键盘排线，要领是将黑色的一排向上抠起•静思湖畔8接着安照同样的办法解决红圈中的触板排线以及左侧接口排线。
宏基笔记本ACER4736ZG拆机清理灰尘教程
宏基笔记本ACER 4736ZG拆机清理灰尘教程这个笔记本电脑买个有三四年了，一直没清理过。
用用老是会慢动作。
重启之后现象消失。
百度了一下砖家说扇热不好。
于是决定自己清理下。
所用工具平口螺丝刀、指甲锉（翘卡扣）、美工刀、十字螺丝刀型号4736ZG型号反过来把所有看到的螺丝都拧下来扣下前端挡板，需要一些暴力左右两端往中间慢慢扣键盘两边各一个卡扣，稍微翘一下就拿下来了。
注意下面插线别拉坏了拧下这两个螺丝，取下扬声器。
也有插线链接慢慢一拔就下来了。
翻过来取下硬盘、内存2个卡扣往外拨拉着塑料片往右一拔就出来了这个显卡是个重点指甲捏着插线往上一拔就下来了，记好黑白线的位置不能反了。
拧下左边2个螺丝直接取下显卡显卡+显卡盖子顺着线慢慢抽出，这个线是链接着显示器的。
正面线理出来之后就可以拆显示器了。
两端各2个一共4个螺丝，2个接口方框圈起来的地方。
用平口螺丝刀慢慢往反方向推。
显示器没什么卡子。
螺丝拧掉线拔了一拿就拿掉了。
下面就是要拆下这个整块面板，拧下2个螺丝。
其余都是卡扣卡着。
四周卡扣一点一点慢慢翘，这个就简单多了。
很好拿下，注意2个插线是个这个面板连着的。
这种插口不能直接拔，要用平口螺丝刀把2个耳朵往下拨。
拨到右边那个状态插线就松了一拿就出来了。
线面就看到主板了。
笔记本的主板其实不小，感觉没比台式机的小。
右边的光驱可以直接拿掉。
拿掉光驱后的样子现在的主板只有这一个螺丝固定了。
还要拔掉右边2个插线。
一个是右侧USB接口（扁平线），另一个是电话线插口接线。
一堆零件取出主板就剩下空壳了看一下风扇，这次拆机的主要目的就是要清理风扇里的积灰。
够脏啊。
清理后的样子这几个螺丝太小没有专用的螺丝刀。
我用的是美工刀拧下来的。
拆完了，清理完了，要组装了。
怎么组装帖子倒过来看就行了。
acer宏基5742G及类似系列——拆机指南
宏基笔记本5742G ——拆机指南
说道宏基，就不得不说起它的令人蛋疼的散热问题！它的散热简直是先天不足，后天招灰！连续两次80%CPU 暴热死机后，我不得不清理一下里面的灰尘了。
看到网上很多人抱怨宏基的散热，我特意总结网络资源制作如下拆机指南！在此我同时：希望台湾兄弟真的能把国产笔记本做成性价比第一的东西！宏基~~ 哥顶你！
进入正题，该文章针对：宏基笔记本5742G(入下左图)，有图是使用的工具——主要是小号十字口螺丝刀！
将笔记本后面能拿下的螺丝全部搞定！
搞定后如下图所示，电池下面4个小号螺丝没有必要拿下，如果拿下记的轻轻掀开屏幕，不然外壳有夭折的危险~~吼吼。
接下来是取下键盘：这里看似无从下手，键盘上侧有四个活动卡簧~~ 两侧还有死卡簧~~ 超有难度。
方便的做法是取下光驱，并从其卸下处的钢板上U 型豁口出插入一字头螺丝刀，并逐个按下螺丝刀，并撬开！卸下后如右图所示的样子，记的卸下螺丝哦.....亲~~!
然后，回到后侧取下硬盘和网卡(入上图所示)！在回到正面，把一个个接线逐个卸下！并轻轻拿下上盖！要轻+慢啊！小心拉断接线！！！
然后你就会看到凌乱的主板！！！我哩个去！！！ 真的凌乱！不管怎么凌乱~~ 螺丝拧掉的噶胡！统统拧掉~~ 但要注意白螺丝的位置，拧回时别弄乱了！上
然后，逐个拆下链接线~~ OK，主板的拿下！(背部有个隐藏的链接线，注意哦~~亲们！)
到此就算大功完成了，我们可以想清灰的清灰，想换零件的换零件去吧，哈哈~~ Enjoy you DIY life!!!在此，我首先感谢照片的匿名作者，以及同伴们给我的支持 哈哈~~ JLPB 敬上！。
宏基笔4530记本屏幕排线更换教程
宏基笔4530记本屏幕排线更换教程
1.找个干净的地方，准备好工具盒装螺丝，随意乱放容易丢。
将笔记本翻到后面底盖，先将电池卸下。
2.底盖共有12个螺丝都要卸下，然后把内存条上的后盖拿掉，可以看到硬盘、无线网卡和内存条。
3.卸下硬盘和光驱，卸硬盘只要卸下一个螺丝即可，就是最角上的一枚。
固定光驱的螺丝在后盖上，也只有一个，当卸下后盖的12枚螺丝后，就可以将光驱拔出。
别忘了把螺丝按卸下的顺序放在一起以便装机。
4.将无线网卡的两根插线轻轻拔下，以便后续取下主板，内存条最后也取下，防止拆机过程中损坏。
5.取下屏幕排线，由于电源接线不容易取下，所以可以不完全取下屏幕排线，将主要的数据线和接口线取下即可，然后进行更换。
按原步骤装好。
笔记本拆解全程解读
笔记本拆解全程解读最近天气越来越热，笔记本的温度也越来越高，尤其是运行大型程序的时候，趁今天有空，把笔记本拆开清理了一下，顿时觉得清爽了不少。
顺便写个拆解笔记，给想要清理笔记本的朋友一个参考。
本次拆解的是宏碁Aspire 1551，不过其他机型也大同小异，尤其是拆解顺序，基本一致。
初次拆解，比较小心谨慎，先贴个大卸八块的图（这次主要是为了清理灰尘，所以没有把屏幕拆下来。
如果想拆也很简单，把几个螺丝拧下来就可以了）：拆解用到的工具如下：从左到右依次是：洗耳球、万用螺丝刀（带磁性最好）、刷子、小螺丝刀、镊子。
前期准备：洗洗手、晾干、找个金属物体（如铁栏杆、楼梯扶手……）双手摸一摸（除去静电）。
拆解步骤：1、断开笔记本电源，卸下电池。
2、笔记本背面朝上，拆下中间的小盖子。
拆解后如图：此时可以看到笔记本的内存条、硬盘。
现在的笔记本一般有两个内存插槽，想扩展内存的话自己买个与原内存条同样规格的内存条，插在另外一个插槽，按下卡住即可，一般不会有问题，不用找个奸商花几十块钱装一下。
内存条特写3、拆下内存条和硬盘。
内存条：两边有两个卡扣，朝两边掰开，内存条会自动弹起，拔出即可。
安装的时候，先将内存条完全插入卡槽，再按下去让两个卡扣卡住即可。
硬盘：硬盘周围可能会有固定螺丝，先把螺丝拆下，然后硬盘一端会有专门拉出硬盘的塑料片，顺着硬盘方向小心拉出即可。
因为另外一端是金手指，所以拉出的时候角度越小越好。
内存条和硬盘要放好，这两个东西直接影响到电脑的运行。
拆解后：4、把后盖上所有的螺丝拆下，一定要是所有！！！还有网卡及其连接线。
（应该是无线网卡，不是很确定。
连接下直接连着屏幕，所以不用拆下，只要从线槽中拔出来即可）螺丝如图中黄色标记：5、翻转笔记本，把笔记本正面朝上，露出键盘。
6、拆下键盘，把键盘接口从插槽中拔出。
键盘周围会有很多卡扣，一般从上端（靠近屏幕一端）将卡扣一一推回，键盘即可弹起，然后慢慢拔出。
键盘容易弯曲，所以虽然卡扣很多，也不难拆下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ACER(宏基)4520G拆机详细教程多图
(2011-07-04 14:08:19)
转载▼
标签： 杂谈 分类： 杂谈
本次拆机主要是为了清理ACER(宏基)4520G的灰尘，虽然没有过保修但是
去售后清理风扇要收取80元的费用，所以个人觉得没有那么必要，所以自己动
手来拆机，清理风扇，并且有自己4520拆机图片详细过程，自己先查了不少资
料，然后开始动手，写这个资料出来对于那些新手没有拆解经验的应该有不少帮
助，由于不是经常拆笔记本，所以应该不算专业，拆解的过程也许不是很正规，
但是总体还是很不错了，拆了后自己也装回去了
自己买的时候单据：
1． 笔记本一般都是从背面开始拆机的，，我就把所有后盖的螺丝全部拧开了
2． 按下图（图一）所示：
我用红色的点标注了的是需要全部拧开的，加上电池槽里的5颗，一共15颗黑
螺丝（其中电池槽里的5颗）
标注1为硬盘的固定螺丝（两颗黑短螺丝），螺丝取下后将硬盘沿箭头方向推出
（注意不要用力太大，做到小心操作），使其和数据接口处分离。这样就可将硬
盘取出。如下图：
硬盘取出后你会看到下面有三颗黑长螺丝（如下图），对，这三颗螺丝也要取出。
标注2为光驱固定螺丝（一颗黑短螺丝），螺丝取下后就可将光驱向左侧推出（如
下图），很容易吧。
标注3为笔记本正面快速启动按扭面板（也就是电源按扭的这块面板）的两个小
卡子，先将显示屏翻起（打开），然后将电脑侧立起来，用小起子轻轻拨开（不
要太用力，特别是第一次拆解电脑的时候，一定要试着来），卡子拨开后将电脑
翻到正面，同样小心的试着将整块面板拆下，如下图。
（注意：靠左侧还有两个小卡子，但是在电脑背面我们看不到。所以这里一定要
试着来，如果太用力可能会折断面板，后悔晚矣）。
这个最大支持4G内存，只要将两边的卡子轻轻向外侧抠出内存就会自动弹起（如
下图），这时只要将内存轻轻拔出就取下内存了，不过也可以暂时不用拆下内存，
可以先拆其它地方。
接下来再将图一中标注5的两颗螺丝拆下，取下这个小盖板后会看到一个模块并
且有黑白两根连接线（这两根线另外一头连接着显示屏，不知道这个模块是什么，
但是我觉得这应该是无线网卡），将这两根线从模块上轻轻拔起，再将固定模块
的两颗螺丝拆下（黑短），这时同样会自动弹起（如下图），并将此模块拔出。
因为我这次主要是想清理一下散热风扇的灰尘，所以就要将固定显卡的四颗螺丝
取下并拔出显卡，不过这一步可以留到后面再做。
显卡的背面就是这个ACER(宏基)4520G的GPU了（如下图）：
显卡拔除后你看到下图中标注1的地方应该就是北桥芯片（就在热管下面）。标
注2的地方是固定CPU热管的螺丝，共4颗（这4颗螺丝同样只须松开即可，螺
丝是不能单独取下的）。这一步同样可以留到后面再做。
好的现在我们把电脑翻到正面，下面进行正面的拆解。前面我们已经将快速启动
按扭的面板取下了，所以现在将按扭电路板也取下，这里有3颗亮短螺丝（下图
中标注1、2、3的地方）。下图标注4的地方是连接主板的排线卡子（排线可不
能硬扯，如果你非要硬来那我也没办法），将黑色部份轻轻抠起（一定要轻点，
很脆弱的，这时候你一定要温柔）排线即可轻松取出。另一头也照做。排线取下
后不要随意折叠，放到一边就行。
这个就开始拆键盘，键盘其实很好拆（前提是必须先拆掉快速启动按钮的面板）。
将键盘向屏幕方向推出就能将键盘整个拿起。不过先等等，键盘底部有一条透明
排线与主板相连（如下图箭头所指），这不用我教你怎么做了吧。对，同样只要
将黑色卡子轻轻抠起，排线就能轻松取出。不过还是要提醒一定要轻。键盘看上
去的确象厂家所宣称的防水设计。不过我觉得还是有度的，如果水太多的话同样
是很危险的，反正我没验证过。所以提醒水杯还是要放到不容易碰倒的地方。
光取下键盘还没完，下图中做了标注的四个地方也一一将其拔出（1是连接显示
屏的；2是连接触摸板的；3是音频输出接口，插头连接着两个扬声器；4是连
接什么的我也不知道，因为另一头（在外部音频输入输出接口处）没有连接任何
东西。看看你们的是不是也是一样的）。
键盘背面
键盘下面就是ACER(宏基)4520G笔记本的C面了，需要拧开的螺丝一共有8个，
全部拆卸
再将紧靠显示屏下的两颗黑长螺丝拆下（如下图），标注为9、10。
别忘了拔下显示屏与主板的连接插头（如下图所示）：
好的，现在就可以将显示屏和白色外壳一同向上取出与主板底坐分离了。不过要
注意这里又有个问题了，是不是还是不能分离？问题就在光驱口那里，原来与白
色外壳接合处还有卡口，而最大的问题其实是因为光驱口与外壳接合处又细又
软，一不小心就会弄断，所以这里一定要加陪小心。因为是第一次拆，所以相互
卡的还是很紧的，这里一定要有耐心。反正我拆的时候很小心。这里只要弄开就
可以顺利分离了。
拆卸C面后你就能看到笔记本主板了，主板还有5颗黑短螺丝固定。注意记下5
颗螺丝的位置。我记得应该是下图中打点的这几个位置：
（注：你如果将电池取下，那么你的BIOS设定将回到初始默认状态，包括系统
的时间日期，以及你在BIOS里设定的密码。）
好，接着稹Ｖ靼?颗固定螺丝取下后，再将右下方的音频输入输出接口连接排线
脱离，你就可以顺利将主板连带散热风扇一同取出了。如果先前你没有拆下显卡
和内存，那这时就会和主板一同被取出了。
因为此次拆解主要是想清除一下散热风扇的灰尘，所以这时就必须拆显卡和CPU
热管的固定螺丝了。注意最好尽可能不用手去触碰那些电子元件和集成芯片，因
为人体会有静电，特别是在冬春季的时候更应注意这个问题。人体静电对于这些
微小电子元件来说都可能是致命的损害。至于如何避免大家可以去查阅一些相关
的资料。总之要小心对待。
主板取出后，就只剩下一个底壳了，如下图：
D面的一个特写：
主板取下后翻到CPU那一面，可以看到风扇与主板有一颗固定螺丝（黑短）将其
拆下，同时确认四颗CPU热管固定螺丝已松开，以及拔下风扇电源插头。如下图：
散热铜管的特写，一共2个。如下图：
看样子一年半积下的灰尘不算很多。翻个面将7颗螺丝取下后就可以将散热系统
分解了。如下图：
散热系统取下后，CPU也可以取下了。首先把CPU的锁打开（沿逆时针方向旋转
180度，否则CPU不能被取出），如下图所示：
到这里。笔记本整体全部拆机开了，是不是觉得其实也并不难。不用太紧张，你
只要做到每一步都小心谨慎，出问题的概率还是比较低的
需要说的：
拆解笔记本特别需要将电池和电源都拔掉。一些接口如排线需要小心的拆，不
小心用蛮力的话就弄断了，注意螺丝的大小，有的地方位置长度不一样，所以拆
的时候记得螺丝位置，装的时候注意小心就可以了，安装好一般都没什么问题，
你要是拆了处理器风扇和显卡的话，就必须自己更换导热硅脂，不换的话容易使
得笔记本发热高。
