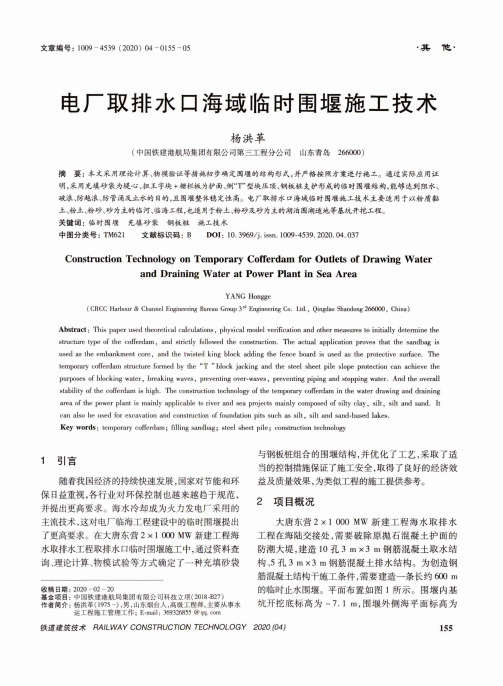

文章编号：1〇〇9-4539 (2020) 04-0丨55-05•其他*电厂取排水口海域临时围堰施工技术杨洪革(中国铁建港航局集团有限公司第三工程分公司山东青岛266000)摘要：本文采用理论计算、物模验证等措施初步确定围堰的结构形式，并严格按照方案进行施工。
通过实际应用证明，采用充填砂袋为堤心、扭王字块+栅栏板为护面、倒“T”型块压頂、钢板桩支护形成的临时围堰结构，能够达到阻水、破浪、防越浪、防管涌及止水的目的,且围堰整体稳定性高。
电厂取排水口海域临时围堰施工技术主要适用于以粉质黏土、粉土、粉砂、砂为主的临河、临海工程，也适用于粉土、粉砂及砂为主的湖泊围湖造地等基坑开挖工程。
关键词：临时围堰充填砂袋钢板桩施工技术中图分类号：TM621 文献标识码： B DOI ：10. 3969/j. issn. 1009-4539.2020. 04.037Construction Technology on Temporary Cofferdam for Outlets of Drawing Waterand Draining Water at Power Plant in Sea AreaYANG Hongge(CRCC Harbour & Channel Engineering Bureau Group 3rd Engineering Co. Ltd., Qingdao Shandong 266000, China)Abstract：This paper used theoretical calculations, physical model verification and other measures to initially determine the structure type of the cofferdam, and strictly followed the construction. The actual application proves that the sandbag is used as the embankment core, and the twisted king block adding the fence board is used as the protective surface. The temporary cofferdam structure formed by the M T M block jacking and the steel sheet pile slope protection can achieve the purposes of blocking water, breaking waves, preventing over-waves, preventing piping and stopping water. And the overall stability of the cofferdam is high. The construction technology of the temporary cofferdam in the water drawing and draining area of the power plant is mainly applicable to river and sea projects mainly composed of silty clay, silt, silt and sand. It can also be used for excavation and construction of foundation pits such as silt, silt and sand-based lakes.Key words：temporary cofferdam；filling sandbag；steel sheet pile; construction technology1引言随着我国经济的持续快速发展，国家对节能和环 保日益重视，各行业对环保控制也越来越趋于规范, 并提出更高要求。
水闸围堰专项施工方案
XXX项目2022年度工程施工Ⅰ标（合同编号：XXX）围堰工程专项施工方案XXX有限公司XXX项目部2022年10月编写：XXX 审核：XXX 批准：XXX目录一、工程概况 (1)二、编制依据 (1)三、施工计划 (1)四、施工工艺技术 (2)五、施工安全保证措施 (4)六、劳动力计划 (6)七、设计计算书及相关图纸等 (7)一、工程概况本工程建设内容为XXX闸拆除重建；XXX闸位于XX县王庄寨镇xx村，为XXX干渠渠首闸，XXX干渠桩号0+000处。
XXX闸场址区地貌单元属黄河冲积平原，地势较平坦。
勘察期间，场址区地下水埋深2.2~2.4m，历史高水位在渠道两岸自然地面以下0.5m左右，XXX闸上游水深1.0~2.0m。
地下水对混凝土无腐蚀性，对钢筋混凝土结构中的钢筋具弱腐蚀性，对钢结构具弱腐蚀性。
拆除重建XXX闸位于XXX干渠渠首，共4孔，单孔宽4m，设计流量20m3/s，本次重建为原址重建，闸室底板高程保持不变。
新建XXX闸总长73.5m，分为上游连接段、闸室段、下游连接段。
二、编制依据（一）相关法律、法规、规章、制度、标准及图纸、施工组织设计、合同文件等。
（二）《防洪标准》（GB50201-2017）；（三）《水利水电工程围堰设计规范》（SL 645-2013 ）；（四）《水利水电工程施工组织设计规范》SL 303-2017。
三、施工计划人员机械等计划于2022年10月13日进场进行围堰施工，计划于2022年10月15日完成围堰主体。
四、施工工艺技术（一）围堰形式选择围堰型式选择时，根据建设单位推荐的导流方案结合现场具体条件，并按满足如下基本要求的原则，通过技术经济比较加以选定：1．具有足够的稳定性、防渗性、抗冲性和一定的强度。
2．就地取材造价便宜，构造简单，修建、拆除都方便。
本工程围堰的结构采用土石料及麻袋粘土填筑，主体围堰采用土石料填筑，顶宽5m，迎水侧及背水侧坡度设计均为1:2。
背水侧设0.8m宽，高1m左右的麻袋粘土围堰以减少渗漏量。
榆林黄河东线马镇引水工程大禹沟取水枢纽纵向围堰设计及施工实践
榆林黄河东线马镇引水工程大禹沟取水枢纽纵向围堰设计及施工实践发布时间：2022-10-23T03:56:54.943Z 来源：《科技新时代》2022年9期5月作者：李瑞[导读] 随着国民经济发展的需要，结合区域水资源分布状况李瑞中国水利水电第十四工程局有限公司，云南昆明 650041摘要：随着国民经济发展的需要，结合区域水资源分布状况，近年来，国家多次提出支持科学推进黄河引调水工程造福沿岸群众，因此，引黄工程不断上马建设，为流域内各城市发展注入活力。
本文通过榆林黄河东线马镇引水工程施工，介绍大禹沟一级泵站纵向围堰设计及施工方案，提出一套安全、高效、合理的黄河取水枢纽纵向围堰设计及施工工法，为后续类似工程提供借鉴。
【关键词】：黄河；取水枢纽；纵向围堰；设计及施工；0 前言榆林黄河东线马镇引水工程是榆林市委、市政府确定的27项阶段性重大事项的1号工程，也是陕西省和榆林市“十三五”时期的重大基础设施项目和2019年重点新开工建设项目。
榆林黄河东线马镇引水工程是榆林黄河引水工程的重要组成部分，工程位于神木、榆阳两市区境内，目的是解决神木市窟野河河谷区、榆神工业区锦界工业园、榆神工业区清水沟工业园、榆阳区榆溪河以东工业园共四个片区的用水需求，有效缓解当地水源不足和经济持续发展用水矛盾，加快国家能源化工基地建设；通过水资源合理配置，减小当地地表水的取水量，保障当地生态环境，促进榆林区域经济社会的可持续发展。
工程建成后，将对榆林市经济社会发展起到强有力的水资源支撑作用：旱时可以保证工业用水和农业灌溉之需，保证正常生态基流；涝时可以防汛排涝，达到科学调洪目标，对榆林2030年实现经济总量1万亿元目标具有重大支撑作用。
榆林黄河东线马镇引水工程为Ⅲ等中型引调水工程，总体规模年引水量2.9亿m3，供水对象为神木市窟野河河谷区、榆神工业区锦界工业园、榆神工业区清水工业园、榆阳区榆溪河以东工业园。
本工程在黄河右岸马镇葛富村上游1.5km处一个较为开阔的沟口布置黄河取水枢纽（包含进水闸及大禹沟一级泵站）取水，设计引水流量27.0m3/s。
矿产
矿产资源开发利用方案编写内容要求及审查大纲
矿产资源开发利用方案编写内容要求及《矿产资源开发利用方案》审查大纲一、概述
㈠矿区位置、隶属关系和企业性质。
如为改扩建矿山, 应说明矿山现状、
特点及存在的主要问题。
㈡编制依据
(1简述项目前期工作进展情况及与有关方面对项目的意向性协议情况。
(2 列出开发利用方案编制所依据的主要基础性资料的名称。
如经储量管理部门认定的矿区地质勘探报告、选矿试验报告、加工利用试验报告、工程地质初评资料、矿区水文资料和供水资料等。
对改、扩建矿山应有生产实际资料, 如矿山总平面现状图、矿床开拓系统图、采场现状图和主要采选设备清单等。
二、矿产品需求现状和预测
㈠该矿产在国内需求情况和市场供应情况
1、矿产品现状及加工利用趋向。
2、国内近、远期的需求量及主要销向预测。
㈡产品价格分析
1、国内矿产品价格现状。
2、矿产品价格稳定性及变化趋势。
三、矿产资源概况
㈠矿区总体概况
1、矿区总体规划情况。
2、矿区矿产资源概况。
3、该设计与矿区总体开发的关系。
㈡该设计项目的资源概况
1、矿床地质及构造特征。
2、矿床开采技术条件及水文地质条件。
围堰工程施工方案模板范本
围堰工程施工方案模板范本第一章绪论1.1 项目背景1.2 工程概况1.3 施工原则1.4 编制依据1.5 施工目标第二章工程前期工作2.1 勘察设计2.2 工程准备2.3 施工场地选择2.4 施工方案初步设计2.5 安全技术交底第三章施工技术方案3.1 施工方法3.1.1 围堰围护结构施工3.1.2 围堰支护施工3.1.3 围堰防渗施工3.2 施工工艺流程3.2.1 围堰围护结构施工流程3.2.2 围堰支护施工流程3.2.3 围堰防渗施工流程3.3 施工组织设计3.3.1 施工组织结构3.3.2 施工作业分工3.3.3 安全生产管理3.4 施工机械设备3.4.1 围堰围护结构施工机械设备3.4.2 围堰支护施工机械设备3.4.3 围堰防渗施工机械设备第四章施工组织设计4.1 施工单位组织结构和人员配置4.2 施工现场布置4.3 工程材料供应与管理4.4 安全生产组织管理4.5 质量管理与验收第五章施工安全与环保方案5.1 安全监测与预案5.2 安全防护措施5.3 环境保护措施第六章施工质量管理方案6.1 施工质量目标6.2 施工质量控制6.3 施工质量验收第七章施工进度计划7.1 工程总体进度安排7.2 施工分部工程进度计划7.3 施工组织计划第八章技术经济分析8.1 施工成本预算8.2 施工效益分析8.3 技术经济比较分析第九章风险评估与应对措施9.1 施工风险评估9.2 施工风险应对方案第十章结束语10.1 总结审定以上是围堰工程施工方案的模板范本，根据具体项目情况，可适当进行调整和补充。
取水头施工组织设计
目录第1 章编制说明 (1)1.1 编制说明 (1)1.2 编制依据 (1)1.3 工程目标 (1)第2 章工程概况 (2)2.1 工程概况 (2)2.2 主要工程量 (3)2.3 施工条件 (3)2.4 工程特点 (4)第3 章施工组织与部署 (5)3.1 施工方案选择 (5)3.2 施工任务划分 (5)3.3 施工组织机构 (5)第4 章临设规划及总平布置 (6)4.1 临设规划 (6)4.2 施工总平面布置 (7)第5 章施工进度计划 (8)5.1 工期目标 (8)5.2 关键性工期控制 (8)5.3 施工进度计划 (8)施工进度计划(横道图) (8)施工进度计划(网络图) (8)第6 章主要工程项目施工 (9)6.1 围堰施工 (9)6.2 取水头部施工 (11)土石方开挖 (11)取水头部构件预制 (11)预制构件运输 (12)取水头部构件安装 (14)端(隔)墙混凝土浇筑 (15)6.3 自流引水管施工 (17)水下土石方工程 (17)引水钢管制作 (19)引水钢管安装 (20)质量通病防治措施 (23)6.4 水下抛石护坡 (23)第7 章主要资源配备计划 (27)7.1 主要机械设备配备及使用 (27)7.2 劳动力配备及使用计划 (29)第8 章技术组织措施 (31)8.1 质量保证措施 (31)8.2 安全保证措施 (32)8.3 工期保证措施 (34)8.4 文明施工和环境保护措施 (34)第9 章P3 软件项目管理应用规划 (35)第10 章附图表 (38)10.1 附图一、施工总平面布置图 (38)10.2 附图二、施工进度计划〔横道图〕 (39)10.3 附图三、施工进度计划〔网络图〕 (40)第1章编制说明1.1 编制说明本取水头部及自流引水管投标施工方案根据业主招标提供初步设计图纸及招标文件编制，只作为招投阶段及施工阶段参考用，详细施工方案待中标后待中标根据正式设计施工图纸再编制详细分部分项工程的施工方案。
取水泵站围堰方案设计
取水泵站围堰方案设计在水利工程建设中，取水泵站的建设是至关重要的一环。
而围堰作为一种临时性的挡水结构，对于取水泵站在施工期间的干地作业和安全保障起着关键作用。
本文将详细探讨取水泵站围堰方案的设计。
一、工程概况首先，我们需要对取水泵站的工程概况有清晰的了解。
包括取水泵站的位置、规模、周边地形地貌、水文条件等。
例如，如果取水泵站位于河流附近，那么河流的流量、流速、水位变化等水文数据将对围堰的设计产生重要影响。
同时，周边地形的高低起伏、地质条件的稳定性等也需要充分考虑。
二、围堰的类型选择常见的围堰类型有土石围堰、混凝土围堰、钢板桩围堰等。
在选择围堰类型时，需要综合考虑工程的特点、施工条件、工期要求以及经济性等因素。
土石围堰施工简单，成本较低，但适用于水深较浅、流速较小的情况。
混凝土围堰坚固耐用，但施工难度较大，成本较高。
钢板桩围堰则适用于水深较大、地质条件较差的场合，但其租赁和施工费用相对较高。
对于取水泵站的围堰，若施工场地宽敞，水文条件相对温和，土石围堰可能是一个较为经济实用的选择。
若场地受限，且对围堰的稳定性和防渗要求较高，钢板桩围堰则可能更为合适。
三、围堰的结构设计1、堰顶高程的确定堰顶高程应根据施工期可能出现的最高水位加上一定的安全超高来确定。
安全超高的取值需要考虑风浪爬高、壅水高度等因素。
同时，还应预留足够的空间用于布置施工设备和人员通行。
2、围堰的边坡设计边坡的稳定性是围堰设计的重要考虑因素。
边坡的坡度应根据围堰材料、地质条件和水深等因素来确定。
一般来说，土石围堰的上游边坡坡度较缓，下游边坡坡度较陡，以保证边坡的稳定。
3、防渗设计为了防止水流渗透导致围堰失事，需要进行有效的防渗设计。
常见的防渗措施有铺设土工膜、设置黏土心墙、喷射混凝土防渗墙等。
防渗措施的选择应根据地质条件和渗透水头的大小来确定。
四、施工组织设计1、施工顺序一般先进行基础处理，然后进行围堰的填筑或打桩，最后进行防渗处理和堰顶的加固。
围堰方案
施工临时围堰施工方案一、厂区水文地质条件厂址区场地地下水类型主要为第四系松散岩土孔隙潜水和下部的红层孔隙裂隙水。
孔隙潜水主要受大气降水和灌溉水补给，以蒸发和径流的方式排泄。
地下水位埋深一般在0.5----1.0米左右。
水位随季节变化，地下水位变化幅度较小，约1----3米左右。
厂区地段地下水对混凝土及钢筋混凝土结构中的钢筋均无腐蚀性，但对钢结构有弱腐蚀性。
厂址区金华江1%洪水位为34.43----34.60米。
厂址区1%内涝水位为30.47米。
二、水文条件分析1、富春江水库建库前后取水河段水位变化自从1968年12月13日富春江水库大坝合拢蓄水以后，兰江就成为富春江水库区的一部分，其水文条件发生了很大变化，水位抬高，枯水流量变小。
根据取水口附近的兰江兰溪市水文资料。
富春江水库建库前平雹水位22.50m，实测量高水位为33.49m，出现于1955年6月21日，最低水位为20.68m，出现于1967年10月1日；建库后平均水位23.39m，实测最高水位为31.41m，出现于1997年7月10日，最低水位为21.17m，出现于1970年8月23日，建库前后平均水位上升了0.89m，其中汛期上升少，3-6月平均水位上升了0.46m，6月建库前后平均水位基本持平，枯水期上升较多，建库前后平均水位上升了1.09m，11、12月平均抬升1.30m左右；平均最低水位22.15m，较建库前的21.29抬高0.86m。
兰溪水文站水位特征见下表。
2、取水口水位特征根据钱塘江流域综合规划及兰溪市城市防洪规划资料，推算取水口处千年一遇洪水为35.04m，百年一遇洪水为34.31m，五十年一遇洪水为33.99m，二十年一遇洪水位33.70m。
三、施工现场实地条件本工程位于兰溪市云山区东南部的费垄口村，距兰溪市中心约1.5Km，距金华市区约21Km，距省会杭州约195公里，紧临金华江。
该工程依山傍水，且工程区域范围内沿金华江未设防洪堤。
取水工程钢板桩格形围堰设计
取水工程钢板桩格形围堰设计赵斌;苏超【摘要】钢板桩格型围堰体形相对较小,易于布置,每个格体自成单元,已建格体可作相邻格体施工平台,可在流水中施工,随建随填,当空间受限或河床较窄的情况下,这种围堰工程布置具有优势.本文结合工程实际介绍钢板桩格型围堰的设计方法,为类似工程提供参考.【期刊名称】《河北水利》【年(卷),期】2016(000)005【总页数】1页(P33)【关键词】钢板桩格形围堰;圆形格体;稳定验算【作者】赵斌;苏超【作者单位】河北省水利水电第二勘测设计研究院;南水北调中线建管局河北分局【正文语种】中文土石围堰具有施工简便、造价低、等优点，是水利工程施工导流常用的临时建筑物。
但有些时候，受客观条件限制，在空间上土石围堰难以满足工程布置要求。
钢板桩格型围堰体形较小，能够很好的解决空间不足的问题。
本文结合实际取水工程介绍该围堰的设计方法。
某取水工程拟建泵站位于黄河岸边、现有稀土公司取水口下游，与该取水口相距20m，站址处河道宽150m左右，河底平均高程1370.0m。
泵站采用合建式岸边取水泵房，由取水头部、水泵室、变配电室等部分组成。
泵房基础采用板式基础，底板厚1.5m，建基面高程1367.5m。
泵房地基采用砂卵石换填，换填高程范围1366.4m～1367.5m。
工程导流建筑物级别为5级，导流标准为5年一遇。
黄河为季节性河流，汛期流量较大，工程区冬季气温较低，综合考虑，取水泵站围堰施工时段定为4月1日至6月30日。
经计算，导流时段内站址附近黄河5年一遇洪峰流量为2230m3/s。
受客观条件限制，工程拟建泵站与上游已建取水口相距仅20m，若采用普通土石围堰，施工空间不足。
为保证不影响上游已建取水口正常引水，同时保证黄河充足过水断面，本工程岸边挡水围堰采用钢板桩格型围堰。
钢板桩格形围堰有圆形格体、鼓形格体、花瓣形格体等型式，考虑到便于施工，工程采用圆形格体围堰。
该型式有以下特点：每个格体自成单元，一个破坏，不影响相邻格体；易于布置，可单独使用，与其他建筑物连接方便；已建格体可作相邻格体施工平台；在流水中施工，可随建随填，不留空格。
引黄入呼取水泵站围堰设计与施工
ｍ 。
２ ２ 平 面 布置 ．
引 黄入 呼 取水 头 部施 工平 面 布 置见 图 １ 河 床覆 。
要和 迫 切的 。《 呼和 浩特 市 国 民经 济 和社 会 “ 九五 ” 计
划与 ２ １ ０ ０年 远景 目标 纲要 》 确定 供 水工 程建 设 总 规 ，
盖 层 分 布大 多 为 细 砂 ， ３ ５ｍ， 虑 到 基 坑 排 水 ， 厚 ～ 考 施 工道 路 ， 板 支 撑 等 需 要 ， 模 围堰 内坡 脚 到 橡胶 坝基 础 前 沿外 轮 廓 线 最 小 间距 采 用 １ 纵 向 围堰 平 行 ０ｍ，
维普资讯
内 蒙 古 水 利
２０ ０ ２年 第 ３期 （ 第 ８ 期 ） 总 ９
【 计 与 施 工】 设
引 黄 人 呼取 水 泵 站 围 堰 设 计 与 施 工
王连 梅
（ 和 浩特 市 引 黄 入 呼 供 水 工 程 项 目部 ， 呼 内蒙 古 呼 和 浩特 ０ ０ １ ） １０ ０
粉土、 砂壤 土均 可 使用 。土 内不 应含 有 石子 和 大量 的
底 宽度 为 水 深 的 ２－３倍 ， 顶 宽 度 结 合 施 工 道 路 和 ， － ， 堰
方 便 施 工 的需 要 综 合考 虑 而 确 定 。本 围堰 最 大 底 宽
１ 两 侧 边 坡 坡 度 为 １： ． ， 大 高 度 ８ｍ， 顶 ６ｍ， ０５最 堰
河流 轴 线 ， 防止 围堰交 角 处 形成 旋 流 ， 涮 围堰 ， 为 淘 危 及堰 体安 全 ， 下游 围堰 轴 线 与纵 向围堰 轴 线采 用 曲 上
线 琏接 ． 堰轴 线长 ４ ３ｍ。 ０
模为 ４ Ｏ万 ｍ。ｄ 可 满 足 ２ １ 年 的需要 。 ／， ００
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川永祥新能源有限公司2.5万吨高纯晶硅项目原水取水头部临时土石围堰工程施工组织设计编制人：审核人：批准人：编制单位：编制时间：目录1 工程概况 (2)2 施工进度计划 (3)3 施工围堰专项施工方案 (4)4 导流围堰方案设计 (6)5 施工交通布置 (9)6 安全管理工作 (10)7 应急救援及处理措施 (11)8 进度计划控制 (12)9 质量保证措施 (14)10安全保证措施 (15)附表一：项目组织机构人员名单及联系方式 (16)附表二：劳动力需要计划用表 (17)附表三：主要材料计划用量表 (18)附表四：本工程拟投入主要机械设备一览表 (19)1 工程概况1.1 工程概述四川永祥新能源有限公司的原水取水项目位于岷江流域乐山五通桥段，取水点位于岷江与涌斯江交汇处下游约1.7km处岷江左岸。
按业主单位提供的取水工程设计方案，本取水泵房位于东风厂取水泵房下游约80m处即设计方案的取水泵房位置三（取水头部二）见附图一取水泵房位置图，常水位约为334.00m，枯水位约为331.50m。
其取水泵房及取水头部特点为现状地面高程约349.60m，高于岷江洪水位，地形场地高，位于陡峭的斜坡上，河水深水急水流紊乱，围堰高，围堰材料进出场较困难，围堰施工难度稍大等特点。
1.2 编制依据四川永祥新能源有限公司2.5万吨高纯晶硅项目原水取水、污水排水项目方案设计。
施工围堰方案编织时收集的水文气象资料和实测的河水位。
附图一取水泵房位置图1．3 施工围堰方案主要目标施工围堰方案主要按本施工导流工程特点，为保证取水泵房及取水头部施工作业在无水状态顺利进行，对取水泵房及取水头部施工区岷江河道长约150m新建临时围堰工程实施方案设计。
设计内容:为保证取水泵房及取水头部施工作业在无水状态顺利进行。
主要解决临时围堰的方案布置合理可行、结构安全，进度快、投资省的目标。
2、施工进度计划2.1施工准备计划2017年11月至12月上旬计划完成施工各项准备，即人员、机械、设备进场，临时围堰进场道路修筑，堰体砂卵石填筑料、围堰防渗粘土料、基坑排水设备等的各项施工准备。
2.2 围堰施工计划进度计划于2017年12月中旬至2018年1月围堰一期平台填筑，2018年1月围堰防渗、护脚护坡、基坑排水、围堰加高至施工期防洪标准高程等各项围堰施工。
同时进行取水泵房上部开挖。
2.3 取水泵房及取水头部施工进度计划计划于2018年1～2月开挖完成；取水泵房于2018年3～4月中旬土建完成，取水头部计划于2018年3月土建完成。
2.4 堰体拆除围堰拆除于2018年4月10日至2018年4月底前及时进行围堰拆除和河道疏浚。
2.5 完工清场及验收2018年4月10至15日对取水头部和取水泵房围堰拆除下部进行验收，完工清场于2018年5月1日至2018年5月中旬完成，于2018年5月底前及时进行完工验收。
3、施工围堰专项施工方案3.1防洪标准本工程取水泵房及取水头部工程位于岷江与涌斯江交汇处下游约1.7km处岷江左岸，导流围堰采用为岸边临时施工围堰属河道临时水工建筑物。
防洪标准按《《水利水电工程施工组织设计规范》（SL/303-2004）规定，围堰临时建筑物为5级。
临时施工围堰及施工导流的施工期洪水重现期为5～10年一遇的设计洪水标准。
按本施工导流工程特点及类似工程施工导流经验，本工程导流设计按5年一遇的洪水标准进行设防。
3.2 导流时段及导流设计流量本主体工程取水泵房及取水头部施工安排在2017年12月至2018年4月施工完成，导流时段为21017年12月至2018年4月，相应的5年一遇洪水导流量为3810m3/s相应的水位为338.50m；11月5年一遇流量为1760m3/s相应的水位为337.50m；；12月5年一遇流量1170m3/s相应的水位为336.20m。
3.3围堰设计洪水位根据取水泵房及取水头部施工安排在2017年12月至2018年4月围堰设计洪水位高程为338.5m。
围堰工程施工时段2017年12月至2018年1月，为节约投资先于2017年12月填筑高出12月5年一遇流量1170m3/s相应的水位为336.20m以上0.3m围堰一期平台。
故12月设计洪水位高程为336.20m，围堰一期平台高程为336.60m。
3.4 围堰建筑物安全超高本工程为临时性的导流围堰工程，根据《水利水电工程施工组织设计规范》（SL/303-2004）规定，采用碾压土石坝，满足堰顶安全超高大于0.5m的要求，围堰一期平台填筑高程336.50m。
待围堰防渗、护脚护坡、基坑排水等项基本完成围堰加高至设计高程339.00m。
4 导流围堰方案设计4.1设计规范及相关文件资料1）GB50201-94《防洪标准》，2）GB50286-2013《堤防工程设计规范》，3）GB/T50805-2012《城市防洪工程设计规范》，4）SL252-2000《水利水电工程等级划分及防洪标准》，5）SL274-2001《碾压土石坝设计规范》，6）SL228-2013《砼面板堆石坝设计规范》，7）（SL/303-2004）《水利水电工程施工组织设计规范》。
8）四川永祥新能源有限公司2.5万吨高纯晶硅项目原水取水、污水排水项目方案设计。
4.2 工程布置4.2.1 围堰一期平台布置围堰一期平台布置极为关建，填筑高程336.50m，为满足围堰防渗、护脚护坡、排水基坑的工作场地并须和取水头部及取水泵房较好较快的施工。
尽可能使围堰防渗心墙伸入原河底岩面减小围堰渗水和排水，保证取水泵房及取水头部施工作业在无水状态顺利进行。
还要保证围堰工程施工期的设计洪水时安全可靠运行。
对围堰一期平台布置结合水下地形、进场道路等进行了多线型方案比较推荐的分三段的不规则的梯形平面布置，总轴线长80.8m，平台宽10m。
从上游往下游，上游纵向围堰控制段轴线长36.8m、中部围堰控制段轴线长19.20m、下游围堰控制段轴线长24.8m。
内侧填筑边坡1:1, 填筑边线至河岸高程327 m～330 m（取水头部）河岸开挖高程约为326.50 m，下游低处设集水坑底高程324 m。
迎水边坡1:1～1:1.2,围堰一期平台在中部和下游水流为紊流，流速大，须单体重不小于500kg材料才能抗冲，围堰一期平台以下填筑用土工膜袋装砂卵石料为主抛填，围堰加高填筑用砂卵石料与袋装护坡材料按20%～30%混合填筑。
4.2.2 围堰防渗设计围堰防渗采用粘土心墙，伸入河底面。
粘土心墙底厚不小于2m、距堰顶0.5m处厚3m，粘土心墙最大高12m。
粘土心墙待堰体填筑至水面以上一期平台用长臂挖掘机挖槽至堰体底河床以下砂卵石堰体开挖心墙，砂卵石堰体上口心墙开挖宽3m～4m，堰体上口厚不小于3m。
砂卵石堰体底部心墙开挖宽3m，粘土心墙高6m～12m，围堰防渗粘土心墙从下游至上游实施完成。
心墙开挖料直接卸于围堰一期平台顶用于加高围堰填筑和装土工膜袋护坡，粘土料在储料场用250型反铲挖掘机挖土料装15t～20t自卸汽车运、卸入心墙内，蛙夯机配合挖掘机压实填筑。
填筑堆料采用进占法与后退法结合卸料，水面以下自卸汽车运入直接抛填，水面以上分层铺料，厚80～100cm，250型反铲挖掘机和T120推土机平料，13t平碾压实。
4.2.3 围堰抗冲设计围堰迎水面堰基脚和坡面采用土工膜袋装砂卵石抗冲护脚护坡，土工膜袋装单体重不小于500kg。
边坡1：1～1：1.2。
围堰抗冲护脚护坡从下游至上游实施完成。
土工膜袋外购汽车运入，砂卵石利用心墙开挖料，在围堰一期平台装土工膜袋，装袋用120型反铲挖掘机人工配合装袋，长臂挖掘机吊运抛、堆填护脚抗冲、长臂挖掘机吊运坡面人工配合堆筑。
4.3 围堰加高设计围堰加高结合围堰防渗粘土心墙、抗冲护脚护坡进行，围堰防渗粘土心墙、抗冲护脚护坡从下游至上游实施，围堰一期平台宽10m，平台内侧不加高留4.5m作为施工通道。
主要加高下游侧，加高2.5m至设计高程，内外边坡1：1，加高围堰顶宽3m，内铺土工膜至设计洪水位防渗，土工膜下部伸入防渗粘土心墙内0.5 m，4.4 基坑排水基坑排水包括基坑初期排水和经常性排水。
4.4.1 排水布置在围堰下游端内侧距布置底宽设置一个长15m、宽3m、底高程324m 的集水坑，待围堰加高至设计高程及时搭设排水设备平台。
平台沿围堰轴向长10m、宽3m与围堰顶高程相同。
4.4.2 基坑初期排水初期排水主要是围堰一期平台施工后基坑积水，围堰基坑面积约200m2，基坑平均积水深约3m，初期排水总量约600m3。
采用水泵强制抽排水。
4.4.3 经常性排水计算经常性排水为堰体和堰基渗水（砂卵石）渗水、降雨积水、施工废水等。
围堰内侧上游端高程327m～集水坑高程326m布置排水沟（截流槽）。
渗水经计算，设计水位时堰体和堰基渗水量为1500m3/h，常年水位时堰体和堰基渗水量为1200m3/h，砂卵石基坑渗水、降雨、施工废水量为100m3/h，最大排水量为1600m3/h，经常性排水为量1600m3/h，采用水泵抽排。
4.4.4 排水设备选用排水设备选用按最大排水量为2500m3/h，满足基坑初期排水和经常性排水。
选用清水泵（Q=200m3/h，H=20m，N=23kw）共8台（2台备用）、清水泵排污水泵（Q=100m3/h，H=20m，N=13kw）共5台（1台备用），排污水泵（Q=50m3/h，H=20m，N=7.5kw）共5台（1台备用）基坑分散积水和渗水潜水泵2.2 kw 2台排入集水坑，排水时段2018年3月。
4.4.5堰体拆除堰体拆除尽可能拆除至高程325m,用1 m3长臂挖掘机挖和2m3反铲挖掘机装15-20t自卸汽车运输，堰体砂卵石运5km至储存场。
4.5 安全渡汛为减小超标洪水造成的危害，按防洪渡汛需要，经常与气象部门和水务部门取得联系，加强天气预报和洪水预测，提前做好防洪准备。
常设一支约15～20人的人员、2台260挖掘机和2台3m3装载机械，备用土工膜袋200条和砂卵石料2000m3、防渗粘土料200 m3。
临时围堰在2018年4月底前及时进行围堰拆除和河道疏浚。
5 施工交通布置5.1 对外交通工程区有五（通）犍（为）213国道公路相通，另有乐（山）宜（宾）高速公路与五通、犍为相通。
对外交通十分方便。
5.2 场内交通本工程取水泵房及取水头部工程土建和设备运入；围堰砂卵石、土料填筑，以及各项目的施工机械设备进、出场等的交通及运输等；为联接生产、生活需修建下基坑与围堰顶相结合。
据工程布置和地形条件和施工运输强度须要，上游从围堰进口沿岷江河岸用砂卵石填筑长200m宽6m填筑厚2～3m的再沿现有外部土公路与213国道相结，是主要围堰砂卵石、粘土料、施工机械设备进、出场公路。
