Windchill及数据库安装 (1)
Windchill10 安装
Winchill 10.M010升级安装手册目录●文档控制-------------------------------------------------------------------------------------------------------- iii ●更改记录-------------------------------------------------------------------------------------------------------- iii ● 1. 准备工作---------------------------------------------------------------------------------------------------3 ● 1.1 配置前准备------------------------------------------------------------------------------------------------3 ● 2. Windchill系统安装--------------------------------------------------------------------------------------4 ● 2.1 附：系统安装信息--------------------------------------------------------------------------------------181. 准备工作1.1 配置前准备1、设置服务器计算机名，例如：2、服务器IP固定3、安装结束时，需要将Summary.htm文件保存下来4、关闭系统防火墙2 Windchill 系统安装1. 开始安装，选择“简体中文”；2. 点击“下一步”；3. 点击“我接受”选项，点击“下一步”；选择“解决方案”单击下一步4. 在“产品”的下拉菜单中选择需要安装的产品，PDMLink和ProjectLink集成版；5. 勾选Windchill Wrokgroup Manager windchill partslink integration creo view6. 数据库软件选择“SQL Server”数据库，配置选择“安装并配置”，点击“下一步7. 选择要配置的功能，如果没有需要配置的直接选择下一步8. 数据库和数据库安装用户都选择“使用现有的”9. 选择“非生产”，点击“下一步”；“下一步”；11. 指定安装目录，点击“下一步”；装是可以不勾选。
Windows中安装Apache和MySQL-程序猿微信(微信号：imkuqin)
进行apache 安装双击apache 安装程序，开始安装。
点击下一步，接受许可协议。
点击下一步。
填写服务器信息。
由于是在本机上作试验用，所以可以随便填写。
下面有2个选择apache 使用的端口，推荐使用端口80。
安装模式。
有2种选择：Typical 典型安装，没有特殊需要，一般选择Typical 安装即可；Custom 自定义安装建议高级用户使用。
选择apache 安装的位置。
点击Install，正式开始安装。
安装过程只需要几分钟。
点击Finish 结束安装。
对apache 进行简单的操作和配置这时候屏幕右下角的系统托盘区，将出现apache 服务器的图标。
左键点击apache 图标，将会出现3个选择：Start、Stop、Restart 分别是开启、停止、重启apache 服务器。
右键点击apache 图标，也有3个选择：Open Apache Monitor（打开Apache 监控中心）、Open Service（打开系统服务）、Exit（退出）。
打开Apache 监控中心，将会显示服务器的状态，以及对服务器可以进行的操作。
在Windows 的开始菜单，会出现一个Apache HTTP Server 2.2 的应用程序文件夹，选择Configure Apache Server -> Edit the Apache httpd.conf Configuration File 就能对apache 的核心配置文件httpd.conf 进行修改（httpd.conf 文件位于apache 安装的目录/conf/httpd.conf）。
对httpd.conf 文件进行修改以后，需要重启apache 服务器，以使新的配置生效。
更多关于apache httpd.conf 文件的配置可以参考apache 手册。
检查打开浏览器，输入以下URL：http://localhost。
一切正常的话，将会看到It works! 的欢迎页面。

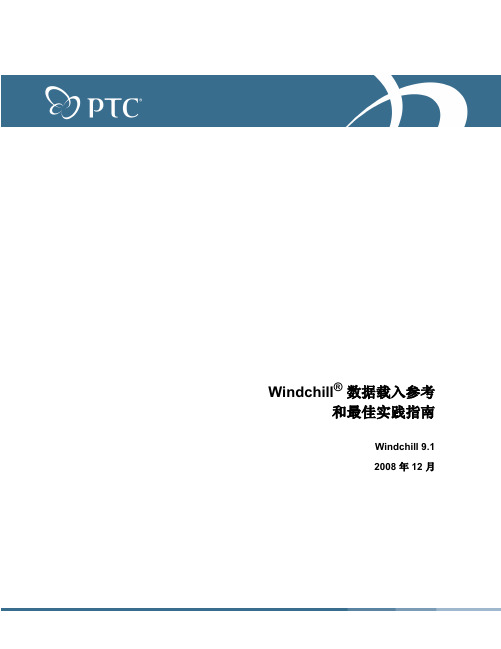

Windchill数据载入参考和最佳实践指南
相关文档 ....................................................................................................................................... ix 技术支持 ....................................................................................................................................... ix PTC 产品文档 ................................................................................................................................ x 备注 ............................................................................................................................................... x
若需了解重要的版权、商标、专利、授权和数据收集信息，请考虑如下选项：针对 Windchill 产品，请 选择产品页面底部的 " 关于 Windchill"。对于 InterComm 产品，在 " 帮助 " 主页上，单击 " 版权 20xx" 的链接。对于其它产品，可以单击产品主菜单中的 " 帮助 " > " 关于 "。
Oracle-Windchill安装步骤
首先得安装oracle，因为在安装ptc时要用到oracle
1、运行setup，进行oracle的安装
2、选择定制安装类型，以便我们有选择性的安装一些必要的组件
3、选择高级安装
4、设置oracle的安装目录
5、选择你要打算安装的组件，一般默认即可
6、在此我选择仅安装数据库软件，在安装windchill时再创建数据库
7、完成安装
安装windchill，
1、找到windchill文件夹下的PTC SOLUTION INSTALLER，运行setup
2、下一步
则选择更新现有安装。
4、此步选择你要安装的产品，一般选择PLMLink和PLink集成版
5、选择你要安装的模块，我安装的时候是没有选择，后来又更新安装了productview模块
6、在数据库配置栏选择新建数据库和用户
7、默认配置，下一步
8、选择windchill的安装目录
9、将主机名设成本机的主机名，端口根据自己的需要做更改，一般是默认
10、选择语言
12、选择数据库大小，根据情况选择，默认
13、数据库设置，根据情况进行设置，oracle的安装目录必须选择正确
14、默认载入基本数据，下一步
15、默认设置，
16、windchill站点账户创建，必须创建，否则无法进入windchill进行其他管理员的创建，
17、根据设置，一般默认
18、选择安装需要的CAD应用程序
19、windchill安装图标目录设置
20、找到windchill文件夹，否则在安装过程中会提示你插入对应光盘
21、保存用于把安装windchill的信息保存在指定位置
22、开始安装
23、完成安装，。
windchill配置安装软属性

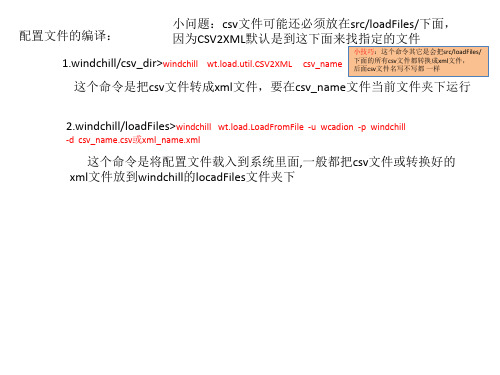

配置文件的编译：
小问题：csv文件可能还必须放在src/loadFiles/下面， 因为CSV2XML默认是到这下面来找指定的文件
<?xml version="1.0"?> <!DOCTYPE loadFileList SYSTEM "/wt/load/windchillLoad.dtd"> <!—这里是注解 List of files to load in order for cssrc data. File formats should follow the format as outlined in the windchillLoad.dtd At a very minimum the filename and title should be declared. 导入的工作流，<loadFile>可以为一条或多条 --> 文件当对于loadFiles目录的路径 <loadFileList> <!-- lifecycle Defination --> <loadFile filename="Mytest/wf.xml" title="wf" containerPath="/"></loadFile> <!-- workflow Defination --> <loadFile filename="Mytest/lc.xml" title=“lc" containerPath="/"></loadFile> 生命周期，其它同上 </loadFileList>
Windchill10.2安装过程
如下图，安装完毕！
下图中，由于之前选择了【PTC Windchill Workgroup Mangager】，会在这步时让选择Workgroup Mangager创作应用程序，至少选择一个，没有的话建议选择【PTC Cero...】
程序开始安装，安装过程中比较慢，建议内存至少2G,1G时会有时报错，内存越高越好。
安装过程中，会弹出登录窗口，填写管理员账号用户名和密码，点击【是】
在下图中，根据提前预装好的数据库类型进行选择数据库类型，本人使用的是orcle 11i，故默认【Oracle】
下图默认：
下图中，选择【非生产示信息，不用管，忽略点击确定继续安装
下图中，选择安装目录，【基本安装目录】修改盘符后，下面的几个自动修改前面的路径
下图中，本人之前oracle只是安装了数据库软件，没有安装数据局实例，故选择【创建新的】，如果已有则选择【使用现有账户】
下图中，【默认的检索遇见】选择【简体中文】，截图中有点错误，应该选择【简体中文】
下图中，选择第1步时解压zip后的安装程序文件夹，Windchill安装程序的【暂存区域】，如本人的【C:\Windchill 10.2 M020】，多个暂存区时可以点击下面的【浏览】，直到所有的产品安装程序均找到安装包
1
1.1
1.2
选择安装目录，点击setup.vbs
注意：不要选择其他目录的setup.vbs文件，否则提示
点击下一步，弹出下图，选择【解决方案】，继续点击【下一步】
在下图中，选择【PTC Windchill PDMLink】和【PTCWindchill ProjectLink】
在下图中，选择【PTC Windchill Workgroup Mangager】，点击【下一步】
windchill 8.0安装指南
安装Windchill PDMLink 7.0安装Windchill PDMLink 7.0安装程序清单：Oracle 9iJDK 1.4.2_03 （在安装盘ThirdPartyApps中并没有，需要自己下载）JAVA 3D 1.3.1 （也是自己下载）ApacheTomcatAphelionOCU（Oracle Create Utility）Info*EngineWindchill ServicesWindchill PDMLinkWindchill Multi Language Pack (Asian)Other PatchInfoModeler安装过程在安装JRE1.4.2，Apahce，Tomcat，Aphelion之前，需要首先安装JDK1.4.2，否则无法进行安装。
如果你的电脑曾经已经安装过Windchill 5.1或Windchill 6.2.6等版本，系统中已经存在JDK1.2或JDK1.3.1，你会碰到：在你安装了JDK1.4.2之后，安装Apache等其它软件时还提示必须安装JDK1.4.2，否则无法继续进行。
解决办法：（假设jdk1.4.2安装在d:\jdk1.4.2目录下）1）添加环境变量：JAVA_HOME=d:\jdk1.4.22）在PATH环境变量最前面添加：d:\jdk1.4.2\bin;否则，系统将先找到其它版本的JDK，导致无法进行安装。
如果你的电脑中已经安装了Oracle 8.1.7，你必须首先卸载它，然后手工删除注册表中Oracle相关的项。
还有，记得重新启动机器，然后再开始安装Oracle 9i。
否则，安装很有可能无法成功，还得重来。
如果你是安装开发系统。
在安装Windchill PDMLink 7.0时，你需要选择“定制”，然后选中：1）安装Windchill PDMLink模型文件；（安装*.mdl,*.cat和*.mdata文件）2）启用显示的文本裁减；（安装*.rbinfo文件）db.properties中的设置：wt.pom.serviceName=eric\:1526\:wind需要更改为正确的端口号。
windchill系统安装大概步骤
windchill系 统 安 装 大 概 步 骤
1、安装VMware Workstation虚拟机 2、win7的64位操作系统（为什么不用32位?因为32位的内存最大只能设置4G） 3、安装Oracle数据库（映射iso文件【上面栏的虚拟机->设置->硬件->CD/DVD】），一定得先安装数据库在安装windchill系统 4、安装PTC windchill（11.0 M020版本），然后在开始菜单里面把windchill文件快捷方式发送到桌面 5、PSI（PTC解决方案工具）Z:\11.0M020\PSI_110_M020\setup.vbs（Z盘是虚拟机映射的文件夹【上面栏的虚拟机->设置->选项->共享文 件夹】）安装 6、可视化Z:\11.0M020\Creo_View_4.0_Clients-420_F000\setup.vbs客户端安装 7、设置服务为总是打开，以后
Windchill基本操作手册
Windchill 9.1 M010 基本操作手册文档控制更改记录目录文档控制 ...............................................................................................更改记录 ..........................................................................................目录......................................................................................................1.安装java、Windchill的访问方法 ........................ 错误！未指定书签。
1.1安装JAVA ...............................................................................1.2Windchill的访问方法 ...............................................................2.Windchill的基本操作 (3)2.1浏览页签，切换各窗口 .............................................................2.2查看对象 ................................................................................2.3搜索 ......................................................................................2.4下载插件 ................................................................................2.5设置首选项.............................................................................2.6指配任务 ................................................................................2.7措施项 ...................................................................................2.8ProductView可视化 ...............................................................2.9预订 ......................................................................................3.业务操作 (23)3.1文档管理 ................................................................................3.2部件管理 ................................................................................3.3对象关联性.............................................................................3.4升级 ......................................................................................3.5BOM编辑 ...............................................................................3.6对象移动 ................................................................................3.7修订 ......................................................................................4.业务管理 .....................................................................................4.1产品管理 ................................................................................4.2项目管理 ................................................................................1. 安装java 、Windchill 的访问方法1.1 安装JAVA获得JAVA 程序后，双击如下图标： 会出现以下界面：选择“接受”。
Windchill-系统管理培训教材
管理系统服务
▪ 将Apache注册为Windows服务 ➢ 注册 Windchill shell下执行： ant –f config.xml installService –DserviceName=<ServiceName> httpd –k install –n <ServiceName> ➢ 卸载 Windchill shell下执行： ant –f config.xml uninstallService –DserviceName=<ServiceName> httpd –k uninstall –n <ServiceName>
22
管理电子仓库
▪ 电子仓库 ➢ 多电子仓库配置 ✓ 创建多电子仓库 ✓ 创建仓库规则 ➢ 单电子仓库配置 ✓ 强制转换成单电子仓库 wt.fv.forceContentToVault=true ✓ 单电子仓库不需要配置规则
23
管理电子仓库
▪ 副本站点 异地协同 定时同步
24
Windchill服务调优
16
管理系统服务
▪ 将Windchill DS注册为Windows服务 ➢ 注册 执行 <Windchill>\WindchillDS\server\bat\windows-service.bat ➢ 卸载 执行<Windchillntrol-panel.bat Runtime OptionsWindows ServerDisable
2
系统管理员职责
3
系统管理员职责
维护系统组件
Apache Tomcat Windchill DS Method Server
管理系统性能
服务器状态 数据库状态 磁盘管理 网络状况
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Oracle11gR2 Standard Edition (1)(2)
No
11.2.0.2 or higher patchsets in the 11.2.0.x series
11.2.0.2 or higher patchsets in the 11.2.0.x series
11.2.0.2 or higher patchsets in the 11.2.0.x series
点击‘下一步’：
25
© 2010JWI
Windchill10.1安装
选择环境，点击‘下一步’：
26
© 2010JWI
Windchill10.1安装
输入邮箱、公司名称、销售订单号、服务合同号，点击‘下一步’：
27
© 2010JWI
Windchill10.1安装
选择需要将Windchill安装在那个磁盘，一般是安装在D盘或E盘：
11.2.0.2 or higher patchsets in the 11.2.0.x series
11.2.0.2 or higher patchsets in the 11.2.0.x series
11.2.0.2 or higher patchsets in the 11.2.0.x series
位。
2
© 2010JWI
目录 OS及DB版本确认 Oracle数据库安装 Windchill10.1安装
3
© 2010JWI
OS及DB版本确认
Production Server Systems Support The following platforms are supported for Windchill enterprise server production deployment with additional details in the tables below: • Windows 2008 Server (64-bit) • Windows 2008 R2 Server (64-bit) • Solaris 10 (SPARC & x64) • HPUX 11i V3 (Itanium) • Red Hat Enterprise Linux 5 (64-bit) • Red Hat Enterprise Linux 6 (64-bit) • AIX 6.1 • AIX 7.1 Development and Test Systems Support The following additional platforms are supported for Windchill development and test only. PTC strongly recommends that customers use the same platform for their test and production environments. • Windows 2003 Server (32-bit) (except Itanium) • Windows XP (32-bit) • Windows Vista (32-bit) • Windows 7
11.2.0.2 or higher patchsets in the 11.2.0.x series
11.2.0.2 or higher patchsets in the 11.2.0.x series
Oracle11gR2 Thin Drivers
Yes
11.2.0.2.0
11.2.0.2.0
11.2.0.2.0
21
© 2010JWI
Windchill10.1安装
根据选择需要安装的模块，点击‘下一步’：
22
© 2010JWI
Windchill10.1安装
数据库软件选择‘Oracle’，点击‘下一步’：
23
© 2010JWI
Windchill10.1安装
点击‘下一步’：
24
© 2010JWI
Windchill10.1安装
28
© 2010JWI
Windchill10.1安装
输入主机名称，其它保持默认值，点击‘下一步’：
29
© 2010JWI
Windchill10.1安装
选择‘简体中文’（如果是台资企业还需要选择‘繁体中文’），点击‘下一步’：
30
© 2010JWI
Windchill10.1安装
选择‘数据库大小’，点击‘下一步’：
4
© 2010JWI
OS及DB版本确认
Oracle: Database
and JDBC Software
Bundled
Dependent Product
Windows 2008 Server (64-bit)
Windows 2008 R2 Server (64-bit)
Solaris 10 (SPARC & x64)
11.2.0.2 or higher patchsets in the 11.2.0.x series
Oracle11gR2 Client
No
11.2.0.2 or higher patchsets in the 11.2.0.x series
11.2.0.2 or higher patchsets in the 11.2.0.x series
35
© 2010JWI
Windchill10.1安装
保持默认值，点击‘下一步’：
36
© 2010JWI
Windchill10.1安装
保持默认值，点击‘下一步’：
37
© 2010JWI
Windchill10.1安装
选择Windchill安装程序包的路径，点击‘下一步’：
38
© 2010JWI
Windchill10.1安装
11.2.0.2.0
11.2.0.2.0
11.2.0.2.0
11.2.0.2.0
5
© 2010JWI
目录 OS及DB版本确认 Oracle数据库安装 Windchill10.1安装
6
© 2010JWI
Oracle数据库安装
填写管理员电子邮件地址：
7
© 2010JWI
Oracle数据库安装
选择‘跳过软件更新’，点击‘下一步’：
8
© 2010JWI
Oracle数据库安装
选择‘尽安装数据库软件’，点击‘下一步’：
9
© 2010JWI
Oracle数据库安装
选择‘单实例数据库安装’，点击‘下一步’：
10
© 2010JWI
Oracle数据库安装
选择‘简体中文’和‘英语’（如果是台资企业还需要选择‘繁体中文’）， 点击‘下一步’：
HP-UX 11i V3 (Itanium)
AIX 6.1 (SP1 or higher)/ AIX 7.1
Linux (4)
Oracle11gR2 Enterprise Edition (1)
Bundled only with Pro/INTRAL INK 10.1 (7)
11.2.0.2 or higher patchsets in the 11.2.0.x series
管理员培训 100 Windchill及数据库安装
Overview
场景
了解Windchill10.1支持的各种OS及 DB版本，安装例子：OS为Windows 2008 Enterprise x64位，DB为 Oracle R2 Enterprise 11.2.0.3.0 x64
目标
了解DB及Windchill整个安装过程
15
© 2010JWI
目录 OS及DB版本确认 Oracle数据库安装 Windchill10.1安装
16
© 2010JWI
Windchill10.1安装
打开安装程序包中‘PTC Solution Installer 10.1’，点击‘setup.vbs’：
17
© 2010JWI
Windchill10.1安装
选择‘简体中文’，点击‘确定’：
18
© 2010JWI
Windchill10.1安装
选择‘我接受’，点击‘下一步’：
19
© 2010JWI
Windchill10.1安装
选择‘解决方案’，点击‘下一步’：
20
© 2010JWI
Windchill10.1安装
根据需要选择相应的模块，点击‘下一步’：
31
© 2010JWI
Windchill10.1安装
输入帐号、密码等，点击‘下一步’：
32
© 2010JWI
Windchill10.1安装
33
© 2010JWI
Windchill10.1安装
输入‘初始组织名称’，点击‘下一步’：
34
© 2010JWI
Windchill10.1安装
选择可选产品设置，点击‘下一步’：
11.2.0.2 or higher patchsets in the 11.2.0.x series
11.2.0.2 or higher patchsets in the 11.2.0.x series
11.2.0.2 or higher patchsets in the 11.2.0.x series
点击‘下一步’：
39
© 2010JWI
Windchill10.1安装
Windchill安装正在进行中，请稍等：
40
© 2010JWI
Windchill10பைடு நூலகம்1安装
Windchill安装成功，点击‘完成’：
