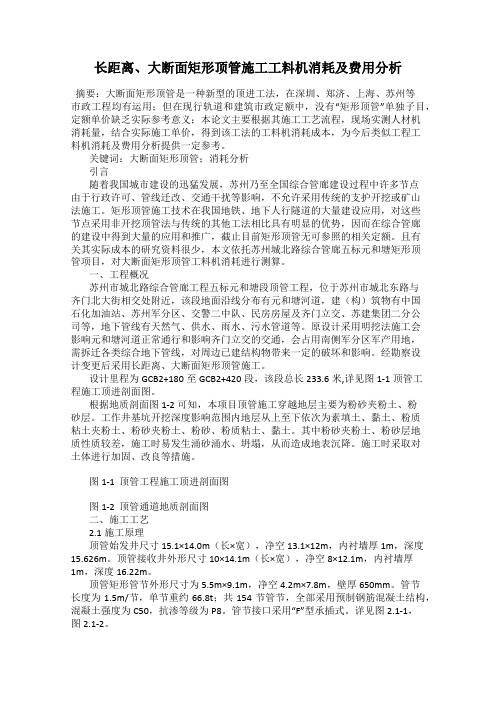

长距离、大断面矩形顶管施工工料机消耗及费用分析

长距离、大断面矩形顶管施工工料机消耗及费用分析摘要:大断面矩形顶管是一种新型的顶进工法,在深圳、郑济、上海、苏州等市政工程均有运用;但在现行轨道和建筑市政定额中,没有“矩形顶管”单独子目,定额单价缺乏实际参考意义;本论文主要根据其施工工艺流程,现场实测人材机消耗量,结合实际施工单价,得到该工法的工料机消耗成本,为今后类似工程工料机消耗及费用分析提供一定参考。
关键词:大断面矩形顶管;消耗分析引言随着我国城市建设的迅猛发展,苏州乃至全国综合管廊建设过程中许多节点由于行政许可、管线迁改、交通干扰等影响,不允许采用传统的支护开挖或矿山法施工。
矩形顶管施工技术在我国地铁、地下人行隧道的大量建设应用,对这些节点采用非开挖顶管法与传统的其他工法相比具有明显的优势,因而在综合管廊的建设中得到大量的应用和推广,截止目前矩形顶管无可参照的相关定额。
且有关其实际成本的研究资料很少,本文依托苏州城北路综合管廊五标元和塘矩形顶管项目,对大断面矩形顶管工料机消耗进行测算。
一、工程概况苏州市城北路综合管廊工程五标元和塘段顶管工程,位于苏州市城北东路与齐门北大街相交处附近,该段地面沿线分布有元和塘河道,建(构)筑物有中国石化加油站、苏州军分区、交警二中队、民房房屋及齐门立交、苏建集团二分公司等,地下管线有天然气、供水、雨水、污水管道等。
原设计采用明挖法施工会影响元和塘河道正常通行和影响齐门立交的交通,会占用南侧军分区军产用地,需拆迁各类综合地下管线,对周边已建结构物带来一定的破坏和影响。
经勘察设计变更后采用长距离、大断面矩形顶管施工。
设计里程为GCB2+180至GCB2+420段,该段总长233.6米,详见图1-1顶管工程施工顶进剖面图。
根据地质剖面图1-2可知,本项目顶管施工穿越地层主要为粉砂夹粉土、粉砂层。
工作井基坑开挖深度影响范围内地层从上至下依次为素填土、黏土、粉质粘土夹粉土、粉砂夹粉土、粉砂、粉质粘土、黏土。
其中粉砂夹粉土、粉砂层地质性质较差,施工时易发生涌砂涌水、坍塌,从而造成地表沉降。

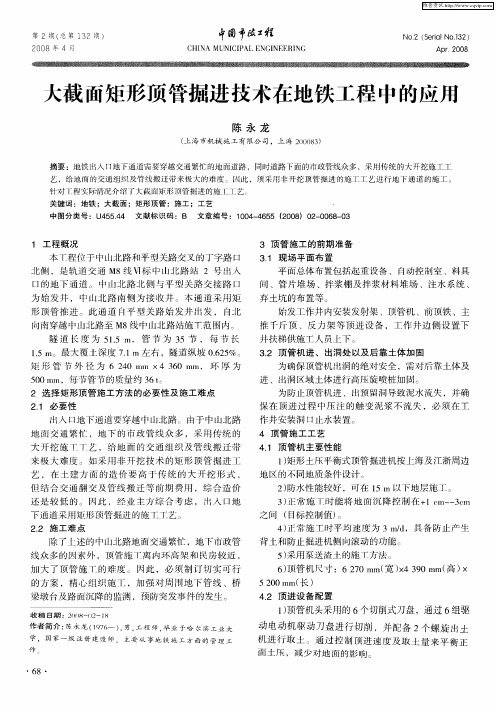

大截面矩形顶管掘进技术在地铁工程中的应用

间 、管 片 堆场 、拌浆 棚 及拌 浆 材料 堆 场 、注水 系 统 、
弃 土坑 的布置 等 。 始发 工作 井 内安装 发射架 、顶 管机 、前 顶铁 、主 推 千斤 顶 、反 力 架 等 顶进 设 备 ,工 作 井 边 侧 设 置 下
井扶 梯供 施工 人 员上下 。 32 顶 管机 进 、 出洞 处 以及 后靠 土体 加 固 _ 为确 保顶 管机 }洞 的绝对 安全 ,需 对后 靠土体 及 } l 进 、出洞 区域 土体进 行 高压旋 喷桩 加 固。
1 . m。最 大覆 土深 度 71 5 . m左 右 ,隧道 纵坡 06 5 .2 %。
矩 形 管 节 外 径 为 6 2 0 nn x4 3 0 ml 环 厚 为 4 ll 6 i, l 5 0i l 0 n,每 节管节 的质量 约 3 l 6t 。 2 选 择矩 形顶 管施工 方法 的必 要性及 施 工难点
为 防止顶 管机进 、出预 留洞导 致 泥水流 失 ,并 确
保 在 顶 进 过 程 中压 注 的触 变 泥浆 不 流 失 ,必 须 在 工 作井 安装 洞 口止水 装置 。
4 顶管 施工 工艺
入 口地下通 道要 穿越 巾山北路 。由于 中I北路 J J
地 面 交通 繁 忙 ,地 下 的市 政 管 线 众 多 ,采 用传 统 的
本T 程位 于 中【北路 和平 型关路 交 叉的 丁字路 口 I J 北侧 ,是 轨 道交 通 M8线 Ⅵ标 中 山北 路 站 2 号 出人 口的地 下 通 道 。 中 山北 路 北 侧 与 平 型 关 路 交 接 路 口 为 始 发井 ,中 山北 路 南 侧 为 接 收 井 。本 通 道 采 用 矩 形 顶 管推 进 。此 通 道 t平 型 关 路 始 发 井 }发 , 自北 t H 向南穿 越 中 山北 路 至 M8 中山北路 站施 T范 围 内。 线 隧 道 长 度 为 5 . m, 管 节 为 3 1 5 5节 , 每 节 长
地铁附属结构大断面矩形顶管的施工及应用

地铁附属结构大断面矩形顶管的施工及应用作者:何其开来源:《名城绘》2017年第06期摘要:切实计对地铁附属结构大断面矩形顶管施工技术进行了分析,首先在分析大断面矩形顶管施工过程中的设计要点内容,其实在分析大断面矩形顶管的选型以及施工工艺的同时对施工过程中需要掌握的技术要点以及管理内容进行了论述,希望分析之后能够给相关的工作人员提供一些参考。
关键词:地铁附属结构;大断面;矩形顶管;施工及应用1 大断面矩形顶管通道工程设计对于工作围护机构的构造,则主要以?1000规格的钻孔灌注桩和 +?850标准的三轴搅拌桩来具体实施。
而对于出洞、后靠和坑内的加固施工,一般以三轴搅拌桩的加固方式进行。
在对过街连接通道构建的过程中,通常都是以外形尺寸4.2 m×6.9 m 的标准进行矩形顶管的施工,与此同时顶管的推进的里程要控制在42 m,另外覆土的深度也要符合一定的施工标准,一般应保持在4.183~4.323 m的区间内。
2 大断面矩形顶管的选型及施工2.1 机械设备的选型由于顶管机在整个顶管施工中起着极其重要的作用,因而在具体施工的过程中务必要切实注意其类型的选择,进而确保整个施工的稳定安全。
以本工程具体的施工状况为基准,进而对过街区域断面矩形顶管的施工选用适宜的施工器械,通常情况下使用7.72m×4.32m规格的矩形顶管机比较适合,与此同时还要配置大、小刀盘以及千斤顶等相关辅助设备。
2.2 顶工过程中的控制2.2.1 机头姿态及轴线控制在正式顶进的施工过程中,务必切实注意对定轴线的控制。
与此同时,在上一道工序完成之后应立即测量机头,从而使其处于长效的稳定和精准的状态。
由于此次工程的施工隐蔽性较强,因而在具体施工的过程中务必要切实注意观测系统的构建,并采用尖端的监控技术,进而达到对相关施工流程的精准控制,从而确保整个施工处于一种稳步推进的状态。
2.2.2 土压力控制该工程对于土压力的控制主要借助于平衡类型的顶管机来实施,进而通过土仓内的压力来达到地下水压与机头土压之间的平衡。
软土地区地铁车站矩形顶管法施工方案研究

软土地区地铁车站矩形顶管法施工方案研究*摘要对上海轨道交通14号线静安寺站工程,提出了软土地区车站总体布置方案,重点研究了采用矩形顶管法施工所涉及的管片几何断面、管节材料、拼装方式、接缝防水、抗震性能等关键内容并给出了解决方案。
经分析,站台层顶管横断面取8.85 m×7.65 m,可采用钢管节+后浇钢筋混凝土结构型式的复合管节;顶管管节纵缝采用刚接接头,环缝采用改进型的F型承插口;暗挖段防水关键在于环缝防水处理,施工阶段采用承插口处弹性密封垫与钢套环挤压防水,使用阶段采用后浇的一体型钢筋混凝土结构防水。
经有限元模拟分析表明,14号线静安寺站两端明挖、中间顶管法施工的车站结构可以满足抗震要求。
关键词软土地区; 地铁车站; 矩形顶管法; 钢-混凝土复合材料; 抗震性能上海是典型的软土地区,地下水位高、土体强度低。
随着城市地下空间的大体量开发利用,留给后续开发的限制条件越来越多[1]。
传统的地铁车站建设需要在市政道路下进行开挖修建,对社会交通、地下管线、周边环境造成较大的负面影响,已无法完全满足中心城区地铁车站的建设要求。
因此如何突破传统、创新施工方法,以更环保的暗挖方式建设地铁车站已成为亟需解决的难题。
1 上海轨道交通14号线静安寺站总体布置上海轨道交通14号线静安寺站(见图1)位于城市核心区的华山路与延安中路交叉路口,沿华山路南北向布置,为地下3层车站。
车站主体下穿延安路高架桥,站址东侧为静安寺主变电站、伊美广场、静安公园,西侧为会德丰大厦、上海国际贵都大饭店,北端头邻近已运营的上海轨道交通2号线盾构隧道,周围环境非常复杂。
采用传统明挖法施工将影响华山路、延安路这两条主干道的交通,且道路下方有大量市政管线,搬迁难度很大。
经研究,明挖法总工期需70个月,管线改迁费用达2亿元,且存在低净空超深地下连续墙施工、紧邻高架桥桩施工的风险。
为克服上述困难,本文对静安寺站采用暗挖法的建设方案进行了研究。
浅析矩形顶管技术在城市下穿通道施工中的应用

浅析矩形顶管技术在城市下穿通道施工中的应用【摘要】矩形顶管技术在国内的使用始于上世纪90年代中期的江浙沿海城市。
武汉地铁2号线青年路站过街通道的施工是武汉地区矩形顶管技术的首次成功尝试。
本文通过笔者的施工实践,主要介绍了土压平衡式矩形顶管的施工原理、工艺流程及关键控制技术,以期对今后类似工程提供参考借鉴。
【关键词】矩形顶管;下穿通道;施工0.序言近年来,随着城市轨道交通的发展,大断面矩形顶管掘进技术得到大力的推广。
以往城市过街通道一直采用传统的明挖法或矿山法施工,其优点是工法成熟、风险小、纯土建造价较低,但由于城市道路交通繁忙,地下管线复杂,且矿山法施工易造成地面沉降或隆起,因此难度大、费用高,对环境的综合影响大。
在软土地区采用矩形顶管施工过街通道具有相当大的优势,其不需搬迁地下管线,不影响交通运行,且施工无噪音,地面沉降及管线变形可得到有效控制。
矩形顶管法是上世纪70年代末由日本最先研发并使用,上世纪90年代中期在江浙沿海地区开始推广应用,其断面尺寸由2.5m×2.5m的小断面发展到现在的6m×4m大断面,施工技术也日趋成熟。
本文以武汉地铁2号线青年路站IV 出入口过街通道为实例,主要介绍了矩形顶管施工原理、工艺流程及关键控制技术,以期为今后类似工程的施工提供参考。
1.武汉地铁矩形顶管施工实例1.1工程概况武汉地铁2号线青年路站位于青年路与建设大道交岔口,车站IV出入口过街人行通道下穿青年路,通道总长62.4m,其上部分别有青年路高架桥、2-7×2.7m 的排水箱涵、电力线、煤气、供水等大量管线,采用明挖法或暗挖法施工现场条件都不允许,因而设计采用矩形顶管法施工。
顶管始发井位于青年路东侧,接收井位于青年路西侧车站主体结构外(见图1),顶管自东往西按坡度+3‰推进,采用4m×6m偏心多轴土压平衡式矩形顶管施工,设计共有管节41节,其中标准节40节,长1.5m,单节重约33.7t,特殊节1节。
矩形顶管站内接收及拆解施工技术研究
矩形顶管站内接收及拆解施工技术研究摘要:福州地铁4号线凤凰池出入口矩形顶管工程采用站内接收及拆解,并转运至始发井吊装出井施工工艺。
以此为研究背景,介绍了站内接收并站内拆解的关键技术措施。
通过此方法,避免了接收井顶板开洞,扩大了矩形顶管工法的使用范围,减少了对周边环境影响,取得了良好的施工效果,可供相关工程参考。
关键词:矩形顶管;地铁施工;站内接收;站内拆解中图分类号:文献标识码:文章编号0.引言矩形顶管施工技术是一种非开挖的隧道施工技术,我国自上世纪90年代中期开始矩形顶管的研发应用,主要用于城市地下立交道路、大断面公路隧道主线及其匝道、城市过街人行通道、地下管线共同沟、小区地下车库通道、地铁出入口等项目[1]~[3]。
这些项目的共同特点是周边环境复杂、施工安全性要求更高,减轻对周边交通条件和环境状况的干扰和破坏。
矩形顶管在地铁站站内接收及拆解转运至始发井吊装出井施工工艺是施工的关键技术,对周边环境影响小,施工效果好。
以福州地铁4号线凤凰池出入口矩形顶管工程采用站内接收及拆解,并转运至始发井吊装出井施工工艺为研究背景,介绍了站内接收并站内拆解的关键技术措施。
通过此方法,避免了接收井顶板开洞,扩大了矩形顶管工法的使用范围,减少了对周边环境影响,取得了良好的施工效果,可供相关工程参考。
1.工程概况福州地铁4号线凤凰池4号出入口位于杨桥西路北侧,接收端位于杨桥西路主体结构内负一层,4#出入口接主体结构直线段通道采用顶管法施工,长度22.58m,单向纵坡为0.44%(下坡),顶管区间隧道覆土厚度4.87m~4.97m。
顶管接收方式采用站内接收形式,顶管机从始发井顶进至接收端后,在接收端对顶管机进行分解,运输至始发井,再吊装出井。
图1-1工程总平面图福州地铁4号线凤凰池站4号口顶管穿越的土层为:(2-4-1)淤泥层,(3-1-1)粉质粘土层。
顶管覆土厚度为:4.87m~4.97m。
顶管顶进坡度为:0.44%。
大管径顶管在长距离曲线条件下的施工关键技术研究
大管径顶管在长距离曲线条件下的施工关键技术研究摘要:顶管技术是一项用于市政施工的非开挖掘进式管道铺设施工技术,其优点在于不影响周围环境或者影响较小,土方开挖量小,施工场地小,噪音小。
顶管施工技术在地层的适应性、对地上地下环境的保护、对地上地下设施的无干扰破坏、施工安全可靠性、施工质量保证及施工经济效益等方面都具有较大的优越性,并显现出无限生命力。
顶管技术目前在城市给排水施工中运用广泛,且为适应城市发展,大口径顶管作业技术也得到了迅速发展。
本课题就顶管施工技术在地铁供电隧道施工中的施工技术进行了探析。
关键词:长距离;曲线、顶管技术控制一、前言顶管法施工就是在工作坑内借助于顶进设备产生的顶力,克服管道与周围土壤的摩擦力,将管道按设计的坡度顶入土中,并将土方运走。
一节管子完成顶入土层之后,再下第二节管子继续顶进。
其原理是借助于主顶油缸及管道间、中继间等推力,把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起。
受地质条件及场地限制及出土方式等影响,顶管施工目前主要有两种方法,泥水平衡与土压平衡。
二、工程概况石家庄地铁2号线电力隧道建北110kV线路工程于8+581(石津干渠里程)处下穿南水北调配套工程石津干渠,下穿段采用顶管法施工,顶管全长227m。
顶管管材采用DN3000钢筋混凝土管,顶管机采用土压平衡式机头。
在干渠北侧、南侧分别设始发井(8#)、接收井(10#),其中8#顶管始发井位于胜利大街与石津干渠交叉口西北角,采用明挖顺筑法进行施工,10#井位于胜利大街与东柳路交叉口西南角,采用倒挂井壁法施工,距渠坡外边分别为25m、132m。
自然地面标高74.80m,与南水北调配套工程石津干渠渠底最小净距16.245m,其他地段埋深为22.26m。
三、施工特点及重难点分析(一)工程特点工作井10号井距离8号井距离235米,距离较长;管道下穿房屋及京干渠,需有一个曲线转弯,根据规范要求,转弯半径不得小于200d,故转弯半径不得小于700米;本工程管径为内径3000,外径3600,属于超大型顶管;根据设计文件及结合现场勘测,地质条件为土层且有砂层,在顶管过程中易形成流沙,开挖面泥水压力不容易保持。
大断面矩形顶管隧道超近距离跨越既有地铁运营线施工技术
大断面矩形顶管隧道超近距离跨越既有地铁运营线施工技术齐强【摘要】随着顶管技术的迅速发展,运用的领域越来越广,面临的挑战也越来越多.近距离、大断面上跨既有地铁运营线矩形顶管隧道工程施工,在全国范围内顶管隧道施工中,上跨既有线净间距小于1米的尚属首例.为了避免对其产生影响,采用低速小推力掘进,增加配重、加强施工监测、严格控制土仓压力及出土量等施工方法.同时对设备进行了优化改进,加快了施工进度,保证了工程质量,成功解决了小间距上跨既有地铁线的施工难题.【期刊名称】《南方农机》【年(卷),期】2018(049)022【总页数】1页(P90)【关键词】大断面;矩形顶管;超近距离;既有运营线【作者】齐强【作者单位】中国水利水电第四工程局有限公司盾构工程公司,青海西宁 810000【正文语种】中文【中图分类】TU990.31 概述本工程矩形顶管隧道位于深圳市福田区华强北路与振华路交汇处,区间长99m,南端负一层17m为地下一层的地下空间结构兼做顶管的接收井,基坑深度9.2~10.1m;北端负一层41m为地下一层的空间结构局部兼做顶管始发井,基坑深度9.5~11.0m。
中间矩形顶管长度41m,并列3孔,共123m,每孔断面尺寸6.9m×4.9m,通道间距2150mm,覆土厚约3.5m[1]。
2 施工方法2.1 顶管隧道施工1)顶进速度。
初始阶段为端头加固区,加固后的土质较硬,顶进速度不宜过快,一般控制在10mm/min左右,正常施工阶段可控制在20~30mm/min。
2)出土方式及出土量控制。
①顶进的同时根据不同的地质土壤情况在顶管机前端加注其适量的土壤改良剂聚丙烯酰胺溶液(聚丙烯酰胺∶水=1∶1000),改良后的土壤以呈类似牙膏状从螺旋输送机出口处挤出为佳;②顶管顶进过程中严格控制其出土量,防止超挖或欠挖,正常情况下出土量控制在理论出土量的98%~100%,每斗出渣结束立即将出土闸门关闭以保持土仓内的压力,维持土压平衡。
软土地区过街通道矩形顶管关键技术研究
Construction & Decoration建筑与装饰2023年4月下 177软土地区过街通道矩形顶管关键技术研究魏登辉中铁上海设计院集团有限公司 天津 300110摘 要 本文结合天津地铁4号线南段工程出入口过街通道下穿津滨大道采用矩形顶管法施工,总结软土地区过街通道矩形顶管的设计及施工经验,并对矩形顶管平面线型、最大坡度、最小覆土、与管线的最小距离、断面尺寸、工作井、始发接收加固措施、防水措施、施工注意事项等关键技术进行研究。
关键词 矩形顶管;过街通道;工作井;顶管防水Research on Key Technology of Rectangular Pipe Jacking for Street Passage in Soft Soil AreaWei Deng-huiChina Railway Shanghai Design Institute Group Co., Ltd., Tianjin 300110, ChinaAbstract This paper summarizes the design and construction experience of rectangular pipe jacking for the street passage in soft soil area based on the rectangular pipe jacking construction for street passage at the entrance and exit of the southern section of Tianjin Metro Line 4 underthrough Jinbing Avenue, and studies the key technologies such as rectangular pipe jacking type, maximum slope, minimum soil coverage, minimum distance from pipeline, section size, working well, initial receiving reinforcement measures, waterproof measures, and construction precautions.Key words rectangular pipe jacking; street passage; working wells; waterproof of pipe jacking 引言引言随着我国城市轨道交通事业的快速发展,为更好地服务客流,满足建筑功能,出入口过街通道下穿主干路、快速路、高速公路的案例越来越多,在软土地区采用矩形顶管施工过街通道能很好地解决交通疏解和管线切改等难题。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
大断面长距离矩形顶管工法在地铁隧道应用中的关键技术研究摘要:福州地铁4号线省立医院站~东门站区间隧道采用矩形顶管工法,是长距离大断面矩形顶管首次在地铁隧道中应用。
为确保工程成功,顶进姿态及沉降控制是施工中的关键。
以此为研究背景,分别从出洞控制、顶管顶进、顶管进洞等方面详细阐述了顶管施工姿态及沉降控制技术措施。
通过以上关键技术,顶管成功贯通,变形及姿态偏差控制在理想的范围内,取得了良好的效果,为大断面矩形顶管在地铁隧道中推广应用开创了成功的案例,可供相关工程参考。
关键词:矩形顶管;地铁施工;姿态控制;变形控制中图分类号:文献标识码:文章编号:0.引言矩形顶管施工技术是一种非开挖的隧道施工技术,我国自上世纪90年代中期开始矩形顶管的研发应用,主要用于城市地下立交道路、大断面公路隧道主线及其匝道、城市过街人行通道、地下管线共同沟、小区地下车库通道、地铁出入口等项目[1]~[3]。
这些项目的共同特点是周边环境复杂、施工安全性要求更高。
首次在地铁施工使用矩形顶管,顶管的姿态及沉降控制是施工的关键技术,对周边环境影响小,施工效果好。
以福州地铁4号线一期工程省立医院站~东门站区间顶管段施工为依托,介绍了本工程从顶管出洞控制、顶管顶进控制、顶管进洞控制,等方面详细阐述了顶管施工姿态及沉降控制技术措施。
该顶管施工对周边环境影响较小,施工效果较好在实际工作中的应用及良好实效,可供相关工程参考。
1.工程概况福州市轨道交通4号线一期工程省立医院站~东门站区间顶管段位于东大路,顶管西侧为左线盾构,两者之间的净间距为3.4m~5.3m。
顶管与盾构的施工顺序为:先施工顶管、后施工盾构。
顶管采用尺寸10.8m×7.5m的土压平衡式矩形顶管机施工,始发井位于东湖宾馆旁,接收井为东门站西侧端头井,顶管顶进长度190.423m。
为目前同类型断面首次用于地铁施工,对与长距离大断面顶管施工,姿态及变形控制至关重要。
图1.1工程总平面图顶管区间隧道覆土厚度9.97m~10.043m,根据本区间详勘钻探揭露,本场地各岩土分层及其特征如下:<1-2>杂填土,<2-4-1>淤泥, <3-1-1>粉质粘土,<3-3>(含泥)粗中砂。
顶管施工主要穿越<2-4-1>淤泥层,淤泥层呈深灰色,流塑,饱和,以粘粒为主,部分夹少量薄层粉细砂或混有少量砂,局部穿越<3-1-1>粉质粘土层。
表1.1顶管穿越地层情况参数表3.顶管顶管姿态及变形控制影响因素国内外关于顶管姿态及变形控制的研究主要集中在短距离顶管 [4]~[9],结合相关经验本工程中影响顶管姿态及变形控制的因素主要有以下几方面。
3.1工程地质因素(1)顶管机在淤泥软土地层中顶进,由于顶管机断面尺寸较大,重量较重,在软土层中容易下俯,易导致顶进轴线偏差。
3.2配套设施安装误差(1)顶管配套设置,导轨、后靠及千斤顶的安装误差是顶管出洞及顶进阶段产生轴线偏差的主要因素。
导轨安装偏差大,易导致顶管磕头、抬头等高程偏差。
后靠及顶力的安装偏差将导致顶力产生偏心,进而导致轴线偏差。
千斤顶布置不合理,两边千斤顶的数量不一致,油缸伸之间存在顶进时间差,使顶管顶进合理线发生偏移,进而导致顶管机水平偏差。
3.3顶管施工参数(1)顶进进尺与出土量不匹配顶管顶进过程中,顶进进尺与出土量不匹配时,易造成地面隆起或沉降,进而引起顶管轴线高程偏差。
顶进速度与出土量达到动态平衡,防止超挖引起沉降。
(2)顶进中姿态测量长距离顶管施工,测量是施工的关键。
顶管轴线的测量的准确度关系到顶管纠偏的准确度,关键部位根据实际情况加测,确保顶进姿态的准确性。
(3)顶进中纠偏方式顶管施工姿态控制原则为“勤纠勤测、微纠勤纠”,始终把姿态控制在高精度状态下。
若纠偏量过大,可能会导致顶管机旋转,对土体扰动大导致地面沉降发生变化。
4.顶管施工设备针对本工程10.8m×7.5m超大断面的特点,以及地质条件、施工环境等,经多次技术讨论分析,确定采用土压平衡式6刀盘矩形顶管机设计方案,1只Φ4700刀盘,3只Φ4200刀盘,2只Φ4000刀盘。
为了尽量减小地面沉降,在设计顶管机时,考虑最大限度地加大刀盘切削和搅拌的范围,以求得切削、搅拌面积最大化。
同时大刀盘能够平衡顶管机顶进时产生的偏转扭矩,当顶管机受偏转扭矩时,可以通过各个大刀盘的正转或反转来提供相反力矩,控制顶管机不会侧向翻转。
图4.1-1顶管机正面图5.顶管施工姿态及沉降控制措施5.1顶管配套安装(1)洞门复核测量复测始发接收洞门位置进行复核测量,确定顶进轴线,并以此安装顶管机始发基座及后靠反力架。
(2)始发导轨基座在始发施工阶段,根据设计的通道中心线,按此对顶管基座进行准确放样,轨道与顶进轴线平行,导轨高程偏差不超过3mm,导轨中心水平位移不超过3mm。
(3)钢后靠安装钢后靠自身的垂直度、与轴线的垂直度对今后的顶进也至关重要。
钢后靠根据实际顶进轴线放样安装时,钢后靠的安装高程偏差不超过50mm,水平偏差不超过50mm。
(4)主顶油缸的定位主顶油缸的定位将关系到顶进轴线控制的难易程度,故在定位时要力求与管节中心轴线成对称分布,以保证管节的均匀受力。
(5)顶管机下井、安装、调试为保证顶管机出洞段的轴线控制,顶管机吊下井后,需对顶管机进行精确定位,尽量使顶管机轴线与设计轴线相符。
5.2顶管出洞施工措施顶管机初始姿态控制非常关键,顶管机出洞是顶管后续按既定设计轴线顶进的保证,对姿态不可大幅度调整。
(1)出洞洞口加固始发井洞口加固均采用φ850@600三轴搅拌桩,在三轴搅拌桩和地连墙之间均采用φ1200@900三重管高压旋喷桩加固,加固长度为10m,宽度为整个工作井宽度。
图5.2-1始发井基坑围护及洞口加固平剖面图(2)洞口降水在始发井加固区周围需设置降水井,减小周围地下水对洞口和加固体的补给量,在顶管进始发之前需将水位降至洞门底1m。
(a)降水井平面图(b)降水井剖面图图5.2-3始发井洞口降水井布置图(3)洞口止水装置顶管施工中,洞口密封的可靠性是保证顶管顺利施工的关键,针对顶管在地铁施工中,对洞口止水装置要求更高。
本工程洞口止水装置采用两道橡胶帘布板+两道翻版的止水形式,两道止水能确保洞口止水环不渗漏,防止水土流失引起的沉降;图5.2-4 始发井洞口止水装置示意图5.3顶管顶进控制由于本工程单次顶进距离长,顶进施工中易产生偏差累积,因此,顶管顶进中姿态控制原则为“勤纠勤测、微纠勤纠”,始终把姿态控制在高精度状态下。
减少土体扰动防止地面沉降,顶管顶进中姿态及变形控制采取的措施如下:1)轴线偏差控制(1)纠偏设备配置在长距离大断面矩形顶管施工过程中,顶管机铰接纠偏是最直接、最有效的方法之一。
在顶管机中壳体及后壳体之间设置36只纠偏油缸,单只油缸最大推力200t,行程200mm;纠偏角度为上下1.8°、左右1.15°,最大总推力7200t。
(a)油缸剖面图(b)油缸断面图(2)顶进中测量顶管姿态测量直接指导顶进纠偏,所以顶管姿态测量尤为重要,顶进中采用勤测微纠的方法控制顶管姿态。
本工程矩形顶管采用人工测量方法进行姿态测量,每节顶管顶进过程中测1~3次,关键部位根据实际情况加测。
确保顶进姿态的准确性。
(3)防止顶管机磕头顶管机始发后进入正常土层顶进时,机头后方前五节管节通过拉接杆焊接连接成整体,防止机头始发后呈现“磕头”现象,导致轴线偏差较大。
2)顶进中旋转控制由于是矩形顶管机,因此对管道的横向水平要求较高,所以在顶进过程中对机头的转角要密切注意,机头及后续管节一旦出现微小转角,应立即回纠。
采取技术措施如下:(1)通过倾斜仪测量偏转角度;(2)刀盘反转:通过刀盘正反转调整机头偏转问题;(3)注土纠偏:在管节和机头预留注土孔中注入塑性土,利用反作用力达到纠偏的效果,调整姿态。
3)顶进中沉降控制2)根据监控测量资料及时采取压注浓泥等控制地面沉降变形;3)洞口止水:两道止水能确保洞口止水环不渗漏,防止水土流失引起的沉降;4)顶进中,勤测勤纠,随测随纠:防止大角度纠偏引起土体扰动产生沉降。
5)完整泥浆套及厚浆压注顶管施工过程中采用稀浆和厚浆相结合的注入方式,厚浆起到支撑作用,压注厚浆可减小顶管施工中的地面沉降。
6)浆液固化顶进结束后,及时向通道外压住固化浆液,减小后期沉降;5.4顶管进洞施工控制(1)进洞加固措施接收井洞口加固采用φ850@600三轴搅拌桩,在三轴搅拌桩和地连墙之间采用φ1200@900三重管高压旋喷桩加固,加固长度为10m,宽度为整个工作井宽度,深度范围为洞圈向上3.0m,向下4m。
图5.4-1接收井洞口加固平剖面图(2)降水措施在接收井洞门两侧各设置1口降水井,井深为23m。
顶管机接收前需将水位降至洞门底以下0.5m。
(a)降水井平面图(b)降水井剖面图图5.4-2接收井洞口降水井布置图(3)姿态复核措施当顶管机机头逐渐靠近接收井时,应加强测量的频率和精度,减少轴线偏差,确保顶管机能准确接收。
(4)导向装置安装为确保顺利接收,首先复核接收洞门的标高,确认顶管机实际接收姿态,再设置导向装置及顶管机接收架。
导向装置低于机头底部5mm,接收架低于导向装置5mm。
(5)接收架搭设顶管接收前,应在接收井内预先搭设接收架,搭设接收架所用材料亦可根据现场实际情况进行调整。
接收架的具体高程根据接收前实测的机头姿态计算确定。
6.顶管施工完成后姿态及沉降控制情况顶管施工过程中,机头切口水平偏差控制在±2cm以内,高程偏差控制在-4cm以内,顶管进洞时,机头切口水平偏差为-9mm,高程偏差为-37mm。
顶管施工完成后,东大路路面沉降量控制在-2cm以内。
满足预期要求。
图6.1顶管姿态机头切口、盾尾水平偏差关系曲线图图6.2顶管姿态机头切口、盾尾高程偏差关系曲线图图6.3东大路面沉降累计变化量与监测断面关系曲线图7.结论福州市轨道交通4号线一期工程省立医院站~东门站区间顶管,为首次在地铁应用顶管。
针对这类长距离大断面顶管,顶进施工过程中,姿态及沉降控制是顶管成功的关键之一。
在周边环境较为复杂的条件下,通过采用针对性的工程措施:顶管的姿态偏差可以控制在40mm以内,东大路路面沉降量控制在2cm左右,保证了东大路的顺利运行。
参考文献:[1] 葛金科,沈水龙,许烨霜. 现代顶管施工技术及工程实例[M].中国建筑工业出版社,2009.[2] 葛春辉. 顶管工程设计与施工[M].中国建筑工业出版社,2012.[3] 马•谢尔盖. 顶管工程[M]. 北京: 中国建筑工业出版社,1983.[4] 罗云峰,白占伟. 软土地区大直径长距离曲线顶管姿态控制的关键技术研究[J].建筑施工,2014,36(1):77-79.[5] 田琨,陈晓鸥. 管道顶进姿态控制技术在东月路机械顶管工程中的应用[J].中国新技术新产品,2011(16):79.[6] 荣亮,杨红军. 郑州市下穿中州大道超大断面矩形隧道顶管姿态控制技术[J].隧道建设,2015(10):1097-1102.[7] 赵振华. 浅埋大直径顶管施工纠偏研究[J].城市建设理论研究,2013(16):3969.[8] 王福文. 大截面矩形顶管施工纠偏控制技术[J].建筑工程技术与设计,2015(4):85.[9] 欧炳瑜. 浅谈矩形顶管施工的轴线控制[J]. 建筑工程技术与设计,2014(14):716-717.。
